Section câble électrique tableau Belgique RGIE

Choisir la section d’un câble pour un tableau électrique, c’est la première question que je me pose quand je dimensionne une installation en Belgique. Le câble doit supporter le courant que le circuit va tirer, et le disjoncteur qui le protège doit être adapté à cette section. Si l’un des deux est mal choisi, le câble peut surchauffer sous forte charge, et cette surchauffe peut aller jusqu’à provoquer un incendie, même si le disjoncteur ne déclenche pas immédiatement.

La règle de base tient en une phrase : le disjoncteur protège le câble, pas l’appareil. Un disjoncteur trop puissant pour un câble trop fin laisse passer plus de courant que le conducteur ne peut en transporter sans chauffer. C’est la première chose que je vérifie quand on me demande de regarder un tableau, et c’est aussi l’un des défauts les plus souvent relevés lors des contrôles en Belgique, surtout dans les anciennes installations où des câbles de 1,5 mm² se retrouvent protégés après coup par des disjoncteurs de 20 A.

Dans cet article, je détaille le raisonnement de dimensionnement que j’applique en tant qu’électricien : les sections minimales imposées par le RGIE, la correspondance entre section et calibre de disjoncteur, le rôle de la chute de tension sur les trajets longs, et la démarche de contrôle qui encadre toute modification du tableau.

Ce que fixe le RGIE en Belgique

Le RGIE, Règlement Général sur les Installations Électriques, est le texte qui fixe les règles des installations électriques en Belgique. Depuis juin 2020, il est divisé en trois livres : le Livre 1 couvre les installations à basse tension et très basse tension, dont les habitations, le Livre 2 traite de la haute tension, et le Livre 3 du transport et de la distribution de l’énergie électrique. Les dernières modifications majeures sont entrées en vigueur le 1er mars 2025, après un arrêté royal publié au Moniteur le 28 octobre 2024, et concernent les salles de bain, les prises et les lieux accessibles au public.

Pour le dimensionnement des câbles, deux articles du RGIE me servent de point de départ. L’article 4.4.1.5 et son tableau 4.11 donnent la section minimale des conducteurs en fonction du calibre de la protection. L’article 5.2.1.2 impose une section minimale de 2,5 mm² pour les conducteurs, avec une exception à 1,5 mm² pour les circuits sans prises, typiquement l’éclairage.

Ces deux références se complètent : le tableau 4.11 répond à la question du courant admissible par la protection, et l’article 5.2.1.2 fixe le plancher de section pour l’usage du circuit. Un circuit de prises ne descend jamais sous 2,5 mm², quelle que soit la protection, parce que les prises alimentent des appareils dont on ne connaît pas toujours la puissance à l’avance. Un circuit d’éclairage, lui, peut descendre à 1,5 mm² parce qu’il ne comporte aucune prise et que les points lumineux sont limités en nombre.

La logique du RGIE est celle d’une installation sûre par construction : la protection est choisie pour le câble, le câble est choisi pour l’usage, et l’usage est borné par le nombre de points raccordés. Quand l’une de ces trois étapes est ratée, on retombe sur les défauts classiques que je décris plus bas.

La règle d’or : le disjoncteur protège le câble

Je commence toujours par le même principe quand je dimensionne un circuit. Le disjoncteur protège le câble, pas l’appareil. Cela signifie que le calibre du disjoncteur doit rester inférieur ou égal à la capacité de charge du câble. Si le câble peut transporter 20 A en continu et que le disjoncteur est calibré à 16 A, le disjoncteur coupera avant que le câble ne chauffe. Si le câble ne peut transporter que 16 A et que le disjoncteur est calibré à 20 A, le câble peut dépasser sa capacité sans que rien ne coupe, et c’est là que le danger apparaît.

Un câble sous-dimensionné chauffe dangereusement sous forte charge. La chaleur dégrade l’isolation des conducteurs, puis peut enflammer les matériaux environnants. Le point important, c’est que le disjoncteur ne déclenche pas forcément immédiatement : une surcharge modérée mais prolongée peut laisser passer un courant supérieur à la capacité du câble pendant longtemps, parce que le seuil de déclenchement du disjoncteur n’est pas atteint. L’incendie se déclare alors sans qu’aucune protection n’ait réagi.

C’est pour cela que la correspondance section et calibre n’est pas un détail de confort, mais une exigence de sécurité. Quand je vois une installation où un disjoncteur de 20 A protège un câble de 1,5 mm², je signale immédiatement le risque. C’est un défaut fréquent relevé lors des contrôles, surtout dans les anciennes installations, où la section d’origine était parfois conservée alors que la protection avait été augmentée au fil des rénovations.

La lecture du calibre est simple : il est imprimé sur le module du disjoncteur. La section, elle, se lit sur la gaine du câble. Avant tout raccordement, je compare les deux. C’est un réflexe qui prend dix secondes et qui évite les erreurs les plus coûteuses.

Les sections minimales imposées par le RGIE

Le RGIE impose une section minimale de 2,5 mm² pour les conducteurs, avec une exception à 1,5 mm² pour les circuits sans prises, typiquement l’éclairage. C’est le plancher de base, mais la section réelle dépend de deux choses : le calibre de la protection et la longueur du trajet. Le tableau des sections minimales donne la valeur de départ ; la chute de tension peut forcer à monter d’un cran, comme je le détaille plus bas.

La brochure de l’organisme de contrôle agréé AIB-Vinçotte reprend ces sections minimales par usage. Pour l’éclairage, c’est 1,5 mm². Pour les prises, c’est 2,5 mm². Pour un circuit mixte, c’est-à-dire un circuit qui alimente à la fois de l’éclairage et des prises, c’est encore 2,5 mm². Pour les circuits de commande, de contrôle et de signalisation, la section descend à 0,5 mm². Pour une cuisinière ou une lessiveuse en triphasé, c’est 4 mm². Pour une cuisinière ou une lessiveuse en monophasé, c’est 6 mm². La section des conducteurs doit toujours être choisie en fonction de la puissance prévue.

Ces valeurs sont des minimums, pas des recommandations de confort. Elles assurent que le conducteur supporte le courant nominal du circuit dans les conditions normales d’utilisation. Au-delà, la longueur du trajet et la chute de tension peuvent imposer une section plus grande, comme je l’explique dans la partie consacrée aux trajets longs.

Éclairage : 1,5 mm² et disjoncteur maximum 16 A

Un circuit d’éclairage est câblé en fils de 1,5 mm² et protégé par un disjoncteur de maximum 16 A, ou par un fusible de 10 A. C’est l’exception prévue par le RGIE pour les circuits sans prises. Le nombre de points lumineux est limité à 8 maximum par circuit, et chaque logement doit compter au moins deux circuits d’éclairage, chacun avec son fil de terre.

Je rappelle souvent une règle absolue : jamais de câble 1,5 mm² pour des prises. La section 2,5 mm² est obligatoire pour toutes les prises. Un circuit d’éclairage ne doit recevoir que des luminaires, jamais un socle de prise, même pour brancher provisoirement un appareil. C’est une pratique dangereuse que je vois encore parfois dans les anciennes installations, et elle ne résiste pas à un contrôle.

Prises : 2,5 mm² et disjoncteur maximum 20 A

Un circuit de prises est câblé en 2,5 mm² et protégé par un disjoncteur de maximum 20 A. Le nombre de prises est limité à 8 par circuit. Cette limite n’est pas une question de puissance, mais de maîtrise de l’usage : au-delà de 8 prises, on ne sait plus raisonnablement prévoir ce qui sera branché, et le risque de surcharge du circuit augmente.

La section de 2,5 mm² pour les prises est une constante dans toutes les sources belges que j’ai consultées : le RGIE l’impose par l’article 5.2.1.2, la brochure AIB-Vinçotte la reprend pour les prises et pour les circuits mixtes, et les constructeurs comme Legrand Belgique la confirment dans leurs guides. C’est aussi la valeur que je retrouve dans le tableau 4.11 pour une protection de 20 A.

Plaque de cuisson : 6 mm² et disjoncteur 32 A ou 40 A

La plaque de cuisson se raccorde en circuit dédié. La configuration RGIE 2026 prévoit une section de 6 mm² protégée par un disjoncteur de 32 A. Pour la cuisinière ou la plaque de cuisson, Legrand Belgique indique une protection par disjoncteur 40 A ou fusible 32 A avec une section minimale des conducteurs de 6 mm² en monophasé.

Le circuit est dédié : rien d’autre ne doit être raccordé sur ce départ, parce que la puissance appelée par une plaque est élevée et qu’elle peut atteindre le plein calibre du disjoncteur. Si l’on ajoute d’autres appareils sur le même circuit, on dépasse la capacité du câble et la protection finit par sauter, ou pire, ne saute pas assez vite.

Combiné four et plaque : 4 mm² et disjoncteur 32 A

Quand le four et la plaque de cuisson sont combinés sur un seul circuit, la configuration RGIE 2026 prévoit une section de 4 mm² protégée par un disjoncteur de 32 A. C’est un cas particulier : la puissance cumulée des deux appareils reste dans la capacité du câble de 4 mm², à condition que le circuit soit dédié et que la somme des puissances soit bien vérifiée au moment du dimensionnement.

Four seul, lave-linge, sèche-linge, chauffe-eau : 2,5 mm² et 20 A

Les circuits dédiés aux appareils fixes suivent la même logique. Un four seul se câble en 2,5 mm² avec un disjoncteur de 20 A en circuit dédié. Le lave-linge et le sèche-linge se câblent en 2,5 mm² avec un disjoncteur de 20 A. Le chauffe-eau se câble en 2,5 mm² avec un disjoncteur de 20 A, toujours en circuit dédié.

Ces circuits dédiés se justifient par la nature des appareils : ils sont puissants, ils fonctionnent longtemps, et leur panne éventuelle ne doit pas couper l’ensemble du logement. Séparer les départs, c’est aussi faciliter le diagnostic quand un appareil présente un défaut.

Borne de recharge pour véhicule électrique : 6 mm² ou 10 mm²

La borne de recharge d’un véhicule électrique est un cas particulier parce que la puissance appelée est très élevée. Pour une borne de 7 kW, la configuration RGIE 2026 prévoit une section de 6 mm² avec un disjoncteur de 32 A. Pour une borne de 11 kW, elle prévoit une section de 10 mm² avec un disjoncteur de 40 A. Dans les deux cas, le circuit doit être protégé par un différentiel de type B.

Le différentiel de type B se distingue des types AC et A par sa capacité à détecter les courants de défaut continus, que les bornes de recharge peuvent produire. C’est une exigence propre à ce type d’installation, et elle fait partie des points vérifiés lors d’un contrôle.

1 Fil bleu (neutre) Fil bleu (neutre) 2 Fil marron (phase) Fil marron (phase) 3 Fil vert et jaune (terre) Fil vert et jaune (terre)

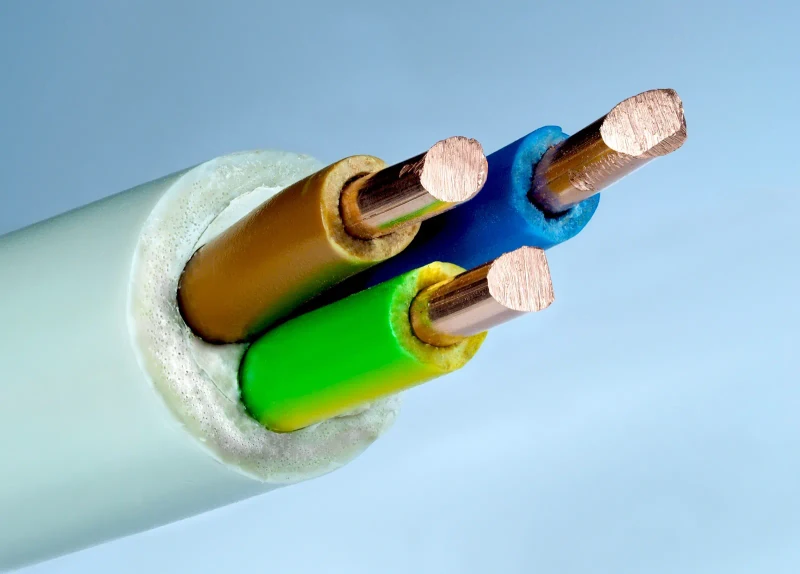

Câble R2V dénudé

Vérifier d’un coup d’œil les couleurs des conducteurs d’une ligne avant de raccorder.

1. 1 Fil bleu (neutre)
2. 2 Fil marron (phase)
3. 3 Fil vert et jaune (terre)

Le tableau 4.11 du RGIE, section par section

Le tableau 4.11 du RGIE, cité par l’article 4.4.1.5, donne la section minimale des conducteurs en fonction du calibre de la protection. C’est la référence que j’utilise pour vérifier qu’une protection existante est cohérente avec le câble installé.

La correspondance que je retiens en monophasé est la suivante. Un disjoncteur de 16 A exige un câble de 1,5 mm² minimum selon le tableau 4.11, mais les circuits de prises exigent 2,5 mm², comme je l’ai rappelé. Un disjoncteur de 20 A exige 2,5 mm². Un disjoncteur de 32 A exige 6 mm². Un disjoncteur de 40 A exige 6 mm² minimum selon le tableau 4.11, le 10 mm² étant usuel pour les câbles d’alimentation principaux.

Cette dernière ligne mérite une explication. Le tableau 4.11 autorise 6 mm² sous 40 A, mais dans la pratique, l’alimentation principale d’un tableau se câble presque toujours en 10 mm². La raison tient à la chute de tension et à la marge : le trajet entre le compteur et le tableau est souvent long, et le courant appelé par l’ensemble des circuits peut approcher le calibre du disjoncteur de branchement. Le 10 mm² cuivre, qui admet 40 A, est la valeur que je retrouve systématiquement dans les tableaux d’intensité admissible pour l’alimentation d’un tableau secondaire.

Le choix de la section ne se résume donc jamais à une ligne de tableau : il combine la protection, la longueur, le mode de pose et la puissance prévue. Le tableau 4.11 donne le plancher, la chute de tension donne le correctif, et le bon sens donne la marge.

1 Calibre imprimé Calibre imprimé

Disjoncteur divisionnaire

Le calibre imprimé doit rester compatible avec la section du câble et le mode de pose.

La chute de tension, la limite invisible des trajets longs

La capacité de charge n’est pas la seule limite d’un câble. Plus le trajet est long, plus la tension baisse entre le tableau et l’extrémité du circuit. Cette baisse, appelée chute de tension, peut rendre les appareils inefficaces : un éclairage qui faiblit, un moteur qui chauffe, une borne de recharge qui ralentit. Le RGIE renvoie dans son article 5.2.5 aux règles de l’art, qui prévoient un maximum de 3 % de chute de tension pour les circuits d’éclairage et de 5 % pour les autres circuits. Au-delà, une section plus grande que celle du tableau minimum doit être retenue.

Il existe une règle empirique simple que j’utilise pour une première estimation. Par 10 m de câble en 2,5 mm² à 16 A, la chute de tension augmente d’environ 1,1 %. À 30 m, elle atteint environ 3,3 %, et le 4 mm² devient le meilleur choix. Pour les trajets longs, à partir d’environ 25 à 30 m, le 4 mm² peut être nécessaire pour rester sous 3 %.

Un point important à comprendre : le 2,5 mm² reste autorisé pour un disjoncteur 20 A quelle que soit la longueur, en termes de capacité de charge. La longueur ne change rien à la capacité du câble à transporter le courant nominal. C’est uniquement la chute de tension qui peut imposer une augmentation de section. On peut donc avoir un câble parfaitement conforme au tableau 4.11 et pourtant sous-dimensionné pour son trajet, si la chute de tension dépasse les 3 % ou 5 % réglementaires.

La méthode de dimensionnement que je pratique est donc en deux temps. D’abord, je choisis la section minimale selon la protection et l’usage. Ensuite, je vérifie la chute de tension sur la longueur réelle du trajet. Si la chute dépasse la limite, je monte d’une section et je refais le calcul. Le 4 mm² est la section que l’on retrouve le plus souvent dans ce cas, pour des trajets de l’ordre de 25 à 30 mètres.

Estimation rapide pour un trajet donné

Pour estimer la chute de tension sans calcul compliqué, je pars de la règle empirique citée plus haut : environ 1,1 % par tranche de 10 m de câble en 2,5 mm² à 16 A. Un trajet de 10 m donne environ 1,1 %, un trajet de 20 m environ 2,2 %, un trajet de 30 m environ 3,3 %. Dès que le trajet dépasse 25 à 30 m, le 4 mm² devient le choix prudent pour rester sous la limite de 3 % sur un circuit d’éclairage.

Pour les autres circuits, la limite est de 5 %. Cela laisse une marge plus confortable, mais la vérification reste obligatoire. Une borne de recharge, par exemple, tire un courant élevé sur une longue durée : même avec 5 % de marge, un trajet long peut poser problème, et la section de 10 mm² prévue pour les bornes de 11 kW absorbe une grande partie du risque.

La chute de tension ne se voit pas au premier coup d’œil sur un tableau. C’est une vérification de calcul, qui demande la longueur exacte du trajet et le courant de dimensionnement du circuit. C’est pour cela qu’elle fait partie intégrante de la démarche de dimensionnement, et non une option.

Le rôle du différentiel dans le tableau

Le dimensionnement des câbles ne se limite pas aux disjoncteurs divisionnaires. Le tableau comporte aussi des différentiels, et leur rôle complète la protection. En tête de tableau, un différentiel de 300 mA assure la protection incendie de l’ensemble de l’installation. Par groupe, des différentiels de 30 mA assurent la protection des personnes.

Chaque groupe de circuits est protégé par son différentiel de 30 mA. C’est la sensibilité qui protège les personnes contre l’électrocution : un courant de fuite supérieur à 30 mA traversant le corps peut être mortel. Le différentiel coupe en quelques millisecondes dès qu’il détecte une fuite vers la terre.

Le lien avec la section des câbles est indirect mais réel. Un câble dont l’isolation est dégradée laisse fuir du courant vers la terre : c’est le différentiel qui détecte cette fuite. Une section mal choisie, un câble qui chauffe en permanence, une isolation qui vieillit prématurément : tout cela augmente le risque de fuite. Une installation bien dimensionnée protège aussi l’isolation des conducteurs, parce qu’elle ne les fait pas travailler au-delà de leur capacité.

La configuration RGIE 2026 impose un différentiel de type B pour les bornes de recharge de véhicule électrique, comme je l’ai mentionné. Les autres circuits sont protégés par des différentiels de type A au minimum, une exigence qui s’applique aux installations neuves et aux modifications importantes.

Le schéma unifilaire et les caractéristiques des canalisations

Le SPF Économie rappelle que le schéma unifilaire reprend les caractéristiques des canalisations : type, section, nombre des conducteurs. Ce document est l’identité de l’installation. Il permet de savoir, pour chaque départ du tableau, quelle section de câble a été posée, avec combien de conducteurs et sous quelle protection.

Quand je dimensionne une modification, je commence par lire le schéma unifilaire existant. Il me dit ce qui est réellement installé, ce qui évite de supposer une section sur la seule apparence. Le schéma unifilaire est aussi le document que l’organisme de contrôle consulte lors de la vérification de conformité, et c’est lui qui permet de retrouver rapidement un circuit lors d’une intervention ultérieure.

La section des conducteurs, le type de câble, le nombre de conducteurs : ces trois informations doivent être exactes sur le schéma. Une erreur sur le document, c’est une erreur qui se propage à toutes les interventions suivantes, parce que chacun se fie au schéma pour savoir ce qu’il peut raccorder sur un départ.

Cuivre ou aluminium : la question de la section

Les câbles en aluminium nécessitent généralement une section plus importante que les câbles en cuivre pour transporter la même puissance. C’est une règle physique : l’aluminium conduit moins bien que le cuivre, et il faut donc plus de matière pour le même courant admissible.

On retrouve notamment des câbles AR2V en aluminium pour l’alimentation principale de certaines installations. Dans les installations domestiques, le tableau d’intensité admissible indique 10 mm² cuivre pour 40 A pour l’alimentation d’un tableau secondaire. La référence reste le cuivre pour la quasi-totalité des circuits domestiques, et les sections que je cite dans cet article sont des sections de cuivre.

Si l’on rencontre un câble en aluminium, la vérification du courant admissible doit se faire avec les tables propres à l’aluminium, pas avec celles du cuivre. C’est une précaution qui évite de surcharger un conducteur dont la capacité réelle est plus faible que ce que l’on croit.

Les défauts les plus fréquents lors des contrôles

Le contrôle de l’installation électrique est obligatoire en Belgique, parce que la présence de défauts est à l’origine de nombreux incendies et électrocutions. Les organismes agréés relèvent un éventail de défauts récurrents, et le plus fréquent d’entre eux concerne directement le sujet de cet article : un disjoncteur trop puissant pour la section installée.

Ce défaut se rencontre surtout dans les anciennes installations, avec des câbles de 1,5 mm² protégés après coup par des disjoncteurs de 20 A. La scène est toujours la même : un tableau ancien, des câbles d’origine conservés lors d’une rénovation, et des protections remplacées par des calibres supérieurs pour éviter que les disjoncteurs ne sautent. Le résultat est une installation où le câble peut surchauffer sans que la protection réagisse.

Quand on me demande de vérifier un tableau, je commence par comparer chaque protection à la section de son câble. C’est rapide, cela ne demande aucun démontage, et cela identifie le défaut le plus grave avant même de mesurer quoi que ce soit. La section se lit sur la gaine, le calibre se lit sur le module : la comparaison prend quelques secondes par départ.

Les autres défauts fréquents concernent les raccordements : connexions desserrées, conducteurs mal dénudés, serrages insuffisants. Mais la surprotection d’un câble trop fin reste le défaut que je signale le plus souvent, parce qu’il est silencieux : rien ne déclenche, rien n’alerte, jusqu’au jour où la chaleur fait son travail.

Le contrôle obligatoire par un organisme agréé

En Belgique, le contrôle de l’installation électrique est obligatoire. La règle dépend de l’ampleur de la modification. Une modification ou extension importante, comme l’ajout d’un circuit ou le remplacement non identique d’un tableau de répartition, exige un contrôle de conformité par un organisme agréé avant la mise en usage. Une modification ou extension non importante, comme l’ajout d’un socle de prise sur un circuit existant ou le remplacement identique d’un matériel, ne l’exige pas.

Cette distinction est essentielle pour bien comprendre le cadre. Remplacer un disjoncteur par un modèle identique, même calibre, même courbe : pas de contrôle exigé. Ajouter un circuit au tableau, avec son câble et sa protection : contrôle obligatoire avant la mise sous tension. Remplacer un tableau de répartition par un modèle différent : contrôle obligatoire.

Le contrôle par un organisme agréé vérifie la conformité de l’installation au RGIE, et le dimensionnement des sections fait partie des points contrôlés. Un câble trop fin pour sa protection, une chute de tension excessive, un circuit sans différentiel adapté : autant de points qui font échouer le contrôle. Le schéma unifilaire est vérifié, et les caractéristiques des canalisations qu’il reprend sont confrontées à la réalité de l’installation.

C’est pour cela que je dimensionne toujours avec la documentation en tête : le contrôle viendra vérifier mes calculs, et le schéma unifilaire devra refléter exactement ce qui est installé. La démarche de dimensionnement n’est pas un exercice théorique, elle se termine par une vérification contradictoire.

Le raisonnement de dimensionnement, étape par étape

Je résume ici le raisonnement complet que j’applique quand je dois dimensionner un circuit d’un tableau en Belgique. Le guide en haut de l’article reprend les étapes principales ; je les développe ici pour montrer la logique d’ensemble.

La première étape est de partir du calibre de la protection et de la longueur du trajet. Le calibre du disjoncteur est décidé par l’usage du circuit : 16 A pour l’éclairage, 20 A pour les prises et l’électroménager, 32 A ou 40 A pour la plaque de cuisson, 40 A pour une alimentation principale. La longueur du trajet se mesure entre le tableau et la dernière prise ou le dernier point lumineux, en suivant le cheminement réel du câble, pas à vol d’oiseau.

La deuxième étape est de choisir la section minimale selon le tableau 4.11 du RGIE, puis de vérifier la chute de tension. Si le trajet dépasse environ 25 à 30 m, je refais le calcul avec une section supérieure et je compare à la limite de 3 % pour l’éclairage ou 5 % pour les autres circuits.

La troisième étape est le contrôle avant raccordement : je lis la section imprimée sur la gaine du câble et je vérifie qu’elle correspond à la protection prévue. Ce contrôle se fait sur le terrain, au moment du raccordement, et il est le dernier rempart contre les erreurs de dimensionnement.

Ce raisonnement vaut pour une installation neuve comme pour une modification. Dans les deux cas, la démarche est la même : usage, protection, section minimale, chute de tension, contrôle final. La seule différence est le cadre réglementaire : une modification importante exige le contrôle par un organisme agréé, une installation neuve aussi.

1 Disjoncteur divisionnaire Disjoncteur divisionnaire 2 Calibre imprimé Calibre imprimé

Disjoncteurs divisionnaires

Chaque départ doit être repéré et associé à une protection cohérente avec la section de son câble.

1. 1 Disjoncteur divisionnaire
2. 2 Calibre imprimé

Les limites du raisonnement que je viens de décrire

Je voudrais être clair sur une chose : cet article décrit un raisonnement de dimensionnement, celui que j’applique en tant qu’électricien. Il ne remplace pas l’intervention d’un professionnel sur une installation réelle. Le dimensionnement d’un tableau demande de connaître la puissance réellement prévue, le mode de pose des câbles, la longueur exacte des trajets et l’état de l’installation existante. Ces données ne se devinent pas, elles se mesurent sur place.

Une installation mal dimensionnée ne se repère pas toujours au premier coup d’œil. Un câble qui chauffe discrètement sous une cloison, une chute de tension qui fait fonctionner un appareil en sous-régime, une protection qui laisse passer un courant supérieur à la capacité du conducteur : rien de tout cela ne s’annonce par un déclenchement. C’est la vérification méthodique, circuit par circuit, qui permet de les mettre en évidence.

Le RGIE encadre précisément cette vérification. Les sections minimales, les calibres de protection, les limites de chute de tension et l’obligation de contrôle par un organisme agréé forment un cadre complet, et c’est dans ce cadre que je raisonne quand je dimensionne un circuit. La correspondance entre section et disjoncteur n’est pas une préférence : c’est une exigence dont dépend la sécurité de l’installation.

Pourquoi la correspondance section et disjoncteur est non négociable

Je termine par une mise en garde que je formule à chaque fois qu’on me demande de valider un tableau. La correspondance entre la section du câble et le calibre du disjoncteur est la première ligne de défense contre l’incendie d’origine électrique. Un câble trop fin sur un disjoncteur trop puissant, c’est un conducteur qui peut chauffer au-delà de sa capacité sans aucune protection pour l’arrêter.

Le réflexe à garder est simple. Avant tout raccordement, lire la section sur la gaine du câble et vérifier qu’elle est cohérente avec la protection : 1,5 mm² sous 16 A pour l’éclairage, 2,5 mm² sous 20 A pour les prises, 6 mm² sous 32 A pour la plaque de cuisson, 10 mm² sous 40 A pour l’alimentation principale. Si la protection est plus puissante que la section ne le permet, le problème doit être corrigé avant la mise sous tension, pas après.

Le RGIE fournit toutes les références nécessaires à cette vérification : le tableau 4.11 pour les sections minimales, l’article 5.2.1.2 pour le plancher de 2,5 mm², l’article 5.2.5 pour les chutes de tension. Le contrôle par un organisme agréé vient ensuite valider l’ensemble. C’est un cadre exigeant, mais c’est lui qui fait que les installations belges vieillissent sans prendre feu.

1 Marquage C16 Marquage C16

Tableau triphasé Resi9

Le calibre se lit en bas du module, avant de comparer avec la section du câble du circuit.
