Thermal Master P3 im Test: Wärmebildkamera

Nach mehreren Einsätzen gehört die Thermal Master P3 fest in meine Werkzeugtasche. Ich nehme sie heraus, stecke sie ans Smartphone, scanne den Bereich, speichere die aussagekräftige Aufnahme und füge sie dem Bericht hinzu.

Die spürbarste Veränderung gegenüber einer Wärmebildkamera, die jeden Handgriff ausbremst, ist die flüssige Darstellung. Bei 25 Hz kann ich von einem Modul zum anderen wechseln, ohne alle paar Sekunden auf ein Standbild warten zu müssen. Auf der Baustelle zählt das mehr als eine lange Liste an Funktionen.

Die Bildqualität gefällt mir ebenfalls sehr gut: Bei meinen Diagnosen sind die Unterschiede deutlich und kleine Bereiche lassen sich leicht unterscheiden, wenn der Fokus richtig eingestellt ist. Ich finde die Ablesung in meinem Einsatz präzise, wobei ich die üblichen Grenzen einer Infrarotmessung im Blick behalte: Emissionsgrad, Material und Reflexionen können den scheinbaren Wert verändern.

Die P3 hat mich außerdem bei zwei sehr bodenständigen Details überzeugt: ihrem kleinen Etui, das in meiner Werkzeugtasche fast keinen Platz wegnimmt, und ihrem USB-C-Stecker, der lang genug ist, dass ich das Telefon auch mit Hülle anschließen kann. Ich muss das Telefon nicht bei jeder Kontrolle aus der Hülle nehmen.

Was die P3 auf der Baustelle bringt

Ich schließe sie an, Temp Master erkennt sie

Auf meinen Android- und iPhone-Smartphones war die Verbindung sofort da: Ich schließe die P3 an und Temp Master erkennt sie direkt. Ich musste weder eine Bluetooth-Kopplung durchführen noch ein WLAN-Netz einrichten noch eine lästige Prozedur zwischen zwei Einsätzen wiederholen.

Die P3 wird von Temp Master auf Google Play und im App Store ausdrücklich aufgeführt. Auf der Android-Seite weist der Anbieter auf einen Sonderfall für Android 10 hin, mit einer eigenen Version, die in seinem Download-Center verfügbar ist. Meine Feststellung zur Verbindung bleibt also eine Rückmeldung zu den Telefonen, die ich nutze, und kein Versprechen für alle Modelle auf dem Markt.

Die P3 ist ein Modul ohne Display und ohne eigenen Akku: Das Telefon liefert die Anzeige, die Stromversorgung und die App. Für mich ist genau das der Reiz des Formats. Ich muss kein zweites Gerät aufladen oder aus dem Transporter holen.

Die 25 Hz erhöhen den Komfort beim Scannen

Das Datenblatt nennt 25 Hz, und das deckt sich mit dem, was ich vor Ort erlebe. Das Bild läuft schnell genug, sodass ich eine Verteilung scannen, auf eine Klemme zurückkehren oder mehrere Module vergleichen kann, ohne den Ablauf zu unterbrechen.

Ich friere nicht alle fünf Sekunden willkürlich ein Bild ein. Ich scanne zuerst und erfasse dann, was es wert ist, dokumentiert zu werden. PCWorld beschreibt den direkten Stream ebenfalls als flüssig. Die X³IR-Bildverbesserung kann bei einem schnellen Scan etwas weniger sauber sein, was ein Grund ist, die finale Aufnahme bei einer relativ stabilen Szene anzufertigen.

Die Bilder gehen direkt in meine Berichte

Das ist wahrscheinlich die Funktion, die ich am meisten nutze. Sobald die Thermografie aufgenommen ist, geht der Export in meinen Diagnosebericht schnell von der Hand. Temp Master ermöglicht es, einen Bericht direkt auf dem Smartphone zu erstellen und die Bilder zu exportieren; mir geht es vor allem um die Aufnahme, die den Befund nachvollziehbar macht.

Das Ergebnis kommt bei den Kunden gut an: Ein sichtbarer thermischer Unterschied lässt sich oft leichter erklären als ein langer Absatz. Trotzdem achte ich auf die richtige Hierarchie: Die Thermografie veranschaulicht den Befund, sie ersetzt nicht die elektrische Diagnose, mit der sich die Ursache bestimmen lässt.

Hier sind drei weitere Aufnahmen, die wirklich während meiner Einsätze entstanden sind. Ich zeige sie bewusst mit ihren Temperaturmarkierungen: Genau das hole ich aus der App und kann es anschließend in den Bericht einbinden.

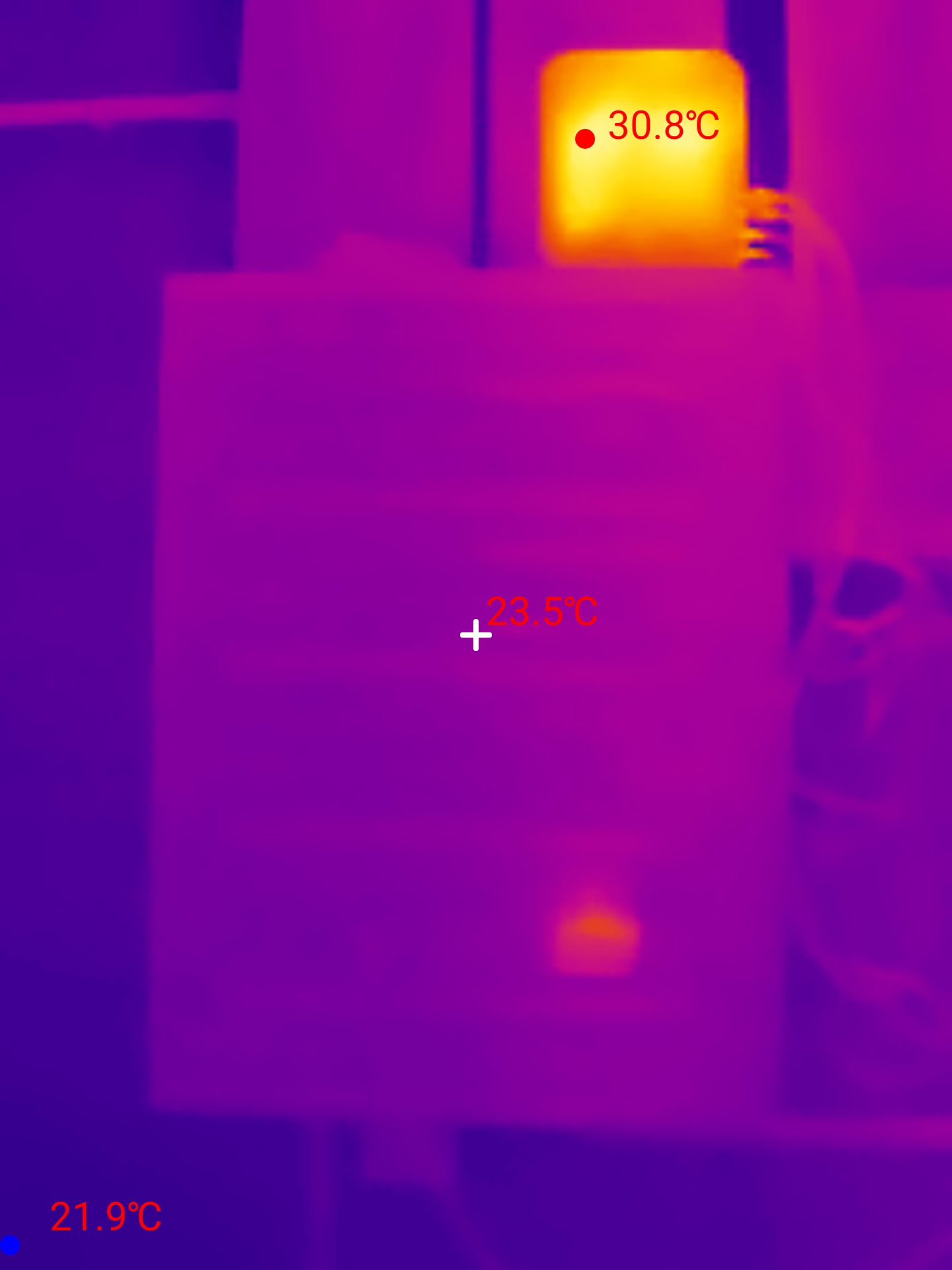

Echte Aufnahme von der Baustelle: Die heißeste angezeigte Zone erreicht 30,8 °C, im Zentrum sind es 23,5 °C und das Minimum liegt bei 21,9 °C. Das Bild zeigt, wo der Unterschied liegt; es reicht nicht aus, um die Ursache zu benennen.

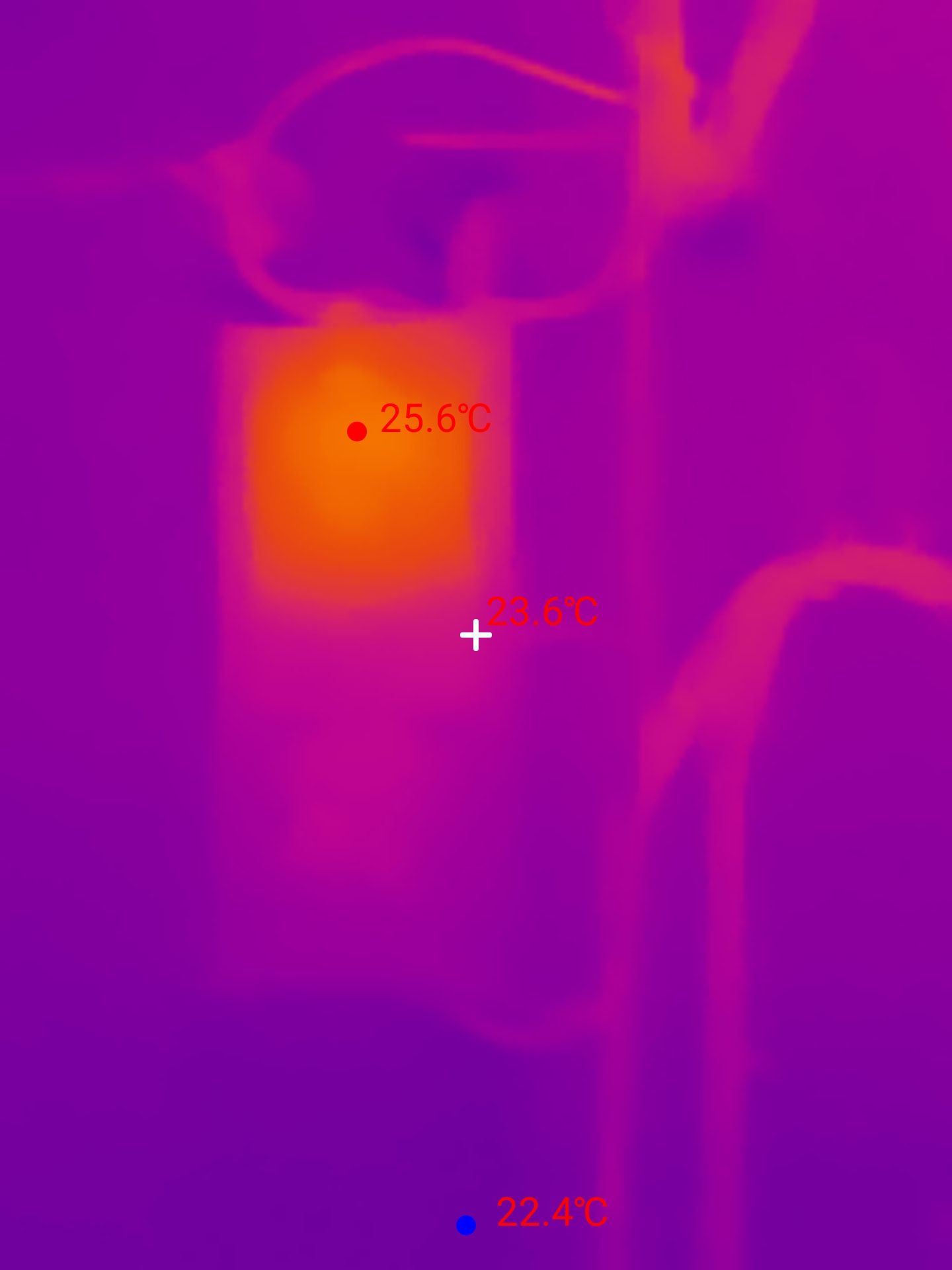

Weitere Aufnahme aus einer Diagnose: 25,6 °C in der heißesten angezeigten Zone, 23,6 °C im Zentrum und 22,4 °C als Minimum.

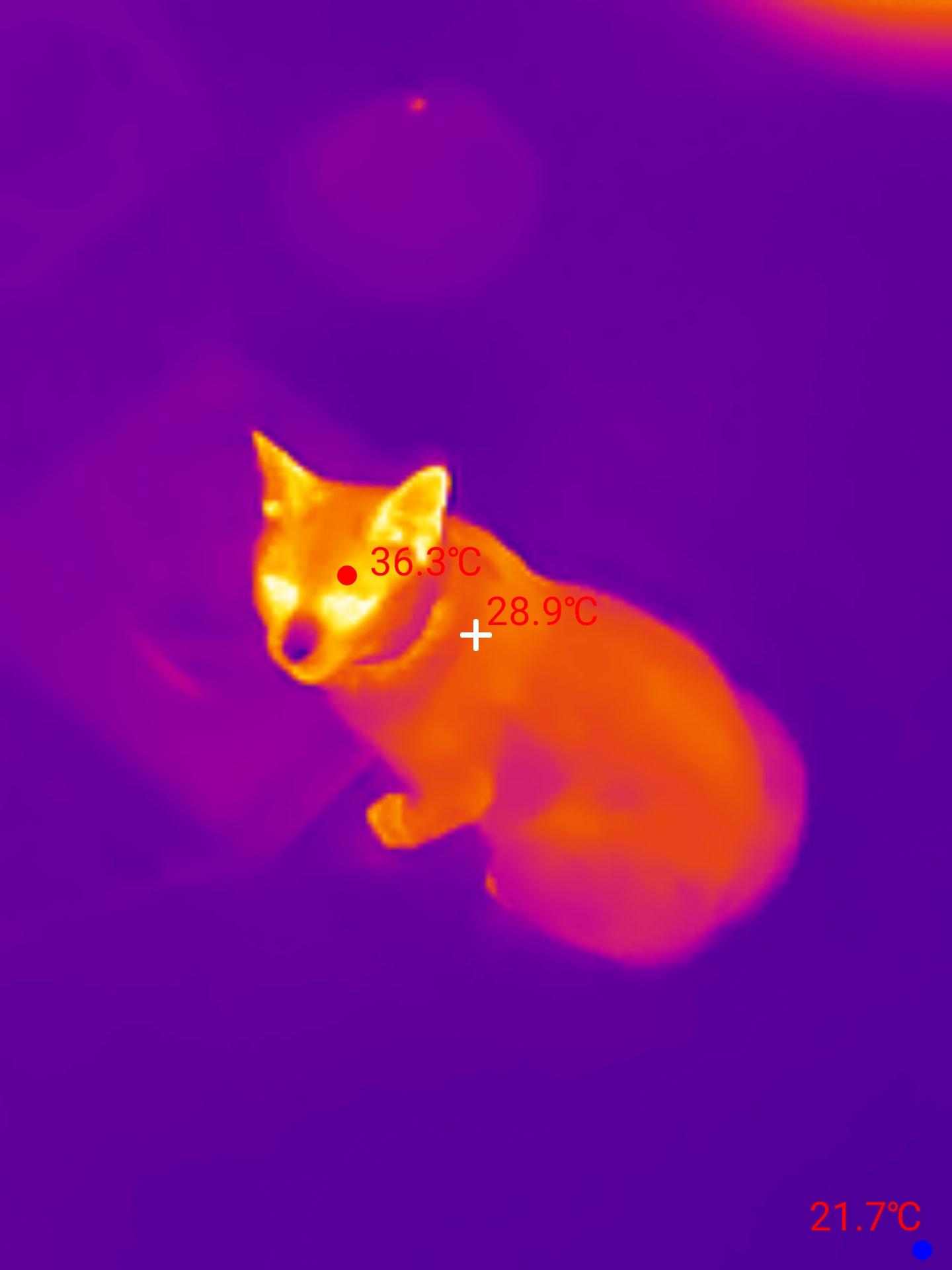

Nicht jede Aufnahme wird zum technischen Beweis. Diese Szene zeigt die thermischen Kontraste deutlich, aber ohne ablesbare Messmarkierung und ohne ausreichenden Kontext würde ich sie nicht allein nutzen, um daraus in einem Bericht Schlüsse zu ziehen.

1 / 3

Genau diese realen Fälle interessieren mich mehr als ein Demonstrationsbild: Man sieht, was die Kamera liefert, wenn ich sie mitten in einer Fehlersuche tatsächlich heraushole – mit Abweichungen, die mal deutlich und mal wesentlich kleiner ausfallen.

Die Wärmebilder entstanden bei meinen Einsätzen in Frankreich. Sie zeigen die Bildausgabe der P3, nicht die baulichen oder normativen Anforderungen an elektrische Verteilungen in Deutschland.

Ein echtes Taschenwerkzeug

Das Gehäuse misst 59 × 27 × 17,2 mm, und laut Tests von Drittanbietern wiegt es etwa 26 bis 27 g. In der Praxis fallen mir vor allem seine Abmessungen auf: Die Kamera und ihr Etui verschwinden in einem Fach meiner Tasche, und ich habe sie in wenigen Sekunden zur Hand.

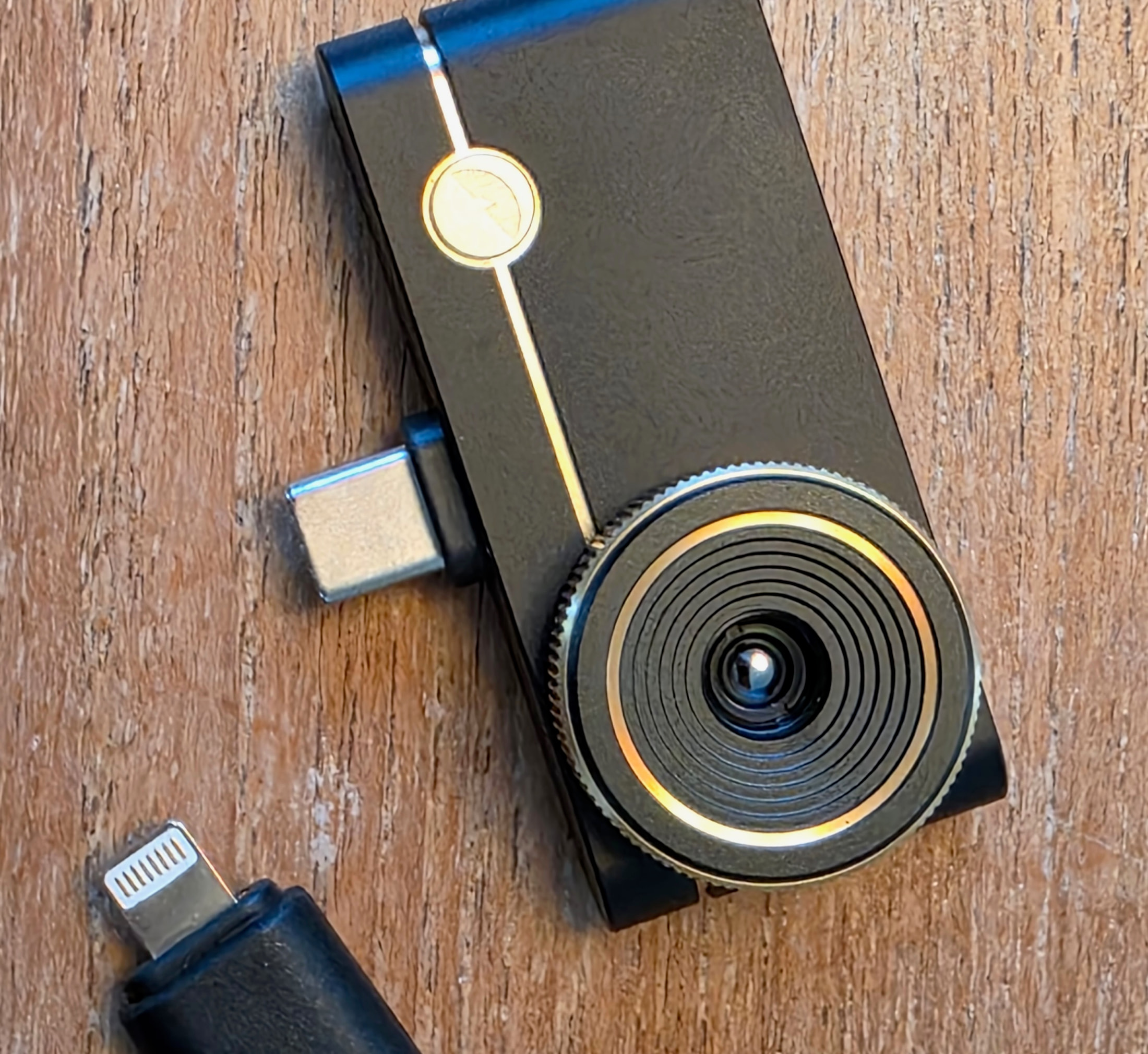

Der USB-C-Anschluss ragt laut offiziellem Datenblatt um 2 mm heraus. Bei meinem Smartphone reicht diese zusätzliche Länge aus, damit der Stecker auch mit Schutzhülle passt. Das ist ein Konstruktionsdetail, aber bei einem Werkzeug, das ich mehrmals pro Woche anschließe, erspart es echtes Gefummel. Eine sehr dicke Schutzhülle kann trotzdem stören: Das mitgelieferte Verlängerungskabel dient als Ausweichlösung.

Die Verarbeitung wirkt auf mich außerdem solider, als die Größe vermuten lässt. Das Gehäuse aus einer Metalllegierung vermittelt nicht den Eindruck eines fragilen Zubehörteils. Während meiner Einsätze, bei denen die Umgebungstemperatur zeitweise auf rund 25 °C stieg, habe ich weder eine störende Erwärmung des Moduls noch einen ungewollten Verbindungsabbruch festgestellt.

Die Kehrseite des Formats bleibt klar: Der Anschluss des Smartphones ist während der Messung belegt, und die Scharfstellung erfolgt manuell, wenn sich der Abstand ändert. Für meine gelegentliche Fehlersuche ist dieser Kompromiss in Ordnung.

Das Datenblatt, entschlüsselt

Das offizielle Datenblatt passt auf eine Seite. Es unterscheidet die Werte des Sensors von denen der Anzeige, eine Unterscheidung, die in der Praxis zählt. Hier sind die entscheidenden Werte, so wie der Hersteller sie veröffentlicht.

Auflösung: 256 × 192 gemessen, 512 × 384 angezeigt

Der Hersteller beschreibt die Auflösung 512 × 384 als Superauflösung, die auf einem nativen Sensor mit 256 × 192 basiert, mit der Technologie X³IR und einer KI-gestützten Bildverbesserung. Die Zahl der angezeigten Bildpunkte vervierfacht sich; die Zahl der tatsächlich gemessenen Punkte bleibt unverändert.

Anders gesagt: Die Anzahl der Messpunkte bleibt die des Sensors, rund 49 000, und die Bildverbesserung wirkt sich auf die Lesbarkeit des Bildes aus. Um eine Stelle zu finden, die sich erwärmt, genügt das; um zwischen zwei benachbarten Bauteilen zu unterscheiden, zählt die Fokussierung mehr als die Anzeige.

Für die Temperaturmessung nennt das Datenblatt ±2 °C oder ±2 % vom Messwert, ohne auf dieser Seite zu erläutern, wie sich diese Genauigkeit über den gesamten Bereich verteilt. PCWorld gibt an, dass die P3 zwischen einem Standardbereich und einer Hochtemperatur-Einstellung unterscheidet. Ich behandle die ±2 °C oder ±2 % daher nicht als durchgängige Genauigkeitsgarantie über den gesamten Bereich. Das geglättete Bild lässt sich schneller ablesen, erzeugt aber keine Details.

PCWorld beschreibt X³IR als Software-Hochskalierung (Upscaling): Die Interpolation verbessert die Darstellung, nicht die Zahl der tatsächlich gemessenen Punkte. Das ist der Unterschied, den ich zwischen einem besser lesbaren Bild und einer feineren thermischen Auflösung mache.

Derselbe Test stellt eine leichte Verzögerung und unscharfere Ränder fest, wenn die Kamera mit X³IR schnell über eine Szene schwenkt. Die Aufwertung bringt daher bei einer relativ statischen Aufnahme mehr als bei kontinuierlicher Bewegung des Telefons.

Die gespeicherten Bilder beziffert PCWorld mit 1 440 × 1 880 px. Diese Bildauflösung (Pixelmaße) erleichtert die Berichterstellung und das Zoomen im Nachhinein, aber sie macht den VOx-Sensor 256 × 192 noch immer nicht zu einem 1 440 × 1 880-Sensor.

Makrofokus: bis auf 8 mm heran

Die Optik hat eine Brennweite von 4,3 mm, deren manuelle Fokussierung im Datenblatt auf der Website bis auf 8 mm heruntergeht. Das ordnet die P3 in die Platineninspektion ein: Du bringst das Objektiv auf weniger als einen Zentimeter an ein Bauteil heran und stellst dann die Schärfe von Hand ein.

Ein Modul mit Fixfokus dagegen legt seine Schärfeebene ein für alle Mal fest, oft bei wenigen Zentimetern oder im Unendlichen, je nach Modell. Die manuelle Fokussierung gibt dir die Kontrolle, muss aber bei jeder Arbeitsentfernung neu eingestellt werden.

Der Mindestabstand von 8 mm hat eine praktische Konsequenz: Das Zielobjekt muss während der Einstellung stabil sein. Auf einer Werkbank, Platine flach aufgelegt, geht es bei der Messung um die Temperaturunterschiede zwischen Bauteilen, die dieselbe Temperatur haben sollten.

Die Angaben zur maximalen Reichweite weichen zwischen den Quellen der Marke voneinander ab: Die Produktseite im Web nennt 8 mm bis 30 m, während die fotografierte Verpackung und der PCWorld-Test 8 mm bis 80 m angeben. Ich mache daher keine dieser beiden Angaben zur absoluten Grenze.

PCWorld ergänzt, dass jenseits von etwa 20 m der Detailverlust sichtbar wird und die manuelle Scharfstellung die native Auflösung nicht mehr ausgleicht. Für die Wahl der P3 ist damit das 8-mm-Makro deutlich ausschlaggebender als die Langstrecken-Angabe.

Die Wärmebildaufnahme ergänzt die Elektronikdiagnose auf der Werkbank.

Messungen und Anwendung: Was sich in Temp Master einstellen lässt

Die Produktseite nennt Messungen für Punkt, Linie und Fläche, mit Alarmen, Isothermen und 12 Farbpaletten und kostenlosen Analyseberichten. Das sind die Werkzeuge, die aus einem Wärmebild eine verwertbare Aufzeichnung machen.

In seinem Test beschreibt PCWorld außerdem die Einstellungen für Emissionsgrad, Entfernung und Umgebungstemperatur. Diese Einstellungen sind wichtig, bevor ich eine Oberflächentemperatur bewerte: Ein lesbares Bild garantiert nicht, dass der Emissionsgrad auf das beobachtete Material abgestimmt wurde.

Der Modus PiP überlagert das Wärmebild und das sichtbare Bild mit einstellbarer Transparenz. Für einen Bericht ist der Nutzen einfach: das Bauteil oder den Anschluss identifizierbar zu halten und dabei die thermische Zone zu zeigen, die die Kontrolle begründet.

PCWorld erwähnt außerdem die Videoaufzeichnung mit 25 Bildern pro Sekunde und Audio. Der PDF-Bericht wird auf dem Smartphone erstellt, mit Name, Autor, Datum, Messbedingungen, Minimal-, Maximal- und Mittelpunktwerten sowie Wasserzeichen; die Bilder werden nach Datum gruppiert.

New Atlas gibt an, dass die App kostenlos ist und kein Konto verlangt. Ergänzend nennt das Datenblatt IQ+, das als Kompensation der durch die Umgebungstemperatur bedingten Drift beschrieben wird, und RazorX, eine Bildverarbeitungsfunktion.

Hotspots in elektrischen Verteilungen erkennen

In einer Anlage sucht man einen Hotspot, indem man vergleicht, was dieselbe Temperatur haben sollte: Modulreihen, Schraubverbindungen (Klemmstellen), Abgänge desselben Stromkreises. Das Wärmebild zeigt die Abweichung, die Diagnose stützt sich anschließend auf die Last und den Zustand der Anschlüsse.

Drei Werte aus dem Datenblatt unterstützen diese Arbeit: 25 Hz, um ruckelfrei zu scannen, NETD unter 35 mK, um geringe Abweichungen zu unterscheiden, und ein angegebener Bereich von -20 bis 600 °C, der einen großen Messbereich abdeckt. Dieser Bereich ist kein Diagnoseschwellenwert: Keine Temperatur allein genügt, um einen Defekt festzustellen.

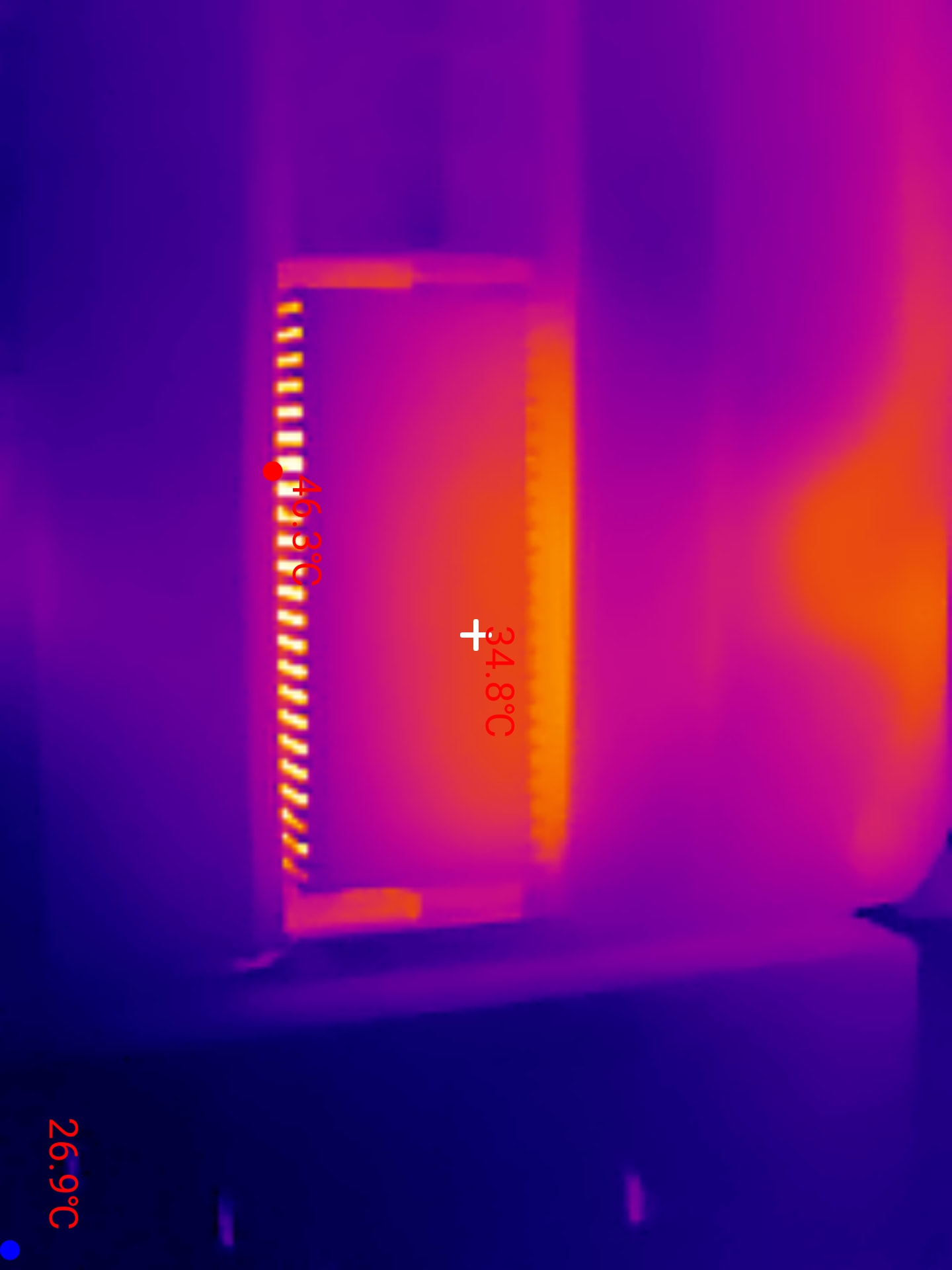

Elektrische Diagnose aus der Praxis: Die Reihe der Anschlüsse zeigt eine sichtbare Abweichung, mit 46,3 °C beim angezeigten Maximum, 34,8 °C im Zentrum und 26,9 °C im Minimum. Diese Werte geben der Kontrolle eine Richtung, reichen allein aber nicht aus, um einen Defekt festzustellen.

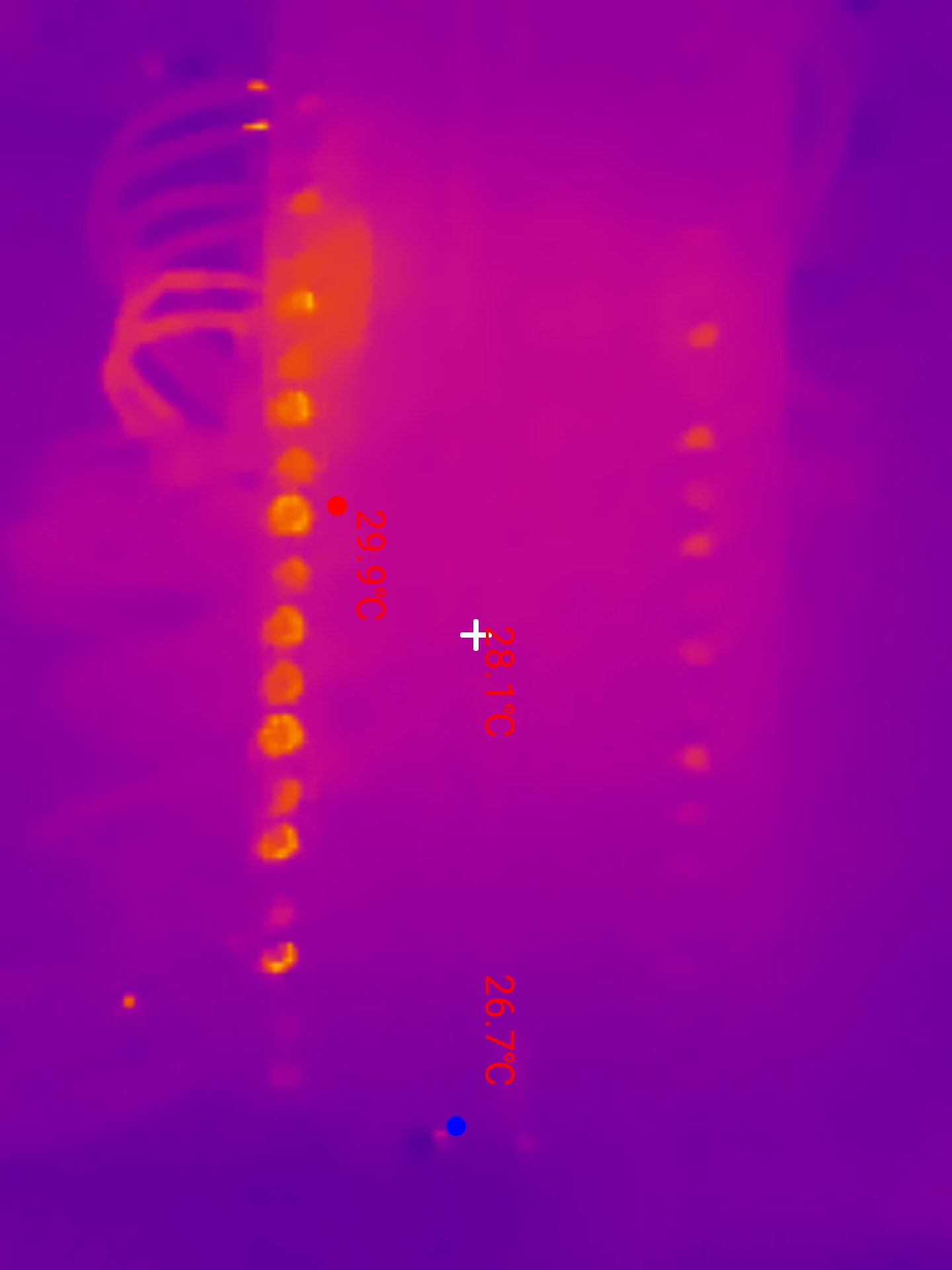

Nahaufnahme einer weiteren Reihe: maximal 29,9 °C angezeigt, 28,1 °C in der Mitte und minimal 26,7 °C. Der Vergleich zwischen benachbarten Punkten ist nützlicher als die Farbe allein.

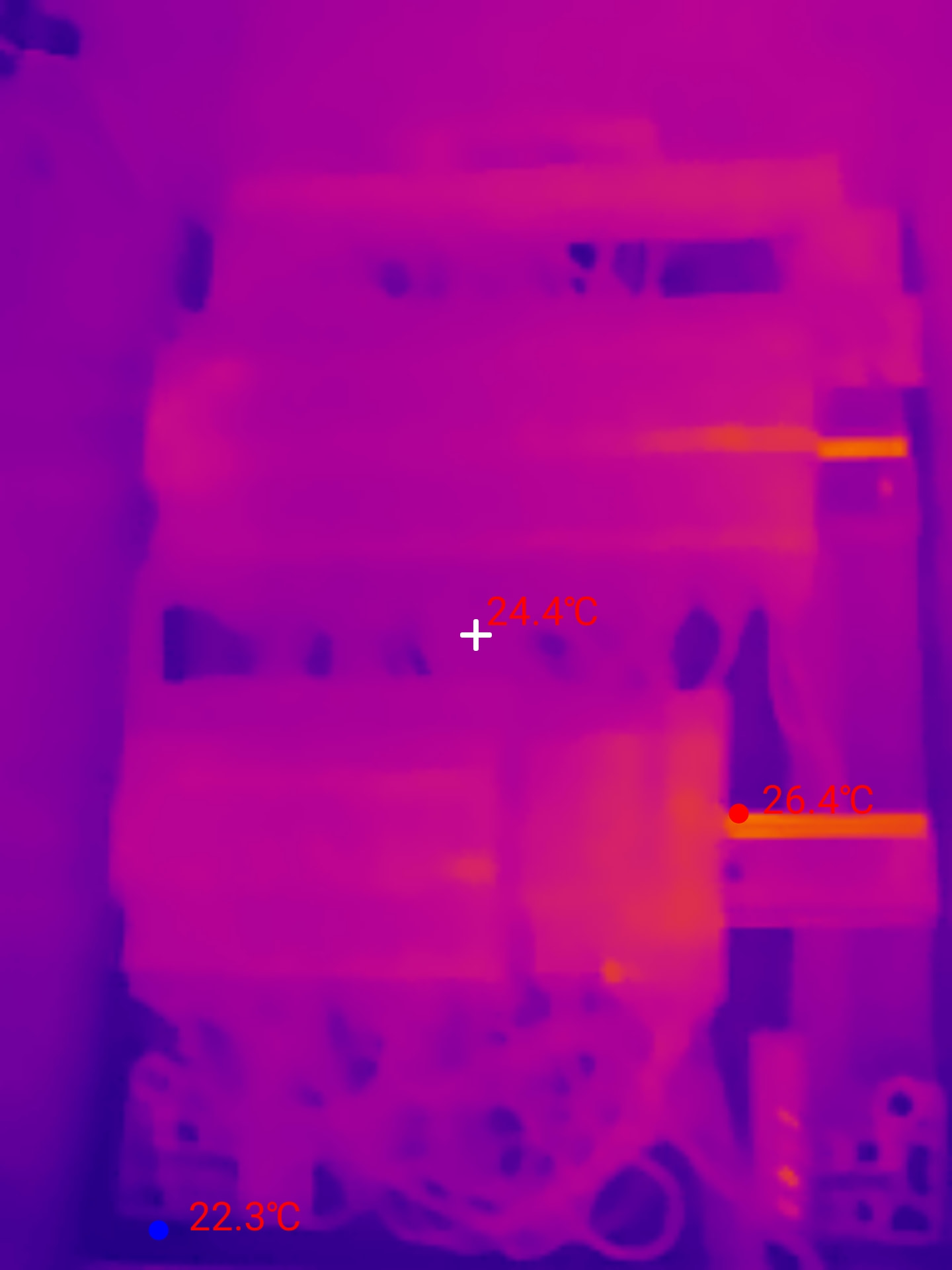

Gesamtansicht eines Verteilerschranks während einer Diagnose: maximal 26,4 °C angezeigt, 24,4 °C in der Mitte und minimal 22,3 °C.

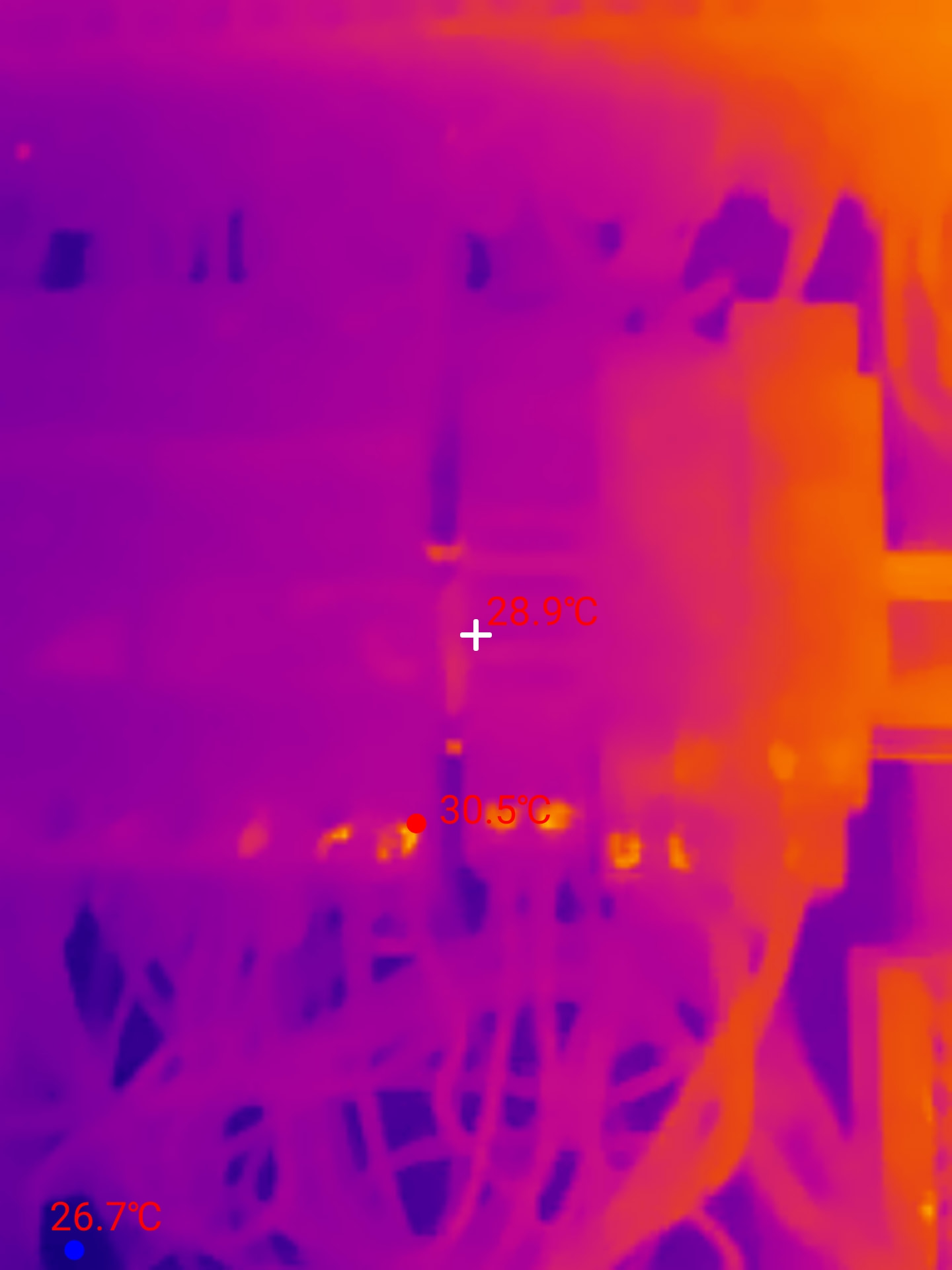

Ein weiterer geöffneter Schaltschrank: Diese Art von Ansicht behalte ich im Bericht, um den geprüften Bereich mit den zum Messzeitpunkt angezeigten Temperaturen zu zeigen.

Die 25 Hz erlauben mir, die Module abzufahren, ohne die Bewegung zu unterbrechen, und dann die relevante Ansicht einzufrieren. Hier zeigen die Markierungen maximal 30,3 °C, 29 °C in der Mitte und minimal 27,1 °C an.

1 / 5

Zwei Punkte sind beim Scannen einer elektrischen Verteilung zu beachten. Bei einem Sichtfeld von 40° × 30,2° brauche ich für große Verteilungen mehr Abstand oder mehrere Teilaufnahmen. Ändert sich der Abstand, muss ich die Schärfe neu einstellen. Der 15-fache Digitalzoom vergrößert das Bild, fügt aber keine Messpunkte hinzu.

Ein zweiter Fallstrick liegt im beobachteten Material. In seinem Test stellt PCWorld auf matten Oberflächen Abweichungen von weniger als 1,5 °C gegenüber einem Kontaktthermometer fest, doch auf blankem Metall sind die Messwerte wegen der Reflexionen deutlich gestört.

Genau deshalb bietet Temp Master die Einstellung des Emissionsgrads an. Fluke Process Instruments weist wiederum darauf hin, dass der Emissionsgrad vom Material, seinem Zustand und den Messbedingungen abhängt, und empfiehlt, die Reflexionen umgebender Wärmequellen zu begrenzen. Bei einer glänzenden Klemme oder einem Metallteil ziehe ich also nie allein aus der Farbe einen Rückschluss.

Für die Prüfung einer elektrischen Verteilung bedeutet das: Die Kamera dient dazu, eine thermische Abweichung zu erkennen, danach wird die Diagnose mit der Last, dem Anzugsmoment, dem Kontext des Stromkreises und den elektrischen Messungen abgeglichen. Die technischen Quellen helfen bei der Einordnung der Messung; sie ersetzen nicht meine Prüfung vor Ort.

Der Rest der Prüfung bleibt elektrisch. Das Bild weist den Weg für die elektrische Diagnose, die Messung mit dem Multimeter bestätigt sie, und die Feststellung der Spannungsfreiheit geht jedem Eingriff voraus.

Eine Erwärmung an einem Abgang gleiche ich mit der Stromkreisbelastung ab. Eine mögliche Schieflast prüfe ich an der Verteilung.

Für das Innere eines Leerrohrs oder eines schwer zugänglichen Schaltschranks springt die Endoskopkamera ein.

Anschluss, Etui und Stromversorgung: die Details, auf die es ankommt

Das Kit umfasst die Kamera, das Etui, einen Adapter von Type-C auf Lightning, ein 50 cm langes Verlängerungskabel und die Anleitung. Es ist ein gutes Beispiel für ein Zubehörteil, das dafür gedacht ist, in der Tasche zu bleiben statt in seiner Originalverpackung.

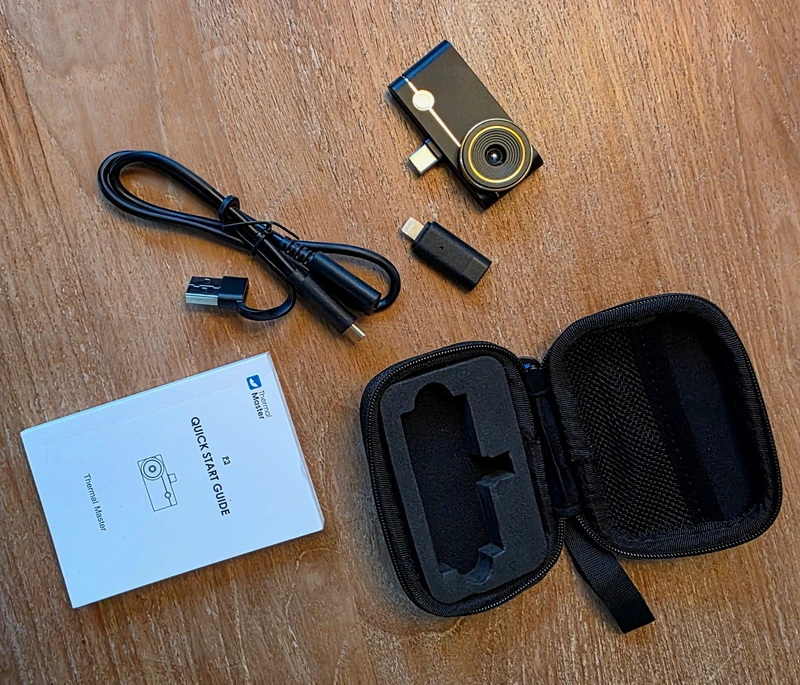

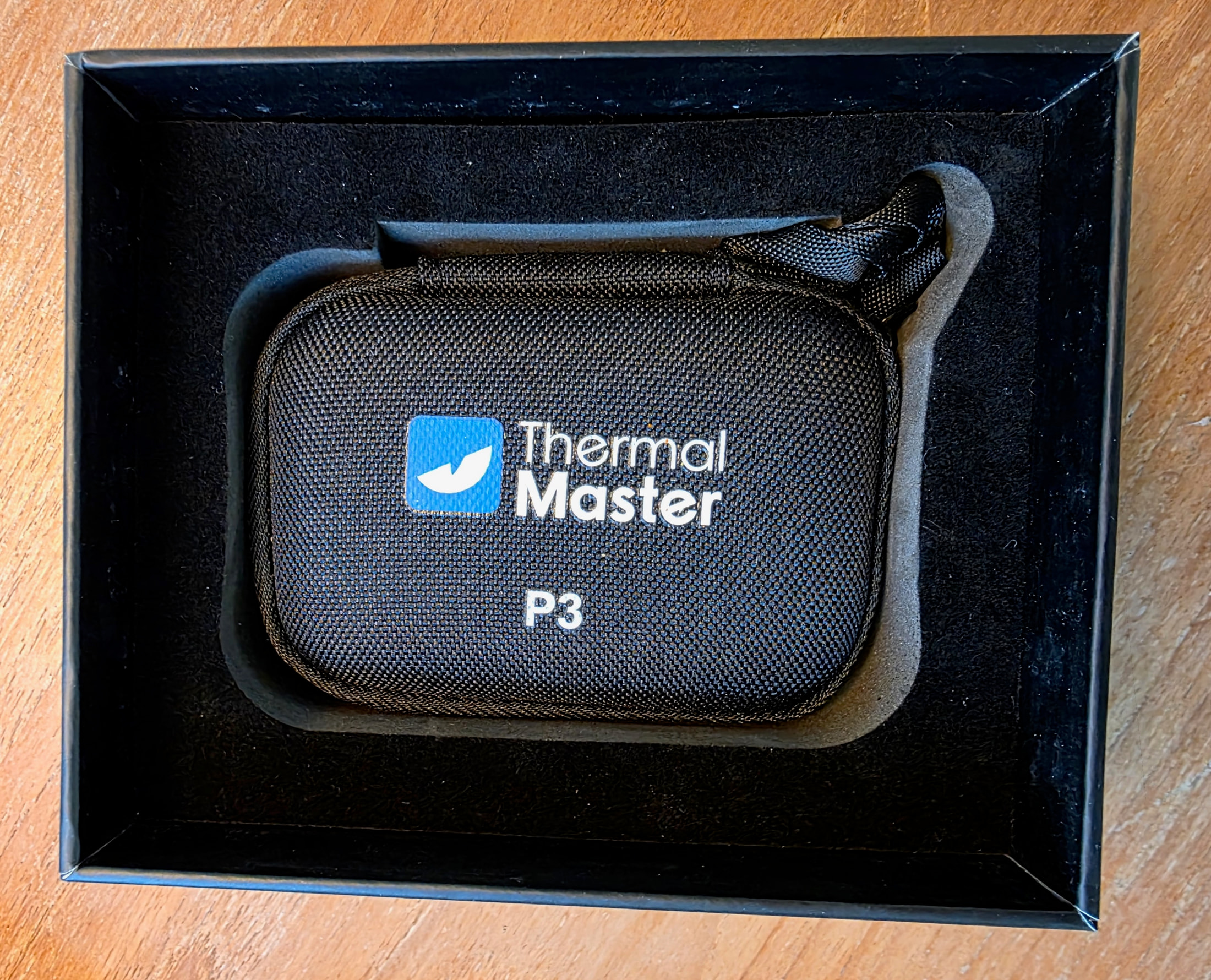

Die Verpackung der P3, die ich für den Test erhalten habe.

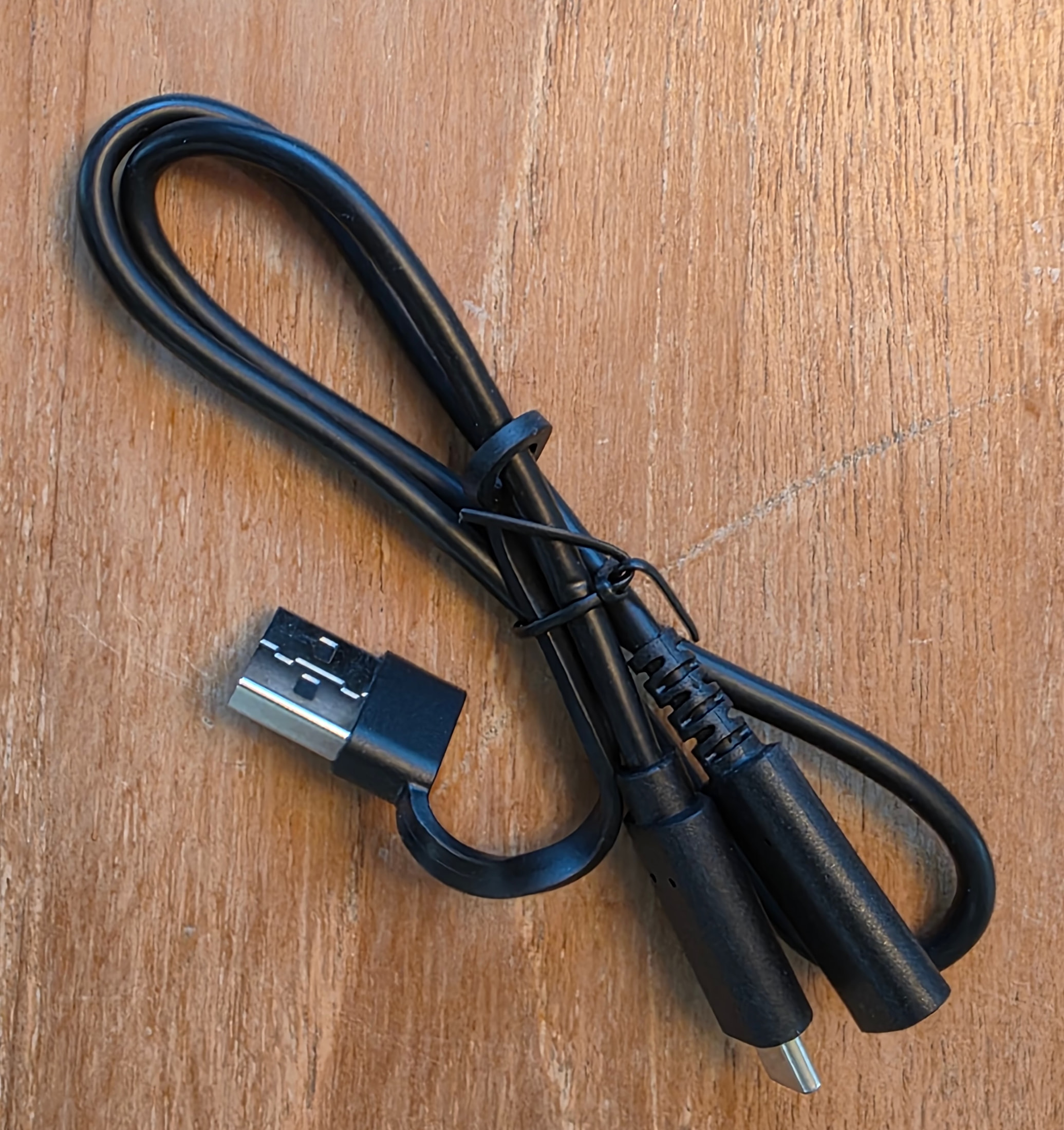

Das mitgelieferte USB-Verlängerungskabel bleibt im Etui: Es hilft, wenn eine Schutzhülle stört oder wenn ich vermeiden will, dass das Modul direkt auf dem Anschluss des Telefons lastet.

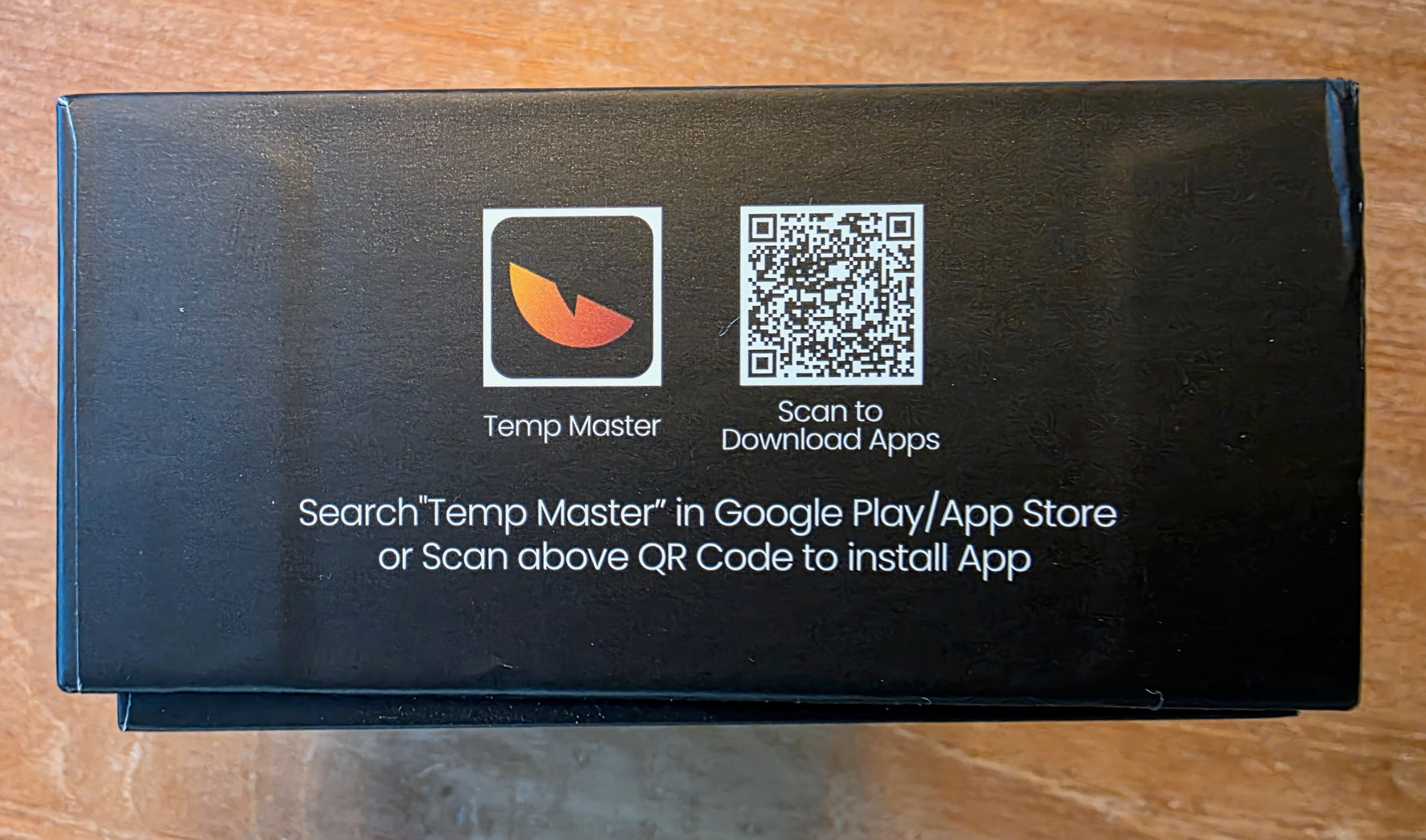

Der QR-Code von Temp Master ist direkt auf der Verpackung aufgedruckt.

Die Verpackung nennt 512 × 384; in den technischen Daten unterscheide ich dieses hochgerechnete Bild deutlich vom nativen Sensor mit 256 × 192.

1 / 4

Das Kit ist hier also mit meinen eigenen Fotos dokumentiert, nicht nur mit dem Herstellerdatenblatt. Die folgende Nahaufnahme zeigt das Detail, das mir im Alltag am wichtigsten ist: die Länge des Steckers.

Das offizielle Datenblatt gibt einen um 2 mm verlängerten Stecker an, der mit den meisten Hüllen kompatibel ist. Trotzdem behalte ich das Verlängerungskabel im Etui: Eine dickere Hülle kann das vollständige Einrasten verhindern, und das Kabel sorgt außerdem dafür, dass das Gewicht des Moduls nicht direkt auf dem Anschluss lastet, wenn das Telefon in einer unbequemen Position gehalten wird.

Die angegebene Leistungsaufnahme beträgt 0,32 W. Die P3 hat keinen eigenen Akku und belegt während der Messung den Anschluss des Telefons. Für eine lange Session starte ich also mit geladenem Telefon.

Das Modul hat kein Stativgewinde. Bei meiner Nutzung aus der Hand ist das kein Problem, für eine Reihe stationärer Messungen aber eine Einschränkung, die du kennen solltest. Die von Thermal Master angegebene Garantie beträgt 2 Jahre.

Lecksuche und Wärmedämmung: Was ein Wärmebild erkennen lässt

Ich bin Elektriker, aber der Nutzen der P3 endet nicht an der Verteilung. In der Sanitärinstallation oder im Bauwesen kann eine Wärmebildkamera Zeit sparen, wenn es darum geht, eine Zone aufzuspüren, deren Oberflächentemperatur auffällt: Leitungsverlauf, eine kalte Stelle, die auf Feuchtigkeit hindeuten kann, eine Unterbrechung der Dämmung oder eine mögliche Wärmebrücke.

Das entscheidende Wort ist Aufspüren. Eine Wärmebildkamera sieht kein Wasser hinter einer Wand und misst nicht direkt die Qualität der Dämmung. Acoris weist darauf hin, dass eine feuchte Stelle kälter erscheinen kann als eine trockene und dass eine thermische Anomalie manchmal durch weitere Untersuchungen abgeklärt werden muss, um ihre Ursache zu ermitteln.

Bei der Dämmung verändern die Aufnahmebedingungen das Ergebnis enorm. Acoris empfiehlt eine Temperaturdifferenz zwischen innen und außen von mindestens 10 °C für eine einfache Inspektion und mehr für eine präzise Analyse, wobei direkte Sonneneinstrahlung und Wind zu vermeiden sind, die Kontraste erzeugen oder verdecken können. Das sind Auswertungsbedingungen, keine Norm, die ich als Konformitätsgrenzwert heranziehe.

• Sanitärinstallation: nach einem nachvollziehbaren thermischen Verlauf oder einem ungewöhnlich kalten oder warmen Oberflächenbereich suchen, um die weitere Suche gezielt auszurichten.
• Dämmung: bei günstigen Messbedingungen eine thermische Diskontinuität oder einen Bereich aufspüren, der auf eine mögliche Wärmebrücke hindeuten kann.
• Bericht: das Bild mit den angezeigten Temperaturen aufbewahren, um dem Kunden den Bereich zu zeigen, der Anlass zu den ergänzenden Kontrollen gegeben hat.

• Wasserleck: Die Thermografie beweist nicht, dass Wasser vorhanden ist; ein Feuchtemessgerät, eine Kontrolle des Leitungsnetzes oder ein Öffnen der Wand kann erforderlich sein.
• Wärmebrücke: Ein Oberflächenkontrast reicht nicht aus, um ihre Ursache oder ihr Ausmaß zu bestimmen.
• Glänzende Oberflächen: Thermische Reflexionen können die scheinbare Temperatur verfälschen; der Emissionsgrad und das beobachtete Material spielen eine Rolle.

Ich habe diese Bedingungen und die Fehlinterpretationen in meinem Ratgeber zu Wärmebrücken, Feuchtigkeit und Wärmebildkamera ausführlich beschrieben.

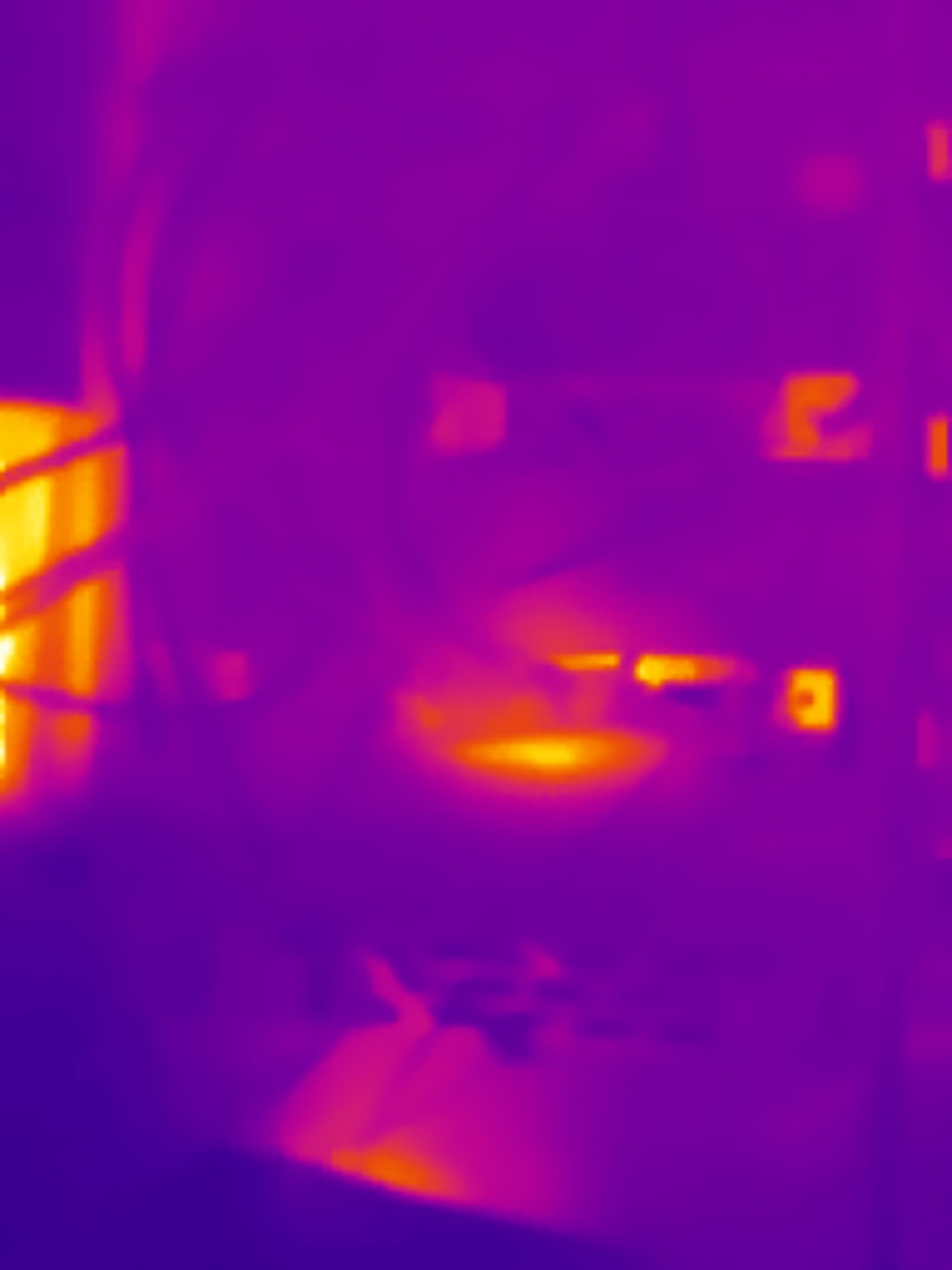

Und dann gibt es noch die Szenen, die für keinerlei Diagnose zu gebrauchen sind.

Für wen sich die P3 eignet

Nach meinen Tests sehe ich sie vor allem als schnelles Diagnosewerkzeug, das man immer dabeihaben möchte. Sie wird interessant, wenn die Kamera sofort zur Hand sein muss und nicht unten im Koffer liegen bleibt, weil sie zum Herausholen zu sperrig ist.

• Elektrische Diagnose: Mit 25 Hz lässt sich ein Verteiler abscannen und die für den Bericht wichtigen Ansichten schnell sichern.
• Nahaufnahme: Die manuelle Scharfstellung reicht bis auf 8 mm herunter, um einen kleinen Bereich oder ein Bauteil zu erfassen.
• Kundenberichte: Mit Temp Master lassen sich die angezeigten Temperaturen speichern und die Bilder vom Smartphone exportieren.
• Mobiler Einsatz: Das kleine Etui, das Fehlen eines separaten Akkus und der verlängerte Stecker machen es leicht, die P3 in der Werkzeugtasche dabeizuhaben.

• Große Flächen: Das Sichtfeld von 40° × 30,2° erfordert mehr Abstand oder mehrere Aufnahmen als bei einer Kamera, die für ein ganzes Gebäude ausgelegt ist.
• Scharfstellung: Sie ist manuell und muss neu eingestellt werden, wenn sich der Abstand ändert.
• Smartphone belegt: Die P3 belegt während der Messung den Anschluss des Smartphones und ist auf dessen Akku angewiesen.
• Oberflächentemperatur: Bei glänzendem Metall, Feuchtigkeit oder Dämmung muss das Bild zusammen mit dem Material und dem Messkontext interpretiert werden.

Was du vor der Bestellung prüfen solltest

Vor dem Kauf würde ich vier Dinge prüfen:

• Das verwendete Smartphone: Die P3 wird in den App-Einträgen von Temp Master für Android und iOS ausdrücklich genannt. Der Google-Play-Eintrag weist allerdings auf eine Besonderheit für Android 10 hin, mit einer eigenen Version im Download-Center von Thermal Master.
• Die Hülle: Der Stecker ist um 2 mm verlängert und passt mit meiner Hülle, aber eine sehr dicke Hülle kann trotzdem noch das Verlängerungskabel erforderlich machen.
• Die Art der Prüfung: Die P3 spielt ihre Stärken bei gezielten Diagnosen, Schaltschränken und Makroaufnahmen aus; eine systematische Erfassung eines ganzen Gebäudes erfordert vor allem eine Prüfung, ob ihr Sichtfeld und ihr Format zum vorgesehenen Protokoll passen.
• Die Stromversorgung: Das Smartphone versorgt die Kamera, und sein Anschluss bleibt während der Nutzung belegt.
