Section câble tableau électrique Tunisie

La section du câble d’un tableau électrique se choisit d’abord selon le calibre du disjoncteur de branchement qui protège l’alimentation, puis selon la longueur du trajet jusqu’au tableau et la chute de tension que cette longueur impose. En Tunisie, les sections courantes du résidentiel vont de 1,5 mm² pour l’éclairage à 10 mm² et plus pour les alimentations principales. La règle de base reste toujours la même : le disjoncteur doit être inférieur ou égal à la capacité de charge du câble qu’il protège.

Le choix de la section ne se fait jamais au hasard. Un câble sous-dimensionné chauffe dangereusement sous forte charge, même si le disjoncteur ne déclenche pas immédiatement. C’est pourquoi je traite ce sujet comme un raisonnement de protection et de chute de tension, et non comme un chiffre à recopier.

Je pose d’abord les chiffres clés qui servent de repères avant d’entrer dans le détail du dimensionnement.

Pourquoi la section du câble conditionne la sécurité

Le disjoncteur protège le câble, pas seulement l’appareil qui se trouve au bout de la ligne. Si vous raccordez un câble trop fin à un disjoncteur trop puissant, le câble peut surchauffer et provoquer un incendie avant que la protection ne réagisse.

La règle à retenir est simple : le disjoncteur doit toujours être inférieur ou égal à la capacité de charge du câble. Je respecte systématiquement cette logique, car elle évite de demander à un conducteur un courant qu’il ne peut pas supporter durablement.

Un câble sous-dimensionné présente un danger particulier. Sous forte charge, il chauffe dangereusement, alors même que le disjoncteur ne déclenche pas. La chaleur s’accumule dans la gaine et peut dégrader l’isolant avant qu’aucune protection n’intervienne.

C’est un point que je vérifie avant chaque raccordement. La section n’est pas un détail de chantier, c’est une donnée de sécurité qui se raisonne à partir du circuit réel et de sa protection.

Lorsque je dois reconnaître un conducteur sur une ligne existante, je commence par regarder les couleurs des fils sortis de la gaine, avant de vérifier la section imprimée.

1 Fil bleu (neutre) Fil bleu (neutre) 2 Fil marron (phase) Fil marron (phase) 3 Fil vert et jaune (terre) Fil vert et jaune (terre)

Câble R2V dénudé

Vérifier d’un coup d’œil les couleurs des conducteurs d’une ligne avant de raccorder.

1. 1 Fil bleu (neutre)
2. 2 Fil marron (phase)
3. 3 Fil vert et jaune (terre)

Les couleurs des conducteurs vous renseignent sur le rôle de chaque fil. Le bleu porte le neutre, le marron la phase, le vert et jaune la terre. Reconnaître ces rôles avant de raccorder évite les inversions qui compromettent la protection.

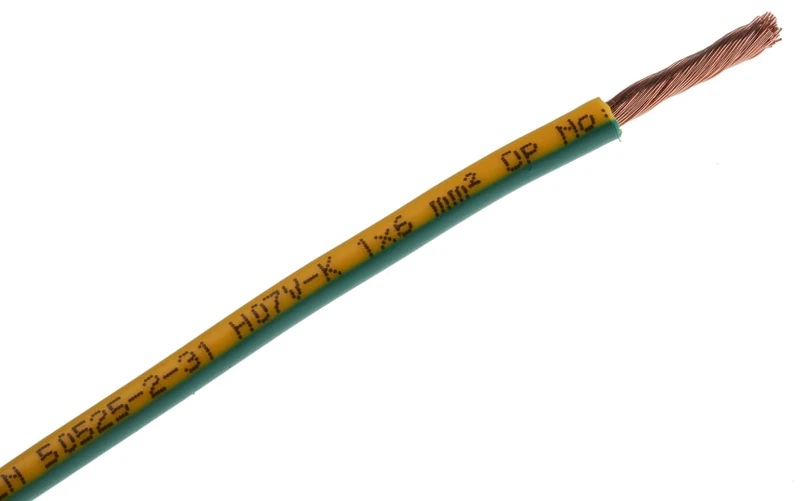

Mais la couleur ne suffit pas pour dimensionner. Il faut lire la section imprimée sur la gaine et la confronter au calibre de protection du circuit, comme je l’explique dans les sections qui suivent.

Le disjoncteur se choisit avant le câble

La section de l’alimentation d’un tableau électrique ne se fixe pas toute seule. Elle dépend d’abord du réglage de l’intensité maximale du disjoncteur de branchement qui protège la ligne en amont.

Elle dépend ensuite de la longueur de l’alimentation entre ce disjoncteur et le tableau, ainsi que de l’éventuelle alimentation d’un tableau secondaire ou divisionnaire depuis le tableau principal. Ces trois données doivent être réunies avant tout chiffrage.

Je commence toujours par relever le calibre du disjoncteur de branchement. C’est lui qui définit le courant maximal que la ligne peut débiter, et donc la capacité minimale que le câble doit offrir sans s’échauffer.

Un câble doit rester cohérent avec le calibre du disjoncteur. Si vous mettez un disjoncteur de fort calibre sur un câble fin, vous perdez toute garantie de protection thermique de la ligne.

C’est exactement pour cette raison que je regarde le marquage du disjoncteur avant de valider une section. Le calibre imprimé sur le module doit rester compatible avec la section du câble et avec le mode de pose de la ligne.

1 Calibre imprimé Calibre imprimé

Disjoncteur divisionnaire

Le calibre imprimé doit rester compatible avec la section du câble et le mode de pose.

Le calibre imprimé est la première information à lire. Il indique le courant nominal pour lequel le disjoncteur est prévu, et c’est cette valeur qui doit être comparée à la capacité du câble de la ligne protégée.

Une fois ce calibre connu, je choisis la section du câble en conséquence. Un disjoncteur modeste accepte des conducteurs plus fins, tandis qu’un calibre élevé exige une section plus importante pour tenir le courant sans échauffement.

La comparaison entre le calibre et la section ne souffre pas d’approximation. Je préfère toujours laisser une marge plutôt que de coller au plus juste, car les conditions réelles de pose modifient la capacité d’évacuation de la chaleur.

Un câble posé en faisceau ou dans une gaine mal ventilée évacue moins bien la chaleur. Dans ce cas, une section supérieure compense la perte de capacité et garde la marge de sécurité nécessaire.

C’est la raison pour laquelle je considère le tableau des sections standard comme un point de départ et non comme une fin. La lecture du calibre réel ouvre le raisonnement, et chaque paramètre de pose vient l’ajuster.

Les sections standard du résidentiel en Tunisie

Les sections usuelles du résidentiel sont bien connues, et je les utilise comme points de départ. Le tableau ci-dessous les rassemble avec l’usage qui leur correspond le plus souvent.

La section de 1,5 mm² convient aux circuits d’éclairage, là où le courant appelé reste faible et constant. La section de 2,5 mm² sert aux prises de courant, qui alimentent des appareils plus variés.

Pour les cuisinières, les plaques de cuisson et les chauffe-eau, on monte en section avec 4 mm² ou 6 mm². Ces appareils demandent un courant plus soutenu, et la gaine doit évacuer la chaleur en conséquence.

Les alimentations principales, celles qui amènent le courant au tableau lui-même, partent généralement de 10 mm² et montent selon le besoin. Dans tous les cas, la section doit rester cohérente avec le calibre du disjoncteur qui protège la ligne.

Ces repères ne remplacent pas un calcul complet. La longueur du trajet et la chute de tension peuvent obliger à monter d’une section, comme je le détaille dans la suite.

Je conseille de noter l’usage exact de chaque circuit avant de choisir. Un circuit qui ne sert qu’à un point lumineux ne demande pas la même section qu’un circuit destiné à alimenter plusieurs appareils énergivores.

La section n’est donc jamais choisie dans l’abstrait. Elle répond à un usage précis, à un calibre de protection, et à une longueur de câble. Rassembler ces trois informations avant de conclure évite la plupart des erreurs.

Compter la longueur de l’alimentation du tableau

La longueur de l’alimentation entre le disjoncteur de branchement et le tableau joue un rôle direct dans le choix de la section. Plus le trajet est long, plus la résistance de la ligne augmente.

Cette résistance se traduit par une chute de tension qui s’ajoute à celle des autres éléments du circuit. Au-delà d’un certain seuil, une section plus grande doit être retenue pour rester sous les limites de l’installation.

Je mesure donc toujours la distance réelle du câble avant de valider une section. Une installation de petite taille tolère une longueur généreuse, tandis qu’un trajet très long impose une section supérieure.

La section n’est donc pas qu’une affaire de courant nominal. La longueur transforme un montage a priori correct en montage hors limite dès que la chute de tension devient trop forte.

C’est cette interaction entre le courant appelé et la longueur du câble qui détermine le seuil à ne pas dépasser. Je surveille ce point sur chaque alimentation de tableau, qu’elle soit courte ou prolongée.

Une erreur que je vois souvent consiste à isoler le calibre du disjoncteur de la longueur de la ligne. Un trajet très long peut transformer un montage apparemment conforme en source de chute de tension excessive.

Pourtant, les deux données se répondent. Le disjoncteur définit le courant maximum de la ligne, et la longueur définit la résistance série qui s’y ajoute. Seul leur couplage donne la section correcte.

La chute de tension, l’autre limite du dimensionnement

La chute de tension augmente avec la longueur du câble et avec le courant appelé. Ces deux facteurs se cumulent, et c’est pourquoi une ligne longue chargée demande une section plus importante qu’une ligne courte.

Lorsque la chute de tension dépasse le seuil admis, les appareils en bout de ligne reçoivent une tension trop basse. Les moteurs tournent moins bien, les appareils sensibles dysfonctionnent, et les conducteurs s’échauffent davantage.

Pour rester sous les limites de l’installation, il faut alors retenir une section plus grande que celle du repère standard. Je vérifie cette condition à chaque longueur de câble, car elle fait souvent basculer le choix d’une section à l’autre.

Le tableau des sections standard donne un bon départ, mais la chute de tension le corrige selon le contexte réel. Une alimentation principale longue partira donc sur une section supérieure à celle d’un montage compact.

Je conseille d’aborder chaque dimensionnement avec ces deux contraintes en tête : le courant maximal du disjoncteur, et la longueur qui conditionne la chute de tension. Les deux ensemble fixent la section minimale acceptable.

Il vaut mieux prévoir une marge dès le départ que de devoir reprendre une ligne plus tard. Reposer un câble pour monter de section coûte plus cher que de choisir la bonne section au premier coup.

La chute de tension se manifeste souvent par des symptômes discrets en bout de circuit. Avant de remettre en cause un appareil, je vérifie d’abord la section et la longueur de la ligne qui l’alimente.

Alimenter un tableau secondaire depuis le tableau principal

Le choix de la section concerne aussi l’alimentation d’un tableau secondaire ou divisionnaire depuis le tableau principal. Ce circuit supplémentaire ajoute une contrainte de dimensionnement qui n’est pas toujours évidente.

Un tableau secondaire puise son courant dans le tableau principal. La section de son alimentation doit donc être cohérente avec la protection qui lui est dédiée, et avec la longueur du trajet qui le relie au tableau principal.

Je raisonne cette ligne comme les autres : quel disjoncteur protège le départ, quelle longueur jusqu’au tableau secondaire, quelle chute de tension en résulte. Ces trois données suffisent à fixer la section d’alimentation.

Ignorer cette alimentation secondaire revient à sous-dimensionner le tableau principal, qui débite vers plusieurs circuits au lieu d’un seul. La charge totale désormais supportée doit rester dans les capacités du point de départ.

C’est pourquoi je vérifie toujours si un tableau secondaire est prévu avant de figer une section. La présence de ce départ supplémentaire modifie le dimensionnement de l’ensemble.

La démarche reste la même que pour une ligne simple, mais s’applique deux fois. Je dimensionne le départ principal, puis l’alimentation du tableau secondaire, en gardant les deux cohérentes entre elles.

Un tableau secondaire rapproche en réalité souvent les protections des usages qu’il dessert. Sa section d’alimentation doit alors supporter la somme des charges attendues sur ses circuits.

Lorsque plusieurs départs sont gérés depuis le même tableau, chaque circuit doit être repéré et associé à une protection cohérente avec la section de son câble, comme le montre le repérage suivant.

1 Disjoncteur divisionnaire Disjoncteur divisionnaire 2 Calibre imprimé Calibre imprimé

Disjoncteurs divisionnaires

Chaque départ doit être repéré et associé à une protection cohérente avec la section de son câble.

1. 1 Disjoncteur divisionnaire
2. 2 Calibre imprimé

Chaque disjoncteur divisionnaire porte un calibre qui correspond au circuit qu’il protège. Associer ce calibre à la section du câble du départ évite de confier à un conducteur un courant supérieur à sa capacité.

Dans un tableau qui alimente un secondaire, cette rigueur compte double. Le repérage des départs vous dit immédiatement quel calibre dessert quel circuit, et donc quelle section est attendue sur chaque ligne.

Le contexte normatif tunisien : STEG et INNORPI

Le choix de la section s’inscrit dans un cadre réglementaire tunisien précis. La STEG est l’opérateur public tunisien de l’électricité et du gaz, et c’est elle qui gère le réseau et les raccordements des installations électriques.

La STEG publie des référentiels techniques pour les installations raccordées à son réseau. Ces documents fixent les exigences techniques des installations et de leurs protections, y compris la logique de dimensionnement des conducteurs.

Je m’appuie sur ces référentiels quand je raisonne un schéma de protection. Leur rôle est de garantir que chaque installation raccordée respecte les mêmes règles de capacité et de sécurité des circuits.

De l’autre côté, les normes tunisiennes elles-mêmes sont publiées par l’INNORPI, sous tutelle du ministère de l’Industrie, des Mines et de l’Énergie. Cet organisme de normalisation fixe les références techniques déjà en vigueur pour les matériels.

Je distingue bien ces deux niveaux dans mon raisonnement. La STEG encadre le raccordement au réseau, tandis que l’INNORPI édite les normes applicables aux installations et aux produits.

Pour les différentiels, la protection des personnes complète la protection des conducteurs. Les différentiels 30 mA protègent les circuits terminaux, et je les intègre à chaque départ qui alimente des usages sensibles.

La règle du dimensionnement reste stable dans ce cadre : la section du câble doit rester cohérente avec le calibre du disjoncteur, et la protection différentielle s’ajoute pour la sécurité des personnes sur les circuits terminaux.

Ces référentiels évoluent avec le temps et les technologies. Pour toute installation récente, je me réfère aux exigences techniques en vigueur au moment du raccordement plutôt qu’à un souvenir.

Le bon réflexe consiste à vérifier l’état des référentiels auprès de la STEG avant de figer un schéma de distribution. Les exigences peuvent changer, et une section choisie sur un document périmé devient vite obsolète.

Je ne prétends pas mener une intervention sur place, mais je transpose ce raisonnement de dimensionnement à l’environnement tunisien tel que ces référentiels le décrivent. La démarche technique reste celle d’un électricien confronté à une alimentation de tableau.

Relire le marquage du disjoncteur avant raccordement

Avant de raccorder un circuit, je contrôle la section lue sur la gaine du câble et je la compare au calibre affiché sur le disjoncteur. Cette double lecture évite les erreurs les plus fréquentes de dimensionnement.

Le calibre se lit directement sur le module, en général dans la partie basse du disjoncteur. Une fois cette valeur en tête, la section du câble du circuit doit lui correspondre, en tenant compte du mode de pose.

Ce contrôle prend quelques secondes mais protège tout le circuit. Un écart entre le calibre et la section se traduit soit par un risque de surchauffe, soit par une protection qui déclenche à tort pour une charge pourtant normale.

Sur un tableau triphasé, la même précaution s’applique à chaque module. Le marquage se lit en bas du module, avant de comparer avec la section du câble du circuit qu’il dessert.

1 Marquage C16 Marquage C16

Tableau triphasé Resi9

Le calibre se lit en bas du module, avant de comparer avec la section du câble du circuit.

Le repère C16 sur un module indique le courant nominal du disjoncteur et sa courbe de déclenchement. Cette donnée permet de vérifier que la section du câble du circuit est bien adaptée à ce calibre.

Je fais ce contrôle de lecture à chaque départ, avant tout raccordement. C’est l’étape qui ferme le raisonnement de dimensionnement : le calibre fixé, la longueur mesurée, la chute de tension vérifiée, la section confirmée par la lecture sur la gaine.

Guide de dimensionnement en pratique

Je résume ici la séquence que je suis pour dimensionner une alimentation de tableau. Elle part du calibre de protection, passe par la longueur du trajet, et se termine par la vérification de la chute de tension avant raccordement.

Chaque étape s’appuie sur la précédente. Le calibre ouvre le raisonnement, la longueur le complète, et la chute de tension ajuste le résultat final.

La lecture de la section sur la gaine est la dernière barrière. Elle garantit que le câble réellement posé correspond à celui qui a été dimensionné, avant que le courant ne circule.

Je récapitule les points qui font basculer une section d’un repère à l’autre. Un trajet long ou un fort courant appelé imposent une section supérieure, tandis qu’un montage compact se satisfait du repère standard.

Cette vérification rapide évite l’essentiel des erreurs de dimensionnement. Elle prend moins d’une minute et protège durablement l’installation contre la surchauffe des conducteurs.

Le raisonnement complet tient en une logique simple que je détaille particulièrement dans mon travail. La section se choisit à partir du calibre de protection, se corrige selon la longueur, et se valide par la chute de tension avant le raccordement.

Ce qu’il faut retenir du dimensionnement tunisien

Les repères du résidentiel tunisien se retiennent facilement. L’éclairage demande 1,5 mm², les prises 2,5 mm², les appareils de forte puissance 4 mm² ou 6 mm², et les alimentations principales 10 mm² et plus.

Ces valeurs ne valent que si chaque section reste cohérente avec le calibre du disjoncteur qui protège la ligne. Cette cohérence est la condition première de la sécurité des conducteurs.

La longueur de l’alimentation intervient ensuite comme correcteur. Un trajet long oblige souvent à monter d’une section pour garder la chute de tension sous le seuil admis.

Enfin, la protection des personnes par différentiel 30 mA complète la protection des conducteurs sur les circuits terminaux. Les deux logiques se superposent sans se remplacer.

Je rappelle que ces repères s’appuient sur les référentiels techniques que la STEG publie pour les installations raccordées à son réseau, et sur les normes que l’INNORPI édite côté tunisien. C’est ce cadre qui donne aux sections standard leur valeur réglementaire.

Le dimensionnement d’une alimentation de tableau se résume donc à une logique reproductible. Relever le calibre, mesurer la longueur, vérifier la chute de tension, contrôler la section sur la gaine avant de raccorder.

Cette séquence, appliquée à chaque ligne, protège aussi bien le tableau principal que ses départs secondaires. Elle s’adapte aux montages simples comme aux distributions qui desservent plusieurs sous-tableaux.
