Eltako-Funkempfänger-Test: ESR64NP-IPM

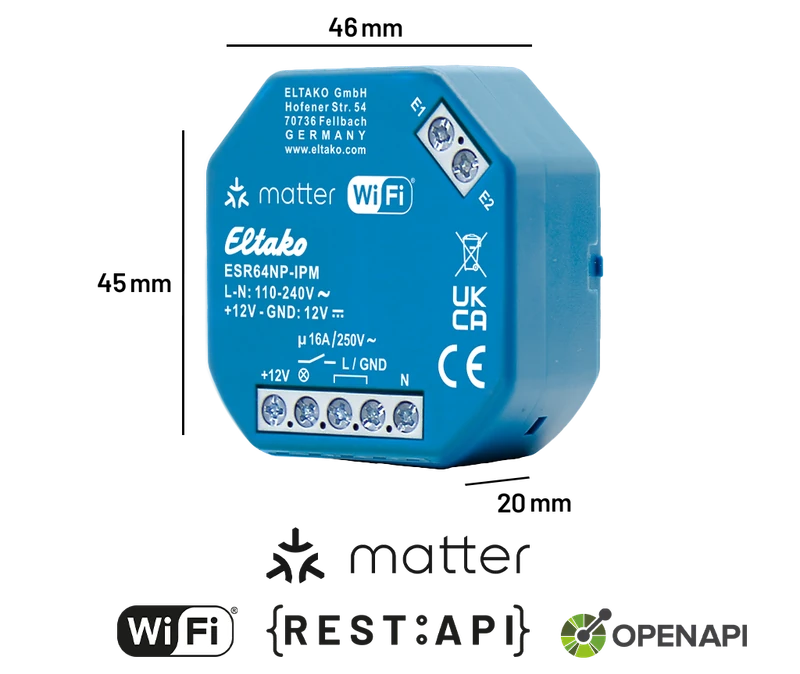

Der Empfänger Eltako ESR64NP-IPM ist ein Einbau-Mikromodul für Beleuchtungsstromkreise: 16 A bei 250 V AC, Käfigklemmen und Anbindung Matter über Wi-Fi. Er wird so nah wie möglich an der Leuchte montiert, dort, wo ein Wandschalter das Öffnen einer Wand erfordern würde.

Ich habe ihn auf mehreren Baustellen im Altbau verbaut und auf meiner Werkbank wiederholt getestet: wiederholte Ein- und Ausschaltzyklen, Anziehen der Klemmen, Nacharbeiten an der Verkabelung.

Mein Urteil betrifft die mechanische Qualität der Klemmenblöcke und das Verhalten des 16-A-Relais, ergänzt durch die Konfiguration in der App und die Matter-Integration. Der Rest der Produktpalette und die Positionierung der Marke stehen in meinem Eltako-Test.

Hier behandle ich nur den Empfänger: was er schaltet, wo er sitzt, wie er gepairt wird. Das ist die Montage, die ich mir ansehe, wenn ein bestehender Stromkreis an der vorgesehenen Schaltstelle keinen Neutralleiter hat.

Das Modul ersetzt weder die Absicherung des Abgangs noch den Fehlerstromschutzschalter: Es fügt sich nachgeschaltet in einen bestehenden Stromkreis ein. Bevor ich die Referenz wähle, nehme ich mir deshalb den Schaltplan des Stromkreises und die Art der zu schaltenden Lasten vor.

Was der Empfänger ESR64NP-IPM zu einem Beleuchtungsstromkreis beiträgt

Eltako beschreibt einen Schaltaktor für Beleuchtung, Steckdosen und 230-V-Anwendungen. Das Modul erhält die Versorgung, schaltet die Last und wird dann über Matter, über die App oder über eine beibehaltene kabelgebundene Steuerung angesteuert.

Das ist die Lösung, die ich mir ansehe, wenn das Verlegen eines Wandkabels eine Dekoration beschädigen würde, oder wenn der Schaltstelle der Neutralleiter fehlt. Die vollständige Methode steht im Leitfaden zum vernetzten Schalter ohne Neutralleiter.

Die Montage an der Leuchte hat einen einfachen Vorteil: Der Neutralleiter ist dort vorhanden, eindeutig und dauerhaft. Das Modul arbeitet so nah wie möglich an der Last, in der Deckenanschlussdose oder im Baldachin der Hängeleuchte.

Ein Relais 16 A mit Schaltung im Nulldurchgang

Das Datenblatt nennt einen NO-Kontakt 16 A / 250 V AC. Die Ansteuerung ist hybrid, elektronisch und über Relais, mit einer Schaltung im Nulldurchgang der Sinuskurve: Der Lichtbogen beim Öffnen wird begrenzt, und sowohl die Kontakte als auch die Lasten werden geschont.

Die zulässigen Lasten sind groß: 600 W LED bei 230 V und 2 000 W bei Glüh- oder Halogenlampen. Bei meinen Schaltspieltests verliefen die Einschaltströme der LED-Treiber ohne Verkleben des Leistungskontakts.

Das ist ein Schaltaktor: Ein oder Aus. Die Dimmung gehört nicht zu seinen Funktionen, und er ersetzt keinen Dimmer in einem Raum, der einen braucht.

Nicht potenzialfreier Ausgang: Was das für die Verdrahtung ändert

Das Zertifizierungsdatenblatt beschreibt einen nicht potenzialfreien NO-Kontakt. Die Last bleibt also auf die Modulspannung bezogen, anstatt von ihr isoliert zu sein, wie bei einem potenzialfreien Kontakt.

Das bedeutet nicht, dass die Serie 64 auf diese Verdrahtung festgelegt ist. Eltako bietet den ESR64PF-IPM an, wenn ein potenzialfreier Kontakt benötigt wird: dasselbe Mikromodul-Konzept, mit einem potenzialfreien NO-Kontakt für 16 A.

Diese Referenz ist passend, wenn der geschaltete Stromkreis elektrisch von der Modulversorgung getrennt bleiben muss.

Konsequenz für einen Austausch: Ich zeichne den Schaltplan des Stromkreises ab, bevor ich abklemme, denn eine für einen potenzialfreien Kontakt ausgelegte Schaltung lässt sich nicht unverändert übertragen. Die Ausgangslogik bleibt die eines korrekt abgesicherten Endstromkreises.

Käfigklemmen mit aufsteigendem Klemmbügel

Der Punkt, der mich überzeugt, ist die Käfigklemme. Die Schraube reibt nicht auf dem Kupfer: Sie hebt einen Metallbügel an, der den Leiter mit gleichmäßigem Druck anpresst.

1 Käfigklemme Käfigklemme

Käfigklemme

Die Käfigklemme am Anschlussblock erkennen, bevor die Ader eingeführt wird.

Sparx Elec

Eine flexible Leuchtenader lässt sich ohne Aderendhülse anschließen, ohne beim Anziehen gequetscht oder zurückgedrückt zu werden. Beim direkten Anziehen unter der Schraube ist es das blanke Kupfer, das die ganze Kraft ohne diese Verteilung aufnimmt.

Der Vorgang erfordert einen isolierten Flachschraubendreher 1 000 V mit 2,5 oder 3 mm. Die Öffnung führt die Klinge, und das Metallgewinde erlaubt ein kräftiges Anziehen, ohne das Gewinde zu überdrehen.

Für die Brücken rund um das Modul verwende ich Wago-Klemmen 221: Die Abzweigungen bleiben sichtbar und lassen sich prüfen, bevor das Gehäuse wieder geschlossen wird.

Ein gleichmäßiges Anziehen altert besser als ein gequetschter Kontakt: Die saisonalen Wärmedehnungen lockern keinen Klemmbügel, der über die gesamte Leiteroberfläche arbeitet.

Drei Aufnahmen aus meinem Test zeigen die Klemmen, die Verdrahtung und den Platz im Deckenbaldachin. Die Bilder sind keine Anleitung zum Arbeiten unter Spannung; vor dem Eingriff wird der Stromkreis sicher freigeschaltet und die Spannungsfreiheit geprüft.

Klemmblock und Werkzeug beim Testaufbau.

Die Verdrahtung vor dem Verschließen der Leuchte.

Platzbedarf und Klemmen im Baldachin.

1 / 3

Eingänge +E1 und -E2: eine kabelgebundene Steuerung beibehalten

Die Klemmleiste trägt zwei Hilfseingänge mit der Bezeichnung +E1 und -E2. Sie nehmen einen kabelgebundenen Taster auf, ergänzend zur Funksteuerung, wenn der Kunde an seiner Wandbedienung festhält.

Das ist der Vorteil der Montage an der Deckenleuchte: Die vernetzte Steuerung fügt einen Zugang hinzu, ohne das Bestehende zu verbauen. Wenn du von einem einfachen Schaltpunkt ausgehst, bleibt der Anschluss eines Schalters die Grundlage, die du kennen musst, bevor du an die Korrespondierenden gehst.

Der Anschluss erfolgt spannungsfrei, nach dem Identifizieren der Adern. Diese beiden Eingänge übertragen einen Schaltbefehl: Sie ersetzen nicht die Versorgung des Moduls.

Bei einem Austausch sind sie es, die es ermöglichen, die bestehende Wandleitung nicht neu zu verlegen. Ich prüfe ihre aufgedruckte Kennzeichnung, bevor ich anziehe, statt mich auf einen Schaltplan aus dem Gedächtnis zu verlassen.

Kabelgebundene Steuerung oder Matter-Steuerung: Wie ich wähle

Die beiden Zugänge stehen sich nicht entgegen: Ich kombiniere sie fast immer. Die Frage ist nicht, zwischen dem Taster und der App zu wählen, sondern zu wissen, welcher die tägliche Nutzung trägt.

In einem Schlafzimmer oder einem Flur bleibt die Wandbedienung der natürliche Handgriff. Die Matter-Steuerung ergänzt eine Auslösung von einem anderen Zugang, ohne den Handgriff zu ersetzen, den der Kunde bereits kennt.

In einem Wohnzimmer, in dem die Szenen abends ausgelöst werden, ist es umgekehrt: Die App und die Automatisierungen übernehmen, und die kabelgebundene Steuerung wird zur Notlösung.

Der EnOcean-Adapter dagegen ist gerechtfertigt, wenn der Kunde auf einen batterielosen Taster Wert legt oder wenn keine Ader den gewünschten Platz erreicht. Ich kalkuliere ihn getrennt vom Modul, als Option.

Ich stelle dem Kunden vor der Kalkulation zwei Fragen: Wer die Steuerung täglich nutzt, und von wie vielen Zugängen aus. Die Antworten bestimmen den Montageort und die Verkabelung, die neu zu verlegen ist.

Wenn nur eine Person die Leuchte von einem einzigen Zugang aus bedient, genügt das Deckenmodul und die kabelgebundene Steuerung bleibt bestehen. Wenn zwei Zugänge ohne Verbindung gewünscht sind, übernimmt Matter.

Ich behalte immer eine physisch zugängliche Bedienung im Raum. Das ist ein Prinzip für die Fehlersuche: Wenn das Netzwerk oder die App die Ursache sind, bleibt ein Handgriff, der funktioniert.

Wann ich dieses Modul nicht einbaue

Drei Situationen lassen mich vom Einbau absehen: eine Last oberhalb der Werte des Datenblatts, ein Einbauort ohne Neutralleiter und ein Raum, der eine Dimmung verlangt.

Im ersten Fall überdenke ich die Verteilung der Leuchten oder die Wahl des Kontakts. Im zweiten Fall suche ich einen anderen Anschlusspunkt, bevor ich irgendetwas öffne.

Im dritten Fall bleibt ein Dimmer die Antwort: Das Modul zu behalten wäre ein Planungsfehler, kein Kompromiss auf der Baustelle.

Und wenn die Dose keinen Platz für das Modul und seine Leiter lässt, sage ich es dem Kunden, bevor ich mich festlege. Eine Nacharbeit nach dem erneuten Verschließen kostet mehr als die Vorbereitung.

Montage unter dem Baldachin: Was ich bei der Renovierung bestätigt habe

Ich habe diesen Einbau in einer Wohnung bestätigt, in der eine dekorative Wohnzimmer-Hängeleuchte von zwei Zugängen aus gesteuert werden sollte, ohne drahtgebundene Verbindung zwischen ihnen.

Das Gehäuse findet im konischen Volumen eines metallischen Deckenbaldachins Platz, neben dem Aufhängebügel. Eltako gibt einen Bauraum von 46 x 45 mm bei 20 mm Tiefe an: Der Einbau kommt ohne erneutes Anbohren der Decke aus.

Das ist der typische Fall der Altbauwohnung: Die vorhandenen Schalter haben keinen Neutralleiter, und die Deckendose ist oft der einzige saubere Anschlusspunkt. So vermeidest du Stemmarbeiten, Verputzarbeiten und das Nachstreichen der Farbe.

Bevor ich wieder schließe, teste ich die Leiterführung und den Platzbedarf, bei spannungsfreiem Stromkreis. Eine Montage, bei der die Drähte gegen die Schrauben gedrückt werden, lässt eine Nacharbeit erwarten.

Zwei Kontrollen entscheiden über den Erfolg: Die Tiefe der Dose muss das Modul und seine Leiter aufnehmen, und die Leuchte hängt an einer unabhängigen mechanischen Halterung. Alte Decken ohne Leuchtenanschlussdose erfordern diese zweite Kontrolle.

Der Rest der Montage hängt an der Vorbereitung: angepasste Längen, markierte Adern, zugängliche Wago. Das verhindert, dass man die Abdeckung zwei Tage später wieder abmontieren muss.

Auf meinem Prüfstand montiere ich das Modul mit seinen Wago und einem Netzkabel, bevor ich es an die Decke halte. Die Leitungsführung und der Platzbedarf lassen sich so prüfen, ohne umsonst in der Höhe zu arbeiten.

Die Montagefehler, die ich am häufigsten korrigiere

Es sind fast immer dieselben, und keine davon erfordert ein besonderes Werkzeug. Die erste betrifft das Festziehen: eine flexible Ader, die vor dem Einführen in die Klemmenleiste von Hand verdrillt oder unter der Spitze des Schraubendrehers eingeklemmt wird.

Ein schief eingeführter Draht endet schlecht: Ich ziehe vorsichtig an jeder Ader nach dem Festziehen, bevor ich das Modul einsetze, und drehe beim geringsten Zweifel wieder auf.

Die zweite betrifft die Längen: Zu kurze Adern machen es unmöglich, das Modul flach vorzubereiten, und zu lange Adern sammeln sich hinter der Abdeckung.

Die dritte ist die Reihenfolge der Tests: Wer die Abdeckung vor dem Koppeln schließt, muss sie wieder abmontieren. Ich lasse die Abdeckung offen, bis die kabelgebundene Steuerung und der vernetzte Zugriff beide antworten.

Markierungen und Beschriftung: Was ich dem Nächsten hinterlasse

Ein Montagepunkt ohne Markierung wird zum Rätselraten für den nächsten Monteur. Ich markiere Phase, Neutralleiter, Leuchtenausgang und Schutzleiter vor dem Abmontieren und übernehme beim Wiederanbau die gleichen Markierungen.

Bei einem Austausch kommen Versorgung und Ausgang manchmal auf derselben Seite des Hauses an: ohne Etikett ist die Vertauschung mit einem Handgriff erledigt und das Modul schaltet die falsche Leitung.

Ich notiere außerdem die gewählte Konfiguration und die Pairing-Kennung in der Mappe des Kunden. Das macht einen späteren Einsatz einfach, bei diesem Modul wie beim Rest der Verteilung.

Zum Schluss prüfe ich die mechanische Belastbarkeit: Die Leuchte darf niemals an den Adern ziehen, auch nicht, wenn man sie zum Wechseln eines Leuchtmittels bewegt.

Matter über Wi-Fi: Pairing und lokaler Betrieb

Der Empfänger ist Matter 1.2-zertifiziert: Das CSA-Datenblatt nennt eine Zertifizierung vom 10. Juli 2024, eine zertifizierte Firmware 2.0.0 und einen Transport über Wi-Fi und Bluetooth.

Das Pairing erfolgt über den QR-Code des Geräts, der vom gewählten Ökosystem eingelesen wird. In meinem Versuch mit Apple Home wurde das Zubehör schnell als steuerbare Lichtquelle erkannt.

Die Befehle laufen lokal über das Wi-Fi-Netz, ohne zwischengeschalteten Cloud-Server. Während meines Versuchs war zwischen Befehl und Schalten keine wahrnehmbare Verzögerung festzustellen. Das ist ein Nutzungseindruck, keine von mir gemessene Latenz.

Die Produktseite listet die kompatiblen Ökosysteme auf: Apple Home, Amazon Alexa, Google Home und Samsung SmartThings. Anschließend wird das Gerät einem Raum zugeordnet und nimmt an den Automatisierungen des Zuhauses teil.

In der Praxis deckt Matter die tägliche Nutzung ab, und die App behält die Konfiguration. Diese Aufteilung macht das Modul ohne proprietäres Gateway steuerbar.

Die auf der Produktseite in OpenAPI dokumentierte REST API eröffnet einen zusätzlichen Weg zur lokalen Integration, außerhalb der Assistenten für Endverbraucher.

Bevor ich ein Wi-Fi-Modul empfehle, prüfe ich die Netzabdeckung am Deckenstandort. Ein Metallgehäuse oder eine dicke Deckenplatte kann die Verbindung beeinträchtigen, selbst wenige Meter von der Box entfernt.

Die App Eltako Connect: Was nicht über Matter läuft

Die App fügt die Wi-Fi-Geräte über den QR-Code ins Netzwerk ein, lernt Produkte an, verwaltet die Automatisierungen und einen Kalender und ermöglicht es, eine Konfiguration zu sichern, um sie von einem Modul auf ein anderes zu übertragen.

Sie ruft die Updates der Wi-Fi-Geräte ab und löst sie aus, einschließlich der OTA-Updates, die über die 2,4-GHz-Verbindung bereitgestellt werden. Sie ist es auch, die die Serie 64 und den EnOcean-Adapter EOA64 konfiguriert, optional.

Das Relais wird in der App eingestellt: Die Modi decken den Stromstoßschalter, das Dauerrelais, Varianten mit Zeitfunktion und eine Zeitschaltuhr mit Ausschaltvorwarnung ab.

Das ist der einzige Moment, in dem die Oberfläche technisch wird: Beim ersten Pairing bittet die App dich, das Profil zu prüfen, bevor du einen Sender bestätigst. Ohne Anhaltspunkt brauchst du die Anleitung vor Augen.

Sobald die Einstellungen stehen, notiere ich die gewählte Konfiguration in der Kundenakte. Das Backup der App hilft an dem Tag, an dem ein Modul ersetzt werden muss.

Die Updates laufen über die Wi-Fi-Verbindung des Moduls. Ich löse sie vor der Inbetriebnahme aus und nicht erst danach, wenn alles wieder verschlossen und verstaut ist.

Um die Kosten eines kompletten vernetzten Projekts einzuordnen, stehen die Größenordnungen in meinem Dossier zum Preis der Hausautomation: das Modul allein macht nicht das Budget einer Installation aus.

Wartung, Verschleiß und Fehlerbehebung nach dem Einbau

Eine vernetzte Installation altert wie der Rest der Wohnung: Es fehlen nicht die komplizierten Handgriffe, es fehlt die Nachverfolgung. Deshalb hinterlasse ich eine einfache Notiz für den Kunden, mit dem Raum, dem gewählten Modus und dem verwendeten Zugang.

Ein Unterputzmodul ist nicht mehr zu sehen, sobald die Dose wieder geschlossen ist. Ohne diese Notiz öffnet der nächste Techniker die Dosen auf gut Glück, und ein Einsatz von wenigen Minuten wird zur Suche.

Ich teste zuerst die kabelgebundene Steuerung, wenn es eine gibt. Wenn sie funktioniert, scheiden der Stromkreis und das Relais als Ursache aus, und ich schaue auf das Netzwerk, die App oder den Assistenten.

Wenn nichts reagiert, schalte ich den Stromkreis ab, ich prüfe die Spannungsfreiheit, dann gehe ich die Anschlüsse einen nach dem anderen durch. Ich arbeite vom Zugänglichsten zum am wenigsten Zugänglichen: zuerst das Netzwerk, dann die Dose.

Schließlich vergleiche ich die Einstellungen der App mit der beim Einbau hinterlassenen Notiz. Ein versehentlich geänderter Modus erklärt manchmal ein unerwartetes Verhalten, ohne dass irgendein Bauteil die Ursache ist.

Nichts davon erfordert ein besonderes Werkzeug: ein isolierter Schraubendreher, ein Spannungsprüfer und der Zugang zur App reichen aus, um alles noch einmal durchzugehen.

Was ich prüfe, bevor ich diesen Empfänger empfehle

Drei Bedingungen entscheiden über die Montage, und ich prüfe sie bevor ich die Referenz für das Angebot vorschlage.

• Relais 16 A / 250 V AC mit Schaltung im Nulldurchgang
• Käfigzugklemmen, die den flexiblen Leiter ohne Aderendhülse aufnehmen
• Matter über Wi-Fi, lokal ansteuerbar, ohne proprietäres Gateway
• Eingänge +E1 und -E2, um einen kabelgebundenen Taster beizubehalten
• App Eltako Connect für die Modi, die Automatisierungen und die Updates

• Nicht potenzialfreier Ausgang beim ESR64NP-IPM: für einen potenzialfreien Kontakt den ESR64PF-IPM mit 16 A derselben Serie prüfen
• Tiefe der Dose: Das Modul und seine Leiter brauchen Platz hinter einem vorhandenen Einbaugerät
• Neutralleiter erforderlich am Montagepunkt, wie bei jedem 230 V-Empfänger
• Erstmalige Kopplung in der App, wobei das Profil zu prüfen ist
• Preis nicht veröffentlicht vom Hersteller, beim Fachhandel zu erfragen

Das sind fachliche Prüfungen, keine Vorbehalte gegen das Modul: Die Hardware hält, was sie verspricht, wenn der Stromkreis bereit ist, sie aufzunehmen.

Preis und Beschaffung des ESR64NP-IPM

Der empfohlene Preis wird nicht veröffentlicht, weder auf den Produktseiten des Herstellers noch im Datenblatt. Den Tarif erfragt man also beim Fachhandel, der die Marke führt.

Das ändert nichts an der technischen Entscheidung: Das Budget beurteilt man mit dem Modul, der Dose und dem Arbeitsaufwand für die Montage. Um das Ganze einzuordnen, zeigt der vernetzte Stromverteiler, wo diese Module in eine bestehende Installation passen.

Bei einer Renovierung bleibt der größte Posten die Nacharbeit an der Oberfläche: eine Decke öffnen, wieder verschließen, neu streichen. Ein gut gewähltes Modul nützt nichts, wenn die Montage schlampig ausgeführt wird.

Der letzte Rundgang, bevor ich die Baustelle verlasse

Wenn die Abdeckung wieder geschlossen und die Möbel aufgestellt sind, wiederhole ich den vollständigen Test: Ein- und Ausschalten über die kabelgebundene Steuerung, über die App und über den Sprachassistenten.

Ein teilweiser Test rächt sich beim ersten Anruf des Kunden, oft wegen eines Details, das sich in wenigen Minuten vor Ort beheben lässt.

Ich prüfe außerdem, dass die Leuchte nicht an den Adern zieht, wenn man sie bewegt, und dass sich die Abdeckung ohne Kraftaufwand schließen lässt. Ein eingequetschtes Modul hinter einer Abdeckung kündigt Nacharbeit an.

Ich notiere den Kopplungscode vom Etikett und füge ihn zusammen mit dem gewählten Modus der Konfigurationsnotiz bei. An dem Tag, an dem das Modul ersetzt werden muss, erfolgt die Übernahme ohne Suchen.

Ich übergebe dem Kunden den Namen der App Eltako Connect, den abgedeckten Raum und den betroffenen Stromkreis im Verteiler. Das ist kurz, und es erspart, alles am Telefon erneut zu erklären.
