Diferencial que salta sin motivo: causas

Un diferencial que salta sin motivo aparente es el cuadro eléctrico reaccionando a una fuga de corriente. En España, este disparo se rige por el Reglamento Electrotécnico de Baja Tensión (REBT), aprobado por el Real Decreto 842/2002, que fija las reglas de las instalaciones y, en su instrucción ITC-BT-24, la protección diferencial obligatoria de los hogares. Entender por qué salta el diferencial, es entender lo que mide: la diferencia entre la corriente que entra y la que sale del circuito. En cuanto una parte de la corriente se escapa hacia tierra, el aparato corta.

Un interruptor diferencial nunca dispara por capricho: actúa de forma preventiva al detectar una fuga a tierra que supera su umbral de 30 mA, protegiendo a las personas contra contactos indirectos. En la práctica, el diagnóstico exige aislar cada magnetotérmico aguas abajo, comprobar electrodomésticos con resistencia o motor, revisar cajas de derivación húmedas y medir el aislamiento del cableado fijo antes de manipular el cuadro general.

Este disparo puede ocurrir en cualquier momento: de madrugada, durante un programa de lavado, al volver de vacaciones, o justo después de una tormenta. En todos los casos, la manera de proceder es la misma: cortar la corriente, localizar el circuito culpable, probar los aparatos uno a uno, y no rearmar hasta haber eliminado la causa. Es este procedimiento el que desarrollo a lo largo del artículo, con las reglas del REBT que encuadran las instalaciones en España.

Lo que mide realmente el interruptor diferencial

Un interruptor diferencial compara de forma permanente las corrientes que entran y salen entre la fase y el neutro. En una instalación sana, todo lo que sale por la fase vuelve por el neutro. Si detecta una diferencia, es que una parte de la corriente toma otro camino, generalmente hacia la tierra a través de un defecto de aislamiento, un aislamiento degradado o una persona.

Cuando la fuga alcanza unos 30 mA, el diferencial corta la alimentación para proteger a las personas contra la electrocución. Es la sensibilidad estándar para la protección de personas: una corriente más elevada que atraviese el cuerpo puede provocar una fibrilación ventricular. El dispositivo reacciona en pocos milisegundos, cortando en menos de 50 milisegundos según el REBT.

Para visualizar el fenómeno, se puede imaginar un circuito cerrado en el que la corriente circula como el agua en un bucle. Mientras el bucle es estanco, el caudal que sale es idéntico al que vuelve. En cuanto aparece una fuga —un aislamiento perforado, un conductor en contacto con una masa conductora, agua que crea un camino—, una parte de la corriente abandona el bucle. El diferencial no mide la fuga en sí: mide el desfase entre la ida y la vuelta. En cuanto ese desfase supera la sensibilidad del aparato, el corte es inmediato.

Este corte es voluntariamente muy rápido. El objetivo no es proteger la instalación en sí, sino a las personas que la tocan. Un defecto de aislamiento puede volver conductora la carcasa metálica de un aparato; si alguien la toca al mismo tiempo, la corriente puede atravesar su cuerpo. Cortando desde 30 mA, el diferencial limita la duración de la exposición y reduce el riesgo para la persona. Por eso se habla de protección de personas.

Hay que distinguir dos aparatos que se confunden a menudo: el interruptor diferencial «corta» al detectar una fuga de corriente, mientras que el automático (magnetotérmico) protege el circuito contra las sobrecargas y los cortocircuitos. Cuando el diferencial salta, no es una sobrecarga la que está en juego: es una fuga.

Una observación útil para el resto del diagnóstico: el disparo de un interruptor diferencial no da, por sí solo, el nombre del circuito en causa. El aparato corta la alimentación de uno o varios circuitos a la vez, según cómo esté organizado el cuadro. El rastreo es por tanto más amplio que con un automático, que solo corta un circuito. Por eso el procedimiento de diagnóstico empieza por aislar los circuitos uno a uno.

Un rearme que no aguanta en posición alta significa que el defecto persiste. Bajar la palanca (posición OFF) y luego subirla (posición ON) es la secuencia correcta de rearme. No forzar nunca el rearme ni bloquear la palanca: un diferencial que salta en bucle es una señal de alarma, no una molestia.

Interruptor diferencial y automático: dos protecciones, dos funciones

El cuadro eléctrico de una vivienda contiene varios tipos de aparatos modulares montados sobre carril, y es habitual confundir sus funciones. Sin embargo, esta distinción está en el centro del diagnóstico: según el aparato que haya disparado, la búsqueda no se lleva a cabo de la misma manera.

El interruptor diferencial es un aparato ancho, a menudo colocado a la cabeza de una fila, que protege varios circuitos a la vez. Corta la alimentación cuando detecta una fuga de corriente a tierra superior a su sensibilidad, generalmente 30 mA. Su disparo señala un defecto de aislamiento, un aparato averiado o humedad, pero no dice qué circuito exacto está en causa: corta todo lo que se encuentra después de él.

El automático magnetotérmico, en cambio, es un aparato más estrecho que protege un solo circuito terminal: las tomas de una habitación, el alumbrado, el horno, y así sucesivamente. Reacciona a las sobrecargas y a los cortocircuitos, no a las fugas a tierra. Cuando dispara, el problema es casi siempre una sobreintensidad en ese circuito preciso: demasiados aparatos conectados a la vez, o un defecto franco entre conductores.

También existen diferenciales magnetotérmicos, que combinan las dos funciones: detectan las fugas a tierra como un interruptor diferencial y las sobreintensidades como un automático. El diagnóstico debe empezar por una lectura atenta del cuadro: qué aparato ha saltado, y qué protege exactamente.

En la práctica, miro primero la posición de las palancas. Una palanca bajada en un módulo estrecho señala un problema de sobrecarga o de cortocircuito en un circuito preciso. Una palanca bajada en un módulo ancho, a la cabeza de una fila, orienta hacia una fuga de corriente y hacia la búsqueda circuito por circuito que describo más adelante.

Las causas frecuentes de disparo en España

Las causas se agrupan en algunas familias que recorro en el mismo orden durante un diagnóstico: los aparatos conectados, la humedad, los cables y el propio cuadro.

Este orden no es casual: va de lo más probable a lo más raro, y de lo más simple de comprobar a lo más largo de controlar. En la gran mayoría de los casos, la causa se encuentra en el lado de los aparatos conectados. Solo después de haber eliminado esta familia se presta atención a la instalación fija.

Un electrodoméstico averiado

Es la causa más corriente. Un aparato cuyo aislamiento está degradado deja pasar una parte de la corriente hacia la tierra. Lavadora, lavavajillas, termo, horno: los aparatos que calientan o que contienen agua desarrollan más fácilmente defectos de aislamiento. La prueba es simple: desenchufar los aparatos del circuito afectado y ver si el diferencial aguanta.

Pongamos un ejemplo concreto. Una lavadora dispara el diferencial a mitad de programa, en el momento en que la resistencia de calentamiento se pone en marcha. La resistencia es el elemento más solicitado térmicamente del aparato: su aislamiento puede agrietarse con el tiempo y dejar pasar la corriente hacia la masa. La prueba consiste en desenchufar la lavadora, rearmar el diferencial y relanzar un programa: si el cuadro aguanta, el aparato está en causa.

El mismo razonamiento vale para un termo, un lavavajillas o un horno. La regla que doy es simple: un aparato que dispara el diferencial de forma repetida, a menudo en el mismo momento de su ciclo, debe desenchufarse y controlarse. Una vez identificada la causa, el aparato no debe volver a utilizarse hasta haber sido reparado o sustituido.

La humedad y el mal tiempo

Una toma exterior, un alumbrado de jardín, una canalización que recibe infiltraciones de agua: la humedad crea un camino conductor hacia la tierra. El disparo ocurre a menudo después de la lluvia o cuando el tiempo se vuelve húmedo. Es una señal que hay que tomar en serio, porque el agua y la electricidad nunca se mezclan.

La humedad es una causa que se observa con el tiempo. Un diferencial que salta de vez en cuando, sin lógica aparente, merece que se anoten las circunstancias: ¿es después de una lluvia intensa, después de regar el jardín, en primavera cuando el suelo se descongela? Estos indicios orientan hacia una canalización enterrada, una toma exterior o un registro mal estanco.

La dificultad con la humedad es que puede desaparecer por sí misma cuando el tiempo se seca, lo que vuelve el defecto intermitente y difícil de reproducir. El circuito culpable se encuentra entonces por el método de eliminación: bajar los automáticos uno a uno, rearmar, observar. Una vez aislado el circuito, hay que inspeccionar su recorrido, en particular los pasos al exterior y los puntos de entrada de agua.

Un cableado defectuoso o antiguo

Las canalizaciones dañadas, las conexiones flojas en el cuadro, el aislamiento degradado de los conductores: todo esto puede crear una fuga. Una conjunción de dos aparatos averiados también es posible: cada uno deja pasar un poco de corriente, y la suma supera el umbral del diferencial.

El cableado antiguo es frecuente en las instalaciones viejas, cuyos conductores han envejecido durante décadas. Un aislamiento que se endurece, se agrieta o se descompone puede poner el conductor en contacto con una masa o con la tierra. Las conexiones flojas en el cuadro, por su parte, calientan y acaban por crear defectos a veces difíciles de localizar sin abrir el capó.

Durante las tormentas, varios factores pueden provocar el disparo: las sobretensiones causadas por los rayos, el aumento de la humedad que afecta a los cables con aislamiento dañado, la reducción de la resistencia del suelo que facilita los cortocircuitos. Si el diferencial salta por la noche en épocas húmedas, la condensación acumulada en instalaciones exteriores o en sótanos y garajes puede ser la causa.

Un diferencial averiado o un aparato con armónicos

Un diferencial antiguo o dañado puede dispararse sin motivo aparente: al no detectar correctamente las fugas reales, salta ante cualquier corriente, por pequeña que sea. Si el aparato es antiguo o ha sufrido una sobrecarga, su sustitución por un profesional es la solución.

Algunos aparatos con fuentes de alimentación de baja calidad generan armónicos de alta frecuencia que interfieren con el funcionamiento normal del diferencial. Este fenómeno afecta sobre todo a cargadores, lámparas LED de gama baja y electrónica de consumo de bajo coste. Un diferencial superinmunizado (tipo A Si) filtra estos armónicos y evita los disparos intempestivos en viviendas con mucha electrónica.

Leer la cronología del disparo para orientar el diagnóstico

Antes de tocar el cuadro, conviene anotar las circunstancias del disparo: la hora, los aparatos que estaban en marcha, el tiempo que hacía. Esta cronología orienta la búsqueda y evita dar vueltas.

Un disparo que ocurre siempre a la misma hora, durante la noche, orienta hacia un aparato que funciona en ese momento: termo eléctrico, congelador, bomba de la piscina. Un disparo que sigue a la lluvia orienta hacia la humedad. Un disparo que ocurre al conectar un aparato concreto designa a ese aparato.

La cronología también ayuda a distinguir un problema de potencia de una fuga. Si el disparo ocurre al conectar muchos aparatos a la vez, puede tratarse del interruptor de control de potencia (ICP), que corta cuando se supera la potencia contratada. En ese caso, el problema se resuelve desenchufando algunos aparatos; si el ICP salta a menudo, conviene plantearse aumentar la potencia contratada.

En cambio, si el diferencial salta sin que la potencia esté en juego, la causa es una fuga a tierra. La cronología permite entonces orientar la búsqueda hacia un circuito, un aparato o una zona de la casa antes de abrir el cuadro.

El procedimiento de diagnóstico paso a paso

Cuando un cliente me describe un diferencial que salta, empiezo siempre por el mismo procedimiento, el que detallo en el guía al principio del artículo.

El primer paso es cortar la corriente en el cuadro y comprobar la ausencia de tensión con un detector conforme. Después, se identifica el circuito culpable: bajar los automáticos situados después del diferencial, luego subirlos uno a uno. Si el diferencial salta al subir un automático, el circuito culpable está localizado.

Esta comprobación de ausencia de tensión no es una formalidad: protege a quien manipula. El detector debe ser conforme y verificado antes de su uso. Es la primera regla que aplico, y la primera que transmito antes de describir una manipulación.

La idea del método es simple: si el diferencial salta, es que existe una fuga en algún lugar de lo que protege. Bajando todos los automáticos situados después de él, se corta la fuga. Subiéndolos uno a uno, se hace reaparecer la fuga en el momento preciso en que se sube el automático del circuito defectuoso. El disparo en el momento de la subida designa el circuito culpable sin ambigüedad.

Una vez identificado el circuito, se desenchufan los aparatos de ese circuito y se prueban uno a uno volviéndolos a enchufar. El aparato que hace saltar el diferencial queda localizado: no hay que volver a utilizarlo y hay que hacerlo reparar o sustituir.

Cada reconexión se hace de la misma manera: enchufar el aparato, rearmar el diferencial, observar. Si el cuadro aguanta, se pasa al aparato siguiente. Si el diferencial salta, el aparato que acaba de enchufarse está en causa. Hay que proceder lentamente y en orden, porque reconectar varios aparatos a la vez haría perder toda la información.

Si todos los aparatos han sido probados sin disparo y el diferencial sigue saltando, la fuga está en la instalación fija del circuito: un cable, una canalización, una caja de conexión. Es el momento de llamar a un electricista, porque la búsqueda exige mediciones de aislamiento con un aparato de medida adaptado.

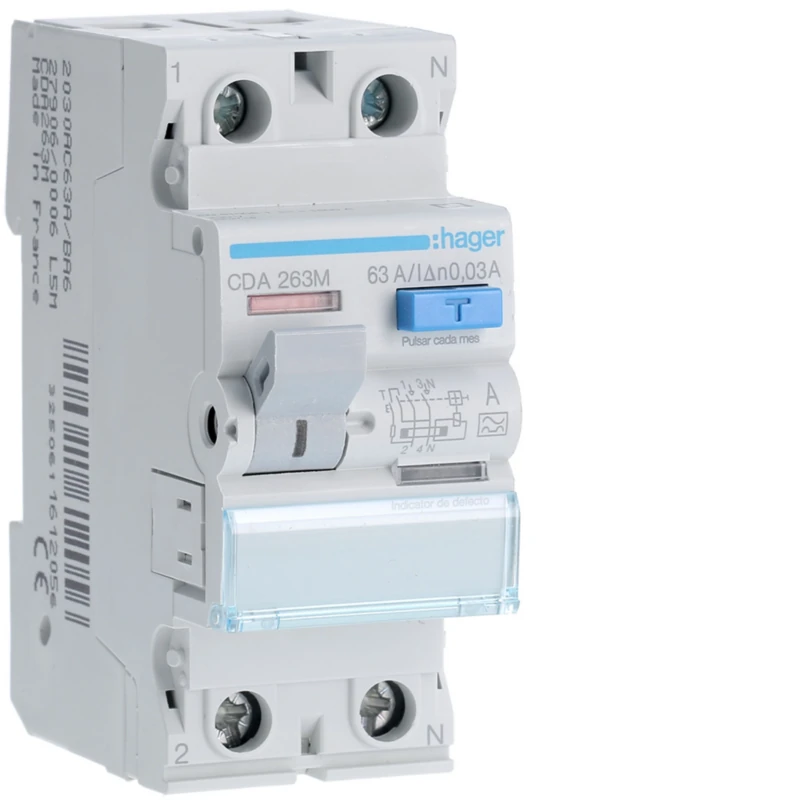

1 Marcaje 30 mA Marcaje 30 mA 2 Botón de prueba Botón de prueba 3 Palanca del diferencial Palanca del diferencial

Interruptor diferencial

El diferencial compara las corrientes que salen y vuelven: corta en caso de fuga a tierra, incluso sin sobrecarga.

1. 1 Marcaje 30 mA
2. 2 Botón de prueba
3. 3 Palanca del diferencial

Lo que dice el REBT en España

El Reglamento Electrotécnico de Baja Tensión (REBT), aprobado por el Real Decreto 842/2002, es el texto que fija las reglas de las instalaciones eléctricas en España. Su instrucción ITC-BT-24 regula la protección diferencial: los diferenciales situados en viviendas o locales deben tener la capacidad de cortar el suministro cuando la diferencia entre la energía que entra y la que sale sea inferior o igual a 30 mA. Hay excepciones, como los circuitos especiales que alimentan bañeras de hidromasaje, para los que se establece una sensibilidad de 10 mA.

Según el REBT, el interruptor diferencial debe instalarse lo más cerca posible de la entrada de la derivación individual de la vivienda o del local comercial, en una caja independiente junto a la puerta de entrada. No puede colocarse en dormitorios ni en baños.

Esta exigencia de 30 mA tiene un efecto directo sobre el terreno: una instalación antigua puede no tener diferenciales 30 mA en todos los circuitos, los circuitos de las habitaciones secas estando a veces protegidos únicamente por automáticos. Es un punto que verifico sistemáticamente cuando se me pregunta por qué un cuadro nunca salta: puede ocurrir que la protección simplemente no esté, y que el defecto pase desapercibido hasta el día en que alguien se encuentra en contacto.

Hay que entender también lo que significa la presencia de un diferencial 30 mA en un circuito: protege a las personas, no a los aparatos. Un defecto de aislamiento puede existir sin provocar disparo mientras la fuga permanezca bajo el umbral del aparato; el diferencial solo interviene cuando la fuga alcanza su sensibilidad. Una instalación sin diferencial 30 mA en algunos circuitos deja por tanto a una parte de las personas sin protección, aunque el cuadro parezca funcionar normalmente.

La selección del tipo de diferencial según el REBT se hace según la naturaleza de las cargas: el tipo AC solo detecta los defectos en corriente alterna pura y es de uso muy limitado hoy; el tipo A, que detecta también los defectos pulsados de la electrónica moderna, es el estándar recomendado para una vivienda actual; el tipo F cubre las frecuencias mixtas de las bombas de calor y el aire acondicionado Inverter; el tipo B es imprescindible para el fotovoltaico y los cargadores de vehículo eléctrico.

Para una instalación existente, la puesta en conformidad se juega durante el control periódico, que evalúa la instalación con respecto al REBT y señala las protecciones inadaptadas. Es una de las razones por las que aconsejo no esperar a una avería para verificar el cuadro.

1 Palanca bajada Palanca bajada 2 Palanca subida Palanca subida

Palancas del cuadro

La posición de las palancas en el momento del disparo completa la cronología transmitida al electricista.

1. 1 Palanca bajada
2. 2 Palanca subida

El test mensual del botón de prueba

El botón de prueba de un interruptor diferencial permite verificar que el mecanismo funciona: simula una fuga de corriente y debe hacer cortar el aparato. Esta prueba se hace uno mismo y rápidamente, aproximadamente una vez al mes. Si el botón de prueba no dispara el aparato, el diferencial está averiado y debe ser sustituido por un electricista.

Los diferenciales deben colocarse en lugares fácilmente accesibles para permitir estas pruebas periódicas. Un diferencial nunca probado puede estar averiado sin que nadie lo sepa, hasta el día en que ya no protege a nadie.

El desarrollo de la prueba es simple: pulsar el botón de prueba, comprobar que el diferencial corta, y rearmar. Si el aparato no corta, ya no cumple su función de protección, aunque el cuadro parezca funcionar normalmente: el defecto solo aparecerá cuando se produzca una fuga real, y la protección faltará en el peor momento.

Es un hábito que recomiendo inscribir en un ritual simple: el primer día del mes, al pasar cerca del cuadro, pulsar el botón de prueba de cada diferencial. La operación lleva unos segundos por aparato. No sustituye al control periódico por un profesional, pero evita que un aparato de protección permanezca silenciosamente fuera de servicio durante años.

Una observación para evitar una falsa alarma: la prueba del botón provoca voluntariamente un corte de corriente. Conviene hacerla en un momento en que se pueda rearmar enseguida, y avisar a las personas presentes en la vivienda, en particular si hay aparatos sensibles funcionando al mismo tiempo.

1 Marcaje curva calibre C20 Marcaje curva calibre C20

Automático

Los marcajes presentes en el cuadro son útiles antes de cualquier búsqueda, sin retirar el capó.

Los errores que hay que evitar cuando el diferencial salta

El primer error es rearmar sin comprender. Un diferencial que salta en bucle no es una molestia: es una señal de alarma. Rearmar una y otra vez sin buscar la causa expone a las personas a un defecto que puede agravarse, y no protege nada.

El segundo error es bloquear la palanca o mantener el diferencial forzado en posición ON. Un diferencial bloqueado no protege: la fuga continúa circulando hacia la tierra, y la protección no intervendrá cuando alguien se encuentre en contacto. No hay ninguna situación en la que bloquear un diferencial sea la buena solución.

El tercer error es sustituir el diferencial sin identificar la causa. Un diferencial nuevo se disparará exactamente igual si el defecto está en el circuito: cambiar el aparato sin encontrar la fuga es una falsa solución, que cuesta dinero y no protege a nadie. La búsqueda debe hacerse circuito por circuito, aparato por aparato.

El cuarto error es ignorar los signos de calor, olor o marcas marrones. Un disparo acompañado de olor a quemado, de un calor anormal en el cuadro o de trazas oscuras en un módulo impone detener las pruebas y hacer controlar el circuito por un profesional. Estos signos indican un defecto que puede evolucionar hacia un incendio.

Cuándo llamar a un electricista

Un diferencial que salta de forma repetida, con o sin aparato conectado, merece la intervención de un profesional cuando la causa no aparece tras la búsqueda circuito por circuito. El electricista dispone de aparatos de medida —megóhmetro, pinza amperimétrica— que permiten medir el aislamiento de los circuitos y localizar la fuga en la instalación fija.

También hay que llamar a un profesional cuando el disparo va acompañado de signos de calor, de olor o de marcas marrones, cuando el diferencial salta después de la lluvia, o cuando el cuadro no tiene un marcado fiable. La intervención sobre un cuadro eléctrico se confía a un instalador habilitado: en España, las instalaciones eléctricas deben ser realizadas por empresas instaladoras autorizadas que emiten el boletín correspondiente.

Por último, si el diferencial es antiguo o ha sufrido una sobrecarga, su sustitución forma parte del mantenimiento normal de la instalación. Un diferencial que ya no dispara en el test mensual debe ser sustituido sin esperar a una avería.
