Presa elettrica tipo L: guida completa in Italia

Quando un cliente mi chiede che tipo di presa si usa in Italia, la risposta è semplice: il tipo L. È lo standard delle installazioni italiane: tre spinotti allineati, 230 V / 50 Hz, declinato in due varianti, 10 A e 16 A. È regolato dalla norma CEI 23-50, che normalizza le spine e le prese italiane.

Lo standard nazionale per le prese domestiche in Italia è la presa tipo L (norma CEI 23-50), caratterizzata da tre alveoli allineati con terra centrale, storicamente suddivisa nei calibri 10 A (spinotti da 4 mm) e 16 A (spinotti da 5 mm, spesso installata in versione bivalente o Schuko bipasso), e pienamente compatibile con le spine piatte tipo C.

Questo articolo spiega in dettaglio ciò che distingue il tipo L, le sue varianti, la norma CEI 23-50, la compatibilità con gli altri tipi e le regole di installazione secondo la CEI 64-8. Come elettricista, queste sono le questioni che mi pongono in ogni ristrutturazione.

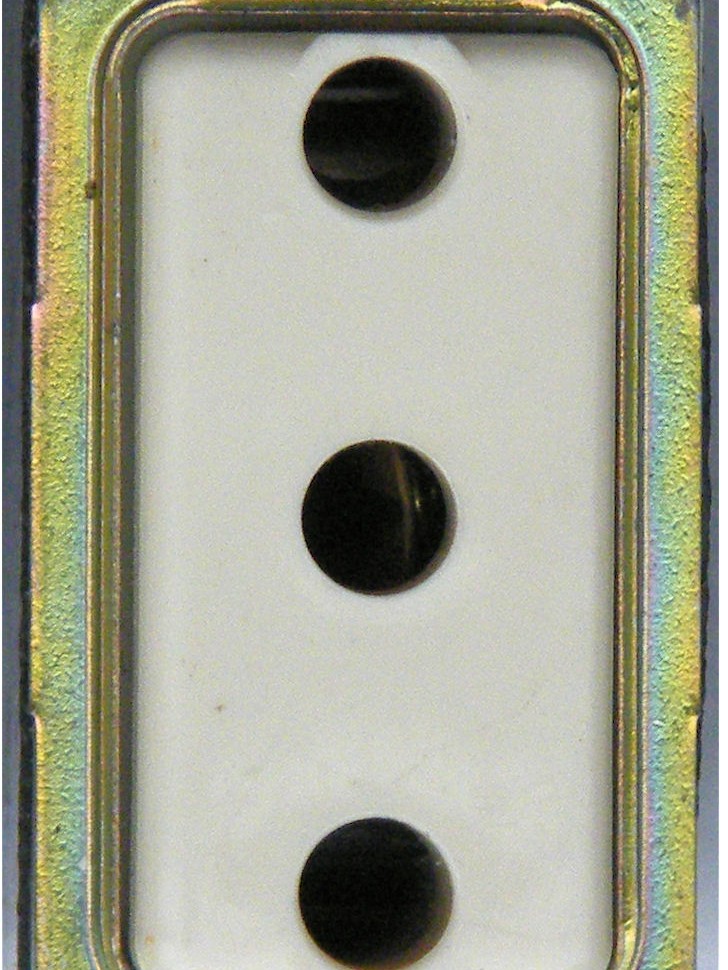

Cos’è una presa elettrica tipo L

La presa di tipo L è la presa standard italiana: tre spinotti allineati, con la presa di terra centrale o laterale. La variante 10 A (spinotti da 4 mm) è la più diffusa nelle abitazioni, per gli usi domestici correnti; la variante 16 A (spinotti da 5 mm) è riservata agli apparecchi più potenti: forno, lavatrice, climatizzazione.

Le due varianti non sono intercambiabili: gli spinotti da 5 mm della spina 16 A non entrano nella presa 10 A, e gli spinotti da 4 mm della spina 10 A non garantiscono il contatto nella presa 16 A. Un apparecchio con spina 16 A richiede una presa 16 A, e viceversa.

La norma CEI 23-50 regola l’insieme delle spine e delle prese italiane. Il suo allegato C contiene le tabelle di normalizzazione complete che descrivono in ogni dettaglio le caratteristiche di ogni spina e presa italiana: dimensioni, distanze tra gli spinotti, corrente nominale, disposizione della terra.

La corrente nominale della presa 10 A corrisponde a circa 2 300 W in 230 V; la presa 16 A a circa 3 680 W. Gli apparecchi più potenti si collegano in circuiti dedicati con prese o collegamenti fissi dimensionati di conseguenza.

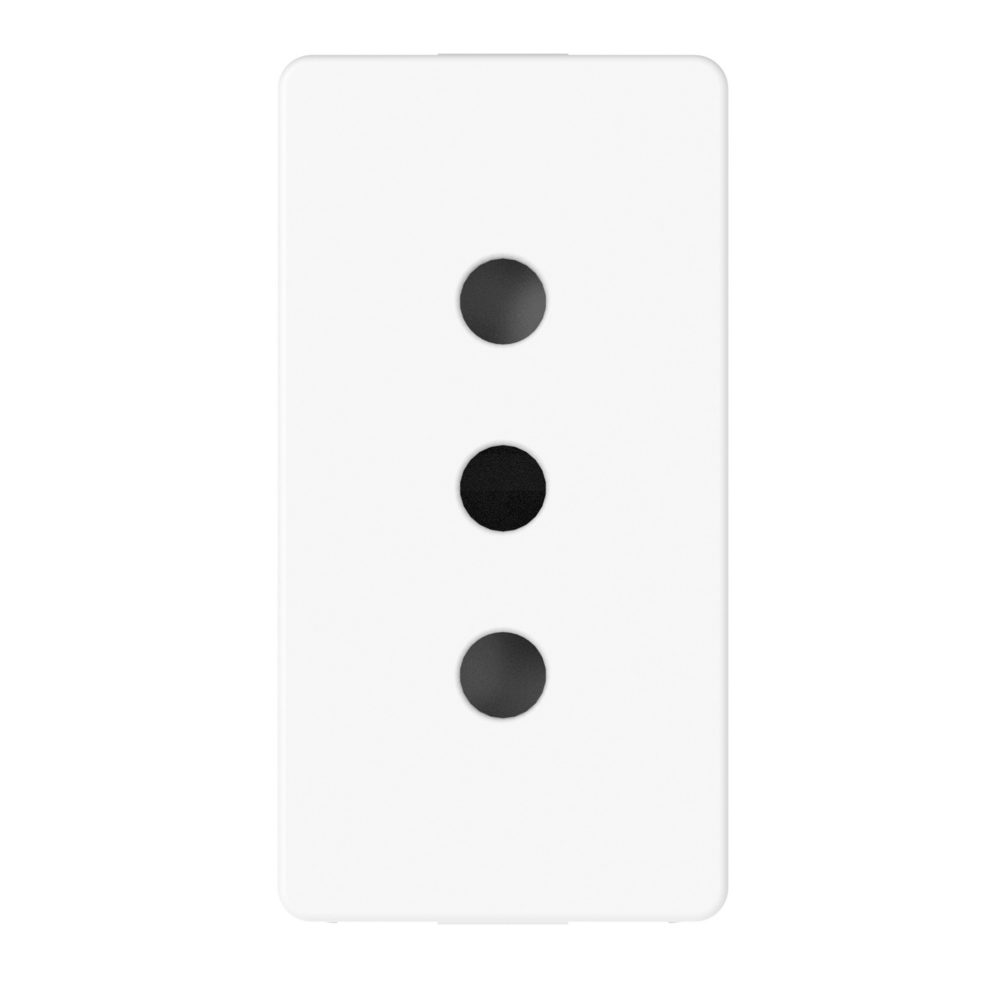

La presa P10 e le altre prese della CEI 23-50

La norma CEI 23-50 normalizza anche altre prese italiane, oltre al tipo L. La presa P10 è una presa bipolare 10 A senza terra, per gli apparecchi di classe II (doppio isolamento): era la più utilizzata in passato e si trova ancora nelle installazioni vecchie.

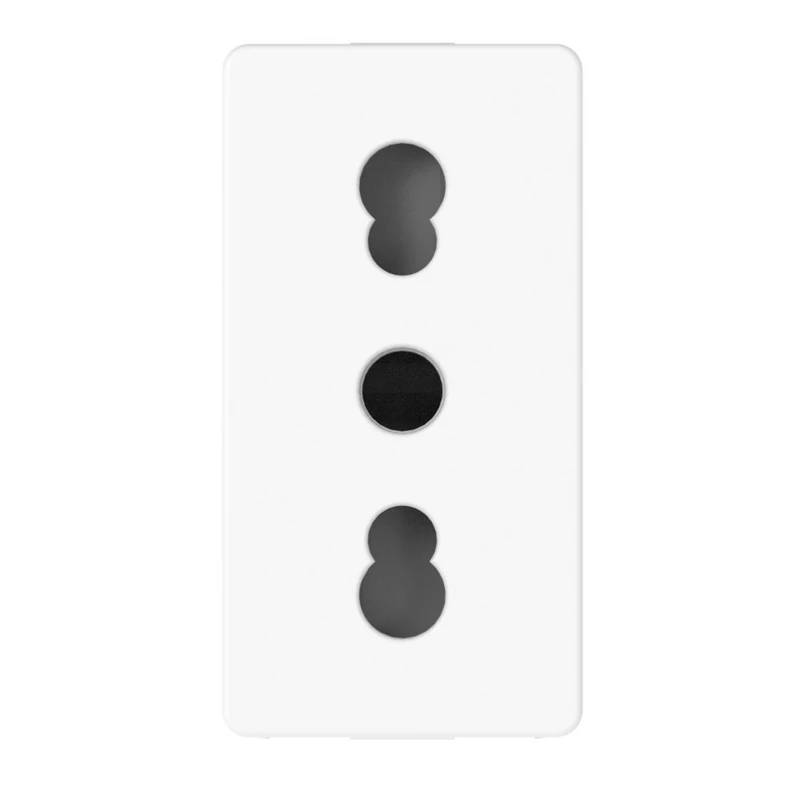

La presa P11 e la presa P17 (16 A con terra) completano la gamma storica. Le prese moderne di tipo L con terra centrale o laterale le hanno in gran parte sostituite, ma la conoscenza di questi formati aiuta a riconoscere le installazioni antiche.

Nell’allegato C della CEI 23-50, ogni spina e presa ha la sua tabella: dimensioni, correnti, temperature ammesse. Queste tabelle sono la referenza per i produttori e per i verificatori.

Lo standard italiano e la sua storia

Lo standard italiano tipo L è specifico dell’Italia (e in parte del Cile e dell’Uruguay, che lo hanno adottato). Si distingue dagli altri standard europei: il tipo F/Schuko (due spinotti e due patelle laterali di terra), il tipo E (una spina maschio di terra nella presa), il tipo J svizzero (tre spinotti in triangolo).

Questa specificità italiana obbliga i produttori di elettrodomestici a produrre una variante italiana delle spine, e i viaggiatori a munirsi di adattatori. La spina tipo C, comune a tutta Europa, si inserisce però nelle prese L: gli apparecchi a doppio isolamento si collegano direttamente.

La norma CEI 23-50 è stata aggiornata più volte per integrare i requisiti di sicurezza europei (otturatori, grado di protezione, resistenza al calore). Le prese italiane moderne rispettano queste esigenze e si distinguono per la qualità dei contatti.

Perché la CEI 23-50 è specifica all’Italia

La CEI 23-50 è una norma nazionale italiana che normalizza le spine e le prese utilizzate in Italia, con caratteristiche geometriche specifiche (spinotti da 4 o 5 mm, distanze particolari). Questa specificità è storica: lo standard italiano si è sviluppato prima dell’armonizzazione europea e non è stato sostituito.

A differenza del tipo F/Schuko, adottato da molti paesi, il tipo L resta confinato all’Italia e a pochi altri paesi. Questa situazione obbliga i produttori internazionali a produrre una variante italiana delle spine, e i viaggiatori a procurarsi un adattatore.

La norma viene aggiornata regolarmente dal CEI per integrare i requisiti europei (direttiva bassa tensione, marcatura CE) e le esigenze di sicurezza moderne: otturatori, resistenza al calore, grado di protezione. Le prese conformi CEI 23-50 portano la marcatura del produttore e il riferimento alla norma.

Le varianti della presa tipo L

La presa 10 A è la più comune: si trova nelle camere, nel soggiorno e nella maggior parte delle stanze. Gli spinotti da 4 mm, distanziati di 19 mm, ricevono le spine 10 A e le spine tipo C.

La presa 16 A si distingue per gli spinotti da 5 mm, distanziati di 26 mm: riceve le spine 16 A degli apparecchi potenti. Nelle cucine moderne, le prese 16 A alimentano il forno, la lavastoviglie e la lavatrice su circuiti dedicati.

Esistono anche prese combinate (10 A e 16 A in un solo frutto), prese con interruttore e prese con carica USB. La scelta si fa in base all’uso, ma la regola di sicurezza resta la stessa: la sezione del cavo e la protezione del circuito devono corrispondere alla corrente della presa.

Le prese italiane si installano in scatole da incasso standard, con un passo di 60 mm tra i frutti. I meccanismi dei marchi italiani (BTicino, Gewiss, Vimar) sono compatibili tra loro e con questo standard.

La presa 16 A per gli apparecchi potenti

La presa 16 A è riservata agli apparecchi che superano i 2 300 W: forno, lavatrice, lavastoviglie, asciugatrice, climatizzazione. Questi apparecchi si collegano su circuiti dedicati, con una sezione di cavo di 2,5 mm² almeno e una protezione da 16 o 20 A.

La spina 16 A si riconosce dagli spinotti più spessi (5 mm) e dalla distanza maggiore (26 mm): non entra in una presa 10 A. Allo stesso modo, una spina 10 A non garantisce un contatto corretto in una presa 16 A.

In cucina, il piano a induzione si collega spesso con una presa 16 A o un collegamento fisso, secondo la potenza. La regola è sempre la stessa: la sezione del cavo e la protezione del circuito devono corrispondere alla potenza dell’apparecchio.

1 Spina inserita Spina inserita

Presa in funzione

Osservare il comportamento reale della presa una volta inserita la spina.

La compatibilità con le spine tipo C e gli altri tipi

La spina tipo C (due spinotti rotondi, senza terra) è compatibile con le prese tipo L: gli apparecchi a doppio isolamento —caricabatterie, lampade, piccoli elettrodomestici— si collegano direttamente. La terra semplicemente non si utilizza.

Il tipo F/Schuko (due spinotti e due patelle laterali di terra, usato in Germania e in Spagna) non si inserisce nelle prese L: le patelle laterali non trovano posto. Un apparecchio con spina F richiede un adattatore in Italia.

Il tipo J svizzero (tre spinotti in triangolo, norma SN 441011) non è compatibile con le prese L. Il tipo E francese (spina maschio di terra nella presa) non si inserisce nelle prese L. Le spine straniere tipo C si inseriscono, le altre richiedono un adattatore.

La tensione della rete italiana (230 V / 50 Hz) è la stessa della maggior parte dell’Europa: gli apparecchi europei funzionano in Italia senza trasformatore. Solo gli apparecchi dei paesi a 110-120 V (Stati Uniti, Giappone) necessitano di un trasformatore oltre all’adattatore.

La sicurezza del contatto di terra

La presa tipo L esiste in due disposizioni della terra: centrale o laterale. La disposizione centrale è la più comune; la disposizione laterale si trova su alcune prese 16 A. Le spine tipo L corrispondenti si distinguono dalla posizione del terzo spinotto.

La terra è collegata prima della fase: i contatti di terra della presa entrano in contatto con lo spinotto di terra della spina prima che gli spinotti di fase e neutro facciano contatto. Questo dettaglio protegge gli apparecchi con carcassa metallica.

Rispetto al tipo F/Schuko, la presa L non ha patelle laterali: la terra è portata da uno spinotto dedicato, più lungo degli altri. La presa L si riconosce a colpo d’occhio da questa disposizione allineata dei tre spinotti.

L’installazione di una presa tipo L

L’installazione delle prese in Italia segue la CEI 64-8 (impianti elettrici utilizzatori) e la norma CEI 23-50 per l’apparecchio. I colori normalizzati dei conduttori sono gli stessi dell’Europa: fase (marrone o nero), neutro (blu) e terra (verde-giallo). La terra è obbligatoria in tutte le prese di corrente.

L’altezza di montaggio e le distanze si fissano secondo l’uso: 30 cm dal pavimento per le prese di uso generale, più alto in cucina sul piano di lavoro. I volumi del bagno (CEI 64-8, sezione 701) impongono distanze minime dalla vasca o dalla doccia e gradi di protezione IP secondo la zona.

Per l’esterno e i locali umidi, la CEI 64-8 impone prese con un indice di protezione adattato (IP) e otturatori per le prese accessibili ai bambini. Una presa da giardino deve essere stagna (IP44 minimo) e protetta da un differenziale di 30 mA.

Le sezioni dei cavi dei circuiti di prese

Il circuito delle prese di una abitazione si dimensiona secondo la CEI 64-8: in regola generale, 2,5 mm² per il circuito delle prese di uso generale, protetto da un magnetotermico da 16 o 20 A. L’illuminazione si fa in 1,5 mm² con 10 A.

In cucina, il piano a induzione e il forno si collegano in circuiti dedicati: 6 mm² con 32 A per il piano, 2,5 mm² con 20 A per il forno secondo la potenza. La lavatrice e la lavastoviglie si collegano in prese dedicate del loro circuito.

La sezione si verifica con la lunghezza del circuito: oltre una trentina di metri, la caduta di tensione può imporre una sezione superiore. La regola della CEI 64-8 è la referenza per questo calcolo.

I volumi del bagno

Il bagno si divide in volumi (0, 1, 2 e 3) secondo la distanza dalla vasca o dalla doccia. Nel volume 0 e 1, nessuna presa di corrente è autorizzata; nel volume 2, le prese devono trovarsi a più di 60 cm dal bordo dell’acqua e protette da un differenziale di 30 mA.

Le prese del bagno si collegano in un circuito dedicato protetto da un differenziale di 30 mA e un magnetotermico. Gli apparecchi fissi (scaldabagno, ventilatore) si collegano secondo le regole del loro volume.

La norma CEI 64-8, sezione 701, dettaglia questi volumi e le loro esigenze. Un elettricista verifica questi punti prima di validare un’installazione di bagno.

1 Morsetti di entrata dei fili Morsetti di entrata dei fili 2 Trecce sporgenti, filo mal fissato Trecce sporgenti, filo mal fissato

Morsetti della presa

Il collegamento si controlla nel serraggio dei morsetti: un contatto mancato scalda in silenzio dietro il cartongesso.

1. 1 Morsetti di entrata dei fili
2. 2 Trecce sporgenti, filo mal fissato

Gli errori da evitare nell’installazione

Il primo errore è collegare i conduttori senza rispettare i colori. Un’inversione fase/neutro non impedisce il funzionamento, ma lascia le prese senza protezione corretta e può sorprendere intervenendo più tardi. La terra si collega sistematicamente.

Il secondo errore è lasciare trecce di rame che sporgono dal morsetto. Un contatto mancato scalda sotto carico, può fondere l’isolante e provocare un incendio. I conduttori flessibili si collegano con capocorda o si serrano correttamente nei morsetti.

Il terzo errore è installare una presa senza terra in una ristrutturazione. Una presa senza terra non è conforme e lascia gli apparecchi senza protezione contro i contatti indiretti: il differenziale non può rilevare una dispersione in un apparecchio collegato a una presa senza terra.

Il quarto errore è dimenticare gli otturatori nelle prese accessibili ai bambini. Gli otturatori sono obbligatori nelle abitazioni con bambini piccoli e si integrano nei meccanismi moderni.

I segni di una presa in cattivo stato

Una presa in cattivo stato si riconosce da diversi segni: la spina che scalda in funzione, le macchie marroni intorno ai fori, un meccanismo che si deforma o una spina che cade per il suo stesso peso. Questi segni indicano un contatto insufficiente che va corretto.

Una presa che scalda sotto carico è un rischio di incendio: il contatto si è allentato o i morsetti sono ossidati. La presa si sostituisce, non si ripara. L’intervento si fa con il circuito staccato e l’assenza di tensione verificata.

Le scintille inserendo la spina, i rumori o le vibrazioni sono altri segni di un meccanismo usurato. Un meccanismo moderno con otturatori e morsetti robusti si installa al posto del vecchio, rispettando i colori e la sezione dei conduttori.

La scelta del materiale e del meccanismo

La scelta di un meccanismo si fa secondo l’uso e l’estetica, ma la sicurezza viene prima: morsetti robusti, otturatori integrati, fissaggio solido nella scatola. I marchi presenti in Italia (BTicino, Gewiss, Vimar) offrono gamme complete con placche intercambiabili.

Per l’esterno, si sceglie una presa stagna con coperchio a molla (IP44 o IP54) e un meccanismo resistente ai raggi UV. La presa si installa in una scatola stagna e si protegge con un differenziale di 30 mA.

Per le camere dei bambini, gli otturatori sono indispensabili: impediscono l’introduzione di oggetti nei fori. I meccanismi moderni li integrano di serie, ma bisogna verificarlo prima dell’acquisto.

1 Filo di terra verde-giallo Filo di terra verde-giallo 2 Anima di rame danneggiata Anima di rame danneggiata

Conduttori della presa smontata

Ispezionare i conduttori prima di ricollegare: un'anima danneggiata scalda sotto carico.

1. 1 Filo di terra verde-giallo
2. 2 Anima di rame danneggiata

Scegliere un adattatore o una presa

Per un viaggiatore, l’adattatore corretto dipende dal paese di origine degli apparecchi. Per un apparecchio europeo, la spina tipo C funziona in Italia senza adattatore. Per un apparecchio tedesco o spagnolo con spina F, serve un adattatore da F a L. Per un apparecchio statunitense, serve un adattatore da A/B a L e un trasformatore se l’apparecchio non accetta 230 V.

Per un’installazione, la scelta di una presa si fa in base all’uso: una presa standard tipo L per l’uso generale, una presa con otturatori per le camere dei bambini, una presa stagna IP44 o IP54 per l’esterno, una presa specializzata (carica USB, rete) per gli usi specifici.

La qualità del meccanismo conta: un meccanismo di un marchio noto, con morsetti robusti e un fissaggio solido, dura decenni. I meccanismi di fascia bassa si deformano, i morsetti si allentano e i contatti perdono la presa con il tempo.

Infine, la potenza: una presa 10 A conviene per la maggior parte degli usi, ma un forno, un piano a induzione o una lavatrice si collegano in circuiti dedicati con la sezione del cavo e la protezione adeguate (2,5 mm² e 16-20 A in generale per le prese della cucina).

Adattatori e trasformatori

Un adattatore cambia la geometria della spina, non la tensione. Per un apparecchio statunitense (110-120 V), l’adattatore da solo non basta: se l’apparecchio non accetta 230 V, serve un trasformatore riduttore, dimensionato secondo la potenza dell’apparecchio.

Un trasformatore si sceglie con una potenza superiore a quella dell’apparecchio: un asciugacapelli da 1 500 W richiede un trasformatore di almeno 2 000 W. Gli apparecchi elettronici moderni (computer, caricabatterie) accettano generalmente 100-240 V: serve solo l’adattatore.

La qualità dell’adattatore conta: un adattatore di cattiva qualità può avere contatti allentati che scaldano sotto carico. Si sceglie un adattatore con presa di terra quando l’apparecchio la utilizza, e si evita di incatenare più adattatori.

La moltiplicazione delle prese: le regole da rispettare

Una regola che si dimentica spesso: il numero di prese per circuito è limitato. Il circuito delle prese di uso generale alimenta al massimo un certo numero di prese o una potenza accumulata, secondo la CEI 64-8. Le prese della cucina e del bagno si ripartiscono in circuiti dedicati.

La moltiplicazione delle prese tramite ciabatte non aumenta la potenza disponibile: una ciabatta collegata a una presa di un circuito saturo fa scattare il magnetotermico. La soluzione corretta è aggiungere un circuito o ripartire gli apparecchi.

Ogni circuito di prese si protegge con un magnetotermico e un differenziale di 30 mA. L’organizzazione del quadro si progetta nel progetto dell’impianto, realizzato da un installatore abilitato che rilascia la dichiarazione di conformità secondo il DM 37/08.
