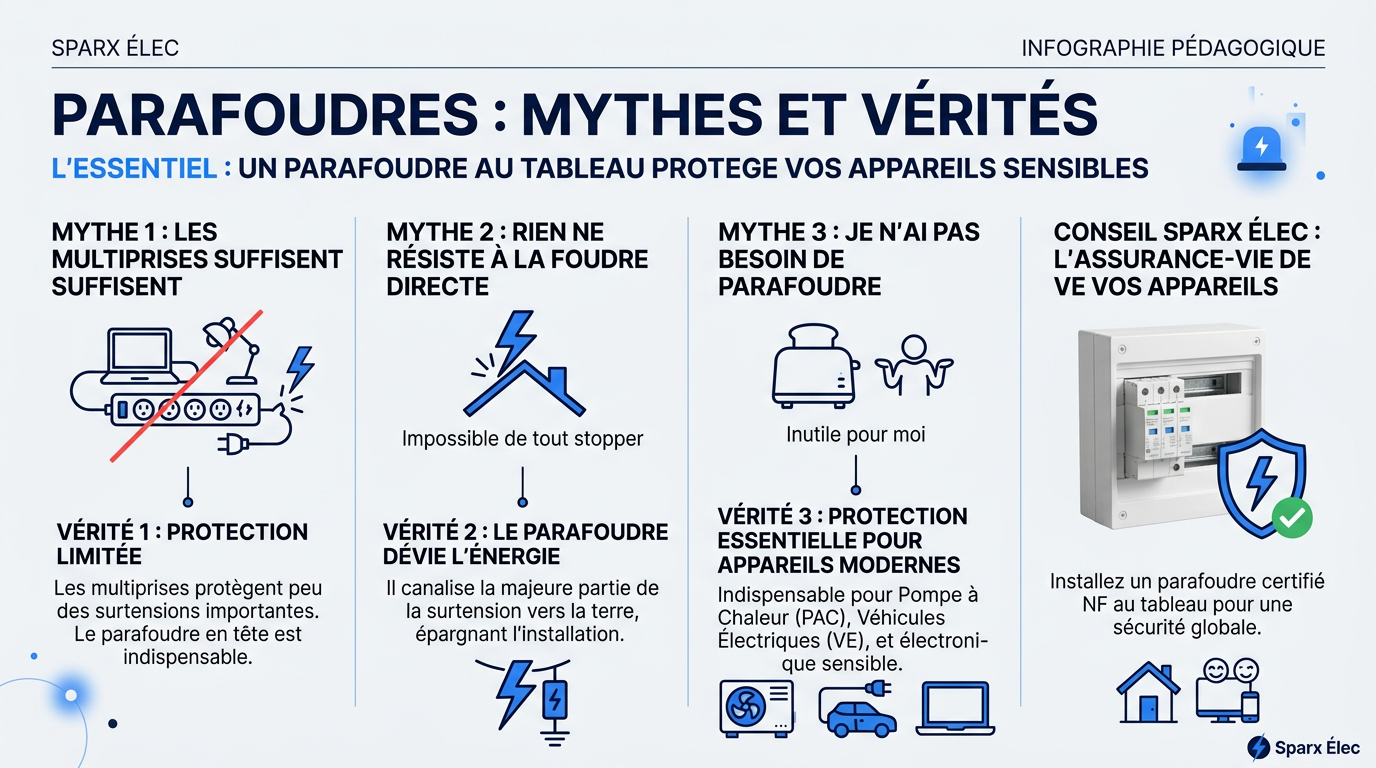

Parafoudres : mythes et vérités
En bref
- Protégez vos équipements contre les surtensions indirectes via un parafoudre de tableau.
- Appliquez la règle des 50 cm de câble pour maintenir l'efficacité du dispositif.
- Identifiez vos obligations réglementaires selon la zone kéraunique de votre domicile.
- Évitez les boîtiers économiseurs inefficaces au profit de solutions certifiées NF C 15-100.
- Associez protection de Type 2 au tableau et Type 3 sur les prises sensibles.
Protection contre les impacts indirects
La foudre n’a pas besoin de tomber sur votre toit pour détruire vos équipements. Une surtension peut remonter par le réseau électrique ou être induite par un impact à plusieurs kilomètres de distance.
La règle critique des 50 cm
Attention
Chaque mètre de fil de terre au-delà de 50 cm du parafoudre au tableau ajoute 1 000 V de surtension résiduelle à l’impact. Un parafoudre mal câblé devient inutile : la liaison entre le module et le bornier de terre doit être la plus courte possible.
Attention aux limites des multiprises
Les multiprises parafoudres type Belkin ou Eaton sont insuffisantes seules : elles servent uniquement de complément “Type 3” pour protéger vos appareils électroniques AVEC un vrai parafoudre de tableau (Type 1/2).
Plus que jamais avec vos appareils électroniques sensibles, la protection contre les surtensions et variation/accidents du réseau électrique est capitale. Les équipements électroniques sont chers et fragiles : pompes à chaleur (PAC) inverter, bornes IRVE (véhicules électriques, domotique, ordinateurs et durcissement des contrats d’assurance).
Le parafoudre est devenu une source d’économies énormes. Cet article décrypte la physique des composants, dénonce les mythes marketing (prises “éco”) et analyse les nouvelles technologies de rupture comme l’ACI.
Pourquoi ça grille ?
1,5 kV
Résistance max d'un PC/Box
500m
Rayon d'impact dangereux
1000V
Perte par mètre de câble

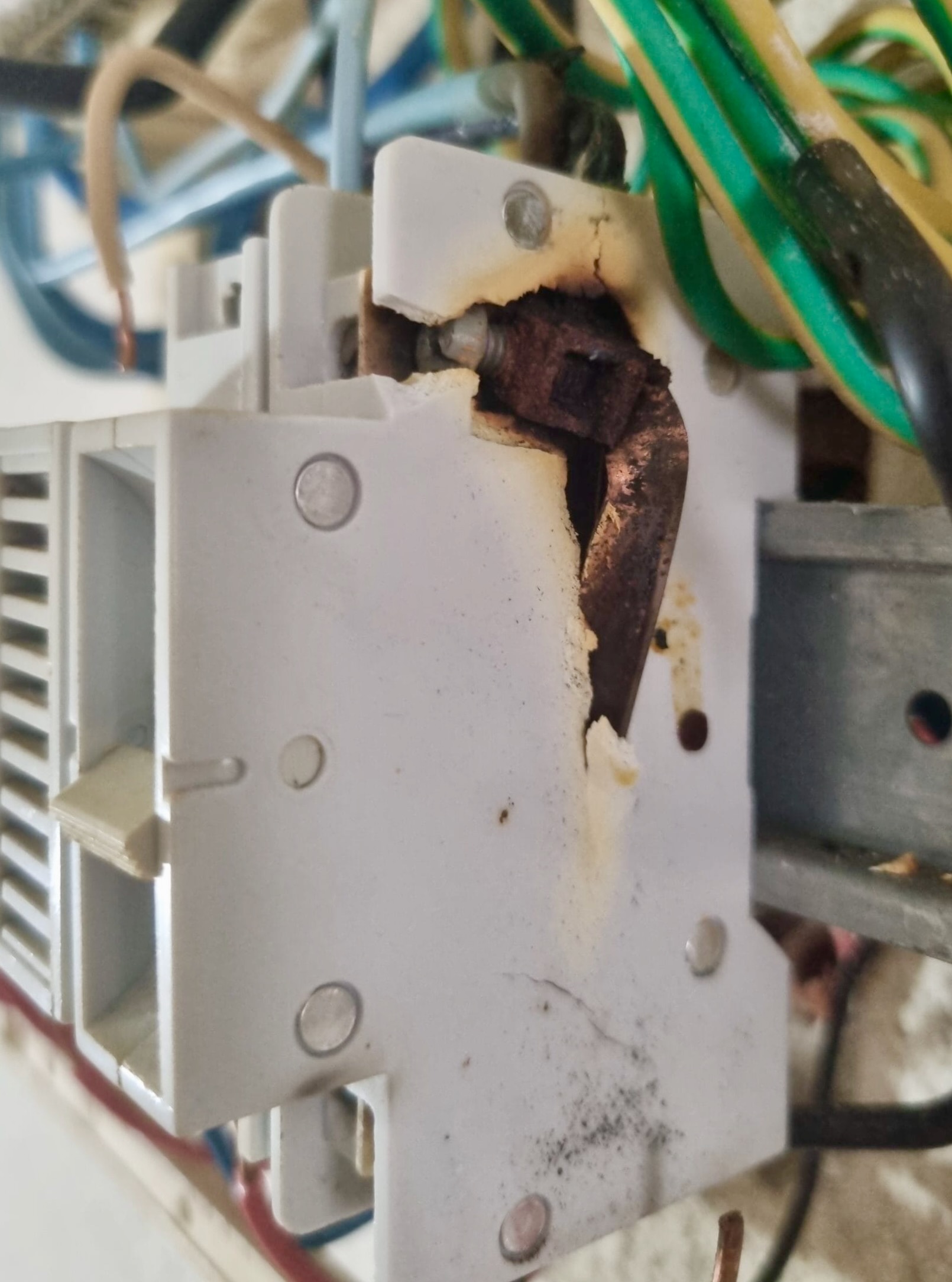

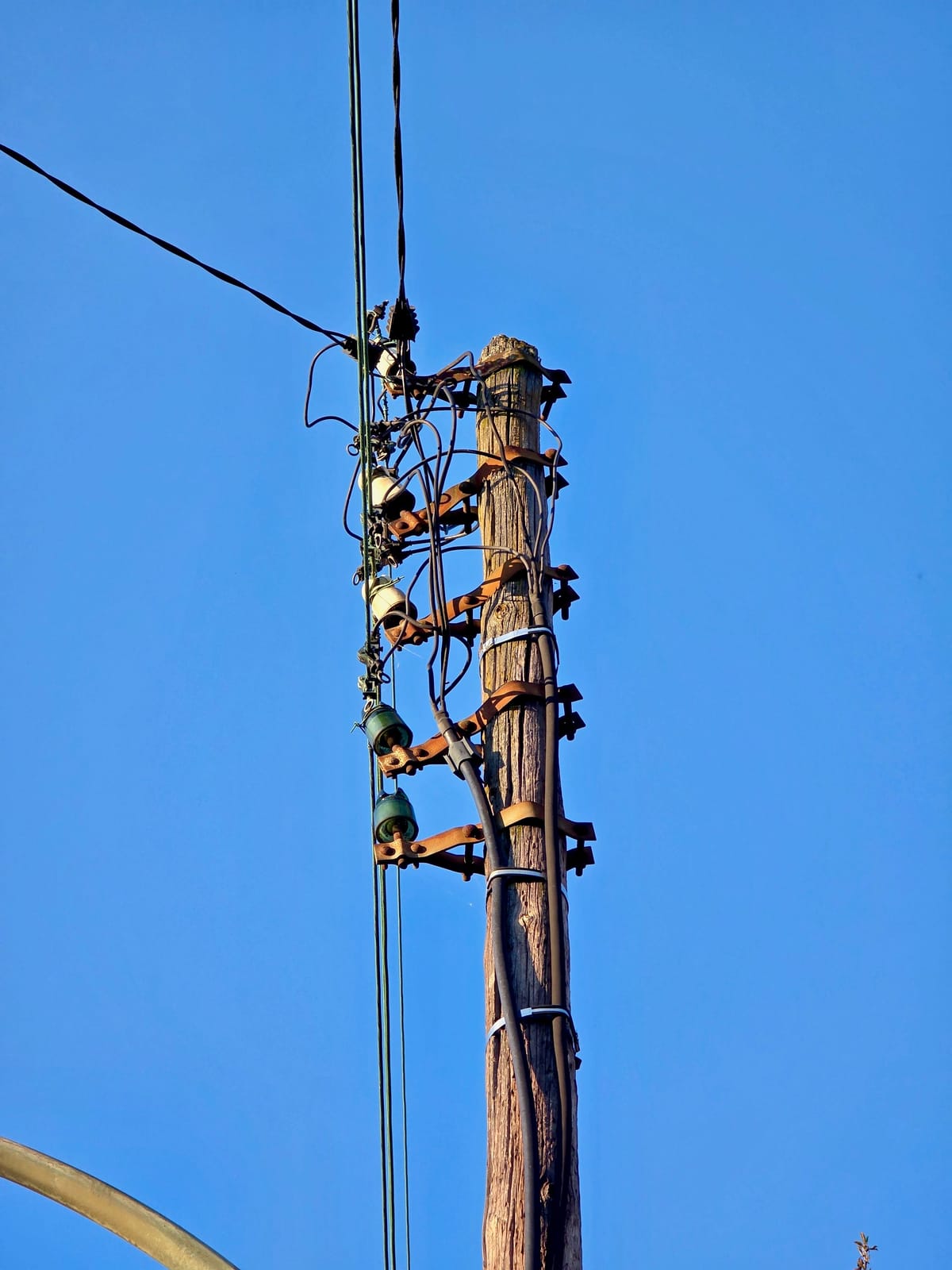

La foudre n’a pas besoin de tomber sur votre toit pour détruire votre matériel. Aujourd’hui, la majorité des sinistres sont dus à des couplages indirects. En cas d’impact de la foudre sur une maison voisine ou un poteau électrique hors de chez vous, vos appareils électroniques et électroménagers peuvent mourir y compris à plusieurs kilomètres.
L’induction magnétique
Un impact au sol à 500m crée un champ magnétique intense. Par la loi de Lenz, ce champ induit une tension destructrice dans toutes les boucles de câbles de la maison (câblage PV, réseau Ethernet). Plus la boucle est grande, plus la tension monte. Le foudroiement d’une maison/appartement voisin, voir poteau électrique dans un rayon de plusieurs kilomètres fait également revenir la surtension sur tout le réseau.
La tenue au choc (Uw)
Vos équipements ont une limite de résistance (Uw).
- Catégorie I (Box, TV, PC) : Uw = 1,5 kV.
- Le rôle du parafoudre est de maintenir la tension résiduelle (Up) sous ce seuil. Si Up > 1,5 kV, votre électronique meurt.
Êtes-vous obligé de l’installer ?
La norme NF C 15-100 (et assurances) impose le parafoudre selon le niveau kéraunique (Nk) de votre département.
| Zone | Définition | Obligation (NF C 15-100) |
|---|---|---|
| Zone AQ1 (Nord/Ouest) | Nk ≤ 25 jours d'orage/an | Non obligatoire (sauf si paratonnerre chez vous ou à proximité) |
| Zone AQ2 (Sud/Est/Centre) | Nk > 25 jours d'orage/an | OBLIGATOIRE (si alimentation aérienne) |
Attention : Les assureurs exigent souvent le parafoudre en AQ2 même si le réseau est enterré, au titre de la “bonne pratique”.
Technologies : varistance, éclateur ou ACI ?
Tous les parafoudres ne se valent pas. Voici ce qui se cache dans leur boîte :
- La varistance (MOV) : standard du marché (Schneider iPRD, Legrand). Elle s'use à chaque choc. Comme une plaquette de frein, elle finit par mourir. Risque d'incendie par surchauffe si mal protégée.
- L'éclateur à gaz (GDT) : utilisé par Citel (Technologie VG). Pas de courant de fuite, pas d'usure. Durée de vie exceptionnelle (20 ans+).
- La rupture ACI (Dehn) : technologie « Advanced Circuit Interruption ». Combine éclateur et switch ultra-rapide. Supprime le besoin de fusible externe. Le top en tertiaire (bureaux).
Câble de terre : la règle des 50 cm
Pourquoi votre parafoudre peut être inutile
L’efficacité d’un parafoudre s’effondre avec la longueur du câble de raccordement à la terre sur votre tableau électrique. C’est la loi de l’inductance : 1 mètre de câble ajoute environ 1 000 V de surtension à vos appareils lors d’un choc foudre.

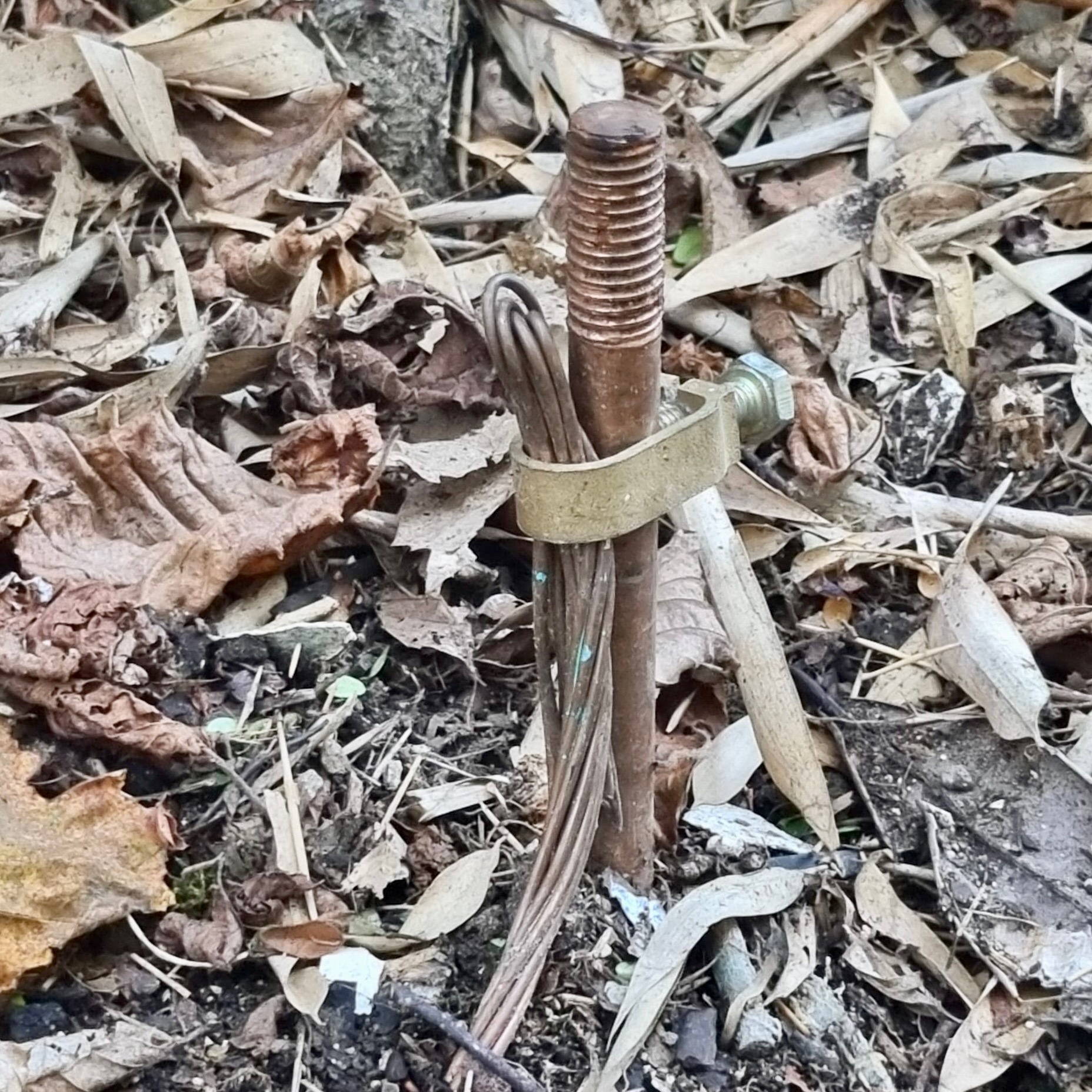

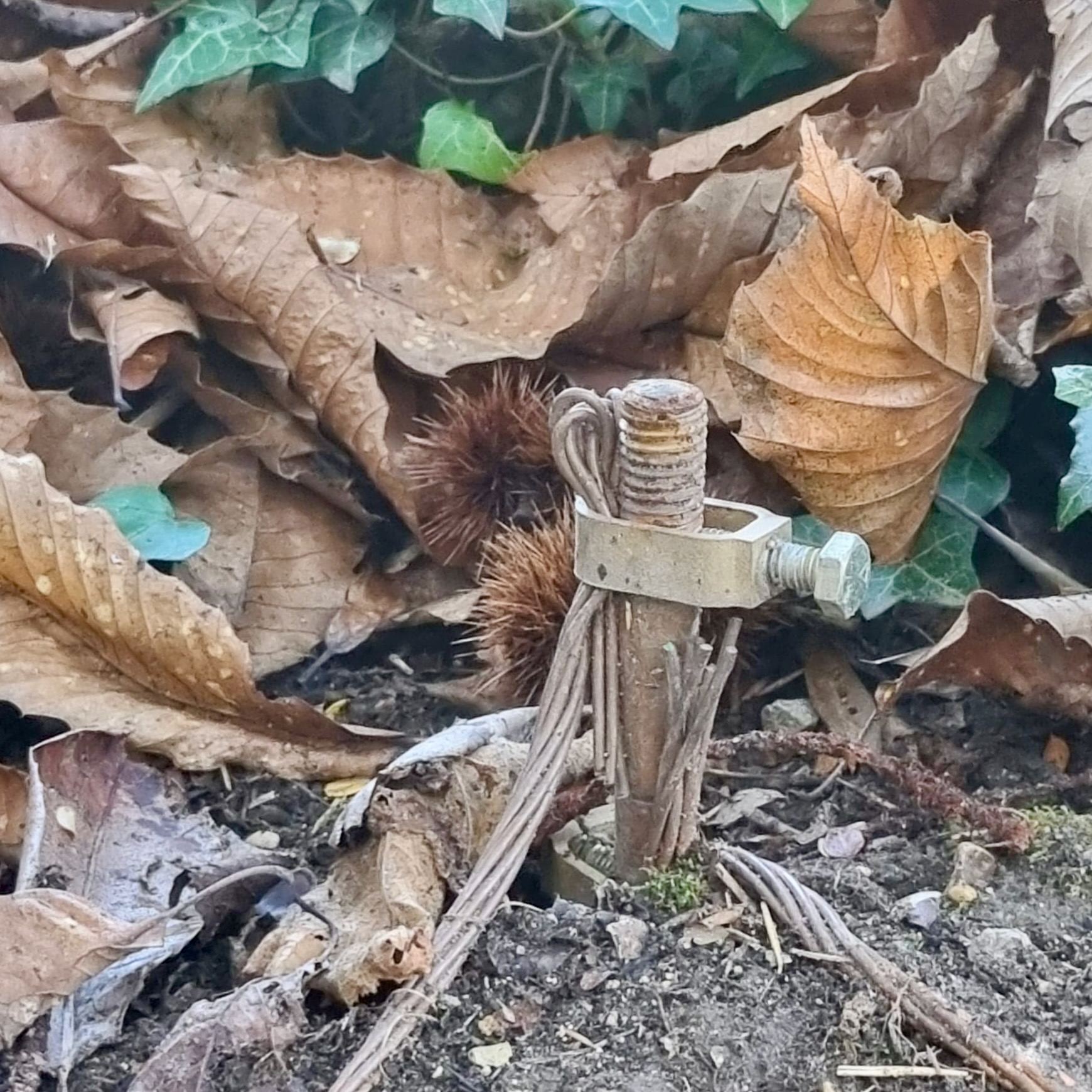

La règle : La longueur totale du câble de terre (jaune-vert) reliant votre parafoudre à votre prise de terre ne doit jamais dépasser 50 cm.

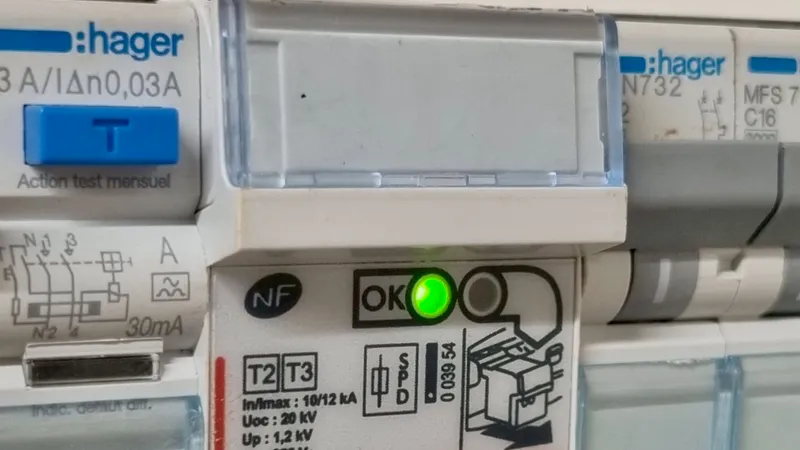

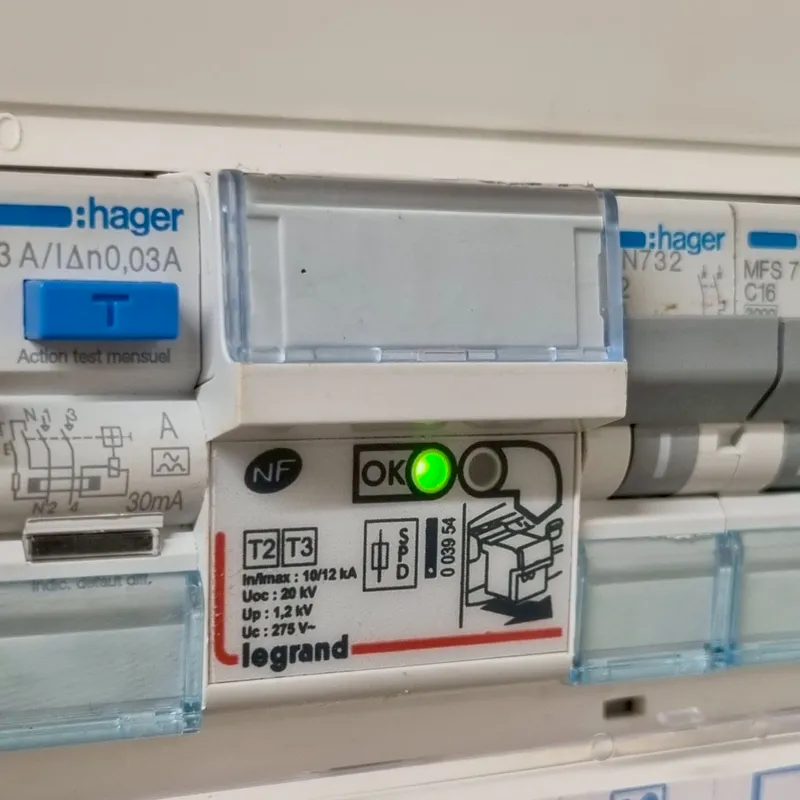

La solution : Utilisez des parafoudres “auto-protégés” (type Schneider iQuick ou Legrand Monobloc) qui se connectent directement sur les peignes électriques, éliminant le câblage intermédiaire, et installez le parafoudre au plus proche de votre bornier de terre (tableau électrique).
Les arnaques à éviter
- Boîtiers 'économiseurs d'énergie' à brancher sur prise
- Multiprises parafoudres utilisées sans protection au tableau
- Parafoudres premier prix sans déconnecteur thermique
L’arnaque du “boîtier économiseur”
Ces petits boîtiers parafoudre “pas chers” (et moins de 500 joules) à brancher sur une prise qui promettent de “protéger toute la maison” sont des escroqueries. Ils contiennent une varistance minuscule qui explosera au premier vrai choc sans rien protéger, même avec un parafoudre de type 2 en complément. À bannir.

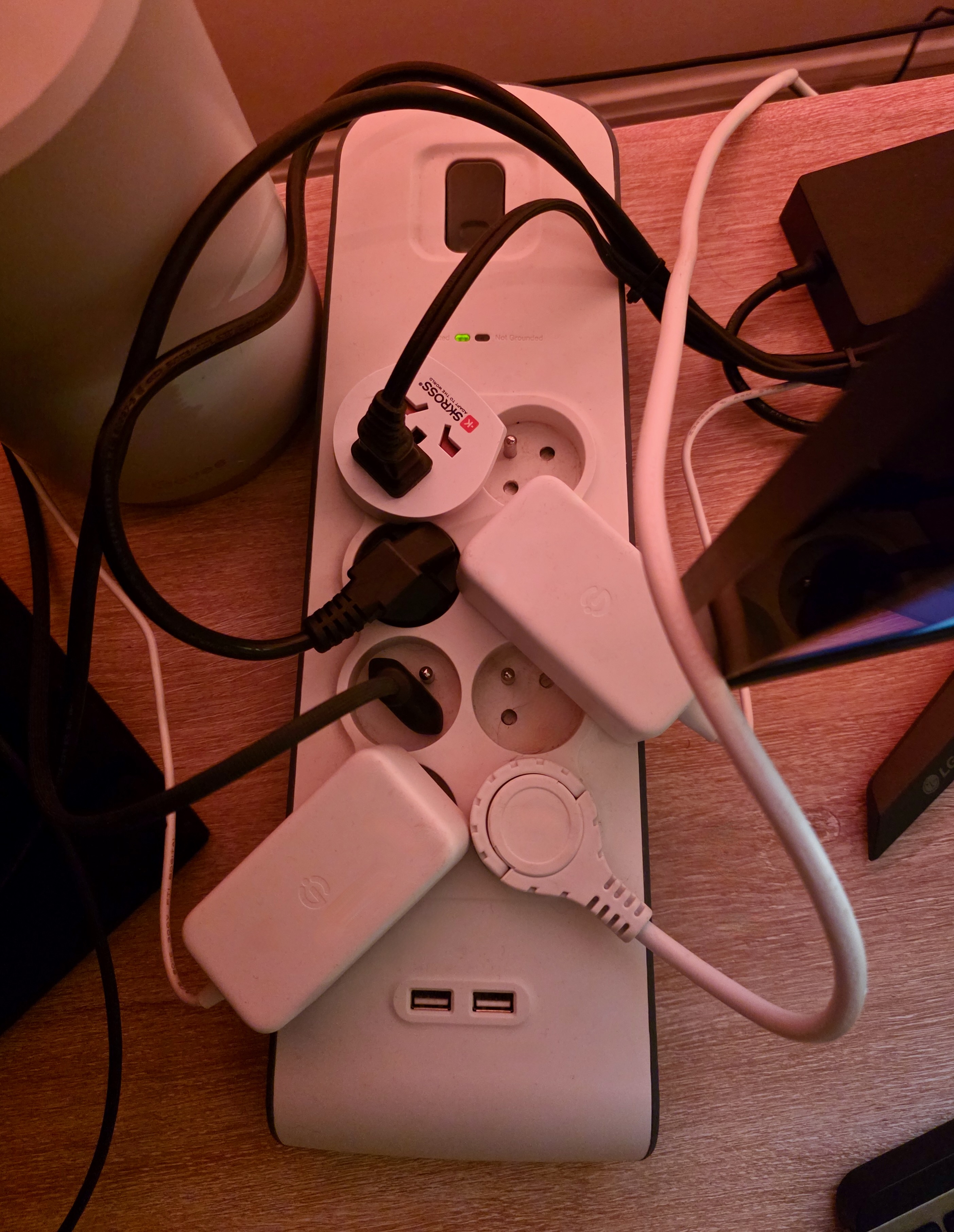

Le mythe de la multiprise parafoudre
Une multiprise parafoudre sensible (Type 3) est utile uniquement en complément d’un vrai parafoudre de tableau (Type 2).
Seule, elle est comme une éponge face à l’océan : elle sera saturée instantanément par le courant et explosera/laissera passer la surtension. Ne comptez pas sur elle pour sauver votre TV ou appareils sensibles si le tableau n’est pas équipé ! Le parafoudre Type 2 absorbe le gros du choc, la multiprise parafoudre absorbe la tension résiduelle. Ne jamais l’utiliser sans parafoudre au tableau.
Mon avis : quelle stratégie adopter ?
Installation résidentielle
Choisir un modèle auto-protégé directement sur peignes pour garantir la règle des 50 cm.
Protection critique
Investir dans les technologies VG ou ACI pour une durée de vie supérieure à 20 ans.
Défense combinée
Associer un parafoudre Type 2 au tableau avec un onduleur pour le matériel informatique.
- Résidentiel : Optez pour un modèle parafoudre auto-protégé (intégrant son disjoncteur). Plus cher (~150€) mais impossible à mal installer. C’est l’assurance-vie de vos équipements.
- Tertiaire / critique : Investissez dans la technologie VG (Citel) ou ACI (Dehn). Le surcoût est amorti par l’absence de maintenance (pas de cartouches à changer tous les 5 ans).
- Défense profonde : Pour le télétravail, la configuration idéale est : Parafoudre Type 2 au tableau + Onduleur (UPS) sur le PC (ou parafoudre type 1 si risque de foudre important). C’est la seule façon de bloquer à la fois la foudre et les micro-coupures.
Le parafoudre est-il obligatoire ?
Il est obligatoire dans les zones à forte exposition à la foudre (zones AQ2, principalement Sud, Est et Centre de la France) lorsque l'alimentation électrique est aérienne. Dans les autres zones, il n'est pas légalement obligatoire mais de nombreux assureurs l'exigent désormais contractuellement pour maintenir la garantie “dommages électriques” du contrat multirisque habitation.
Qu'est-ce que la règle des 50 cm et pourquoi est-elle critique ?
Chaque mètre de câble de liaison entre le parafoudre et la borne de terre ajoute environ 1 000V de tension résiduelle transmise au réseau. Un câble de terre de 1,5 m rend votre parafoudre Type 2 quasiment inutile. La règle d'or : câble de terre ≤50 cm, aussi court et droit que possible, sans coude à 90°. C'est la faute d'installation la plus répandue chez les électriciens non spécialisés.
Une multiprise avec parafoudre intégré suffit-elle à protéger mes appareils ?
Non. Une multiprise “parafoudre” seule est saturée quasi instantanément par une surtension d'origine foudre (plusieurs milliers de volts). Elle n'est utile que comme deuxième barrière si un parafoudre Type 2 est déjà installé au tableau électrique principal. Sans ce premier étage, elle offre une protection marginale qui crée surtout un faux sentiment de sécurité.
Quelle technologie de parafoudre est la plus fiable ?
Les varistances (MOV) sont le standard grand public : elles s'usent à chaque décharge et finissent par court-circuiter (d'où le voyant de fin de vie). Les éclateurs à gaz (technologie Citel) ont une durée de vie deux à trois fois supérieure (20 ans+) car ils ne s'usent pas de la même façon. Pour le tertiaire et les équipements critiques, les parafoudres combinés type ACI ou Dehn associent les deux technologies pour une protection optimale.
La foudre doit-elle tomber sur ma maison pour que mes appareils soient endommagés ?
Non, c'est le mythe le plus dangereux. Un impact foudre à 500 m crée un champ électromagnétique intense qui induit des surtensions dans tous les câbles exposés (réseau électrique, téléphone, antenne). Ces surtensions induites voyagent sur le réseau électrique sur plusieurs kilomètres. La quasi-totalité des dommages électriques liés à la foudre provient de coups indirects, pas d'un impact direct sur le bâtiment.
