Section câble électrique tableau Sénégal

Pour choisir la section de câble d’un tableau électrique au Sénégal, je pars toujours de la norme NS 01-001 éditée par l’ASN, qui est d’application obligatoire pour les installations électriques basse tension du pays. Les repères essentiels à connaître sont 2,5 mm² pour les circuits de prises, 6 mm² pour les circuits de cuisson et 2,5 mm² pour chaque circuit de climatiseur. Un câble sous-dimensionné fait échauffer le conducteur et peut provoquer un incendie d’origine électrique, c’est le premier défaut que je traque sur une installation.

La section de câble dépend du circuit, pas de la taille du tableau

Je vois souvent l’erreur inverse : on agrandit le tableau, on ajoute des départs, mais on garde des câbles trop fins parce qu’ils étaient déjà en place. La section ne se choisit pas selon la taille du tableau, elle se choisit selon l’usage de chaque circuit et selon la protection qui le gère. Un tableau est un point de rendez-vous, tous les circuits y convergent, et chacun doit arriver avec un conducteur de la bonne dimension.

Au Sénégal, la référence qui s’applique est la NS 01-001 de l’ASN, une norme d’application obligatoire qui couvre notamment les bâtiments à usage d’habitation. C’est le socle sur lequel je m’appuie pour vérifier une section : si un circuit existe dans une maison, il doit répondre aux exigences de cette norme. Je ne conçois pas un dimensionnement hors de ce cadre, car c’est lui qui définit les règles de base du métier au Sénégal.

Avant de parler de chiffres, je tiens à poser le principe de précaution. Toute manipulation dans un tableau électrique, y compris la simple vérification d’une section, se fait hors tension. Je coupe l’alimentation et je vérifie l’absence de tension avant de toucher un conducteur. Un tableau reste un ensemble de circuits sous 230 V, et une faute d’inattention peut être très coûteuse.

Les trois sections les plus courantes dans une maison

Dans une habitation sénégalaise typique, je retrouve trois usages qui appellent trois sections différentes. Les circuits de prises demandent 2,5 mm², les circuits de cuisson demandent 6 mm², et chaque climatiseur dispose de son propre circuit en 2,5 mm². Ce sont les repères de base que je garde en tête quand j’ouvre un tableau à Dakar.

Cette distinction n’est pas un détail de confort, elle touche directement à la sécurité. Un câble trop fin sous un usage plus gourmand qu’il ne le supporte s’échauffe, et l’échauffement répété dégrade l’isolant. Au bout d’un moment, le défaut d’isolement peut déclencher un départ de feu. C’est pour cela que la section fait partie des premiers éléments que je contrôle dans une installation.

Je rappelle aussi que le tableau lui-même doit être dimensionné pour ce qu’il reçoit. Un tableau sous-dimensionné ou complété sans révision, par exemple après l’ajout d’un climatiseur, d’un chauffe-eau ou d’un four, disjoncte en permanence. Dans le pire des cas, un défaut sur un tel tableau peut provoquer un départ de feu. Je préfère donc vérifier la cohérence d’ensemble avant de raccorder un nouvel appareil.

Le circuit de cuisson exige du 6 mm²

Le point qui provoque le plus de dégâts dans les cuisines sénégalaises est l’usage d’un câble 2,5 mm² là où il faudrait du 6 mm². Une plaque de cuisson, un four ou plusieurs appareils de cuisson réunis tirent un courant important, et un conducteur trop fin ne le transporte pas sans s’échauffer. Cet échauffement est le signe d’un circuit mal dimensionné.

Quand je rencontre ce cas, je signale immédiatement le risque : le câble chauffe, l’isolant se dégrade, et l’origine électrique de l’incendie devient de plus en plus probable. La correction est simple dans son principe, il faut remplacer le câble par la bonne section, 6 mm² pour la cuisson, et vérifier que la protection qui le gère est cohérente avec cette section.

Le raisonnement vaut aussi pour les prises, avec un autre couple de valeurs : un câble 1,5 mm² utilisé pour alimenter des prises alors qu’il faut 2,5 mm². Là encore, le conducteur fin subit une charge qu’il ne supporte pas, et l’installation devient un risque à terme. Ces deux confusions, prises et cuisson, sont les plus fréquentes que je relève sur le terrain.

Chaque climatiseur doit avoir son circuit dédié

Le climatiseur est devenu un équipement courant au Sénégal, et c’est exactement le genre d’appareil qui fait exploser un tableau non révisé. La règle que j’applique est nette : chaque climatiseur doit disposer de son propre circuit dédié, avec une section de 2,5 mm². Je ne branche jamais deux climatiseurs sur le même départ.

Pourquoi cette rigueur ? Un climatiseur de 1,5 CV consomme entre 1 200 et 1 500 W, et le brancher sur un circuit partagé surcharge le câblage. Le courant cumulé de plusieurs appareils sur un même conducteur le pousse au-delà de ses capacités, et c’est là que l’échauffement et le risque naissent. Un circuit dédié isole la charge et permet à chaque climatiseur de fonctionner sans faire souffrir le tableau.

Je considère l’ajout d’un climatiseur comme un moment de révision du tableau, pas comme une simple extension. Avant de poser l’appareil, je me demande si le tableau a la place, la protection et la section nécessaires. Si ce n’est pas le cas, je préfère agrandir et re-dimensionner le tableau plutôt que de brancher un appareil gourmand sur une installation déjà saturée, qui disjonctera en permanence.

En contexte tropical, je choisis des câbles 90 °C

Le climat joue un rôle direct sur la capacité de transit d’un câble, c’est un point que j’ai appris à ne jamais négliger au Sénégal. Les températures ambiantes élevées réduisent la quantité de courant qu’un conducteur peut transporter en sécurité. Un câble qui serait toléré dans un climat tempéré peut se révéler sous-dimensionné sous un soleil tropical.

C’est pour cette raison que je recommande, en contexte tropical, des câbles 90 °C de types XVB ou XYMM plutôt que des câbles 70 °C standards. Le câble 90 °C conserve une meilleure marge de transit quand la température de l’air autour de la canalisation grimpe. Ce choix de gaine est aussi un choix de marge de sécurité pour l’installation.

Cette préférence ne remplace pas le dimensionnement par l’usage, elle s’y ajoute. Je garde les mêmes sections de base, 2,5 mm² pour les prises et les climatiseurs, 6 mm² pour la cuisson, mais je retiens un câble capable de supporter la chaleur ambiante sans se dégrader trop vite. La température est l’ennemi silencieux d’un câble mal choisi.

Vérifier les couleurs des conducteurs avant de raccorder

Quand je vais ouvrir un tableau, je commence par regarder les fils qui arrivent avant de penser aux protections. La couleur des conducteurs me dit quelle fonction remplit chaque fil : le bleu pour le neutre, le marron pour la phase, le vert et le jaune pour la terre. Vérifier ces couleurs d’un coup d’œil évite de raccorder un conducteur au mauvais endroit.

Je réserve ce contrôle au moment précis où je dois intervenir sur une ligne. Il ne s’agit pas de décorer une photo, mais de repérer concrètement les conducteurs avant de les associer à une protection. Un fil mal repéré, c’est une erreur de câblage en puissance dès qu’on le connecte.

1 Fil bleu (neutre) Fil bleu (neutre) 2 Fil marron (phase) Fil marron (phase) 3 Fil vert et jaune (terre) Fil vert et jaune (terre)

Câble R2V dénudé

Vérifier d’un coup d’œil les couleurs des conducteurs d’une ligne avant de raccorder.

1. 1 Fil bleu (neutre)
2. 2 Fil marron (phase)
3. 3 Fil vert et jaune (terre)

Après ce repérage, je sais quel conducteur alimente quoi et je peux raisonner sur la section et la protection de manière propre. Les couleurs ne disent pas la section, mais elles disent la fonction, et c’est déjà un premier tri indispensable. Les deux informations, fonction et section, se combinent pour valider un départ.

Le calibre du disjoncteur doit rester cohérent avec la section

La section du câble et le calibre de la protection forment un couple que je ne dissocie jamais. Un disjoncteur divisionnaire protège un circuit contre la surcharge, mais il ne protège correctement que si son calibre est compatible avec la section du câble et le mode de pose. Un calibre trop fort pour un câble fin laisse passer un courant que le conducteur ne supporte pas.

Je lis d’abord le calibre imprimé sur le disjoncteur, puis je le compare à la section du conducteur qu’il alimente. Je regarde aussi le mode de pose, car un câble noyé dans une gaine ou posé en apparent ne transporte pas la même charge. Cette lecture croisée est le moyen le plus sûr de déceler une mauvaise association avant qu’elle ne devienne un problème.

1 Calibre imprimé Calibre imprimé

Disjoncteur divisionnaire

Le calibre imprimé doit rester compatible avec la section du câble et le mode de pose.

Dans un tableau, chaque départ doit être repéré et associé à une protection cohérente avec la section de son câble. Je ne fais jamais confiance à la mémoire pour savoir quel disjoncteur protège quel circuit, je lis l’étiquette et le marquage. Sur un tableau bien tenu, le repérage est inscrit et chaque protection répond à une section précise.

1 Disjoncteur divisionnaire Disjoncteur divisionnaire 2 Calibre imprimé Calibre imprimé

Disjoncteurs divisionnaires

Chaque départ doit être repéré et associé à une protection cohérente avec la section de son câble.

1. 1 Disjoncteur divisionnaire
2. 2 Calibre imprimé

Quand le tableau est triphasé, je retrouve la même logique de lecture, avec plusieurs phases à gérer sur le même rail. Le calibre se lit en bas du module, et je le compare avec la section du câble de chacun des circuits avant de valider l’ensemble. Un tableau triphasé demande d’autant plus de rigueur que les erreurs s’y cumulent plus vite.

1 Marquage C16 Marquage C16

Tableau triphasé Resi9

Le calibre se lit en bas du module, avant de comparer avec la section du câble du circuit.

Le repérage du calibre est un geste que je répète sur chaque départ, car c’est lui qui garantit la protection effective du circuit. Un câble bien choisi mais protégé par un calibre trop fort reste un risque, tout comme un câble fin protégé par un calibre adapté mais surchargé par l’usage. Je contrôle donc toujours les deux faces d’un même problème.

Le différentiel 30 mA en tête de chaque groupe de circuits

La protection différentielle est le deuxième pilier de la sécurité d’un tableau, après la section des câbles. Le disjoncteur différentiel 30 mA se place en tête de chaque groupe de circuits, et un tableau qui ne possède aucun dispositif différentiel laisse l’utilisateur exposé en cas de contact avec un conducteur sous tension. C’est une protection que je considère comme non négociable.

Le seuil de 30 mA est celui qui protège une personne : en dessous de cette valeur, le dispositif coupe avant que le courant ne devienne dangereux pour le corps. Sans différentiel, un défaut d’isolement ou un contact accidentel n’est plus coupé par rien, et la personne reste exposée jusqu’à ce qu’elle lâche prise ou qu’une autre protection agisse.

Je vérifie donc systématiquement la présence et le bon fonctionnement du différentiel dans un tableau. Un bouton de test existe pour le contrôler périodiquement, et je recommande de l’actionner régulièrement. Si le tableau n’a aucun différentiel, je signale qu’il faut le compléter sans tarder, car c’est une question de sécurité directe pour les occupants.

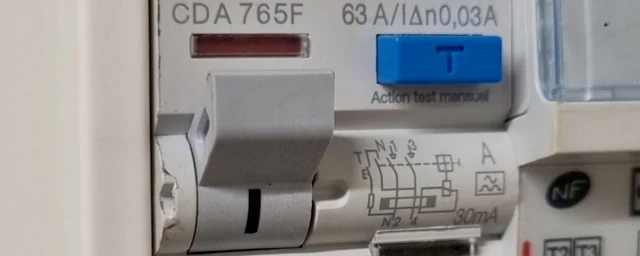

Le type A est obligatoire dans la cuisine sénégalaise

Tous les différentiels ne se valent pas, et le choix du type dépend des appareils du circuit. Pour les circuits de la cuisine, le différentiel de type A est obligatoire, car il couvre les appareils comme le lave-vaisselle, le four et les plaques. Le type AC, lui, ne détecte pas les courants à composante continue, et ces appareils peuvent générer ce type de courant.

Je ne pose donc pas n’importe quel différentiel dans une cuisine. Je retiens le type A, capable de détecter à la fois les courants alternatifs et les courants à composante continue que certains équipements produisent. Le type AC, moins complet, serait une protection insuffisante pour ces circuits précis.

Ce choix s’ajoute aux règles déjà posées : une cuisine demande du 6 mm² pour la cuisson, des circuits bien repérés, et maintenant un différentiel de type A. La sécurité d’une cuisine se joue sur l’accumulation de ces bons réglages, pas sur un seul détail.

Le parafoudre et le degré de protection en extérieur

Au Sénégal, l’activité orageuse est réelle dans certaines régions, et elle a un impact direct sur la conception d’un tableau. Je recommande fortement un parafoudre en entrée de tableau dans les zones à forte activité orageuse, comme par exemple autour de Thiès. Le parafoudre absorbe une partie des surtensions dues à la foudre et protège l’ensemble de l’installation.

Dans les espaces extérieurs, les règles d’étanchéité complètent le dimensionnement électrique. Toute installation susceptible d’être à portée de pluie doit être au minimum en IP65, un degré de protection qui résiste aux projections d’eau. Je vérifie ce point dès qu’un appareillage est exposé dehors.

Le parafoudre et l’indice de protection répondent à deux soucis différents du climat sénégalais : la foudre d’un côté, l’eau de l’autre. Je les traite tous les deux dès qu’une installation y est exposée, car ils évitent des dégâts qui se révèlent souvent bien après la pose.

Les prix des protections au Sénégal

Pour compléter ce dimensionnement, il est utile d’avoir une idée des prix des protections sur le marché sénégalais. Les montants suivants sont des prix indicatifs relevés chez Dioulabi à Dakar, et ils donnent un ordre de grandeur du budget nécessaire à un tableau conforme.

Je précise que ces montants sont indicatifs et qu’ils peuvent varier selon le revendeur et le moment de l’achat. Ils servent à situer le budget, pas à figer un tarif. Le différentiel 2P 63A 30 mA ressort autour de 27 200 FCFA, le 4P 63A 30 mA autour de 35 400 FCFA, et le triphasé 3P+N 25A 30 mA autour de 53 100 FCFA.

Je remarque que la protection différentielle représente une part non négligeable du budget d’un tableau, surtout quand plusieurs groupes doivent chacun avoir la sienne. C’est un investissement de sécurité, et je le considère comme prioritaire dans tout projet d’installation ou de mise à niveau. Un prix plus élevé ne se discute pas quand il s’agit d’un dispositif qui protège les personnes.

Ces prix doivent être lus avec les sections recommandées plus haut : on n’économise pas sur une section de câble pour compenser le coût d’une protection. Les deux sont nécessaires, et les négliger revient à accepter un risque électrique dans son logement.

Ce que je vérifie avant de raccorder un nouveau départ

Quand je dois ajouter un départ dans un tableau sénégalais, je passe par une petite démarche ordonnée qui évite les erreurs. Je pars d’abord du calibre de protection prévu et de la longueur du trajet du câble. Ces deux données me disent si la section envisagée convient au circuit.

Ensuite, je vérifie la chute de tension sur la longueur du trajet, car un câble long peut faire chuter la tension de manière excessive et perturber les appareils alimentés. Enfin, avant tout raccordement, je contrôle la section lue sur la gaine du câble, pour être certain que la valeur inscrite correspond bien au conducteur présent. Je finis par contrôler la cohérence entre la protection et la section.

Cette démarche, simple dans sa forme, évite les deux erreurs de dimensionnement que je retrouve le plus souvent. Elle exige de ralentir et de lire, mais elle garantit qu’un départ ajouté ne deviendra pas une source d’échauffement ou de déclenchements intempestifs. Je la recommande à quiconque touche à son tableau.

Je rappelle enfin que si le travail concerne des circuits sous tension ou que le doute persiste sur une section, je préfère brancher hors tension et, au besoin, confier l’intervention à un professionnel. Un tableau est un organe critique, et une erreur de dimensionnement ou de raccordement peut avoir des conséquences sérieuses.

Ce qui fait un tableau conforme au Sénégal

Un tableau conforme au Sénégal réunit plusieurs conditions qui se complètent. Les sections de câble doivent répondre à l’usage de chaque circuit, avec 2,5 mm² pour les prises et les climatiseurs et 6 mm² pour la cuisson. La norme NS 01-001 de l’ASN encadre l’ensemble de manière obligatoire.

La protection fait le reste : un différentiel 30 mA en tête de chaque groupe, un type A dans la cuisine, des câbles 90 °C en contexte tropical, un parafoudre dans les zones orageuses et l’IP65 pour l’extérieur exposé à la pluie. Tous ces points sont sourcés et correspondent aux recommandations que je retrouve dans la documentation technique des spécialistes de l’installation au Sénégal.

Je considère ce contrôle global comme le cœur du métier : choisir la bonne section n’est qu’une partie du travail, la plus visible, celle qui prévient l’échauffement. Le reste, protection différentielle, type A, parafoudre et étanchéité, garantit que l’installation reste sûre dans la durée et sous le climat local. Un tableau donc bien dimensionné sur tous ces axes est un tableau que je peux laisser fonctionner l’esprit tranquille.
