Parafoudre type 1 ou type 2 : lequel choisir ?

Le mot parafoudre recouvre plusieurs appareils. Ils ne répondent pas tous au même scénario. Un type 1 est conçu pour écouler une part importante du courant lié à un impact direct ou à une installation protégée par paratonnerre. Un type 2 limite les surtensions qui arrivent sur le réseau et protège le tableau ainsi que les équipements raccordés. Dans une maison, c’est souvent le type 2 que l’on rencontre.

Le choix ne se fait pas en regardant seulement une étiquette. Il dépend de l’arrivée électrique, de l’exposition du bâtiment, de la présence éventuelle d’un système de protection externe contre la foudre, de la terre et de l’organisation du tableau. Installer un module au hasard peut donner une impression de sécurité sans traiter le point faible réel.

Type 1, type 2 et type 3 : trois rôles

Le type 1 est appelé parafoudre de tête dans les situations les plus exigeantes. Il est utilisé quand l’installation peut devoir écouler une énergie importante, notamment avec un paratonnerre ou une arrivée très exposée. Sa mission est de faire passer l’essentiel de l’énergie vers la terre sans détruire le tableau.

Le type 2 intervient après ou seul selon le cas. Il réduit la surtension à un niveau compatible avec les circuits en aval. Il ne rend pas un appareil invulnérable à un impact proche : il limite un phénomène, dans une installation entière correctement conçue. Le guide sur les parafoudres et leurs limites détaille les fausses promesses fréquentes.

Le type 3 se place près d’un équipement sensible quand la distance au tableau ou la sensibilité du matériel le justifie. Il complète la coordination, mais n’est pas un remplacement du type 2. Une multiprise marquée « parafoudre » sans protection au tableau ne règle pas une arrivée de surtension sur toute la maison.

1 Prises protégées Prises protégées

Multiprise parafoudre

Une multiprise marquée parafoudre protège un équipement proche, sans remplacer une protection au tableau.

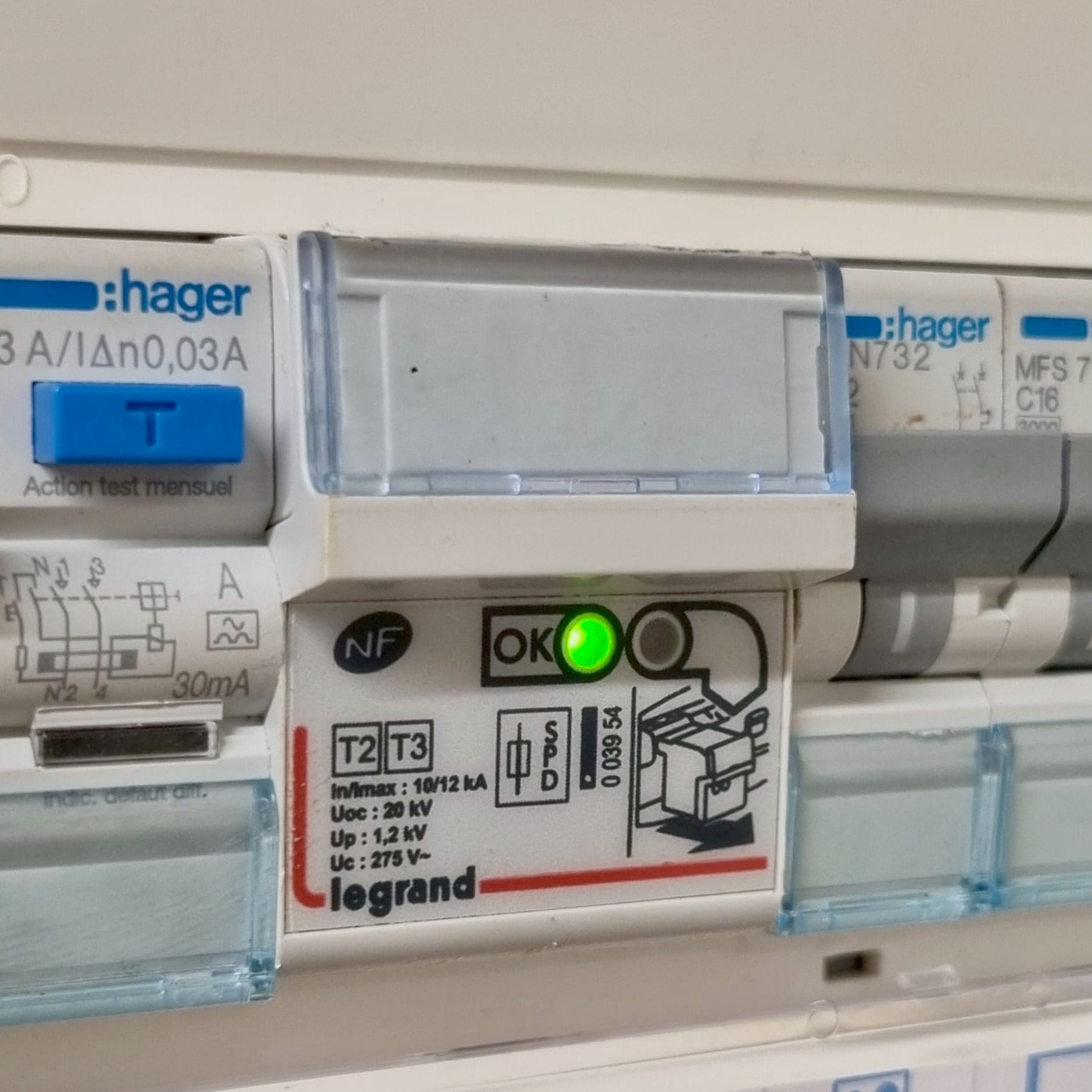

Voici un parafoudre type 2 installé dans un tableau.

Parafoudre type 2 installé au tableau : le raccordement et la terre conditionnent son efficacité.

Une arrivée et un environnement exposés font partie de l’évaluation du risque.

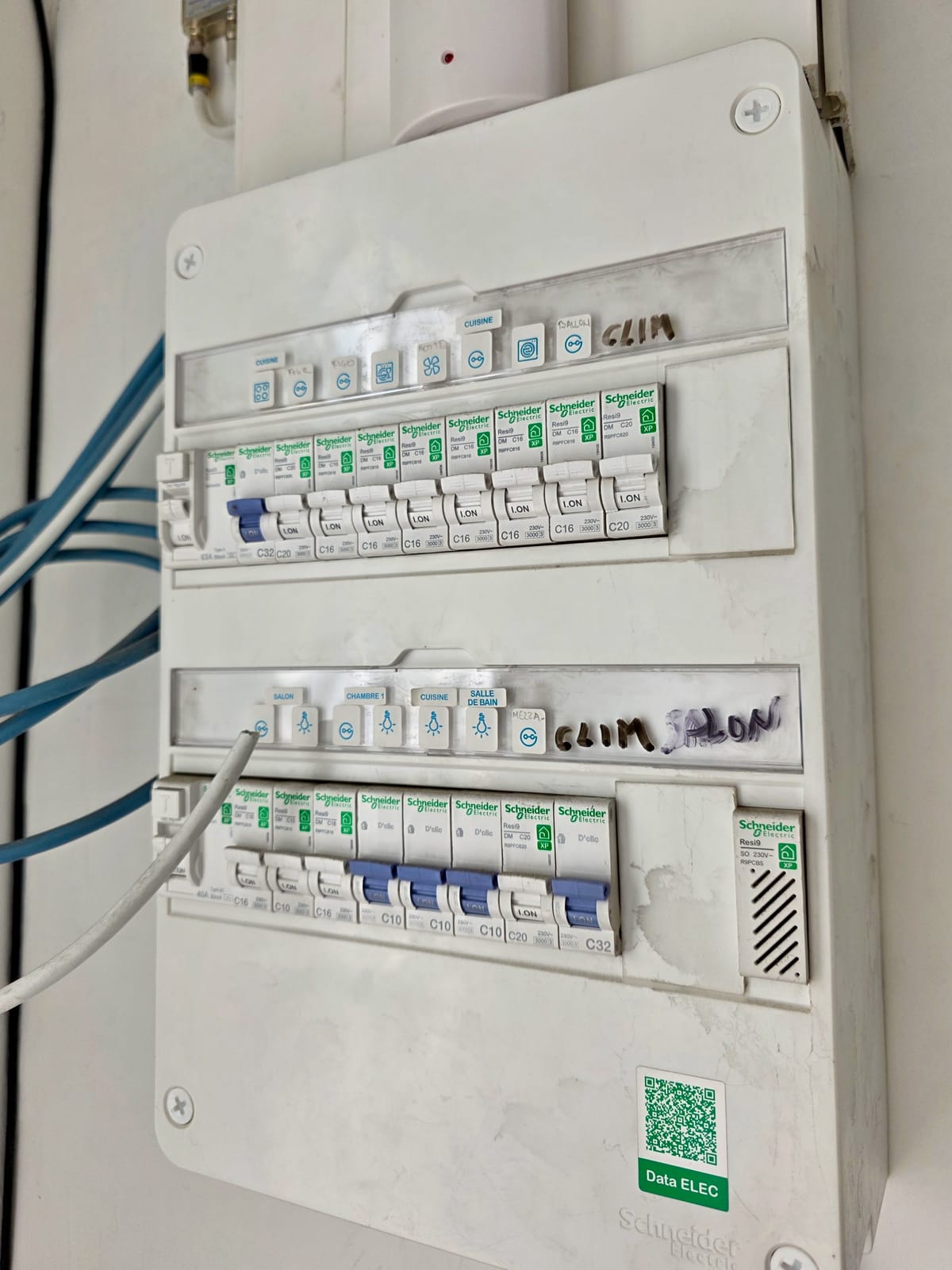

La protection contre les surtensions s’inscrit dans l’organisation complète du tableau.

1 / 3

Quand un type 1 est-il nécessaire ?

On ne choisit pas un type 1 parce qu’il semble plus puissant. Il s’emploie lorsque le risque étudié impose une capacité d’écoulement élevée. La présence d’un paratonnerre est un signal majeur : le courant de foudre peut alors être conduit dans le bâtiment et la coordination entre protection externe, terre et parafoudre devient indispensable.

Une arrivée aérienne, une maison isolée ou une zone où les épisodes orageux sont fréquents méritent aussi une analyse. Cela ne permet pas, seul, de conclure depuis une photo satellite. Un professionnel regarde le schéma d’alimentation, le tableau, le régime de neutre, la terre et les prescriptions applicables au projet.

Le type 2 : le choix courant, pas automatique

Le type 2 est le protecteur le plus fréquent dans les logements. Il prend place au tableau, avec une protection associée dimensionnée selon sa notice et l’installation. Son raccordement doit être court et propre : les longueurs de conducteurs ajoutent de l’impédance et dégradent la limitation de surtension.

1 Parafoudre type 2 Parafoudre type 2

Parafoudre type 2

Le parafoudre se reconnaît au tableau à son module plus large, posé avec une protection associée.

La question « est-il obligatoire ? » doit être traitée avec précision. Les exigences dépendent notamment du niveau de risque local, de l’alimentation et des équipements. Une mise en sécurité ou mise aux normes ne se résume pas à ajouter un module : elle traite les protections différentielles, les circuits, les repérages, l’enveloppe et les défauts constatés.

La terre, le maillon qui décide

Un parafoudre évacue l’énergie vers la terre. Une terre absente, mal raccordée ou dégradée limite donc le résultat attendu. Avant d’ajouter une protection, faites vérifier la prise de terre et les liaisons. Le guide pour mesurer la terre d’une maison explique ce que contrôle un électricien et pourquoi un simple voyant de multiprise ne suffit pas.

1 Bornier de terre Bornier de terre

Bornier de terre

Le chemin de la terre se contrôle au tableau : bornier et conducteurs doivent être présents et repérés.

La section des conducteurs et le cheminement comptent également. Le parafoudre doit être conforme à la notice fabricant et au tableau existant. Les références ne sont pas universelles : type de réseau, courant de court-circuit présumé, fusible ou disjoncteur associé et compatibilité du peigne doivent être vérifiés.

Ce qu’un parafoudre ne fait pas

Il ne protège pas contre une surcharge : c’est le rôle du disjoncteur. Il ne protège pas les personnes d’un défaut d’isolement : c’est le rôle du différentiel 30 mA. Il ne répare pas un tableau avec des connexions chauffées ou des fils mal serrés. Une odeur de brûlé au tableau impose de couper l’usage concerné et de faire contrôler l’installation, pas d’ajouter un parafoudre.

Il ne garantit pas non plus la survie de tous les appareils en cas d’impact violent et très proche. Il réduit le risque et la surtension résiduelle dans les conditions pour lesquelles il a été conçu. Les box, téléviseurs et équipements de réseau peuvent aussi recevoir une surtension par les lignes de télécommunication ; la coordination doit alors inclure ces arrivées.

Vérifier une installation existante

Un contrôle sérieux commence par l’identification du tableau et de l’arrivée. Le professionnel vérifie la présence du parafoudre, son état, son voyant éventuel, la protection associée, la qualité du raccordement à la terre et les distances de câblage. Il vérifie aussi si une extension récente — borne de recharge, pompe à chaleur, panneaux photovoltaïques — a modifié les besoins.

Faire une analyse de risque avant de choisir

Le risque ne se limite pas au nombre d’orages indiqué pour un département. Cette donnée donne un contexte, mais elle ne dit pas comment la surtension peut entrer dans un logement précis. L’évaluation utile part de l’installation : arrivée aérienne ou enterrée, exposition du bâtiment, présence d’un paratonnerre, longueurs de câbles à l’extérieur, dépendances alimentées et réseaux qui entrent dans la maison.

Une maison alimentée par une ligne aérienne n’a pas le même profil qu’un appartement raccordé par un réseau enterré. Une dépendance éloignée, un portail motorisé, une pompe de forage ou une borne placée dehors créent aussi des chemins possibles pour les surtensions. L’objectif n’est pas d’additionner des cas inquiétants. Il est d’identifier les arrivées réellement connectées à des équipements coûteux ou indispensables.

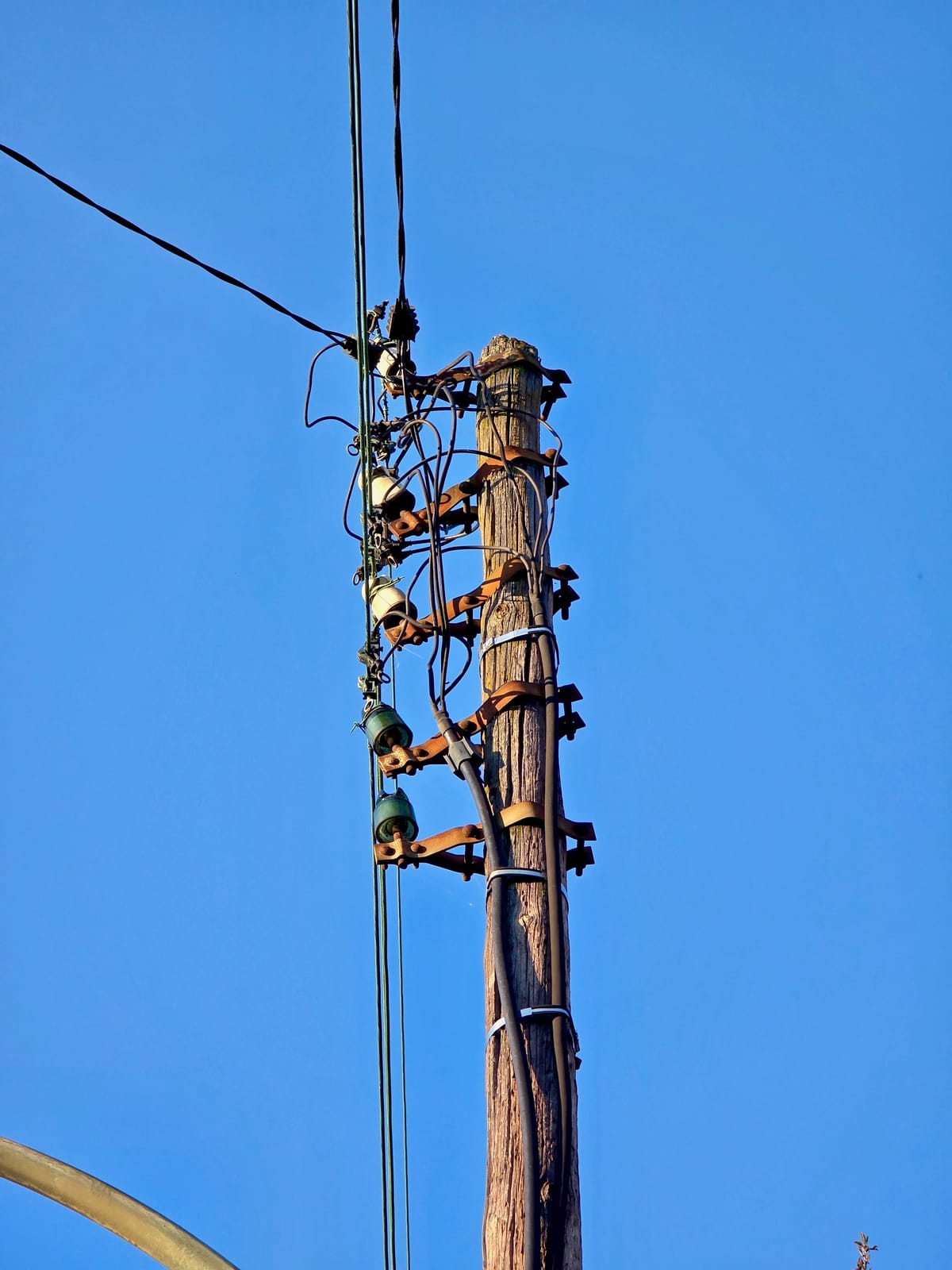

1 Poteau électrique Poteau électrique

Arrivée aérienne

Une ligne aérienne à proximité du bâtiment change le profil de risque à étudier.

Le parafoudre est à étudier avec plus d’attention dans les cas suivants :

• Présence d’un paratonnerre : la protection externe et la protection interne doivent être conçues ensemble.
• Arrivée aérienne ou bâtiment isolé : l’exposition peut justifier une vérification plus poussée du tableau et de la terre.
• Équipements électroniques nombreux : box, alarme, pompe à chaleur, domotique ou chargeur de véhicule ont des cartes sensibles aux surtensions.
• Lignes qui sortent du bâtiment : portail, éclairage de jardin, dépendance ou réseau de communication méritent une analyse de leur cheminement.
• Rénovation du tableau : c’est le bon moment pour vérifier les réserves, le schéma et les protections associées avant de refermer le coffret.

Le diagnostic n’aboutit pas forcément à un type 1. Dans la plupart des maisons sans paratonnerre, la question porte d’abord sur un type 2 adapté, correctement posé. À l’inverse, un type 1 installé sans cohérence avec l’arrivée, la terre et les appareils en aval n’est pas une amélioration automatique. La référence la plus robuste n’est pas nécessairement la réponse technique la plus juste.

La coordination : une chaîne, pas un module isolé

Des protections qui se répartissent le travail

Le mot coordination désigne la façon dont les protections se répartissent le travail. Un type 1 réduit l’énergie très importante d’un courant de foudre dans les cas concernés. Un type 2 abaisse ensuite la surtension au niveau du tableau. Si un équipement sensible est loin du tableau, un type 3 proche de l’appareil peut réduire encore la surtension résiduelle. Chaque niveau a une place et des conditions de pose.

Cette logique vaut aussi pour les autres réseaux. Un coffret de communication, une antenne, un câble Ethernet vers une annexe ou une motorisation peuvent transporter une surtension indépendamment de l’alimentation 230 V. Protéger seulement le tableau ne protège pas toujours la box ou l’alarme.

Il faut examiner les câbles qui passent d’un bâtiment à l’autre et les équipements qui relient le logement à l’extérieur. Pour une installation réseau, les règles de coffret de communication et de cheminement restent importantes.

Les dispositifs de coupure

La coordination implique également les dispositifs de coupure. Selon le modèle, le parafoudre est associé à un fusible ou à un disjoncteur dont le calibre, le pouvoir de coupure et la position sont définis par la notice. On ne récupère pas un disjoncteur disponible dans le tableau sans vérifier ces données. Un mauvais choix peut empêcher la protection de fonctionner comme prévu ou créer un défaut de sélectivité.

Il faut aussi tenir compte de la place disponible. Un tableau saturé ne permet pas d’ajouter proprement un module, un appareillage de protection et les conducteurs nécessaires. Si le coffret n’a plus de réserve, le bon chantier peut être une extension ou un remplacement de tableau électrique plutôt qu’un ajout forcé sous un peigne existant.

Pourquoi les longueurs de liaison sont décisives

Le parafoudre agit très vite. À cette échelle, un conducteur n’est pas un détail neutre : sa longueur et ses boucles ajoutent une opposition au passage du courant transitoire. Plus les liaisons entre le parafoudre, les bornes d’arrivée et la terre sont longues, plus la tension résiduelle peut augmenter au niveau de l’installation.

La règle pratique est donc de placer le module au plus près du point où il doit protéger, avec des conducteurs courts, directs et de section conforme à sa documentation. Les notices fabricants donnent le schéma de raccordement et la longueur maximale visée. Il ne faut pas remplacer cette consigne par une valeur recopiée d’un forum : la topologie du tableau et le modèle utilisé comptent.

Quelques erreurs reviennent souvent lors d’une pose improvisée :

• Allonger le fil de terre pour contourner le tableau : la protection devient moins efficace là où elle est attendue.
• Créer une grande boucle avec les conducteurs : le cheminement doit rester direct et lisible.
• Raccorder le module après trop d’appareillages : sa position doit correspondre au schéma prévu par le fabricant.
• Utiliser une section au hasard : la tenue au courant et le raccordement admissible sont des caractéristiques du produit.
• Mélanger les conducteurs sans repérage : la maintenance future devient risquée et les contrôles plus difficiles.

Le chemin de la terre mérite le même soin que les bornes de phase et de neutre. Il doit être continu, protégé mécaniquement lorsque nécessaire et accessible au contrôle. Un fil vert et jaune présent dans le tableau ne prouve pas que la prise de terre est exploitable. La mesure, l’état des connexions et l’ensemble des liaisons équipotentielles font partie du diagnostic.

Bien lire les caractéristiques sans choisir au marketing

Deux parafoudres portant la même mention « type 2 » peuvent avoir des caractéristiques différentes. Les données à lire viennent après le choix du type : tension compatible avec le réseau, niveau de protection annoncé, courant nominal de décharge, tenue au court-circuit et protection amont requise. Elles doivent être lues avec la notice, pas comparées isolément sur une fiche commerciale.

Le niveau de protection indique la tension résiduelle que le dispositif vise à limiter dans ses conditions d’essai. Une valeur plus basse semble préférable, mais elle ne dispense ni d’un raccordement court ni de la coordination avec les appareils en amont et en aval. Le courant de décharge indique ce que le module peut encaisser selon un essai donné. Ce n’est pas un indice simple de durée de vie ni une promesse de protection absolue.

La configuration du réseau est un autre point de contrôle. Les appareils diffèrent selon le régime de neutre, le nombre de pôles et l’alimentation. Une maison, une dépendance triphasée ou une installation avec production photovoltaïque ne se traitent pas avec une référence choisie uniquement parce qu’elle tient sur le rail.

Cas concrets : quelle décision prendre ?

Maison rénovée et arrivée souterraine

Une maison rénovée avec arrivée souterraine, sans paratonnerre et un tableau bien organisé appelle généralement une vérification du risque et de la nécessité d’un type 2. Si le choix est retenu, la pose doit prévoir sa protection associée et un raccordement court vers la terre. Le chantier reste un travail de tableau, même si le module ne prend que quelques emplacements.

Une maison ancienne alimentée par une arrivée aérienne avec plusieurs équipements extérieurs demande une lecture plus large. Il faut regarder le tableau, la terre, le portail, la pompe éventuelle et les câbles de communication qui sortent du logement. Un type 2 peut être pertinent, avec une protection complémentaire ciblée si un équipement sensible est éloigné. L’ajout d’une multiprise protégée ne règle pas les circuits extérieurs ni les entrées de réseaux.

Un bâtiment avec paratonnerre

Un bâtiment équipé d’un paratonnerre ne doit pas être abordé comme une maison ordinaire à laquelle on ajoute un module. La protection externe, les conducteurs de descente, la terre et les parafoudres relèvent d’une logique coordonnée. Ici, le type 1 et sa coordination se définissent à partir du système existant. Une intervention locale sans étude peut dégrader la cohérence de l’ensemble.

Enfin, lorsque le tableau est ancien, encombré ou présente des anomalies, il faut traiter ces défauts en premier. Un parafoudre n’est pas un remède à des borniers oxydés, un capot absent, des fils mal serrés ou des protections mal adaptées. Le contrôle peut conduire à prioriser la sécurité du tableau électrique avant l’ajout d’une protection contre les surtensions.

Ce que vous pouvez vérifier, et ce qui relève de l’électricien

Sans ouvrir le tableau, vous pouvez relever le type d’arrivée visible, noter la présence d’un paratonnerre, recenser les équipements sensibles et regarder le voyant d’état d’un parafoudre déjà installé. Un voyant qui indique une fin de vie ou une anomalie mérite une intervention. Gardez aussi la référence du module si elle est lisible : elle permet de retrouver sa notice et sa protection associée.

En revanche, retirer le capot du tableau pour suivre les fils, serrer une borne ou ajouter un disjoncteur vous expose aux parties actives. Couper le disjoncteur général ne suffit pas toujours à garantir une absence de tension sur toutes les parties de l’installation. La vérification au VAT, la consignation, le choix du matériel et les contrôles finaux appartiennent à l’intervention d’un électricien.

Les erreurs qui donnent une fausse impression de protection

Confondre protection électrique et données

La première erreur consiste à confondre protection électrique et protection des données. Une box reliée au réseau cuivre, une antenne ou un câble Ethernet extérieur peut recevoir une surtension par une voie distincte du tableau. Le parafoudre 230 V reste utile, mais il ne transforme pas les autres câbles en lignes protégées. Le diagnostic doit identifier chaque entrée de réseau, puis décider si une protection dédiée est nécessaire et compatible.

Le voyant vert n’est pas un contrôle complet

La deuxième est de considérer le voyant vert comme un contrôle complet. Ce voyant renseigne généralement sur l’état interne du module, selon le fabricant. Il ne valide ni la qualité de la terre, ni le serrage des bornes, ni la conformité de la protection amont. À l’inverse, un voyant rouge ou une indication de remplacement ne doit pas être ignoré : la cartouche ou l’appareil peut avoir atteint sa fin de vie après des surtensions répétées.

1 Indication imprimée Indication imprimée

Voyant de multiprise

Un voyant sur une multiprise ne remplace pas un contrôle de la terre et du tableau.

La troisième est de poser un parafoudre pendant un dépannage sans documenter le tableau. Une étiquette, un schéma unifilaire à jour et le repérage des circuits facilitent la vérification future. Ils évitent aussi qu’un intervenant retire une protection associée parce qu’elle semble alimenter « seulement » un module. Le repérage du tableau électrique fait partie d’un travail durable, surtout après une extension.

Ne pas mélanger les symptômes

Enfin, ne mélangez pas les symptômes. Des lumières qui baissent, des disjonctions répétées ou une prise qui ne fonctionne plus ne prouvent pas qu’une surtension est en cause. Ces signes demandent un diagnostic de circuit, de serrage, de surcharge ou de défaut d’isolement. Le guide sur les lumières qui clignotent permet de distinguer les situations où il faut couper l’usage et faire intervenir rapidement.

Après la pose : contrôle et maintenance raisonnable

Après installation, l’électricien vérifie le câblage, le serrage adapté aux bornes, le repérage et l’état du voyant. Il confirme aussi que la protection amont prévue est bien celle installée et que le capot peut être remis sans contrainte sur les conducteurs. Ces contrôles sont plus importants qu’une photographie du tableau terminé.

Pour l’occupant, une vérification visuelle périodique du voyant et de l’état général du tableau suffit. Après un épisode orageux important, un défaut signalé par le module ou une panne simultanée de plusieurs appareils, faites contrôler l’installation avant de remplacer des équipements coûteux. N’ouvrez pas le coffret pour tester au multimètre : les mesures et les opérations sur les bornes exigent la méthode et le matériel adaptés.

Un parafoudre est donc un élément d’une stratégie de réduction du risque. Bien choisi, posé avec des liaisons courtes, coordonné aux autres protections et entretenu par un contrôle simple, il apporte une protection cohérente. Mal choisi ou ajouté sur un tableau dégradé, il n’apporte pas la sécurité attendue.

“

Un parafoudre est une protection coordonnée. Si la terre et le tableau ne suivent pas, le module seul ne fait pas le travail.
