Couleur fil électrique année 70

Sur une installation électrique des années 70, la couleur des fils attire l’oeil en premier. Un rouge semble être une phase, un bleu semble être un neutre, un vert jaune semble être une terre. Parfois c’est vrai. Parfois c’est faux.

Le piège vient de là : beaucoup d’installations ont été modifiées par couches. Une prise ajoutée, un interrupteur remplacé, un tableau bricolé, une cuisine refaite, un fil disponible utilisé faute de mieux. Cinquante ans plus tard, la couleur raconte une partie de l’histoire, pas la fonction réelle du conducteur.

Cet article sert à lire ces anciennes couleurs sans prendre de raccourci dangereux. Pour les travaux réels, la règle reste la même : on ne touche pas un conducteur tant que l’absence de tension n’est pas vérifiée.

Les couleurs modernes à connaître avant de lire l’ancien

Aujourd’hui, dans une installation domestique classique, les repères sont simples.

Le bleu, le vert jaune et la phase

Le bleu clair correspond au neutre. Le vert jaune correspond au conducteur de protection, donc la terre. La phase utilise une autre couleur : souvent rouge, marron ou noir selon le câble et le circuit.

Une logique qui ne suffit pas dans l’ancien

Cette logique moderne aide à lire une installation récente. Elle ne suffit pas dans l’ancien, car les circuits ont pu être posés avant certaines pratiques actuelles, puis repris avec du matériel plus récent.

Des couleurs modernes sur une partie du réseau

Dans un logement des années 70, vous pouvez trouver ces couleurs modernes sur une partie seulement du réseau. C’est fréquent après le remplacement d’un tableau ou la rénovation d’une pièce.

1 Bleu neutre Bleu neutre 2 Vert jaune terre Vert jaune terre 3 Marron phase Marron phase

Câble R2V dénudé

Sur un câble récent, bleu, vert jaune et marron se repèrent à l’oeil ; dans l’ancien, il faut quand même contrôler la fonction.

1. 1 Bleu neutre
2. 2 Vert jaune terre
3. 3 Marron phase

Le reste peut garder des conducteurs plus anciens, avec des couleurs qui ne correspondent pas à ce qu’on attend aujourd’hui.

Ce qu’on rencontre souvent dans les années 70

Les années 70 ne donnent pas un code couleur unique applicable à tous les logements. On rencontre plutôt des habitudes de chantier, des câbles disponibles et des reprises successives.

Rouge, noir, gris ou blanc

Sur le terrain, les anciennes installations montrent souvent du rouge pour la phase, du bleu pour le neutre quand le circuit est assez récent, du noir ou gris pour des phases, retours lampe ou navettes, parfois du blanc, du violet ou de l’orange selon les appareillages.

Une terre qui manque ou arrive mal

Le conducteur de protection, quand il existe, peut être vert jaune sur les parties rénovées. Mais dans certains logements anciens, la terre manque sur une partie des prises, ou arrive dans la boîte sans être raccordée correctement.

La bonne couleur sans la bonne fonction

Le cas dangereux, c’est le fil qui a la bonne couleur mais pas la bonne fonction. Un fil bleu repris comme phase dans une boîte de dérivation, un vert jaune utilisé comme retour lampe, un neutre commun à plusieurs circuits, un ancien câble sans terre derrière une prise 2P+T moderne.

Ce n’est pas de la théorie. Dans une maison qui a vécu, on peut tomber sur ces montages même si la pièce semble propre.

Sur ce bornier, la plupart des conducteurs sont vert jaune, mais pas tous.

1 Un conducteur marron raccordé au même bornier de terre que les vert jaune. Un conducteur marron raccordé au même bornier de terre que les vert jaune. 2 Un conducteur bleu-gris raccordé au même bornier, alors que le bleu est réservé au neutre. Un conducteur bleu-gris raccordé au même bornier, alors que le bleu est réservé au neutre.

Bornier de terre

La fonction du conducteur se lit au raccordement, pas seulement à sa couleur.

1. 1 Un conducteur marron raccordé au même bornier de terre que les vert jaune.
2. 2 Un conducteur bleu-gris raccordé au même bornier, alors que le bleu est réservé au neutre.

Tableau rapide des couleurs anciennes

Ce tableau donne des indices, pas des certitudes. Il sert à comprendre ce que vous voyez avant de décider quoi contrôler.

Le mot important est “souvent”. Une couleur fréquente n’est pas une preuve.

1 Bleu neutre Bleu neutre 2 Vert jaune terre Vert jaune terre 3 Rouge phase Rouge phase

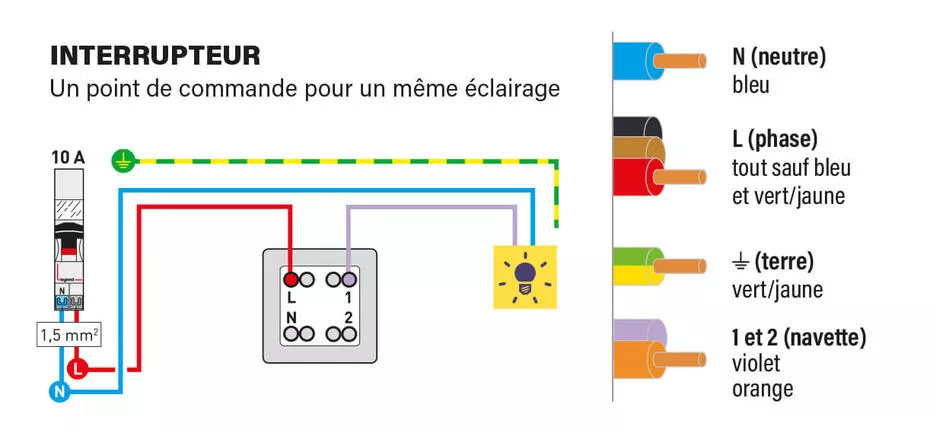

Code couleur Legrand

Le code couleur actuel aide au repérage, mais ne remplace pas les mesures sur un circuit ancien.

1. 1 Bleu neutre
2. 2 Vert jaune terre
3. 3 Rouge phase

Source : Legrand

Si vous remplacez une prise sans ouvrir le tableau, vous ne savez pas toujours si le fil bleu vient du même circuit que la phase. Si vous remplacez un interrupteur, vous ne savez pas toujours quelle borne reçoit la phase et quelle borne repart vers la lampe.

Pourquoi les années 70 sont piégeuses

Un logement construit ou rénové dans les années 70 a souvent reçu plusieurs interventions depuis sa première mise en service.

Un tableau remplacé sans refaire les circuits

Le tableau à fusibles a pu être remplacé par un tableau modulaire sans refaire les circuits. Des prises avec terre ont pu être posées dans des pièces où la terre n’arrivait pas au départ. Des couleurs modernes peuvent cohabiter avec de vieux conducteurs dans la même boîte.

Une installation qui semble partiellement moderne

Le résultat donne une installation qui semble partiellement moderne. C’est précisément ce qui rend la lecture difficile.

Les circuits d’éclairage sans neutre

Autre point courant : les circuits d’éclairage. Un interrupteur n’a pas forcément de neutre. On peut y trouver une phase, un retour lampe et des navettes, avec des couleurs qui ressemblent à celles d’un circuit prise. Brancher une prise à partir de ce genre de boîte est une erreur classique.

Sur les prises, le danger vient souvent de la terre. Une prise récente avec broche de terre ne prouve pas que la terre est présente, continue et efficace. Il faut contrôler.

Phase, neutre, terre : ce qu’il faut vraiment identifier

La phase est le conducteur actif. C’est elle qui présente le danger principal au toucher par rapport à la terre ou au neutre.

Le neutre ferme le circuit. Il peut paraître moins inquiétant, mais il ne doit pas être manipulé comme un fil quelconque. Un mauvais neutre commun ou coupé peut créer des symptômes difficiles à diagnostiquer.

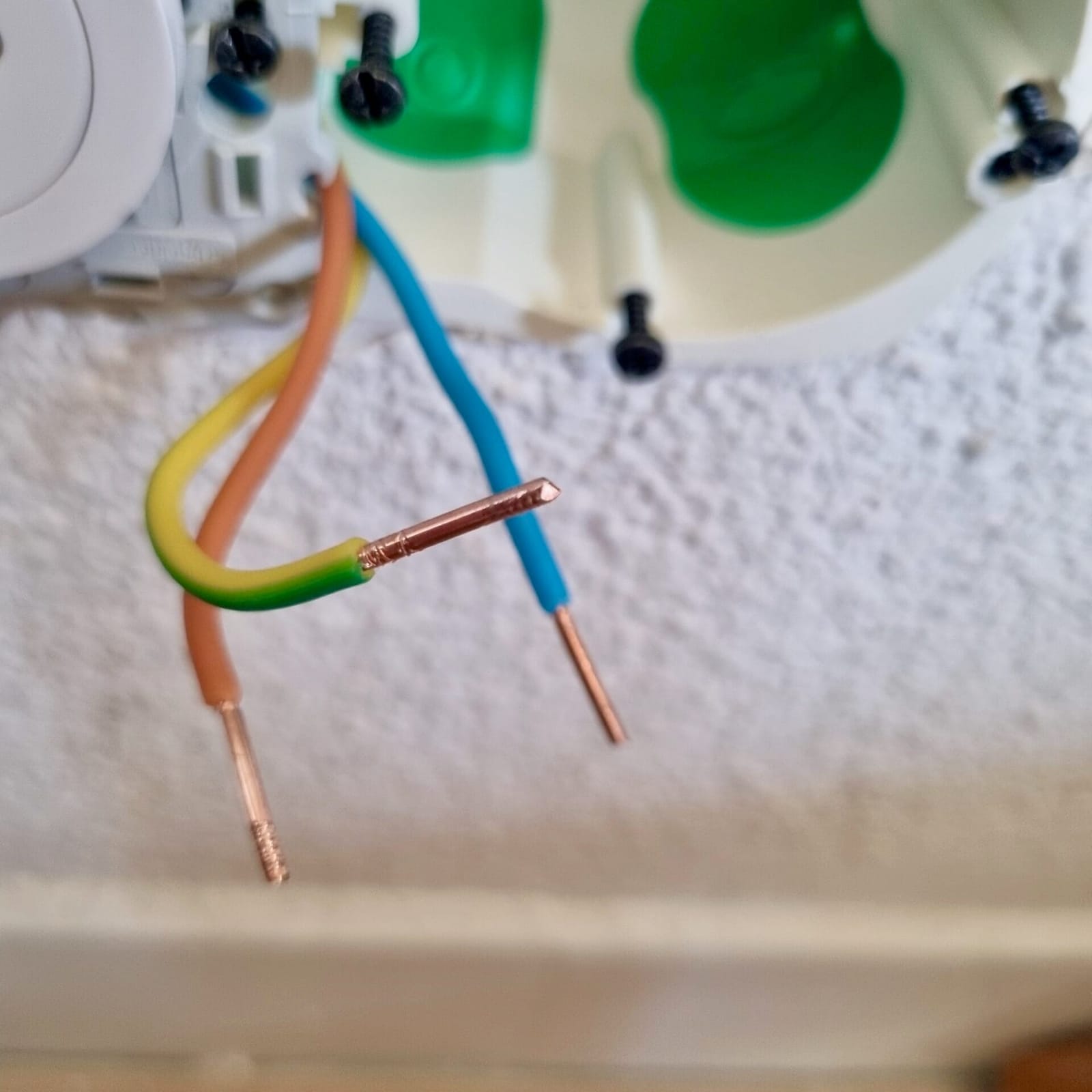

1 Terre abîmée Terre abîmée

Câbles terre et phase abîmés

L’état des conducteurs compte autant que leur couleur : isolant abîmé sur la terre ou la phase, il faut réparer avant de raccorder.

La terre ne sert pas au fonctionnement normal de l’appareil. Elle sert à évacuer un défaut vers le sol pour aider la protection à déclencher. Sans terre correcte, une carcasse métallique peut rester dangereuse.

• Phase : ne jamais l’identifier uniquement à sa couleur sur un circuit ancien.
• Neutre : vérifier qu’il appartient au même circuit que la phase.
• Terre : contrôler sa présence, sa continuité et son raccordement réel.
• Retour lampe : peut être sous tension selon l’état de l’interrupteur.
• Navettes : ne pas les confondre avec phase et neutre dans un va-et-vient.

Si vous devez aller plus loin sur le rôle de chaque conducteur, le guide électricité générale donne les bases sans entrer dans un langage scolaire.

La méthode sûre avant de débrancher

Avant de retirer une prise, un interrupteur ou un ancien tableau, prenez le temps de repérer. C’est plus lent au départ, mais cela évite de reconstruire le circuit au hasard.

La méthode en cinq gestes

La méthode tient en cinq gestes.

Cette méthode vaut pour une petite intervention

Cette méthode vaut aussi pour une petite intervention. Un simple remplacement d’interrupteur peut devenir confus si deux navettes, une phase et un retour lampe sont mélangés.

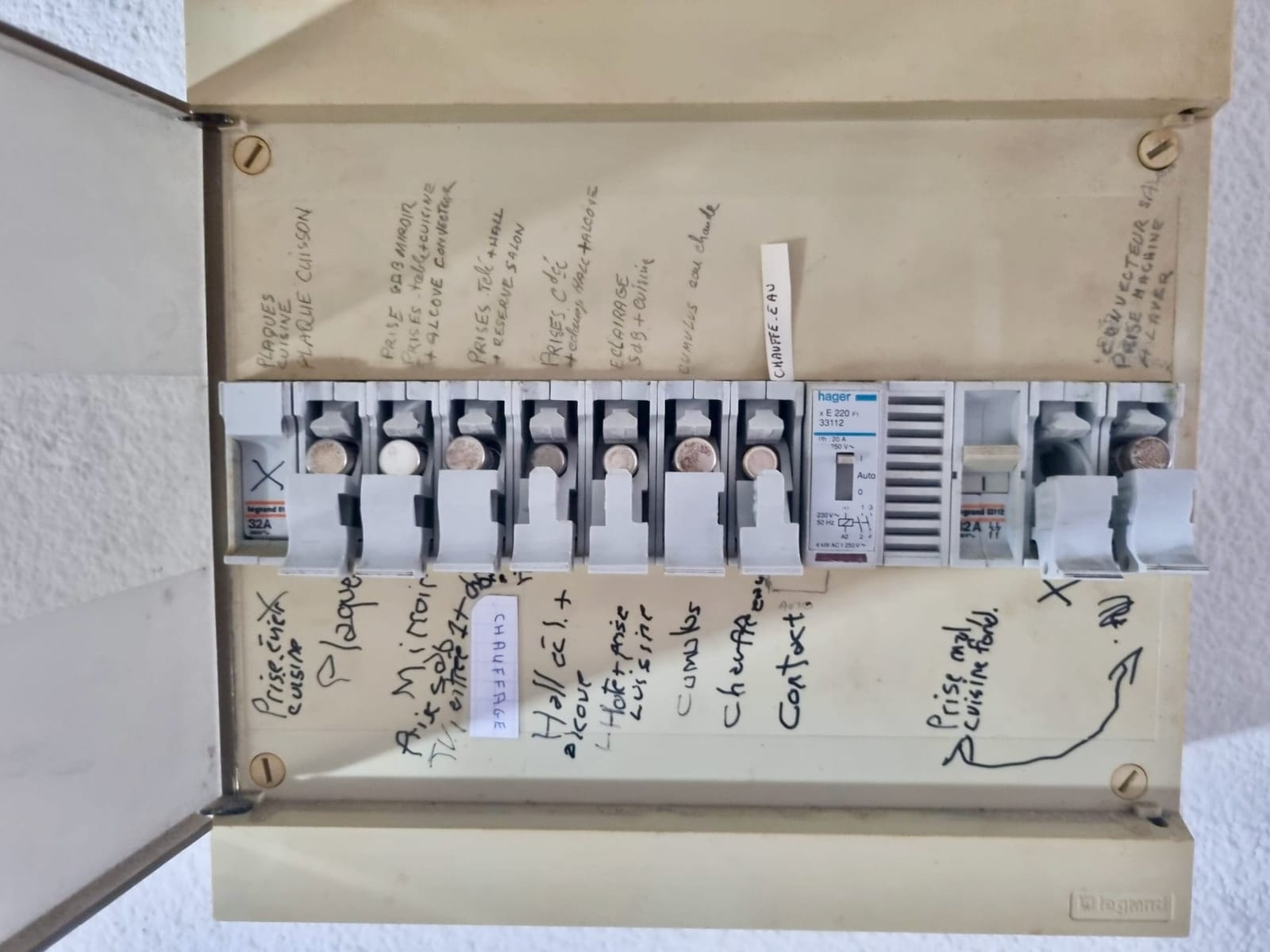

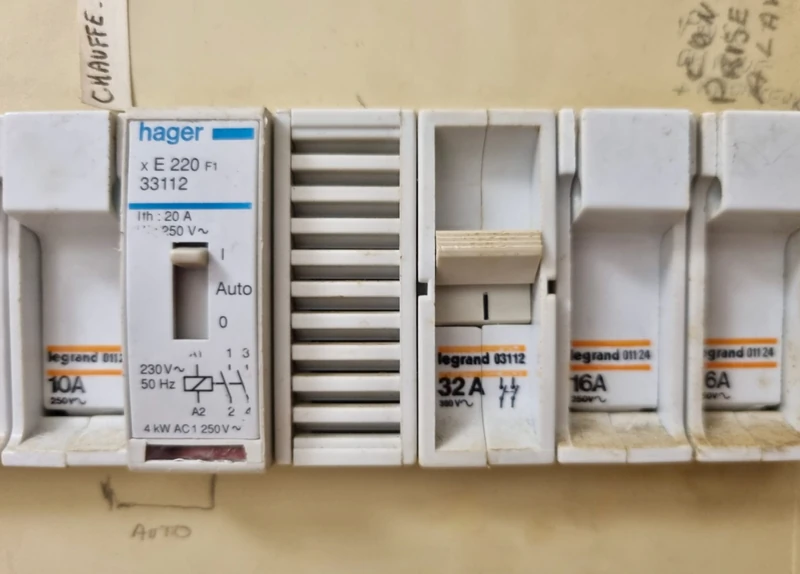

Le repérage dans un tableau ancien

Dans un tableau ancien, l’étape de repérage est encore plus importante. Avant une mise en sécurité électrique, il faut savoir quel fusible protège quoi, quels neutres vont avec quelles phases et quels circuits doivent être repris.

Les erreurs fréquentes avec les anciens fils

La première erreur consiste à remplacer une prise 2 broches par une prise 2P+T sans avoir une terre raccordée. Le mur paraît modernisé, mais la sécurité n’a pas changé.

Reprendre un fil bleu sans vérifier

La deuxième consiste à reprendre un fil bleu comme neutre sans vérifier. Dans une boîte ancienne, le bleu peut être une reprise, un conducteur réutilisé ou un fil qui ne vient pas du circuit attendu.

Croire que l’interrupteur contient phase et neutre

La troisième consiste à croire qu’un interrupteur contient phase et neutre. Dans beaucoup de montages, l’interrupteur ne coupe que la phase envoyée vers la lampe. Le neutre est ailleurs, souvent au luminaire ou dans une boîte de dérivation.

Ne pas chercher d’abord la couleur

Si vous voyez une prise qui chauffe, une odeur de brûlé, un fusible qui saute ou un ancien domino noirci, ne cherchez pas d’abord la couleur. Cherchez la cause : mauvais serrage, surcharge, section inadaptée, protection absente ou circuit fatigué.

Quand la couleur révèle surtout une installation à sécuriser

Une installation des années 70 n’est pas dangereuse seulement parce qu’elle est ancienne. Elle devient problématique quand plusieurs signaux s’additionnent.

Plusieurs signaux qui s’additionnent

Tableau à fusibles sans différentiel 30 mA, absence de terre sur les prises, fils cassants, boîtes ouvertes, conducteurs non gainés, repiquages multiples, prises récentes posées sur des circuits anciens, salle de bain mal protégée : là, la couleur n’est qu’un symptôme.

• Absence de différentiel 30 mA en tête des circuits.
• Terre absente ou non distribuée dans les pièces sensibles.
• Fils rigides cassants ou isolants abîmés dans les boîtes.
• Fusibles anciens avec circuits mal repérés.
• Prises 2P+T décoratives mais sans conducteur de protection raccordé.
• Éclairage bricolé avec couleurs incohérentes et dominos apparents.

Le bon sujet dépasse la couleur

Dans ce cas, le bon sujet devient la sécurité électrique de la maison ancienne. Le remplacement d’un appareillage ne règle pas le fond si le circuit derrière reste douteux.

Le diagnostic avant achat ou location

Un diagnostic électrique peut aussi donner une première lecture, surtout avant achat ou location. Il ne remplace pas un devis, mais il signale les anomalies importantes.

Faut-il refaire toute l’installation ?

Pas forcément. Une installation ancienne peut parfois être mise en sécurité sans rénovation complète.

Une intervention ciblée qui peut suffire

Si les gaines sont exploitables, si les circuits sont identifiables, si la terre peut être distribuée correctement et si le tableau peut être repris proprement, une intervention ciblée peut suffire pour réduire les risques principaux.

La rénovation complète plus rationnelle

À l’inverse, si chaque boîte révèle des couleurs incohérentes, des neutres communs, des terres absentes et des reprises impossibles à suivre, la rénovation complète devient plus rationnelle. On arrête de rafistoler, on repart sur une base lisible.

“

Sur une installation des années 70, je ne promets jamais un raccordement propre avant d’avoir ouvert et contrôlé. La couleur donne une piste, le test décide.

Le coût dépend de l’accès aux câbles

Le coût dépend surtout de l’accès aux câbles, du nombre de pièces, de l’état du tableau et du niveau de finition demandé. Pour cadrer le budget, le guide sur le coût d’une mise aux normes électrique donne des ordres de grandeur plus utiles qu’une estimation au mètre.

Remplacer une prise dans l’ancien : exemple concret

Imaginons une prise murale des années 70 dans une chambre. Vous démontez le capot et vous voyez deux fils, rouge et gris. Pas de vert jaune. La tentation serait de poser une prise récente et de laisser la borne de terre vide.

Ce n’est pas satisfaisant

Techniquement, l’appareil fonctionnera. Sécurité, ce n’est pas satisfaisant. Une prise avec broche de terre laisse penser qu’un appareil de classe I est protégé, alors que la terre n’est pas là.

Un montage plus rassurant, pas suffisant

Autre cas : vous ouvrez une prise et trouvez rouge, bleu, vert jaune. C’est plus rassurant, mais pas suffisant. Il faut vérifier que le vert jaune est raccordé à la terre, que le bleu est bien le neutre du circuit et que la protection au tableau correspond.

Les points de méthode du guide

Pour une intervention simple et propre, le guide installer une prise électrique détaille les points de méthode, mais il ne dispense pas du contrôle sur site.

Remplacer un interrupteur : plus piégeux qu’une prise

L’interrupteur paraît plus simple, parce qu’il n’a souvent que deux ou trois fils. En réalité, c’est là que les couleurs trompent beaucoup.

Simple allumage et va-et-vient

Sur un simple allumage, vous pouvez avoir une phase permanente et un retour lampe. Sur un va-et-vient, vous avez un commun et deux navettes. Dans certains anciens montages, les trois fils sont de couleurs proches ou réutilisées.

Un neutre pas toujours dans la boîte

Le neutre n’est pas toujours dans la boîte. Si vous installez un interrupteur connecté qui demande un neutre, la couleur seule ne vous aidera pas. Il faut vérifier le câblage réel.

La photo avant dépose

Si vous avez pris une photo avant dépose, vous gagnez du temps. Si tout est déjà débranché, il faut reprendre le repérage par mesure et par continuité.

Quel appareil utiliser pour vérifier ?

Pour un particulier, le plus sage reste de ne pas intervenir dans le tableau et de limiter les manipulations. Observer, photographier, couper et appeler un professionnel dès que le repérage n’est pas évident.

Les appareils de l’électricien

Un électricien utilisera un vérificateur d’absence de tension, un multimètre selon le contrôle à faire, parfois un contrôleur de terre ou un appareil de continuité. Le choix dépend du circuit.

Savoir l’utiliser sans créer un danger

Le point clé n’est pas de posséder un appareil. C’est de savoir l’utiliser sans créer un danger. Une mesure mal faite dans un tableau ancien peut provoquer un court-circuit ou donner une fausse conclusion.

• VAT pour vérifier l’absence de tension avant intervention.
• Multimètre pour comprendre certaines tensions, avec prudence et méthode.
• Contrôle de continuité pour suivre un conducteur hors tension.
• Contrôleur de terre quand la présence de terre doit être confirmée.
• Repérage physique par photos et étiquettes avant déconnexion.

Faire contrôler le tableau

Si le sujet dépasse une prise ou un luminaire, faites contrôler le tableau. Les couleurs des fils ne disent pas si les disjoncteurs sont adaptés, si les différentiels protègent les bons circuits ou si la terre est correcte.

Décider : simple remplacement, mise en sécurité ou rénovation

La bonne décision dépend de ce que vous découvrez.

Le remplacement d’appareillage possible

Si les couleurs sont cohérentes, la terre présente, les protections récentes et le tableau lisible, un remplacement d’appareillage peut être une intervention limitée. Il faut quand même travailler hors tension et contrôler.

La mise en sécurité ciblée

Si les couleurs sont incohérentes mais les circuits restent identifiables, une mise en sécurité ciblée peut être adaptée : remplacement du tableau, ajout ou correction de différentiels, reprise de prises dangereuses, repérage propre.

La rénovation complète plus logique

Si les circuits sont impossibles à suivre, si la terre manque largement ou si les gaines sont inutilisables, la rénovation complète devient plus logique. Elle coûte plus cher, mais elle évite de conserver une installation illisible derrière des murs neufs.
