Électricité maison ancienne : risques et rénovation

L’âge d’une installation électrique ne se lit pas uniquement au tableau. On le voit aux prises, à la couleur des câbles dans les boîtes de dérivation, à la présence ou non d’un conducteur vert-jaune, à l’épaisseur des gaines. Pour préparer une visite, la checklist électrique achat immobilier complète ce guide.

Chaque décennie a ses caractéristiques — et ses risques spécifiques.

Avant 1970 : câblage aluminium et absence de terre

C’est la période la plus problématique. Deux caractéristiques spécifiques à retenir.

Le câblage en aluminium

Le câblage en aluminium. Dans les années 1960, l’aluminium était utilisé comme conducteur dans les logements français. Il se dilate et se contracte différemment du cuivre avec les variations de température.

Les connexions aux bornes se desserrent progressivement, créant des points chauds invisibles de l’extérieur.

Ces points chauds peuvent causer un incendie des années après l’installation — selon la Commission américaine CPSC, les logements câblés en aluminium avant 1972 présentent 55 fois plus de risques de connexions en état de « danger d’incendie » que les logements en cuivre.

L’absence totale de terre

L’absence totale de terre. La mise à la terre n’était pas généralisée avant les années 1970. Certaines installations ne comportent que deux fils (phase et neutre) jusqu’aux prises, sans aucun conducteur de protection. Pour lire un câblage ancien sans se fier aux couleurs modernes, gardez le guide couleur ancien fil électrique années 70 sous la main.

1 Fil de phase blanc Fil de phase blanc 2 Fil neutre noir Fil neutre noir

Deux fils sans terre

Phase et neutre seulement : aucun conducteur vert-jaune n’arrive à la prise, la terre est absente.

1. 1 Fil de phase blanc
2. 2 Fil neutre noir

1 Écran d’erreur Écran d’erreur

Test de terre en défaut

Le testeur confirme l’absence de connexion à la terre : l’écran reste en erreur.

En cas de défaut d’isolement, aucun disjoncteur différentiel ne peut détecter la fuite.

Ce type d’installation doit être refait

Tableaux à fusibles en porcelaine, boîtes de dérivation inaccessibles, câbles sous gaine textile qui s’effrite : ce type d’installation ne peut pas simplement être « mis aux normes ». Il doit être refait.

Budget réaliste : remplacement complet du câblage pour une maison de 100 m² — entre 10 000 et 18 000 € TTC selon l’ampleur des saignées nécessaires.

1970–1990 : la terre est là, les différentiels non

Il manque la protection différentielle

C’est la période qui génère le plus de diagnostics défavorables, parce que l’installation semble correcte — tableau modulaire, prises avec terre, câbles en cuivre — mais il manque la protection différentielle.

La norme de l’époque imposait la mise à la terre Obligation NF C 15-100 , mais pas encore les disjoncteurs différentiels 30 mA systématiques.

L’installation protège contre les court-circuits et les surcharges, mais pas contre les défauts d’isolement faibles ni contre l’électrocution.

Pour vérifier si la protection différentielle existe, cherchez sur la rangée un module plus large avec un bouton de test.

1 Disjoncteurs divisionnaires Disjoncteurs divisionnaires 2 Module ajouté sans cache Module ajouté sans cache

Rangée sans différentiel

La rangée ne compte aucun module large à bouton de test : la protection 30 mA fait défaut.

1. 1 Disjoncteurs divisionnaires
2. 2 Module ajouté sans cache

Un différentiel 30 mA peut le détecter

Un défaut d’isolement laissant passer 15 mA en permanence — suffisant pour être dangereux — ne déclenche aucun disjoncteur magnétothermique. Seul un différentiel 30 mA peut le détecter.

Autres points fréquents sur cette période :

• Tableaux sous-dimensionnés pour les usages actuels (pas de circuit dédié pour le lave-linge, pas de sortie VMC)
• Prises non polarisées (phase et neutre peuvent être inversés)
• Liaison équipotentielle absente dans les salles de bain

Budget réaliste : mise aux normes partielle (tableau, différentiels, salle de bain) : 1 500 à 4 000 €. Mise aux normes complète avec reprise des circuits : 5 000 à 12 000 € selon la surface.

1990–2010 : installations correctes avec des angles morts

Les installations de cette période respectent la NF C 15-100 dans ses grandes lignes. Les différentiels sont présents, la terre est câblée.

Les problèmes viennent souvent de bricolages ultérieurs : ajout de prises sans reprise du câblage, allongement de circuits, spots en faux-plafonds sans gaine.

Un bricolage se repère aussi derrière les plinthes : connexions logées dans la maçonnerie et le bois, sans boîte de jonction.

1 Domino encastré Domino encastré 2 Connexion sous ruban adhésif Connexion sous ruban adhésif 3 Poussière de bois au contact Poussière de bois au contact

Connexions sans boîte de jonction

Au contact du bois et de la poussière, ces connexions peuvent chauffer : le montage est à faire reprendre.

1. 1 Domino encastré
2. 2 Connexion sous ruban adhésif
3. 3 Poussière de bois au contact

Points à vérifier spécifiquement :

• Type des différentiels : les différentiels de type AC (les plus courants) ne détectent pas les courants continus lissés générés par certains appareils modernes (pompe à chaleur, chargeur de véhicule électrique). Un remplacement par du type A peut être nécessaire.
• Nombre de circuits : un T3 de cette période a souvent 6 à 8 circuits. Les usages actuels (recharge VE, climatisation, bureau à domicile) peuvent imposer d’en ajouter.
• Prises en salle de bain : souvent installées hors zone ou sans protection adéquate par des propriétaires successifs.

Budget réaliste : souvent 500 à 2 000 € pour les points spécifiques à corriger.

Après 2010

Les logements construits ou entièrement rénovés après 2010 respectent en principe la NF C 15-100 dans sa version complète.

Les défauts principaux viennent ici d’une exécution défaillante (connexions mal serrées, gaines mal posées) ou d’ajouts ultérieurs non conformes.

1 Module de prise intégré Module de prise intégré 2 Disjoncteur module Disjoncteur module

Tableau neuf conforme

L’exécution d’un tableau récent se vérifie à l’œil : alignement des modules et repérage des circuits.

1. 1 Module de prise intégré
2. 2 Disjoncteur module

1 Fil de terre marron Fil de terre marron

Couleurs de terre non respectées

Sur le bornier de terre, les couleurs réglementaires doivent être respectées.

Un logement neuf n’est pas exempt de contrôle. Les défauts d’exécution sont fréquents et peuvent rester invisibles jusqu’au premier incident. Le guide électricité appartement neuf détaille les contrôles de livraison.

Ce qu’on peut conserver, ce qu’il faut remplacer

Budget global par type de logement

Ces fourchettes supposent un câblage en cuivre existant récupérable. Si l’installation est en aluminium ou si le câblage doit être entièrement repris avec saignées, les coûts sont dans la fourchette haute, voire au-delà pour les grandes surfaces. Pour affiner, utilisez le simulateur de rénovation électrique puis comparez avec les prix de rénovation maison.

• Avant tout achat, demandez l’année de construction et l’année de la dernière rénovation électrique.
• Un tableau avec des fusibles à cartouche ou en porcelaine signale une installation pré-1980 à fort risque.
• L’absence d’un conducteur vert-jaune dans les boîtes de dérivation confirme l’absence de terre.
• Vérifiez si les différentiels ont un bouton-test qui fonctionne — un différentiel qui ne déclenche pas au test est défaillant.
• Les différentiels de type AC ne protègent pas contre les défauts de courant continu (VE, PAC) — vérifiez le type avec le guide type A ou AC pour four si vous reprenez une cuisine.
• Demandez un devis après diagnostic, pas avant.

Un signe à ne pas minimiser

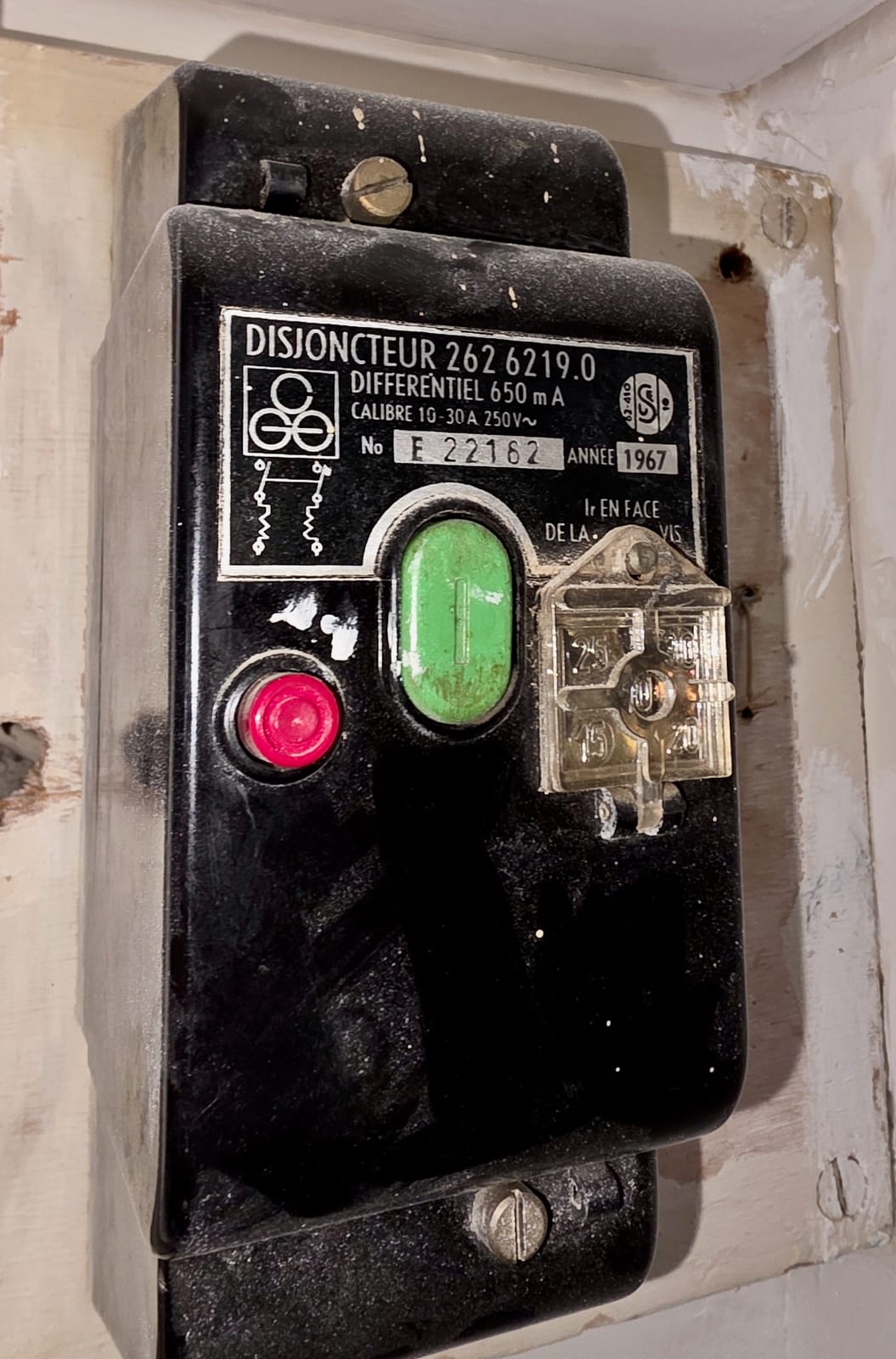

Un appareil de coupure ancien ou détérioré ne se compense pas avec un ajout de disjoncteurs. Il faut d’abord évaluer l’état de la protection en tête et la cohérence de l’ensemble de l’installation.

Un diagnostic électrique permet d’identifier précisément les anomalies avant de choisir les travaux.
