Diagnostic électrique : les anomalies fréquentes

Un diagnostic électrique obligatoire lors d’une vente révèle immanquablement les mêmes défauts.

Pas parce que les diagnostiqueurs cherchent les mêmes choses — mais parce que les installations françaises ont été construites par vagues, avec les mêmes matériaux et les mêmes lacunes selon les décennies.

Voici les 10 anomalies les plus fréquentes, avec ce que chacune coûte à corriger.

Les 10 défauts les plus fréquents

Absence de différentiel 30 mA général

C’est le défaut le plus courant dans les logements construits avant 1990. La norme impose un ou plusieurs disjoncteurs différentiels 30 mA en tête de tableau pour détecter les fuites de courant vers la terre — et couper avant l’électrocution. Obligation NF C 15-100

Sans différentiel, un contact accidentel avec un câble sous tension peut être mortel. Il ne se passe rien au tableau : pas de déclenchement, pas d’alerte.

Classement typique : A1 — Coût de correction : 300 à 800 € TTC selon la configuration du tableau et le nombre de différentiels à installer. Pour comprendre la différence entre protection de circuit et protection des personnes, lisez aussi le guide interrupteur différentiel ou disjoncteur différentiel.

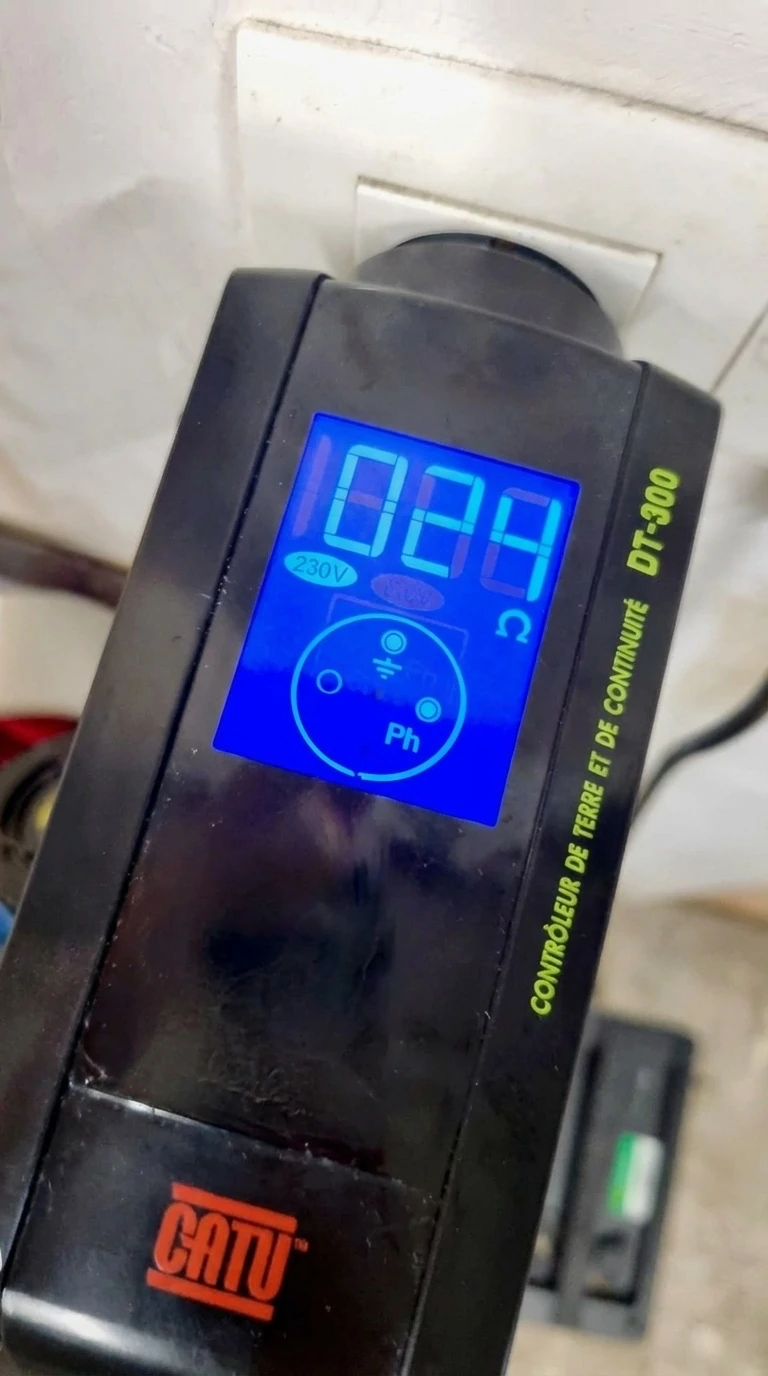

Absence de mise à la terre

Dans les installations antérieures à 1980, la prise de terre n’existe souvent pas — ou le conducteur de terre a été sectionné, corrodé, ou n’a jamais été raccordé jusqu’aux prises.

En cas de défaut d’isolement sur un appareil, le courant cherche un chemin de retour à travers la personne qui tient l’appareil. C’est le même mécanisme qui fait tomber un différentiel lors d’une panne électrique.

1 Bornier de terre Bornier de terre

Bornier de terre au tableau

Le conducteur de terre se raccorde sur un bornier dédié dans le tableau : son absence ou des couleurs non réglementaires signalent une terre non fiable.

Classement typique : A1 — Coût de correction : variable. La pose d’une prise de terre seule coûte 300 à 600 €. Si l’ensemble du câblage doit être repris pour y ajouter le conducteur de terre, on approche la mise aux normes complète.

Pas de protection différentielle 30 mA dans la salle de bain

Même si le tableau dispose d’un différentiel général, la norme exige une protection différentielle 30 mA dédiée Obligation NF C 15-100

pour le circuit salle de bain. C’est une pièce à haut risque : eau, électricité, sol mouillé.

Cette protection peut être un disjoncteur différentiel au tableau ou un dispositif différentiel au niveau de la prise de salle de bain.

1 Bouton de test Bouton de test

Différentiel 30 mA dédié

Le calibre imprimé et le bouton de test permettent de vérifier qu’un circuit bénéficie d’une protection des personnes.

Classement typique : A1 — Coût de correction : 100 à 200 € TTC.

Tableau en fusibles à cartouche (sans disjoncteurs)

Les tableaux à fusibles en porcelaine ou à cartouches cylindriques ont équipé les logements jusqu’aux années 1970-1980. Ils ne se déclenchent pas : en cas de court-circuit, le fusible fond.

S’il a été remplacé par un calibre trop élevé (pratique courante), aucune protection ne joue. Ces tableaux sont également incompatibles avec les différentiels modernes.

Classement typique : A2 — Coût de correction : 800 à 2 000 € TTC pour un remplacement complet du tableau avec disjoncteurs modulaires. Avant d’accepter un remplacement, vérifiez ce qu’implique vraiment un tableau électrique remis à niveau.

Pour reconnaître un tableau à fusibles, regardez la forme des modules : des porte-fusibles à cartouche au lieu de disjoncteurs.

Fils sans gaine de protection apparente

Dans de nombreux logements anciens, des câbles courent en apparent sans conduit de protection (pas de goulotte, pas de tube IRL).

Cela expose les fils aux chocs mécaniques, aux rongeurs et au vieillissement accéléré de l’isolation. Certains câbles anciens ont une gaine en caoutchouc qui se désintègre avec le temps.

Classement typique : A2 — Coût de correction : variable selon le linéaire concerné et la possibilité de les masquer dans des goulottes PVC ou s’il faut re-câbler sous gaine encastrée.

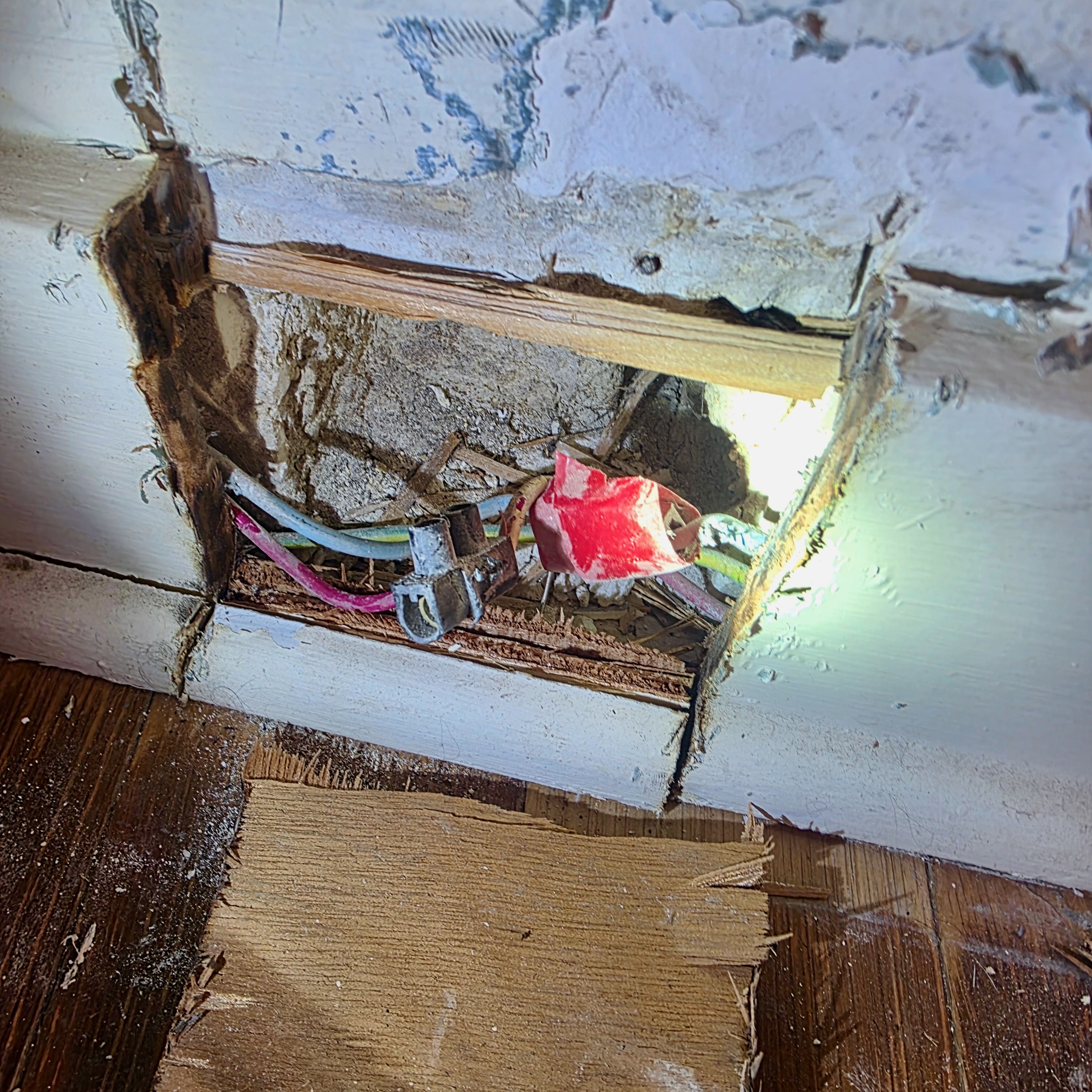

Derrière une plinthe, le câblage est souvent nu et les connexions sont faites sans boîte de jonction : c’est une anomalie à signaler dans le rapport.

Absence de liaison équipotentielle dans les pièces d’eau

La liaison équipotentielle relie entre eux tous les éléments conducteurs d’une pièce d’eau (baignoire, receveur, tuyauterie métallique, radiateur sèche-serviettes) pour les mettre au même potentiel électrique.

1 Évier en inox Évier en inox

Liaison équipotentielle

Dans une pièce d’eau, les éléments métalliques doivent être reliés au même potentiel pour éviter tout choc électrique.

Sans elle, une différence de potentiel peut s’établir entre deux éléments touchés simultanément — même si aucun n’est en défaut apparent.

Classement typique : A2 — Coût de correction : 150 à 400 € TTC selon le nombre d’éléments à relier et l’accessibilité des tuyauteries.

Prises sans terre (installation ancienne)

Les prises deux fiches sans broche de terre sont encore présentes dans de nombreux logements anciens. Elles sont incompatibles avec les appareils modernes qui nécessitent une mise à la terre. En cas de défaut d’isolement, aucun chemin de retour sûr n’existe.

1 Marquage Legrand Marquage Legrand

Prise sans terre

Une prise ancienne ne présente que deux alvéoles : aucune broche de terre n’est prévue, aucun chemin de retour sûr en cas de défaut.

Classement typique : A2 — Coût de correction : 50 à 100 € par prise si le câblage existant comporte déjà un conducteur de terre. Si le câble n’a que deux fils, il faut re-câbler.

Câblage en aluminium (avant 1970)

Certains logements construits dans les années 1960 ont été câblés avec du fil d’aluminium, moins cher que le cuivre à l’époque.

L’aluminium se dilate différemment aux connexions, les bornes se desserrent avec les cycles thermiques, et la résistance augmente. Résultat : points chauds, risques d’incendie.

Classement typique : A1 — Coût de correction : remplacement complet du câblage. Il n’existe pas de solution de réparation partielle fiable.

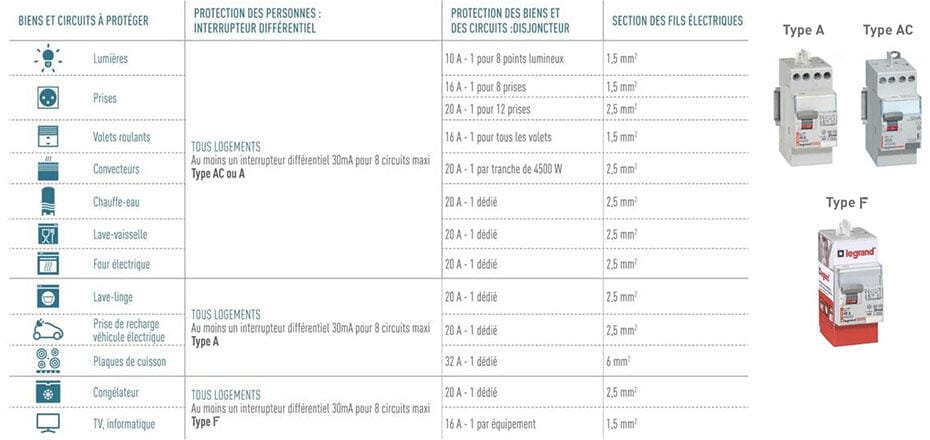

Tableau surchargé (trop de circuits sur un seul différentiel)

Un différentiel qui protège trop de circuits déclenche fréquemment — et prive l’ensemble du logement de courant pour un défaut sur un seul appareil. Le simulateur de surcharge tableau aide à comprendre pourquoi certains usages font tomber la même rangée.

Au-delà du confort, c’est aussi un problème de sélectivité : en cas de défaut sérieux, si le différentiel est trop lent à déclencher, c’est le coupe-circuit ENEDIS qui saute.

Classement typique : A2 — Coût de correction : 200 à 500 € TTC pour ajouter un deuxième différentiel et répartir les circuits.

Disjoncteur de branchement inaccessible ou absent

Le disjoncteur de branchement est la coupure générale du logement. Il doit être accessible et fonctionnel pour permettre une coupure rapide en cas d’urgence.

Un disjoncteur encastré dans une trappe condamnée, mal fixé ou décroché de sa platine constitue un danger réel : les bornes sous tension sont potentiellement accessibles.

Classement typique : A1 — Coût de correction : 100 à 300 € TTC pour une remise en état ou un déplacement.

Que faire après un diagnostic défavorable

Un diagnostic avec des anomalies A1 ou A2 n’empêche pas une vente. Il doit être remis à l’acheteur, qui est informé de l’état de l’installation. En pratique, il devient un outil de négociation.

• Listez les anomalies A1 (danger immédiat) et demandez un devis pour ces points uniquement si vous vendez — c’est ce que l’acheteur va négocier.
• Pour une location, les anomalies A1 doivent être corrigées avant la mise en location — obligation légale issue de l’article L.134-7 du Code de la construction et de l’habitation.
• Demandez un devis global de mise aux normes pour évaluer le coût réel et décider si vous le réalisez avant la vente ou si vous l’intégrez dans le prix.
• Vérifiez si les travaux ouvrent droit à la TVA à 5,5 % (logement de plus de 2 ans).
• Une fois les travaux réalisés, une attestation CONSUEL peut être obtenue pour attester de la conformité — utile lors d’une revente.

La mise aux normes électrique d’un appartement standard prend 1 à 3 jours selon l’état de l’installation.

Indépendamment du diagnostic réglementaire, je propose aussi un diagnostic électrique par sondage avec rapport photo — un exemple de rapport illustré est téléchargeable sur cette page, avec les anomalies classées par ordre de priorité.

Si le rapport révèle des anomalies liées à l’ancienneté de l’installation, consultez mon guide sur les risques des maisons anciennes.
