Branchement interrupteur simple : guide complet

Le branchement d’un interrupteur simple repose sur deux conducteurs actifs au niveau du mécanisme : une phase permanente et un retour lampe. Le principe est facile à comprendre, mais l’intervention devient dangereuse dès que l’identification des fils est incertaine ou que le circuit reste alimenté.

L’interrupteur doit interrompre la phase, jamais le neutre seul. Obligation NF C 15-100

Le circuit d’éclairage doit être protégé par disjoncteur adapté et le conducteur de protection doit être présent jusqu’au luminaire.

Je détaille ici le câblage d’un simple allumage, les bornes à utiliser, les couleurs que l’on peut rencontrer et les contrôles à réaliser. Je distingue aussi le remplacement à l’identique d’un interrupteur existant de la création d’un nouveau circuit, qui demande davantage de vérifications.

Schéma de branchement d’un interrupteur simple

Dans un simple allumage, l’interrupteur est placé en série sur la phase. Lorsqu’il est fermé, la phase atteint le luminaire par le retour lampe. Lorsqu’il est ouvert, le retour lampe n’est plus alimenté et la lumière s’éteint.

Le chemin électrique peut se lire ainsi : tableau électrique → phase → borne L de l’interrupteur → borne 1 → retour lampe → luminaire. Le neutre part du tableau et rejoint directement le luminaire, sans passer par un interrupteur unipolaire classique.

La terre suit également le circuit jusqu’au point lumineux lorsqu’elle est nécessaire. Elle protège les masses métalliques accessibles d’un luminaire de classe I, mais elle n’assure aucune fonction de commande.

Sur de nombreux mécanismes modernes, la borne commune porte la lettre L. La sortie peut être marquée 1, par une flèche, ou par un symbole propre au fabricant. Je lis toujours le schéma moulé au dos du mécanisme plutôt que de me fier à sa seule disposition physique.

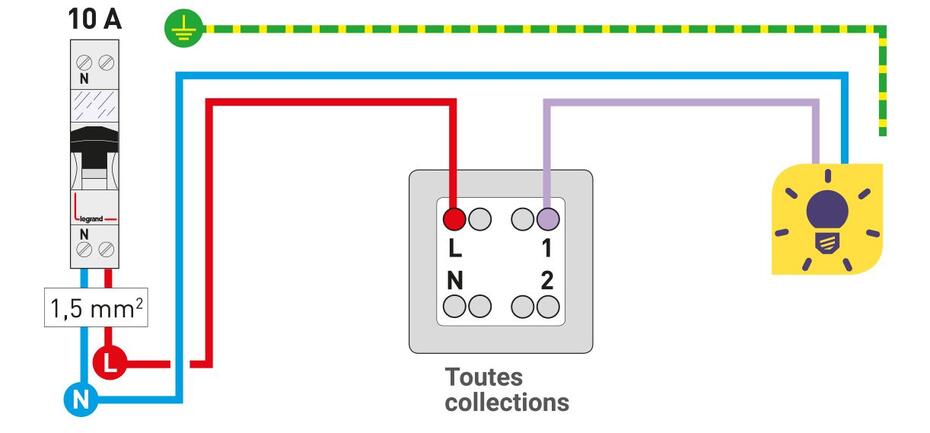

1 Interrupteur Interrupteur 2 Luminaire Luminaire

Schéma de branchement

Le schéma distingue la phase commandée par l’interrupteur du neutre et de la terre qui rejoignent le luminaire.

1. 1 Interrupteur
2. 2 Luminaire

Source : Legrand France

Un mécanisme de va-et-vient possède souvent trois bornes, mais il peut servir de simple allumage. Dans ce cas, j’utilise la borne L et l’une des deux bornes navettes. L’autre borne reste vide.

Quels fils brancher sur L et sur 1 ?

La phase permanente se raccorde sur L. Elle reste alimentée tant que le disjoncteur du circuit est enclenché, quelle que soit la position de l’interrupteur.

Le retour lampe se raccorde sur 1 ou sur la borne fléchée. Il n’est alimenté que lorsque l’interrupteur ferme le contact, sauf erreur de câblage ou défaut interne.

Je conserve un câblage lisible conforme au marquage du mécanisme. Cela facilite le diagnostic ultérieur et limite les erreurs avec un voyant ou un appareil connecté.

Couleurs des fils : ce que je peux déduire et dois mesurer

Dans une installation récente, le bleu est réservé au neutre et le vert-jaune au conducteur de protection. La phase et le retour lampe utilisent d’autres couleurs, par exemple rouge, marron, noir, orange ou violet.

Le rouge est souvent employé pour la phase permanente. L’orange, le violet ou le noir sont fréquemment utilisés pour le retour lampe, mais ce ne sont pas des preuves suffisantes.

Dans un logement ancien, je peux trouver des couleurs incohérentes, des rallonges de conducteurs, des repiquages ou un ancien interrupteur qui coupe le neutre. Je ne déduis donc jamais la fonction d’un fil à partir de sa couleur seule lorsque l’historique du circuit est inconnu.

Si deux fils rouges arrivent derrière l’interrupteur, l’un peut être la phase et l’autre le retour lampe. Une photo avant démontage aide à conserver le branchement existant, mais elle ne prouve pas que ce branchement est correct.

Pour comprendre les bases avant d’aller plus loin, mon guide sur l’électricité pour les débutants explique le rôle de la phase, du neutre et de la terre sans mélanger leurs fonctions.

Pourquoi le neutre ne passe pas par l’interrupteur

Un interrupteur simple classique doit couper la phase afin que le luminaire ne reste pas relié au conducteur actif lorsqu’il est éteint. Couper uniquement le neutre peut éteindre la lampe tout en laissant une partie du luminaire au potentiel de la phase.

Cette situation est particulièrement trompeuse lors du remplacement d’une ampoule ou de l’ouverture d’un luminaire. La lumière est éteinte, mais le contact de douille peut rester dangereux.

Le neutre rejoint donc normalement le luminaire directement. Il peut transiter dans une boîte de dérivation, une boîte d’encastrement profonde ou un boîtier de plafond, sans être raccordé au mécanisme d’un interrupteur mécanique simple.

La présence d’un fil bleu derrière un interrupteur n’indique pas automatiquement qu’il faut le brancher. Il peut s’agir d’un neutre en attente pour un appareil connecté, d’une continuité vers un autre point ou, dans une installation incorrecte, d’un conducteur détourné de sa fonction.

Les interrupteurs connectés constituent un cas particulier. Certains ont besoin du neutre pour alimenter leur électronique, tandis que d’autres fonctionnent sans neutre et peuvent exiger un compensateur au luminaire. Je détaille cette différence dans mon guide sur l’interrupteur connecté sans neutre.

Le branchement pas à pas pour un remplacement à l’identique

Je limite cette procédure au remplacement d’un mécanisme existant lorsque le circuit est sain, accessible et clairement identifié. Créer un nouveau point de commande implique de vérifier le cheminement des gaines, la protection du circuit, les connexions au luminaire et la conformité de l’ensemble.

Repérer le bon disjoncteur

J’allume le luminaire, puis je coupe le disjoncteur supposé protéger le circuit. La lampe doit s’éteindre, mais ce constat ne suffit pas à prouver l’absence de tension derrière l’interrupteur.

Un boîtier peut contenir plusieurs circuits. C’est fréquent avec un double interrupteur, une prise voisine ou une rénovation où des alimentations différentes traversent la même boîte.

Lorsque le tableau est mal repéré, je coupe le disjoncteur général plutôt que de faire une supposition. Le guide du tableau électrique aide à comprendre la différence entre disjoncteur de branchement, interrupteur différentiel et disjoncteur divisionnaire.

Empêcher une remise sous tension

Je place une indication visible au tableau et, lorsque le matériel le permet, je verrouille l’organe de coupure. Le but est qu’une autre personne ne puisse pas réenclencher le circuit pendant que les conducteurs sont accessibles.

Dans un logement occupé, je préviens les personnes présentes. Cette précaution simple évite qu’un disjoncteur soit remis en service parce qu’une pièce n’a plus de lumière.

Vérifier l’absence de tension

Je contrôle d’abord le bon fonctionnement de mon vérificateur sur une source connue. Je vérifie ensuite les bornes et les conducteurs accessibles, puis je recontrôle l’appareil après la mesure.

Je ne me contente pas de constater que la lampe est éteinte. Une ampoule grillée, un neutre coupé ou un mauvais disjoncteur peuvent produire le même résultat.

Si je découvre plusieurs alimentations, des conducteurs dénudés, une isolation cassante ou un câblage incompréhensible, j’arrête l’intervention. La priorité est alors le diagnostic, pas le remplacement du mécanisme.

Photographier le câblage existant

Avant de desserrer une borne, je photographie le mécanisme de face et de dos. Je note la position des fils et le marquage L, 1, 2 ou flèche.

La photo ne dispense pas d’identifier la fonction réelle des conducteurs lorsqu’un doute existe.

Débrancher sans abîmer le cuivre

Je libère les bornes selon leur système, à vis ou automatique. Je tire sur le conducteur lui-même, sans arracher l’isolant ni tordre brutalement le cuivre.

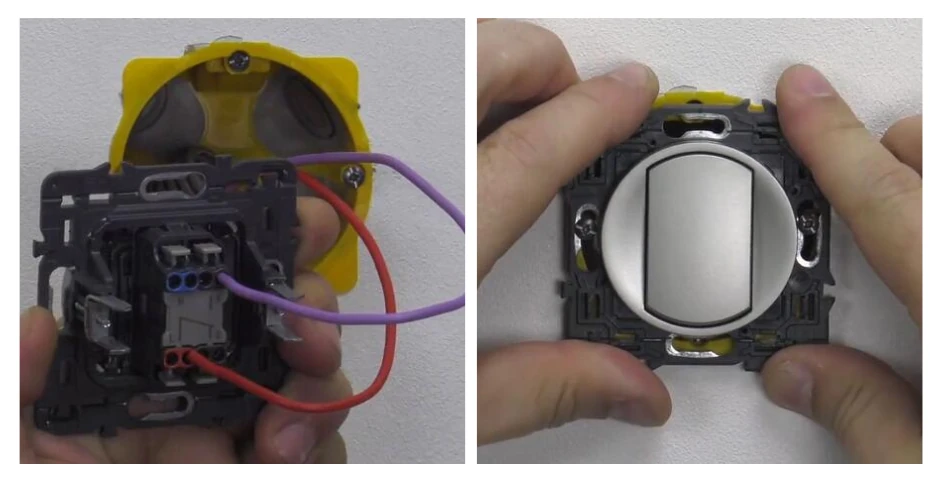

1 Borne automatique Borne automatique

Bornes automatiques

Repérer le système de bornes du mécanisme pour libérer les conducteurs sans vis ni outil.

Si l’extrémité est noircie, marquée par une vis ou partiellement coupée, je la recoupe et je la dénude à la longueur recommandée par le fabricant. Je n’étame pas un fil souple destiné à une borne à vis, car l’étain peut se déformer avec le temps.

Raccorder L et le retour lampe

Je raccorde la phase permanente sur L. Je raccorde le retour lampe sur 1 ou sur la borne indiquée par une flèche.

Je pousse chaque conducteur jusqu’en butée. Aucun cuivre nu ne doit rester visible hors de la borne, et l’isolant ne doit pas être serré à la place du cuivre.

Sur une borne à vis, je serre fermement sans écraser le conducteur. Sur une borne automatique, je tire légèrement sur le fil après insertion pour vérifier sa tenue.

Ranger les fils et remonter le mécanisme

Je replie les conducteurs sans angle excessif et sans les coincer entre le mécanisme et la boîte. Une boîte trop peu profonde peut exercer une contrainte permanente sur les bornes.

Je fixe ensuite le support, je contrôle son niveau, puis je pose l’enjoliveur et la plaque. Je ne remets pas le courant tant que des parties actives restent accessibles.

Tester après remontage

Je réenclenche le disjoncteur et je teste plusieurs cycles d’allumage et d’extinction. Le mécanisme ne doit ni grésiller, ni chauffer, ni produire d’odeur anormale.

Si le disjoncteur déclenche, je ne le réarme pas plusieurs fois. Je coupe le circuit et je recherche un court-circuit, un fil pincé ou une connexion incorrecte.

Protection du circuit d’éclairage

Dans un logement, un circuit d’éclairage fixe est couramment réalisé en conducteurs de 1,5 mm² et protégé par un disjoncteur d’un calibre maximal de 16 A. La documentation Legrand consacrée à l’éclairage retient également huit points d’éclairage au maximum par circuit.

Le décompte des points dépend de la configuration réelle, notamment pour un ensemble de spots alimentés depuis un même point de connexion. Je vérifie donc le mode de raccordement plutôt que de compter seulement le nombre de lampes visibles.

En 2026, la série NF C 15-100 publiée en 2024 Obligation NF C 15-100

constitue la référence pour les installations neuves et les modifications concernées. Apave indique qu’après la période transitoire, seule cette version s’applique depuis le 1er septembre 2025, sans rendre rétroactivement non conformes toutes les installations plus anciennes.

Le disjoncteur protège les conducteurs contre les surintensités. La protection différentielle de 30 mA participe à la protection des personnes, mais elle ne rend jamais une intervention sous tension acceptable.

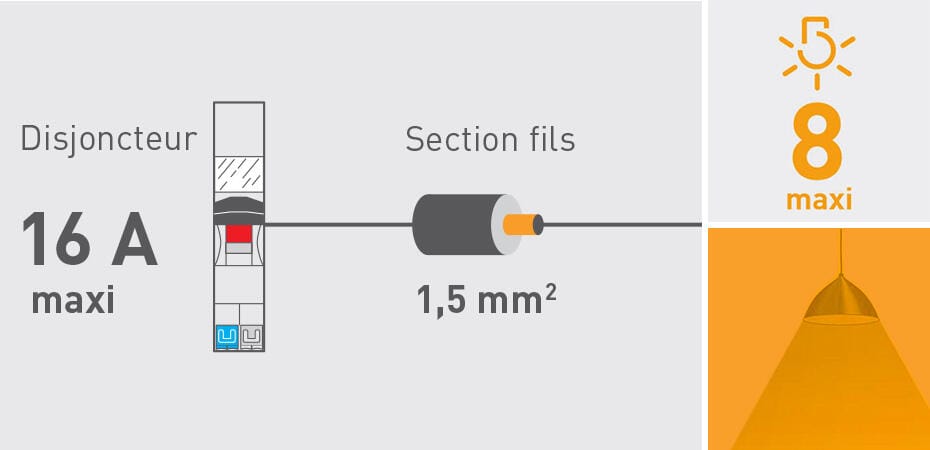

1 Disjoncteur Disjoncteur 2 Conducteurs Conducteurs

Disjoncteur et conducteurs

La section des conducteurs et le calibre de la protection se vérifient au tableau avant toute création de circuit.

1. 1 Disjoncteur
2. 2 Conducteurs

Source : Legrand France

Lorsqu’un nouveau départ est nécessaire, je vérifie la capacité du tableau, la présence de la protection différentielle adaptée, le cheminement des conducteurs et la continuité de terre. Mon guide pour tirer une ligne depuis le tableau explique pourquoi ce travail dépasse le simple remplacement d’un interrupteur.

Où brancher la terre ?

La terre ne se branche généralement pas sur un interrupteur mural en plastique qui ne possède pas de borne de protection. Elle doit toutefois rester continue dans le circuit et rejoindre les équipements qui en ont besoin.

Dans une boîte d’encastrement, plusieurs fils vert-jaune peuvent être réunis dans une borne de connexion. Je ne les supprime pas sous prétexte que le mécanisme n’en utilise aucun.

Au plafond, un luminaire de classe I possède une borne de terre. Un luminaire de classe II, reconnaissable à son symbole de double isolation, n’en exige pas pour son fonctionnement, mais la continuité du conducteur de protection peut devoir être conservée au point d’attente.

La connexion au plafond est souvent réalisée dans une boîte DCL sur les installations concernées. Mon article sur la boîte DCL en rénovation précise les cas à examiner avant de remplacer une ancienne sortie de fils.

Cas particulier d’un interrupteur avec voyant

Un voyant peut servir de témoin, pour indiquer que la lampe est allumée, ou de repérage, pour retrouver l’interrupteur dans l’obscurité. Le câblage diffère selon la fonction et selon le mécanisme.

Un voyant témoin a souvent besoin d’un neutre ou d’un montage prévu par le fabricant. Un voyant de repérage peut être raccordé entre phase et retour lampe, avec un faible courant traversant la charge lorsque l’éclairage est éteint.

Avec certaines lampes LED, ce courant peut provoquer une lueur résiduelle ou des clignotements. Je traite les causes possibles dans le guide ampoule LED qui clignote ou reste allumée.

Je ne transpose jamais le schéma d’un voyant à un autre modèle. Les bornes, la technologie interne et la compatibilité avec les LED varient selon les références.

Simple allumage, va-et-vient et bouton-poussoir

Le simple allumage commande un point lumineux depuis un seul emplacement. Il utilise une phase et un retour lampe au niveau du mécanisme.

Le va-et-vient commande le même éclairage depuis deux emplacements. Il utilise deux interrupteurs reliés par des navettes, avec la phase sur le commun du premier et le retour lampe sur le commun du second.

Le bouton-poussoir revient en position après l’appui. Il commande généralement un télérupteur lorsque trois points de commande ou davantage sont nécessaires.

Si je veux ajouter un second point de commande sans refaire toutes les saignées, j’étudie la faisabilité d’un va-et-vient sans fil. Cette solution n’efface pas les contraintes de sécurité du circuit existant.

Que faire avec trois fils derrière l’interrupteur ?

Trois fils peuvent indiquer un mécanisme de va-et-vient, un repiquage de phase, un double allumage ou la présence d’un neutre. Leur nombre ne suffit pas à identifier le montage.

Sur un va-et-vient, la borne L reçoit le commun et les bornes 1 et 2 reçoivent les navettes. Si le mécanisme commandait auparavant un seul point depuis un seul endroit, un troisième fil peut simplement alimenter un autre appareil.

1 Mécanisme démonté Mécanisme démonté 2 Fils raccordés Fils raccordés

Mécanisme démonté

Le nombre de fils visibles derrière un mécanisme ne suffit pas à identifier le montage.

1. 1 Mécanisme démonté
2. 2 Fils raccordés

Je ne réunis pas deux fils au hasard dans la même borne. Une erreur peut alimenter en permanence le retour lampe, créer un court-circuit ou mettre sous tension un conducteur inattendu dans une autre boîte.

Lorsque le schéma ne correspond pas à un simple allumage évident, je relève les continuités et les tensions avec une méthode adaptée. Si le circuit est ancien ou modifié plusieurs fois, l’intervention relève souvent d’un diagnostic plus large.

Erreurs de branchement fréquentes

La première erreur consiste à couper le neutre au lieu de la phase. La lampe peut fonctionner, mais le luminaire reste potentiellement dangereux lorsqu’il est éteint.

La deuxième erreur est de placer la phase et le retour lampe dans des bornes non prévues par le mécanisme. Sur un va-et-vient utilisé en simple allumage, choisir les deux bornes navettes sans utiliser L empêche le contact de fonctionner comme prévu.

La troisième erreur est de laisser trop de cuivre apparent. Un conducteur peut toucher le support métallique, une autre borne ou le fond de boîte.

La quatrième erreur est de pincer un fil au remontage. Le défaut peut apparaître immédiatement ou après plusieurs manipulations du mécanisme.

La cinquième erreur est de mélanger des conducteurs de circuits différents. Une boîte double peut contenir deux disjoncteurs distincts, et la coupure d’un seul circuit ne suffit alors pas.

• Je m’arrête si les couleurs sont incohérentes et que je ne peux pas identifier les fils.
• Je remplace la boîte si elle est cassée, trop peu profonde ou mal fixée.
• Je contrôle le serrage si le mécanisme grésille ou chauffe.
• Je fais diagnostiquer le circuit si le disjoncteur déclenche après remontage.

Pourquoi l’interrupteur ne fonctionne pas après branchement

Si la lampe ne s’allume pas, je vérifie d’abord l’ampoule, puis la présence de phase en amont, le raccordement du retour lampe et la continuité du neutre au luminaire. Une erreur au plafond peut produire les mêmes symptômes qu’une erreur derrière l’interrupteur.

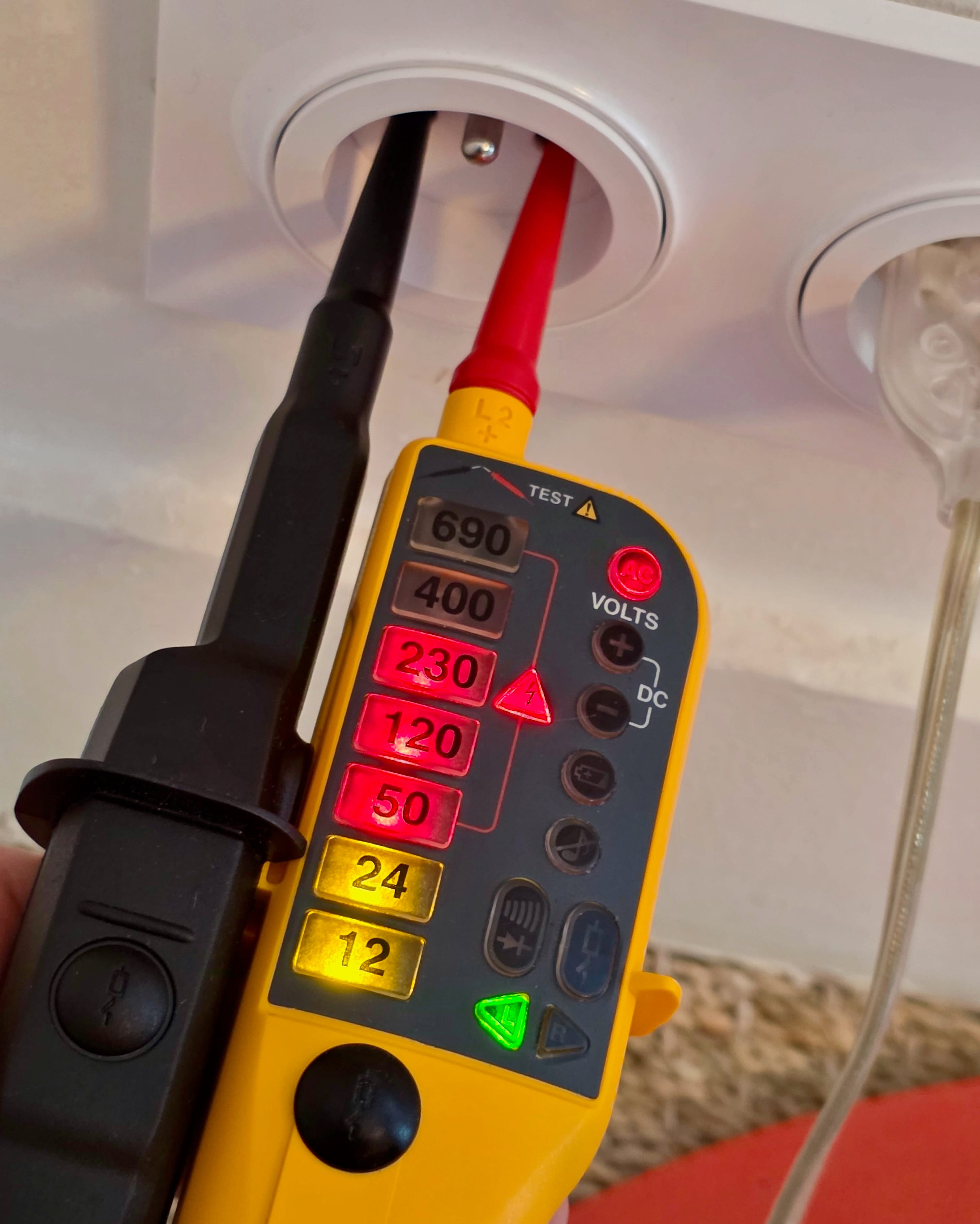

1 Écran 230 V Écran 230 V 2 Pointes de touche Pointes de touche

Vérificateur de tension

Vérifier la présence de tension en amont avant de conclure à un défaut de l’interrupteur.

1. 1 Écran 230 V
2. 2 Pointes de touche

Si la lampe reste allumée en permanence, la phase et le retour lampe peuvent avoir été réunis dans une borne de repiquage. Le mécanisme peut aussi être défectueux ou câblé sur deux bornes qui restent reliées selon sa position.

Si le disjoncteur déclenche immédiatement, je suspecte un contact direct entre phase et neutre, entre phase et terre, ou un conducteur écrasé. Je coupe le circuit et je ne multiplie pas les essais.

Si l’interrupteur grésille, je coupe sans attendre. Un mauvais serrage, un conducteur mal engagé ou un mécanisme usé peut entraîner un échauffement local.

Une odeur de plastique chaud, une plaque brunie ou un crépitement sont des signes à traiter comme un défaut électrique. Le guide sur l’odeur de brûlé dans une maison détaille les premières mesures de sécurité.

Branchement dans une salle de bain

La salle de bain impose des règles particulières liées aux volumes autour de la baignoire ou de la douche. La position de l’interrupteur, le type de matériel et son indice de protection dépendent de son emplacement.

Je ne déplace pas un interrupteur dans cette pièce sans vérifier les volumes et les distances applicables. Un mécanisme ordinaire adapté à une chambre ne peut pas être posé n’importe où près d’un point d’eau.

Pour préparer ce type de projet, mon guide sur l’éclairage de salle de bain et ses règles reprend les contraintes à examiner avant de choisir les appareils.

Remplacer un interrupteur ancien : points de vigilance

Un interrupteur ancien peut être fixé par griffes dans une boîte métallique ou directement dans un logement peu profond. Je vérifie la tenue mécanique avant de monter un appareil neuf.

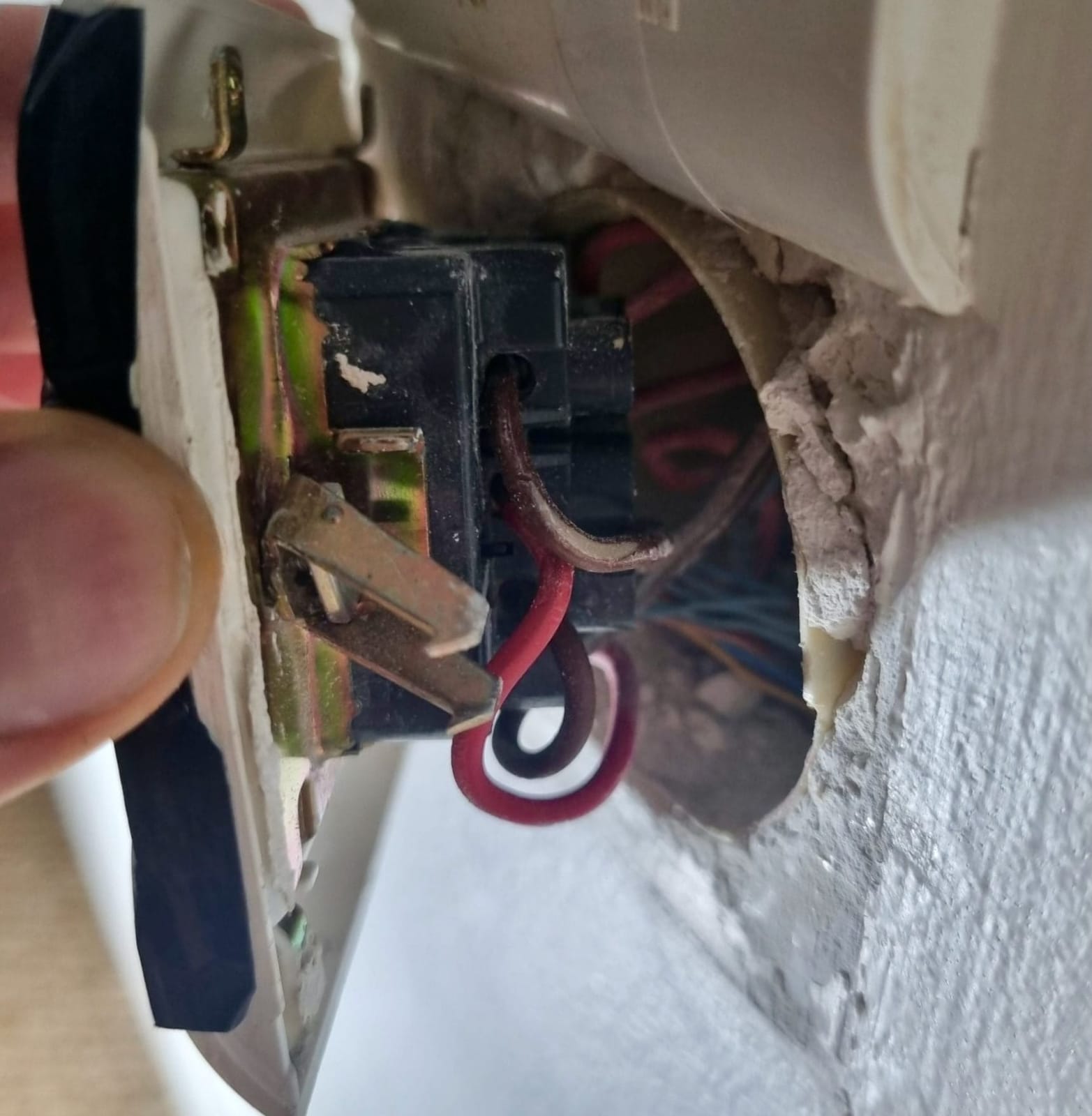

1 Crochets de fixation Crochets de fixation 2 Mécanisme ancien Mécanisme ancien

Ancien interrupteur

Ce type de fixation se vérifie mécaniquement avant de poser un appareil neuf.

1. 1 Crochets de fixation
2. 2 Mécanisme ancien

Les anciens conducteurs peuvent avoir un isolant textile, caoutchouc ou plastique devenu cassant. Si l’isolant se fend lors du déplacement, remplacer uniquement le mécanisme ne suffit pas.

Je contrôle aussi la présence d’une boîte d’encastrement correcte. Un mécanisme ne doit pas être maintenu par ses fils ni posé contre un matériau combustible sans support adapté.

Dans une installation très ancienne, l’absence de conducteur de protection, de protection différentielle 30 mA ou de repérage au tableau peut justifier une mise en sécurité plus globale. L’état de l’interrupteur n’est alors qu’un indice parmi d’autres.

Quand je conseille de ne pas intervenir soi-même

Je déconseille l’intervention lorsque le circuit reste sous tension après la coupure supposée, lorsqu’une deuxième alimentation est présente ou lorsque le tableau n’est pas repéré. Le risque d’erreur dépasse le bénéfice d’un remplacement rapide.

Je m’arrête également devant des fils brûlés, une boîte fondue, un isolant friable, des conducteurs en aluminium ou des raccordements cachés difficiles à suivre. Ces situations demandent des mesures et parfois une reprise du circuit.

Après un choc électrique, même si les symptômes semblent limités, je privilégie une évaluation médicale adaptée. Mon guide que faire après un choc électrique rappelle les gestes immédiats et les signes qui imposent une prise en charge.

Enfin, je ne crée pas un nouveau circuit d’éclairage sans vérifier la protection, la section, le cheminement, la terre et les règles propres au local. Le branchement final de l’interrupteur n’est qu’une petite partie du travail.

Le schéma à retenir

Pour un simple allumage classique, je retiens quatre fonctions distinctes : phase vers L, retour lampe vers 1, neutre direct vers le luminaire, terre maintenue jusqu’au point lumineux.

Je ne me fie pas uniquement à la couleur des fils. Je confirme le circuit, je coupe, je sécurise la coupure et je vérifie l’absence de tension avant tout démontage.

Lorsque l’installation correspond clairement à ce schéma, le remplacement d’un mécanisme reste une opération limitée. Dès que le câblage ne correspond plus, je passe d’un simple remplacement à un diagnostic électrique.
