Disjoncteur magnétothermique : guide complet

Un disjoncteur magnétothermique est le petit appareil que l’on voit en rangée dans un tableau électrique, souvent marqué C10, C16, C20 ou C32. Il coupe un circuit quand le courant devient trop fort.

Son rôle est simple : éviter que les fils chauffent, jusqu’à abîmer l’isolant, brûler une borne ou déclencher un départ de feu. Il ne rend pas une installation bonne à lui seul. Il doit être choisi avec la bonne section de câble Obligation NF C 15-100 , la bonne courbe, le bon calibre, et il doit être placé derrière une protection différentielle adaptée.

À quoi sert un disjoncteur magnétothermique

Un disjoncteur magnétothermique protège un circuit électrique contre les surintensités. Une surintensité, c’est un courant plus élevé que celui que le circuit peut supporter correctement.

Il y a deux cas fréquents. Si vous cherchez d’abord pourquoi le courant coupe chez vous, commencez par la méthode de tri du guide pourquoi mon électricité saute.

Le premier cas est la surcharge. Trop d’appareils tirent du courant sur le même circuit. Le câble chauffe. La montée en température peut être lente, mais elle fatigue les connexions, les isolants et les bornes.

Le deuxième cas est le court-circuit. Phase et neutre se touchent, ou la phase touche une partie conductrice reliée autrement. Le courant grimpe brutalement. Le disjoncteur doit couper très vite.

Le mot magnétothermique vient de là : une partie thermique pour la surcharge, une partie magnétique pour le court-circuit.

Ce qu’il ne fait pas

Le disjoncteur magnétothermique ne détecte pas une fuite de courant de 30 mA vers la terre. Pour ça, il faut un interrupteur différentiel ou un disjoncteur différentiel.

C’est la confusion la plus courante dans les tableaux domestiques. Le disjoncteur divisionnaire coupe pour protéger le circuit. L’interrupteur différentiel coupe pour protéger les personnes en cas de fuite de courant. Les deux sont complémentaires.

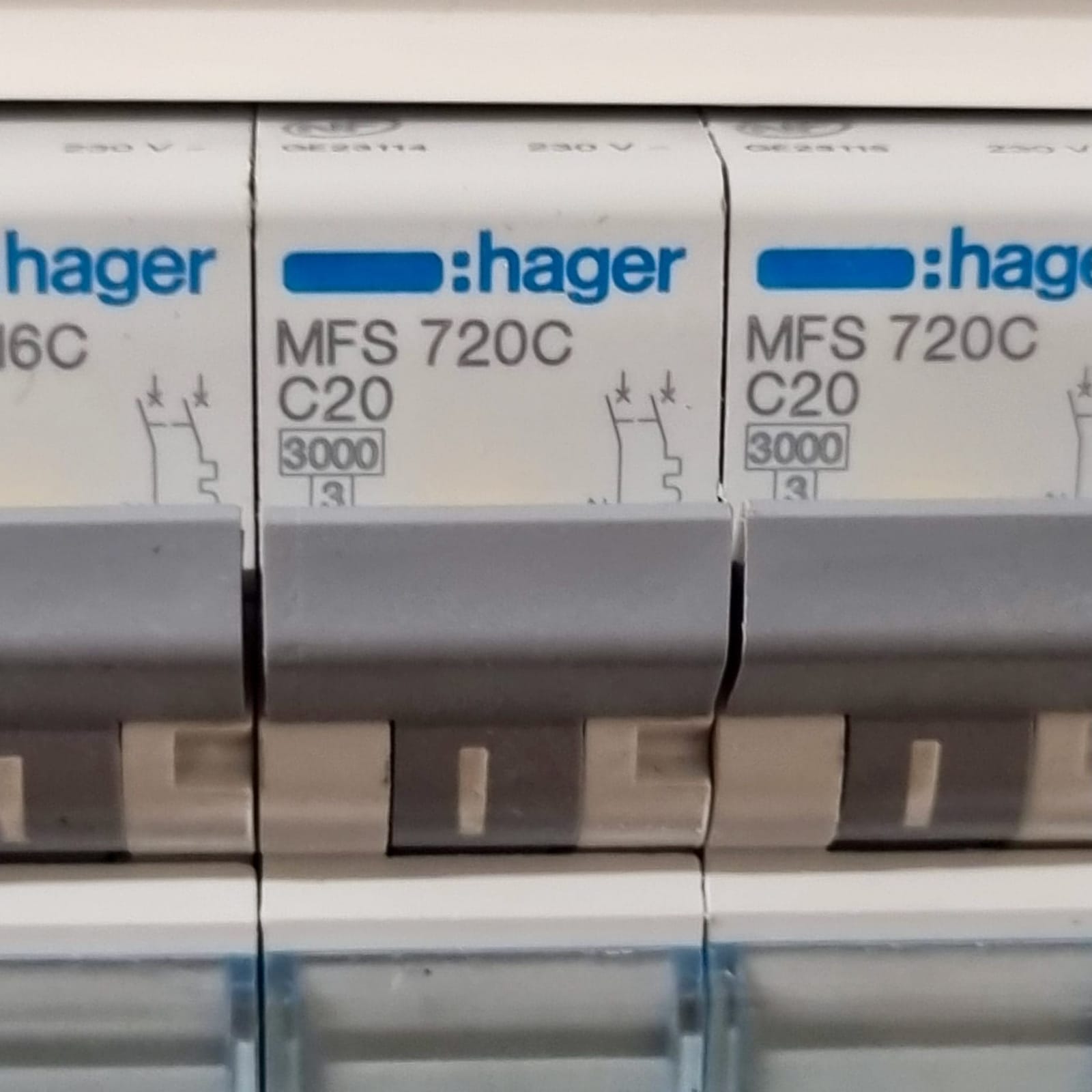

Disjoncteurs type C : la courbe de déclenchement compte autant que le calibre.

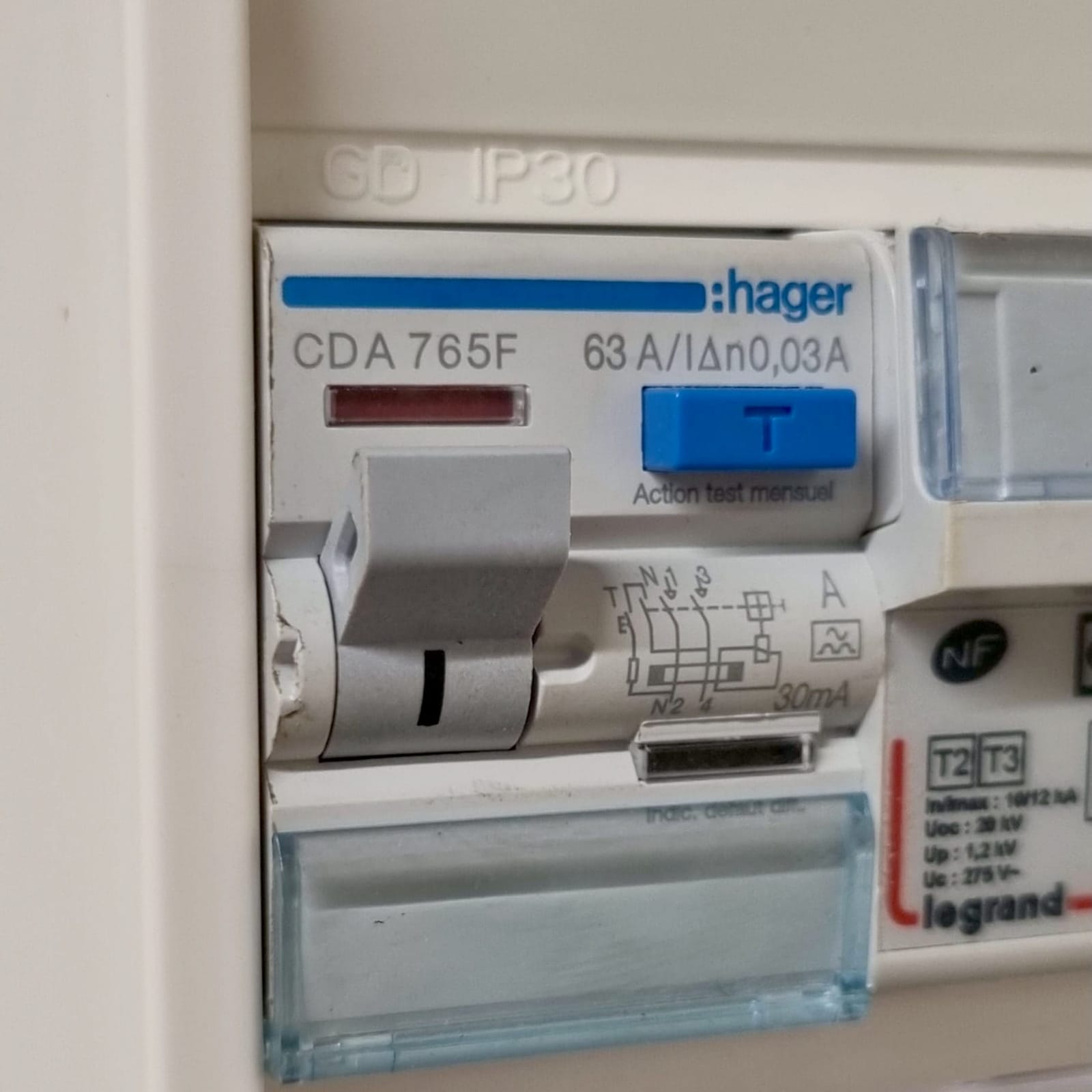

L’interrupteur différentiel protège les personnes ; le disjoncteur divisionnaire protège les circuits.

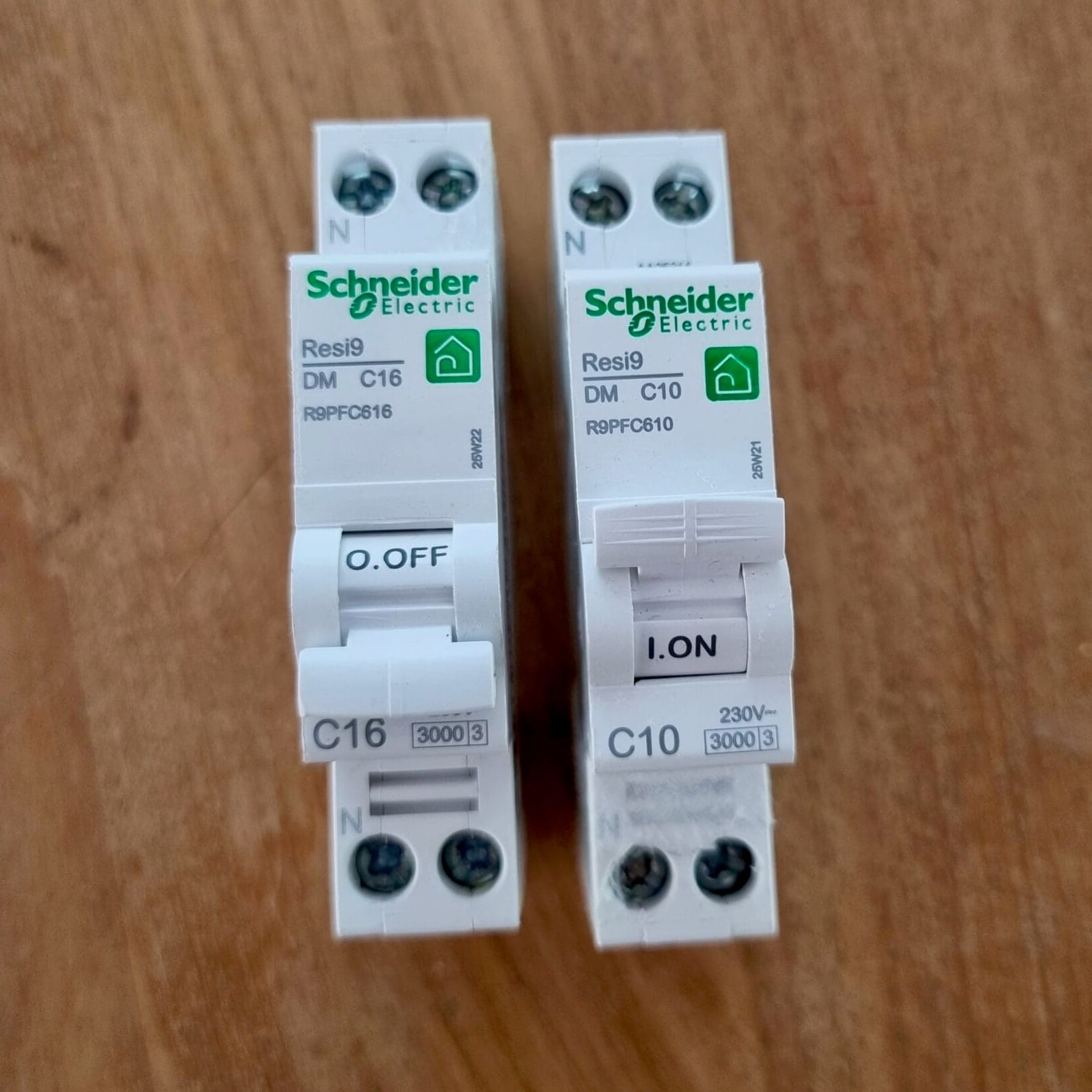

Des disjoncteurs divisionnaires type C : chaque module a un calibre et une courbe adaptés à son circuit.

1 / 3

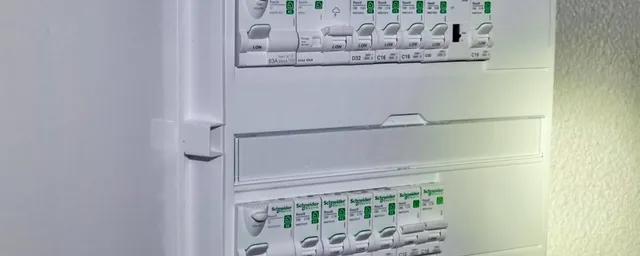

Dans un logement, on voit souvent une rangée construite comme ça : un interrupteur différentiel 30 mA en tête, puis plusieurs disjoncteurs magnétothermiques derrière. Si un appareil fuit vers la terre, le différentiel coupe. Si un circuit tire trop de courant ou part en court-circuit, son disjoncteur coupe.

Fonctionnement thermique : la surcharge

La partie thermique utilise un bilame. Quand trop de courant passe trop longtemps, le bilame chauffe, se déforme et provoque l’ouverture du circuit.

Ce déclenchement n’est pas instantané. C’est normal. Une petite pointe au démarrage d’un appareil ne doit pas forcément couper le circuit. En revanche, une surcharge prolongée doit finir par déclencher.

Exemple simple : un circuit prises en 1,5 mm² protégé en 16 A peut alimenter plusieurs usages courants. Si on branche radiateur mobile, four d’appoint, multiprise chargée et appareil gourmand sur la même ligne, le courant peut dépasser ce que le circuit accepte. Le disjoncteur finit par couper.

• Déclenchement après quelques minutes : souvent surcharge ou échauffement progressif.
• Déclenchement quand un appareil précis démarre : appareil trop puissant, appel de courant important ou défaut interne.
• Déclenchement malgré peu d’appareils branchés : câble, connexion, disjoncteur ou équipement à contrôler.

Le thermique protège surtout contre ce que l’on ne voit pas : le câble dans la gaine, la borne mal serrée, le vieux raccord, la multiprise cachée derrière un meuble. Quand ça chauffe, le plastique peut brunir avant qu’une panne franche apparaisse.

Fonctionnement magnétique : le court-circuit

La partie magnétique réagit à un courant très élevé. Elle utilise un électroaimant interne qui libère le mécanisme de coupure. Le but est de couper vite, avant que l’énergie du défaut ne fasse trop de dégâts.

Un court-circuit peut venir d’un câble percé, d’un appareil défectueux, d’une boîte de dérivation abîmée, d’un luminaire mal raccordé ou d’une vis qui touche un conducteur. Là, le déclenchement est brutal. On relève le disjoncteur, il retombe immédiatement, parfois avec un bruit sec.

La partie magnétique explique aussi les courbes de déclenchement. Une courbe indique à quel niveau de courant instantané le disjoncteur accepte de laisser passer une pointe brève, puis à quel moment il coupe.

Lire le marquage d’un disjoncteur

Sur la façade d’un disjoncteur, les inscriptions donnent déjà beaucoup d’informations. Il faut les lire dans le bon ordre.

Sur une même rangée, la courbe, le calibre, le pouvoir de coupure et la sensibilité du différentiel se lisent à des endroits différents.

1 30 mA : sensibilité de l’interrupteur différentiel. 30 mA : sensibilité de l’interrupteur différentiel. 2 C16 : courbe C, calibre 16 A pour ce départ. C16 : courbe C, calibre 16 A pour ce départ. 3 6 kA : pouvoir de coupure du disjoncteur. 6 kA : pouvoir de coupure du disjoncteur.

Différentiel et disjoncteurs divisionnaires

Le différentiel protège les personnes, chaque disjoncteur protège son circuit.

1. 1 30 mA : sensibilité de l’interrupteur différentiel.
2. 2 C16 : courbe C, calibre 16 A pour ce départ.
3. 3 6 kA : pouvoir de coupure du disjoncteur.

Le marquage C16 signifie généralement : courbe C, calibre 16 A. Le C ne veut pas dire courant continu, cuisine ou conformité. Il parle de déclenchement magnétique.

Un disjoncteur marqué 20 A ne dit pas que le circuit consomme 20 A. Il dit que le circuit est protégé pour ne pas dépasser ce seuil dans les conditions prévues. Si le câble derrière ne convient pas, le calibre devient dangereux.

Calibre et section de câble

Le calibre se choisit d’abord selon la section du câble et l’usage du circuit. On ne choisit pas un disjoncteur parce qu’il “saute moins”. On choisit celui qui protège correctement la ligne. Pour les grandes longueurs ou les usages atypiques, le calculateur de section de câble évite déjà les erreurs grossières.

Un C20 sur un circuit en 1,5 mm² est un piège classique. Le disjoncteur peut laisser passer trop de courant pour le câble. Le danger ne se voit pas toujours au tableau : il peut être dans une gaine, une boîte ou une prise.

Autre piège : une section correcte au départ, puis une partie du circuit bricolée plus loin avec une section plus faible. Le disjoncteur ne voit pas la différence. Il protège selon ce qui est raccordé, pas selon ce qui était prévu sur l’étiquette.

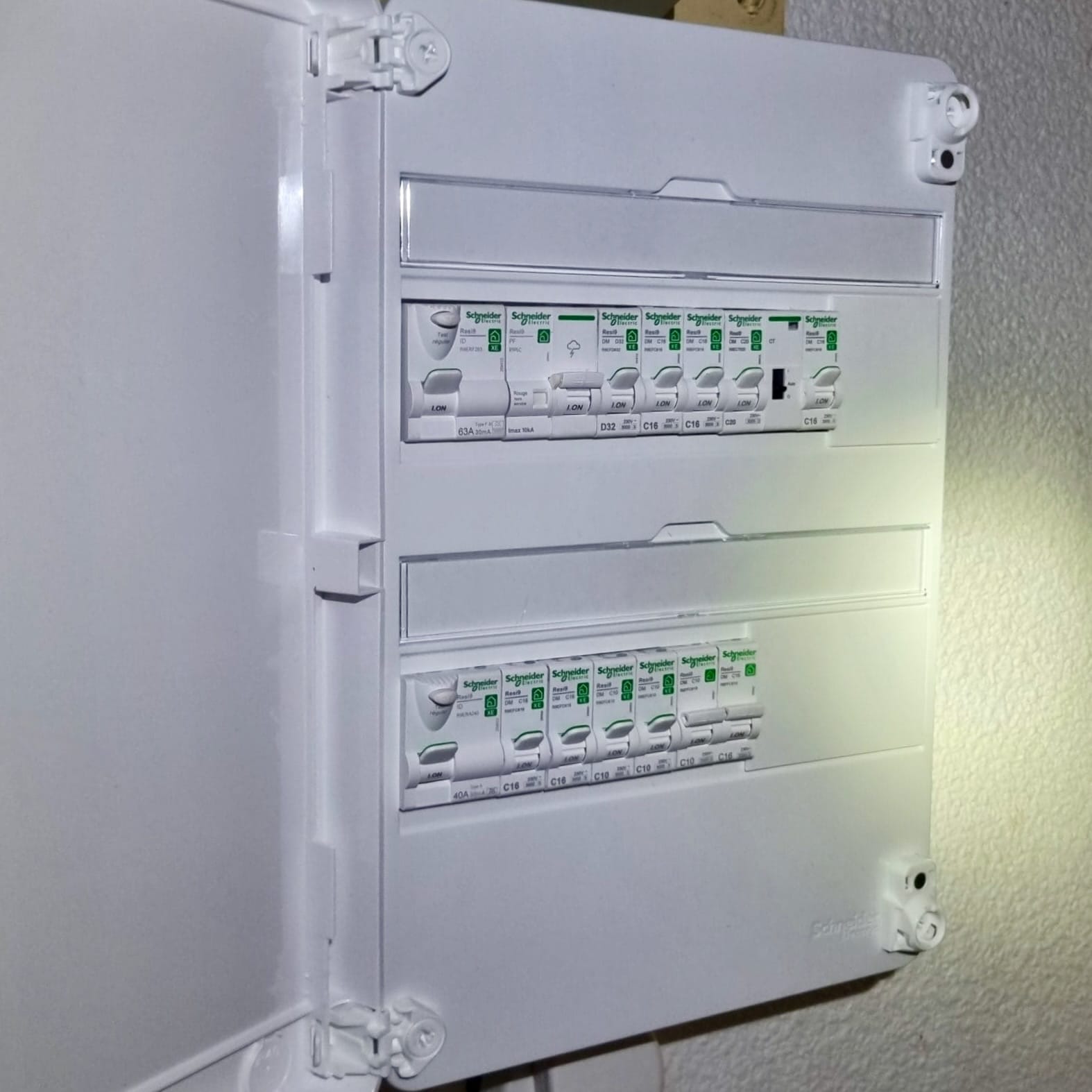

Un tableau propre se lit circuit par circuit, pas seulement rangée par rangée.

Le repérage des calibres au tableau permet de retrouver immédiatement le circuit protégé.

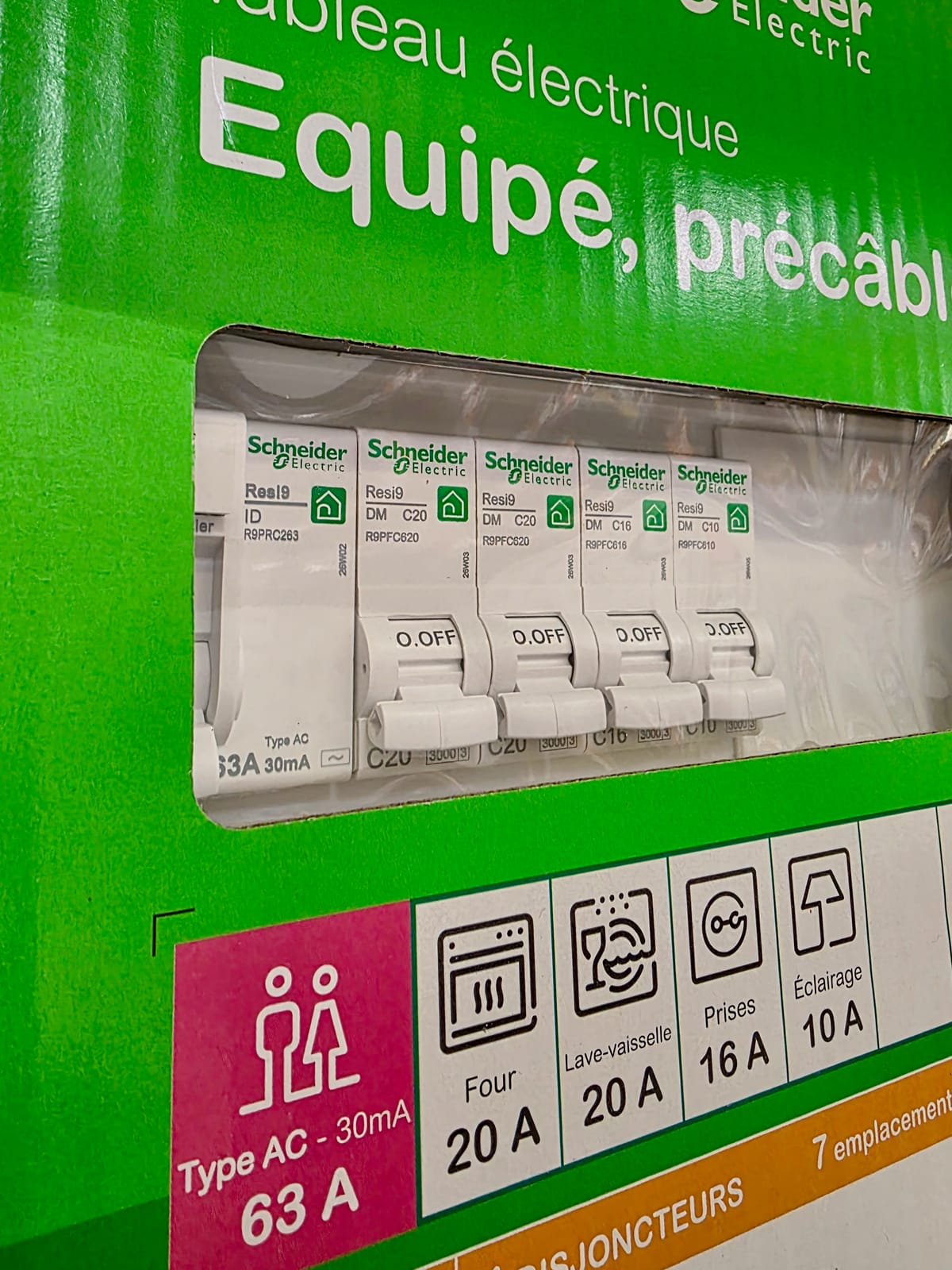

Un tableau précâblé prêt à poser : disjoncteurs et différentiels sont déjà en place et repérés.

1 / 3

Courbes B, C et D

La courbe règle le déclenchement magnétique. En logement, la courbe C est la plus courante. Elle accepte les appels de courant normaux de beaucoup d’appareils : aspirateur, réfrigérateur, petits moteurs, électroménager, éclairage courant.

La courbe B déclenche plus tôt sur les pointes de courant. Elle peut être utilisée quand les défauts doivent être coupés avec un seuil plus faible, ou dans certains cas de grande longueur de câble et de courant de court-circuit limité. Ce n’est pas un choix automatique.

La courbe D accepte des appels de courant plus élevés. Elle se rencontre plutôt avec certains moteurs, transformateurs ou équipements à fort courant de démarrage. Dans une maison, on ne la met pas pour “éviter que ça saute”. Elle doit être justifiée, notamment quand la question porte sur un disjoncteur courbe C ou D pour pompe à chaleur.

Promotelec rappelle que la courbe C déclenche sur une plage magnétique plus haute que la courbe B. En pratique, cela évite des coupures inutiles au démarrage d’appareils courants, tout en gardant une protection contre le court-circuit.

Où placer le disjoncteur dans le tableau

Le disjoncteur magnétothermique se place en aval d’un dispositif différentiel, dans le tableau. Il protège le départ du circuit, pas seulement l’appareil au bout.

Dans un tableau récent, l’alimentation des disjoncteurs se fait souvent par peigne horizontal. Les modules doivent être compatibles avec le peigne et la gamme. Mélanger les marques peut fonctionner mécaniquement dans certains cas, mais ce n’est pas une règle. Une mauvaise prise de peigne peut créer un échauffement. Le guide Hager ou Schneider montre pourquoi la compatibilité de gamme compte autant que la marque.

• Même gamme ou compatibilité vérifiée pour peigne, bornes et coffret.
• Serrage contrôlé sur conducteurs et alimentation.
• Repérage lisible pour savoir quel circuit couper.
• Différentiel en amont adapté à la rangée.
• Aucun conducteur doublé dans une borne si le matériel ne le prévoit pas.

Le disjoncteur doit aussi rester accessible. Un tableau rempli à l’excès, sans réserve, avec des fils trop courts et des peignes bricolés, rend chaque dépannage plus risqué.

Choisir étape par étape

Le choix d’un disjoncteur magnétothermique ne commence pas par la marque. Il commence par le circuit.

La première question est : qu’est-ce que ce départ alimente ? Une ligne d’éclairage, une ligne de prises, un chauffe-eau, une plaque, une VMC ou un appareil spécialisé n’ont pas les mêmes contraintes.

La deuxième question est : quelle section part réellement du tableau ? Il faut regarder le conducteur raccordé au disjoncteur, mais aussi rester prudent : un circuit peut avoir été prolongé plus loin avec une autre section. Dans une rénovation, l’étiquette ne suffit pas.

La troisième question est : quel calibre protège correctement cette section ? Le disjoncteur doit couper avant que le câble ne soit mis en danger. C’est son rôle.

La quatrième question est : quelle courbe est adaptée à l’appel de courant ? En domestique, la réponse est souvent courbe C. Mais “souvent” ne veut pas dire toujours.

Cette méthode évite les remplacements réflexes. Un disjoncteur qui a déclenché n’est pas forcément fatigué. Il peut avoir fait exactement ce qu’on lui demande. Le changer sans diagnostic peut masquer une surcharge, un appareil en défaut ou une connexion qui chauffe.

Pouvoir de coupure : le chiffre qu’on oublie

Le pouvoir de coupure indique la capacité du disjoncteur à interrompre un court-circuit. On le voit souvent exprimé en kiloampères : 3 kA, 4,5 kA, 6 kA ou plus selon les modèles et les usages.

Dans beaucoup de logements, on se concentre sur le calibre et la courbe. C’est compréhensible, car ce sont les marquages les plus visibles. Pourtant, le pouvoir de coupure n’est pas décoratif. En cas de court-circuit, le disjoncteur doit ouvrir le circuit sans se détruire de façon dangereuse.

Le courant de court-circuit disponible dépend notamment du réseau, du branchement, de la longueur des câbles et de l’impédance de la boucle. Ce n’est pas une valeur que l’on devine à l’oeil. Dans une maison ordinaire, les gammes résidentielles sont prévues pour des conditions usuelles, mais dès que l’on sort du cas courant, il faut vérifier.

Dans un dépannage domestique simple, on ne recalcule pas toute l’installation à chaque remplacement. Mais si le tableau est ancien, si le disjoncteur a chauffé, si le branchement a été modifié ou si le circuit alimente un usage inhabituel, cette vérification devient nécessaire.

1P plus N, 2P : ce que ça change

Dans les tableaux résidentiels français, beaucoup de disjoncteurs divisionnaires sont en 1P plus N. Ils protègent la phase et coupent phase et neutre selon le principe du modèle. On les reconnaît souvent à leur largeur d’un module par circuit, avec arrivée par peigne.

Un disjoncteur 2P protège deux pôles. On le rencontre dans certains montages, certains circuits particuliers ou certains tableaux. Le choix dépend du schéma d’installation et du matériel utilisé.

Pour un particulier, le point important est plus simple : on ne remplace pas un appareil par un autre seulement parce qu’il rentre dans le rail. Il faut respecter le type de coupure, le raccordement phase neutre, le sens d’alimentation si le fabricant le demande, et la compatibilité avec le peigne.

Une inversion phase neutre, un neutre repris ailleurs ou un mauvais repérage peut compliquer le diagnostic. C’est fréquent dans les anciens tableaux où plusieurs interventions ont été faites au fil des années.

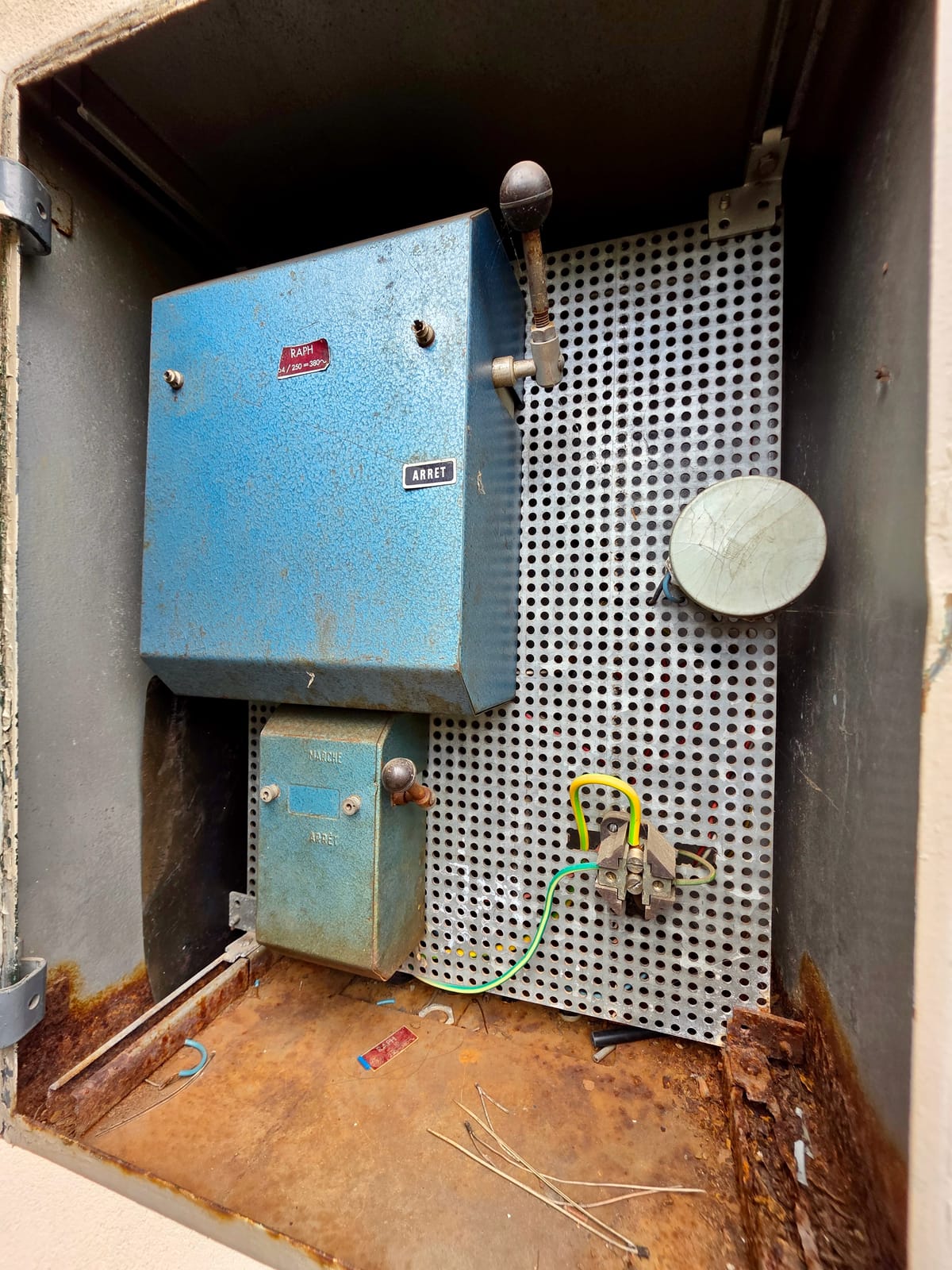

Tableau ancien : attention aux fausses évidences

Dans un tableau récent et bien repéré, un départ correspond à un circuit clair. Dans un tableau ancien, c’est moins évident. Un disjoncteur peut alimenter deux zones, une prise peut dépendre d’une étiquette “éclairage”, et un neutre peut être commun à plusieurs départs.

Avant de changer un disjoncteur, il faut donc éviter trois raccourcis.

• Se fier uniquement à l’étiquette : elle peut dater d’avant une modification.
• Se fier uniquement à la couleur des fils : elle peut avoir été mal respectée dans une reprise.
• Se fier uniquement au calibre en place : il peut déjà être mauvais.

Un ancien porte-fusible remplacé par un disjoncteur ne règle pas non plus toute l’installation. Le tableau peut encore manquer de différentiels 30 mA, de repérage, de réserve ou de séparation correcte des circuits. Dans ce cas, remplacer un module est parfois utile, mais ce n’est pas une mise en sécurité complète.

Puissance, intensité et disjoncteur

La puissance d’un appareil ne se lit pas directement sur le disjoncteur. En monophasé, on simplifie souvent avec la relation : puissance égale tension multipliée par intensité. Sur un réseau domestique proche de 230 V, un appareil de 2 300 W tire autour de 10 A, hors rendement et conditions particulières.

Cette règle aide à comprendre les surcharges. Deux appareils de 2 000 W sur la même ligne peuvent déjà approcher ou dépasser ce qu’un circuit courant accepte, selon le calibre et la section. Une multiprise ne change rien à la capacité de la ligne. Elle ajoute seulement des points de branchement.

La bonne réaction n’est pas toujours d’ajouter des prises ou de changer un disjoncteur. Parfois, il faut créer un circuit dédié. C’est le cas quand l’usage est puissant, fréquent ou long : plaque, lave-linge, sèche-linge, chauffe-eau, borne de recharge, congélateur selon besoin de continuité, ou équipement extérieur.

Pour une recharge de véhicule, comparez clairement borne murale et prise renforcée avant de dimensionner le départ.

Quand il déclenche : méthode de diagnostic

Un disjoncteur qui déclenche donne une information. Il ne donne pas tout le diagnostic.

Si le déclenchement arrive quand plusieurs appareils fonctionnent en même temps, on pense surcharge. Si le déclenchement arrive dès que l’on relève la manette, on pense court-circuit ou défaut franc. Si le différentiel déclenche en même temps, on pense aussi fuite de courant.

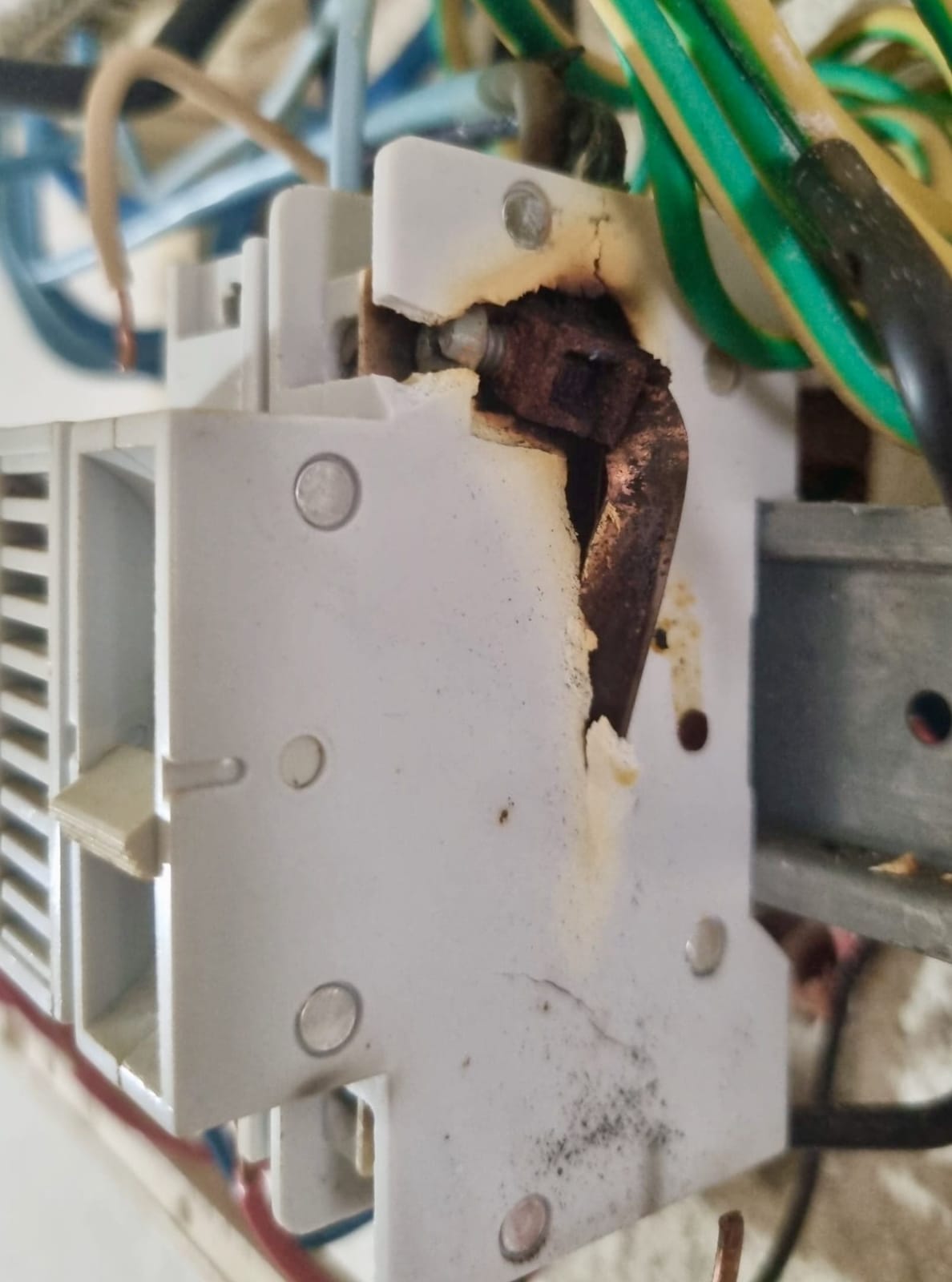

Les signes d’un mauvais choix

Un disjoncteur mal choisi peut rester en place pendant des années. Le problème se révèle quand l’usage change : nouveau four, radiateur mobile, véhicule électrique branché sur une prise non prévue, atelier dans un garage, rallonges en cascade.

Les signes à surveiller :

• Disjoncteur remplacé par un calibre plus fort sans changement de câble.
• Prises qui chauffent quand un appareil puissant fonctionne.
• Coupures répétées sur le même circuit.
• Étiquette du tableau fausse ou absente.
• Plusieurs circuits serrés ensemble sous la même borne.
• Peigne marqué ou plastique bruni sur un module.

Le cas le plus dangereux est souvent discret : un circuit trop chargé, protégé trop haut, avec une connexion moyenne. Le disjoncteur ne saute pas forcément tout de suite. La borne chauffe, refroidit, chauffe encore. Le serrage se dégrade. Le plastique brunit.

Disjoncteur divisionnaire ou disjoncteur différentiel

Un disjoncteur magnétothermique classique est souvent appelé disjoncteur divisionnaire. Il protège un départ. Il n’a pas de bouton test différentiel et ne porte pas de sensibilité 30 mA.

Un disjoncteur différentiel combine deux fonctions : différentiel et magnétothermique. Il protège les personnes contre les fuites de courant et le circuit contre les surintensités.

Dans la plupart des tableaux de logement, le montage économique et lisible reste : interrupteur différentiel de rangée, puis disjoncteurs divisionnaires. Le disjoncteur différentiel se justifie pour certains circuits sensibles ou dédiés : borne de recharge, extérieur, pompe, congélateur, local technique, selon le contexte.

Marques, gammes et compatibilité

Legrand, Schneider Electric, Hager et d’autres fabricants proposent des disjoncteurs magnétothermiques modulaires. Le principe est le même, mais les détails mécaniques changent : peignes, bornes, accessoires, largeur, compatibilité avec coffret et obturateurs.

On évite de remplacer un module au hasard par “un disjoncteur de même ampérage” si le tableau est ancien ou mélangé. Un mauvais alignement de peigne ou une borne mal adaptée peut chauffer. Le bon calibre ne compense pas un mauvais contact.

En rénovation, il faut aussi regarder l’état général du tableau : présence de différentiels 30 mA, nombre de circuits par rangée, réserve de place, qualité des raccordements, terre, anciens porte-fusibles, fils trop courts, neutres mélangés.

Cas particuliers

Chauffage électrique

Un chauffage électrique tire longtemps une puissance stable. La protection se choisit selon la puissance totale du circuit et la section. Un radiateur mobile sur une prise n’a pas la même logique qu’un circuit chauffage dédié.

Les coupures viennent souvent d’un cumul : plusieurs radiateurs d’appoint, prises anciennes, multiprises, autre appareil puissant sur la même ligne. Le disjoncteur fait son travail quand il coupe. Le problème est l’usage ou le circuit.

Plaque de cuisson

La plaque de cuisson a généralement un circuit spécialisé en 6 mm² protégé en 32 A. Si une plaque déclenche, on vérifie le raccordement, le bornier, la ligne et l’appareil. On ne descend pas dans le tableau pour changer le disjoncteur sans comprendre.

VMC

Une VMC est souvent protégée par un petit calibre, typiquement 2 A. Mettre plus fort parce que “ça saute” n’a pas de sens. Si la VMC déclenche, il peut y avoir moteur fatigué, humidité, câble abîmé ou mauvais raccordement.

Garage et extérieur

Garage, portail, pompe, prise extérieure et atelier cumulent souvent humidité, rallonges, moteurs et bricolages successifs. On y trouve des défauts réels : boîte non étanche, câble pincé, terre absente, circuit repris sur une prise existante.

Pour ces zones, le calibre ne suffit pas. Il faut regarder le cheminement, la protection différentielle, l’indice de protection du matériel et l’usage prévu.

Erreurs fréquentes

La première erreur est de surdimensionner. Le disjoncteur saute, donc on met plus fort. C’est exactement l’inverse de la logique de protection. Le disjoncteur doit protéger le câble, pas s’adapter à une surcharge.

La deuxième erreur est de confondre courbe et calibre. Passer de C à D ne donne pas plus de puissance utilisable. Cela change la tolérance aux pointes de courant. Sans justification, on peut dégrader la protection contre certains défauts.

La troisième erreur est de négliger les connexions. Une borne mal serrée peut chauffer même si le calibre est correct. Le courant passe, mais le contact est mauvais. C’est une panne de tableau classique.

La quatrième erreur est de chercher uniquement au tableau. Le défaut peut être dans une prise, une boîte, un luminaire, un appareil ou une rallonge.

• Remplacer un C16 par un C20 sans vérifier le câble.
• Mettre une courbe D pour masquer les déclenchements.
• Ajouter plusieurs départs sous la même borne.
• Réarmer en boucle après un déclenchement immédiat.
• Laisser une trace de chauffe en service.

Ce que dit la norme en pratique

La NF C 15-100 encadre l’installation électrique des logements. Pour les circuits, l’idée à retenir est claire : chaque départ doit être protégé contre les surintensités, et les personnes doivent être protégées par des dispositifs différentiels adaptés.

Promotelec rappelle que la protection des circuits contre les surintensités se fait par disjoncteur dans les installations actuelles. Les fusibles existent encore dans d’anciens tableaux, mais en rénovation sérieuse, on rencontre de plus en plus de tableaux modulaires à disjoncteurs.

L’INRS rappelle aussi que le choix des dispositifs de protection ne se limite pas à une valeur écrite sur la façade. Il faut tenir compte du circuit, du courant de défaut possible, des conditions d’installation et de la coupure attendue.

“

Quand appeler un électricien

Changer un disjoncteur peut sembler simple : deux vis, un peigne, une manette. En pratique, c’est dans le tableau que les erreurs coûtent cher.

Appelez un électricien si le disjoncteur chauffe, si le plastique est marqué, si le tableau est ancien, si le circuit n’est pas identifié, si le défaut revient, si plusieurs neutres sont mélangés, ou si vous ne savez pas quelle section part derrière le module.

Un contrôle correct peut inclure :

• Repérage du circuit et des appareils raccordés.
• Contrôle de section et de continuité.
• Contrôle d’isolement si un défaut est suspecté.
• Vérification du serrage et des peignes.
• Contrôle de la protection différentielle en amont.
• Correction du tableau et mise à jour des étiquettes.

Le but n’est pas de vendre un tableau neuf à chaque déclenchement. Le but est de savoir si le disjoncteur fait son travail ou si l’installation cache un défaut.

Quiz : les repères utiles

À retenir

Un disjoncteur magnétothermique protège un circuit contre surcharge et court-circuit. Il se choisit selon le câble, pas selon l’envie d’éviter les coupures. La courbe C convient à la majorité des circuits domestiques, mais elle ne remplace pas le bon dimensionnement.

S’il déclenche, il donne une alerte. S’il chauffe, noircit ou retombe tout de suite, on arrête les essais. Un tableau électrique n’est pas un endroit où l’on force une protection pour gagner du temps.
