Tirer une ligne électrique depuis le tableau

Tirer une ligne électrique depuis le tableau, c’est ajouter un circuit propre. Pas une rallonge cachée dans un mur. Pas une prise repiquée sur la première boîte trouvée. Le départ se pense depuis le tableau, avec son disjoncteur, sa section, son cheminement et son repérage.

Toute ligne depuis le tableau doit avoir un disjoncteur dédié, une section de câble adaptée au calibre et à la distance, une protection différentielle 30 mA, et un cheminement mécaniquement protégé et repéré.

La bonne question n’est pas seulement “quel fil je mets ?”. La vraie question est : quel usage, quelle distance, quelle protection et quel risque si le circuit travaille fort pendant des heures ? Une prise d’atelier, un four, une climatisation, une VMC, un congélateur ou une dépendance ne se traitent pas de la même manière.

Dans une rénovation, ce sujet rejoint vite le remplacement du tableau électrique, la mise en sécurité et le calcul de section de câble. La ligne tirée aujourd’hui doit rester compréhensible dans dix ans, quand quelqu’un ouvrira le coffret pour chercher une panne.

Ce qu’on appelle une ligne depuis le tableau

Une ligne, c’est un circuit qui part du tableau de répartition vers un usage défini. Elle comprend au minimum une phase, un neutre et un conducteur de protection vert jaune. Elle est protégée par un disjoncteur adapté à la section du câble et placée sous une protection différentielle.

Le tableau n’est pas un point de départ magique. Il regroupe des protections, mais il a aussi des limites : place disponible, calibre des différentiels, nombre de circuits par rangée, qualité des borniers, arrivée générale, équilibre des usages. Ajouter une ligne dans un coffret saturé peut être plus risqué que de ne rien faire.

Le cas simple : vous ajoutez une prise dédiée proche du tableau, sur un circuit neuf. Le cas plus sérieux : vous alimentez une cuisine, un garage, un atelier, une pompe, une climatisation ou un tableau divisionnaire. Là, la longueur, la puissance appelée et le mode de pose deviennent décisifs.

Avant de choisir le câble : définir l’usage

Le mauvais réflexe consiste à choisir directement du 2,5 mm² “parce que ça passe partout”. C’est parfois correct, parfois insuffisant, parfois inutile. La norme raisonne par circuits : éclairage, prises, circuits spécialisés, chauffage, recharge, extérieur, tableau secondaire.

Un circuit de prises de chambre ne tire pas la même intensité qu’un four encastré. Une prise de garage peut rester vide six mois, puis alimenter un compresseur. Une ligne extérieure peut subir humidité, choc, gel, UV et erreurs de jardinage. Le câble doit correspondre à la vraie vie du circuit, pas à son usage le jour de la pose.

Pour une cuisine, plusieurs circuits spécialisés peuvent être nécessaires : four, plaque, lave-vaisselle, prises plan de travail, parfois réfrigérateur si l’on veut isoler le risque. Pour une ligne de jardin, on vérifie surtout le cheminement et la protection mécanique. Pour une dépendance, on bascule souvent vers le schéma de tableau divisionnaire.

Section, calibre et longueur : le trio qui décide

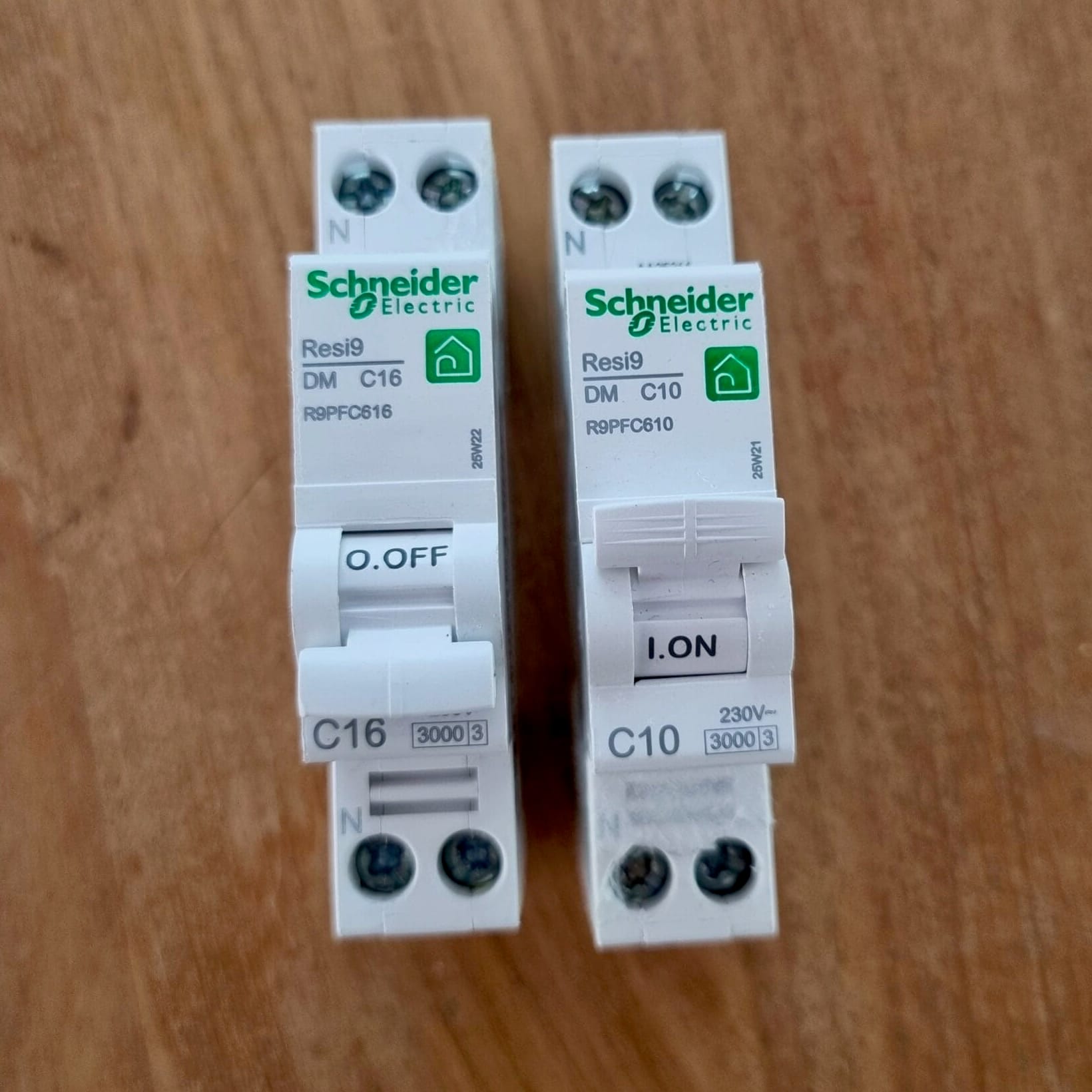

Le disjoncteur protège le câble

Le disjoncteur protège le câble. C’est le point que beaucoup inversent. On ne choisit pas un disjoncteur “pour que ça ne saute pas”. On choisit une protection cohérente avec la section des conducteurs, le mode de pose et l’usage.

La chauffe et la chute de tension

Un câble trop petit sur un disjoncteur trop fort peut chauffer sans bruit. Un câble trop long peut créer une chute de tension gênante, surtout sur un appareil qui démarre fort. Une ligne posée dans un isolant, serrée avec d’autres gaines ou exposée à la chaleur ne travaille pas comme un câble libre en goulotte.

Le simulateur de puissance électrique

Le simulateur de puissance électrique aide à comprendre si l’abonnement et le disjoncteur général vont suivre. Il ne remplace pas le dimensionnement de la ligne, mais il évite de créer un circuit parfait sur une installation déjà à la limite.

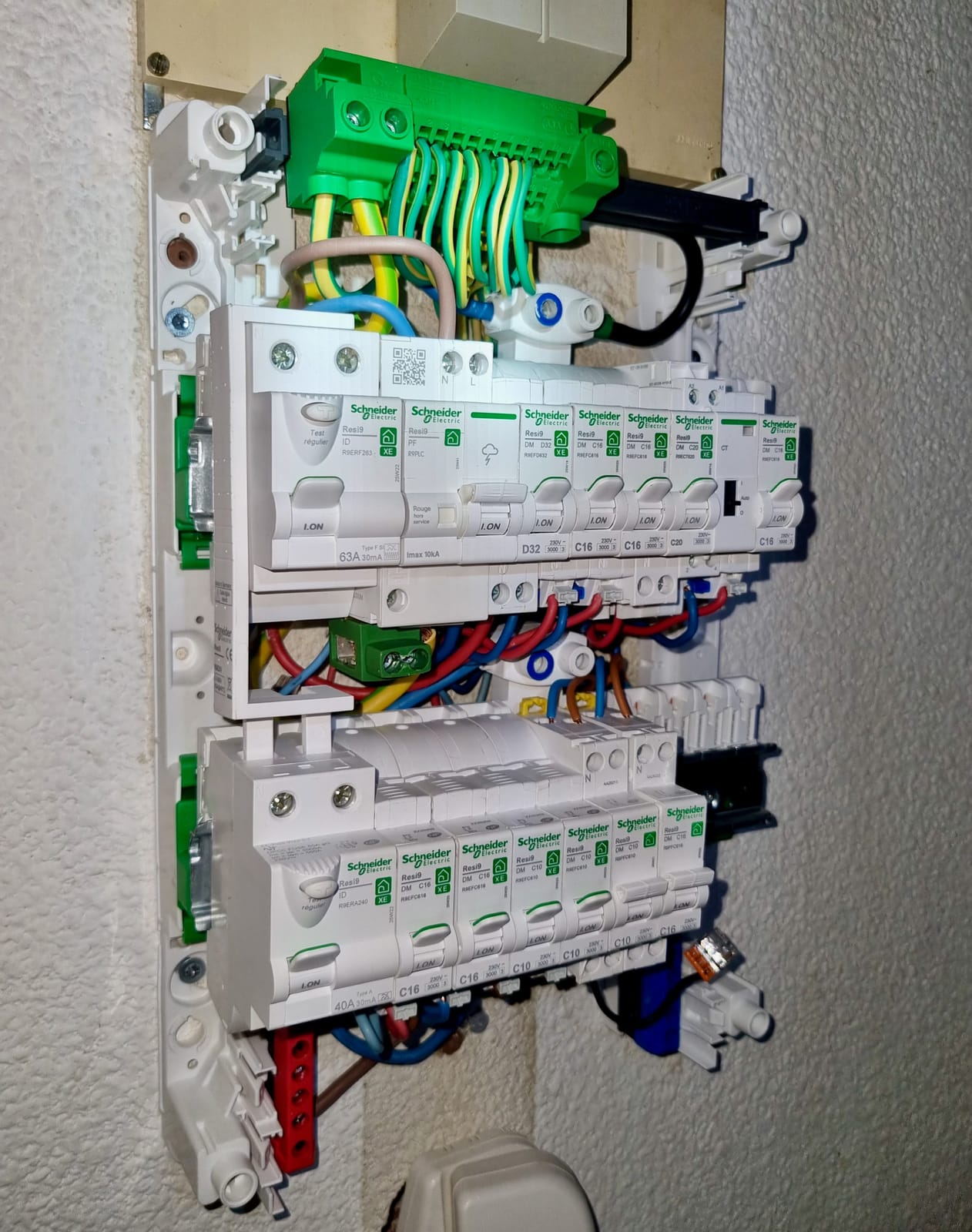

Où partir dans le tableau

Le départ sous le bon différentiel

Le départ doit être placé sous le bon interrupteur différentiel. Promotelec rappelle que les circuits cuisson, lave-linge et recharge doivent être protégés par un type adapté, avec une limite de circuits par différentiel. En pratique, on évite d’empiler tous les gros usages sur la même rangée.

La place disponible compte

La place disponible compte aussi. Un tableau sans réserve, avec peignes bricolés, conducteurs croisés ou borniers remplis, n’est pas un tableau prêt à recevoir une ligne. Le minimum propre : un module disponible, un différentiel cohérent, un bornier de terre accessible, un repérage possible et une fermeture sans contrainte sur les fils.

Un départ depuis un disjoncteur existant

Le départ se fait depuis un disjoncteur neuf ou existant seulement si le circuit le permet réellement. Ajouter deux fils sous une borne faite pour un seul conducteur, reprendre un neutre sur une autre rangée ou mélanger les retours crée des déclenchements incompréhensibles.

Pour un tableau ancien, le bon chantier peut être de poser un petit coffret adjacent, de refaire les peignes ou de remplacer une rangée. Ce n’est pas plus spectaculaire, mais c’est souvent ce qui évite le bourdonnement du tableau électrique ou l’échauffement discret.

Cheminement : gaine, goulotte, saignée ou vide technique

Le cheminement décide de la qualité du travail. Une ligne ne doit pas être tendue, écrasée, coincée derrière une plinthe fragile ou jetée dans un faux plafond sans logique. Elle doit pouvoir être comprise, protégée et réparée.

En rénovation habitée, la goulotte reste souvent le meilleur compromis. Elle évite les saignées, laisse un accès lisible et limite les dégâts. En encastré, il faut respecter les règles de cheminement, les profondeurs, les zones de percement et la remise en état. En vide technique, on protège contre les arêtes, la chaleur, les rongeurs et les futures vis.

• Gaine ICTA pour un passage encastré ou protégé dans une cloison
• Goulotte quand il faut rester propre et accessible en rénovation
• Tube ou gaine renforcée pour un garage, un sous-sol ou une zone exposée
• Chemin séparé des réseaux faibles si le passage crée des perturbations ou des confusions
• Repérage aux deux extrémités pour éviter les recherches au prochain dépannage

L’extérieur demande plus de rigueur. Une prise ou un éclairage de jardin ne se câble pas comme une prise de bureau. Matériel étanche, chemin protégé, profondeur adaptée si enterré, raccords dans des boîtes prévues pour l’environnement. Le cas d’un câble R2V 3G2,5 enterré sans gaine rouge ne se traite pas comme une ligne intérieure. Un défaut d’isolement dehors finit souvent par faire tomber un différentiel les jours de pluie.

Couper, vérifier, travailler hors tension

L’INRS rappelle le principe le plus important : privilégier les opérations hors tension et organiser l’intervention. Dans un logement, cela veut dire couper le général, vérifier l’absence de tension et ne pas se fier à une étiquette ancienne.

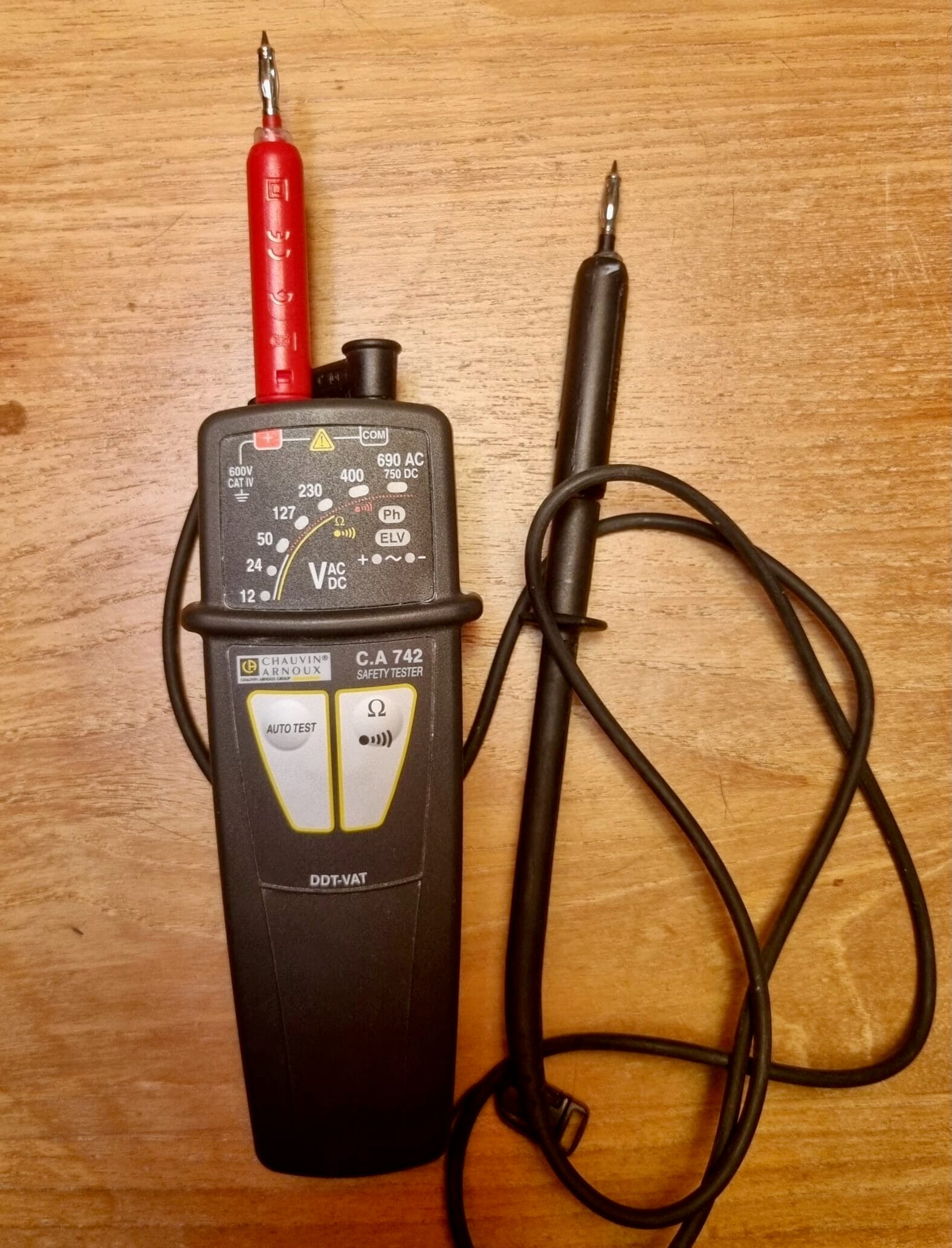

Le voyant d’un appareil ou l’absence de lumière ne prouve rien. Un neutre peut être partagé, une phase peut venir d’une autre rangée, un télérupteur peut surprendre. Avant de toucher un conducteur dans le tableau, on vérifie avec un appareil adapté, puis on travaille sans précipitation.

“

Le défaut que je vois le plus : une ligne tirée proprement côté mur, mais raccordée trop vite côté tableau. Le tableau est l’endroit où l’on gagne ou perd la fiabilité.

Raccorder proprement phase, neutre et terre

La terre n’est pas une option qu’on ajoute si le fil est disponible. Elle accompagne la ligne et doit être continue jusqu’au point alimenté. Sur un appareil métallique, une prise ou un coffret secondaire, elle devient une partie centrale de la sécurité.

Au tableau, le conducteur de protection rejoint le bornier de terre. Le neutre reste avec sa phase sous le même différentiel. La phase part du disjoncteur. Ce trio doit rester cohérent du début à la fin. Un neutre repris sur le mauvais différentiel fera déclencher au premier usage, parfois pas au test à vide.

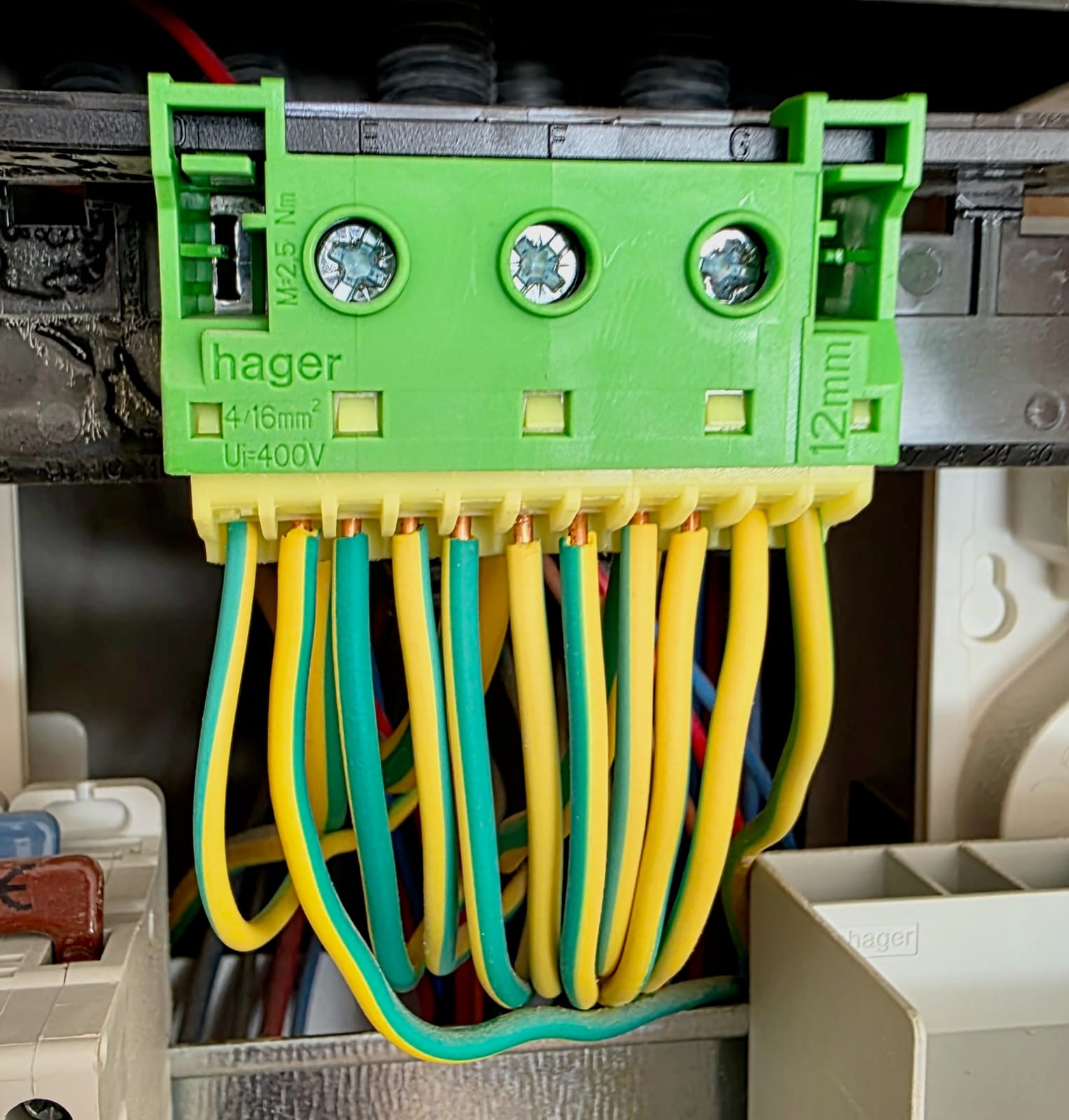

1 Bornier de terre Bornier de terre 2 Conducteur vert-jaune Conducteur vert-jaune

Bornier de terre

Au tableau, le conducteur de protection rejoint le bornier de terre : il doit rester continu et repéré du tableau jusqu’au point alimenté.

1. 1 Bornier de terre
2. 2 Conducteur vert-jaune

Le serrage mérite plus d’attention qu’on ne lui en donne. Un fil mal engagé ou trop peu dénudé peut sembler tenir, puis chauffer sous charge. Un cuivre blessé casse plus tard. Un conducteur trop long force dans le capot du tableau. C’est le genre de détail qui ne se voit plus une fois le coffret fermé.

Les erreurs qui reviennent sur chantier

La première erreur : partir d’une prise existante pour alimenter une charge nouvelle. Pour une petite lampe, le risque peut sembler faible. Pour un congélateur, un chauffage, un outil ou un appareil qui consomme longtemps, on crée un circuit sans vraie lecture au tableau.

La deuxième : confondre ligne dédiée et ligne disponible. Un vieux disjoncteur libre n’est pas forcément utilisable. Il peut être débranché pour une raison, mal placé sous un différentiel, trop fort pour le câble prévu ou déjà repéré pour un usage abandonné.

• Deux conducteurs sous une borne non prévue : mauvais contact et échauffement possible
• Neutre pris ailleurs : déclenchement différentiel ou défaut difficile à localiser
• Câble sous-dimensionné : risque de chauffe sous charge prolongée
• Gaine écrasée : remplacement impossible et échauffement moins maîtrisé
• Aucun repérage : dépannage lent, erreurs futures, coupure du mauvais circuit

La troisième erreur : oublier la puissance future. Un garage reçoit aujourd’hui une prise et une lampe. Dans deux ans, il reçoit congélateur, chargeur, établi, aspirateur, portail et éclairage extérieur. Si la ligne est déjà juste, tout devient une suite de compromis.

Ligne simple ou tableau divisionnaire ?

Pour une seule prise proche, une ligne simple suffit souvent. Pour une zone avec plusieurs usages, le tableau divisionnaire devient plus logique. Il évite de ramener chaque circuit au tableau principal et permet de couper localement la zone.

Le tableau divisionnaire demande un vrai calcul : câble d’alimentation, disjoncteur de départ, protections locales, coupure, terre, chute de tension. Ce n’est pas une grosse boîte de dérivation. Si vous alimentez une dépendance, un atelier ou une extension, lisez le guide sur le branchement d’un tableau divisionnaire avant de figer le passage.

Faut-il prévenir Enedis ou demander un CONSUEL ?

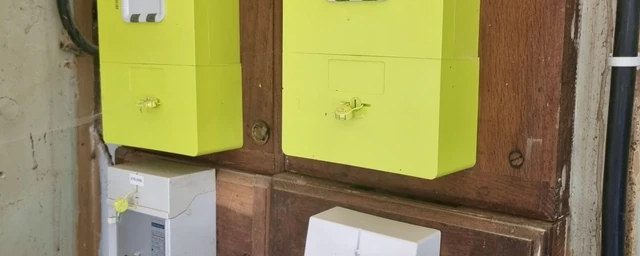

Pour tirer une ligne intérieure dans un logement déjà raccordé, Enedis n’intervient pas. Enedis concerne le raccordement au réseau, le compteur, le branchement et certaines modifications côté alimentation. Si la nouvelle ligne révèle que la puissance souscrite est trop faible, la demande de changement de puissance se traite via le fournisseur et le gestionnaire de réseau selon le cas.

Le CONSUEL intervient dans des situations précises : installation neuve, rénovation complète avec mise en service, certains travaux lourds ou création d’un point de livraison. Pour une ligne ajoutée dans un logement existant, on ne demande pas automatiquement une attestation, mais cela ne dispense pas de respecter les règles de sécurité.

Pour estimer le besoin réel avant travaux, le simulateur de surcharge tableau aide à voir si le tableau encaisse déjà trop d’usages simultanés. C’est utile avant d’ajouter chauffage, atelier ou recharge.

Budget réaliste

Le prix dépend moins du disjoncteur que du passage. Une ligne de deux mètres dans une goulotte près du tableau n’a rien à voir avec une ligne encastrée de quinze mètres à travers une cuisine carrelée. Le temps part dans le repérage, la protection du chantier, le percement, la reprise du tableau et les essais.

Pour une ligne simple en apparent, le budget peut rester contenu. Pour un circuit spécialisé avec passage difficile, percements, reprise de tableau ou création de coffret, on bascule vite dans une demi-journée ou une journée. Si le tableau est ancien, le devis doit isoler ce qui relève de la ligne et ce qui relève de la remise en sécurité du coffret.

Check-list avant de percer

Avant de sortir la perceuse ou d’acheter le câble, posez tout sur papier. Le trajet, les murs traversés, le point d’arrivée, la puissance de l’appareil, le type de protection, la place dans le tableau et la coupure possible. Une ligne électrique se prépare mieux qu’elle ne se rattrape.

• Usage exact du circuit et puissance des appareils prévus
• Distance réelle du tableau au point d’arrivée, avec détours
• Mode de pose : apparent, encastré, faux plafond, sous-sol, extérieur
• Place au tableau : différentiel, disjoncteur, bornier de terre, réserve
• Contrôle final : absence de tension, continuité de terre, déclenchement, repérage

Quand ces points sont clairs, le chantier devient beaucoup plus simple. On sait quoi acheter, quoi protéger, quoi couper et quoi tester. Surtout, on évite le piège classique : une ligne belle côté mur, mais faible côté tableau.

La consignation avant tout

La coupure au tableau doit être verrouillée quand le contexte l’exige, puis contrôlée avec un appareil adapté avant de toucher aux conducteurs. Un disjoncteur abaissé ne constitue pas une vérification d’absence de tension.
