Schéma branchement tableau divisionnaire

Un tableau divisionnaire sert à alimenter une zone éloignée ou spécialisée : garage, atelier, extension, dépendance, étage, local piscine, cuisine refaite à neuf. Le principe paraît simple : on part du tableau principal, on tire un câble, on pose un petit coffret et on répartit les circuits.

Obligation NF C 15-100

Le tableau divisionnaire doit être alimenté depuis le tableau principal via un disjoncteur dédié, avec section de câble adaptée, protection différentielle 30 mA et continuité de terre. Cette installation doit suivre un schéma complet et cohérent. La norme de référence est la NF C 15-100 dans son édition 2024, une série de 21 normes publiée en août 2024, obligatoire pour les chantiers neufs et les modifications depuis le 1er septembre 2025.

La partie qui fait rater les chantiers n’est pas le dessin. C’est le dimensionnement. Un mauvais départ amont, un câble trop petit ou un neutre repris ailleurs transforment un tableau pratique en panne difficile à diagnostiquer. Pour une rénovation complète, le sujet rejoint vite le remplacement du tableau électrique et la mise en sécurité électrique.

Le schéma de principe

Le branchement propre suit toujours la même logique : tableau principal, disjoncteur de départ, câble de liaison, coupure dans le tableau divisionnaire, protections différentielles, puis disjoncteurs de circuits.

1 Annotations manuscrites Annotations manuscrites

Planche annotée

Le repérage écrit des circuits se prépare avant le chantier : chaque départ doit rester identifiable des années plus tard.

En texte, le schéma ressemble à ceci :

Le disjoncteur protège la liaison

Le disjoncteur placé dans le tableau principal ne protège pas les prises du garage. Il protège surtout la liaison entre les deux tableaux. Les prises, éclairages et appareils raccordés dans le garage doivent ensuite avoir leurs propres disjoncteurs dans le coffret secondaire.

Une séparation qui reste lisible

Cette séparation évite un classique : un câble de liaison protégé trop haut, puis des petits fils en aval qui ne sont pas protégés correctement. Le tableau divisionnaire doit rester lisible pour quelqu’un qui dépanne dans cinq ans.

À quoi sert un tableau divisionnaire

On pose un tableau divisionnaire quand tirer tous les circuits jusqu’au tableau principal devient absurde. Dans une extension, cela évite dix gaines longues et difficiles à repérer. Dans un garage, cela permet de couper la zone sans plonger toute la maison dans le noir.

Il est aussi utile quand les usages changent : établi, congélateur, outillage, porte motorisée, éclairage extérieur, prise renforcée, petite borne, local technique. Dans ces cas, un simple ajout de prise depuis le circuit le plus proche n’est pas une solution durable. Le sujet croise souvent celui des prises renforcées pour véhicule électrique et des circuits spécialisés.

Un coffret secondaire n’augmente pas la puissance disponible du logement. Si l’abonnement ou le disjoncteur de branchement limite déjà l’installation, ajouter un tableau ne crée pas de marge. Il répartit mieux les circuits, il ne fabrique pas des ampères.

Le câble entre les deux tableaux

La liaison se choisit selon trois données : calibre du disjoncteur amont, longueur du câble et puissance appelée. Les tableaux de correspondance qu’on voit en ligne sont utiles pour comprendre, mais ils ne remplacent pas le calcul quand le câble part loin.

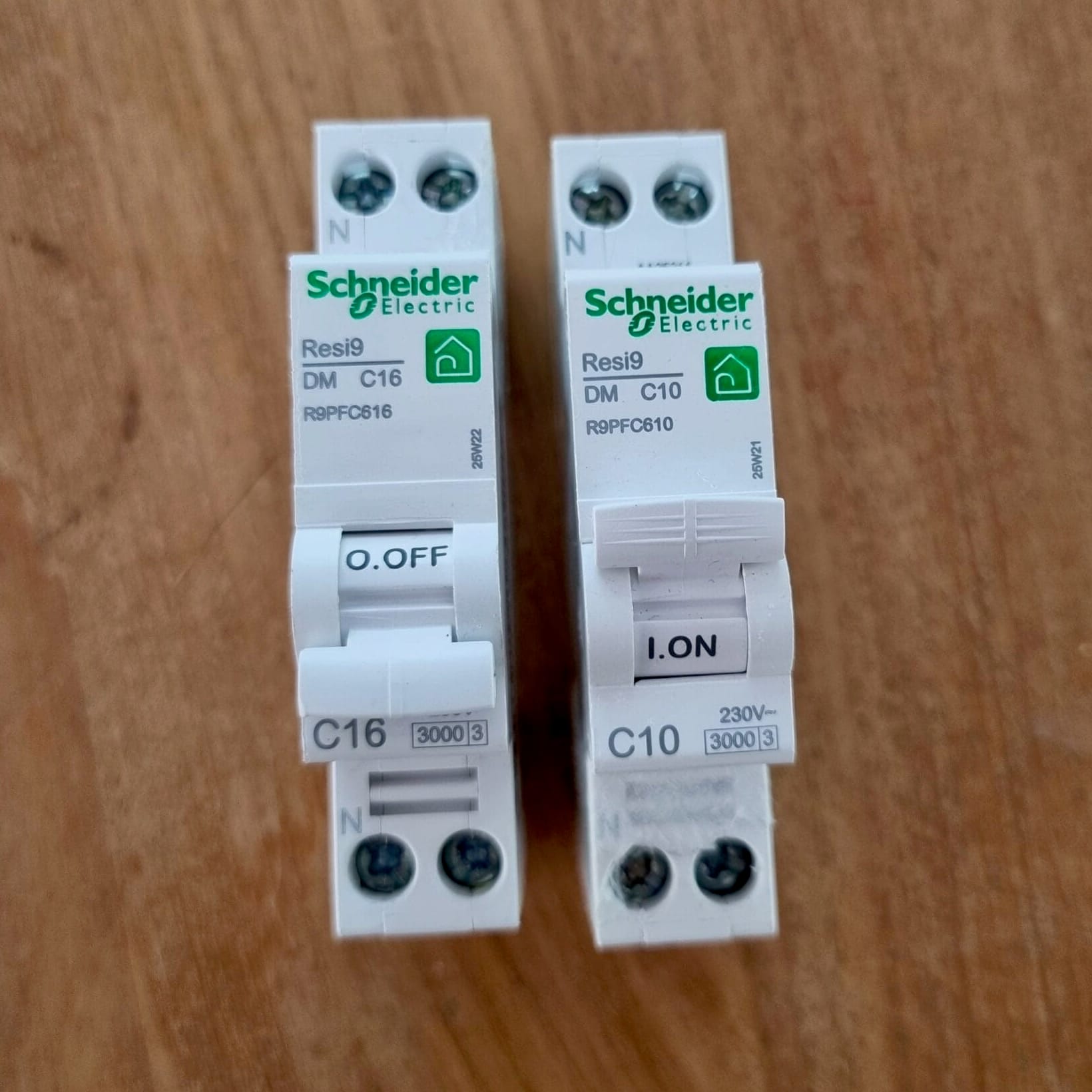

1 Inscription du calibre Inscription du calibre

Disjoncteur type C

La cohérence entre le calibre et la section de la liaison évite un câble qui chauffe ou un tableau qui déclenche trop tôt.

En résidentiel, on rencontre souvent des liaisons en 3G6 mm², 3G10 mm² ou plus selon le besoin. Le “3G” indique phase, neutre et terre. En triphasé, le raisonnement change : il faut répartir les phases et ne pas improviser un équilibrage à vue.

La longueur du trajet compte

La longueur compte. Un câble qui passe deux mètres dans une gaine technique ne se dimensionne pas comme une liaison de trente mètres vers un abri de jardin. Plus le trajet est long, plus la chute de tension peut devenir gênante : éclairage qui faiblit, moteur qui force, échauffement inutile.

La protection contre la foudre

Pour une dépendance éloignée, la protection contre la foudre suit aussi la distance : la NF C 15-100-10 recommande un parafoudre supplémentaire dès 10 mètres de liaison pour un équipement sensible, là où le seuil était de 30 mètres avant l’édition 2024 (article 10A1.7.8.2). Je détaille le point dans mon guide sur le parafoudre obligatoire.

La protection amont et la section

La protection amont doit être cohérente avec la section. Si le disjoncteur est trop fort pour le câble, la liaison peut chauffer avant que la protection ne coupe. Si le disjoncteur est trop faible, le tableau secondaire déclenche au moindre usage normal.

Le disjoncteur de départ au tableau principal

Le départ doit être dédié. On ne repique pas un tableau divisionnaire sous un disjoncteur de prises existant. On ne se reprend pas sur un peigne au hasard. On ne partage pas un neutre avec une rangée voisine.

Un calibre pour protéger le câble

Le disjoncteur de départ se place dans le tableau principal, en aval de la bonne protection différentielle ou selon une architecture adaptée au cas. Il doit couper phase et neutre en monophasé. Son calibre se choisit pour protéger le câble de liaison, pas pour “donner plus de puissance”.

• Pas de repiquage sur prise pour alimenter un tableau secondaire.
• Pas de neutre commun entre deux départs ou deux différentiels.
• Pas de câble sans terre même si le local ne contient que de l’éclairage.
• Pas de calibre choisi au hasard parce qu’il reste un disjoncteur dans une boîte.

Le circuit dédié est la liaison

Legrand rappelle que le disjoncteur divisionnaire protège le circuit auquel il est dédié. Pour un tableau secondaire, le circuit dédié est la liaison. Les protections des usages finaux arrivent ensuite dans le coffret secondaire.

Cette distinction évite la confusion avec l’interrupteur différentiel et le disjoncteur différentiel. Le différentiel protège les personnes contre les fuites de courant. Le disjoncteur protège les conducteurs contre surcharge et court-circuit. Les deux fonctions ne se mélangent pas au doigt mouillé.

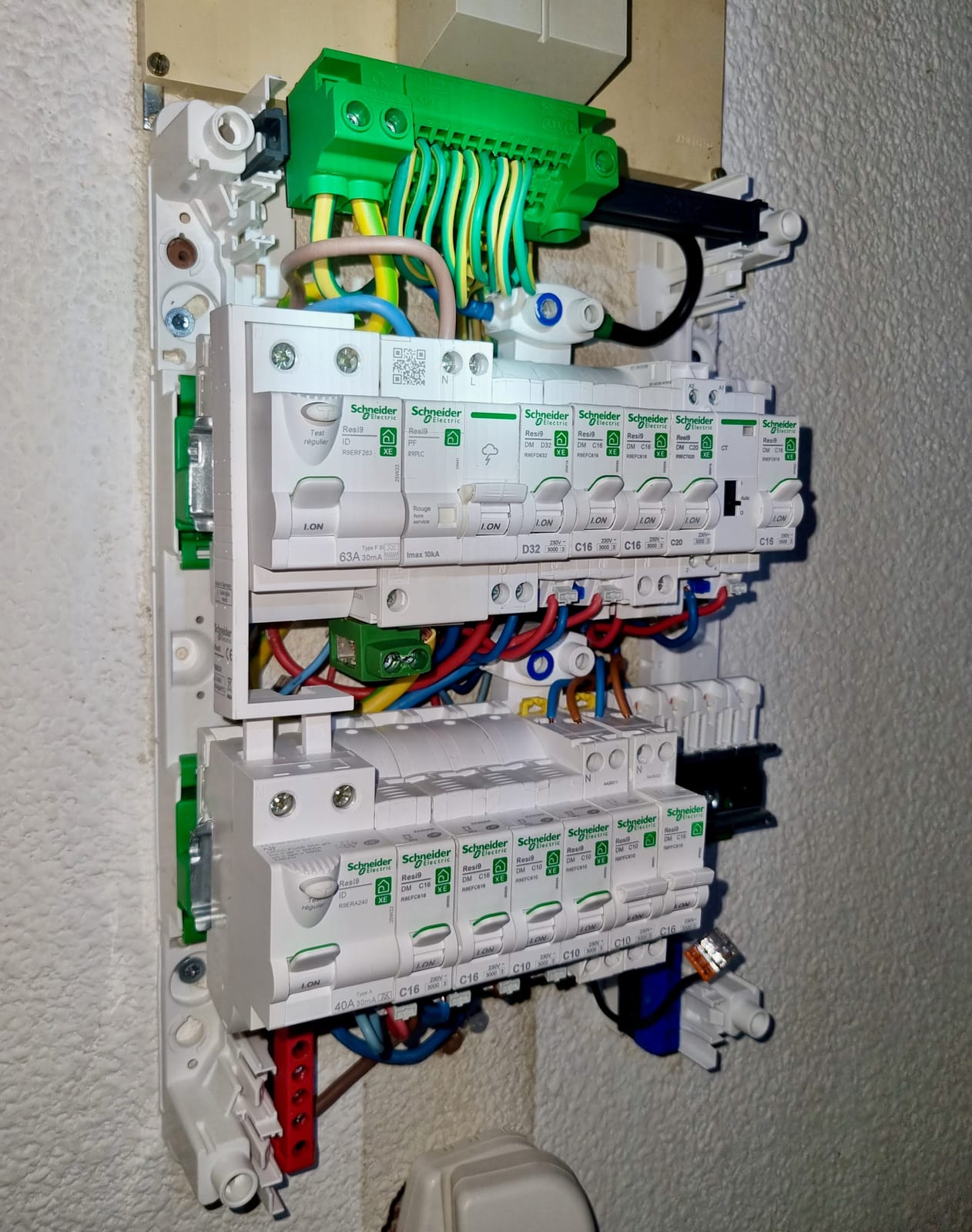

Que mettre dans le tableau divisionnaire

Un tableau divisionnaire propre contient d’abord une coupure locale : la coupure d’urgence devient attendue dès que le coffret est hors de la pièce où se trouve le tableau principal. Je traite ce point comme un point de contrôle du schéma, à valider selon la configuration. Cette coupure peut être un interrupteur sectionneur adapté, selon l’architecture retenue.

Ensuite viennent les protections différentielles 30 mA lorsque l’organisation du tableau le demande, puis les disjoncteurs de circuits. La NF C 15-100 limite le nombre de circuits derrière un même dispositif différentiel à 8 et impose des DDR 30 mA pour les personnes dans les installations concernées.

Pour un petit coffret, on voit souvent une rangée simple. Pour une dépendance avec plusieurs usages, deux rangées peuvent devenir plus lisibles : éclairage d’un côté, prises et circuits spécialisés de l’autre. Le coût du coffret plus grand est faible par rapport au temps perdu quand tout est serré.

Différentiel : où le placer

La question revient souvent : faut-il mettre le différentiel dans le tableau principal ou dans le tableau divisionnaire ? La réponse dépend de l’architecture. Ce qui compte, c’est d’éviter les protections redondantes mal coordonnées et les déclenchements qui coupent trop large.

Une fuite qui coupe une partie de la maison

Si le départ est pris sous un différentiel du tableau principal, une fuite dans le garage peut faire tomber une partie de la maison. Ce n’est pas dangereux en soi si le montage est cohérent, mais c’est pénible. Pour un congélateur, une pompe ou une dépendance, on préfère souvent isoler la zone.

À l’inverse, multiplier les différentiels sans logique ne rend pas l’installation meilleure. Cela peut compliquer le diagnostic. Le bon choix se fait sur les usages : extérieur humide, pompe, congélateur, outillage, borne, chauffage, portail.

Le type de différentiel compte

Le type de différentiel compte aussi. Type AC pour des circuits courants selon cas, type A pour les usages qui le demandent, type F pour les équipements à variateur de vitesse en monophasé : obligatoire en 230 V depuis l’édition 2024, pompes à chaleur, pompes, climatiseurs. Type B reste réservé aux équipements avec électronique de puissance triphasée. Les circuits de recharge et certains appareils modernes imposent plus d’attention qu’une simple rangée de prises.

Terre et liaisons de sécurité

La terre doit suivre la liaison. Un tableau divisionnaire sans conducteur de protection continu est une erreur grave. Les masses métalliques, prises, luminaires et appareils du local doivent rejoindre la même installation de terre.

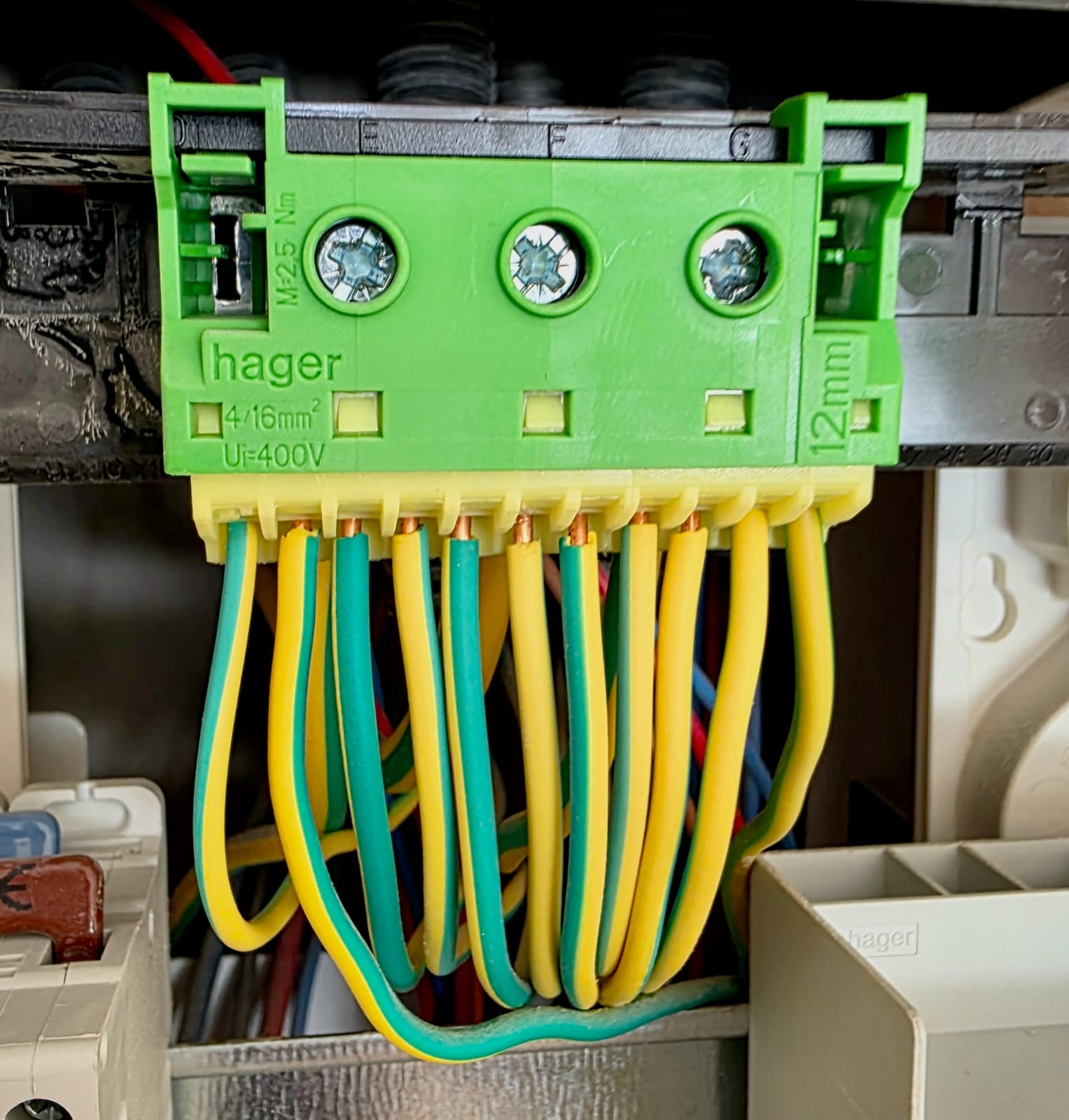

Le conducteur de terre ne se coupe pas

Le conducteur de terre ne se coupe pas comme une phase. Il se distribue proprement sur un bornier, avec des sections cohérentes et un repérage lisible. Si la terre de la maison est mauvaise, le tableau divisionnaire ne la corrigera pas. Il faut traiter la prise de terre, pas maquiller le symptôme.

Aucune zone neuve avec une terre incertaine

Pour creuser le sujet, le guide sur la terre dans une maison détaille le rôle du piquet, de la barrette de coupure et des conducteurs de protection. Sur un tableau divisionnaire, la règle terrain est simple : aucune zone neuve ne doit être alimentée avec une terre incertaine.

Dans les locaux extérieurs, l’humidité et les chocs mécaniques ajoutent une contrainte. Les câbles doivent être protégés sur leur parcours. Le coffret doit être adapté au lieu où il est posé. Un garage sec et un abri de jardin non chauffé ne se traitent pas pareil.

Les erreurs qui reviennent

La première erreur consiste à sous-dimensionner la liaison parce que “ça ne servira pas beaucoup”. Trois mois plus tard, on ajoute un radiateur, un compresseur ou une prise pour voiture. Le câble est déjà dans le mur et la correction coûte plus cher que le bon choix initial.

Le tableau trop petit

La deuxième erreur est le tableau trop petit. Un coffret rempli à 100 % dès le premier jour annonce une prochaine galère. Promotelec rappelle la réserve au tableau, et sur chantier elle se comprend vite : un module de plus aujourd’hui évite une rallonge sale demain.

• Coffret saturé dès la pose, sans place pour un circuit futur.
• Arrivée non repérée, impossible à identifier lors d’un dépannage.
• Mauvais serrage sur bornier, source d’échauffement.
• Mélange phase neutre entre différentiels, déclenchements incompréhensibles.
• Protection extérieure oubliée sur un câble qui traverse un mur ou un jardin.

Le mauvais serrage

La troisième erreur est le mauvais serrage. Un tableau peut être conforme sur le papier et dangereux dans la réalité si une borne chauffe. Les disjoncteurs ne déclenchent pas toujours pour un point chaud localisé sur une connexion.

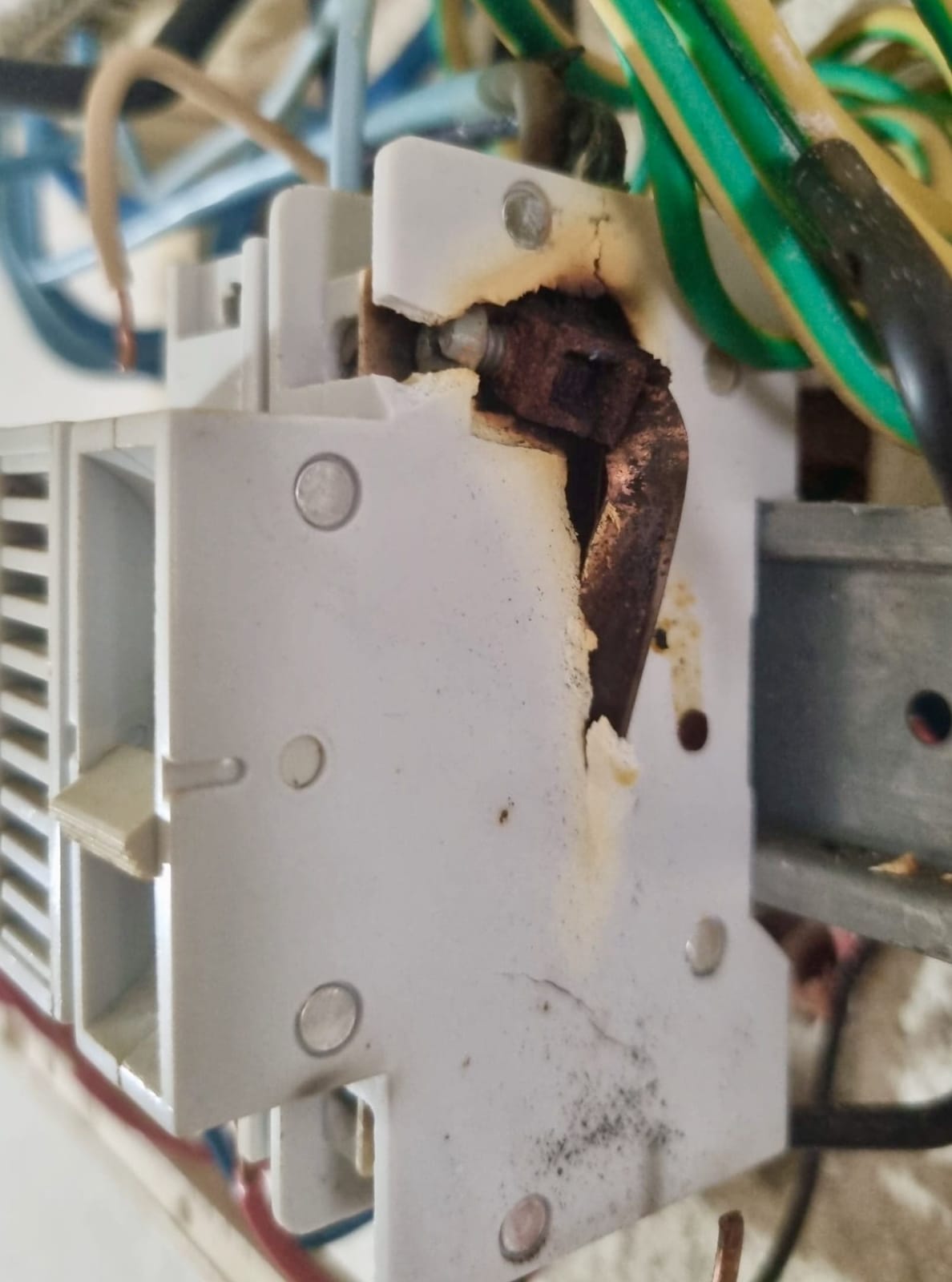

1 Trace de brûlure Trace de brûlure

Disjoncteur échauffé

Un mauvais serrage laisse des traces visibles sur l'appareil : boîtier fondu et métal brûlé, sans déclenchement de la protection.

L’INRS insiste sur les opérations hors tension, la préparation et l’habilitation pour les travaux électriques. Dans un logement, cela se traduit par une règle simple : on ne raccorde pas un tableau sous tension, on vérifie l’absence de tension avec un appareil adapté, et on ne se fie pas à une étiquette.

Cas concrets

Pour un garage accolé avec éclairage, deux ou trois prises et une porte motorisée, le tableau divisionnaire apporte surtout de la lisibilité. Je prévois un éclairage séparé des prises, afin qu’un outil qui déclenche ne laisse pas le garage dans le noir.

Un atelier et son usage réel

Pour un atelier, il faut parler usage réel : aspirateur, scie, compresseur, chargeurs, chauffage d’appoint. Ce n’est pas le nombre de prises qui décide, c’est ce qui peut fonctionner en même temps. Un atelier sous-dimensionné finit avec des multiprises et des rallonges.

Une dépendance éloignée

Pour une dépendance éloignée, le câble devient le sujet principal. La tranchée, la protection mécanique, la chute de tension, l’humidité et l’évolution future comptent plus que le prix du coffret. Une liaison enterrée mal pensée est pénible à reprendre.

Pour une extension de maison, le tableau divisionnaire peut simplifier le chantier. On tire une alimentation vers la nouvelle zone, puis on distribue localement les circuits. Cela garde le tableau principal plus propre et limite les gaines qui traversent toute la maison.

“

Un tableau divisionnaire est réussi quand il se comprend porte ouverte en trente secondes : d’où vient le courant, où il coupe, où part chaque circuit.

Avant de faire le branchement

Avant d’acheter le coffret, listez les usages avec une marge réaliste. Une ligne pour “garage” ne veut rien dire. Une ligne pour “garage : éclairage, trois prises, congélateur, porte motorisée, outillage occasionnel” commence à parler.

Regardez ensuite le tableau principal. Y a-t-il de la place ? La terre est-elle correcte ? Les différentiels sont-ils récents ? Le disjoncteur de branchement et l’abonnement permettent-ils l’usage prévu ? Un tableau divisionnaire neuf raccordé à un tableau principal fatigué ne règle pas le fond.

Le CONSUEL intervient notamment sur les attestations de conformité selon les situations de création, rénovation lourde ou raccordement. Même hors passage CONSUEL, il faut garder le même niveau d’exigence : schéma, repérage, protections, continuité de terre et essais.

Le verdict

Le bon schéma de branchement d’un tableau divisionnaire n’est pas compliqué. Il devient fiable quand chaque élément a un rôle clair : le disjoncteur amont protège la liaison, le câble transporte phase neutre terre, le coffret secondaire coupe localement, les différentiels protègent les personnes, les disjoncteurs protègent les circuits.

La mauvaise approche consiste à voir le tableau divisionnaire comme une boîte d’extension. La bonne approche consiste à le traiter comme un tableau électrique complet, mais limité à une zone. C’est plus propre, plus dépannable et plus durable.

Pour un simple ajout de circuit, le guide sur le disjoncteur magnétothermique suffit parfois. Pour une zone entière, prenez le temps de dimensionner la liaison. C’est elle qui décide si le tableau divisionnaire sera une amélioration ou une panne en attente.
