Mettre la terre dans une maison : prix et méthode

Mettre la terre dans une maison ne consiste pas à planter un piquet au hasard derrière un mur. La mise à la terre forme une chaîne complète Obligation NF C 15-100 : une électrode dans le sol, une liaison principale, une barrette de coupure, une borne de terre, des conducteurs de protection et des protections différentielles cohérentes au tableau.

Son rôle est simple : en cas de défaut d’isolement, le courant doit trouver un chemin maîtrisé vers la terre. Sans ce chemin, une carcasse métallique, un appareil électroménager ou une canalisation conductrice peut devenir dangereuse au toucher.

Ce guide détaille ce qu’il faut vérifier, combien prévoir, quelles erreurs éviter et quand confier le chantier. Il complète les guides sur le tableau électrique, les prises électriques, la mise aux normes électrique et les risques électriques.

À quoi sert la terre dans une maison ?

Protéger contre le contact indirect

La terre protège contre le contact indirect. C’est le cas où une partie métallique devient accidentellement sous tension à cause d’un défaut interne : lave-linge, four, chauffe-eau, luminaire métallique, pompe, portail motorisé ou appareil branché dans un local humide.

La terre ne remplace pas un disjoncteur différentiel ou un interrupteur différentiel. Elle travaille avec eux. Le conducteur de protection canalise le défaut, puis la protection différentielle détecte l’écart de courant et coupe l’alimentation.

Le cas des maisons anciennes

Dans une maison ancienne, le problème vient souvent d’un mélange de situations. Certaines prises ont une broche de terre fonctionnelle, d’autres ont une broche décorative, et d’autres sont encore en deux pôles sans conducteur vert et jaune.

• Prise de terre : électrode en contact avec le sol, par piquet, boucle ou conducteur enterré.
• Conducteur principal : câble qui relie la prise de terre à la barrette et à la borne principale.
• Barrette de coupure : point de séparation temporaire pour mesurer la résistance de terre.
• Conducteurs de protection : fils vert et jaune distribués jusqu’aux circuits et prises.
• Différentiels 30 mA : protections qui coupent en cas de fuite de courant dangereuse.

Un rôle de cohérence globale

La terre a aussi un rôle de cohérence globale. Elle concerne les circuits de prises, certains éclairages, les équipements fixes, les liaisons équipotentielles et parfois les parafoudres. C’est pourquoi un chantier de terre finit souvent par révéler un tableau ancien ou des circuits à reprendre.

1 Fil vert et jaune Fil vert et jaune 2 Évier métallique Évier métallique

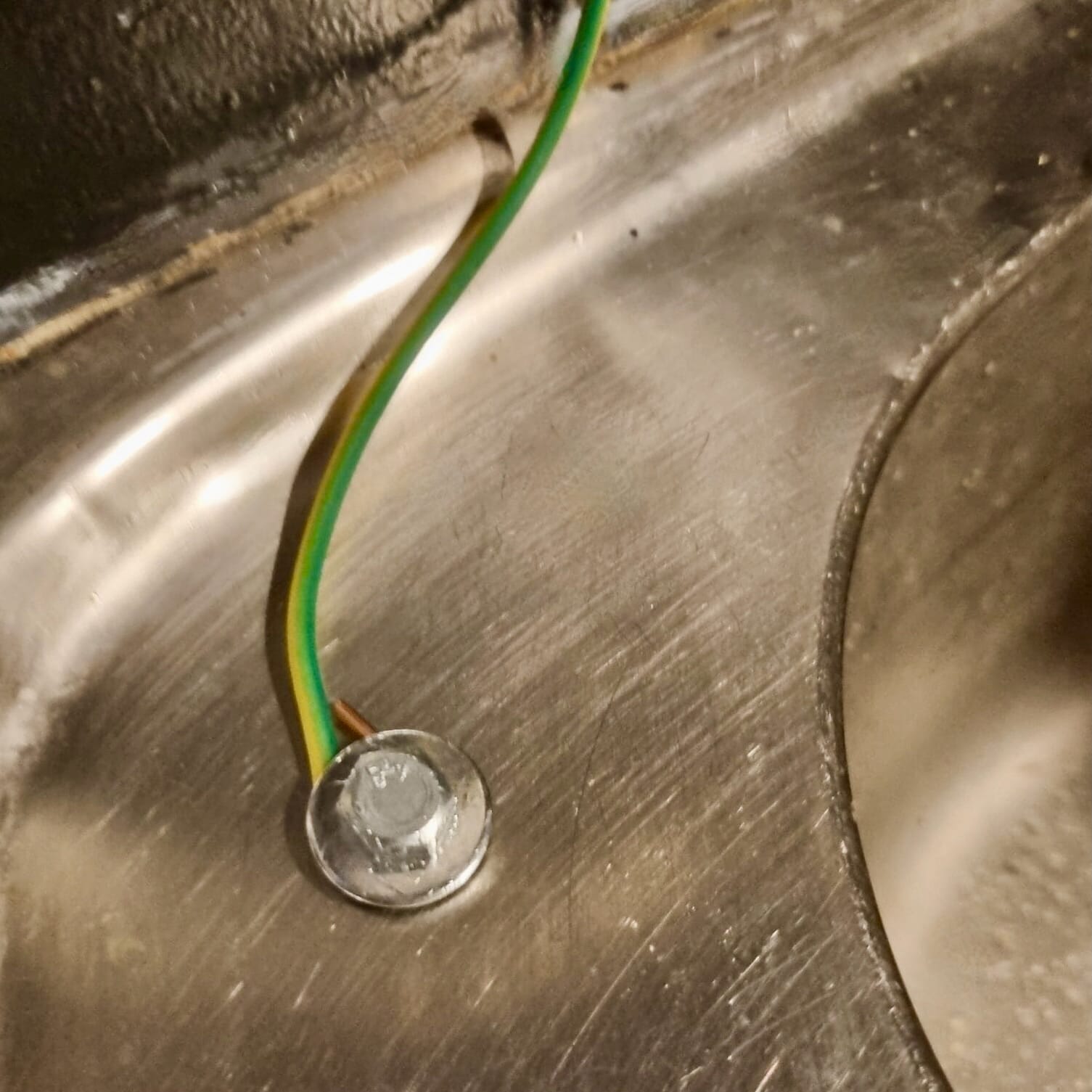

Liaison équipotentielle

Repérer ce fil sur les masses métalliques pour vérifier qu’elles sont reliées à la terre.

1. 1 Fil vert et jaune
2. 2 Évier métallique

Les parafoudres s’appuient aussi sur une terre performante pour évacuer les surtensions. Consultez notre comparatif de prises parafoudre pour une protection complémentaire cohérente.

Mettre la terre ou aux normes : attention à la différence

Mise en sécurité et conformité

Ajouter une terre améliore la sécurité, mais cela ne signifie pas toujours que toute l’installation est conforme à la norme actuelle. Une maison ancienne peut être mise en sécurité sans devenir entièrement équivalente à une installation neuve.

La nuance pour le budget

La nuance compte pour le budget. Mettre la terre peut viser un besoin précis : sécuriser les prises d’une cuisine, raccorder un chauffe-eau, reprendre une salle d’eau ou corriger un diagnostic immobilier. Une mise aux normes complète, elle, peut impliquer tableau, circuits, protections, volumes de salle de bain, prises, éclairage, communication et repérage.

Construction, extension ou rénovation

Pour une construction neuve, une extension ou une rénovation lourde, la logique est plus stricte. L’installation neuve ou entièrement rénovée doit être pensée selon la norme de référence et peut nécessiter une attestation de conformité selon le contexte de raccordement ou de remise sous tension.

Dans une rénovation partielle, le bon objectif est de ne pas bricoler un morceau isolé. La terre doit rester cohérente avec le tableau, les différentiels et les circuits existants.

Les signes qui doivent vous alerter

Une maison sans terre ne se repère pas toujours au premier coup d’œil. Une broche métallique sur la prise rassure souvent à tort. Le diagnostic commence par l’observation, mais il doit finir par des mesures.

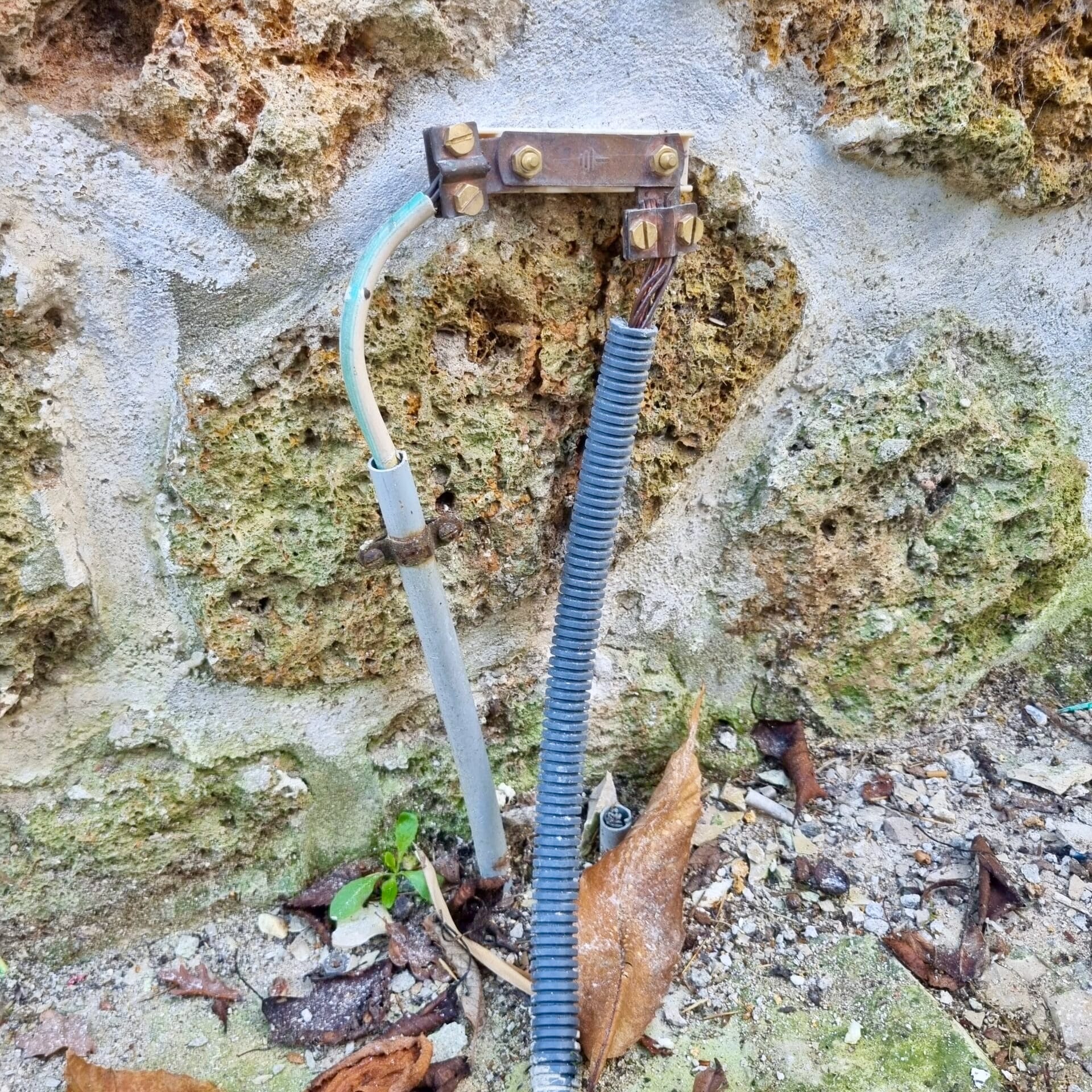

1 Barre de connexion Barre de connexion 2 Fil vert et jaune Fil vert et jaune

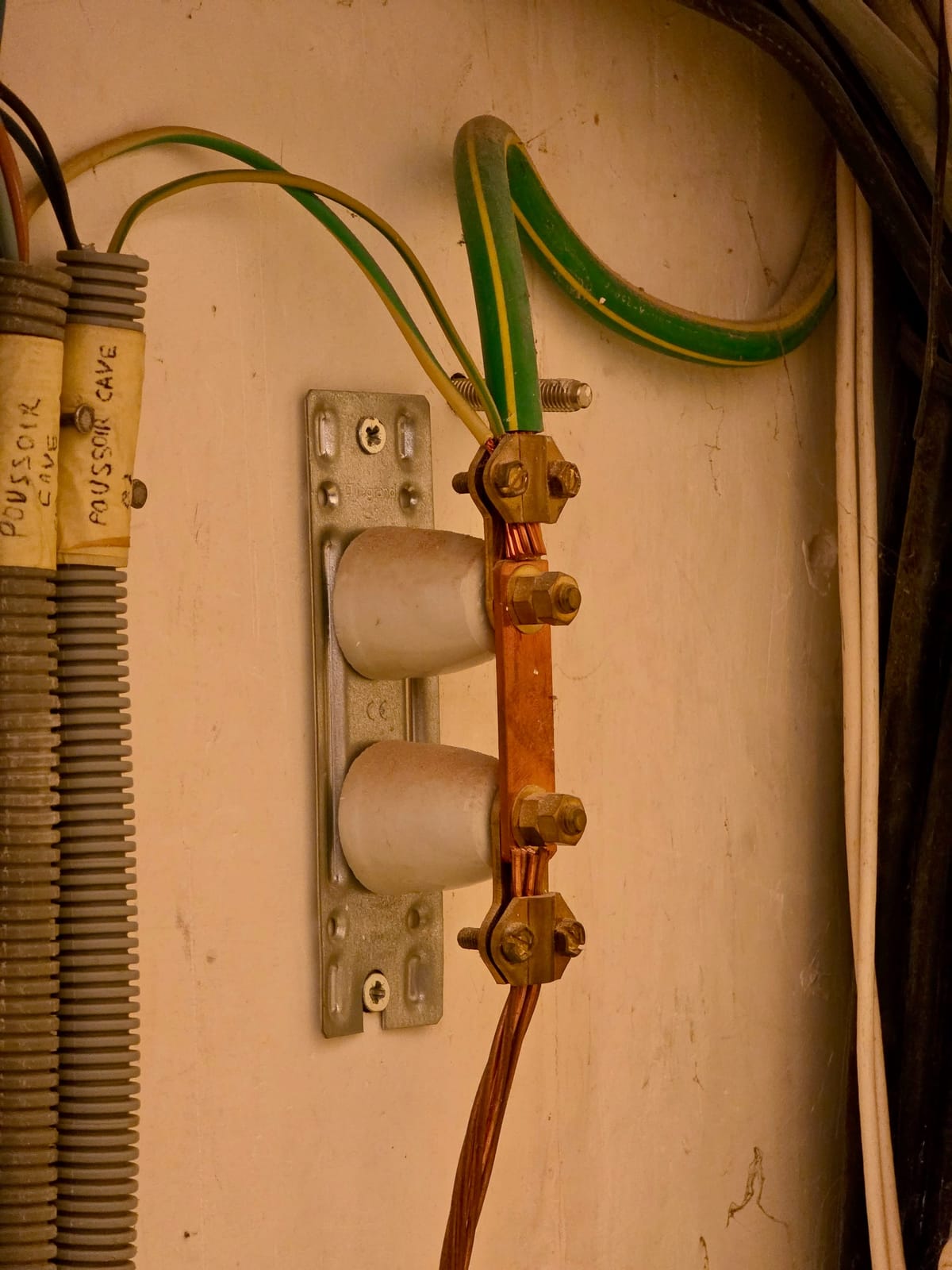

Barrette de coupure

Vérifier qu’une barrette accessible existe près du tableau avant de se fier aux apparences.

1. 1 Barre de connexion
2. 2 Fil vert et jaune

Les signes les plus fréquents sont les prises anciennes sans broche, les fils rouges et bleus sans vert et jaune dans les boîtes, un tableau sans interrupteurs différentiels 30 mA, une absence de barrette de coupure près du tableau ou une borne de terre introuvable.

• Prises 2P sans terre dans la cuisine, la salle d’eau, le garage ou la buanderie.
• Broche présente mais non raccordée derrière une prise remplacée pour faire plus récent.
• Tableau ancien avec fusibles, absence de différentiel 30 mA ou repérage incomplet.
• Barrette de terre absente ou inaccessible, ce qui empêche une mesure correcte.
• Petites tensions ressenties sur un appareil métallique, surtout en milieu humide.

Ces indices ne suffisent pas à conclure. Un testeur de prise peut donner une première indication, mais il ne remplace pas une mesure de terre ni un contrôle de continuité. Il peut signaler une absence évidente, mais pas garantir toute la sécurité de l’installation.

Une prise sans broche de terre se repère visuellement, mais une broche présente ne garantit pas que le conducteur de protection est raccordé.

Le CATU DT300 signale une erreur sur cette prise : le contrôle visuel seul n’aurait pas révélé l’absence de connexion de terre.

L’affichage OL indique ici que la mesure de terre ne peut pas aboutir sur la prise contrôlée.

Ce bornier reçoit des conducteurs marron et bleus utilisés comme terre : sans repérage ni mesure, la couleur rend l’installation trompeuse.

1 / 4

“

Une prise neuve avec une vieille gaine derrière, je la considère suspecte tant que je n’ai pas vu le conducteur de protection et testé la continuité.

Prix pour mettre la terre dans une maison

Le coût dépend du chemin à reprendre

Le coût dépend moins du piquet que du chemin à reprendre. Le matériel de terre reste souvent raisonnable. Ce qui pèse, c’est l’accès au sol, le passage des câbles, la reprise des prises, les saignées, les goulottes, le tableau et les contrôles.

Les situations qui font monter le devis

Pour une maison facile d’accès avec tableau proche d’un terrain naturel, le chantier peut rester limité. Pour une maison mitoyenne, une dalle bétonnée, un sous-sol encombré ou des circuits anciens encastrés sans terre, le devis monte vite.

Les fourchettes ne remplacent pas la visite

Ces fourchettes ne remplacent pas une visite. Deux maisons de même surface peuvent avoir des coûts très différents. Une gaine vide, un vide sanitaire accessible ou un garage apparent peuvent diviser le temps de pose. Une cuisine carrelée, des murs pleins ou un tableau saturé peuvent le multiplier.

Le devis doit distinguer le matériel, la main-d’œuvre, les reprises visibles, les protections au tableau et les mesures finales. Une ligne “mise à la terre” trop vague ne permet pas de savoir si les prises existantes seront réellement protégées.

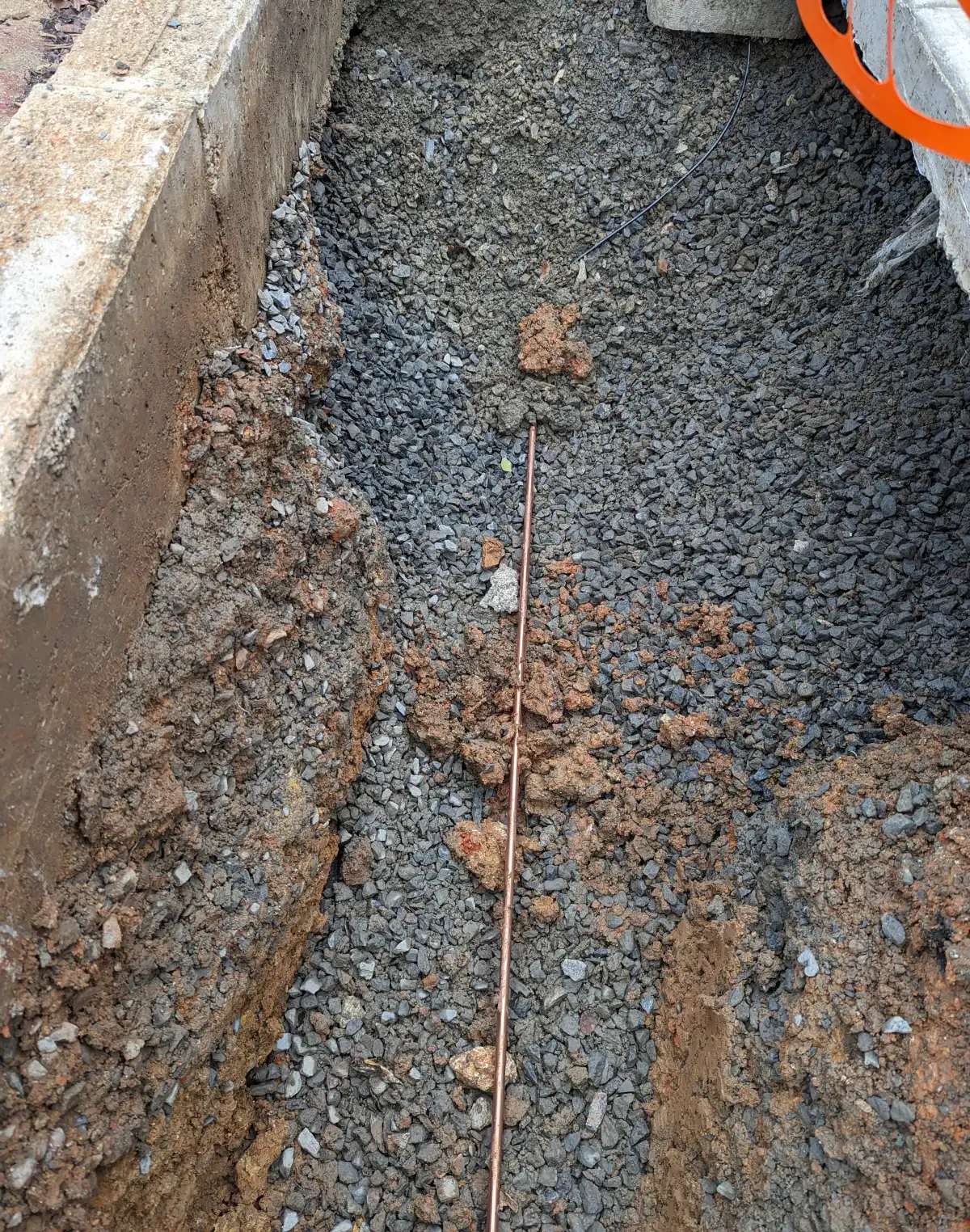

Les méthodes pour créer une prise de terre

Une méthode selon le logement

La méthode dépend du logement. En maison neuve, la solution la plus robuste est souvent prévue dès la construction, avec une boucle ou un conducteur en fond de fouille. En maison ancienne, on rencontre plus souvent un ou plusieurs piquets de terre, parfois complétés par un conducteur enterré.

La performance du piquet

Le piquet de terre est courant parce qu’il est simple à mettre en œuvre quand le terrain est accessible. Mais il n’est pas magique. Sa performance dépend de la nature du sol, de l’humidité, de la profondeur, du nombre de piquets et de la qualité du raccordement.

Le guide complet d’installation de piquet de terre détaille le matériel, les prix et la mise en œuvre. Pour une clôture électrique, les exigences diffèrent, voir le guide spécifique.

La barrette de coupure

La barrette de coupure est un point clé. Elle permet d’isoler temporairement la prise de terre du reste de l’installation pour mesurer sa résistance. Sans barrette accessible, le contrôle devient incomplet ou plus compliqué.

La liaison doit ensuite rejoindre la borne principale de terre. C’est à partir de cette borne que les conducteurs de protection et les liaisons nécessaires sont organisés. Une terre efficace au jardin ne sert pas si elle ne rejoint pas correctement les circuits.

Quelle valeur de terre viser ?

La valeur à viser

En logement, la valeur souvent citée est inférieure à 100 ohms, avec une valeur plus basse préférable lorsque c’est possible. Cette valeur doit être comprise comme un seuil de sécurité lié au fonctionnement des protections, pas comme un objectif esthétique sur un appareil.

Une terre trop élevée

Une terre à 80 ohms peut être acceptable dans un contexte donné. Une terre à 15 ou 25 ohms donne plus de marge. Une terre trop élevée impose d’améliorer l’électrode : ajouter un piquet, changer l’emplacement, allonger la partie enterrée ou revoir les connexions.

La mesure avec méthode

La mesure doit être faite avec méthode. Certains testeurs de prise donnent une valeur pratique, mais le contrôle professionnel peut demander un appareil spécifique et une procédure adaptée. Dans un chantier sérieux, la mesure est notée et expliquée.

Il faut aussi contrôler la continuité. Une bonne valeur de terre à la barrette ne garantit pas que toutes les prises importantes sont reliées. Un conducteur coupé dans une boîte, une prise remplacée sans raccordement ou une dérivation ancienne peuvent laisser une partie du logement sans protection.

Apprenez à mesurer la terre d’une maison, que ce soit avec un multimètre ou avec un appareil spécialisé, avant de faire intervenir un professionnel.

Étapes pour mettre la terre dans une maison

Avant toute intervention, l’installation doit être mise hors tension et vérifiée. La terre touche à la sécurité des personnes. Pour un particulier, l’objectif raisonnable est de comprendre le chantier, repérer les anomalies visibles et demander un devis précis, pas d’improviser dans le tableau.

Dans une maison habitée, les travaux se font souvent par zones. On traite d’abord les circuits dangereux ou prioritaires. Les pièces d’eau, l’extérieur et les gros appareils demandent une attention particulière, car le risque augmente avec l’humidité, la puissance et les masses métalliques.

Si le tableau est ancien, la mise à la terre peut s’accompagner d’une reprise des protections. Ajouter un conducteur de terre sans différentiels adaptés laisse une protection incomplète. À l’inverse, poser un différentiel sans terre fonctionnelle améliore certaines situations, mais ne règle pas le chemin de défaut.

Maison ancienne : les cas les plus fréquents

Une terre ajoutée par couches

Dans les maisons anciennes, la terre a souvent été ajoutée par couches successives. Un propriétaire a remplacé des prises. Un autre a refait la cuisine. Un artisan a ajouté un chauffe-eau. Résultat : l’installation semble modernisée, mais la cohérence est parfois faible.

Le cas de la prise non raccordée

Le cas classique est la prise 2P+T non raccordée. En façade, elle ressemble à une prise récente. Derrière, seuls deux fils arrivent. Cette situation est trompeuse, car elle laisse croire qu’un appareil de classe I est protégé alors qu’il ne l’est pas.

Notre guide pour mettre la terre sur une prise détaille le coût et les étapes pour reprendre vos circuits existants sans reconstruire l’installation.

• Anciennes prises sans conducteur de protection : remplacement esthétique, mais sécurité inchangée.
• Terre limitée à une pièce : cuisine refaite, reste du logement non raccordé.
• Barrette cachée : contrôle difficile, parfois impossible sans recherche.
• Tableau saturé : manque de place pour ajouter des protections cohérentes.
• Liaisons équipotentielles oubliées : risque accru dans les pièces d’eau.

Rénovation, vente et diagnostic

Une rénovation par étapes reste possible. Il faut seulement éviter les fausses sécurités. Mieux vaut annoncer clairement “cuisine et buanderie reprises” que prétendre que toute la maison est sécurisée si les chambres et le séjour restent sans conducteur de protection.

Pour une vente, un diagnostic électrique peut signaler l’absence de terre, des prises non reliées ou des anomalies au tableau. Ce diagnostic n’oblige pas toujours le vendeur à réaliser les travaux avant la vente, mais il informe l’acheteur et peut peser dans la négociation.

Salle de bain, cuisine, extérieur : les zones sensibles

La terre devient prioritaire dans les zones où le corps humain est plus vulnérable. Humidité, pieds nus, canalisations, appareils puissants et masses métalliques augmentent le risque.

La salle d’eau

Dans une salle d’eau, l’installation doit respecter les volumes, les liaisons nécessaires et les protections adaptées. Un sèche-serviettes, une prise près d’un lavabo, un chauffe-eau ou un éclairage métallique ne se traitent pas comme une lampe de chevet.

La cuisine

Dans une cuisine, les appareils de classe I sont nombreux : four, lave-vaisselle, réfrigérateur, hotte, plaque selon modèle, lave-linge si présent. Une terre absente sur ces circuits est une anomalie sérieuse.

L’extérieur

À l’extérieur, le risque vient de l’eau, des câbles enterrés, des luminaires métalliques, des prises de jardin, des portails et des pompes. Les protections, l’indice de protection du matériel et la continuité de terre doivent être contrôlés.

Peut-on faire soi-même ?

Un particulier peut repérer des indices et préparer les bonnes questions. Il peut vérifier si les prises ont une broche, photographier le tableau, localiser la barrette, noter les pièces sans terre et demander plusieurs devis précis.

En revanche, créer ou reprendre une terre engage la sécurité de toute l’installation. Le risque n’est pas seulement de mal brancher. Le risque est de croire qu’une installation est protégée alors qu’elle ne l’est pas.

• À faire soi-même : repérer, photographier, lister les prises, comparer les devis.
• À éviter sans compétence : modifier le tableau, ouvrir des circuits, créer des liaisons enterrées.
• À confier : mesure de terre, contrôle de continuité, reprises en salle d’eau et validation finale.
• À conserver : résultat de mesure, facture, schéma ou note d’intervention.

Si vous devez choisir entre acheter un testeur et payer un diagnostic, le diagnostic est souvent plus utile. Un appareil mal interprété peut rassurer à tort. Un professionnel doit relier la mesure aux protections, aux sections, aux circuits et à l’état général.

Erreurs fréquentes à éviter

Confondre fil vert et jaune avec sécurité

La première erreur est de confondre présence d’un fil vert et jaune avec sécurité. Le fil doit être continu, correctement raccordé et relié à une prise de terre mesurée.

Un piquet sans barrette de coupure

La deuxième erreur est de planter un piquet sans barrette de coupure. Sans point de mesure, il devient difficile de prouver que l’électrode remplit son rôle. Le chantier paraît fini, mais il reste invérifiable.

• Installer une prise 2P+T sans terre : l’apparence change, pas la protection.
• Oublier la mesure finale : impossible de savoir si le sol et l’électrode conviennent.
• Négliger les différentiels : la terre seule ne suffit pas à couper le défaut.
• Raccorder une terre sur une canalisation : pratique dangereuse et non maîtrisée.
• Traiter une seule prise critique : le défaut peut rester présent sur le reste du circuit.
• Cacher la barrette : chaque contrôle futur devient plus difficile.

Vouloir tout encastrer

La troisième erreur est de vouloir tout encastrer à tout prix. Dans une rénovation habitée, une goulotte propre et accessible vaut parfois mieux qu’une saignée coûteuse, poussiéreuse et mal documentée. L’esthétique compte, mais la sécurité et la maintenabilité passent avant.

La quatrième erreur est de demander “le prix d’un piquet de terre” au lieu de demander le prix d’une installation testée. Le piquet est une pièce du système, pas le chantier complet.

Comment lire un devis de mise à la terre ?

Ce qu’un bon devis doit dire

Un bon devis doit dire ce qui est créé, ce qui est repris et ce qui est contrôlé. Il doit éviter les formulations floues comme “mise à la terre maison” sans détail.

Les mentions à chercher

Cherchez la mention de la prise de terre, de la barrette de coupure, du conducteur principal, de la borne de terre, des reprises de circuits, des protections différentielles si nécessaire et de la mesure finale. Demandez aussi quelles pièces seront réellement raccordées.

Le devis bas ou élevé

Un devis bas peut être cohérent si l’accès est simple et le périmètre limité. Il devient suspect s’il promet toute la maison sans visite, sans mesure et sans détail sur les circuits.

À l’inverse, un devis élevé peut être justifié si la maison demande des reprises longues. Le bon critère n’est pas le prix seul, mais la clarté du périmètre et la preuve finale.

Quel ordre de priorité si le budget est limité ?

Si tout ne peut pas être repris immédiatement, commencez par les zones à risque. La cuisine, la salle d’eau, la buanderie, le garage, l’extérieur et les gros appareils doivent passer avant les prises de confort dans des pièces sèches.

Le tableau en priorité

Le tableau vient aussi très tôt dans la réflexion. Une terre correcte sans protections différentielles adaptées laisse une installation incomplète. Un tableau propre, repéré et protégé facilite toutes les reprises suivantes.

Le diagnostic comme base de discussion

Si vous achetez une maison, utilisez le diagnostic électrique comme base de discussion, mais ne vous limitez pas à ses libellés. Faites chiffrer les corrections par un électricien avant de prévoir cuisine, salle de bain ou borne de recharge.

Les usages qui changent le niveau d’exigence

Une borne de recharge, un spa, une pompe à chaleur ou un atelier avec machines changent aussi le niveau d’exigence. Ces usages demandent une installation solide, mesurée et bien protégée.
