Électricité générale : cours complet
Vérifié le par
Théo Desrousseaux, électricien
(diplômes et certifications)
En bref
- Le déclic vient quand volt, ampère et watt ne sont plus trois mots mélangés.
- Dans un logement français, tout part du 230 V alternatif, puis de la phase, du neutre et de la terre.
- Le tableau ne fait pas qu’aligner des modules : différentiel 30 mA et disjoncteurs n’ont pas le même rôle.
- La règle qui évite l’accident : couper, condamner, vérifier l’absence de tension, puis intervenir.
- Comprendre la NF C 15-100 aide à lire un logement neuf, ancien ou rénové sans deviner.
L’électricité générale, ce n’est pas apprendre des mots compliqués. C’est comprendre ce qui circule, ce qui protège, ce qui chauffe et ce qui peut tuer.
Dans une maison ou un appartement, tout part de quelques notions simples : tension, intensité, puissance, résistance, phase, neutre, terre, différentiel et disjoncteur.
Une fois ces bases claires, le tableau électrique devient lisible. Une prise n’est plus un boîtier mystérieux. Une panne se raisonne au lieu de se deviner.
Ce cours est fait pour comprendre, pas pour autoriser à travailler sous tension. Pour les travaux réels, la règle reste simple : hors tension, vérifié, protégé.
230 V
tension courante d’un logement en France
30 mA
sensibilité des différentiels pour protéger les personnes
16 A
courant maximal sur une prise standard
3
conducteurs à connaître : phase, neutre, terre
Les mots à comprendre avant tout
L’électricité vient du déplacement de charges
L’électricité vient du déplacement de charges électriques. Dans un métal comme le cuivre, ce déplacement est possible parce que les électrons peuvent circuler.
Dans un logement, on ne voit pas ces électrons. On voit leurs effets : une lampe s’allume, un radiateur chauffe, un moteur tourne, un disjoncteur déclenche.
| Grandeur | Unité | Image simple | Ce que ça change |
|---|---|---|---|
| Grandeur Tension | Unité Volt | Image simple La pression disponible | Ce que ça change Plus elle est élevée, plus le choc peut être dangereux. |
| Grandeur Intensité | Unité Ampère | Image simple Le débit qui circule | Ce que ça change Plus elle est forte, plus les câbles et appareils chauffent. |
| Grandeur Puissance | Unité Watt | Image simple Le travail demandé | Ce que ça change Elle dimensionne les circuits et l’abonnement. |
| Grandeur Résistance | Unité Ohm | Image simple Le frein au passage | Ce que ça change Elle limite le courant ou transforme l’énergie en chaleur. |
| Grandeur Énergie | Unité Kilowattheure | Image simple La consommation dans le temps | Ce que ça change C’est ce que le fournisseur facture. |
La formule de base est P = U × I
La formule de base est P = U × I.
P est la puissance en watts. U est la tension en volts. I est l’intensité en ampères.
Exemple simple : un appareil de 2 300 W branché sur 230 V demande environ 10 A. Le calcul est direct : 2 300 divisé par 230.
Cette formule explique beaucoup de choses
Cette formule explique beaucoup de choses. Une plaque de cuisson, un four, une borne de recharge ou une pompe à chaleur tire davantage de courant qu’une lampe. Il faut donc un circuit et une protection adaptés.
Courant alternatif et courant continu
Deux grandes familles de courant
Il existe deux grandes familles de courant : continu et alternatif.
Le courant continu circule dans un seul sens
Le courant continu circule dans un seul sens. On le trouve dans une pile, une batterie, un panneau solaire avant l’onduleur, un chargeur USB ou une électronique interne.
Le courant alternatif change de sens périodiquement. C’est celui qui arrive dans les logements français, en 230 V alternatif entre phase et neutre.
| Type | Où on le trouve | À retenir |
|---|---|---|
| Type Continu | Où on le trouve Pile, batterie, panneau solaire, électronique | À retenir Il a un sens stable : plus et moins. |
| Type Alternatif | Où on le trouve Réseau domestique, prises, éclairage | À retenir Il change de sens et se transporte bien. |
| Type Conversion | Où on le trouve Chargeur, onduleur, alimentation | À retenir On transforme souvent l’un en l’autre. |
EDF rappelle que le courant alternatif est produit par un alternateur, par exemple dans une centrale. RTE transporte ensuite l’électricité en haute et très haute tension avant la distribution locale.
Pourquoi monter la tension pour transporter
Pourquoi monter la tension pour transporter ? Parce que pour une même puissance, augmenter la tension permet de réduire l’intensité. Moins d’intensité signifie moins de pertes et moins d’échauffement dans les lignes.
Dans le logement, cette haute tension n’arrive pas directement. Elle est abaissée par étapes, puis distribuée en basse tension.
Phase, neutre et terre
Trois conducteurs : phase, neutre et terre
Dans une prise classique, on trouve trois conducteurs : phase, neutre et terre.
La phase est le conducteur actif
La phase est le conducteur actif. C’est elle qui présente une tension dangereuse par rapport à la terre ou au neutre.
Le neutre ferme le circuit. Il permet le retour du courant vers le réseau.
La terre sert à la sécurité
La terre ne sert pas au fonctionnement normal de l’appareil. Elle sert à la sécurité. Si un défaut met une carcasse métallique sous tension, la terre donne un chemin de retour au courant de défaut et aide le différentiel à déclencher.

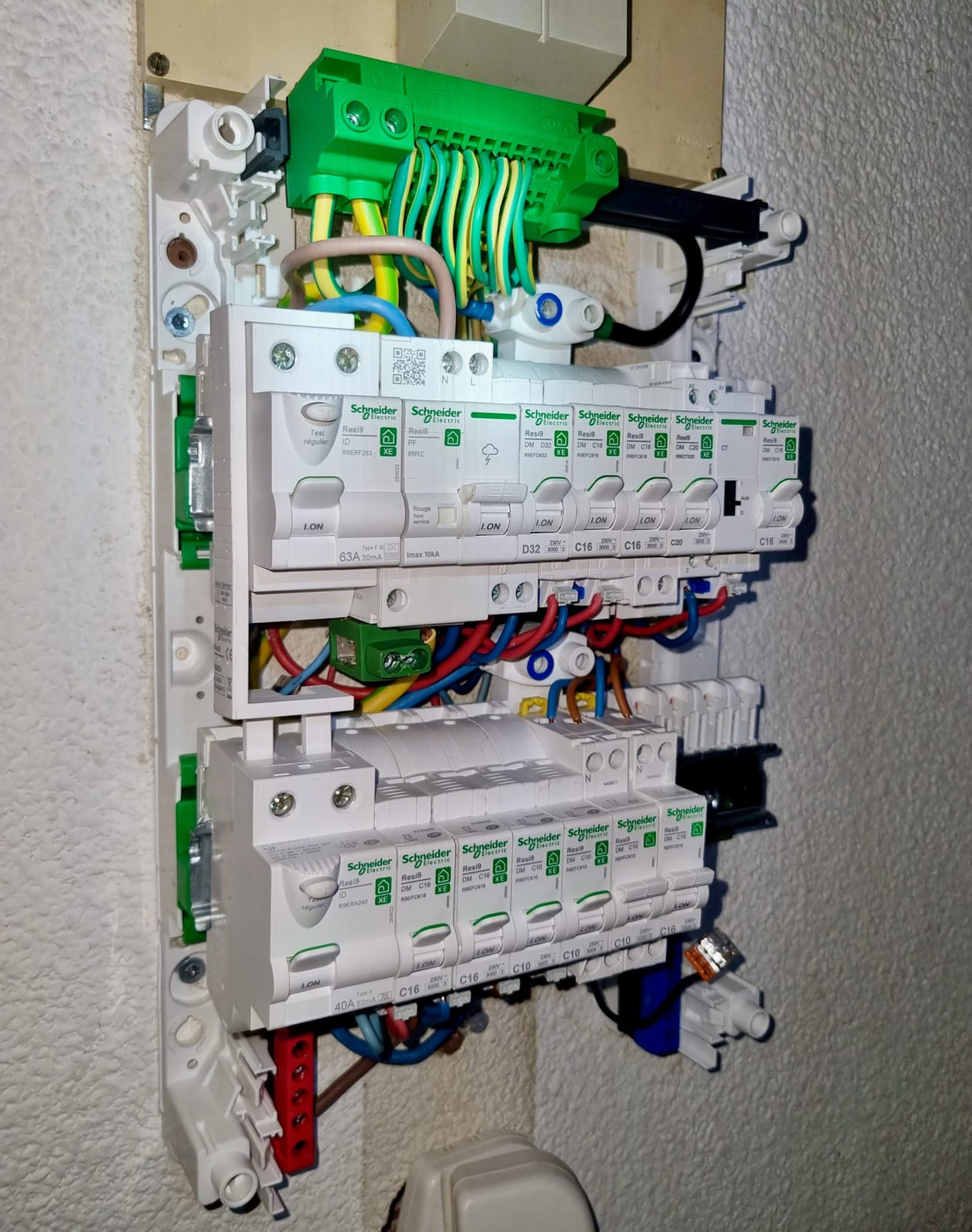

Tableau électrique ouvert : les notions de phase, neutre, terre et protection se retrouvent toutes au même endroit.

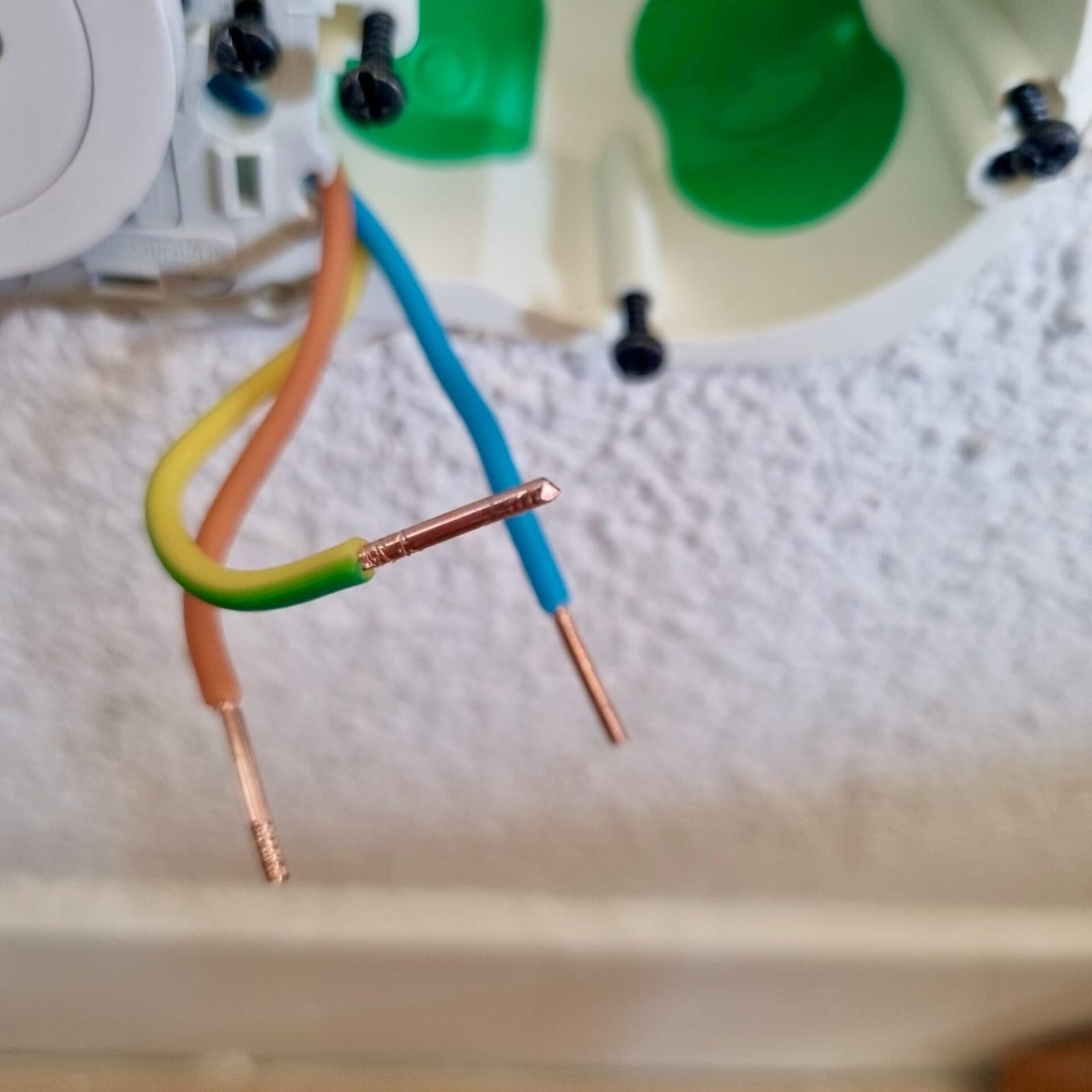

Les couleurs modernes aident à s’y retrouver : bleu pour le neutre, vert et jaune pour la terre, autre couleur pour la phase.
Attention : dans les installations anciennes, les couleurs peuvent être incohérentes. J’ai déjà vu une phase en blanc, un neutre en noir, une fausse terre non raccordée.
Attention
Ne jamais se fier uniquement à la couleur d’un fil ancien. On vérifie avec un appareil adapté, installation hors tension quand on intervient.
Le circuit électrique
Un circuit doit former une boucle
Un circuit doit former une boucle. Le courant part par la phase, traverse un récepteur, puis revient par le neutre.
Le récepteur peut être une lampe, une résistance de four, un moteur de VMC, une alimentation de box internet ou un chargeur.
Si la boucle est ouverte, rien ne fonctionne
Si la boucle est ouverte, rien ne fonctionne. C’est ce que fait un interrupteur : il ouvre ou ferme le circuit d’éclairage.
Si la boucle se ferme par un mauvais chemin, le danger commence. Un corps humain, une carcasse métallique, de l’eau, un câble abîmé peuvent devenir une partie du chemin.
Le but d’une installation correcte est simple : laisser le courant passer où il doit passer, et couper vite s’il passe ailleurs.
Puissance, intensité et section des fils
Plus un appareil demande de puissance
Plus un appareil demande de puissance, plus l’intensité augmente.
Une lampe LED demande peu. Un radiateur, un four, un chauffe-eau ou une borne de recharge demandent beaucoup plus.
| Usage | Puissance courante | Conséquence |
|---|---|---|
| Usage Lampe LED | Puissance courante 5 à 20 W | Conséquence Intensité faible, circuit éclairage. |
| Usage Box internet | Puissance courante 10 à 30 W | Conséquence Faible puissance mais alimentation permanente. |
| Usage Aspirateur | Puissance courante 700 à 1 500 W | Conséquence Usage ponctuel sur prise standard. |
| Usage Radiateur | Puissance courante 1 000 à 2 000 W | Conséquence Circuit à dimensionner proprement. |
| Usage Four | Puissance courante 2 000 à 3 500 W | Conséquence Circuit spécialisé conseillé ou obligatoire selon cas. |
| Usage Plaque de cuisson | Puissance courante 6 000 à 7 400 W | Conséquence Circuit spécialisé fort calibre. |
Un fil trop fin pour l’intensité chauffe
Un fil trop fin pour l’intensité demandée chauffe. Ce n’est pas toujours visible. Le danger apparaît dans les boîtes, les prises, les dominos, les bornes mal serrées.
Un disjoncteur protège le câble. Il doit être adapté à la section et à l’usage. Il ne sert pas à protéger directement la personne contre l’électrocution.
Pour les prises, éclairages et circuits spécialisés, la norme donne des règles précises. Le détail dépend du circuit, de la section, du calibre et du logement.
Le tableau électrique
Le tableau électrique distribue et protège
Le tableau électrique distribue et protège les circuits du logement.
On y trouve généralement le disjoncteur de branchement, les interrupteurs différentiels, les disjoncteurs divisionnaires, parfois un parafoudre, des contacteurs, télérupteurs ou modules domotiques.
Différentiel 30 mA : protection des personnes contre les fuites de courant.

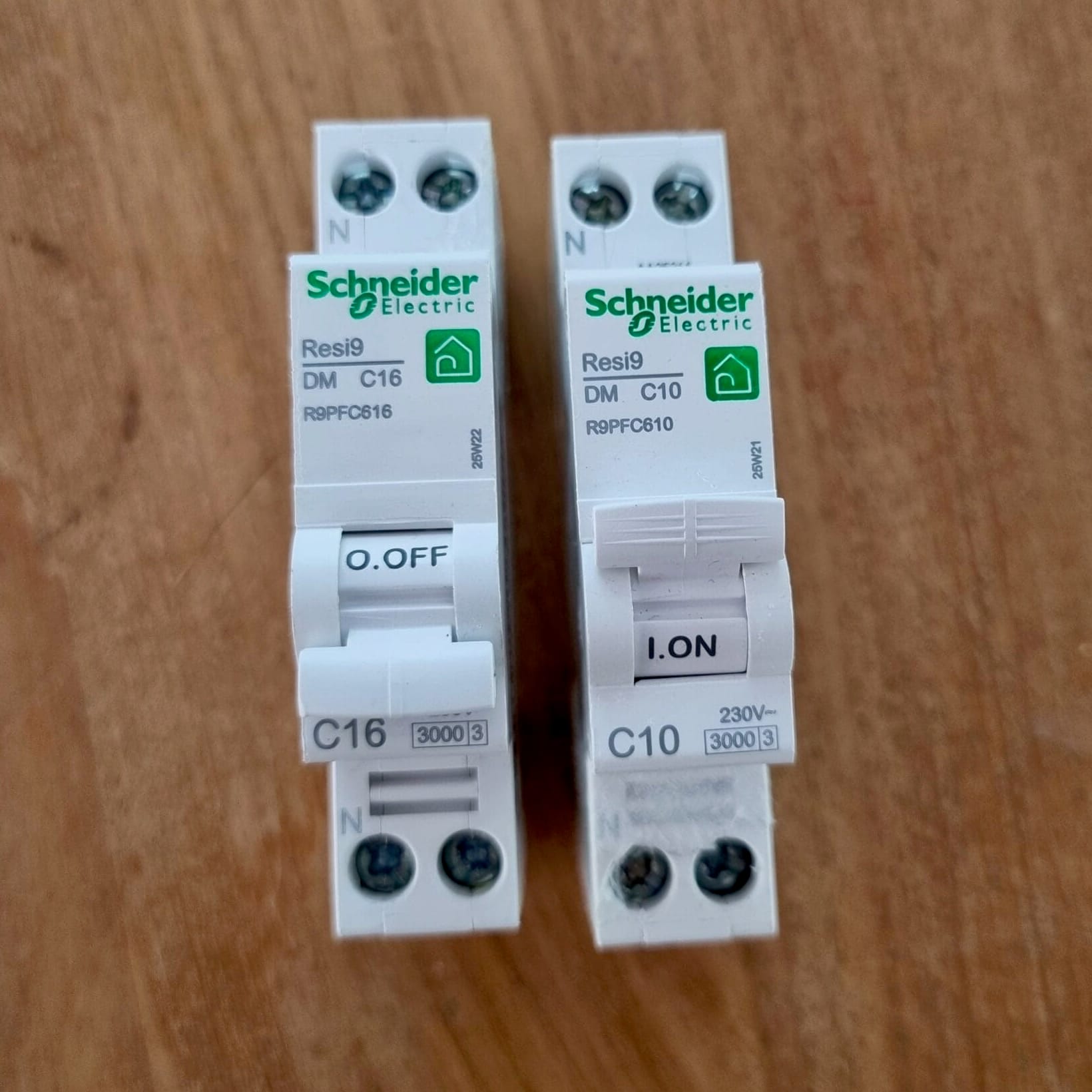

Disjoncteurs divisionnaires : protection des circuits contre surcharge et court-circuit.
Le repérage des couleurs phase, neutre et terre est une base de l’installation électrique.
1 / 3
Un tableau propre n’est pas seulement plus joli. Il est plus facile à diagnostiquer.
Quand les circuits sont nommés correctement
Quand les circuits sont nommés correctement, on sait couper la cuisine, l’éclairage, les prises ou le chauffe-eau sans tâtonner.
Quand les fils sont serrés proprement, repérés et adaptés, le risque d’échauffement baisse.
Différentiel et disjoncteur : ne pas confondre
La confusion est fréquente
La confusion est fréquente.
Le disjoncteur protège un circuit
Le disjoncteur protège un circuit contre les surcharges et les courts-circuits. Il regarde surtout l’intensité.
L’interrupteur protège les personnes

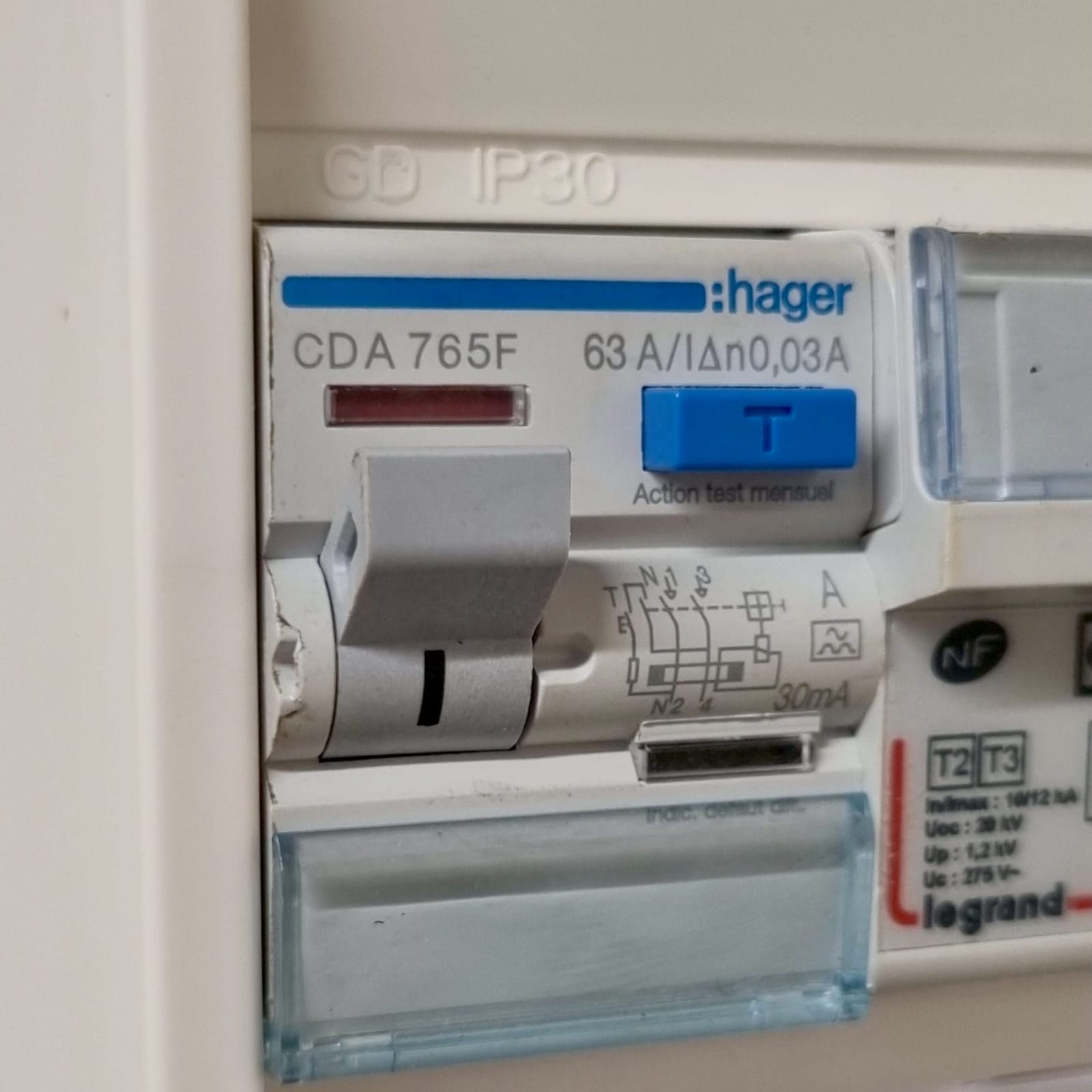

L’interrupteur différentiel protège les personnes contre les fuites de courant. Il compare ce qui part par la phase et ce qui revient par le neutre.
S’il manque une partie du courant, c’est qu’elle passe ailleurs : terre, carcasse, personne, humidité. À 30 mA, le différentiel doit couper.
| Appareil | Ce qu’il surveille | Ce qu’il protège |
|---|---|---|
| Appareil Disjoncteur | Ce qu’il surveille Surintensité et court-circuit | Ce qu’il protège Le câble et le circuit. |
| Appareil Différentiel 30 mA | Ce qu’il surveille Fuite de courant | Ce qu’il protège Les personnes. |
| Appareil Disjoncteur de branchement | Ce qu’il surveille Limite d’abonnement et défaut global | Ce qu’il protège L’installation entière. |
| Appareil Parafoudre | Ce qu’il surveille Surtension transitoire | Ce qu’il protège Les appareils sensibles. |
Un logement peut donc avoir un disjoncteur qui fonctionne et rester dangereux si le différentiel manque.
Inversement, un différentiel peut être présent mais déclencher tout le temps si les circuits sont mal répartis, humides ou si un appareil est en défaut.
Pour approfondir, voir le guide interrupteur différentiel ou disjoncteur différentiel.
La terre
La terre est la sécurité qu’on oublie
La terre est la sécurité qu’on oublie parce qu’elle ne sert pas à allumer une lampe.
Relier les masses à une prise de terre
Elle relie les masses métalliques et certains éléments conducteurs à une prise de terre. En cas de défaut, elle offre un chemin de défaut plus franc que le corps humain.

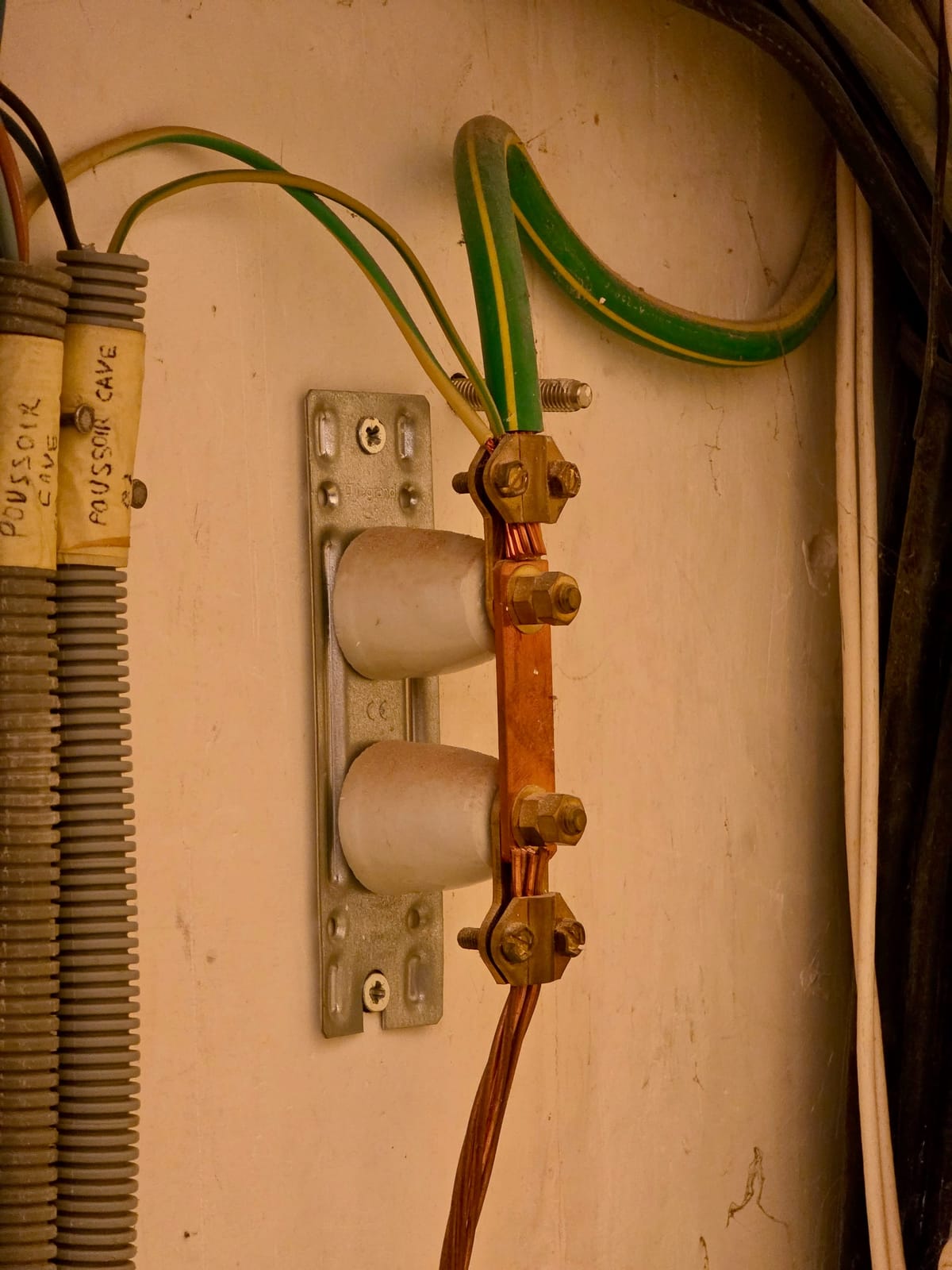

La barrette de terre permet de contrôler et séparer la liaison de terre lors des mesures.
Une prise avec broche de terre n’est pas forcément reliée. Dans les logements anciens, on trouve parfois des prises remplacées en façade, mais sans conducteur de terre dans le mur.
Le test se fait avec un appareil adapté. Un simple coup d’œil ne suffit pas.
Sans terre, un différentiel peut encore protéger dans certains cas, mais l’installation reste dégradée. Les appareils de classe I, comme beaucoup de fours, machines à laver ou frigos, attendent une terre correcte.
La norme NF C 15-100
La NF C 15-100, norme de référence
La NF C 15-100 est la norme de référence pour les installations électriques basse tension dans le logement.
Elle encadre la conception, le dimensionnement, la protection, la mise à la terre, les circuits spécialisés, les pièces d’eau, le tableau, les prises et les éclairages.
Promotelec rappelle qu’une installation neuve ou entièrement rénovée doit être conforme à cette norme.
- Différentiels 30 mA pour protéger les personnes.
- Disjoncteurs ou fusibles à l’origine des circuits pour protéger contre les surintensités.
- Connexion à la terre pour la sécurité des personnes.
- Tableau électrique pour regrouper et distribuer les circuits.
- Canalisations protégées pour distribuer le courant sans contact direct ni choc mécanique.
La norme traduit des risques réels
La norme n’est pas un détail administratif. Elle traduit des risques réels : incendie, électrisation, court-circuit, surcharge, défaut d’isolement.
Pour un logement existant, on parle souvent de mise en sécurité plutôt que de remise à neuf intégrale. Tout dépend de l’état, du projet et de l’usage.
Les pièces d’eau
L’eau baisse la résistance du corps
La salle de bain demande plus de prudence parce que l’eau baisse la résistance du corps et augmente le risque.
On y raisonne avec des volumes, des distances, des protections et des matériels adaptés.
Plus on est proche de la douche
Le principe est simple : plus on est proche de la douche ou de la baignoire, plus les appareils autorisés sont limités.
Attention
Ne jamais improviser une prise, un sèche-serviettes ou un éclairage dans une salle de bain. Les volumes de sécurité ne se devinent pas.
La liaison équipotentielle, la terre, le différentiel 30 mA et le choix du matériel comptent tous.
Une belle salle de bain rénovée peut être dangereuse si les circuits ont été déplacés sans respecter les volumes.
Mesurer : multimètre, VAT et testeur
Un professionnel ne travaille pas au hasard
Un professionnel ne travaille pas au hasard. Il mesure.
Le VAT, vérificateur d’absence de tension
Le VAT, vérificateur d’absence de tension, sert à confirmer qu’une partie est hors tension avant intervention. Pour le choix des appareils de mesure, le comparatif Fluke ou Chauvin Arnoux donne des repères terrain.

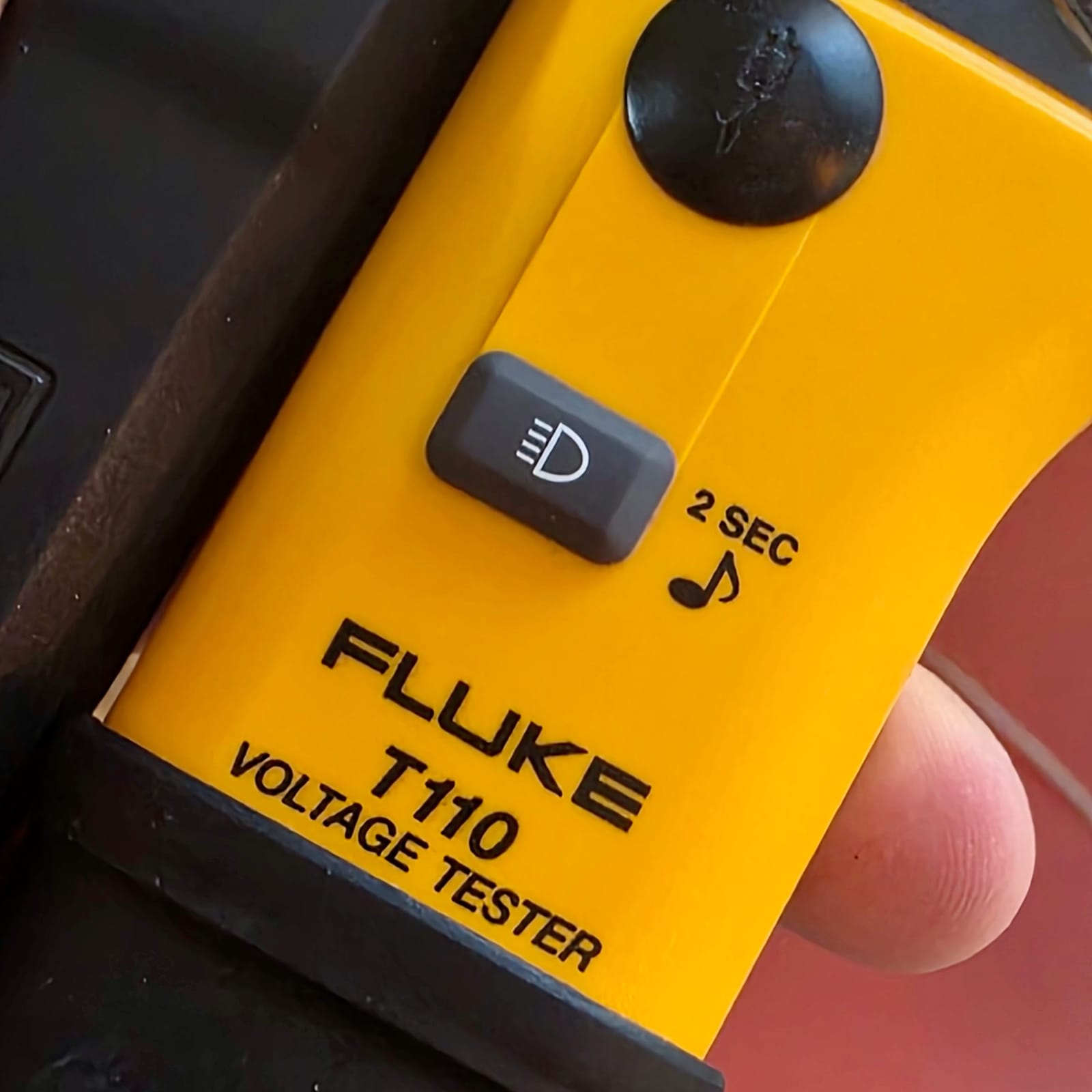

VAT Fluke T110
Avant de déclarer une installation hors tension, le VAT doit être vérifié
Le multimètre mesure tension, résistance, continuité et parfois intensité. Il est utile, mais il ne remplace pas un VAT pour sécuriser une intervention.

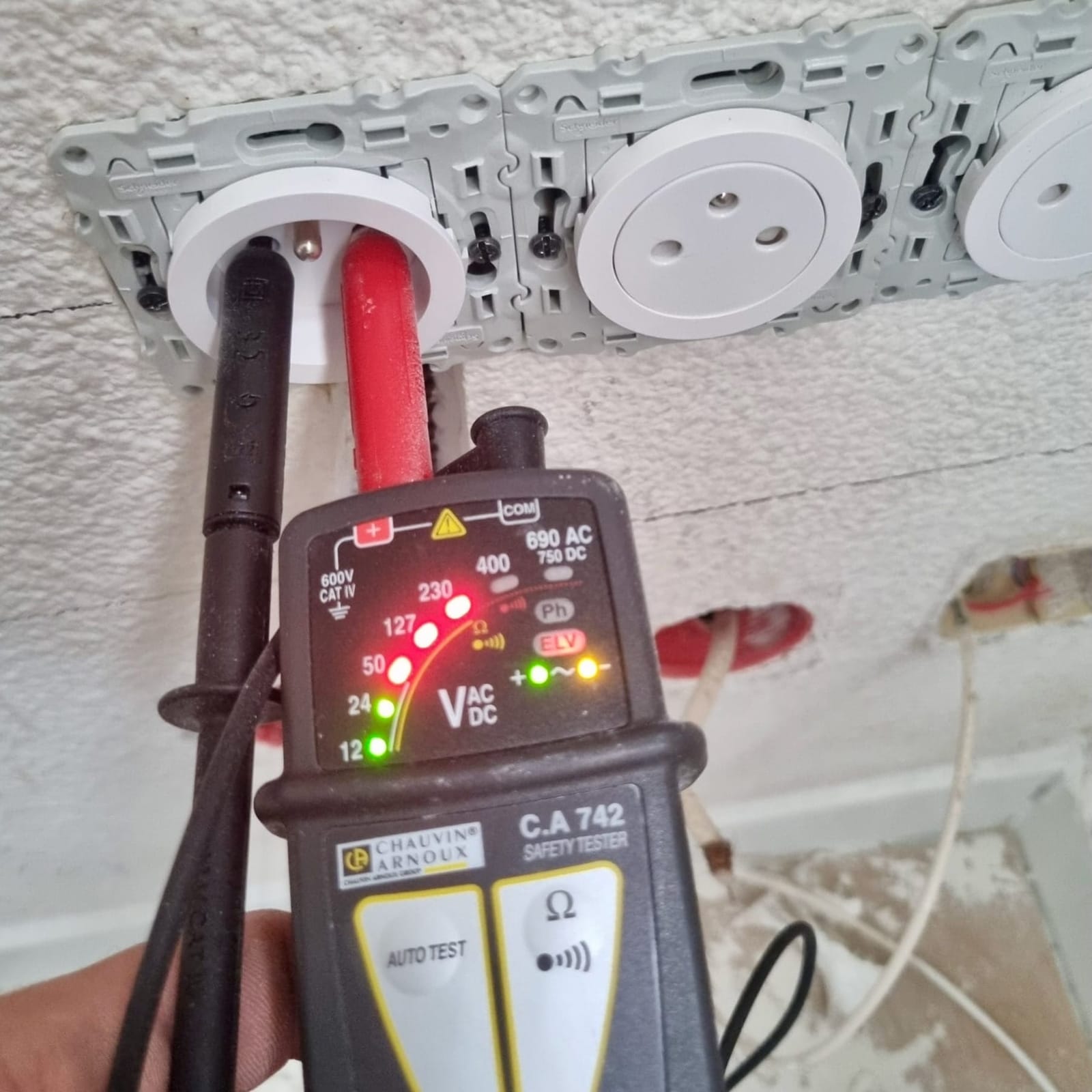

VAT sur prise : avant de toucher, on vérifie réellement l’absence de tension.
Le testeur de terre contrôle la qualité de la prise de terre. Le mégohmmètre contrôle l’isolement des conducteurs.
Chaque appareil a son usage. Un testeur sans contact peut dépanner pour repérer une phase, mais il ne suffit pas pour déclarer une installation hors tension.
Sécurité : la méthode terrain
Couper, empêcher la remise, vérifier
La méthode de base tient en trois gestes : couper, empêcher la remise sous tension, vérifier l’absence de tension.
L’INRS rappelle que les opérations sur installation électrique demandent une organisation et une habilitation adaptée selon les tâches.
Avant toute intervention
Coupez l’alimentation au disjoncteur, empêchez sa remise sous tension si possible et vérifiez l’absence de tension au VAT.
Couper
Identifier le bon circuit et couper au tableau ou au disjoncteur général.
Condamner
Empêcher une remise sous tension par quelqu’un d’autre, surtout en chantier ou copropriété.
Vérifier
Utiliser un VAT, tester l’appareil avant et après la mesure.
Intervenir
Travailler hors tension, avec outils adaptés et raccordements propres.
Contrôler
Vérifier serrage, continuité de terre, isolement si nécessaire et fonctionnement.
Le piège : couper le mauvais disjoncteur
Le piège classique : couper le mauvais disjoncteur. Une prise reste alimentée par un autre circuit, ou un retour lampe garde une tension inattendue.
Autre piège : croire qu’un interrupteur coupe tout. Il coupe souvent seulement la phase d’un circuit d’éclairage, pas l’arrivée complète.
Les pannes les plus courantes
Une panne électrique se cherche par méthode
Une panne électrique se cherche par méthode.
La coupure touche tout le logement ou un circuit
Il faut d’abord savoir si la coupure touche tout le logement, une rangée du tableau, un seul circuit ou un seul appareil.
| Symptôme | Cause probable | Premier réflexe |
|---|---|---|
| Symptôme Tout le logement est coupé | Cause probable Disjoncteur de branchement, abonnement, défaut général | Premier réflexe Regarder Linky et le disjoncteur général. |
| Symptôme Une rangée saute | Cause probable Différentiel déclenché | Premier réflexe Débrancher les appareils puis réarmer par circuits. |
| Symptôme Un circuit saute | Cause probable Surcharge ou court-circuit | Premier réflexe Identifier les appareils branchés sur ce circuit. |
| Symptôme Une prise ne marche plus | Cause probable Connexion, disjoncteur, repiquage | Premier réflexe Tester la tension et vérifier le tableau. |
| Symptôme Odeur de brûlé | Cause probable Échauffement, borne desserrée | Premier réflexe Couper et faire contrôler rapidement. |
Un différentiel qui saute n’indique pas forcément un court-circuit. Il indique souvent une fuite de courant : humidité, appareil défectueux, résistance de chauffe, câble abîmé.
Un disjoncteur divisionnaire qui saute indique plutôt une surcharge ou un court-circuit sur son circuit.
Surcharges et multiprises
La multiprise concentre la charge

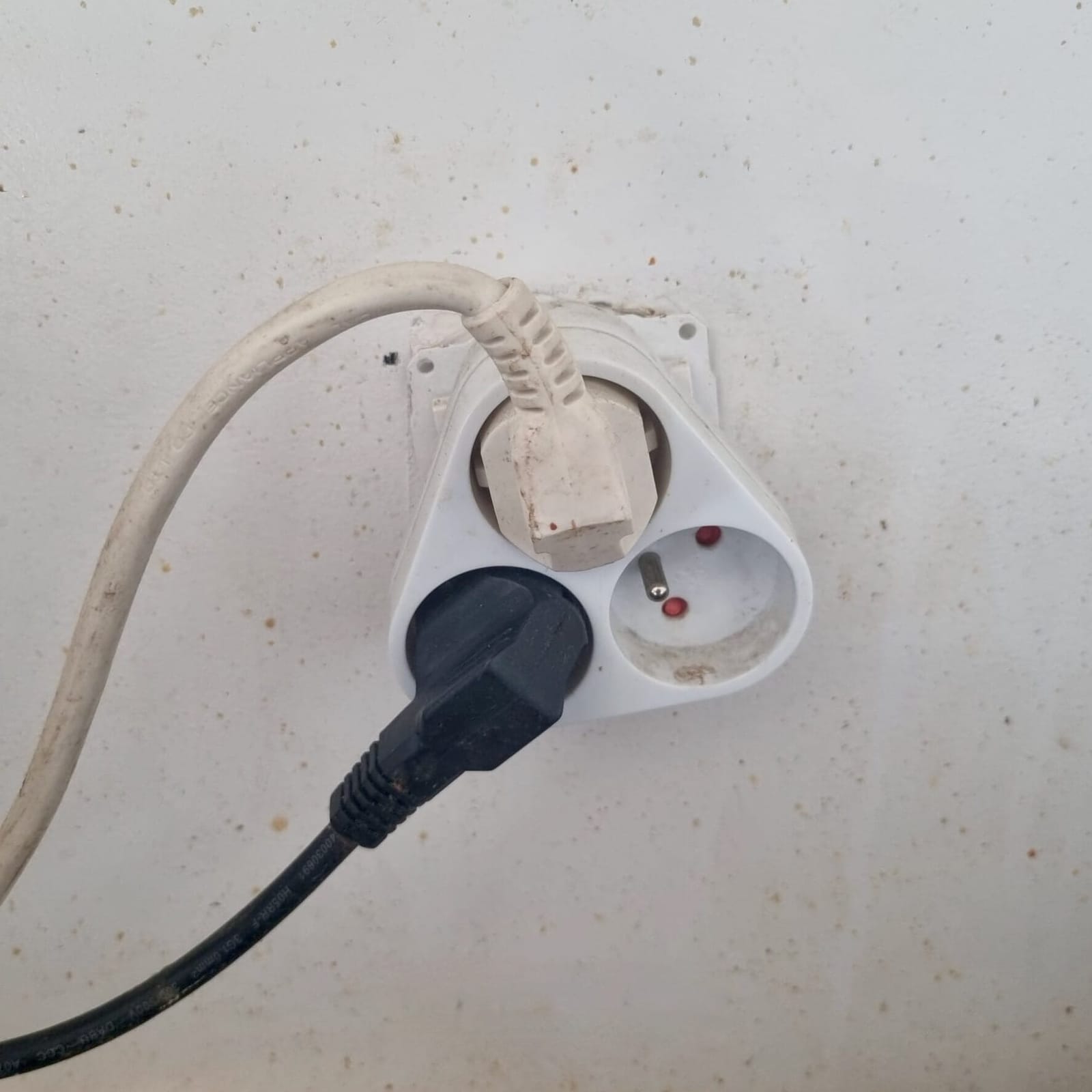

La multiprise est pratique, mais elle concentre la charge sur un seul point.
Un ordinateur, un écran et une lampe ne posent généralement pas le même problème qu’un chauffage d’appoint, une bouilloire ou un micro-ondes.
Une multiprise ne crée pas de puissance disponible. Elle concentre les usages sur une seule prise.
La prise et la multiprise ont une limite
La prise murale, la multiprise et le câble ont une limite. Si l’intensité monte trop longtemps, l’échauffement arrive.
Le danger est rarement spectaculaire au début. On voit parfois une fiche qui jaunit, une odeur, une prise chaude, un plastique qui se déforme.
Dans ce cas, on coupe et on ne rebranche pas en attendant de comprendre.
Lire une installation existante
Pour lire une installation, je pars du tableau
Pour lire une installation, je pars toujours du tableau.
Je regarde le nombre de différentiels
Je regarde le nombre de différentiels, le repérage des circuits, la présence de terre, l’âge du matériel, les fils trop serrés, les mélanges de sections, les pontages et les modules ajoutés.
Ensuite, je vérifie les usages : cuisine, salle de bain, chauffage, VMC, lave-linge, four, plaque, ballon d’eau chaude, extérieur, garage.
- Étape 1 : repérer le disjoncteur général et la coupure complète.
- Étape 2 : identifier les différentiels et les circuits sous chaque rangée.
- Étape 3 : tester les prises clés, surtout cuisine, salle de bain et extérieur.
- Étape 4 : vérifier si les prises avec terre sont réellement raccordées.
- Étape 5 : chercher les indices d’échauffement : traces noires, plastique jauni, odeur.
Une installation ancienne peut fonctionner tous les jours et rester dangereuse.
Le fait qu’une lampe s’allume ne prouve pas que la terre existe, que le différentiel fonctionne ou que la section du câble est adaptée.
Ce qu’un particulier peut apprendre
Un particulier peut apprendre à lire son tableau
Un particulier peut apprendre à lire son tableau, comprendre sa facture, repérer les circuits, éviter les surcharges et savoir quand appeler.
Il peut aussi apprendre à ne pas faire certaines choses.
- Ne pas travailler sous tension pour gagner cinq minutes.
- Ne pas remplacer un disjoncteur par un calibre supérieur parce qu’il saute.
- Ne pas condamner une terre parce qu’elle déclenche un défaut.
- Ne pas mélanger fils souples et rigides n’importe comment dans une borne.
- Ne pas cacher une boîte de dérivation inaccessible derrière un doublage.
Savoir reconnaître les limites
Comprendre l’électricité générale, c’est surtout savoir reconnaître les limites.
Changer une ampoule, lire une étiquette de puissance ou identifier un circuit n’a rien à voir avec reprendre un tableau ou créer une ligne spécialisée.
Consuel et conformité
Le Consuel intervient pour les attestations
Le Consuel intervient pour les attestations de conformité, notamment sur les installations neuves, certaines rénovations complètes, productions et infrastructures de recharge.
L’attestation jaune du logement
Pour un logement, l’attestation jaune concerne les installations de consommation à usage domestique.
Le formulaire engage la responsabilité de l’installateur ou du maître d’ouvrage selon le cas.
Info
Une installation conforme n’est pas seulement une installation qui fonctionne. Elle doit être conçue, protégée, vérifiée et documentée.
Dans une rénovation partielle, on ne demande pas toujours une attestation complète. Mais les travaux doivent rester cohérents avec la sécurité électrique.
Pour les diagnostics immobiliers, lire aussi les défauts électriques les plus courants.
Le bon réflexe est toujours le même : comprendre avant d’agir.
Un circuit électrique ne pardonne pas l’approximation. Le courant suit le chemin disponible, pas l’intention de celui qui bricole.
3 questions
InteractifQuiz : les bases de l’électricité générale
3 questions pour vérifier les points essentiels
Choisissez une réponse
| Notion | À retenir |
|---|---|
| Notion Tension | À retenir Différence de potentiel. Dans le logement : environ 230 V entre phase et neutre. |
| Notion Intensité | À retenir Courant qui circule. Elle dimensionne les câbles et protections. |
| Notion Puissance | À retenir P = U × I. Plus la puissance augmente, plus le courant demandé monte. |
| Notion Terre | À retenir Chemin de sécurité pour les défauts. Elle ne sert pas au fonctionnement normal. |
| Notion Différentiel | À retenir Compare départ et retour. Il protège les personnes contre les fuites. |
| Notion Disjoncteur | À retenir Protège le circuit contre surcharge et court-circuit. |
| Notion NF C 15-100 | À retenir Référence des installations neuves et rénovations importantes. |
| Notion VAT | À retenir Appareil de base pour vérifier l’absence de tension. |
FAQ
Quelle est la différence entre volt, ampère et watt ?
Le volt mesure la tension, l'ampère mesure l’intensité qui circule, le watt mesure la puissance demandée. La relation de base est P = U × I.
La terre est-elle obligatoire sur toutes les prises ?
Dans une installation moderne, la mise à la terre fait partie des protections essentielles. Une prise avec broche ne garantit pas que la terre est réellement raccordée : il faut tester.
Un disjoncteur protège-t-il contre l’électrocution ?
Le disjoncteur protège surtout le circuit contre surcharge et court-circuit. La protection des personnes est le rôle du différentiel 30 mA, avec une terre correcte.
Peut-on apprendre l’électricité seul ?
Oui pour comprendre les bases, lire un tableau et repérer les risques. Pour intervenir, il faut respecter la sécurité, les limites de compétence et les règles d'habilitation selon le contexte.
Pourquoi une multiprise peut-elle chauffer ?
Parce qu’elle concentre plusieurs appareils sur un seul point. Si la puissance totale demande trop d'intensité, la prise, le câble ou les contacts peuvent s’échauffer.
Théo Desrousseaux
Artisan électricien — Yvelines (78), Hauts-de-Seine (92) et Paris Ouest
Électricien de terrain : installations, mises aux normes et dépannages au quotidien. Chaque contenu du site est rédigé et relu par ses soins.
Mon parcours → Diplômes et certifications → Charte éditoriale →
Sources officielles et références
- 1. EDF - Volt, watt, ampère
- 2. EDF - Courant continu et courant alternatif
- 3. RTE - Le gestionnaire du réseau de transport
- 4. Promotelec - NF C 15-100 Officiel
- 5. Promotelec - Dispositifs différentiels résidentiels Officiel
- 6. INRS - Risques électriques Officiel
- 7. INRS - Habilitation électrique Officiel
- 8. Consuel - Attestation de conformité jaune Officiel
Recevez les nouveaux guides
Une notification par semaine dans votre navigateur, sur les nouveaux guides et les changements de norme. Aucune adresse email demandée.
Yvelines · Hauts-de-Seine · Paris Ouest
Un projet électrique dans le 78, le 92 ou Paris Ouest ?
Conseils gratuits au téléphone.
Prix annoncé avant mon déplacement
Rappel sous 24 h, 7 j/7
Prochaine étape
Calculez, comparez ou vérifiez.
Guide prioritaire
L’électricité pour les nuls : guide simple
L’électricité pour les nuls : tension, courant, puissance, terre, disjoncteur, différentiel, tableau et gestes sûrs à connaître chez soi sans jargon.
Lire le guide
Guide Électronique électrique : guide complet Électronique électrique : différences, composants, mesures et risques. Je vous aide à comprendre vos appareils sans intervenir imprudemment. Lire le guide
Guide kV vs kW : différence, formules et exemples Différence entre kV, kW, kVA et kWh : 1 kV = 1 000 V, tension, puissance, énergie, formules en monophasé, en triphasé et exemples simples à retenir. Lire le guide Guide Prix rénovation électrique appartement : 3 500 à 22 000 € Prix pour refaire l’électricité d’un appartement : 80 à 200 € par m², budgets T1 à T5, tableau, goulottes et saignées à comparer avant devis en 2026. Lire le guide
