L’électricité pour les nuls : guide simple
Vérifié le par
Théo Desrousseaux, électricien
(diplômes et certifications)
En bref
- Si vous confondez volt, ampère et watt, les pannes électriques paraissent beaucoup plus mystérieuses qu’elles ne sont.
- Dans un logement, le 230 V arrive par des fils ; le tableau décide où il peut aller et quand il doit couper.
- Le disjoncteur protège les fils, le différentiel 30 mA protège les personnes : ce n’est pas le même métier.
- La surcharge commence souvent par une multiprise banale, puis une prise chaude ou une odeur de plastique.
- La règle à garder : couper puis vérifier l’absence de tension avant de toucher quoi que ce soit.
L’électricité peut paraître compliquée parce qu’on mélange tout : volts, ampères, watts, phase, neutre, terre, disjoncteur, différentiel, Linky, tableau, norme, court-circuit.
En réalité, pour comprendre un logement, il suffit de partir de quelques idées simples. Si vous voulez aller plus loin après ce guide, le cours complet d’électricité générale reprend les mêmes notions avec plus de détails.
Un appareil a besoin d’énergie pour fonctionner. Cette énergie arrive par des fils. Le tableau protège ces fils et les personnes. Le compteur mesure ce que vous consommez. Le disjoncteur général peut tout couper. Et si quelque chose chauffe, saute ou sent le brûlé, ce n’est jamais “normal”.
Cet article n’est pas un cours pour devenir électricien. C’est un guide pour comprendre ce qu’il y a chez vous, parler plus clairement à un professionnel, éviter les erreurs dangereuses, et savoir quand il faut arrêter de bricoler.
230 V
tension courante entre phase et neutre
30 mA
seuil des différentiels qui protègent les personnes
16 A
calibre fréquent pour prises ou éclairage selon circuit
3 680 W
puissance théorique à 230 V sur 16 A
Tension, courant, puissance
Avant les prises et le tableau, un enfant peut découvrir les bases avec une expérience d’électricité statique. Pour les unités, le guide kV, kW et kWh évite ensuite de mélanger tension, puissance et énergie.
Les trois mots à comprendre
Les trois mots à comprendre sont : tension, courant, puissance.
La tension, le courant, la puissance
La tension, en volts, c’est la pression électrique disponible. Dans un logement en France, on parle le plus souvent de 230 V entre phase et neutre.
Le courant, en ampères, c’est le débit qui passe dans les fils quand un appareil fonctionne.
La puissance, en watts, c’est ce que l’appareil consomme ou fournit comme travail.
La formule utile :
Info
Puissance en watts = tension en volts x courant en ampères. En logement courant : puissance ≈ 230 x ampères.
Exemples simples
Exemples simples :
| Appareil | Puissance typique | Ce que ça veut dire |
|---|---|---|
| Appareil Lampe LED | Puissance typique 5 à 15 W | Ce que ça veut dire Très faible consommation |
| Appareil Téléviseur | Puissance typique 60 à 150 W | Ce que ça veut dire Peu de charge pour un circuit de prises |
| Appareil Aspirateur | Puissance typique 600 à 1 200 W | Ce que ça veut dire Charge courte mais réelle |
| Appareil Bouilloire | Puissance typique 1 800 à 2 400 W | Ce que ça veut dire Grosse puissance pendant peu de temps |
| Appareil Four | Puissance typique 2 000 à 3 500 W | Ce que ça veut dire Circuit dédié recommandé |
| Appareil Radiateur électrique | Puissance typique 1 000 à 2 000 W | Ce que ça veut dire Charge longue, à prendre au sérieux |
Plus la puissance est élevée et plus le courant demandé aux fils augmente.
Une lampe LED ne fatigue pas une installation. Une bouilloire, un radiateur et un sèche-linge branchés sur la même multiprise, oui.
Pourquoi les fils chauffent
Un fil a une section et une limite
Un fil n’est pas magique. Il a une section, une longueur, une résistance et une limite.
Quand trop de courant passe dans un fil trop petit, il chauffe. Quand une vis de prise est mal serrée, le contact chauffe. Quand une multiprise bas de gamme porte plusieurs appareils puissants, elle chauffe. Et quand ça chauffe longtemps, le plastique durcit, noircit, fond, puis l’incendie devient possible.

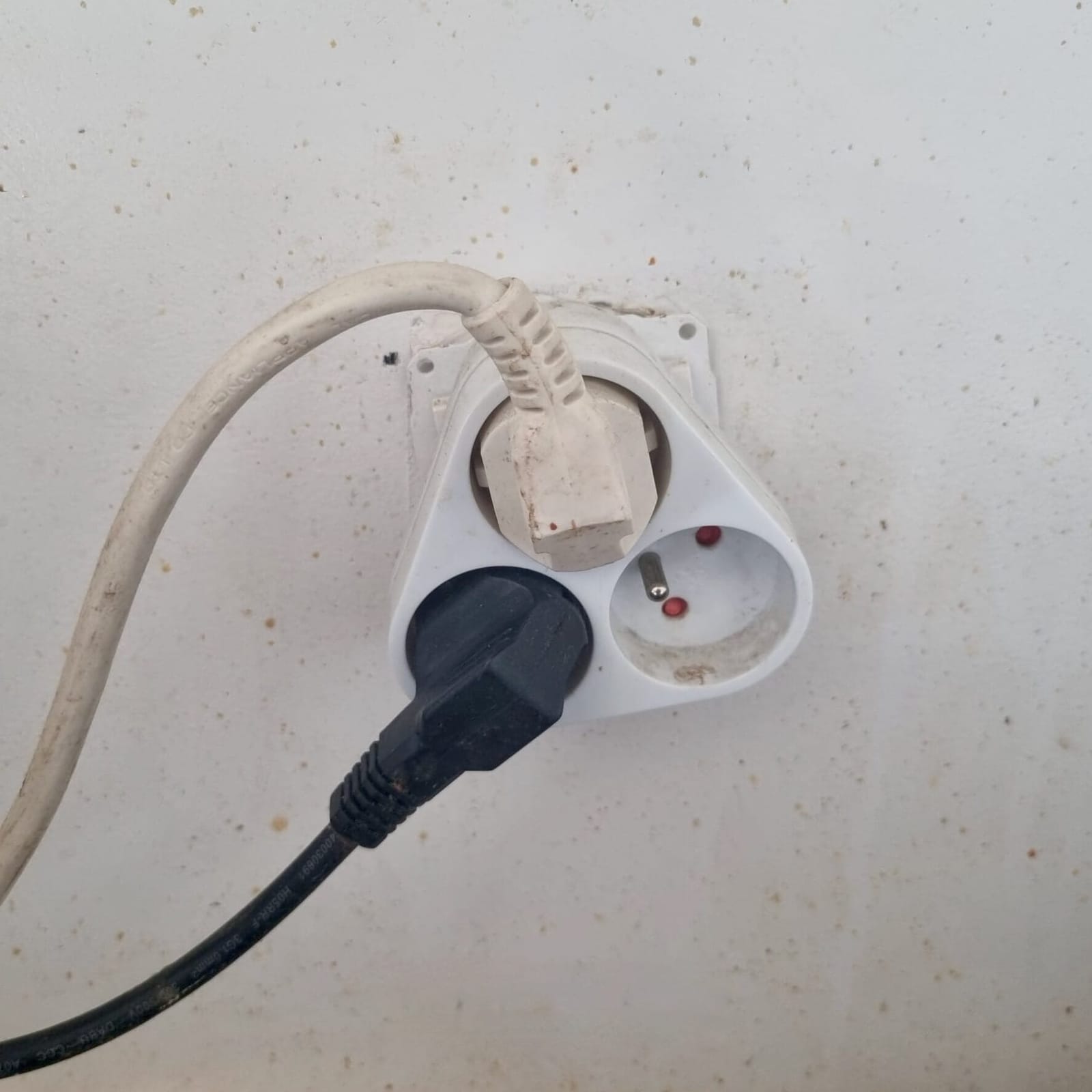

La multiprise n’ajoute pas de puissance disponible. Elle multiplie seulement les points de branchement sur le même circuit.
Confondre nombre de prises et puissance disponible
Le piège courant, c’est de confondre nombre de prises et puissance disponible.
Une multiprise avec six emplacements ne transforme pas une prise murale en six circuits. Tout revient au même disjoncteur et aux mêmes fils.
Phase, neutre, terre
Dans un logement moderne, vous croisez surtout trois conducteurs.
| Fil | Couleur habituelle | Rôle |
|---|---|---|
| Fil Phase | Couleur habituelle Rouge, marron ou noir | Rôle Apporte la tension vers l’appareil |
| Fil Neutre | Couleur habituelle Bleu | Rôle Permet le retour du courant |
| Fil Terre | Couleur habituelle Vert et jaune | Rôle Évacue un défaut vers la protection |
| Fil Navette ou retour lampe | Couleur habituelle Couleur variable | Rôle Utilisé dans les commandes d’éclairage |
Les couleurs aident, mais elles ne prouvent rien dans une installation ancienne ou bricolée.
La terre ne sert pas à faire fonctionner l’appareil au quotidien. Elle sert à protéger.
Si un défaut met la carcasse métallique d’un lave-linge sous tension, la terre donne un chemin de défaut qui permet au différentiel de réagir. Sans terre, la carcasse peut rester dangereuse jusqu’à ce qu’une personne la touche.

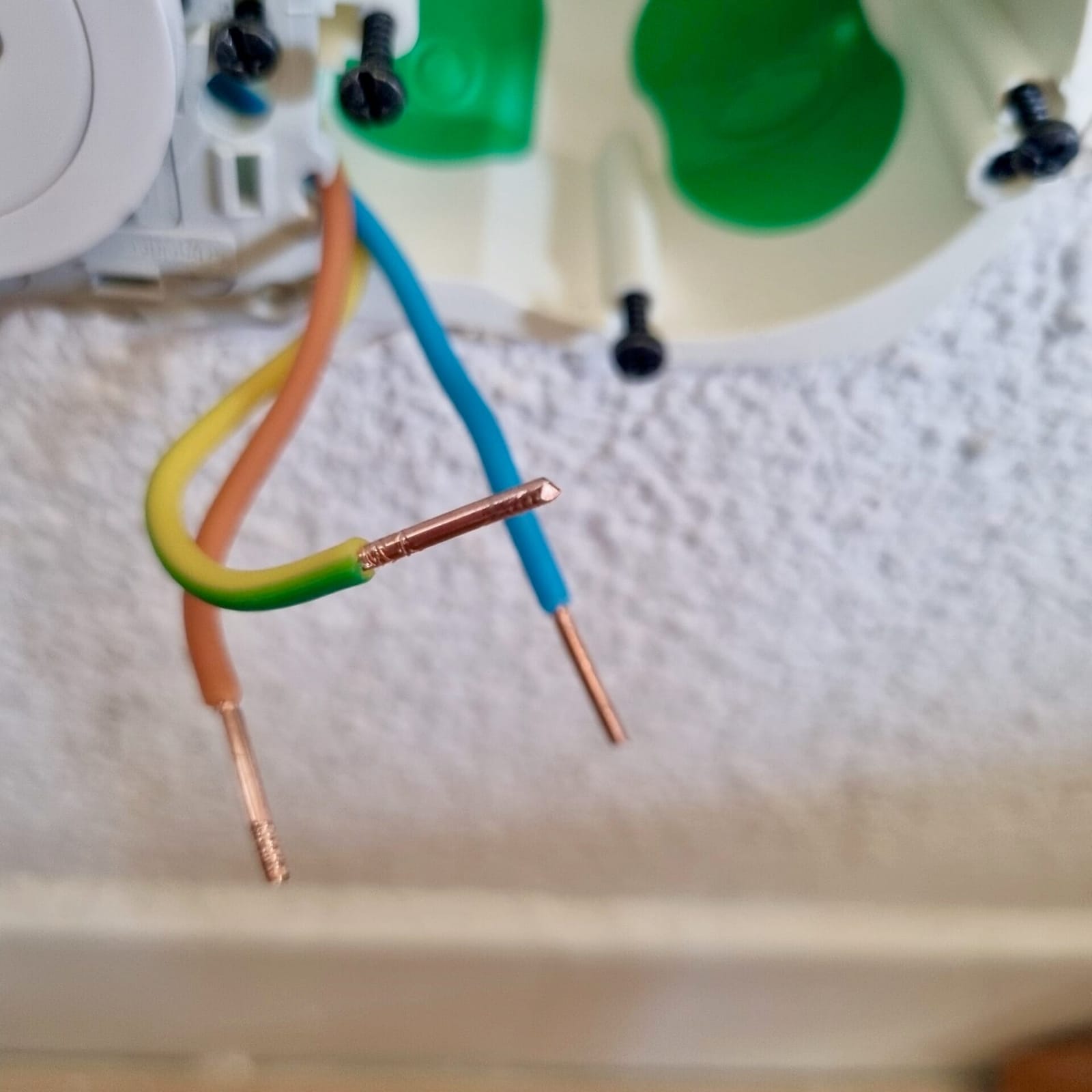

Phase, neutre, terre : les trois fils de base. L’image est hors tension, ce qui doit être la règle avant toute manipulation.
Compteur, disjoncteur général, tableau

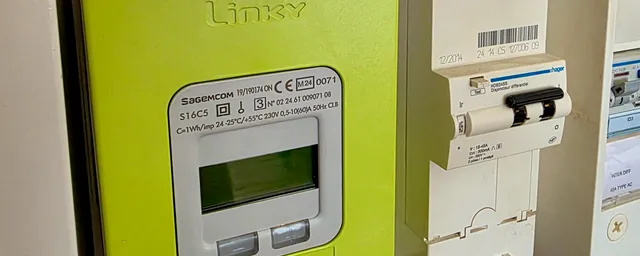

Le compteur mesure l’énergie consommée
Le compteur mesure l’énergie consommée. Avec Linky, il communique aussi certaines données et permet le réglage de puissance souscrite.
Le disjoncteur général coupe l’installation
Le disjoncteur général, souvent appelé disjoncteur de branchement, coupe toute l’installation. Il protège l’arrivée générale et sert de coupure principale.
Le tableau électrique répartit l’électricité dans les circuits : prises, éclairage, four, plaque, chauffe-eau, chauffage, VMC, extérieur, borne de recharge, etc.
Dans un logement sain, le tableau doit permettre de comprendre rapidement quel disjoncteur protège quoi.

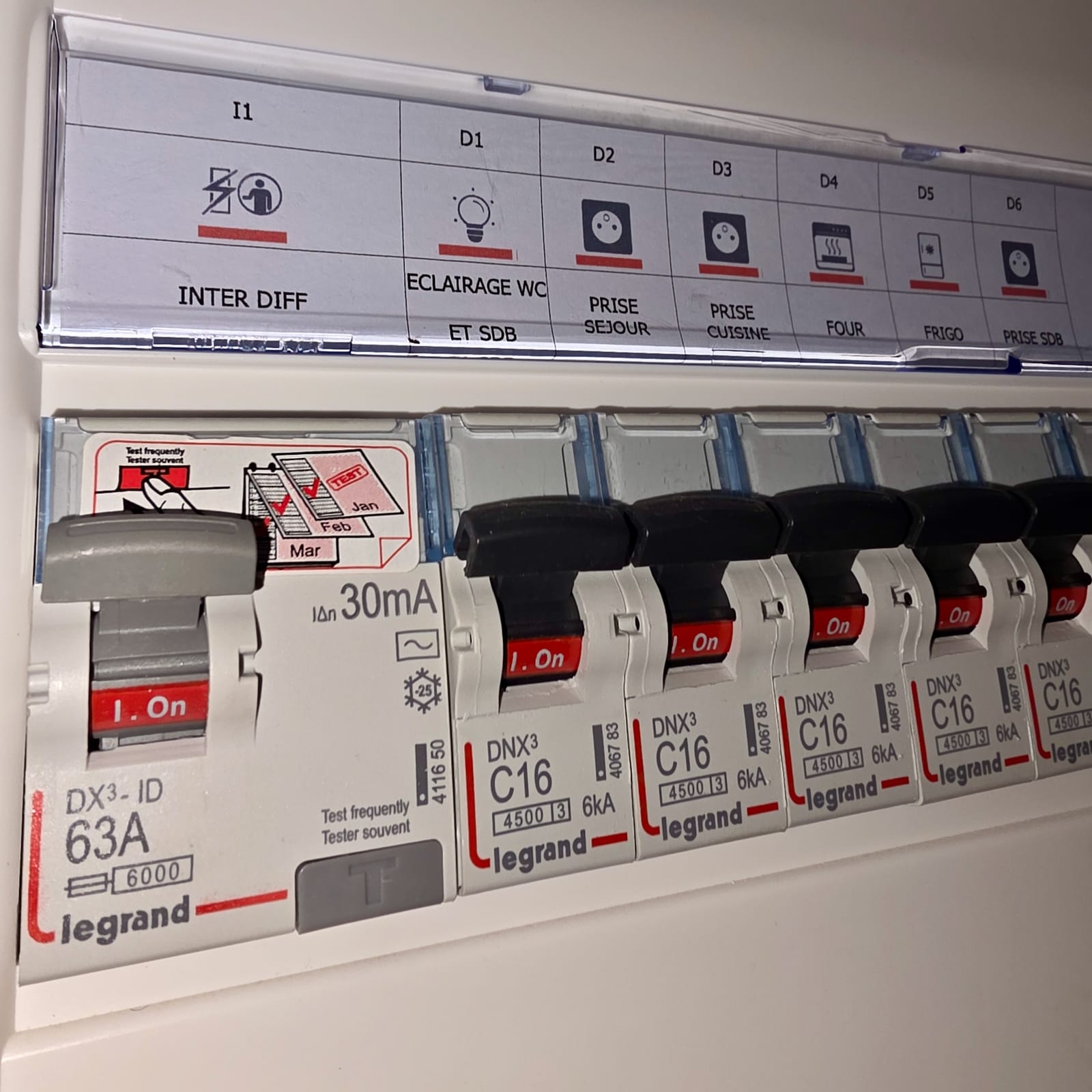

Sur une rangée saine, le différentiel est le premier module : plus large que les autres, il protège les personnes. Les disjoncteurs divisionnaires qui suivent protègent chacun un circuit, et leurs étiquettes disent lequel.
- Un repérage clair des circuits.
- Des différentiels 30 mA en tête de rangée.
- Des disjoncteurs adaptés aux sections de fils.
- Un capot et des obturateurs pour éviter les contacts directs.
- Une terre correcte sur les prises qui en ont besoin.
- Un parafoudre et des différentiels adaptés aux équipements, comme le type F pour une pompe à chaleur.
Les trois nouveautés majeures de la norme
Depuis le 1er septembre 2025, l’édition 2024 de la norme NF C 15-100 Obligation NF C 15-100 édition 2024 s’applique aux installations neuves ou rénovées, avec trois nouveautés majeures : le parafoudre, des différentiels de type F pour les équipements à variateur comme la pompe à chaleur, le climatiseur ou la pompe de piscine, et les détecteurs d’arc. La norme n’est pas rétroactive : une installation existante conforme à l’ancienne version n’a pas à être mise à niveau, et les bases que je détaille ici, comme le 230 V et le 30 mA, n’ont pas changé.
Un tableau sans étiquettes n’est pas seulement pénible. En dépannage, il fait perdre du temps et peut faire couper le mauvais circuit.
Disjoncteur ou différentiel
L’une des confusions les plus fréquentes
C’est l’une des confusions les plus fréquentes.
Le disjoncteur divisionnaire protège un circuit

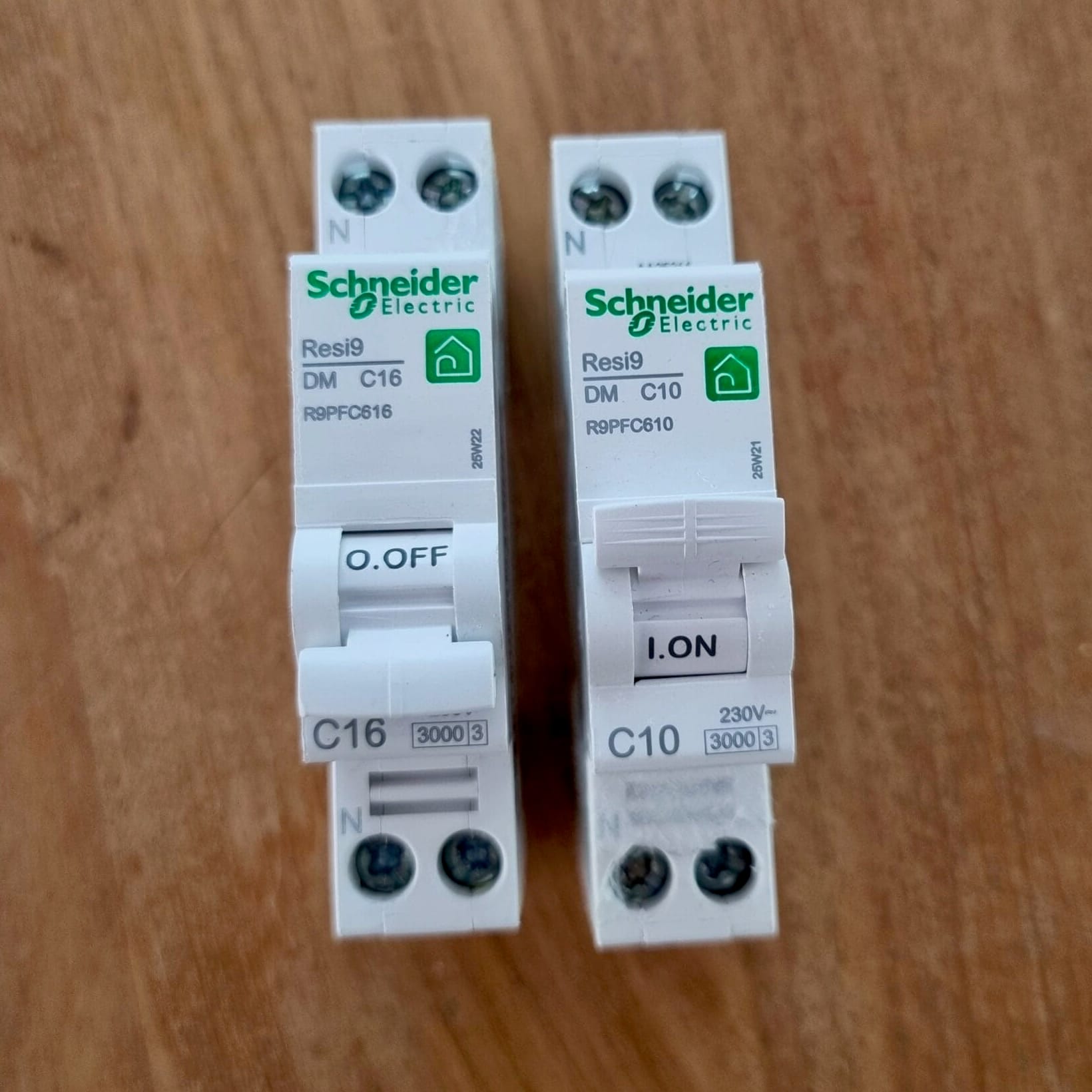

Un disjoncteur divisionnaire protège un circuit contre les surcharges et courts-circuits.

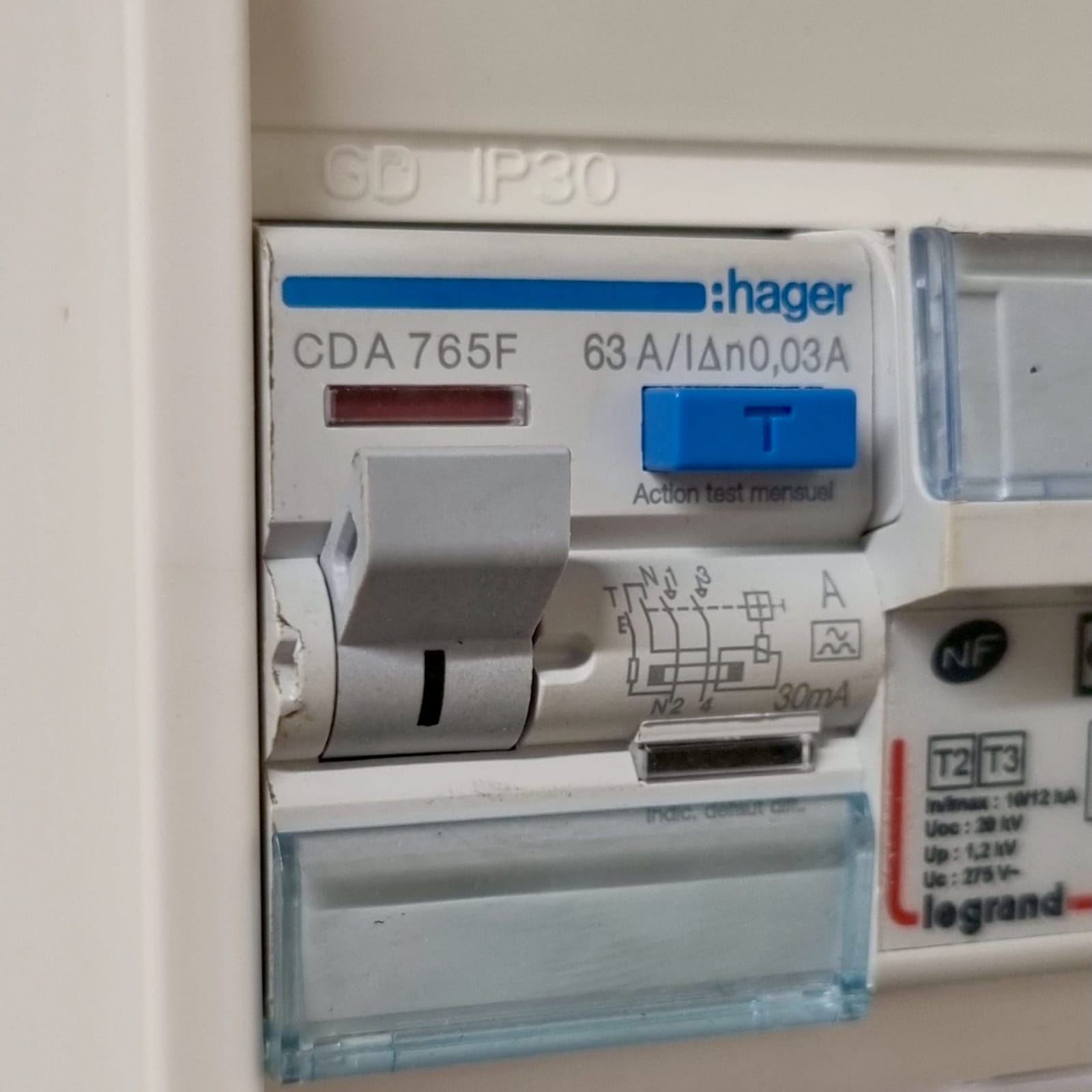

Un interrupteur différentiel protège les personnes contre les fuites de courant vers la terre.
Ce ne sont pas les mêmes défauts.
| Appareil | Il surveille | Exemple de déclenchement |
|---|---|---|
| Appareil Disjoncteur 10 A, 16 A, 20 A | Il surveille Surcharge ou court-circuit du circuit | Exemple de déclenchement Trop d’appareils sur la même ligne, fil phase et neutre qui se touchent |
| Appareil Interrupteur différentiel 30 mA | Il surveille Fuite de courant vers la terre | Exemple de déclenchement Lave-linge humide, résistance de chauffe-eau fissurée, prise extérieure infiltrée |
| Appareil Disjoncteur général | Il surveille Toute l’installation et la puissance souscrite | Exemple de déclenchement Trop de puissance globale, défaut important, coupure générale |
Quand ça saute, regardez quel appareil est tombé. Ça donne déjà une piste.
Le différentiel 30 mA protège les personnes. S’il saute, il faut chercher une fuite de courant, souvent liée à un appareil ou à l’humidité.
Un disjoncteur qui saute peut signaler une surcharge. Un différentiel qui saute peut signaler un appareil dangereux. Ce n’est pas le même diagnostic.
Court-circuit, surcharge, fuite
Trois pannes reviennent tout le temps
Trois pannes reviennent tout le temps.
La surcharge : trop d’appareils sur le circuit
La surcharge : trop d’appareils demandent trop de courant sur le même circuit. Le disjoncteur coupe pour protéger les fils.
Le court-circuit : la phase et le neutre se touchent directement, ou presque. La coupure est généralement instantanée et nette.
La fuite à la terre : une partie du courant part vers la terre au lieu de revenir normalement par le neutre. Le différentiel coupe.
| Symptôme | Cause probable | Premier geste |
|---|---|---|
| Symptôme Un petit disjoncteur saute quand plusieurs appareils tournent | Cause probable Surcharge | Premier geste Débranchez des appareils et répartissez les usages |
| Symptôme Un disjoncteur saute immédiatement au réarmement | Cause probable Court-circuit possible | Premier geste Laissez coupé et faites diagnostiquer |
| Symptôme Le différentiel saute aléatoirement | Cause probable Fuite à la terre intermittente | Premier geste Débranchez les appareils du circuit concerné |
| Symptôme Ça saute par temps de pluie | Cause probable Prise extérieure ou éclairage humide | Premier geste Coupez le circuit extérieur |
| Symptôme Odeur de brûlé ou plastique chaud | Cause probable Échauffement | Premier geste Coupez immédiatement et n’utilisez plus |
Le tableau donne une piste, pas un droit à bricoler sous tension.
Pourquoi le 30 mA compte
Le courant dangereux se mesure en milliampères
Le courant dangereux pour une personne se mesure en milliampères.
Ce qui part par la phase et revient par le neutre
Un différentiel domestique à 30 mA compare ce qui part par la phase et ce qui revient par le neutre. Si une différence anormale apparaît, il coupe.
Il ne rend pas l’électricité inoffensive. Il réduit le risque.
Un différentiel peut être absent, trop ancien, mal raccordé, non testé, ou incapable de couvrir correctement une installation bricolée. C’est pour ça qu’un bouton test existe sur les différentiels. Il sert à vérifier que le mécanisme déclenche.
Conseil
Testez vos différentiels avec le bouton T deux fois par an. Si l’appareil ne déclenche pas, il faut le remplacer ou faire contrôler le tableau.
Terre et salle de bain
La salle de bain est une pièce à part
La salle de bain est une pièce à part parce que l’eau diminue la résistance du corps. Une petite erreur y devient plus dangereuse.
Les règles y sont plus strictes
Les règles y sont plus strictes : volumes autour de la baignoire ou de la douche, matériel adapté, liaisons équipotentielles, différentiels, indices de protection.
Sans entrer dans toute la norme, retenez ceci :
- Pas de prise ordinaire collée à une douche ou baignoire.
- Pas d’appareil bricolé dans une pièce humide.
- Pas de rallonge qui traîne au sol dans la salle de bain.
- Pas de luminaire non adapté au-dessus d’une zone d’eau.
- Pas de suppression de terre pour faire rentrer une vieille fiche.
La terre et le différentiel fonctionnent ensemble. L’un sans l’autre protège moins bien.
Les puissances à connaître
Pour comprendre pourquoi ça saute, regardez les gros consommateurs.
| Usage | Puissance courante | Circuit attendu |
|---|---|---|
| Usage Éclairage | Puissance courante Faible | Circuit attendu Circuit éclairage |
| Usage Prises courantes | Puissance courante Variable | Circuit attendu Circuit prises |
| Usage Four | Puissance courante 2 000 à 3 500 W | Circuit attendu Circuit spécialisé |
| Usage Plaques électriques | Puissance courante 4 000 à 7 000 W | Circuit attendu Circuit spécialisé 32 A selon installation |
| Usage Lave-linge | Puissance courante 1 500 à 2 500 W | Circuit attendu Circuit spécialisé |
| Usage Chauffe-eau | Puissance courante 1 200 à 3 000 W | Circuit attendu Circuit spécialisé |
| Usage Radiateurs | Puissance courante 1 000 à 2 000 W chacun | Circuit attendu Circuits chauffage dédiés |
| Usage Recharge véhicule | Puissance courante 2 300 W à 7 400 W et plus | Circuit attendu Circuit dédié obligatoire |
Les gros appareils ne devraient pas dépendre d’une multiprise ou d’un vieux circuit mal identifié.
La puissance se cache souvent dans les appareils qui chauffent : four, radiateur, bouilloire, sèche-cheveux, chauffe-eau, sèche-linge. Produire de la chaleur demande beaucoup d’énergie.
Ce que vous pouvez faire vous-même
Un particulier peut observer, repérer, nettoyer autour du tableau, tester un différentiel avec son bouton, remplacer une ampoule, débrancher un appareil suspect, noter quand une panne apparaît.
Il peut aussi apprendre à lire son tableau.
Avant de manipuler, coupez le courant
Coupez puis vérifiez l’absence de tension avant de toucher quoi que ce soit. Un réarmement se fait après avoir débranché les appareils du circuit concerné : si la protection retombe immédiatement, ne forcez pas et laissez-la coupée.
Regarder ce qui a sauté
Disjoncteur de circuit, différentiel ou disjoncteur général.
Couper les appareils
Débrancher les appareils du circuit concerné avant de réarmer.
Réarmer une seule fois
Si ça retombe immédiatement, ne pas insister.
Noter le contexte
Pluie, chauffe-eau, machine en marche, heure creuse, appareil récemment branché.
Appeler si doute
Une panne qui revient n’est pas réglée par un simple réarmement.
Ce que vous ne devriez pas faire : démonter un tableau, changer un disjoncteur sans savoir, toucher des fils sous tension, shunter une protection, remplacer un fusible par un calibre plus fort, couper la terre, bricoler une prise brûlée.

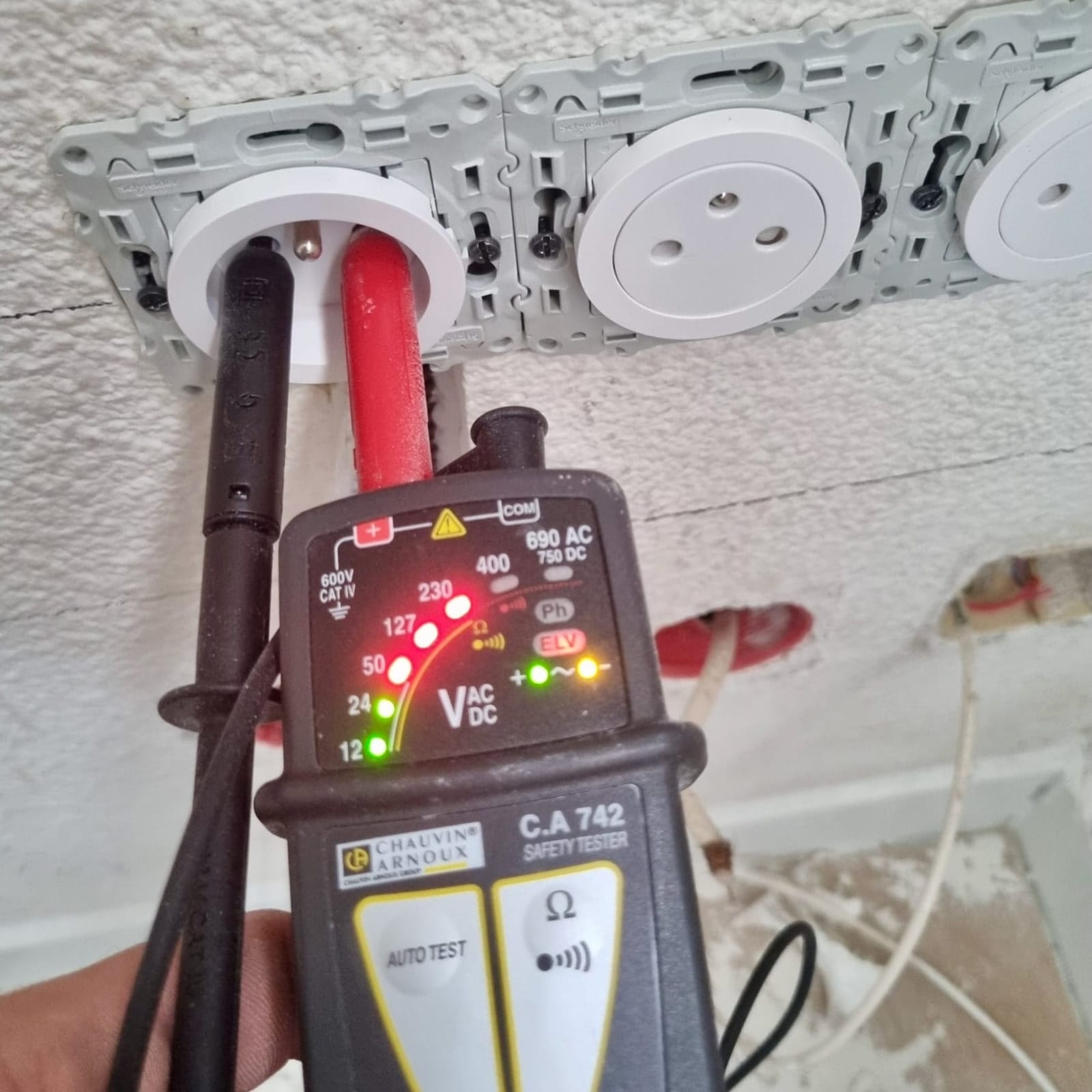

Un testeur adapté confirme la présence ou l’absence de tension. Un tournevis testeur bas de gamme n’est pas une méthode de sécurité suffisante.
Les erreurs classiques
Voici les erreurs que je vois souvent.
- Mettre une multiprise sur une multiprise pour brancher chauffage, ordinateur, lampe et chargeurs.
- Remonter un disjoncteur en boucle sans chercher pourquoi il tombe.
- Changer un calibre pour éviter que ça saute.
- Remplacer une prise brûlée sans traiter le fil abîmé derrière.
- Faire confiance aux couleurs dans une vieille installation.
- Brancher un gros appareil sur une rallonge enroulée.
- Oublier les prises extérieures quand un différentiel saute par temps humide.
Un disjoncteur qui saute n’est pas l’ennemi. C’est le messager. Le supprimer ou le renforcer sans diagnostic revient à retirer l’alarme incendie parce qu’elle fait du bruit.
Ancien logement : les signaux d’alerte
Beaucoup de logements anciens fonctionnent encore
Beaucoup de logements anciens fonctionnent encore. Ça ne veut pas dire qu’ils sont sûrs.
Les points essentiels des installations
Promotelec rappelle que les installations existantes doivent être évaluées sur des points essentiels : coupure générale, différentiel, protection contre les surintensités, terre, absence de matériels vétustes, protection contre les contacts directs.
Dans la vraie vie, les signaux d’alerte sont simples :
- prises sans terre dans cuisine ou pièces avec gros électroménager
- fusibles anciens sans repérage clair
- tableau ouvert ou sans capot
- fils apparents ou dominos accessibles
- prises qui bougent dans le mur
- odeur de chaud près d’une prise ou du tableau
- traces noires autour d’une fiche
- différentiel absent ou impossible à tester
Si vous achetez ou louez un logement ancien, le diagnostic électrique est un bon point de départ. Mais un diagnostic n’est pas une rénovation. Il signale des anomalies, il ne les corrige pas. Pour les cas typiques, lisez électricité maison ancienne et défauts électriques courants.
Un rapport de diagnostic électrique accompagne la vue générale d’un tableau Merlin Gerin : il signale les anomalies, il ne les corrige pas.
Comprendre la facture
La facture d’électricité dépend de l’énergie consommée, en kilowattheures.
Un kilowattheure, c’est un appareil de 1 000 W qui fonctionne pendant une heure. Ou un appareil de 500 W qui fonctionne pendant deux heures.
| Appareil | Temps | Énergie consommée |
|---|---|---|
| Appareil Radiateur 1 000 W | Temps 1 heure | Énergie consommée 1 kWh |
| Appareil Radiateur 2 000 W | Temps 1 heure | Énergie consommée 2 kWh |
| Appareil Lampe LED 10 W | Temps 100 heures | Énergie consommée 1 kWh |
| Appareil Four 2 500 W | Temps 1 heure | Énergie consommée 2,5 kWh |
| Appareil Box internet 15 W | Temps 24 heures | Énergie consommée 0,36 kWh |
La durée compte autant que la puissance. Un petit appareil allumé toute l’année finit par peser.
Pour économiser, il faut regarder les gros consommateurs longs : chauffage, eau chaude, cuisson, sèche-linge, vieille clim, appareils en veille permanente, congélateur ancien. Ensuite seulement, comparez le prix de l’électricité par fournisseur ou les heures creuses.
Quand appeler un électricien
Appelez dès qu’il y a un doute de sécurité.
- Disjoncteur qui retombe immédiatement après réarmement.
- Différentiel qui saute régulièrement sans cause claire.
- Prise chaude, noircie ou qui sent le brûlé.
- Tableau ancien sans différentiel 30 mA.
- Travaux dans une cuisine, salle de bain ou extérieur.
- Ajout de gros appareil : four, plaque, chauffe-eau, clim, borne de recharge.
- Achat immobilier avec diagnostic électrique défavorable.
Un bon dépannage commence par des mesures : tension, continuité de terre, isolement, courant, repérage des circuits. Deviner ne suffit pas.
Mini lexique
Si vous retenez seulement cinq choses : coupez avant de toucher, ne surchargez pas les multiprises, ne remontez pas une protection qui retombe, respectez la terre, et appelez quand une panne revient.
| Mot | Définition simple |
|---|---|
| Mot Volt | Définition simple Niveau de tension disponible |
| Mot Ampère | Définition simple Débit de courant |
| Mot Watt | Définition simple Puissance consommée ou fournie |
| Mot kWh | Définition simple Énergie facturée |
| Mot Phase | Définition simple Conducteur actif qui apporte la tension |
| Mot Neutre | Définition simple Conducteur de retour |
| Mot Terre | Définition simple Protection en cas de défaut |
| Mot Disjoncteur | Définition simple Protection contre surcharges et courts-circuits |
| Mot Différentiel | Définition simple Protection contre les fuites de courant |
| Mot Circuit spécialisé | Définition simple Circuit dédié à un appareil puissant |
3 questions
InteractifQuiz : L’électricité pour les nuls
3 questions pour vérifier les points essentiels
Choisissez une réponse
FAQ
Quelle est la différence entre volt, ampère et watt ?
Le volt mesure la tension, l’ampère mesure le courant, et le watt mesure la puissance. En logement courant, on retient souvent : watts = 230 V x ampères.
Pourquoi mon disjoncteur saute-t-il ?
Il peut sauter à cause d’une surcharge, d’un court-circuit ou d’un défaut sur le circuit. Si le même disjoncteur retombe immédiatement, il faut arrêter de réarmer et chercher la cause. Lire aussi pourquoi mon électricité saute.
À quoi sert la terre dans une prise ?
La terre sert à évacuer un courant de défaut et à faire réagir la protection. Elle est essentielle pour les appareils métalliques ou puissants, notamment en cuisine, buanderie et salle de bain.
Un différentiel remplace-t-il la terre ?
Non. Le différentiel et la terre travaillent ensemble. Un différentiel réduit le risque, mais une installation sans terre correcte reste moins sûre.
Puis-je changer une prise moi-même ?
Techniquement, certains le font. Mais il faut couper, vérifier l’absence de tension, respecter les sections, serrages et raccordements. Si la prise est brûlée ou ancienne, il vaut mieux faire contrôler le circuit.
Quel est le signe électrique le plus inquiétant ?
Une odeur de brûlé, une prise chaude, un tableau qui grésille, une trace noire ou un disjoncteur qui retombe immédiatement. Dans ces cas, coupez et faites intervenir.
Théo Desrousseaux
Artisan électricien — Yvelines (78), Hauts-de-Seine (92) et Paris Ouest
Électricien de terrain : installations, mises aux normes et dépannages au quotidien. Chaque contenu du site est rédigé et relu par ses soins.
Mon parcours → Diplômes et certifications → Charte éditoriale →
Sources officielles et références
- 1. Promotelec : NF C 15-100, norme de référence Officiel
- 2. Promotelec : référentiels concernant l’installation électrique Officiel
- 3. Promotelec : mise à la terre des immeubles existants Officiel
- 4. Promotelec : dispositifs différentiels résiduels Officiel
- 5. INRS : risque électrique Officiel
- 6. Service-public.fr : diagnostic immobilier électricité Officiel
- 7. Enedis : comprendre le compteur Linky Officiel
- 8. Legrand : révision de la norme NF C 15-100
- 9. Schneider Electric : norme électrique NF C 15-100
Recevez les nouveaux guides
Une notification par semaine dans votre navigateur, sur les nouveaux guides et les changements de norme. Aucune adresse email demandée.
Yvelines · Hauts-de-Seine · Paris Ouest
Un projet électrique dans le 78, le 92 ou Paris Ouest ?
Conseils gratuits au téléphone.
Prix annoncé avant mon déplacement
Rappel sous 24 h, 7 j/7
Prochaine étape
Calculez, comparez ou vérifiez.
Recommandé
Mon tableau est-il aux normes ?
Diagnostiquez surcharge et conformité NF C15-100 en 2 min.
Ouvrir l’outil Outil Configurateur tableau électrique Estimez rangées, différentiels et réserve avant d'acheter le tableau. Ouvrir l’outil
Guide Compteur Linky qui disjoncte : puissance ou défaut ? Compteur Linky qui disjoncte : reconnaître un dépassement de puissance, écarter un défaut et choisir la bonne action sans intervenir sous tension. Lire le guide
Guide Pourquoi mon compteur électrique saute tout le temps ? Votre électricité saute sans arrêt ? Identifiez si le problème vient d’une surcharge ou d’un défaut et suivez mes conseils pour rétablir le courant. Lire le guide
Guide Comment installer une climatisation : conseils d’électricien Installer une climatisation : circuit dédié, disjoncteur, différentiel type F, consommation de 5 à 15 A, autorisations en mairie et contrôles de fin. Lire le guide Guide Électricien autour de moi ouvert actuellement : prix Electricien autour de moi ouvert actuellement : urgences, prix réels, devis obligatoire et gestes à faire avant d’appeler pour une panne électrique. Lire le guide
Guide Compteur Linky qui disjoncte : puissance ou défaut ? Compteur Linky qui disjoncte : reconnaître un dépassement de puissance, écarter un défaut et choisir la bonne action sans intervenir sous tension. Lire le guide Guide Pourquoi mon compteur électrique saute tout le temps ? Votre électricité saute sans arrêt ? Identifiez si le problème vient d’une surcharge ou d’un défaut et suivez mes conseils pour rétablir le courant. Lire le guide Guide Comment installer une climatisation : conseils d’électricien Installer une climatisation : circuit dédié, disjoncteur, différentiel type F, consommation de 5 à 15 A, autorisations en mairie et contrôles de fin. Lire le guide Guide Électricien autour de moi ouvert actuellement : prix Electricien autour de moi ouvert actuellement : urgences, prix réels, devis obligatoire et gestes à faire avant d’appeler pour une panne électrique. Lire le guide
