Comment installer une climatisation

9 avril 2026 · Mis à jour le 23 avril 2026 Théo Desrousseaux 5 min de lecture

Vérifié le 23 avril 2026 par Théo Desrousseaux, électricien (diplômes et certifications)

Photo : Mitsubishi Electric

Différentiel type F au tableau résidentiel : protection adaptée aux circuits alimentant un moteur à variateur de vitesse comme une climatisation inverter.

En bref

La clim qui fonctionne sur une prise existante peut cacher un vrai problème : le circuit dédié doit partir du tableau.
Le différentiel type F évite souvent les déclenchements fantômes des modèles inverter.
L’unité extérieure ne se pose pas seulement où c’est pratique : copropriété, façade et mairie peuvent bloquer le projet.
Le dernier contrôle compte autant que la pose : intensité, serrages et vibrations se vérifient en charge.
Si le tableau est plein ou ancien, le chantier clim devient parfois un sujet de mise aux normes.

L’erreur la plus fréquente sur une installation de climatisation : la raccorder sur une prise murale existante.

Ce n’est pas simplement une question de confort — c’est un risque d’incendie par surcharge du câblage ou de déclenchement différentiel non anticipé. Voici ce que demande une installation propre.

Avant de tirer la ligne, vérifiez la puissance disponible avec le simulateur puissance électrique et la section du câble avec le calculateur de section câble.

Circuit dédié

Obligation pour toute climatisation — pas de partage avec d’autres appareils

Type F

Différentiel recommandé pour les climatisations inverter avec variateur

30 mA

Sensibilité du différentiel exigée par la NF C 15-100

Le circuit dédié : pourquoi c’est non négociable

Une climatisation absorbe entre 5 et 15 A selon la puissance et les conditions. Raccordée sur un circuit partagé avec d’autres appareils, elle peut provoquer des déclenchements répétitifs du disjoncteur ou, dans le pire cas, une surcharge du câblage.

Disjoncteurs magnétothermiques Schneider type C 16 ampères vus de près — Le calibre est imprimé sur la face avant, à repérer avant achat et contrôle.

Si le tableau est déjà saturé, l’ajout d’une climatisation doit être rapproché du guide tableau électrique ou d’un chiffrage de rénovation électrique d’appartement.

Le circuit dédié part du tableau directement jusqu’à l’unité intérieure :

Puissance clim	Disjoncteur recommandé	Section câble minimale	Intensité max absorbée
Puissance clim Petit split ≤ 2,5 kW	Disjoncteur recommandé 16 A	Section câble minimale 2,5 mm²	Intensité max absorbée ~10–12 A
Puissance clim Split moyen 2,5–5 kW	Disjoncteur recommandé 16 A ou 20 A selon notice	Section câble minimale 2,5 mm² ou 4 mm²	Intensité max absorbée ~12–16 A
Puissance clim Split puissant 5–9 kW	Disjoncteur recommandé 20 A ou 25 A selon notice	Section câble minimale 4 mm²	Intensité max absorbée ~16–22 A
Puissance clim Multi-split ou gros système	Disjoncteur recommandé 25 à 32 A selon notice	Section câble minimale 4 ou 6 mm²	Intensité max absorbée Voir notice fabricant

Référence indicative — la notice fabricant, elle prime

Petit split 12 A

Split moyen 16 A

Split puissant 22 A

Bornes hautes d’intensité absorbée reprises du tableau. La notice constructeur prime pour chaque modèle. — données au 23 avril 2026

Attention

Les valeurs ci-dessus sont indicatives. La notice fabricant de la climatisation spécifie les valeurs exactes applicables à votre modèle. En cas de divergence entre ce tableau et la notice, la notice a toujours raison.

Quel différentiel choisir pour une climatisation inverter ?

La majorité des climatisations vendues en France depuis 2020 sont des modèles inverter — c’est-à-dire avec un variateur de vitesse intégré qui module la puissance du compresseur.

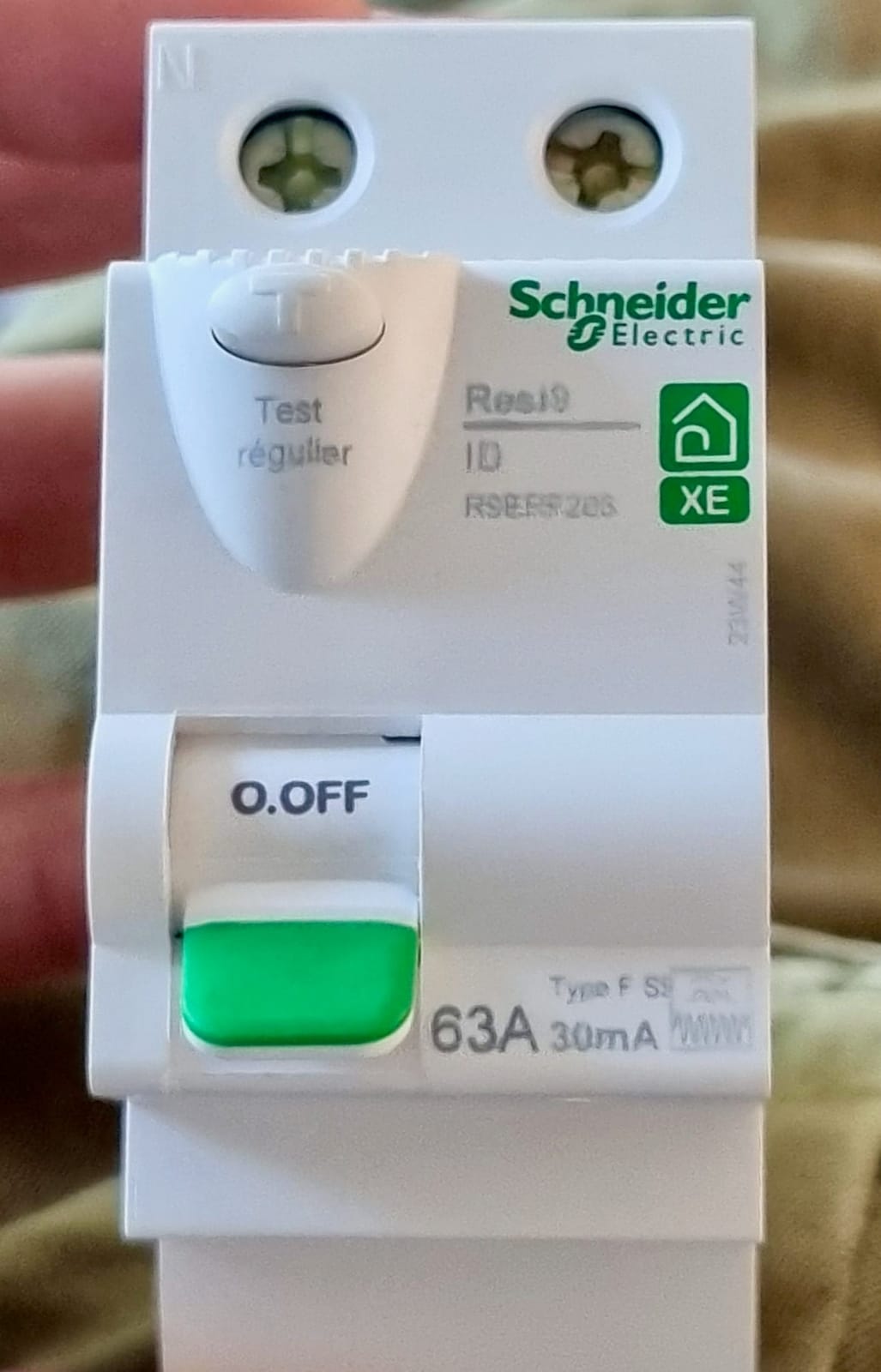

Différentiel type F Schneider Resi9 30 mA close-up — Différentiel type F Schneider Resi9 30 mA — immunité renforcée aux courants de fuite générés par les variateurs de vitesse des climatisations inverter.

Les courants de fuite du variateur

Ce variateur génère des courants de fuite à haute fréquence qui peuvent déclencher un différentiel classique de type AC, même en l’absence de défaut réel.

Type AC : protège les circuits résidentiels classiques — ne pas utiliser avec une climatisation inverter.
Type A : protège également les courants continus pulsés — accepté pour la plupart des climatisations inverter.
Type F : immunité renforcée aux déclenchements intempestifs pour les appareils à variateur de vitesse — recommandé pour les climatisations inverter modernes.
Sensibilité 30 mA : obligatoire par la NF C 15-100 pour tout circuit alimentant un appareil fixe dans un logement.

Le type F sur les circuits climatisation

Sur les chantiers récents dans le 78, j’installe systématiquement du type F sur les circuits climatisation — j’ai eu trop de retours de clients avec des déclenchements la nuit sans cause visible, résolus par un remplacement du type A en type F.

Le même raisonnement pour la pompe à chaleur

Le même raisonnement vaut pour une pompe à chaleur : moteur, variateur et différentiel doivent être pensés ensemble, pas ajoutés au hasard.

Autorisations avant la pose de l’unité extérieure

Avant de commander ou d’installer, vérifier les contraintes réglementaires :

Avant toute intervention

Coupez l’alimentation au disjoncteur, empêchez sa remise sous tension si possible et vérifiez l’absence de tension au VAT.

Urgence électrique dans le 78, le 92 et Paris Ouest

Sélectionnez votre situation

Que constatez-vous avec votre climatisation ?

Déclaration préalable de travaux

Si l’unité extérieure est visible depuis la voie publique, une déclaration préalable en mairie est généralement requise. Délai d’instruction : 1 à 2 mois.

Accord du syndic en copropriété

L’installation d’une unité extérieure sur les parties communes (façade, toiture) nécessite l’accord du syndic ou d’une AG. Sur le balcon privatif, la déclaration préalable en mairie peut suffire selon le règlement de copropriété.

Secteur ABF ou secteur sauvegardé

En secteur protégé (Architecte des Bâtiments de France), l’accord préalable de l’ABF est obligatoire. Certaines communes refusent les unités extérieures en façade sur rue.

Règlement local d’urbanisme

Certains PLU (Plan Local d’Urbanisme) imposent des contraintes d’implantation spécifiques. Vérifier auprès du service urbanisme de la commune.

Conseil

En copropriété, vérifier le règlement de copropriété avant d’engager des frais d’installation. Certains règlements anciens interdisent les unités extérieures en façade de manière générale — une modification de règlement nécessite une AG.

Dimensionner l’alimentation à partir de la notice

Le calibre du disjoncteur et la section des conducteurs ne se déduisent pas de la puissance commerciale affichée sur la climatisation. Relevez sur la notice de l’unité extérieure la puissance absorbée maximale, le courant maximal, les protections prescrites et les conditions d’installation.

La puissance frigorifique en kilowatts ne correspond pas directement au courant électrique à protéger.

Le circuit doit être calculé et posé selon le matériel, la longueur, le mode de pose et l’installation existante. Un câble qui traverse une zone chaude, passe en gaine chargée ou alimente un multi-split peut demander un choix différent d’un petit split proche du tableau.

L’installateur de climatisation et l’électricien doivent donc se coordonner avant le passage des gaines et la fermeture des doublages.

Retour de chantier

La notice du fabricant et les caractéristiques de l’installation priment sur tout tableau indicatif. Si le tableau est plein, si le différentiel est inadapté ou si le cheminement n’est pas réalisable proprement, on traite ce point avant la mise en service.

Raccordement électrique et circuit frigorifique : à distinguer

Une climatisation fixe comporte une alimentation électrique et un circuit frigorifique. La mise en service du circuit frigorifique, le contrôle d’étanchéité et la manipulation des fluides relèvent d’un professionnel qualifié pour cette opération.

Tirer un câble ou ajouter une protection au tableau ne donne pas le droit de raccorder ni de mettre en service le fluide.

Cette séparation aide aussi à planifier le chantier : alimentation disponible, percements, évacuation des condensats, support de l’unité extérieure et accès de maintenance se vérifient avant le rendez-vous de mise en service.

Une unité extérieure posée sans accès, une évacuation mal conçue ou une ligne électrique improvisée créent des reprises coûteuses.

Au moment de réceptionner l’installation, demandez la notice, les références des protections posées et les consignes de coupure. Gardez-les avec les documents de l’appareil : ils serviront lors de l’entretien ou d’un dépannage.

Contrôler les pressions d’une clim (attestation frigoriste requise)

Préparer l’entretien dès la pose

L’alimentation doit pouvoir être identifiée et isolée sans ambiguïté. Étiquetez le départ au tableau et conservez un accès au disjoncteur comme à l’unité extérieure. Une maintenance correcte comprend aussi le nettoyage prévu par le fabricant et le contrôle du fonctionnement par un professionnel lorsque l’appareil le demande.

Tableau Legrand avec étiquettes de repérage, différentiel type A et disjoncteurs

Ne masquez pas les câbles ou les évacuations derrière un habillage impossible à démonter. Une finition propre protège le matériel tout en laissant les opérations de contrôle réalisables. C’est ce qui évite de devoir déposer une partie de l’installation pour une vérification simple.

Contrôle final après installation

Le contrôle en charge est la partie que les installateurs sautent le plus souvent. C’est pourtant là que les problèmes se détectent avant qu’ils ne deviennent des pannes.

Mesure d’intensité en charge réelle : pince ampèremétrique sur le câble d’alimentation en mode refroidissement pleine puissance — vérifier que l’intensité est dans la plage normale indiquée par la notice.
Contrôle des serrages : les bornes de raccordement au niveau de l’unité intérieure et du tableau doivent être serrées au couple recommandé — un bornier desserré chauffe et finit par claquer.
Absence de vibrations : le câble côté unité extérieure ne doit pas vibrer sous l’effet du compresseur — utiliser des colliers anti-vibrations si nécessaire.
Test du différentiel : déclencher le différentiel avec le bouton test en charge pour vérifier le fonctionnement.

Le différentiel type F sur les circuits clim, c’est une habitude que j’ai prise après plusieurs interventions pour déclenchements intempestifs nocturnes. Un client qui appelle parce que sa clim s’arrête toutes les nuits, ça se règle en 30 minutes et un différentiel à 25 €. Autant le mettre directement.

Théo Desrousseaux Électricien Yvelines

Les éléments qui doivent rester accessibles

Une pose propre ne se juge pas à la façade seule. L’étiquette signalétique, le cheminement de l’évacuation et l’accès aux organes de maintenance doivent rester lisibles et atteignables.

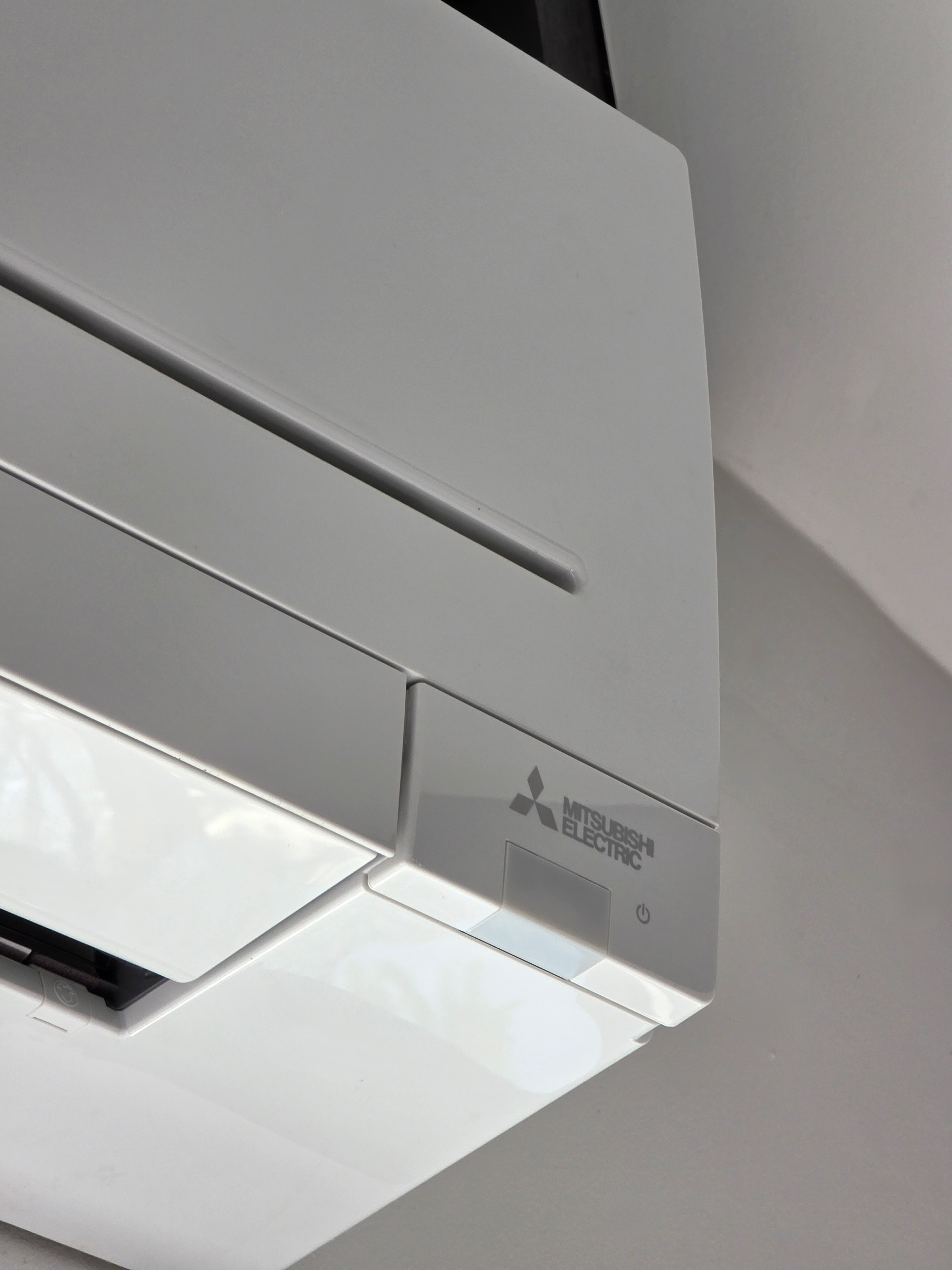

Climatiseur split Mitsubishi Electric posé en intérieur

Étiquette signalétique d’un climatiseur Mitsubishi

L’entretien se prépare aussi dès l’installation. Les ailettes, les connexions et les éléments électroniques ne doivent jamais être enfermés derrière un habillage impossible à déposer.

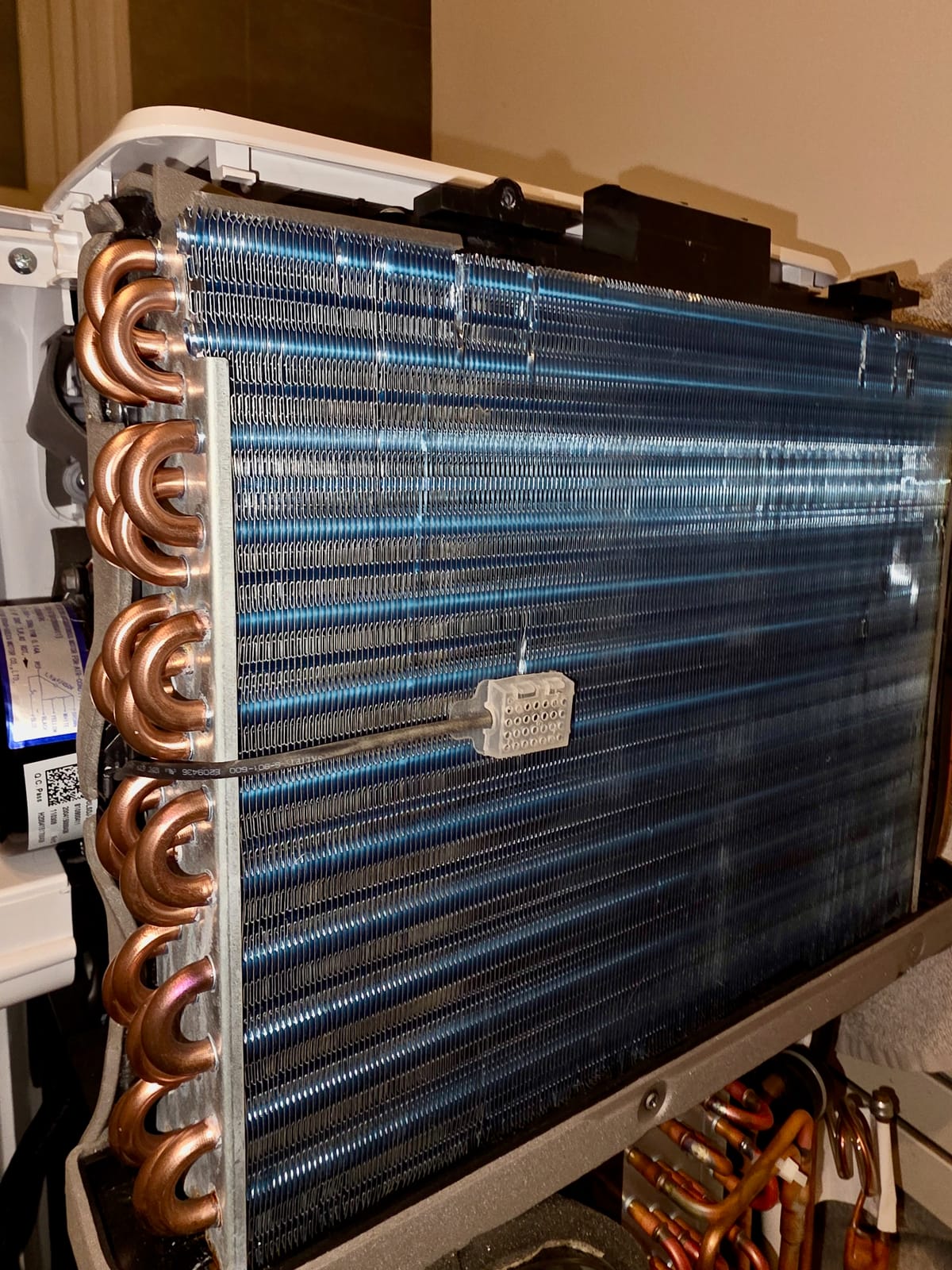

Ailettes fragiles d’un radiateur de climatiseur démonté

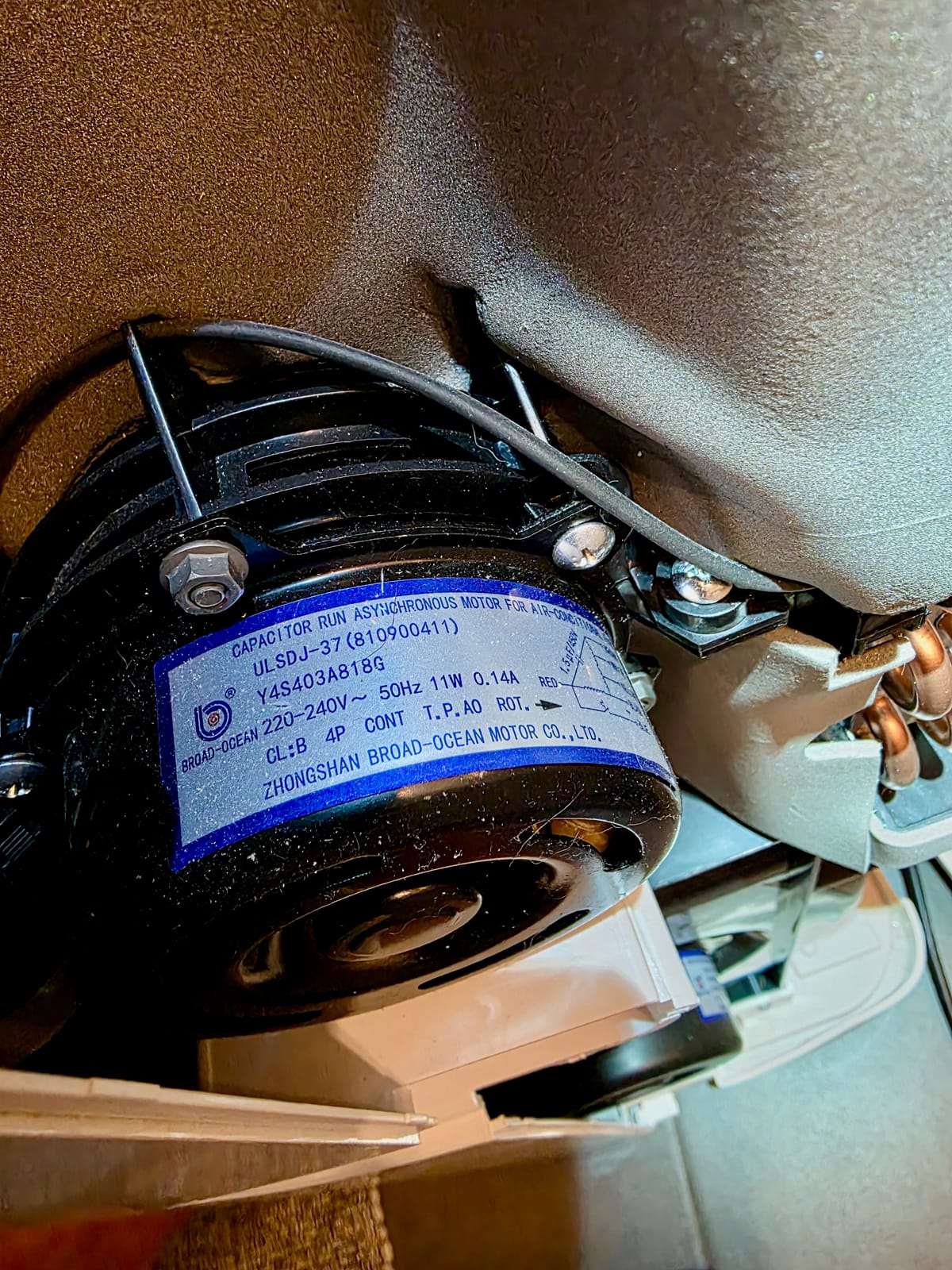

Moteur et circuits cuivre à l’intérieur d’un climatiseur

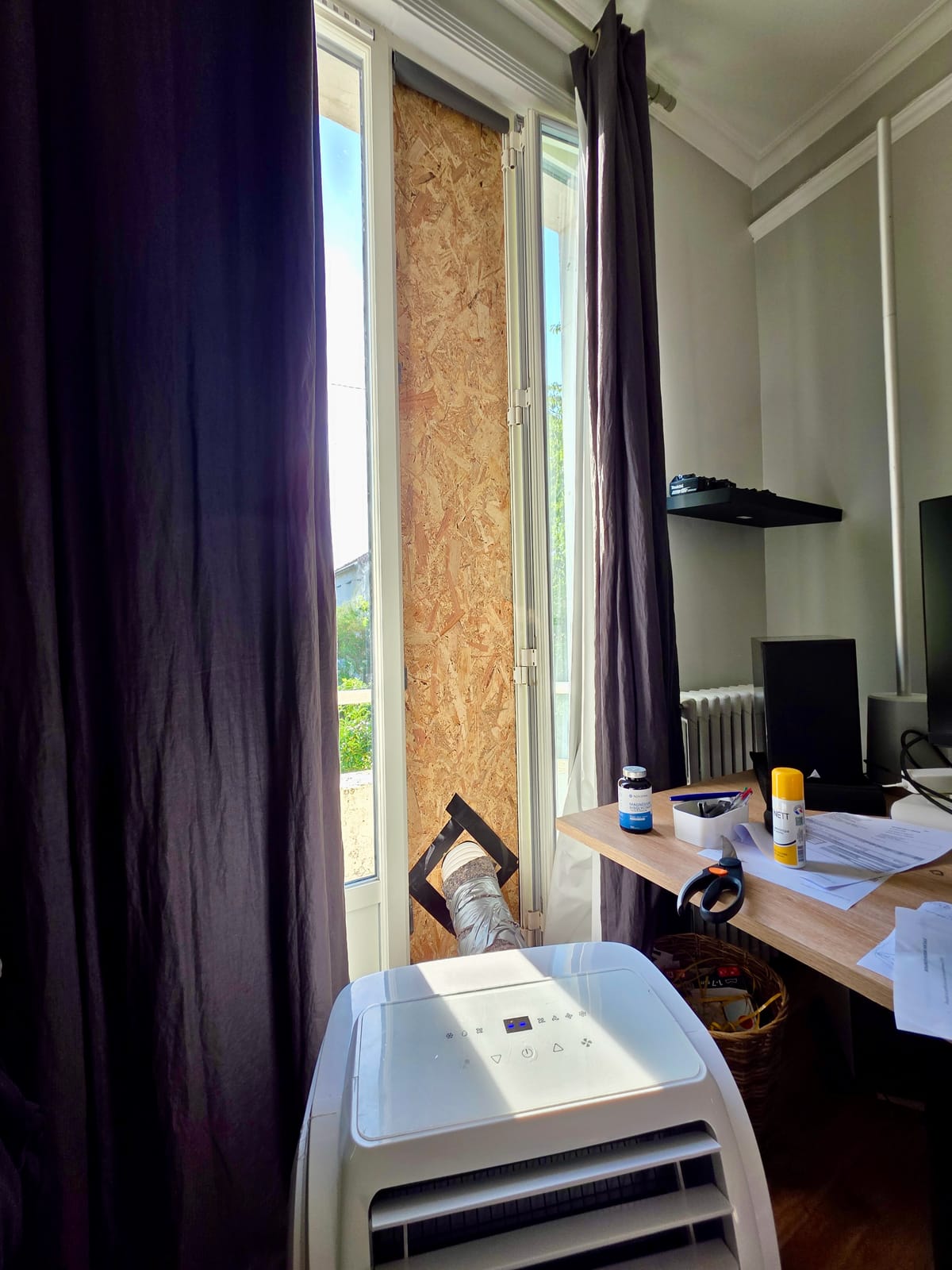

Un appareil mobile reste une solution ponctuelle. Sa puissance et son évacuation de chaleur limitent son efficacité face à une installation fixe correctement dimensionnée.

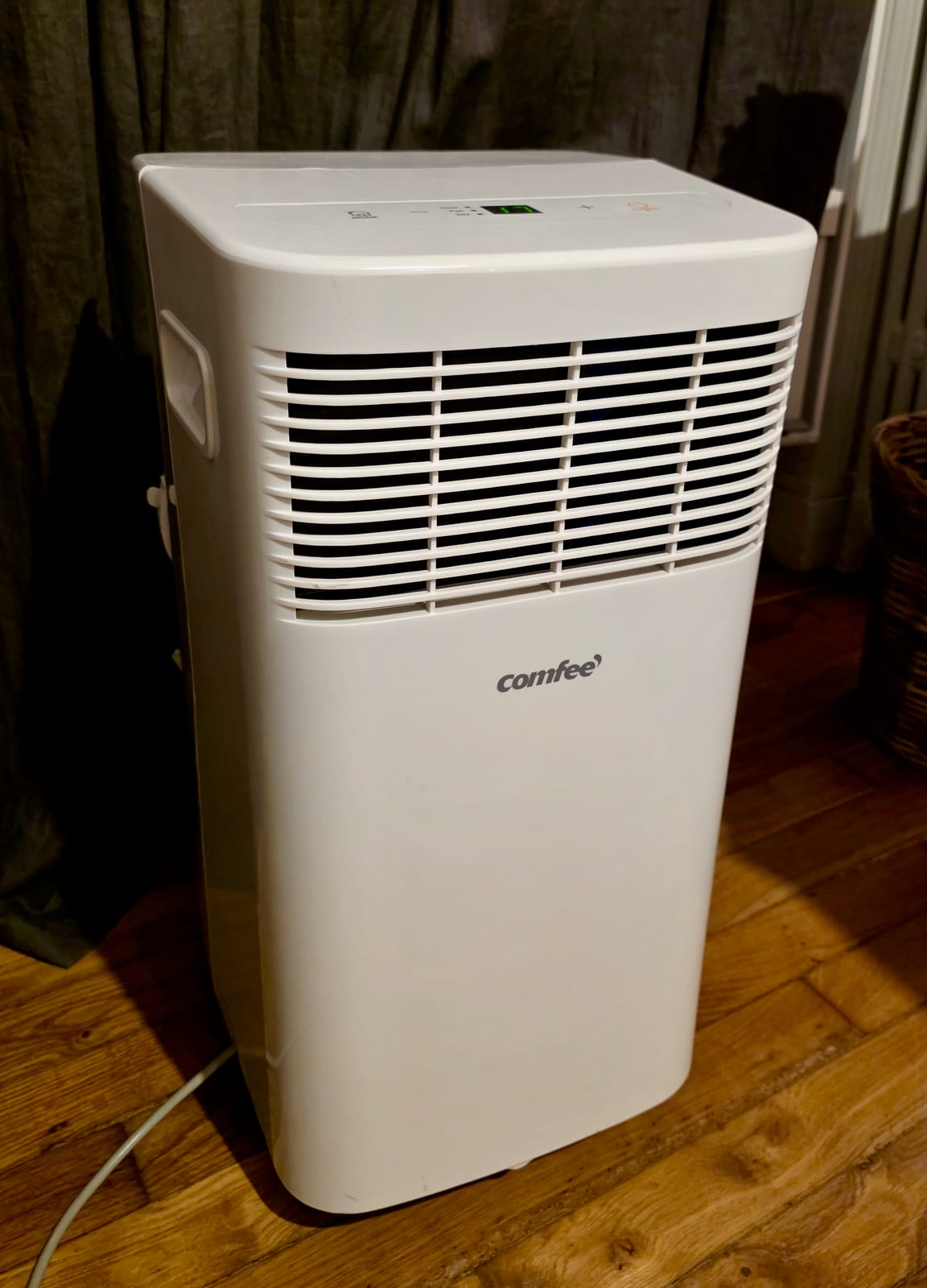

Climatiseur mobile Comfee blanc — Un climatiseur mobile peut dépanner une pièce, mais ne remplace pas le rendement et le confort d’un split bien installé.

Quiz : les repères utiles

Choisissez une réponse

Peut-on brancher une climatisation sur une prise murale standard ?

Non — une climatisation doit obligatoirement être raccordée sur un circuit dédié depuis le tableau. Brancher une climatisation sur une prise murale partagée avec d’autres appareils crée un risque de surcharge du câblage. De plus, les fabricants conditionnent souvent leur garantie à l’existence d’un circuit dédié.

Quelle est la différence entre un différentiel type A et type F ?

Le type A protège contre les courants alternatifs et les courants continus pulsés — suffisant pour la plupart des appareils. Le type F ajoute une immunité renforcée aux courants à haute fréquence générés par les variateurs de vitesse, présents dans toutes les climatisations inverter modernes. Le type F évite les déclenchements sans défaut réel.

Faut-il un permis de construire pour installer une climatisation ?

Pour une unité intérieure seule, aucune autorisation n’est nécessaire. Pour l’unité extérieure, une déclaration préalable de travaux en mairie est généralement requise si elle est visible depuis la voie publique. En secteur ABF, l’accord de l’Architecte des Bâtiments de France est obligatoire. Vérifier auprès du service urbanisme de votre commune.

Combien coûte l’installation électrique d’une climatisation par un électricien ?

La partie électrique seule — création du circuit dédié, disjoncteur, différentiel adapté et raccordement — coûte entre 200 et 500 € TTC en Île-de-France selon la longueur du circuit et l’état du tableau. Si le tableau est complet ou vétuste, prévoir un surcoût pour modification ou remplacement.

La climatisation peut-elle déclencher le différentiel général ?

Oui, si le différentiel général est de type AC et que la climatisation est un modèle inverter. Le variateur génère des courants de fuite à haute fréquence qui déclenchent certains types AC. La solution : soit remplacer le différentiel du circuit clim par un type F, soit installer un différentiel type F en tête du circuit clim, ce qui protège le reste de l’installation des déclenchements intempestifs.
