En bref
Un tableau électrique plein ne se résout pas en poussant les fils pour glisser un disjoncteur. La place visible n’est qu’un des critères. Le nouveau circuit doit aussi trouver un différentiel adapté, une alimentation propre, un bornier accessible et un coffret qui se referme sans contraindre les conducteurs.
Le diagnostic conduit généralement à quatre solutions : utiliser une vraie réserve existante, ajouter un coffret accolé, créer un tableau divisionnaire pour une zone distincte ou remplacer le tableau. Le choix dépend de l’état de l’installation et du projet, pas du prix d’un module isolé.
Avant d’ouvrir le tableau
Coupez l’alimentation au disjoncteur de branchement, empêchez toute remise sous tension et vérifiez l’absence de tension avec un VAT. Un capot retiré expose des bornes d’arrivée qui peuvent rester dangereuses selon l’architecture. Si vous ne savez pas identifier les parties concernées par la coupure, n’ouvrez pas le coffret.
Diagnostic
Réponse immédiatePuis-je encore ajouter un circuit ?
Trois questions pour traiter un tableau plein
Sélectionnez votre situation
Voyez-vous une trace de chauffe, une odeur ou un appareil déformé au tableau ?
| État constaté | Solution probable | Décision avant travaux |
|---|---|---|
| État constaté Un ou plusieurs modules réellement libres | Solution probable Ajout dans le coffret | Décision avant travaux Contrôler rangée, différentiel et compatibilité |
| État constaté Coffret récent mais sans réserve | Solution probable Extension accolée | Décision avant travaux Prévoir alimentation, capotage et peignes adaptés |
| État constaté Nouvelle zone avec plusieurs circuits | Solution probable Tableau divisionnaire | Décision avant travaux Dimensionner la liaison et les protections |
| État constaté Fusibles, chauffe ou câblage confus | Solution probable Remplacement ou reprise | Décision avant travaux Diagnostiquer l’installation complète |
| État constaté Projet puissant ou évolutif | Solution probable Étude globale | Décision avant travaux Vérifier abonnement, tableau et ligne |
Le nombre de modules libres ne suffit jamais à choisir la solution.
Un tableau est matériellement plein lorsque toutes les positions modulaires sont occupées. Il peut aussi être fonctionnellement saturé alors qu’un cache libre reste visible.
Tableau de copropriété en majorité libre
Seules quatre positions sont occupées à l'extrémité droite (interrupteur différentiel et disjoncteur) ; la majorité des modules reste libre. Ce tableau est loin d'être matériellement plein et la saturation fonctionnelle n'est pas en cause.
Ce cas arrive si la rangée comporte déjà huit circuits sous le même dispositif différentiel, si le différentiel n’est pas adapté au nouvel usage, si le peigne ne peut pas être prolongé proprement ou si les borniers sont déjà encombrés. Obligation NF C 15-100-10
Un emplacement peut également être inutilisable parce qu’un contacteur, un parafoudre ou une alimentation modulaire demande plus d’un module. Un projet de chauffe-eau, de borne, de climatisation ou de domotique ne se réduit pas toujours à un disjoncteur d’une largeur.

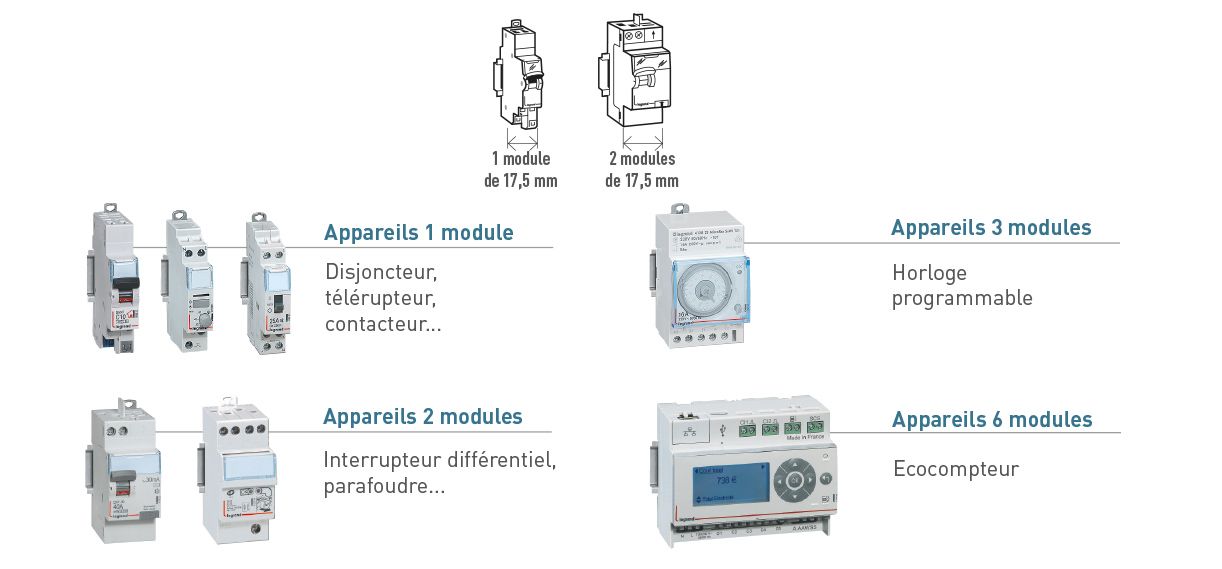

Un module correspond généralement à 17,5 mm de largeur. Certains appareils en occupent deux, trois ou davantage. Le cache blanc devant un emplacement ne dit rien sur ce qui se passe derrière.
Pour une installation conçue ou étendue, le coffret doit conserver une réserve. Les synthèses fabricants de la NF C 15-100 retiennent 20 % d’emplacements disponibles, avec des modalités particulières selon le logement. Obligation NF C 15-100-10
Cette réserve n’est pas décorative. Elle évite de remplacer le tableau à chaque ajout de circuit et laisse de la place pour les appareils auxiliaires, les évolutions énergétiques et un câblage lisible. Un configurateur de tableau électrique aide à estimer cette capacité avant la commande, sans remplacer le relevé sur site.
Attention
Un tableau sans cache libre n’est pas forcément dangereux en fonctionnement. Il devient problématique dès qu’un nouveau circuit est nécessaire ou que les conducteurs empêchent la fermeture correcte du capot.
Le projet commence par le circuit à créer : prises, éclairage, four, lave-linge, climatisation, portail, atelier, pompe ou recharge. Chaque usage impose sa section, son calibre, son type de différentiel et parfois plusieurs appareils modulaires.
Le guide pour tirer une ligne depuis le tableau traite le câble, le cheminement et la protection du circuit. Ici, la question reste celle de l’accueil de ce départ dans un coffret déjà chargé.
Un relevé utile comprend le nombre de rangées, la largeur de chacune, les références des appareils, les circuits repérés et les espaces obturés. Il faut aussi photographier les étiquettes avant toute intervention.
Porte ouverte, regardez les anomalies visibles sans retirer le capot : plastique bruni, odeur, appareil déformé, trace de suie, bruit ou obturateur manquant. Une odeur de brûlé au tableau impose de couper et de faire contrôler l’installation, pas de planifier une extension.
Capot retiré et installation sécurisée, le diagnostic porte sur les peignes, les longueurs de conducteurs, les borniers de neutre et de terre, le serrage, les mélanges de gammes et la présence d’une protection différentielle cohérente.
Un interrupteur différentiel ne reçoit pas un nombre illimité de départs. La limite de huit circuits en aval reste un repère central de la NF C 15-100. Obligation NF C 15-100-10
Son type compte aussi. Les appareils susceptibles de produire certaines composantes de courant de défaut demandent une protection différentielle adaptée. Le guide type A ou type AC pour le four montre pourquoi une place libre sous la mauvaise protection ne valide pas un départ.
Le calibre du différentiel se vérifie selon l’architecture et les circuits placés dessous. Déplacer un disjoncteur d’une rangée à l’autre pour gagner une place peut donc créer un mauvais groupement, même si le peigne semble compatible.
Deux disjoncteurs de même largeur ne sont pas automatiquement interchangeables. Les peignes, bornes d’alimentation, auxiliaires et systèmes embrochables dépendent des gammes.
Mélanger des références sans documentation peut laisser une dent mal engagée, un capot qui force ou une alimentation improvisée. Le comparatif Legrand ou Schneider explique pourquoi la cohérence des accessoires compte davantage que le logo seul.

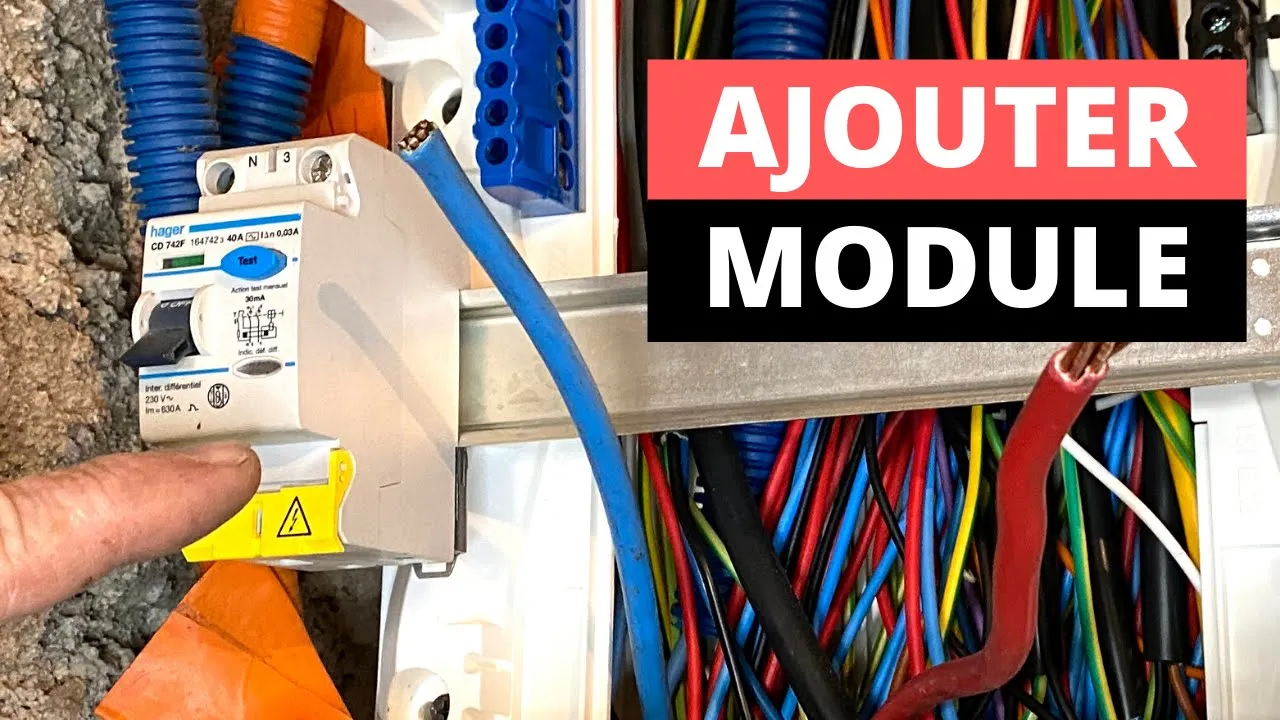

C’est le cas le plus simple. Le tableau est récent, le coffret ferme correctement, un module est libre et la rangée peut recevoir le nouveau départ.
Il faut encore vérifier le nombre de circuits sous le différentiel, son type, son dimensionnement, la compatibilité du disjoncteur et l’accès aux borniers. Une réserve mécanique n’est exploitable que si ces conditions sont réunies.
Le circuit neuf doit être repéré sur la façade et sur le schéma. L’étiquette « prise garage » est plus utile que « disj 20 A ». Elle permet de comprendre l’usage sans retirer le capot.
Réorganiser une rangée est possible lorsque l’architecture reste conforme et documentée. Ce n’est pas un jeu de taquin.
Déplacer un départ peut imposer de reprendre le peigne, de rallonger proprement des conducteurs et de maintenir phase et neutre sous le même différentiel. Si les fils sont tendus ou les références incompatibles, mieux vaut ne pas forcer cette solution.
Les modules compacts ne doivent pas être choisis uniquement pour gagner quelques millimètres. Un appareil de protection se choisit d’abord pour sa fonction, son calibre, son pouvoir de coupure et sa compatibilité.
Un coffret d’extension est pertinent quand le tableau principal est sain, récent et correctement protégé, mais qu’il manque quelques modules. Il peut recevoir une nouvelle rangée ou un petit groupe cohérent d’appareils.
Le coffret se pose au contact ou à proximité immédiate du tableau, dans l’espace technique prévu. L’ensemble doit rester accessible, fermé, obturé et lisible.
L’alimentation entre coffrets ne se fait pas avec des fils ajoutés au hasard sous les premières bornes disponibles. Elle se conçoit selon les appareils, les borniers et les accessoires prévus par le fabricant.
| Avantage | Limite | Bon cas d’usage |
|---|---|---|
| Avantage Conserve le tableau sain | Limite Demande de la place sur la GTL | Bon cas d’usage Quelques circuits supplémentaires |
| Avantage Coût contenu | Limite Architecture à documenter | Bon cas d’usage Cuisine, climatisation, automatismes |
| Avantage Ajoute une vraie réserve | Limite Compatibilité à vérifier | Bon cas d’usage Coffret récent mais saturé |
| Avantage Évite de rallonger tous les circuits | Limite Ne corrige pas la vétusté | Bon cas d’usage Installation existante propre |
Le coffret accolé étend un tableau sain. Il ne répare pas un tableau dégradé.
Le petit coffret doit être prévu pour la distribution électrique, avec rail, enveloppe, obturateurs et tenue adaptés. Une boîte de dérivation ne remplace pas une enveloppe de tableau.
Il faut conserver une coupure compréhensible et un repérage commun. Si l’extension ressemble à un second tableau autonome alors qu’elle alimente une zone entière, la logique du tableau divisionnaire devient plus appropriée.
Le tableau divisionnaire convient lorsqu’on ajoute plusieurs circuits dans une même zone : garage, atelier, étage, extension ou dépendance. Une seule liaison part du tableau principal et la distribution se fait localement.
Cette architecture réduit le nombre de câbles ramenés au tableau principal et offre une coupure proche des usages. Elle demande toutefois une liaison dimensionnée, une protection amont et des protections locales.
Le schéma de branchement d’un tableau divisionnaire détaille ces éléments. Un tableau secondaire ne sert pas à libérer artificiellement une rangée pour un seul circuit situé juste à côté du tableau principal.
Si le tableau principal contient des fusibles, des conducteurs non repérés ou des traces de chauffe, raccorder un coffret neuf dessus ne traite pas la faiblesse amont. La base doit être sécurisée avant l’extension.
Porte-fusibles anciens
Reconnaître les porte-fusibles en façade oriente vers une reprise de l'installation avant toute extension.
Le divisionnaire n’augmente pas la puissance disponible. Il distribue l’installation autrement. Une pompe à chaleur, une borne ou un atelier peut aussi conduire à vérifier l’abonnement et le dimensionnement général.
Retour de chantier
Une extension accolée ajoute de la place au tableau principal. Un tableau divisionnaire organise une zone distincte. Cette différence évite de créer deux coffrets là où un seul tableau plus grand serait plus lisible.
Le remplacement devient rationnel lorsque le coffret est ancien, trop petit et difficile à étendre proprement. C’est souvent le cas avec des porte-fusibles, des différentiels absents ou incomplets, des fils courts et plusieurs générations de matériel.
Tableau ancien à fusibles
Un tableau des années 1970 à porte-fusibles oriente vers un remplacement plutôt qu’une extension de quelques modules.
Un tableau neuf permet de repartir sur un schéma lisible, de répartir les circuits, de choisir les différentiels adaptés et de retrouver une réserve. Il ne corrige pas automatiquement les défauts des circuits dans les murs.
La différence entre mise en sécurité et mise aux normes reste importante. Remplacer le coffret peut traiter des points majeurs sans transformer toute l’installation ancienne en installation neuve.
Le remplacement doit inclure le repérage des circuits existants. Sans identification préalable, on déplace le désordre dans un coffret neuf.
Le budget dépend du nombre de rangées, des protections, des reprises de conducteurs et des essais. Le guide sur le prix d’une rénovation électrique de maison donne un cadre plus large quand le tableau n’est qu’un poste du chantier.
La première est de supprimer un disjoncteur jugé inutile sans identifier son circuit. Un départ non utilisé aujourd’hui peut alimenter un équipement saisonnier, une commande ou une zone peu visitée.
La deuxième consiste à raccorder le nouveau circuit sous un disjoncteur existant. Cette pratique mélange les usages, complique le dépannage et peut dépasser les limites du circuit.
La troisième est de déplacer tous les départs sur une rangée sans vérifier le différentiel. Gagner un module peut alors surcharger l’architecture ou dépasser la limite de circuits.
La quatrième est de retirer un obturateur et de laisser l’ouverture en façade. Le coffret doit empêcher l’accès aux parties actives.
Disjoncteurs et obturateurs Hager
Un emplacement laissé ouvert en façade donne accès aux parties actives : il doit recevoir son obturateur.
La cinquième est de monter un coffret secondaire sans schéma, puis de répartir phase et neutre sur des protections différentes. Les déclenchements apparaissent parfois seulement lorsqu’un appareil est branché.
Attention
Ne remplacez jamais un disjoncteur par un calibre supérieur pour éviter les déclenchements. Le disjoncteur protège les conducteurs. Augmenter le calibre sans vérifier leur section peut créer un échauffement dans les murs.
Une prise ou un éclairage proche du tableau peut tenir dans une réserve existante, si le diagnostic de la rangée est favorable. Le cheminement du câble et le nombre de points restent traités séparément.
Un four, un lave-linge ou une climatisation demande un circuit spécialisé ou dédié. La place à réserver comprend le disjoncteur et parfois un différentiel ou un appareil de commande adapté.
Pour une borne de recharge, l’étude porte sur la puissance, la protection dédiée, le pilotage et les règles IRVE. Un module libre ne valide pas ce projet.
Pour un garage avec éclairage, prises, porte et atelier, le tableau divisionnaire peut être cohérent. Pour un seul portail, une ligne dédiée reste souvent plus lisible.
| Projet | Place modulaire | Architecture à étudier |
|---|---|---|
| Projet Éclairage ou prises | Place modulaire Au moins le départ adapté | Architecture à étudier Réserve ou extension accolée |
| Projet Four, lave-linge, climatisation | Place modulaire Protection dédiée | Architecture à étudier Rangée et différentiel adaptés |
| Projet Chauffe-eau | Place modulaire Disjoncteur et commande selon projet | Architecture à étudier Extension si plusieurs modules manquent |
| Projet Garage ou dépendance | Place modulaire Plusieurs départs | Architecture à étudier Tableau divisionnaire possible |
| Projet Recharge de véhicule | Place modulaire Protections spécifiques | Architecture à étudier Étude IRVE et puissance disponible |
L’usage détermine les protections. La place se calcule ensuite.
L’intervention sûre commence par un relevé hors raccordement. L’électricien identifie le projet, les circuits existants, les références du matériel et les anomalies qui changent le devis.
Sécuriser l’installation
Couper, empêcher la remise sous tension et vérifier l’absence de tension avant toute manipulation.
Identifier le circuit à créer
Définir usage, puissance, section, protection et cheminement sans choisir la solution de coffret trop tôt.
Contrôler le tableau
Vérifier rangées, différentiels, peignes, borniers, conducteurs, terre, repérage et traces de chauffe.
Choisir l’architecture
Valider réserve existante, coffret accolé, tableau divisionnaire ou remplacement complet.

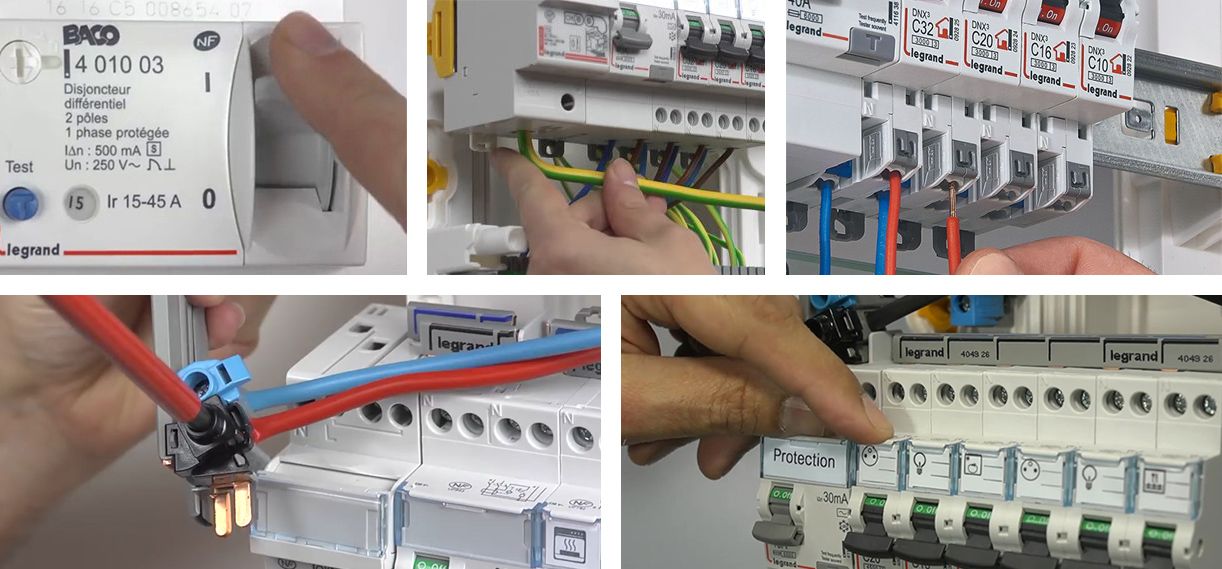

Raccorder et repérer
Employer du matériel compatible, serrer selon les prescriptions et mettre à jour les étiquettes et le schéma.
Tester avant livraison
Contrôler protections, continuité, fonctionnement du circuit et fermeture sans contrainte du coffret.
Après remise sous tension, le contrôle ne se limite pas au fonctionnement de l’appareil. Il faut vérifier l’absence de déclenchement anormal, de bruit, d’odeur et d’échauffement.
Le tableau doit fermer sans fil pincé et chaque ouverture de façade doit recevoir son obturateur. La réserve restante doit apparaître clairement sur le schéma.
L’ajout courant d’un circuit dans un logement déjà alimenté ne déclenche pas systématiquement une visite du CONSUEL. Les exigences changent pour une installation neuve, une rénovation totale, certaines rénovations partielles ou une mise en service.
Le formulaire CONSUEL distingue notamment la mise en sécurité sans création de circuits et la rénovation partielle avec création de nouveaux circuits. Le périmètre exact dépend des travaux et de la situation de raccordement.
Même sans attestation nouvelle, la partie créée doit respecter les règles applicables. L’absence de contrôle externe ne transforme pas un raccordement improvisé en solution acceptable.
3 questions
InteractifQuiz : Tableau électrique plein : comment ajouter un circuit ?
3 chiffres cités dans ce guide
Choisissez une réponse
Oui, mais seulement après avoir créé une vraie place modulaire dans une architecture conforme. Il faut contrôler le différentiel, les peignes, les borniers et la compatibilité du matériel. Tasser les fils ou doubler une borne n’est pas une solution.
La NF C 15-100 limite à 8 circuits le nombre de départs placés en aval d’un même dispositif différentiel dans le logement. Son type et son dimensionnement doivent aussi correspondre aux circuits concernés.
Oui si le coffret, son alimentation, son enveloppe, ses protections et son repérage sont correctement conçus. Il convient surtout à un tableau récent et sain auquel il manque quelques modules.
Pas toujours. Une réserve exploitable ou un coffret accolé peut suffire. Le remplacement devient pertinent avec des fusibles, des traces de chauffe, des borniers saturés ou une architecture devenue illisible.
Le coffret accolé agrandit le tableau principal. Le tableau divisionnaire distribue plusieurs circuits dans une zone distincte, au moyen d’une liaison protégée et dimensionnée depuis le tableau principal. Le choix dépend aussi du peigne vertical.
Pas uniquement parce que tous les modules sont occupés. Il devient dangereux si le capot ferme mal, si les fils sont contraints, si des bornes chauffent ou si un ajout est réalisé sans protection adaptée. Les traces de chauffe et odeurs imposent une coupure et un diagnostic.
