Circuits spécialisés obligatoires

Un circuit spécialisé alimente un appareil ou une fonction déterminée depuis son propre disjoncteur. Il ne se partage pas avec les prises du plan de travail, l’éclairage ou les prises du séjour. Cette séparation permet d’adapter la section, la protection et le dispositif différentiel à l’usage.

La difficulté vient du mot « obligatoire ». Une première liste s’applique au logement même avant de connaître tous les appareils. Une seconde dépend des équipements effectivement installés : chauffe-eau, chauffage électrique, climatisation, volets roulants ou borne de recharge.

Une troisième relève du confort ou d’une précaution utile, sans être une obligation générale.

La NF C 15-100 a été restructurée en une série de normes en 2024. La partie NF C 15-100-10, publiée par AFNOR en août 2024, traite des installations électriques à basse tension dans les logements.

Les guides Promotelec, Schneider Electric et Legrand permettent d’en lire les prescriptions pratiques sans confondre minimum réglementaire et habitudes de chantier.

La liste minimale obligatoire dans un logement

Dans un logement courant, la base est la suivante Obligation NF C 15-100-10 :

1. un circuit pour la cuisinière ou la plaque de cuisson ;
2. trois circuits spécialisés au minimum pour alimenter individuellement des appareils tels que le lave-linge, le lave-vaisselle, le sèche-linge ou le four indépendant.

Le premier circuit est précisément défini : 32 A en monophasé, avec des conducteurs en cuivre de 6 mm², ou 20 A en triphasé selon la configuration. Une plaque et une cuisinière électrique complète relèvent de ce départ cuisson.

Le détail du raccordement est traité dans mon guide sur le disjoncteur d’une plaque à induction.

Les trois autres départs sont choisis selon l’équipement prévu. Promotelec cite le lave-linge, le lave-vaisselle, le sèche-linge et le four indépendant. Il ne faut donc pas comprendre « trois appareils imposés dans chaque logement », mais trois possibilités d’alimentation spécialisée à prévoir parmi les usages concernés.

Une prise domestique 16 A et un disjoncteur 20 A ne sont pas contradictoires. 16 A désigne le courant assigné de la prise, tandis que le disjoncteur protège le circuit câblé en 2,5 mm², avec un calibre maximal de 20 A. Un électricien peut retenir un calibre inférieur si l’appareil ou les conditions de pose le demandent.

Quels appareils retenir pour les trois circuits spécialisés ?

Le plan d’aménagement tranche la question. Si la cuisine comprend un four indépendant et un lave-vaisselle, et si une buanderie reçoit un lave-linge, ces trois appareils occupent logiquement les trois départs minimaux. Un sèche-linge prévu dès les travaux ajoute alors un quatrième départ spécialisé.

Dans une autre maison, le four peut être intégré à une cuisinière alimentée par le circuit cuisson. Les trois départs peuvent alors servir au lave-linge, au lave-vaisselle et au sèche-linge. La norme fixe une capacité minimale ; elle n’interdit pas de dépasser ce nombre.

Le four indépendant mérite son propre circuit. Sa puissance et son mode de raccordement doivent être lus sur la plaque signalétique et la notice. Mon article sur le branchement d’un four encastrable sur une prise 16 A explique ce point sans reprendre ici toute la procédure.

Le lave-linge fait partie des usages à isoler. Son circuit doit aussi être placé sous un dispositif différentiel adapté. Le type de différentiel ne se choisit pas en comptant seulement les modules disponibles : certains appareils produisent des composantes de défaut que le type A doit détecter.

Le lave-vaisselle et le sèche-linge ont chacun leur départ lorsqu’ils sont retenus. Brancher les deux sur une multiprise, ou repiquer la prise spécialisée pour alimenter un autre appareil, supprime précisément la séparation recherchée.

Le cas particulier du studio et du T1

Schneider Electric indique une adaptation pour les studios et T1. Lorsque l’équipement est fourni, les circuits correspondent aux appareils présents.

Lorsque l’équipement n’est pas fourni, le minimum annoncé est de trois circuits spécialisés au total : un circuit cuisson 32 A et deux circuits 16 A pour l’électroménager Obligation NF C 15-100-10 .

Cette exception ne doit pas devenir une règle pour un T2, une maison ou une rénovation complète. La surface réduite ne dispense pas non plus de prévoir l’emplacement réel des appareils, l’accès aux prises et le volume du tableau.

Les circuits obligatoires seulement si l’équipement existe

Le socle des quatre circuits ne décrit pas tout le tableau. Chaque fonction fixe nécessitant une alimentation spécifique ajoute son départ. L’obligation naît ici du projet : pas de chauffe-eau électrique, pas de circuit chauffe-eau ; un chauffe-eau prévu, son alimentation ne se mélange pas avec les prises ordinaires.

Chauffe-eau électrique et chaudière

Le chauffe-eau dispose d’un circuit de puissance dédié. Une commande heures creuses peut ajouter un disjoncteur de commande et un contacteur, mais elle ne remplace pas la protection du circuit de puissance.

Le fonctionnement et les bornes sont détaillés dans le guide du contacteur heures creuses pour chauffe-eau.

Une chaudière et ses auxiliaires reçoivent également une alimentation identifiée selon le matériel. Pompe, régulation ou appoint peuvent modifier le schéma. La notice fabricant reste indispensable : le mot « chaudière » ne donne à lui seul ni le calibre ni le type exact de protection.

Chauffage électrique et pompe à chaleur

Les circuits de chauffage sont séparés des prises et dimensionnés selon la puissance desservie Obligation NF C 15-100-10 .

Plusieurs émetteurs peuvent être répartis sur des circuits calculés, à condition de respecter les puissances admissibles et l’organisation de la commande.

Prévoir un circuit par radiateur peut faciliter l’exploitation et la recherche de panne, mais ce n’est pas une obligation générale dans tous les logements Recommandation Organisation des circuits de chauffage .

Le branchement des radiateurs avec fil pilote dépend ensuite de la stratégie de régulation.

Une pompe à chaleur ou une climatisation demande une étude propre : puissance absorbée, intensité maximale, appel de courant, unité extérieure, appoint et préconisations du fabricant. Mon dossier sur le raccordement électrique d’une pompe à chaleur couvre ces choix.

Ajouter par réflexe un disjoncteur 20 A ne constitue pas un dimensionnement.

VMC, volets roulants et équipements extérieurs

La ventilation mécanique contrôlée a son circuit. Sa protection est choisie pour la faible puissance et la continuité de service attendue. La couper avec les prises d’une pièce rendrait la panne moins visible et arrêterait le renouvellement d’air pour une cause sans rapport.

Les volets roulants électriques sont alimentés par un ou plusieurs circuits spécialisés. Le nombre de moteurs par départ dépend du dimensionnement, du fabricant et de l’organisation souhaitée. Un circuit par volet peut être pratique, mais plusieurs moteurs correctement calculés peuvent partager un départ dédié aux volets.

Piscine, portail, pompe de relevage, abri de jardin et éclairage extérieur ne se regroupent pas arbitrairement sous une seule étiquette « extérieur ». Les conditions d’humidité, les longueurs, les chutes de tension et les règles propres à certains volumes imposent une étude distincte.

Recharge d’un véhicule électrique

Une prise renforcée ou une borne de recharge utilise un circuit dédié avec les protections prévues pour l’infrastructure de recharge Obligation NF C 15-100 et NF C 15-722 .

La puissance, le dispositif différentiel, la gestion dynamique et la qualification nécessaire à la pose varient selon la solution. Le guide quelle borne choisir pour une voiture électrique traite ce projet séparément.

Réfrigérateur, hotte et micro-ondes : obligation ou choix ?

Ces appareils créent le plus de listes contradictoires. La règle utile est de ne pas transformer une bonne pratique en prescription universelle.

Le réfrigérateur n’a pas, à lui seul, l’obligation générale d’un circuit spécialisé dans chaque logement. Il peut être alimenté par une prise adaptée du circuit de prises de la cuisine. Un départ identifié reste intéressant pour éviter une coupure involontaire pendant une absence, mais c’est un choix de conception.

Lorsqu’un emplacement de congélateur est défini, Schneider Electric recommande une alimentation spécialisée protégée par un dispositif différentiel 30 mA spécifique, de préférence à immunité renforcée Recommandation Continuité du circuit congélateur .

L’objectif est de limiter les déclenchements intempestifs et la perte des aliments. Cette précaution ne permet jamais de supprimer la protection différentielle.

La hotte ne fait pas partie du socle des quatre circuits spécialisés. Une prise supplémentaire peut être placée au-dessus de 1,80 m pour son alimentation dans l’organisation de la cuisine. Créer un départ propre reste possible, notamment si le plan du tableau et l’accès le justifient.

Le micro-ondes n’est pas davantage un circuit obligatoire universel. Un appareil encastré puissant peut recevoir une ligne dédiée par choix de conception ou selon sa notice. Un petit appareil posé sur le plan de travail utilise normalement une prise prévue pour cet usage.

Comment dimensionner sans recopier une liste de calibres ?

La section et le disjoncteur fonctionnent ensemble. Pour les appareils électroménagers dédiés usuels, les guides fabricants présentent couramment des conducteurs en cuivre de 2,5 mm² avec un disjoncteur de 20 A au maximum. La cuisson en monophasé reste le cas distinct en 6 mm² et 32 A.

Ces valeurs ne s’appliquent pas automatiquement au chauffe-eau, au chauffage, à une pompe à chaleur ou à une borne. La puissance nominale, l’intensité maximale, la longueur, le regroupement des câbles, la température et le mode de pose entrent dans le calcul. La notice peut demander un calibre ou une courbe compatible avec l’appareil.

Le dispositif différentiel 30 mA se choisit aussi selon les circuits placés en aval. Il faut répartir les départs pour qu’un défaut ne coupe pas tout le logement et respecter le nombre maximal de circuits admis sous chaque interrupteur différentiel.

Le type A concerne notamment les circuits susceptibles de produire certaines composantes continues, dont la plaque de cuisson et le lave-linge dans l’organisation résidentielle courante.

Où placer les prises et sorties de câble ?

Un circuit correct au tableau peut devenir inutilisable si sa sortie se trouve derrière un appareil sans accès. La prise du lave-vaisselle ou du four doit pouvoir être atteinte sans écraser la fiche ni le câble. On la place souvent dans un meuble voisin, en respectant les contraintes d’eau et de chaleur.

Le lave-linge installé dans une salle d’eau impose de vérifier les volumes de sécurité. Le fait que son circuit soit spécialisé ne rend pas n’importe quel emplacement acceptable. Même vigilance pour un chauffe-eau, un sèche-serviettes ou une commande placée près d’une douche.

Une sortie de câble convient lorsqu’elle est prévue par l’appareil et reste accessible pour la maintenance. Une prise convient lorsque l’équipement et sa notice le permettent. Le choix ne se fait pas pour économiser un raccordement : il dépend de l’intensité, de la fiche fournie et des conditions d’installation.

Repérage : la liste doit se retrouver dans le tableau

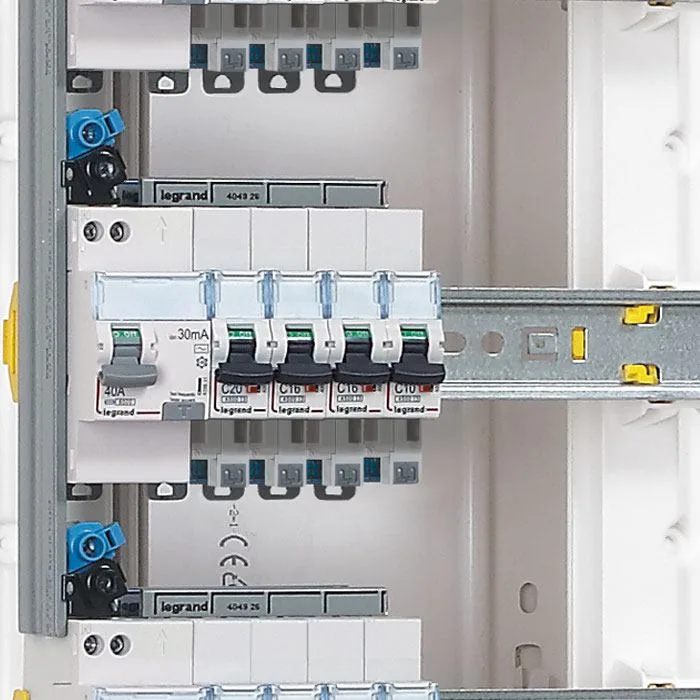

Le tableau doit indiquer sans ambiguïté la fonction de chaque disjoncteur. « Prises cuisine » ne peut pas désigner à la fois les prises du plan de travail, le lave-vaisselle et le four. Les libellés « plaque », « four », « lave-linge » ou « chauffe-eau » permettent de couper le bon appareil et de diagnostiquer une panne.

Le repérage se vérifie par essai. Les étiquettes d’un ancien tableau peuvent être fausses après plusieurs modifications. L’électricien coupe chaque départ, contrôle ce qui n’est plus alimenté, puis corrige la nomenclature. Il note aussi les circuits inutilisés et les réserves véritables.

Une réserve n’est pas un circuit spécialisé prêt à servir. Il faut encore vérifier le câble, sa section, son extrémité, le conducteur de protection et la protection différentielle. Un disjoncteur libre sans ligne raccordée constitue seulement un emplacement disponible.

Les erreurs fréquentes lors d’une rénovation

La première consiste à compter les disjoncteurs existants sans identifier leurs usages. Un tableau peut afficher quatre départs de 20 A tout en n’ayant aucun circuit réellement dédié si les prises ont été repiquées dans les murs.

La deuxième est de mettre le four et le lave-vaisselle sur la même prise double. Deux socles dans une même boîte ne créent pas deux circuits. Ils restent alimentés par les mêmes conducteurs et la même protection.

La troisième est de considérer le minimum comme une liste maximale. Dans une cuisine équipée, prévoir un départ pour chaque appareil fixe évite les adaptations après la pose des meubles. Le coût d’une ligne supplémentaire pendant les travaux est généralement inférieur à celui d’une reprise finie.

La quatrième est d’appliquer 20 A à tous les équipements. Une VMC, un volet, un radiateur, une pompe à chaleur et un chauffe-eau n’ont ni la même puissance ni les mêmes contraintes. Le calibre protège les conducteurs ; il ne se choisit pas uniquement d’après la taille disponible sur le tableau.

Enfin, remplacer un fusible par un disjoncteur sans reprendre la ligne ne transforme pas une installation ancienne en installation conforme à la version actuelle. Une rénovation complète suit les règles applicables au projet. Une mise en sécurité d’un logement existant répond à un autre périmètre, qui doit être annoncé dans le devis.
