Équilibrer un tableau électrique triphasé : méthode

Un tableau électrique triphasé déséquilibré peut couper alors que la somme des appareils semble inférieure à la puissance du contrat. La cause est souvent simple : une phase porte le chauffe-eau, la cuisson et une partie du chauffage pendant que les deux autres restent peu sollicitées.

Équilibrer ne signifie pas obtenir trois valeurs identiques à chaque seconde. Les usages domestiques démarrent et s’arrêtent. Le but consiste à éviter qu’une phase atteigne régulièrement sa limite et à répartir les charges qui ont le plus de chances de fonctionner ensemble.

La préparation peut se faire sans ouvrir le tableau : relever les symptômes, lire les informations accessibles du compteur, lister les gros appareils et leurs horaires. Les mesures sur les départs et le déplacement d’un circuit restent des opérations électriques.

Ce que signifie équilibrer les phases

Une alimentation domestique triphasée fournit trois phases, généralement notées L1, L2 et L3, ainsi qu’un neutre. Les circuits monophasés du logement utilisent une phase et le neutre. Un appareil réellement triphasé utilise les trois phases selon son raccordement.

Le tableau distribue les départs monophasés entre les phases. Si la plaque de cuisson est sur L1, le chauffe-eau sur L2 et une partie du chauffage sur L3, leurs appels de courant se répartissent. Si les trois sont sur L1, cette phase peut atteindre sa limite alors que L2 et L3 disposent encore de marge.

L’équilibre pertinent est celui des puissances simultanées. Trois rangées comportant le même nombre de disjoncteurs ne prouvent rien : un circuit d’éclairage pèse beaucoup moins qu’une borne de recharge ou un ballon d’eau chaude.

Ce guide suppose que l’alimentation triphasée est déjà confirmée. Pour l’identifier sans démontage, utilisez la méthode compteur monophasé ou triphasé. La question d’un éventuel changement d’alimentation relève du guide sur le passage du triphasé au monophasé ; elle ne remplace pas le diagnostic d’équilibrage.

Symptômes d’un tableau triphasé déséquilibré

Le signe classique est une coupure lors d’une combinaison précise : four et plaques, chauffe-eau et chauffage, borne et pompe à chaleur. Après l’arrêt d’un appareil, l’alimentation revient. Le compteur peut indiquer un dépassement de puissance.

Une autre situation est la marge contractuelle apparemment suffisante. Les appareils en service totalisent une puissance raisonnable, mais ils sont raccordés en majorité sur la même phase. Le total du logement masque alors la contrainte locale.

Des déclenchements peuvent aussi apparaître après l’ajout d’un équipement. La borne, la pompe à chaleur ou un atelier n’est pas forcément défectueux : son circuit peut avoir été placé sur la phase déjà la plus chargée. Il faut mesurer avant de conclure.

• Coupure à une heure récurrente : rechercher les programmations simultanées.
• Message de dépassement : noter les appareils en marche avant de les arrêter.
• Une phase nettement au-dessus des autres : vérifier le scénario sur plusieurs jours.
• Ajout récent d’un gros appareil : comparer la répartition avant et après son installation.
• Odeur ou échauffement : arrêter le diagnostic et faire contrôler sans réarmement répété.

Un déséquilibre n’explique pas toutes les coupures. Un différentiel peut déclencher sur un défaut d’isolement. Un disjoncteur divisionnaire peut réagir à une surcharge de son circuit ou à un court-circuit. Si un disjoncteur ne se réarme pas, il faut d’abord isoler la panne, pas déplacer le circuit sur une autre phase.

Déséquilibre, surcharge ou défaut : ne pas les confondre

Une coupure par dépassement de puissance ne ressemble pas toujours à un déclenchement de protection. Notez quel appareil a coupé et le message visible avant toute remise en service. Le compteur, le disjoncteur de branchement, un interrupteur différentiel et un disjoncteur divisionnaire ne signalent pas le même problème.

Si un petit disjoncteur identifié « four » ou « prises cuisine » tombe seul, la recherche reste sur ce circuit. Si un interrupteur différentiel coupe sa rangée, un défaut d’isolement est possible. Si l’alimentation générale disparaît avec un message de puissance dépassée et revient après l’arrêt d’une charge, l’équilibrage ou la puissance deviennent des pistes plus crédibles.

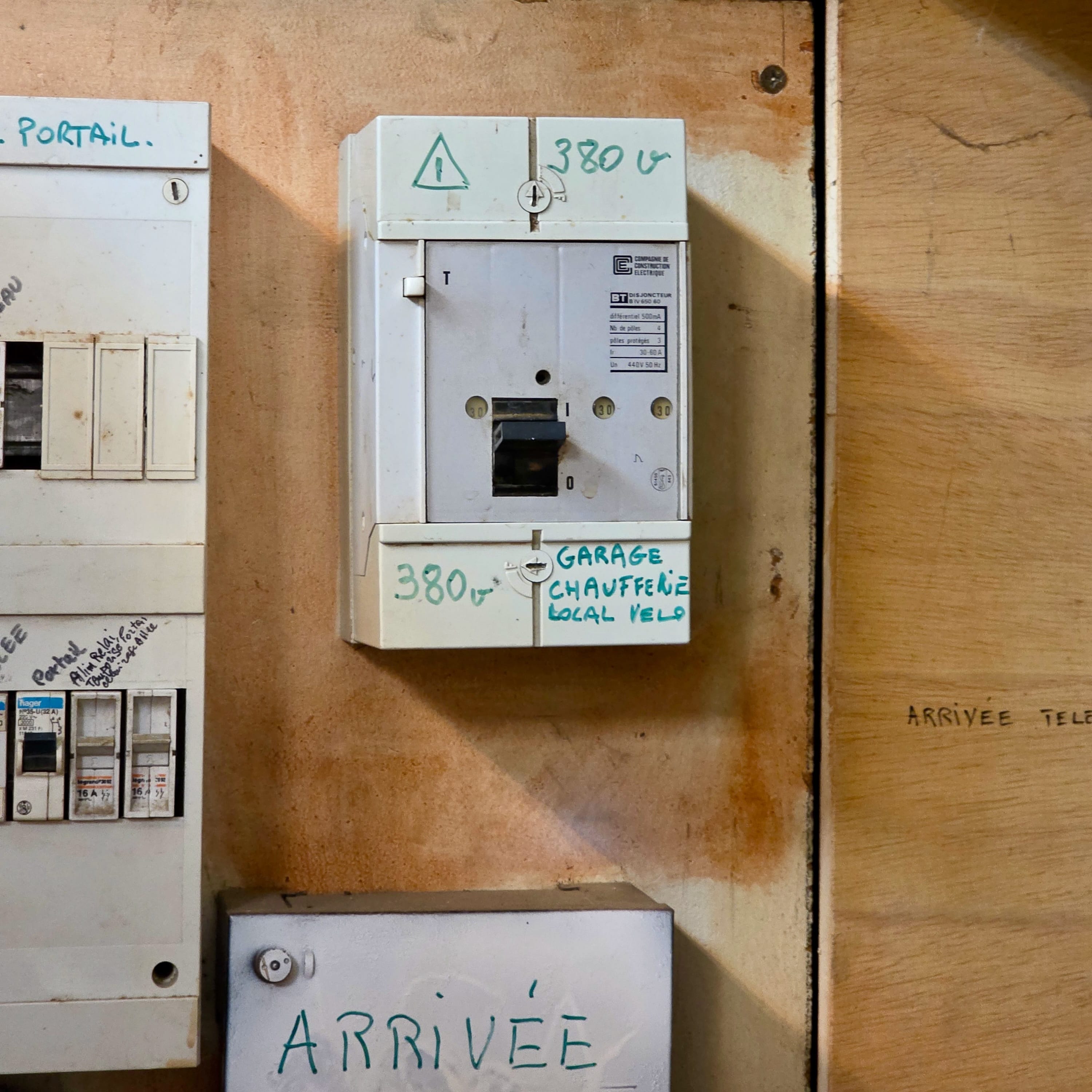

Sur une installation triphasée, le différentiel général est un module tétrapolaire : reconnaître sa largeur et son bouton de test évite de le confondre avec les disjoncteurs de la rangée.

1 Manette de réarmement Manette de réarmement

Différentiel tétrapolaire

S’il coupe sa rangée, un défaut d’isolement est en cause : l’équilibrage des phases n’y change rien.

Un mauvais contact ne se corrige jamais par une redistribution des charges. Une borne dégradée peut chauffer davantage quand le courant augmente et donner l’impression d’une surcharge. Odeur d’isolant, plastique bruni, crépitement ou variation anormale des lumières imposent un contrôle des connexions avant tout projet d’équilibrage.

Le neutre mérite la même prudence. Dans une installation triphasée, une connexion de neutre défaillante peut produire des tensions anormales sur les circuits monophasés. Des lampes alternativement très fortes et très faibles, des appareils qui réagissent dans plusieurs zones ou une odeur au tableau ne sont pas des indices d’un simple partage inégal. Coupez depuis un point sûr et faites intervenir sans délai.

Enfin, une charge triphasée peut avoir son propre déséquilibre, par exemple en cas de défaut sur une phase ou dans un moteur. Déplacer des circuits domestiques autour ne réparera pas l’appareil. L’électricien sépare donc le bilan général du tableau et le contrôle du récepteur triphasé.

Pourquoi une seule phase peut provoquer la coupure

La puissance souscrite en triphasé se distribue sur trois phases. Le compteur surveille les valeurs utiles au contrôle de dépassement. La documentation de télé-information Enedis prévoit notamment les intensités instantanées IINST1, IINST2 et IINST3, ainsi que des avertissements de dépassement par phase.

Prenons un abonnement de 12 kVA pour comprendre l’ordre de grandeur. La capacité n’est pas une réserve unique que n’importe quelle phase pourrait utiliser seule. On raisonne autour d’un tiers par phase. Si L1 porte environ 5 kVA pendant que L2 et L3 portent chacune 2 kVA, la somme reste proche de 9 kVA, mais L1 peut dépasser sa part disponible.

Ce calcul reste une approximation de préparation. Le seuil réel dépend du compteur, de son paramétrage et des caractéristiques de l’installation. Utilisez les écrans et données disponibles au lieu de déduire un réglage à partir de la seule facture.

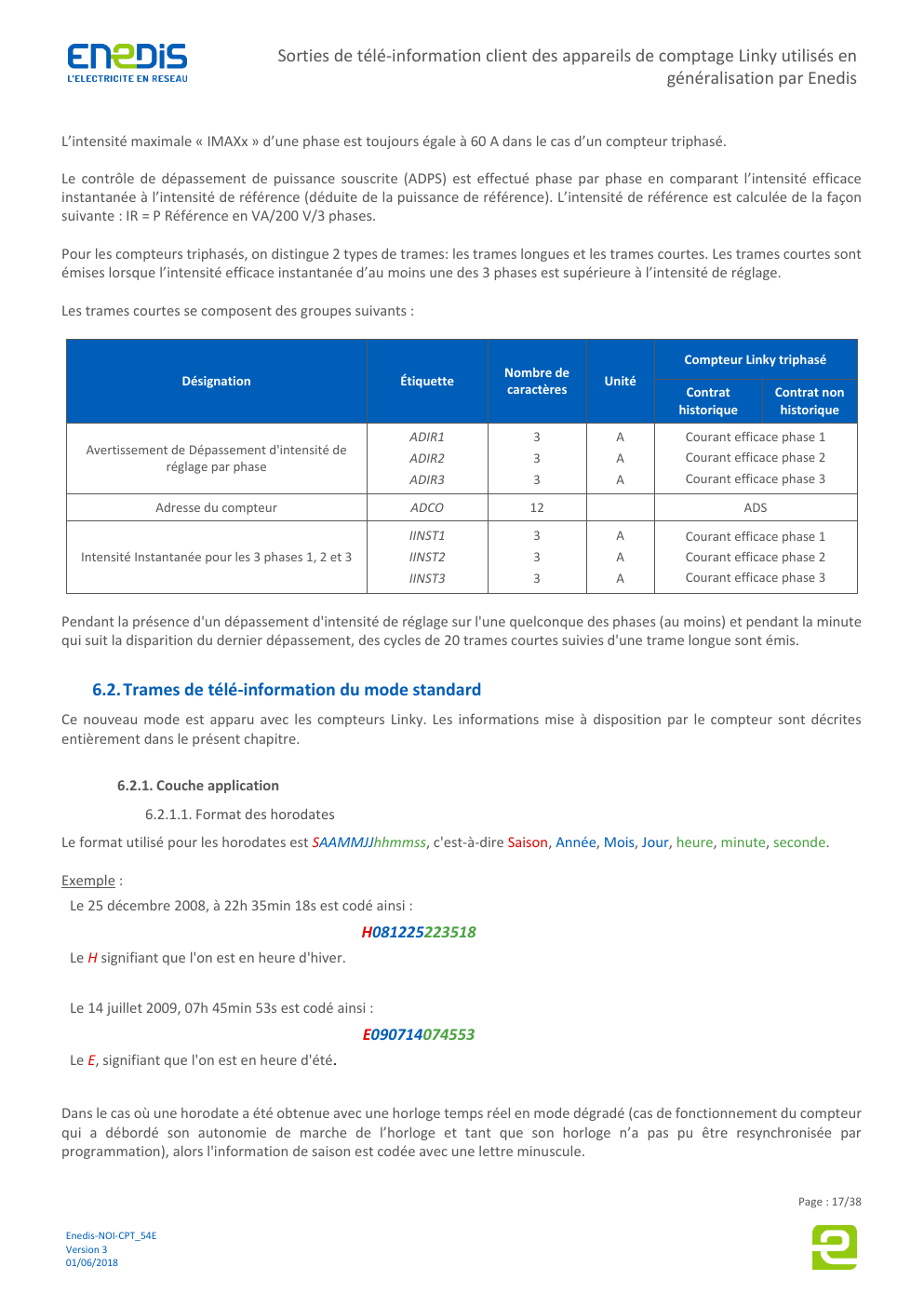

1 Intensité IINST1 Intensité IINST1

Données par phase

La télé-information Linky distingue les courants efficaces portés par chacune des trois phases : comparez-les au même instant pour repérer la phase la plus chargée.

Enedis

Une facture ou une courbe de consommation globale ne suffit donc pas toujours. Elle montre l’énergie ou la puissance totale à un moment donné, mais pas forcément la phase qui porte la pointe. L’équilibrage exige une vue par phase ou des mesures professionnelles corrélées aux usages.

Relever les charges sans ouvrir le tableau

Commencez par une liste des consommateurs importants. Relevez leur puissance sur la plaque signalétique ou la notice : cuisson, four, chauffe-eau, radiateurs, sèche-linge, lave-linge, pompe à chaleur, climatisation, borne, pompe, sauna et machines d’atelier.

La puissance inscrite n’est pas toujours appelée en continu. Un four régule, un ballon chauffe par cycles et une pompe à chaleur adapte son régime. L’appoint électrique d’une pompe peut toutefois créer une pointe plus forte que le fonctionnement habituel. Notez donc la puissance et le contexte.

Le simulateur de puissance électrique aide à préparer la somme des usages. Pour un tableau triphasé, faites trois colonnes supplémentaires : phase connue, horaire et probabilité de simultanéité. Si la phase n’est pas identifiée sans démontage, laissez la case vide pour l’électricien.

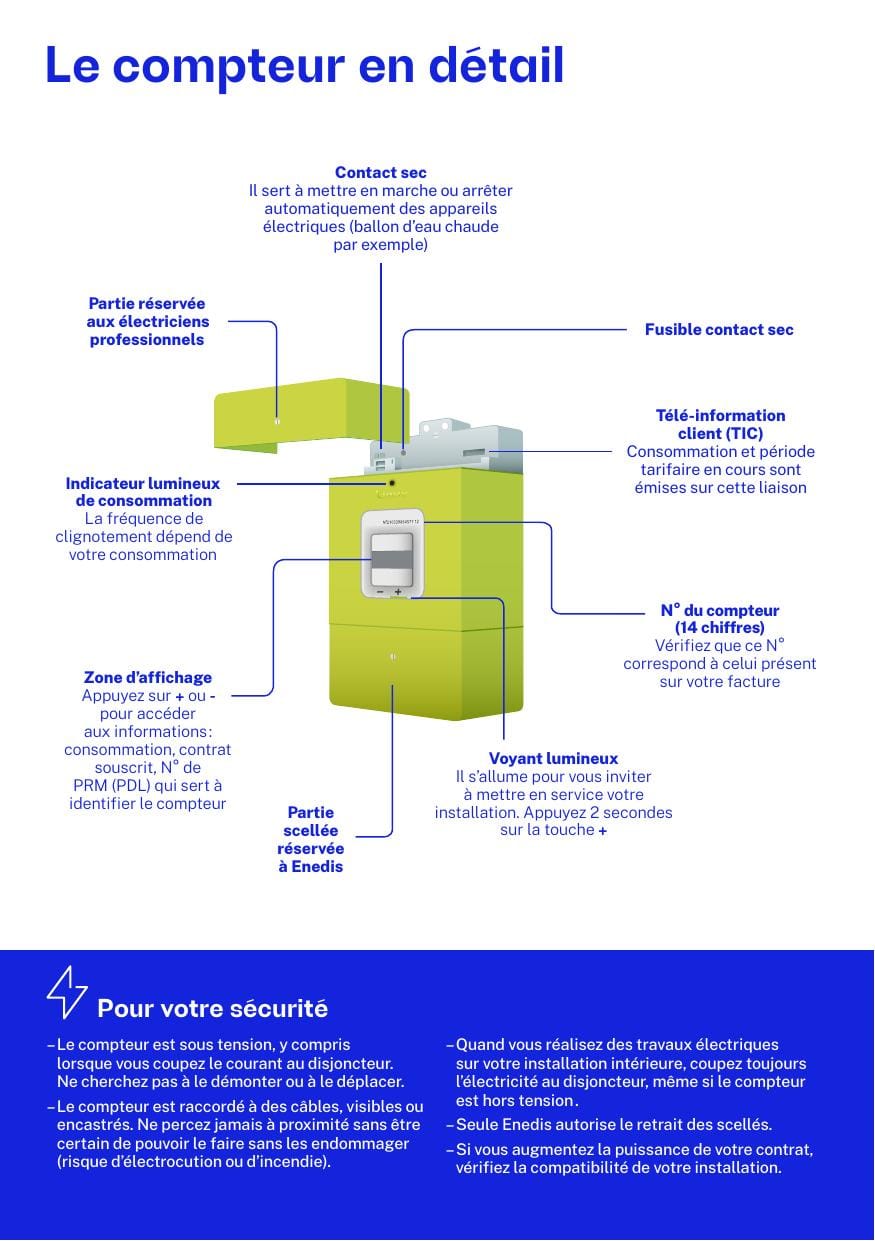

1 Écran de relevé Écran de relevé 2 Touches de navigation Touches de navigation 3 Scellés Enedis Scellés Enedis

Compteur Linky triphasé

L’écran et les touches permettent de défiler les valeurs par phase ; le capot scellé et les bornes restent hors du relevé utilisateur.

1. 1 Écran de relevé
2. 2 Touches de navigation
3. 3 Scellés Enedis

Enedis

La notice Enedis rappelle que le compteur reste sous tension même lorsque le courant est coupé au disjoncteur. Faites seulement défiler les informations prévues par l’interface. Ne démontez ni ne déplacez le compteur et ne retirez aucun scellé.

Préparez ensuite quatre scénarios ordinaires : logement au repos, préparation du repas, période de chauffe ou d’eau chaude, puis recharge ou usage d’atelier. Notez l’heure, les appareils et les valeurs accessibles. Ne mettez pas volontairement tous les appareils en marche.

Un journal sur trois à sept jours est généralement plus parlant qu’une photographie unique. Inscrivez une ligne seulement lorsqu’un scénario change : démarrage de la cuisson, lancement du chauffe-eau, activation de l’appoint de la pompe à chaleur, début de recharge ou mise en marche d’une machine.

Conservez les unités affichées. Ne transformez pas une intensité en puissance sans noter la tension et le type de valeur. Pour comparer rapidement les phases, trois intensités relevées au même instant suffisent déjà à montrer laquelle porte le plus de courant. Le calcul détaillé reste à confirmer par le professionnel.

Une valeur haute isolée n’impose pas forcément une modification. Recherchez la répétition : même phase en tête pendant le repas, pendant la chauffe et pendant la recharge. Si la phase la plus chargée change selon les scénarios et que les marges restent suffisantes, le tableau peut être correctement réparti malgré des écarts instantanés.

Notez aussi les automatismes invisibles : contacteur heures creuses, thermostat, appoint, programmation de borne, filtration de piscine ou pompe de relevage. Deux appareils rarement vus en fonctionnement peuvent pourtant démarrer ensemble chaque nuit.

Construire une répartition cible des circuits

La première règle consiste à séparer les fortes charges monophasées susceptibles de fonctionner ensemble. Cuisson, chauffe-eau et borne ne devraient pas se retrouver sur la même phase. Le chauffage se répartit par zones en tenant compte des périodes d’occupation.

La deuxième règle consiste à conserver la logique des protections. Déplacer un départ ne signifie pas le brancher sur n’importe quelle rangée disponible. Il faut respecter son interrupteur différentiel, son type, son calibre, la section des conducteurs, le peigne et l’architecture du tableau.

La troisième règle consiste à traiter les appareils triphasés comme tels. Une borne 11 kW ou une machine triphasée utilise les trois phases. Elle peut être équilibrée par construction, mais elle consomme de la marge sur chacune. Sa présence ne dispense pas d’équilibrer les circuits monophasés autour.

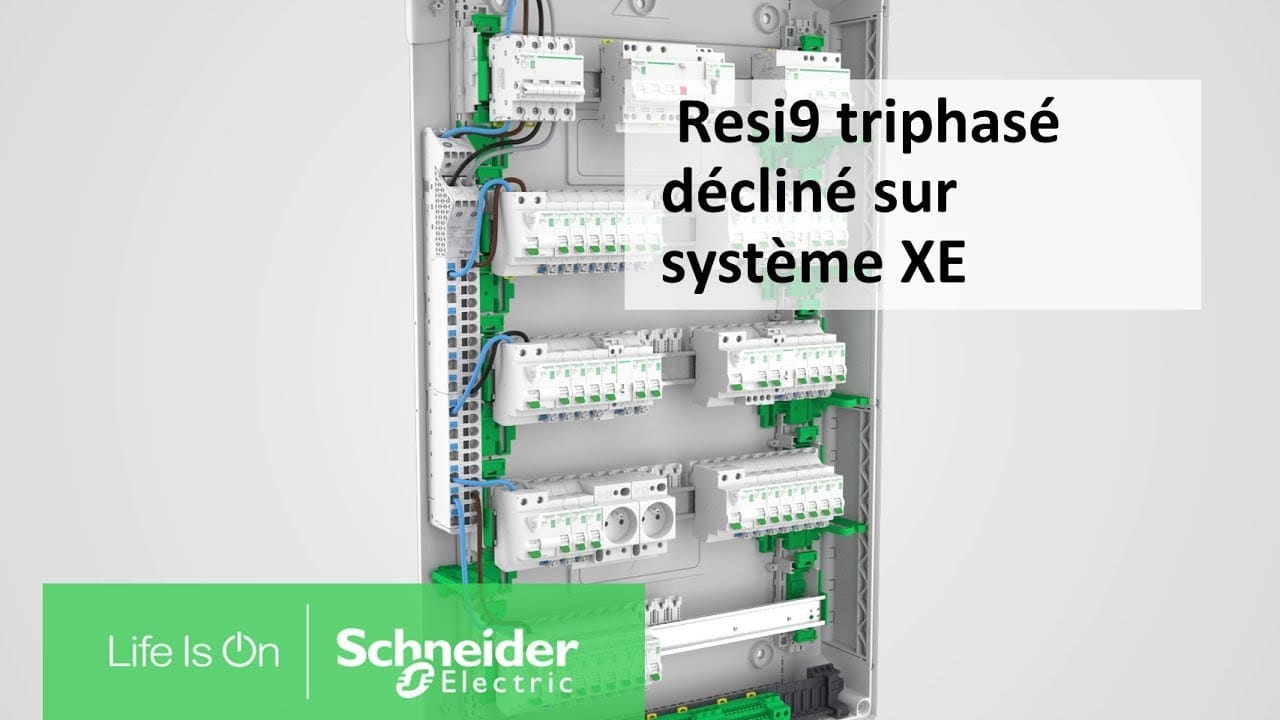

1 Rangées de disjoncteurs Rangées de disjoncteurs 2 Bloc différentiel Bloc différentiel 3 Peigne de distribution Peigne de distribution

Tableau triphasé organisé

La répartition cible respecte la logique des protections : rangées, peigne et différentiel déterminent où un départ peut être déplacé.

1. 1 Rangées de disjoncteurs
2. 2 Bloc différentiel
3. 3 Peigne de distribution

Schneider Electric France

L’image suivante montre un ancien tableau triphasé relevé en intervention.

Schneider Electric indique que son système Rési9 XE facilite le rééquilibrage si nécessaire. Cette facilité matérielle ne transforme pas l’opération en geste utilisateur : la page impose la mise hors tension en tête avant toute intervention.

Voici un exemple de projet, sans valeur de schéma de câblage : placer la cuisson sur L1, le chauffe-eau sur L2, une borne monophasée sur L3, puis répartir les zones de chauffage et les prises entre les trois. Le bon résultat dépend des puissances réelles et des habitudes du logement.

Un équilibre parfait un soir peut devenir mauvais en hiver. Après une modification, l’électricien contrôle plusieurs scénarios et laisse un repérage lisible. L’ajout futur d’une borne ou d’une pompe doit repartir de ce relevé plutôt que d’une phase choisie au hasard.

Trois exemples de répartition à corriger

Dans une maison chauffée électriquement, six radiateurs répartis par pièces peuvent avoir été raccordés par commodité sur deux rangées alimentées par la même phase. Le nombre de circuits paraît équilibré, mais les chambres, le séjour et la salle de bain chauffent ensemble le matin. Le projet consiste à distribuer les zones entre L1, L2 et L3 tout en conservant leurs protections et leur commande.

Dans une maison avec heures creuses, la coupure arrive au début de la nuit. Le ballon démarre, puis la borne lance sa recharge et plusieurs radiateurs maintiennent la température. Si ces fortes charges monophasées utilisent L2, décaler un horaire peut soulager immédiatement, mais la répartition physique doit aussi être examinée. Une gestion dynamique de la borne apporte une marge supplémentaire.

Dans une propriété avec atelier, une machine triphasée utilise les trois phases pendant que le compresseur et l’aspiration sont monophasés. Placer ces deux auxiliaires sur la même phase ajoute leur courant à celui déjà demandé par la machine sur cette phase. Les séparer peut améliorer la marge, à condition de mesurer les démarrages et de respecter les protections de chaque équipement.

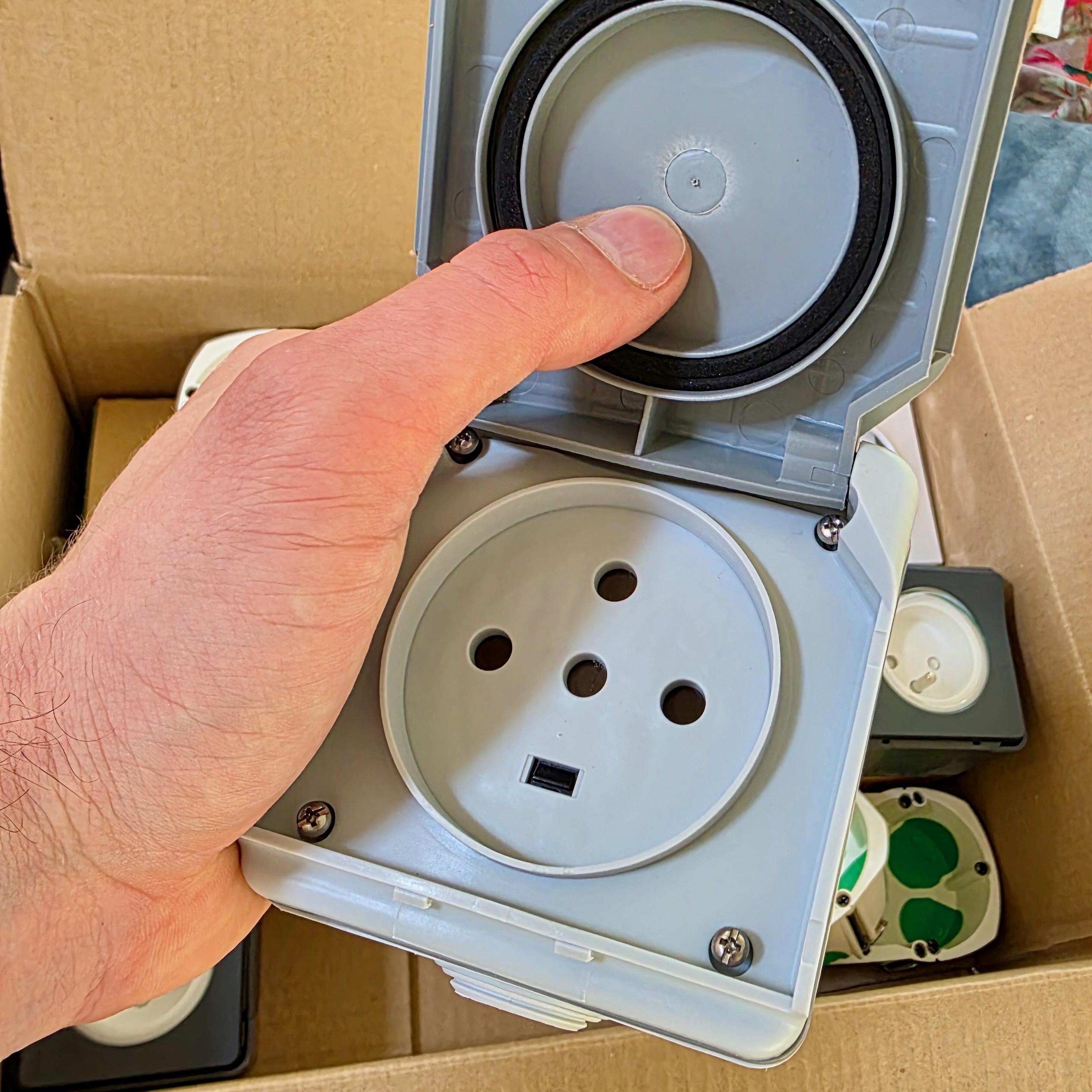

La prise de la machine se reconnaît à ses quatre alvéoles : elle dessert un récepteur triphasé, à ne pas compter comme un circuit ordinaire.

1 Quatre alvéoles de contact Quatre alvéoles de contact

Prise tétrapolaire

Quatre alvéoles signalent une alimentation triphasée : le récepteur qui s’y branche consomme de la marge sur les trois phases.

Ces exemples ne sont pas des plans prêts à câbler. Une phase n’est pas affectée définitivement à une catégorie d’appareils et l’ordre L1, L2, L3 ne donne aucune priorité. Seuls le repérage réel, les mesures et l’architecture existante permettent de choisir les départs à déplacer.

Après modification, le contrôle doit reproduire les scénarios qui posaient problème, dans les limites d’un essai maîtrisé par l’électricien. Une absence de coupure ne suffit pas : il faut comparer les trois courants, vérifier les serrages concernés et confirmer que les protections différentielles restent correctement distribuées.

Le rôle du délestage et du pilotage

L’équilibrage réduit les pointes, mais il ne crée pas de puissance. Si plusieurs usages indispensables dépassent réellement le contrat, un dispositif de délestage ou de pilotage peut interrompre temporairement une charge non prioritaire.

Le chauffe-eau, certains radiateurs et la recharge se prêtent au décalage. Une borne avec gestion dynamique adapte sa puissance à la marge disponible. Le simulateur de borne de recharge permet de comparer les puissances, mais le choix du raccordement et du pilotage doit suivre le tableau réel.

Le pilotage ne doit pas masquer une connexion échauffée, un neutre dégradé ou une protection inadaptée. Si les lumières deviennent alternativement fortes et faibles, si des appareils réagissent anormalement ou si le tableau crépite, arrêtez l’installation. Ce tableau de symptômes dépasse un simple déséquilibre de charge.

Décaler le ballon d’eau chaude peut éviter son cumul avec la cuisson. Vérifiez toutefois le fonctionnement du contacteur heures creuses avant de modifier une programmation. Là encore, l’objectif est de changer les horaires, pas d’intervenir sur les bornes.

Ce que l’utilisateur peut faire, et ses limites

L’utilisateur peut lire sa facture, consulter les écrans accessibles du compteur, noter les coupures, relever les puissances des appareils et préparer un tableau d’usage. Il peut arrêter un appareil depuis sa commande normale lorsque le compteur signale un dépassement.

Il ne doit pas retirer le capot du tableau, suivre les conducteurs à la main, mesurer un courant dans une enveloppe ouverte ou déplacer un départ. Couper le disjoncteur général ne suffit pas à prouver l’absence de tension partout, notamment autour du branchement et des sources éventuelles de production.

L’électricien identifie les phases, mesure les charges, contrôle les serrages, vérifie le neutre et confirme la coordination des protections. Il déplace ensuite les circuits retenus, met à jour les étiquettes et teste le fonctionnement.

Quand augmenter la puissance ne résout rien

Une augmentation de contrat peut être pertinente si les trois phases sont déjà chargées de façon comparable et que les usages simultanés dépassent la capacité. Elle est moins pertinente si une seule phase sature pendant que les autres restent disponibles.

Commencez donc par les relevés. Enedis indique que les données Linky permettent de mieux apprécier la puissance consommée et la puissance souscrite nécessaire. En triphasé, le diagnostic doit conserver la lecture par phase lorsqu’elle est disponible.

Une hausse de puissance peut aussi imposer de vérifier la compatibilité de l’installation. La notice Enedis le rappelle explicitement. Le disjoncteur, les conducteurs d’alimentation et le tableau ne se valident pas à partir du seul nouveau chiffre inscrit au contrat.

Si le besoin triphasé a disparu, un passage en monophasé peut parfois simplifier l’installation. Cette décision touche le branchement, le tableau et les équipements ; elle se chiffre séparément. Elle ne doit pas servir de raccourci pour éviter un diagnostic.

Préparer l’intervention de l’électricien

Transmettez une photo du tableau fermé, une facture récente, la puissance souscrite, les messages du compteur et la liste des gros appareils. Ajoutez un journal de quelques jours avec heures, scénarios et coupures.

Indiquez les modifications récentes : borne, pompe à chaleur, ballon, extension, atelier, photovoltaïque ou changement de chauffage. Donnez aussi les périodes où le défaut est reproductible sans organiser de test de surcharge.

Demandez un relevé des courants par phase avant et après modification, un repérage des départs et une vérification des protections concernées. Le résultat attendu n’est pas trois nombres identiques, mais trois phases disposant d’une marge cohérente dans les scénarios habituels.

Après travaux, conservez le tableau de répartition. Il servira pour tout nouvel équipement. Une installation correctement documentée se rééquilibre plus vite qu’un tableau dont les phases et circuits ne sont pas repérés.
