Contacteur heures creuses chauffe-eau : guide 2026

Le circuit du chauffe-eau avec contacteur heures creuses doit respecter les normes : disjoncteur 2 A pour la commande, disjoncteur 20 A pour le circuit de puissance du ballon, et vérification du signal C1/C2 du compteur. Obligation NF C 15-100

Si le chauffe-eau déclenche mal, vérifiez aussi le branchement heure creuse Linky et le cas du disjoncteur chauffe-eau qui saute la nuit. Le défaut peut venir de la commande, du contacteur ou de la résistance ; le même raisonnement sert pour le branchement heures creuses Linky.

Le contacteur heures creuses chauffe-eau sert à faire chauffer le ballon au bon moment, sans venir le commander à la main tous les soirs. Il reçoit l’information du compteur, puis alimente le chauffe-eau pendant la plage prévue par le contrat.

Dans beaucoup de logements, on l’appelle encore contacteur jour nuit. Le nom change peu la logique : il se place dans le tableau électrique, entre le circuit de commande et le circuit de puissance du ballon.

Un contacteur mal compris fait vite perdre du temps. Le chauffe-eau peut ne plus chauffer, rester en marche forcée, déclencher le tableau ou ne jamais recevoir le signal heures creuses.

Ce guide détaille le fonctionnement, le prix, les erreurs de diagnostic, le choix du matériel et les contrôles utiles. Pour une vision plus large du tableau, vous pouvez aussi lire le guide du tableau électrique et le guide sur le coût d’une mise aux normes électrique.

À quoi sert un contacteur heures creuses chauffe-eau ?

Un chauffe-eau électrique consomme une puissance importante quand sa résistance chauffe l’eau. Le compteur ne doit pas alimenter directement cette charge par les bornes de commande. Son rôle est seulement d’envoyer une information.

Le contacteur fait le relais

Le contacteur heures creuses fait le relais. Il reçoit l’ordre de marche sur sa bobine, puis ferme ses contacts de puissance pour alimenter le ballon.

Deux parties distinctes

En pratique, le système repose sur deux parties distinctes. La première est le circuit de commande, souvent protégé par un disjoncteur 2 A. La seconde est le circuit de puissance, qui alimente le chauffe-eau via une protection dédiée.

• Commande : elle reçoit l’information heures creuses depuis le compteur.
• Puissance : elle laisse passer le courant nécessaire au chauffe-eau.
• Automatisme : le contacteur évite d’allumer le ballon à la main.
• Sécurité : chaque circuit doit rester protégé par le bon calibre.
• Diagnostic : séparer commande et puissance aide à trouver une panne.

Pas un programmateur classique

Le contacteur n’est donc pas un programmateur classique. Il ne décide pas lui-même de l’heure. Il suit le signal transmis par le compteur, selon les plages définies par le contrat et le distributeur.

C’est important depuis l’évolution des plages heures creuses. Certains foyers ont encore des heures creuses surtout la nuit, d’autres ont une répartition avec une partie en journée. Les chauffe-eaux correctement pilotés par le compteur s’adaptent normalement sans réglage manuel du contacteur.

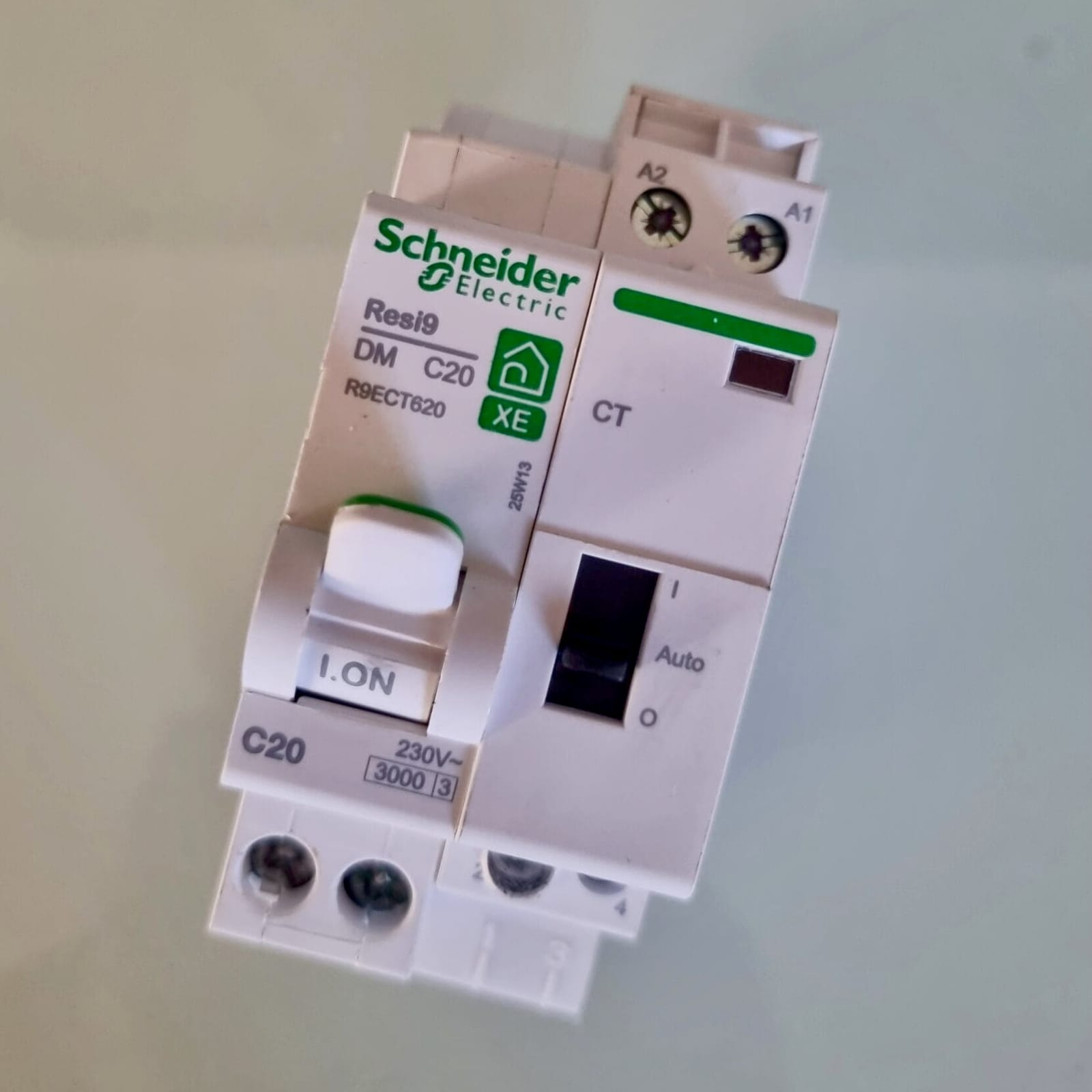

Les 3 positions du contacteur jour nuit

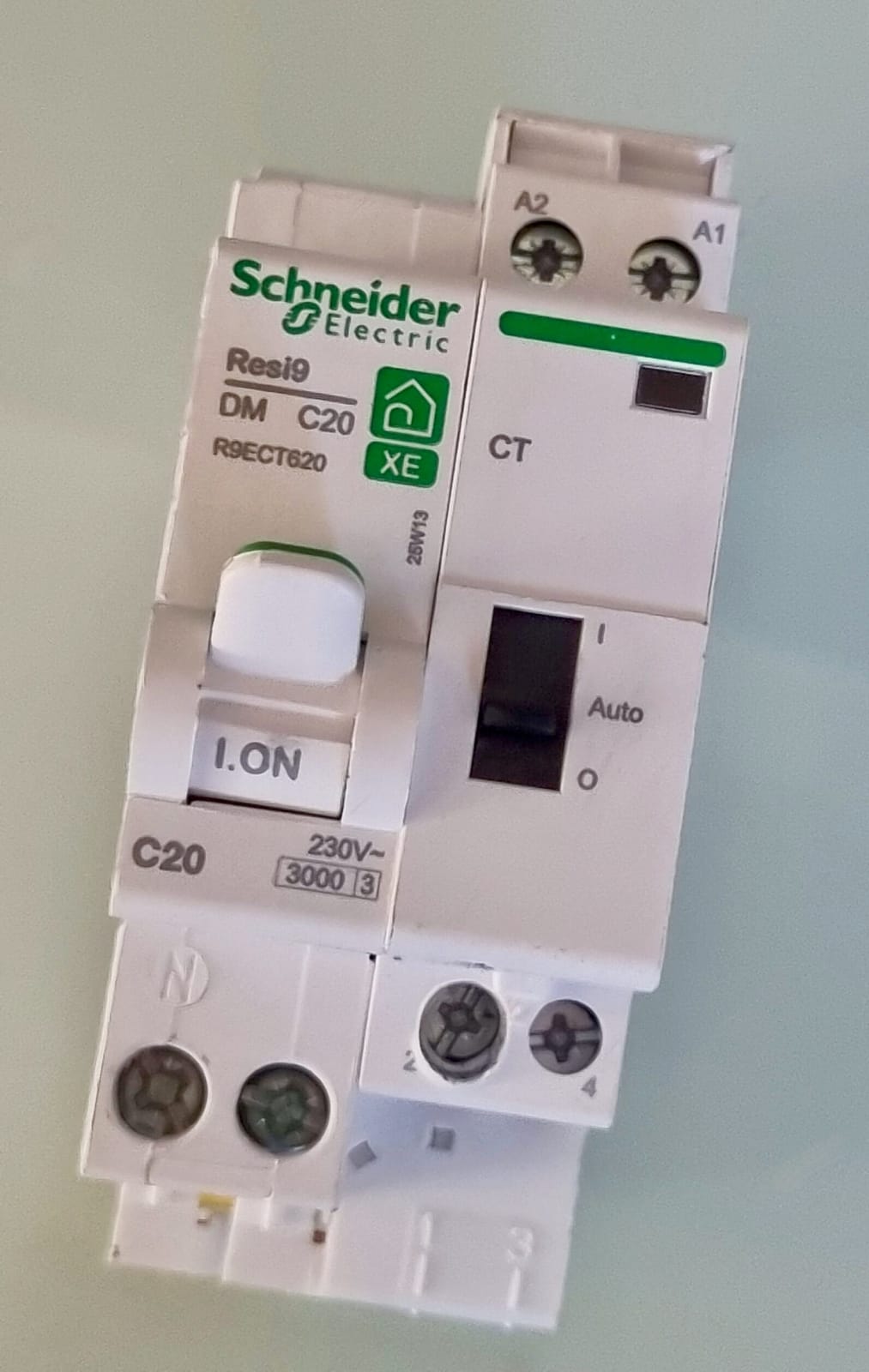

La plupart des contacteurs pour chauffe-eau ont trois positions en façade : 0, AUTO et I ou marche forcée. Ces positions sont simples, mais elles expliquent beaucoup de pannes supposées.

La position qui coupe le chauffe-eau

En position 0, le chauffe-eau est coupé. Même si les heures creuses arrivent, le ballon ne chauffe pas. Cette position peut servir pour une absence longue ou une intervention, mais elle crée souvent une panne apparente si quelqu’un l’a activée sans le savoir.

La position AUTO

En position AUTO, le contacteur attend le signal du compteur. C’est la position normale pour profiter des heures creuses.

La marche forcée

En position I, le chauffe-eau est mis en marche forcée. Selon les modèles, le contacteur peut revenir seul en AUTO au prochain cycle, ou rester dans une position qui demande une vérification. Il faut lire le comportement du modèle installé.

Si le chauffe-eau ne chauffe plus, la première vérification consiste donc à regarder la position du levier. Cela paraît basique, mais c’est fréquent après un passage dans le tableau, une coupure ou un dépannage précédent.

Comment fonctionne le signal C1 C2 du compteur Linky ?

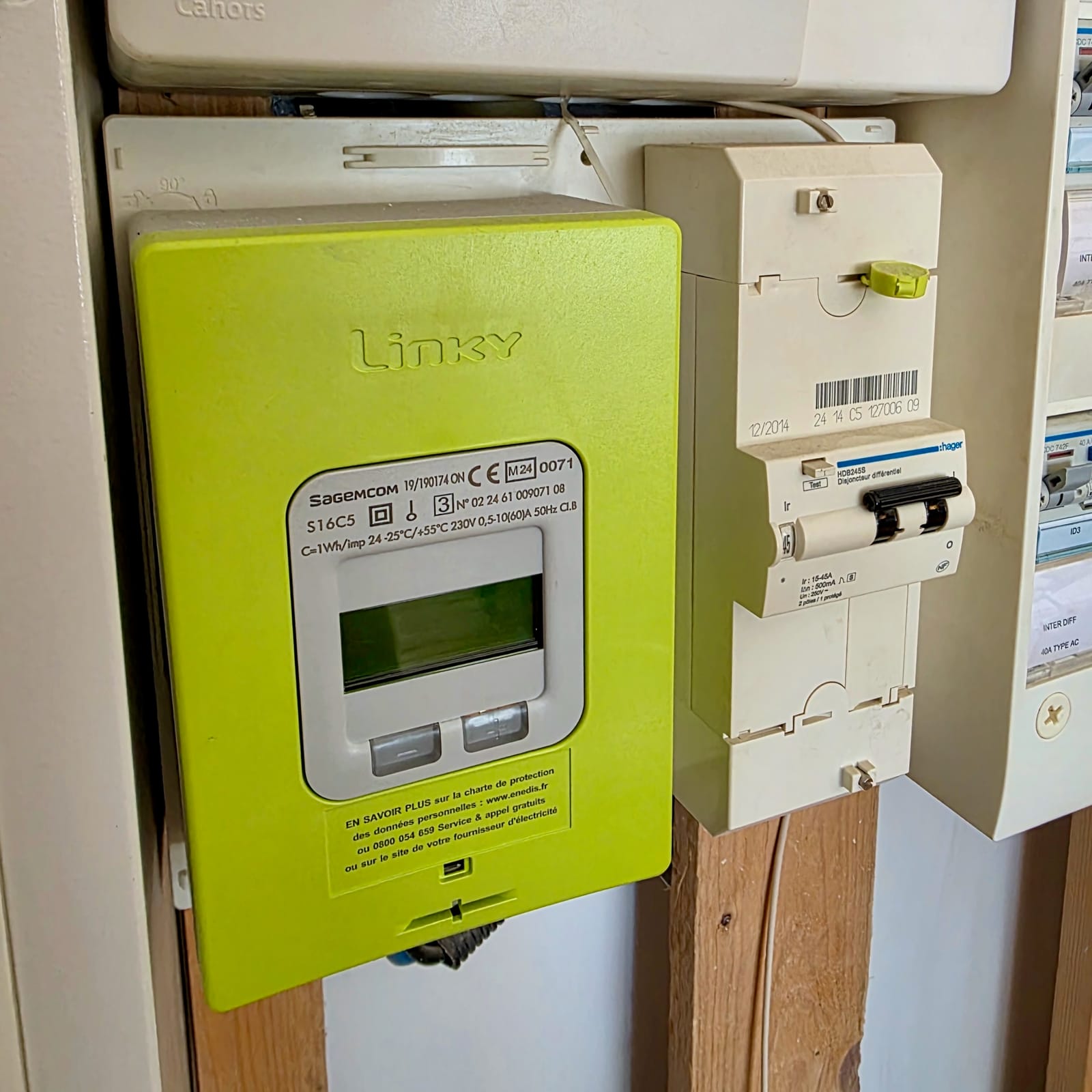

Sur un compteur Linky, les bornes C1 et C2 correspondent au contact sec utilisé pour piloter certains usages, dont le chauffe-eau. Ce contact agit comme un interrupteur de commande.

Le contact se ferme en heures creuses

Quand les heures creuses sont actives, le contact se ferme. Le circuit de commande du contacteur est alors alimenté, la bobine colle, puis les contacts de puissance laissent passer le courant vers le chauffe-eau.

Le contact s’ouvre en heures pleines

Quand les heures pleines reviennent, le contact s’ouvre. La bobine n’est plus alimentée et le chauffe-eau cesse de chauffer, sauf marche forcée ou autre configuration particulière.

• Heures creuses actives : le compteur ferme le contact C1/C2.
• Bobine alimentée : le contacteur reçoit l’ordre sur ses bornes de commande.
• Contacts fermés : le chauffe-eau est alimenté par son circuit de puissance.
• Fin de plage : le contact s’ouvre et le chauffe-eau s’arrête.
• Mode AUTO : tout se fait sans manipulation quotidienne.

Ne pas confondre commande et puissance

Il ne faut pas confondre les bornes de commande du compteur avec l’alimentation du chauffe-eau. Les bornes C1/C2 ne sont pas prévues pour porter la puissance du ballon.

Dans un montage courant, le chauffe-eau reste protégé par son propre disjoncteur. Le contacteur vient seulement autoriser ou couper l’alimentation selon l’ordre reçu.

Schéma logique d’un contacteur heures creuses

Sans dessiner un schéma complet fil par fil, la logique se comprend bien en séparant les éléments. Le compteur donne l’ordre. Le disjoncteur 2 A protège la commande. Le contacteur commute. Le disjoncteur du chauffe-eau protège la puissance.

Cette séparation aide aussi à comprendre les pannes. Si la bobine ne colle jamais, il faut regarder la commande. Si la bobine colle mais que le ballon ne chauffe pas, le problème peut venir de la puissance, du ballon, du thermostat, de la résistance ou d’un serrage.

Quel contacteur choisir pour un chauffe-eau ?

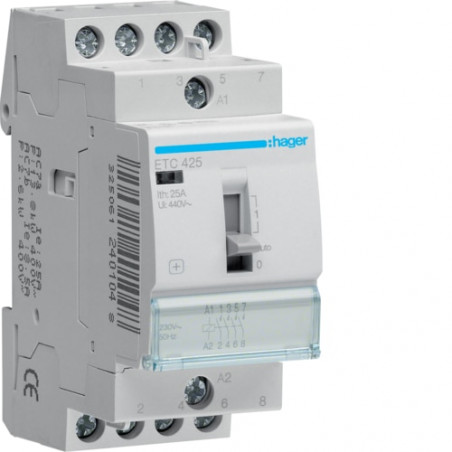

Pour un chauffe-eau domestique, on rencontre souvent des contacteurs modulaires 20 A ou 25 A, selon la puissance du ballon et la gamme choisie. Beaucoup de références courantes sont prévues pour une commande en 230 V et une pose sur rail DIN dans le tableau.

Un choix qui dépend du ballon

Le bon choix dépend d’abord du chauffe-eau installé. Un ballon standard dans un logement ne demande pas le même raisonnement qu’un ballon de forte capacité, un tableau triphasé ou une installation ancienne.

L’encombrement dans le tableau

Il faut aussi regarder l’encombrement. Certains contacteurs prennent 1 module, d’autres 2 modules. Dans un tableau déjà plein, cette différence compte.

La marque n’est pas le seul critère

La marque n’est pas le seul critère. Un contacteur adapté, bien posé, bien serré et facile à diagnostiquer vaut mieux qu’un modèle choisi seulement parce qu’il est en promotion.

Dans un tableau récent, rester dans une gamme connue facilite souvent le câblage, l’alignement et la maintenance. Dans un tableau plus ancien, il faut surtout vérifier l’état général, la place et la cohérence des protections.

Prix d’un contacteur heures creuses chauffe-eau en 2026

Le prix du contacteur seul reste assez limité par rapport au coût total d’une intervention. On trouve des modèles courants autour de 30 à 80 €, selon la marque, l’intensité, le nombre de modules et le fournisseur.

Le temps de main-d’œuvre selon le tableau

À cela peuvent s’ajouter un disjoncteur 2 A, du fil, des embouts, un peigne adapté, une étiquette, parfois un réaménagement partiel de la rangée. Si le tableau est ancien ou mal repéré, le temps de main-d’œuvre augmente vite.

Des montants qui restent des repères

Ces montants restent des repères. Un remplacement dans un tableau propre prend moins de temps qu’une recherche de panne dans un tableau chargé, sans repérage ou avec plusieurs modifications anciennes.

Le test final à ne pas négliger

Le poste à ne pas négliger est le test final. Un contacteur qui claque en marche forcée n’est pas forcément validé en mode AUTO. Il faut confirmer le comportement pendant une plage heures creuses ou simuler la commande si le professionnel le fait dans les règles.

Quand faut-il remplacer le contacteur ?

Un contacteur n’est pas éternel. Il contient une partie mécanique et électrique qui travaille à chaque cycle. Avec le temps, il peut devenir bruyant, coller mal, chauffer ou ne plus fermer correctement ses contacts.

Le chauffe-eau qui ne chauffe plus en AUTO

Le symptôme le plus connu est le chauffe-eau qui ne chauffe plus en AUTO, alors qu’il fonctionne en marche forcée. Cela oriente vers la commande, le contacteur ou le signal, mais ce n’est pas une preuve suffisante.

Un bourdonnement à prendre au sérieux

Un autre signe est le bourdonnement anormal. Un léger bruit peut exister sur certains matériels, mais un bruit fort, nouveau ou accompagné d’un échauffement doit être pris au sérieux.

• Plus d’eau chaude en AUTO malgré un contrat heures creuses actif.
• Marche forcée fonctionnelle mais retour automatique incompris ou absent.
• Bourdonnement inhabituel au niveau du contacteur.
• Échauffement sur le module, les bornes ou les conducteurs.
• Traces de brunissement autour des bornes ou du plastique.
• Déclenchement répété du disjoncteur de commande ou de puissance.

Un contacteur accusé à tort

Il faut rester prudent. Un contacteur peut être accusé à tort alors que le problème vient du thermostat du ballon, de la résistance, du disjoncteur, d’un fil pilote coupé ou d’un contrat qui n’active pas les heures creuses comme prévu.

“

Un chauffe-eau qui ne chauffe plus en AUTO ne condamne pas automatiquement le contacteur. Je commence toujours par séparer signal, commande et puissance.

Pannes fréquentes et diagnostic simple

La panne la plus simple est le contacteur placé sur 0. Le ballon ne chauffe plus, mais aucun matériel n’est forcément défectueux.

L’absence de signal heures creuses

La deuxième panne courante est l’absence de signal heures creuses. Le contacteur reste silencieux en AUTO, parce qu’il ne reçoit jamais l’ordre. Cela peut venir du contrat, du compteur, d’un raccordement C1/C2 ou du circuit de commande.

La bobine et les contacts usés

La troisième panne concerne le contacteur lui-même. Sa bobine peut être hors service, ses contacts peuvent être usés ou son mécanisme peut ne plus commuter correctement.

Vérifier la logique complète

Un diagnostic sérieux évite de changer trois pièces pour rien. Il faut vérifier la logique complète : le compteur donne-t-il l’ordre, le circuit de commande est-il alimenté, le contacteur commute-t-il, le chauffe-eau reçoit-il la puissance, le ballon chauffe-t-il réellement.

Peut-on installer soi-même un contacteur heures creuses ?

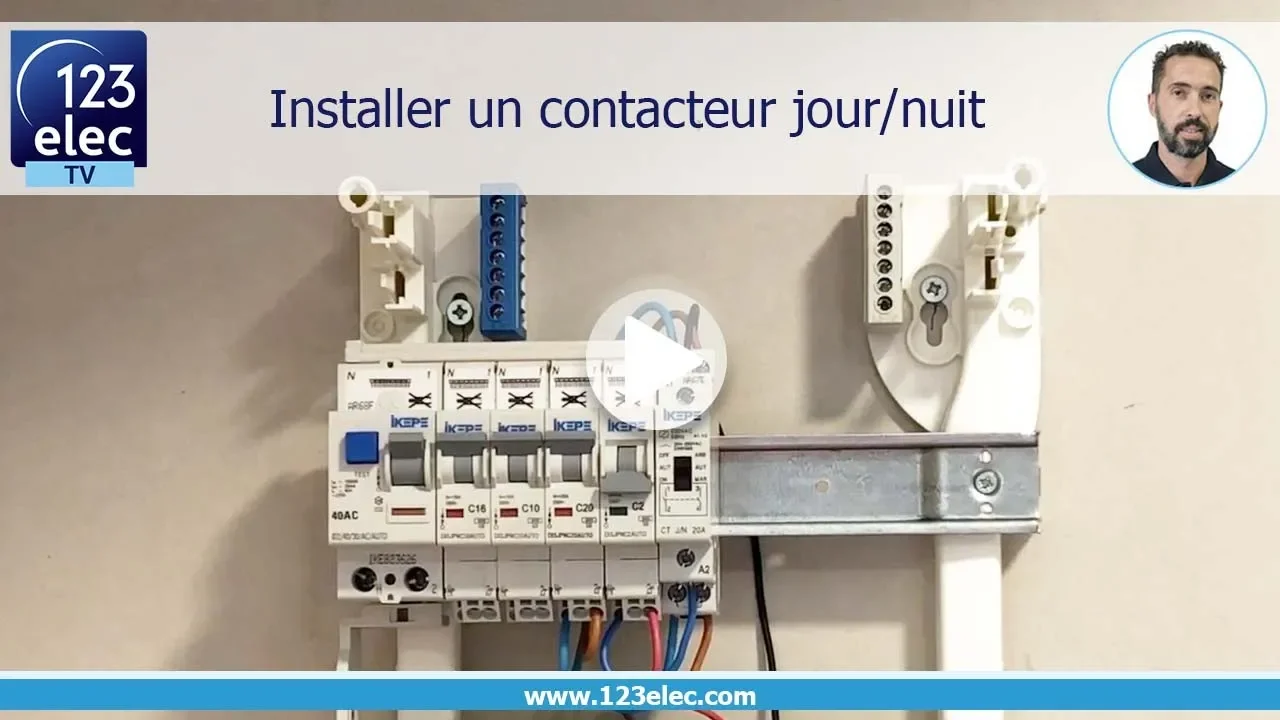

Techniquement, le montage est connu. En pratique, il touche au tableau électrique, au compteur, au circuit de commande et au circuit de puissance du chauffe-eau. Le risque n’est donc pas théorique.

Une personne compétente peut comprendre

Une personne compétente peut comprendre le schéma, couper l’alimentation, vérifier l’absence de tension, repérer les conducteurs, respecter les sections, serrer correctement et tester l’ensemble. Une personne non formée peut inverser commande et puissance, oublier la protection 2 A ou laisser un mauvais serrage.

Le point le plus important est la sécurité

Le point le plus important est la sécurité. La coupure du disjoncteur général ne dispense pas d’une vérification d’absence de tension avant de toucher les conducteurs.

• Ne pas travailler sous tension pour gagner du temps.
• Ne pas utiliser un tournevis testeur comme preuve suffisante d’absence de tension.
• Ne pas ponter au hasard les bornes du compteur ou du contacteur.
• Ne pas supprimer le 2 A pour simplifier le câblage.
• Ne pas serrer deux fils mal adaptés dans une borne non prévue pour cela.

Le simple contrôle de position

Pour un simple contrôle de position, il n’est pas nécessaire d’ouvrir le tableau. Pour un remplacement de contacteur, la prudence impose de faire intervenir un professionnel si le moindre doute existe.

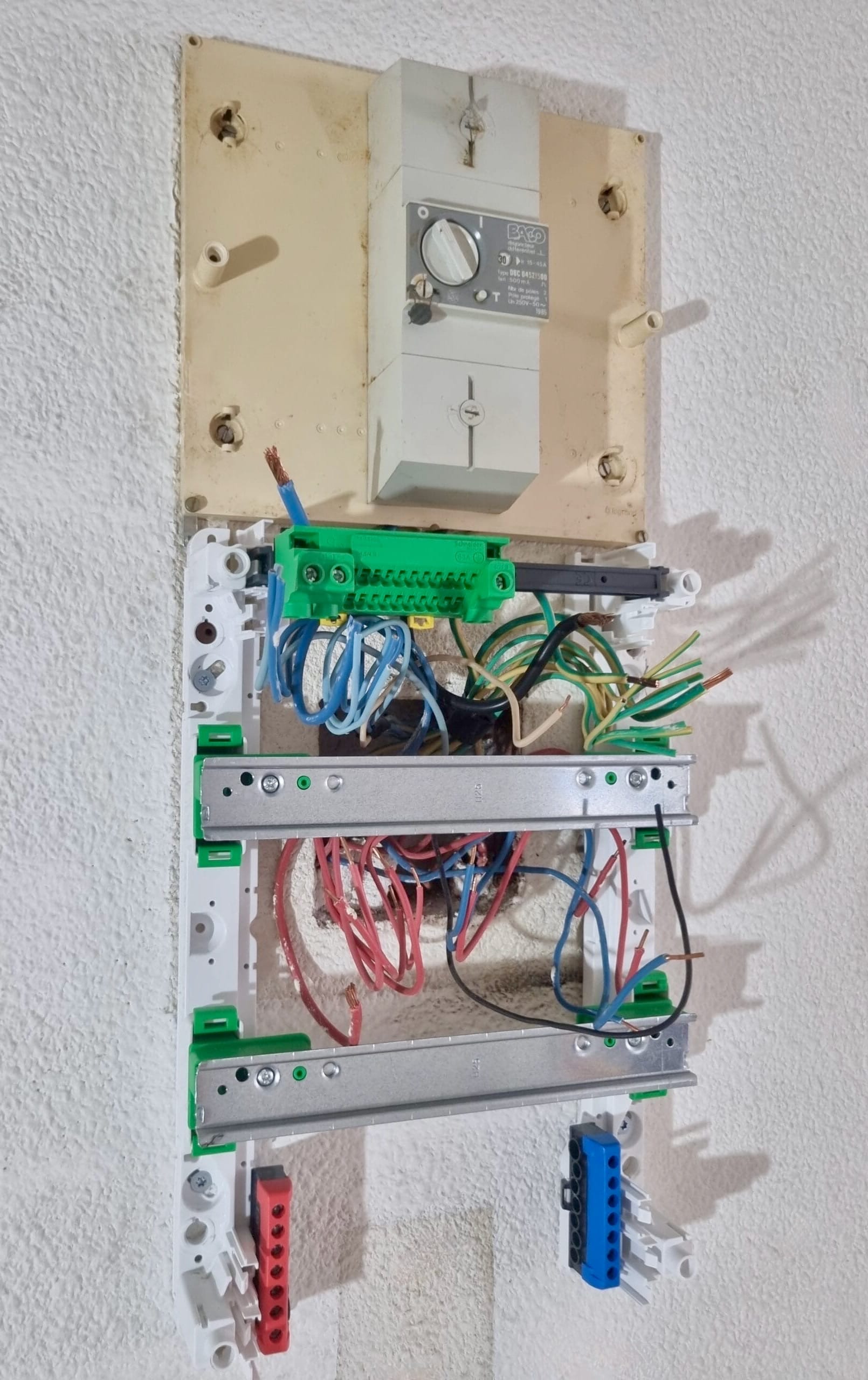

C’est encore plus vrai si le tableau est ancien, s’il manque des caches, si les couleurs de fils ne sont pas cohérentes ou si le chauffe-eau a déjà été modifié.

Disjoncteur 2 A, 20 A, différentiel : qui protège quoi ?

Le disjoncteur 2 A protège le circuit de commande du contacteur. Il ne sert pas à alimenter la résistance du chauffe-eau. Son rôle est de protéger la petite partie qui reçoit l’ordre du compteur.

Le circuit de puissance du ballon

Le disjoncteur 20 A protège souvent le circuit spécialisé du chauffe-eau, selon la configuration domestique courante. Ce circuit alimente la puissance du ballon via le contacteur.

Le différentiel protège les personnes

L’interrupteur différentiel 30 mA protège les personnes contre les défauts d’isolement Obligation NF C 15-100 . Le chauffe-eau doit être placé sous une protection différentielle adaptée à l’installation.

Pour reconnaître le disjoncteur du chauffe-eau dans un tableau, regardez le calibre imprimé sur le corps du module.

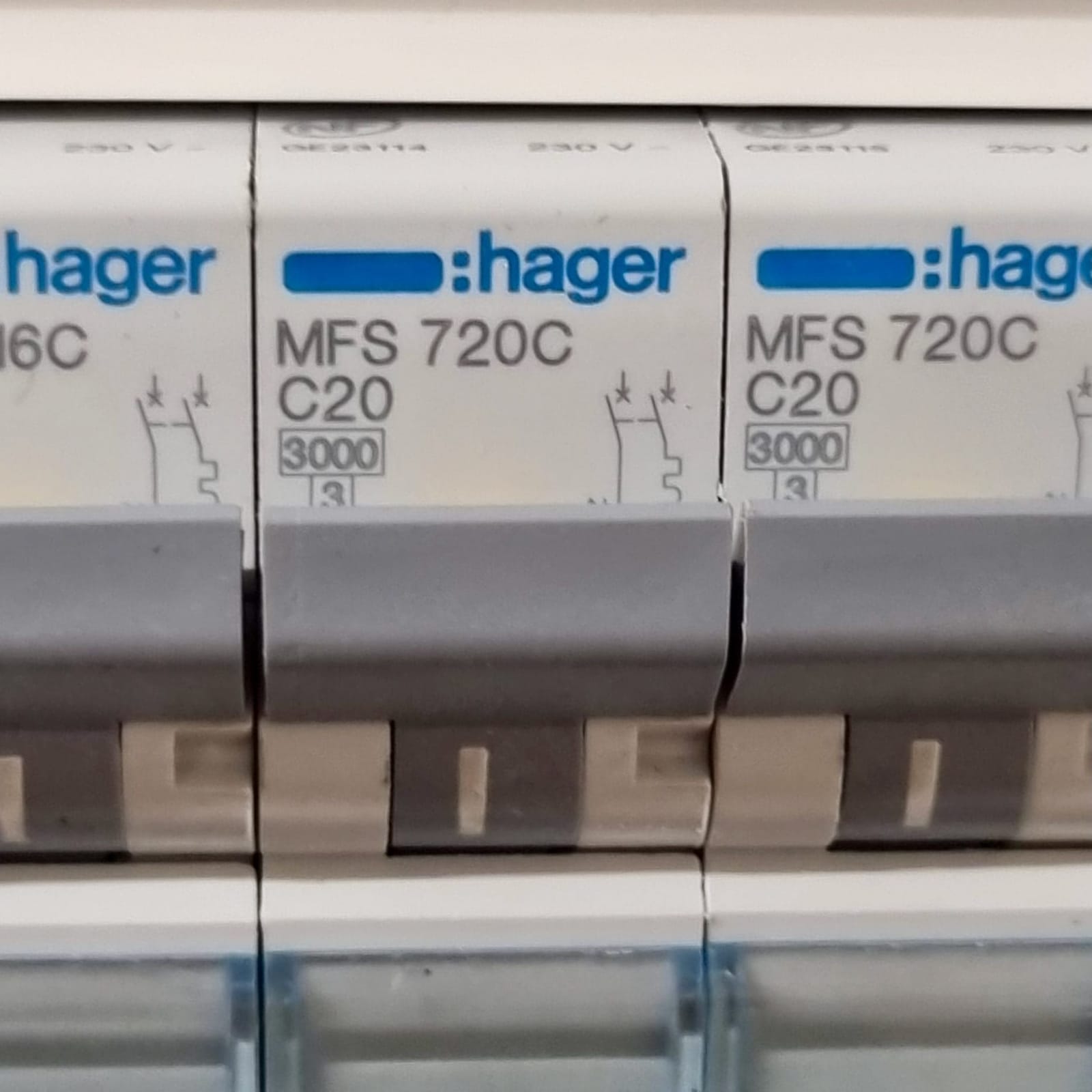

1 Le marquage C20 indique le calibre 20 A. Le marquage C20 indique le calibre 20 A.

Disjoncteur divisionnaire Hager

Le calibre se lit sur le corps : C20 désigne un module de 20 A, celui du circuit chauffe-eau.

Un repérage propre avec étiquettes

Cette séparation est aussi utile pour lire un tableau. Si tout est mélangé, sans repère, le dépannage devient plus long et plus risqué.

Un repérage propre avec étiquettes permet de comprendre rapidement quel disjoncteur protège la commande, quel disjoncteur protège le ballon et où se situe le contacteur.

Heures creuses en journée : faut-il modifier le contacteur ?

Dans la plupart des cas, non. Le contacteur suit le signal du compteur. Si les plages heures creuses changent et que le chauffe-eau est bien piloté par le compteur, le contacteur n’a pas besoin d’être reprogrammé.

Ce qui doit être programmé manuellement

Ce point crée beaucoup de confusion, car certains appareils doivent être programmés manuellement. Une machine à laver programmée sur une heure fixe ne s’adaptera pas seule si la plage change. Un chauffe-eau piloté par contacteur, lui, suit le signal reçu.

La seule vérification utile

La seule vérification utile consiste à confirmer que le contacteur est bien sur AUTO et que le ballon chauffe pendant les nouvelles plages. Si les habitudes changent, il peut aussi être utile de surveiller la quantité d’eau chaude disponible.

Une grosse consommation le soir

Pour les foyers avec une grosse consommation d’eau chaude le soir, une plage heures creuses partiellement en journée peut changer le confort. Le ballon peut chauffer plus tôt, puis être sollicité avant la nuit.

Dans ce cas, le sujet n’est pas forcément le contacteur. Il faut plutôt regarder la capacité du ballon, l’isolation de la cuve, les habitudes de douche et la température de consigne.

Contacteur silencieux ou bruyant : que choisir ?

Certains contacteurs font un petit bruit mécanique au déclenchement. C’est normal au moment où la bobine colle. En revanche, un bourdonnement permanent peut devenir gênant si le tableau est proche d’une chambre ou d’une pièce calme.

Les gammes plus silencieuses

Il existe des gammes plus silencieuses ou mieux adaptées aux usages domestiques. Le choix peut valoir le coût si le tableau se trouve dans une entrée, un couloir ou un logement compact.

Le bruit nouveau comme signal

Le bruit ne doit pas être traité seulement comme une question de confort. Un bruit nouveau peut aussi signaler une bobine fatiguée, une tension instable, un mauvais serrage ou un module vieillissant.

• Tableau près d’une chambre : privilégier un modèle discret.
• Ancien contacteur bruyant : vérifier l’échauffement et l’état des bornes.
• Remplacement à l’identique : contrôler l’intensité, la commande et l’encombrement.
• Tableau dense : prévoir la place avant d’acheter.
• Usage locatif : choisir une façade lisible pour limiter les mauvaises manipulations.

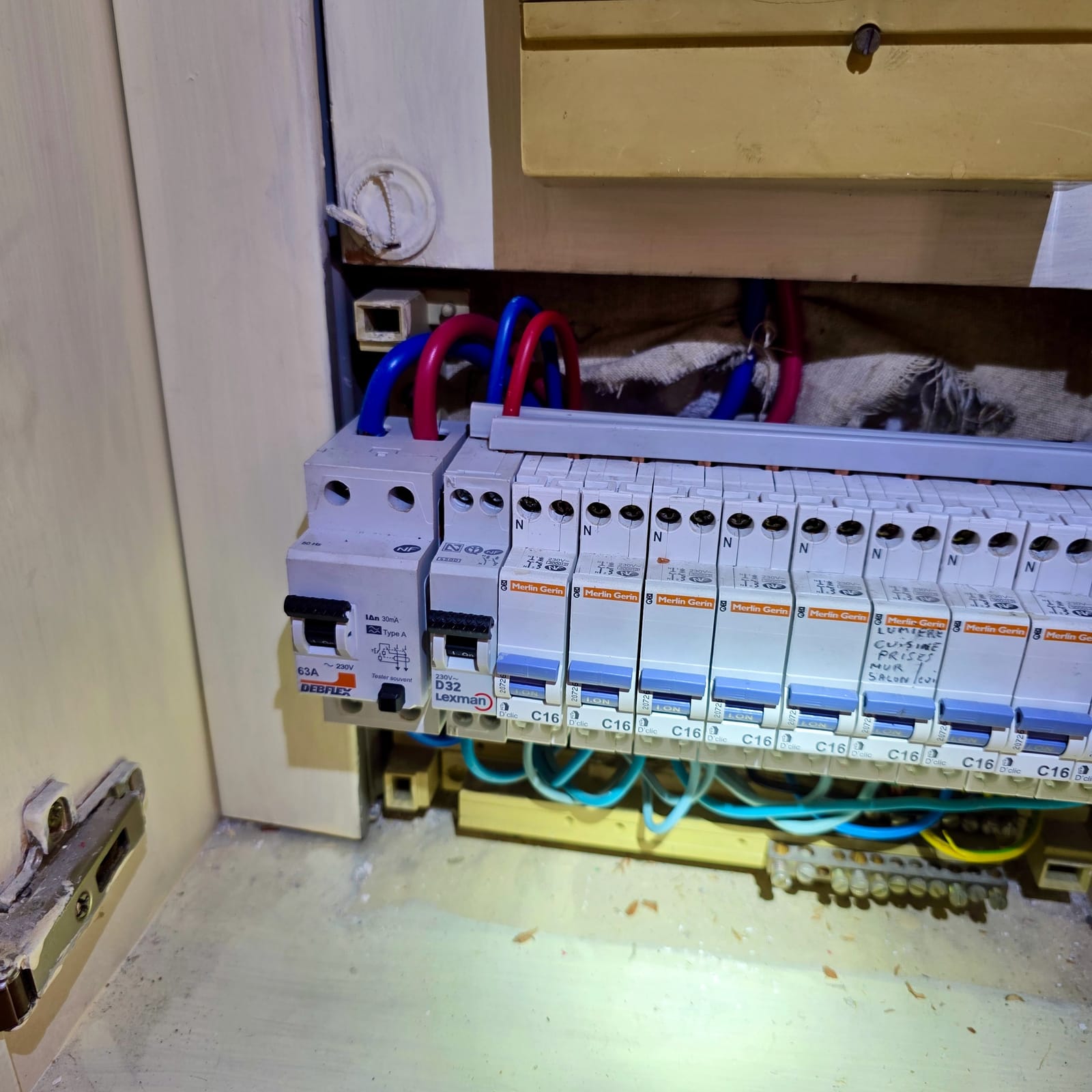

La qualité et la lisibilité du modèle

Un contacteur très bon marché peut fonctionner correctement, mais il faut regarder la qualité des bornes, la notice, la lisibilité du levier et la disponibilité du modèle dans le temps.

Pour un logement occupé au quotidien, le prix du module seul ne doit pas écraser les critères de fiabilité et de diagnostic.

Cas du triphasé : attention au montage

Dans une installation triphasée, le chauffe-eau et le contacteur peuvent être câblés différemment. Le nombre de pôles, la répartition des phases et la protection ne se choisissent pas comme en monophasé.

Ne pas remplacer par un modèle monophasé

Il ne faut pas remplacer un contacteur triphasé par un modèle monophasé simplement parce qu’il ressemble au module existant. Le risque est de ne couper qu’une partie du circuit ou de créer un déséquilibre.

La puissance et le couplage à vérifier

Le triphasé impose aussi de vérifier la puissance du chauffe-eau, son couplage, la protection amont et la cohérence du tableau. Le diagnostic doit être fait sur place.

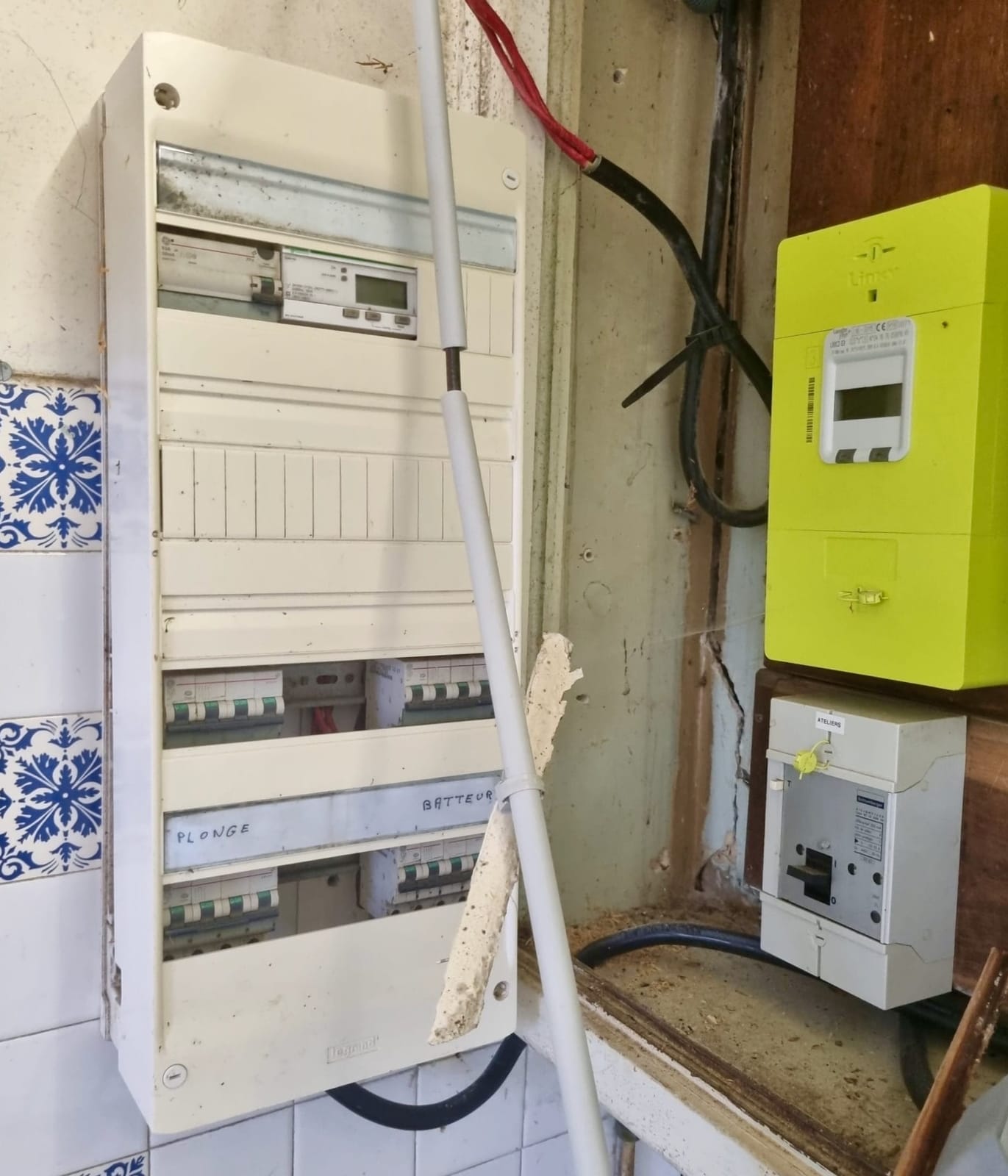

La prudence sur les tableaux anciens

Cette prudence vaut aussi pour les tableaux anciens, les chauffe-eaux déplacés, les ballons remplacés sans reprise du tableau ou les logements qui ont connu plusieurs propriétaires.

Quand l’historique est flou, il vaut mieux passer du temps à repérer que poser un module neuf sur une base incertaine.

Méthode de vérification avant achat

Avant d’acheter un contacteur, prenez quelques minutes pour collecter les informations utiles. Cela évite les retours produit et les remplacements inutiles.

Noter la marque et la référence

Notez la marque et la référence du contacteur actuel. Regardez son calibre, sa tension de commande, son nombre de modules et le nombre de pôles utilisés. Photographiez le tableau fermé, puis les repères visibles si l’ouverture est faite par une personne compétente.

Confirmer l’option du contrat

Il faut aussi confirmer le contrat. Un contacteur heures creuses n’a pas d’intérêt si le logement n’a pas d’option heures pleines heures creuses ou si le chauffe-eau est déjà piloté autrement.

Plus fiable qu’un achat au hasard

Cette méthode est plus fiable qu’un achat au hasard. Elle permet aussi d’expliquer clairement la situation à un électricien, avec des photos utiles et des symptômes précis.

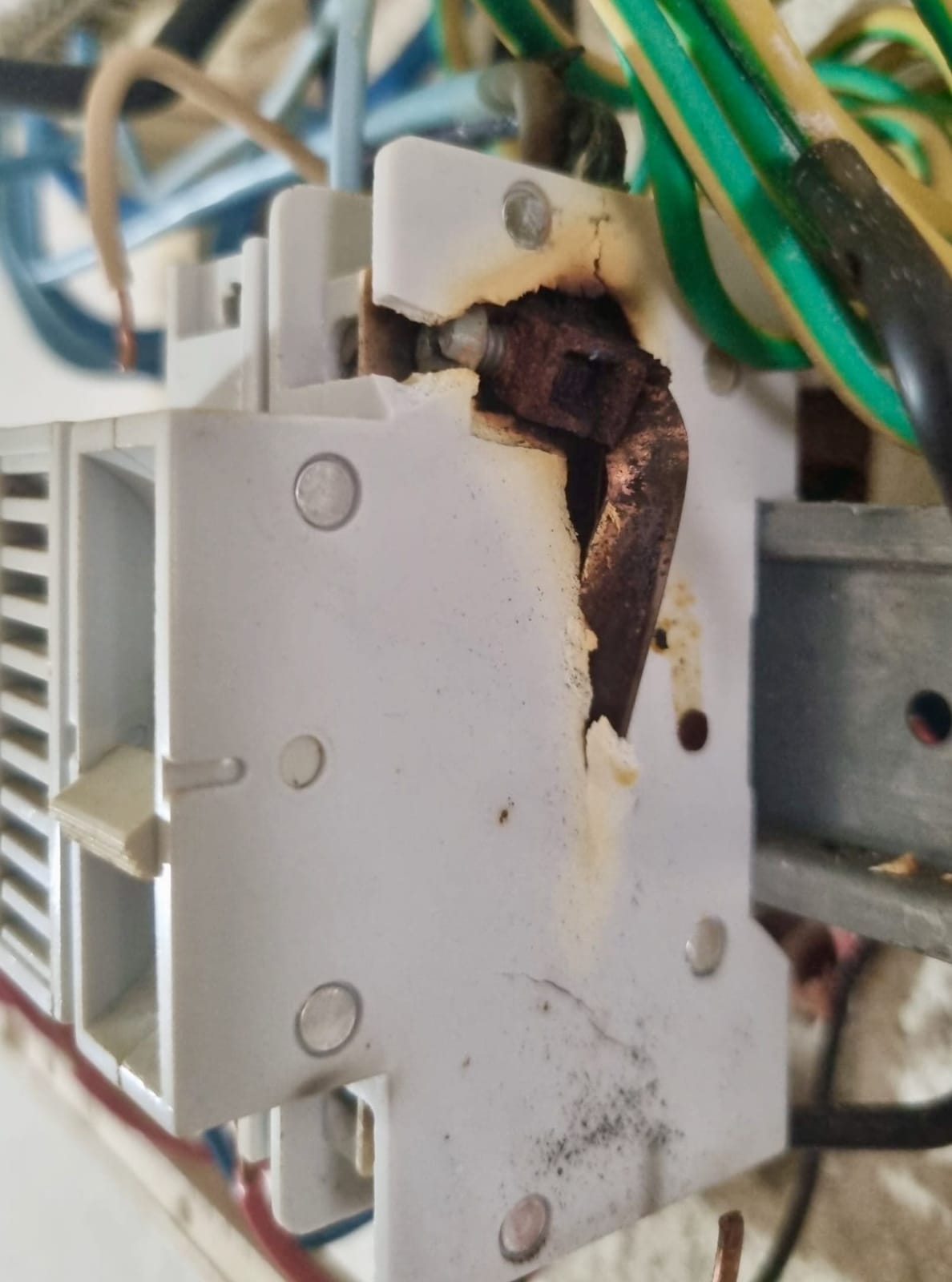

Si le tableau montre des fils noircis, des modules cassés ou des caches manquants, le sujet dépasse le simple contacteur. Il faut traiter l’état du tableau avant de chercher à optimiser les heures creuses.

Faut-il garder les heures creuses pour un chauffe-eau ?

La réponse dépend du contrat, du prix du kWh, des habitudes et de la capacité du ballon. Le contacteur ne rend pas les heures creuses rentables à lui seul. Il permet seulement de consommer au bon moment si le contrat est pertinent.

Un foyer sobre peut gagner moins

Un foyer qui utilise beaucoup d’eau chaude et peut décaler d’autres usages peut mieux exploiter les heures creuses. Un foyer très sobre, avec peu d’appareils décalables, peut gagner moins.

Le couple contrat et usages

Il faut donc éviter de juger seulement le contacteur. Le vrai sujet est le couple contrat + usages + chauffe-eau.

Regarder les consommations sur plusieurs semaines

Si vous hésitez, regardez vos consommations sur plusieurs semaines. L’objectif est de savoir quelle part peut réellement être déplacée pendant les heures creuses.

Pour un chauffe-eau, le pilotage automatique reste pratique. Mais il ne compense pas un ballon trop grand, mal réglé, entartré ou peu adapté au foyer.

Erreurs fréquentes à éviter

La première erreur est de remplacer le contacteur sans diagnostic. Le symptôme peut venir du signal, du contrat, du disjoncteur 2 A, du chauffe-eau ou d’un fil mal serré.

Confondre marche forcée et fonctionnement normal

La deuxième erreur est de confondre marche forcée et fonctionnement normal. La marche forcée dépanne, mais elle ne valide pas le pilotage automatique.

Négliger le serrage

La troisième erreur est de négliger le serrage. Un mauvais serrage dans un tableau peut provoquer un échauffement, un déclenchement ou une panne intermittente.

• Acheter sans relever la référence du contacteur existant.
• Oublier le disjoncteur 2 A sur le circuit de commande.
• Laisser le contacteur sur I et croire que les heures creuses fonctionnent.
• Confondre C1/C2 et puissance du chauffe-eau.
• Ignorer un échauffement ou une odeur au tableau.
• Changer le module sans tester le déclenchement en AUTO.

La compatibilité mécanique des modules

Une autre erreur consiste à mélanger des modules sans se poser la question de la compatibilité mécanique. Peignes, bornes, alignement et espace de câblage comptent dans un tableau.

Un dépannage propre laisse un tableau lisible. Les fils doivent être rangés sans tension excessive, les protections repérées et le fonctionnement expliqué à l’occupant.

Quand appeler un électricien ?

Il est raisonnable d’appeler un électricien si le tableau est ancien, si le chauffe-eau déclenche, si le contacteur chauffe, si le disjoncteur 2 A est absent ou si les bornes C1/C2 ne sont pas clairement identifiées.

Le triphasé ou un ballon remplacé récemment

Il faut aussi appeler si le logement est en triphasé ou si le chauffe-eau a été remplacé récemment avec un comportement anormal depuis l’intervention.

Ce que le professionnel peut vérifier

Le professionnel pourra vérifier la présence du signal, tester la bobine, contrôler les serrages, regarder la puissance du ballon et confirmer que le circuit est correctement protégé.

“

Le contacteur est une petite pièce, mais il se trouve au croisement du compteur, du tableau et du chauffe-eau. C’est pour cela que le diagnostic compte.

Le prix de l’intervention et le temps utile

Le prix de l’intervention peut sembler élevé par rapport au prix du module. Mais le temps utile n’est pas seulement la pose : c’est le repérage, la mise en sécurité, le contrôle et l’explication du fonctionnement.

Dans un logement loué, une intervention propre limite aussi les manipulations hasardeuses. Une étiquette claire sur le tableau évite beaucoup d’appels pour une simple position mal réglée.

Le contacteur heures creuses fait partie d’un ensemble plus large. Si le tableau est plein, ancien ou mal protégé, le remplacement du contacteur peut être l’occasion de vérifier l’état général.

Un tableau saturé se repère avant l’intervention : le simulateur de surcharge du tableau donne l’ordre de grandeur en quelques minutes, et le guide du tableau électrique précise ce qui se remplace utilement en même temps qu’un contacteur. Si le constat impose une reprise complète, c’est le coût de mise aux normes électrique qu’il faut chiffrer, pas le module seul.

Le contacteur dépend surtout de ce qui le pilote. Le branchement heures creuses sur Linky détermine le signal reçu, dont l’origine est expliquée dans tout savoir sur le compteur Linky. Deux symptômes sont régulièrement mis sur son dos à tort : un disjoncteur de chauffe-eau qui saute la nuit et un bourdonnement du tableau électrique.
