Branchement heure creuse Linky : contact sec C1/C2

Le branchement du contact sec C1/C2 doit être protégé par un disjoncteur 2 A et suivi d’un contacteur jour nuit dimensionné pour le chauffe-eau. La commande et la puissance doivent rester sur des circuits distincts au tableau.

Le câblage C1/C2 se comprend avec le contacteur heures creuses chauffe-eau et le suivi Enedis particulier consommation. Un mauvais branchement donne souvent un chauffe-eau qui force ou qui ne démarre plus ; la logique de pilotage rejoint aussi les scénarios de borne V2G maison.

Le branchement heure creuse Linky sert surtout à piloter un chauffe-eau électrique au bon moment, dans le cadre de l’option heures creuses. Le compteur ne fournit pas la puissance du ballon. Il met simplement à disposition un contact sec C1/C2, qui se ferme ou s’ouvre selon la période tarifaire.

Depuis novembre 2025, les créneaux d’heures creuses sont déplacés progressivement. Les 8 heures quotidiennes restent acquises, mais elles peuvent être réparties entre nuit et journée, puis varier selon la saison.

La phase 2, prévue du 1er décembre 2026 au 31 octobre 2027, supprime les anciennes plages historiques pour environ 9 millions de foyers, qui basculent vers la structure 5 heures la nuit et jusqu’à 3 heures l’après-midi, avec un préavis d’un mois de la part du fournisseur.

La délibération de la CRE du 8 janvier 2026 lève par ailleurs le gel du créneau méridien 11 h-14 h en hiver pour les nouveaux clients Enedis. Le câblage C1/C2 ne change pas ; vérifiez vos créneaux réels sur la facture ou auprès du fournisseur avant de chercher une panne de chauffe-eau.

Ce détail change tout. Le compteur Linky commande la bobine d’un contacteur jour nuit placé dans le tableau électrique. Le contacteur, lui, laisse passer ou coupe l’alimentation du chauffe-eau.

L’erreur fréquente consiste à chercher une sortie “heures creuses” qui alimenterait directement le ballon. Ce n’est pas le rôle du compteur. Le circuit de puissance reste dans le tableau, protégé par ses disjoncteurs.

À quoi sert le contact sec C1/C2 du Linky ?

Un interrupteur commandé par le compteur

Le contact sec du compteur Linky fonctionne comme un interrupteur commandé par le compteur. Il ne doit pas être confondu avec une sortie de puissance. Il sert à transmettre une information : heures creuses actives ou heures pleines actives.

La fermeture en heures creuses

Quand la période heures creuses arrive, le contact C1/C2 se ferme. Cette fermeture permet d’alimenter la bobine du contacteur jour nuit, selon le câblage du tableau. Le contacteur bascule alors et alimente le chauffe-eau.

Quand les heures creuses se terminent, le contact s’ouvre. La bobine n’est plus commandée, le contacteur retombe et le chauffe-eau n’est plus alimenté en mode automatique.

Le chauffe-eau ne parle pas avec le compteur

Le chauffe-eau ne “parle” donc pas directement avec le compteur. Il reçoit son alimentation par le circuit de puissance du tableau, tandis que Linky donne seulement l’ordre de fonctionnement.

Le schéma de principe à comprendre

Le branchement se lit en deux parties. D’un côté, il y a le circuit de commande. De l’autre, il y a le circuit de puissance.

Le circuit de commande

Le circuit de commande passe par le contact sec C1/C2, le disjoncteur 2 A et la bobine du contacteur, souvent repérée A1 et A2. C’est lui qui décide si le contacteur doit coller ou non.

Le circuit de puissance

Le circuit de puissance alimente le chauffe-eau. Il passe généralement par un disjoncteur dédié, puis par les contacts de puissance du contacteur jour nuit, avant d’aller vers le ballon.

Une séparation essentielle

Cette séparation est essentielle. Elle évite de faire passer la puissance du chauffe-eau dans le compteur. Elle permet aussi de protéger chaque fonction avec le calibre adapté.

Les trois positions du contacteur jour nuit

Les trois positions utiles

Un contacteur jour nuit possède souvent trois positions : Auto, marche forcée et arrêt. Ces positions sont utiles pour diagnostiquer une panne ou adapter temporairement l’usage du ballon.

La position Auto

La position Auto est la position normale. Le chauffe-eau fonctionne uniquement lorsque le contact sec C1/C2 commande la bobine du contacteur.

La marche forcée

La marche forcée permet de chauffer l’eau en dehors des heures creuses. Elle sert par exemple après une forte consommation d’eau chaude. Sur beaucoup de contacteurs, la marche forcée revient ensuite en Auto au prochain cycle.

La position arrêt coupe volontairement le fonctionnement du chauffe-eau. Elle peut servir pendant une absence, mais elle ne remplace pas une vraie mise en sécurité avant intervention.

• Auto : position normale pour suivre les heures creuses.
• Marche forcée : utile pour relancer ponctuellement le chauffe-eau.
• Arrêt : pratique pour une absence ou un test, mais pas pour travailler sous tension.
• Retour en Auto : à vérifier après une marche forcée, selon le modèle installé.

Matériel nécessaire au tableau

Le matériel selon l’installation

Le matériel dépend de l’installation existante, de la puissance du chauffe-eau et de la place disponible dans le tableau. Pour un ballon électrique classique, on retrouve souvent un contacteur jour nuit, un disjoncteur 2 A pour la commande et un disjoncteur dédié pour le chauffe-eau.

Le contacteur doit être adapté au courant du circuit. Pour un chauffe-eau domestique standard, les modèles modulaires de tableau sont courants. Le choix exact dépend de la notice constructeur et du circuit déjà en place.

Le disjoncteur 2 A de commande

Le disjoncteur 2 A sert au circuit de commande. Il ne protège pas le chauffe-eau. Il protège la partie qui commande la bobine du contacteur.

Les fils doivent être correctement sectionnés, repérés et serrés. Un mauvais serrage peut provoquer un échauffement, une panne intermittente ou un déclenchement difficile à diagnostiquer.

Les prix ne remplacent pas un devis

Ces prix ne remplacent pas un devis. Un tableau propre, accessible et récent peut demander peu de temps. Un tableau ancien, rempli ou mal repéré peut transformer une pose simple en intervention de remise au propre.

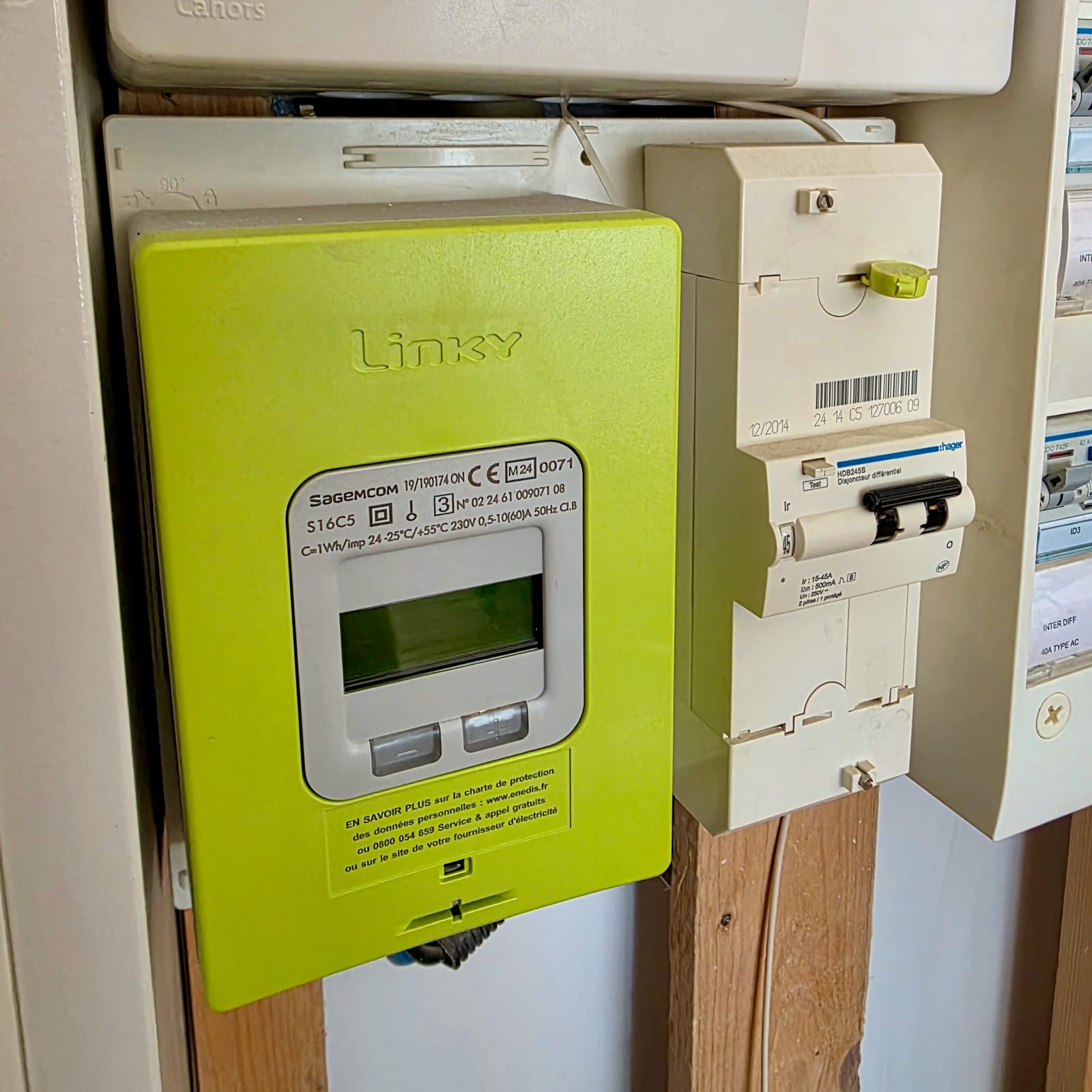

Où se trouvent les bornes C1 et C2 ?

La zone prévue sur le compteur

Les bornes C1 et C2 sont associées au contact sec du compteur Linky. Elles se trouvent dans la zone prévue à cet effet sur le compteur, avec une partie accessible pour le raccordement selon la configuration.

Le domaine du gestionnaire de réseau

Il faut rester prudent sur ce point. Le compteur appartient au domaine du gestionnaire de réseau. Certaines parties ne doivent pas être ouvertes ou modifiées par l’usager.

La notice du compteur indique aussi que le compteur peut rester sous tension et qu’il ne faut pas le démonter, le déplacer ou retirer des scellés. Ce n’est pas une simple boîte de dérivation.

Le cheminement vers le tableau

Si le compteur est éloigné du tableau, le cheminement du câble de commande doit être étudié. Une gaine disponible facilite l’opération. Un parcours à créer peut augmenter le coût et le temps de pose.

Branchement de principe C1/C2 vers A1/A2

Le principe courant consiste à utiliser le contact sec Linky pour commander la bobine du contacteur jour nuit. Les bornes de bobine sont souvent repérées A1 et A2, mais la notice du modèle reste la référence.

Le disjoncteur 2 A protège le circuit de commande. Il est généralement placé dans le tableau électrique, sur la même rangée ou à proximité du contacteur quand c’est possible.

Le circuit de puissance du chauffe-eau passe par les contacts du contacteur. Les bornes peuvent être repérées 1/2, 3/4, L/T ou selon une autre nomenclature. Il ne faut pas recopier un schéma trouvé en ligne sans vérifier le contacteur installé.

Sécurité : ce qu’il ne faut pas faire

Le branchement C1/C2 peut sembler simple parce qu’il ne s’agit “que” d’une commande. Pourtant, l’intervention se fait au tableau électrique et à proximité de conducteurs sous tension.

Travailler hors tension

La première règle consiste à travailler hors tension. Couper un interrupteur ou mettre le contacteur sur arrêt ne suffit pas. Il faut couper l’alimentation concernée et vérifier l’absence de tension.

Le tournevis testeur insuffisant

Un tournevis testeur n’est pas un outil de vérification fiable pour valider une absence de tension. La vérification doit se faire avec un appareil adapté, utilisé correctement.

Ne pas toucher aux scellés

Il ne faut pas non plus retirer les scellés du compteur, modifier le compteur ou intervenir sur une partie réservée au gestionnaire de réseau. Le bon câblage respecte la limite entre installation intérieure et compteur.

• Ne jamais raccorder le chauffe-eau directement sur C1/C2.
• Ne jamais supprimer la protection 2 A du circuit de commande.
• Ne jamais travailler au tableau sans vérification d’absence de tension.
• Ne jamais retirer un scellé Enedis pour accéder à une zone non autorisée.
• Ne jamais laisser des fils non repérés dans un tableau déjà chargé.

Pourquoi le chauffe-eau ne démarre pas en heures creuses ?

Pas toujours le contacteur

Une panne de chauffe-eau en heures creuses ne vient pas toujours du contacteur. Le problème peut venir du contrat, du compteur, du circuit de commande, du circuit de puissance ou du chauffe-eau lui-même.

Le premier contrôle simple

Le premier contrôle simple consiste à regarder la position du contacteur. S’il est sur arrêt, le chauffe-eau ne se lancera pas automatiquement. S’il est sur Auto, il attend le signal heures creuses.

1 Le sélecteur : Auto, marche forcée, arrêt. Le sélecteur : Auto, marche forcée, arrêt. 2 Le disjoncteur voisin, pas le contacteur. Le disjoncteur voisin, pas le contacteur.

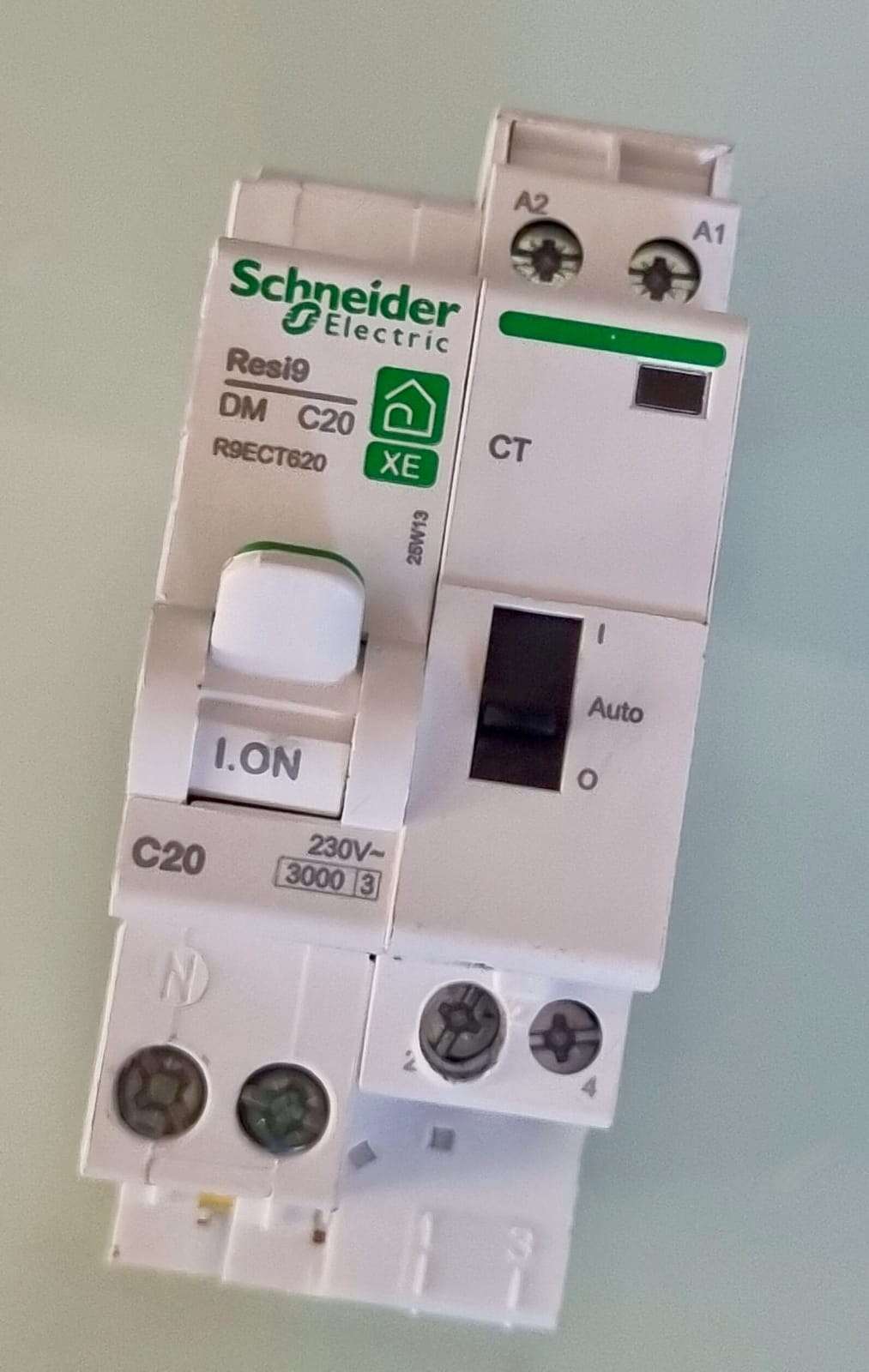

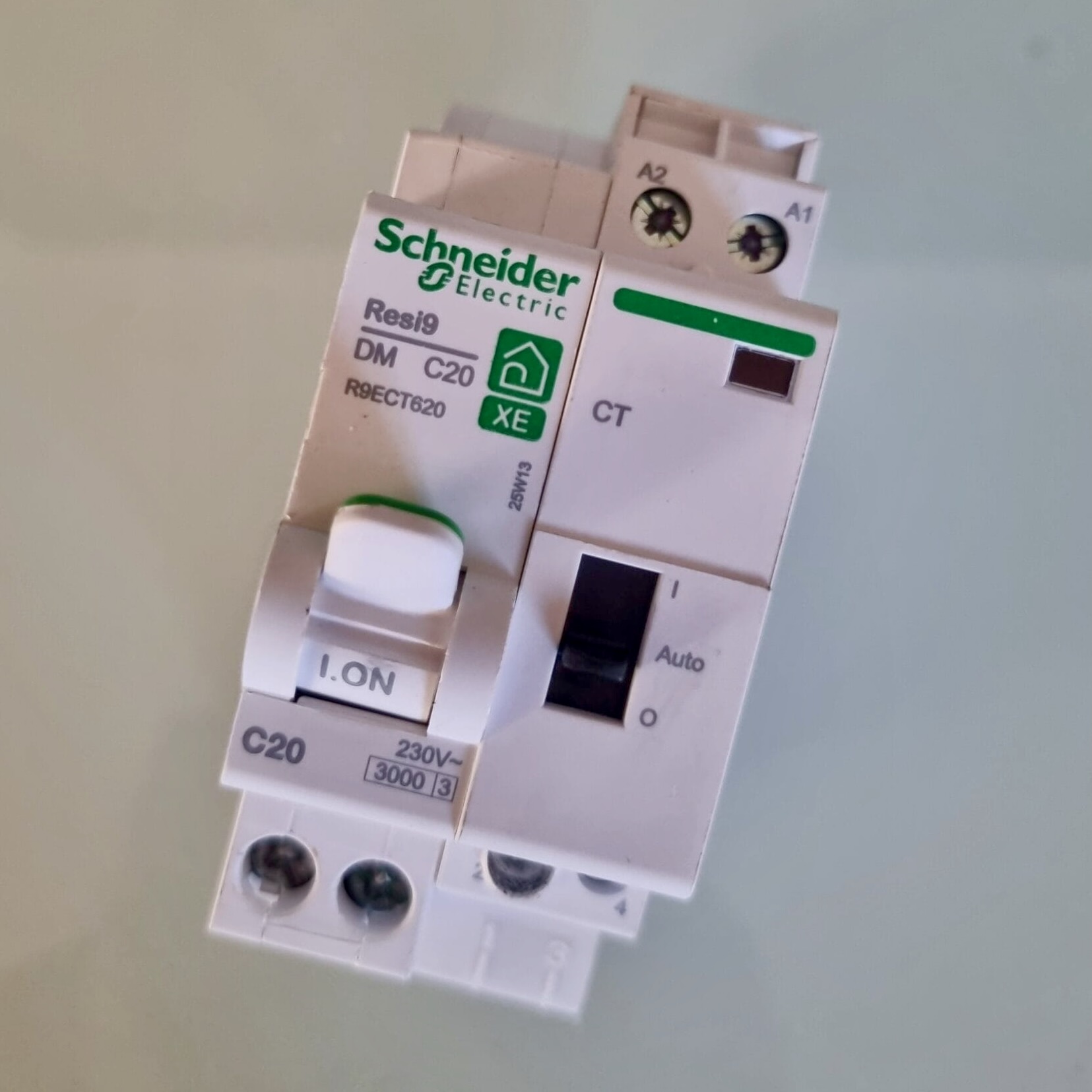

Contacteur jour nuit Schneider Resi9

Le premier contrôle d’un chauffe-eau qui ne chauffe pas : lire la position du sélecteur, sans rien démonter.

1. 1 Le sélecteur : Auto, marche forcée, arrêt.
2. 2 Le disjoncteur voisin, pas le contacteur.

Le deuxième contrôle consiste à vérifier que l’option heures pleines / heures creuses est bien active. Sans option active, le contact sec ne donnera pas le comportement attendu.

Le contrôle des protections

Le troisième contrôle porte sur les protections. Un disjoncteur 2 A déclenché coupe la commande. Un disjoncteur chauffe-eau déclenché coupe la puissance. Les deux pannes donnent des symptômes différents.

Marche forcée : utile, mais à utiliser correctement

Dépanner en journée

La marche forcée dépanne quand le ballon a été vidé en journée. Elle permet de chauffer l’eau sans attendre la prochaine plage heures creuses.

Pas un mode permanent

Elle ne doit pas devenir le mode permanent. Si le contacteur reste toujours en marche forcée, l’intérêt de l’option heures creuses diminue. Il faut alors chercher pourquoi le mode Auto ne fonctionne pas.

Sur certains modèles, la marche forcée tient jusqu’au prochain passage en heures creuses, puis revient automatiquement en Auto. Sur d’autres, le comportement dépend du contacteur. La notice évite les erreurs d’interprétation.

Quand elle ne chauffe pas l’eau

Si la marche forcée ne chauffe pas l’eau, le problème n’est probablement pas seulement le contact C1/C2. Il faut regarder le disjoncteur du chauffe-eau, le thermostat, la résistance ou le ballon lui-même.

“

Un contacteur jour nuit se diagnostique toujours en séparant commande et puissance. Sinon, on remplace des pièces au hasard.

Faut-il un électricien pour brancher le contact sec ?

Comprendre ne suffit pas

Un particulier soigneux peut comprendre le principe. Cela ne veut pas dire qu’il doit intervenir seul dans le tableau. La difficulté réelle dépend de l’état de l’installation, de la place disponible et du repérage existant.

Un tableau récent, propre et bien étiqueté est plus simple à diagnostiquer. Un tableau ancien, sans repères ou avec des conducteurs mélangés demande beaucoup plus de prudence.

Un problème plus large

L’intervention peut aussi révéler un problème plus large : chauffe-eau sans circuit dédié, protection inadaptée, différentiel absent ou tableau saturé. Dans ce cas, le branchement C1/C2 n’est pas le vrai sujet.

Faire intervenir est raisonnable

Faire intervenir un électricien est souvent raisonnable si vous n’avez pas l’habitude de travailler hors tension, de vérifier une absence de tension ou de lire un schéma de contacteur.

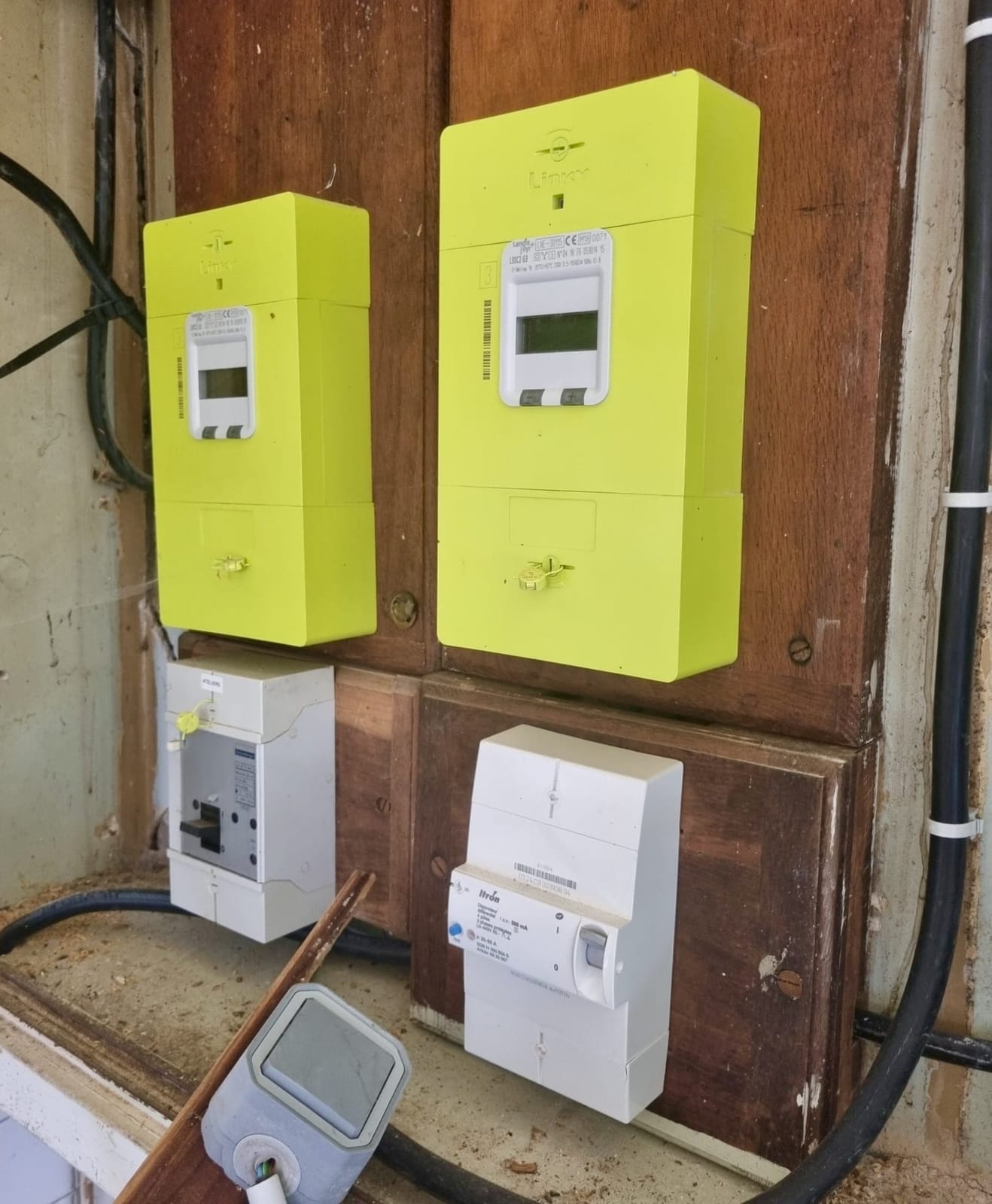

Monophasé ou triphasé : ce qui change

Le même principe de commande

Le contact sec C1/C2 garde le même principe en monophasé et en triphasé. Il commande une bobine de contacteur. Ce qui change surtout, c’est le circuit de puissance du chauffe-eau et le type de contacteur à utiliser.

En monophasé, un chauffe-eau domestique est souvent alimenté en phase et neutre. Le contacteur coupe ou établit ce circuit selon son câblage.

Le contacteur en triphasé

En triphasé, le chauffe-eau ou l’installation peut demander un contacteur adapté au nombre de pôles et au courant. Le câblage doit être cohérent avec la distribution des phases et la notice du matériel.

Ne pas acheter au hasard

Il ne faut donc pas acheter un contacteur au hasard. La référence dépend du réseau, du chauffe-eau, du tableau et du schéma de l’installation.

Heures creuses : est-ce toujours rentable ?

L’option doit correspondre aux usages

Le branchement C1/C2 n’a de sens que si l’option heures pleines / heures creuses correspond à vos usages. Le chauffe-eau est un bon candidat, car il peut fonctionner pendant une plage décalée sans gêner le confort.

Depuis le 1er février 2026, l’abonnement du tarif réglementé est identique entre l’option Base et l’option heures pleines / heures creuses, conformément à la délibération de la CRE n°2026-06. L’option devient rentable dès environ 25 % de consommation en heures creuses.

Le reste dépend du prix du kilowattheure en heures creuses, du prix en heures pleines et de votre capacité à déplacer les consommations. Un foyer qui consomme surtout en journée peut gagner peu.

Le chauffe-eau, premier usage à décaler

Le chauffe-eau représente souvent le premier usage à décaler. Ensuite, certains appareils peuvent être programmés, mais il faut rester pratique. Lancer des machines la nuit n’est pas toujours compatible avec le bruit, le logement ou le voisinage.

Pas une promesse d’économie automatique

Le contacteur jour nuit n’est donc pas une promesse d’économie automatique. C’est un outil. Il devient utile quand le contrat et les habitudes suivent.

• Utile si le ballon chauffe principalement pendant les heures creuses.
• Moins utile si le foyer consomme surtout en journée.
• Rentable depuis février 2026 dès environ 25 % de consommation en heures creuses au tarif réglementé.
• À comparer avec une programmation solaire ou domotique si vous avez de l’autoconsommation.

Un « Bloc Solaire de super-heures creuses (11 h-17 h)» est évoqué comme piste à l’étude, sans confirmation officielle ni date d’ouverture. Je n’en fais pas un critère de choix tant qu’il n’est pas acté.

Contact sec Linky ou programmateur ?

Le contact sec, simple et robuste

Le contact sec Linky suit les heures creuses définies par le contrat et le gestionnaire de réseau. C’est simple, robuste et lisible. Pour un chauffe-eau classique, c’est souvent suffisant.

Le programmateur donne plus de liberté

Un programmateur donne plus de liberté. Il peut être utile si vous voulez chauffer à un horaire précis, si vous avez une production photovoltaïque ou si vous cherchez à adapter le fonctionnement du ballon à votre rythme.

Mais plus il y a de logique ajoutée, plus le diagnostic devient complexe. Un contacteur simple se comprend vite. Un montage avec horloge, délesteur, module connecté et application domotique peut devenir moins lisible.

Le choix dépend de l’objectif

Le bon choix dépend donc de l’objectif. Pour suivre les heures creuses, le contact sec C1/C2 reste la solution de base. Pour optimiser une production solaire, un autre pilotage peut être plus pertinent, par exemple via Home Assistant.

Méthode de diagnostic simple

Observer avant de remplacer

Avant de remplacer un contacteur, il faut observer. Le bruit du contacteur, sa position, l’heure du test, l’état des disjoncteurs et la présence d’eau chaude donnent déjà beaucoup d’informations.

Tester la marche forcée d’abord

Commencez par vérifier si le chauffe-eau fonctionne en marche forcée. Si oui, la partie puissance et le ballon sont probablement capables de fonctionner. Le problème se déplace alors vers la commande automatique.

Si la marche forcée ne fonctionne pas, il faut regarder le circuit du chauffe-eau, le thermostat, la résistance ou la protection de puissance. Le contact sec Linky n’est pas forcément en cause.

Vérifier la période tarifaire

Ensuite, il faut vérifier la période tarifaire. Tester le mode Auto en pleine journée, hors heures creuses, ne prouve pas que le système est en panne. Il peut simplement attendre son créneau.

Erreurs de câblage courantes

Confondre commande et alimentation

L’erreur la plus grave est de confondre les bornes C1/C2 avec une alimentation. Ces bornes ne sont pas faites pour alimenter directement un chauffe-eau.

Une autre erreur consiste à oublier la protection du circuit de commande. Le disjoncteur 2 A n’est pas décoratif. Il limite les conséquences d’un défaut sur la commande.

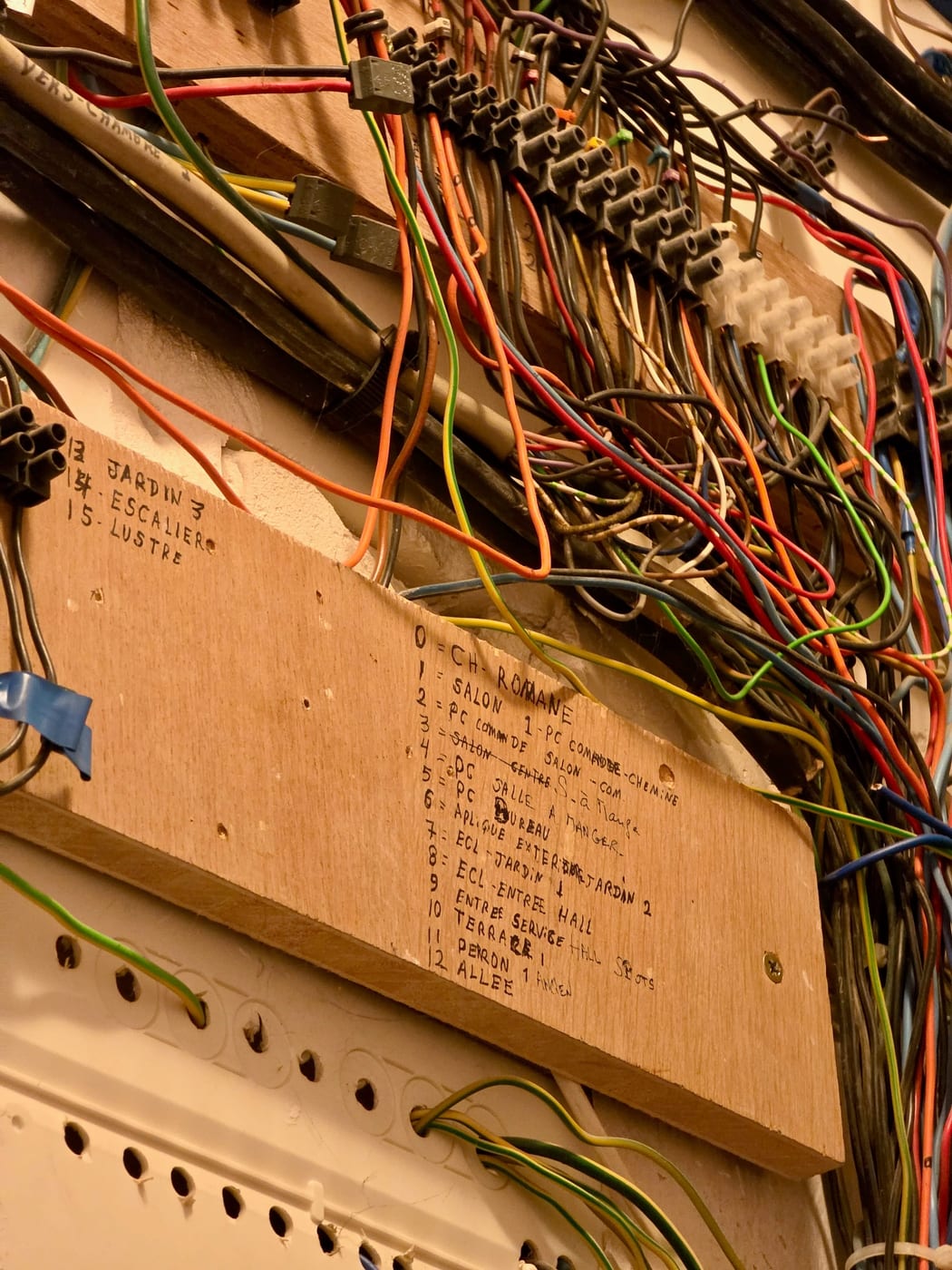

Remplacer sans repérage

On voit aussi des contacteurs remplacés sans repérage. Les fils sont retirés, puis reconnectés “à peu près” sur le nouveau modèle. Or deux contacteurs de marques différentes peuvent avoir des repères différents.

Le diagnostic incomplet

Le dernier piège est le diagnostic incomplet. Remplacer un contacteur ne sert à rien si le contrat HP/HC n’est pas actif, si le chauffe-eau est en défaut ou si le circuit de commande est coupé.

Budget : pose simple ou reprise de tableau

La pose simple

Pour une pose simple, le budget reste souvent limité : un contacteur, un disjoncteur 2 A, quelques accessoires et le temps de main-d’œuvre. Mais cette estimation suppose un tableau accessible et sain.

Le tableau saturé

Si le tableau est saturé, il peut falloir ajouter de la place, déplacer des modules ou reprendre une rangée. Si les conducteurs sont trop courts ou mal repérés, le temps augmente.

Si le compteur Linky est éloigné du tableau, le passage du câble de commande peut devenir le poste principal. Une gaine libre simplifie tout. Une gaine bouchée ou absente complique le chantier.

Le périmètre du devis

Le devis doit donc préciser le périmètre : simple remplacement de contacteur, création de commande C1/C2, recherche de panne ou reprise partielle du tableau.

Quand remplacer le contacteur jour nuit ?

Les signes de remplacement

Un contacteur se remplace quand il ne colle plus, quand il reste collé, quand il chauffe anormalement, quand ses bornes sont abîmées ou quand son comportement devient instable.

Un bruit léger peut être normal selon les modèles, mais un ronflement marqué ou nouveau mérite un contrôle. Une bobine fatiguée, un serrage médiocre ou un contacteur usé peuvent provoquer ce symptôme.

L’âge du tableau

Il faut aussi regarder l’âge du tableau. Si le contacteur est ancien et que le tableau a d’autres défauts, remplacer uniquement le module peut être insuffisant.

L’occasion d’un repérage propre

Le remplacement doit être l’occasion de remettre un repérage propre. Un contacteur identifié “chauffe-eau” et une protection 2 A clairement étiquetée facilitent les futurs dépannages.

Cas particulier : ballon connecté ou pilotage domotique

Le module connecté

Certains logements ajoutent un module connecté, un gestionnaire d’énergie ou un délesteur. Ces systèmes peuvent piloter le chauffe-eau en fonction du prix, de la production solaire ou de la puissance disponible.

Dans ce cas, le contact sec C1/C2 n’est plus forcément le seul ordre de commande. Le montage peut combiner plusieurs logiques, ce qui demande un schéma clair.

La règle reste la même

La règle reste la même : ne pas mélanger commande et puissance. Le module connecté doit être adapté, protégé et compréhensible. Une application ne remplace pas un câblage correct.

Le pilotage avec photovoltaïque

Si vous avez une installation photovoltaïque, le pilotage peut chercher à chauffer l’eau pendant les heures de production. Le contact sec heures creuses reste utile dans certains cas, mais il peut être complété par une autre stratégie.

Check-list avant de valider le branchement

Tester le fonctionnement réel

Une fois le câblage terminé, il ne suffit pas de fermer le tableau. Il faut tester le fonctionnement réel, vérifier les positions du contacteur et contrôler la cohérence du repérage.

Le repérage compréhensible

Le mode Auto doit être compréhensible pour l’occupant. La marche forcée doit être identifiable. Le disjoncteur 2 A doit être repéré comme commande du contacteur.

Il faut aussi vérifier que le chauffe-eau chauffe bien après déclenchement. Une alimentation correcte ne garantit pas que le ballon produit de l’eau chaude si le thermostat ou la résistance est défaillant.

Garder les plages avec les documents

Enfin, gardez les plages heures creuses avec les documents du logement. Le prochain diagnostic sera plus rapide.

• Contrat HP/HC vérifié avec les plages connues.
• C1/C2 raccordé uniquement comme contact de commande.
• Disjoncteur 2 A présent et identifié.
• Contacteur testé en Auto, marche forcée et arrêt.
• Chauffe-eau contrôlé après une vraie période de chauffe.
• Tableau refermé, repéré et sans conducteur flottant.

Verdict

Le branchement heure creuse Linky avec contact sec C1/C2 est une solution simple quand elle est bien comprise. Le compteur donne l’ordre, le contacteur commute la puissance et le chauffe-eau fonctionne pendant les heures creuses.

Le point à retenir est la séparation entre commande et puissance. C1/C2 ne remplace ni le contacteur, ni le disjoncteur du chauffe-eau, ni la protection 2 A de la commande.

Si le tableau est propre, l’intervention peut rester courte. Si le tableau est ancien, saturé ou mal repéré, il vaut mieux traiter le problème proprement plutôt que d’ajouter un module de plus.
