Disjoncteurs Hager, Legrand, Schneider compatibles

Compatibilité Hager, Legrand et Schneider : le tableau d’abord

Hager, Legrand et Schneider Electric proposent des protections résidentielles qui se fixent souvent sur rail DIN. Cette apparence commune ne suffit pas à déclarer un montage compatible. Le coffret, le peigne, les borniers, le type de raccordement et la génération de la gamme comptent autant que la largeur du module.

Pour un remplacement complet, retenir une gamme cohérente de coffret, interrupteurs différentiels, disjoncteurs et peignes évite les adaptations sans notice. En rénovation partielle, la première étape est l’inventaire : référence du coffret, génération des modules, entraxes, cheminement, sections et longueur des conducteurs. Un tableau ne devient pas compatible parce que les modules ont la même largeur apparente.

Le mélange de marques ne constitue pas à lui seul un défaut. Le risque apparaît quand une pièce est montée parce qu’elle « semble aller » : peigne forcé, borne non prévue, cache manquant, neutre mal identifié ou couple de serrage ignoré. La conformité se construit par le schéma, le dimensionnement, les accessoires déclarés compatibles et la qualité de pose.

Le rail DIN est commun, pas les systèmes de connexion

Schneider Resi9 : choisir un système de références cohérent

La famille Resi9 regroupe coffrets, protections, peignes et accessoires Schneider. Son intérêt est de disposer d’un ensemble documenté pour une installation neuve ou une réfection complète. Il faut toutefois distinguer les sous-gammes et les références : le mode de connexion, les accessoires et les compatibilités ne se déduisent pas du seul nom Resi9.

Les bornes sans vis ou les systèmes embrochables peuvent faciliter certaines étapes de pose selon le modèle. Ils ne suppriment ni le contrôle des sections, ni le respect des instructions de raccordement, ni l’inspection du tableau. Une borne correctement utilisée limite les opérations de serrage, mais elle ne rend pas un mauvais conducteur, un mauvais peigne ou un mauvais schéma acceptable.

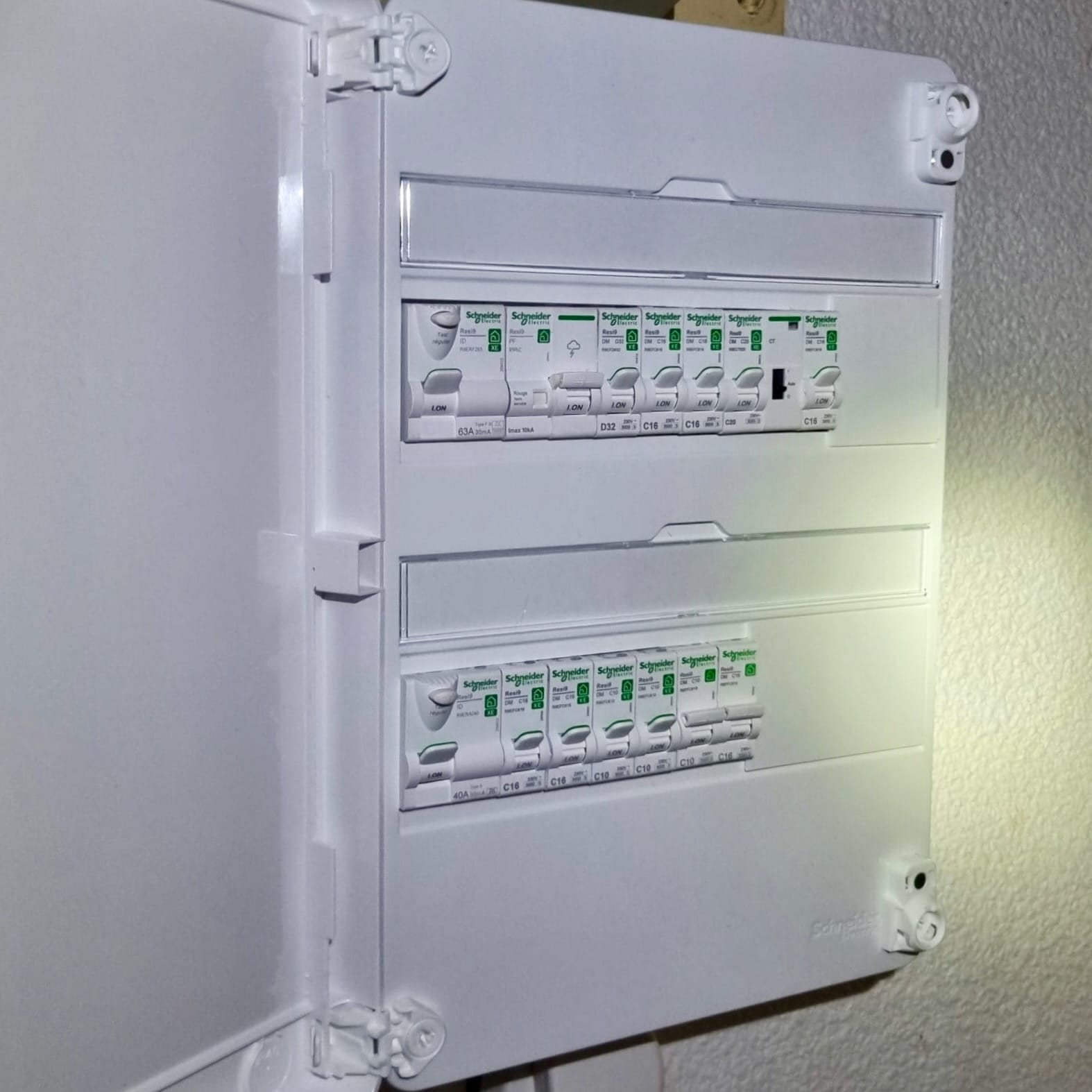

Tableau Resi9 : les références de protections et de connexion sont à documenter avant une extension.

Dans un tableau triphasé, l’équilibrage et le schéma comptent autant que la marque des modules.

L’appareillage extérieur répond à ses propres contraintes d’environnement et de pose.

1 / 3

“

Le choix se fait rarement devant un logo. Sur un remplacement, je commence par le coffret, les protections déjà en place et les extensions attendues. Un tableau se contrôle sur l’ensemble de ses protections.

La FAQ Schneider sur les coffrets Resi9 est utile lorsqu’un projet porte sur une compatibilité précise. Elle ne doit pas être élargie aux peignes, auxiliaires ou appareils d’autres gammes sans instruction correspondante. Avant d’ajouter un module, vérifiez sa référence, le coffret, le mode de raccordement, le peigne prévu et le schéma de câblage.

Legrand Drivia : utile quand l’existant impose ses contraintes

Drivia est une famille de coffrets et de distribution Legrand présente dans de nombreux projets résidentiels. En rénovation, l’espace disponible, les fils courts, les arrivées anciennes et l’état des rangées pèsent souvent plus lourd dans le choix que la préférence pour une marque. Un coffret qui permet de travailler proprement avec le cheminement réel est plus pertinent qu’un tableau réputé plus rapide à poser mais mal adapté à l’existant.

Les modules inclinables ou les dispositifs facilitant l’accès au câblage peuvent aider selon le coffret. Ils ne dispensent pas de contrôler les rayons de courbure, les longueurs dénudées, le serrage lorsqu’il est demandé, les borniers et le repérage. Si les câbles existants sont endommagés ou trop courts pour une reprise sûre, le bon arbitrage peut être de prolonger ou de refaire une partie de la distribution, pas de forcer leur mise en place.

Coffret Drivia : le nombre de rangées et les réserves sont à définir à partir du schéma.

L’espace de câblage s’évalue avec les conducteurs et accessoires réellement prévus.

Un accès de câblage plus pratique ne corrige pas une ligne ou une protection mal dimensionnée.

1 / 3

Les références de coffret permettent de vérifier le volume disponible, les rangées et les accessoires prévus. Elles ne remplacent pas le relevé des conducteurs ni le schéma du tableau.

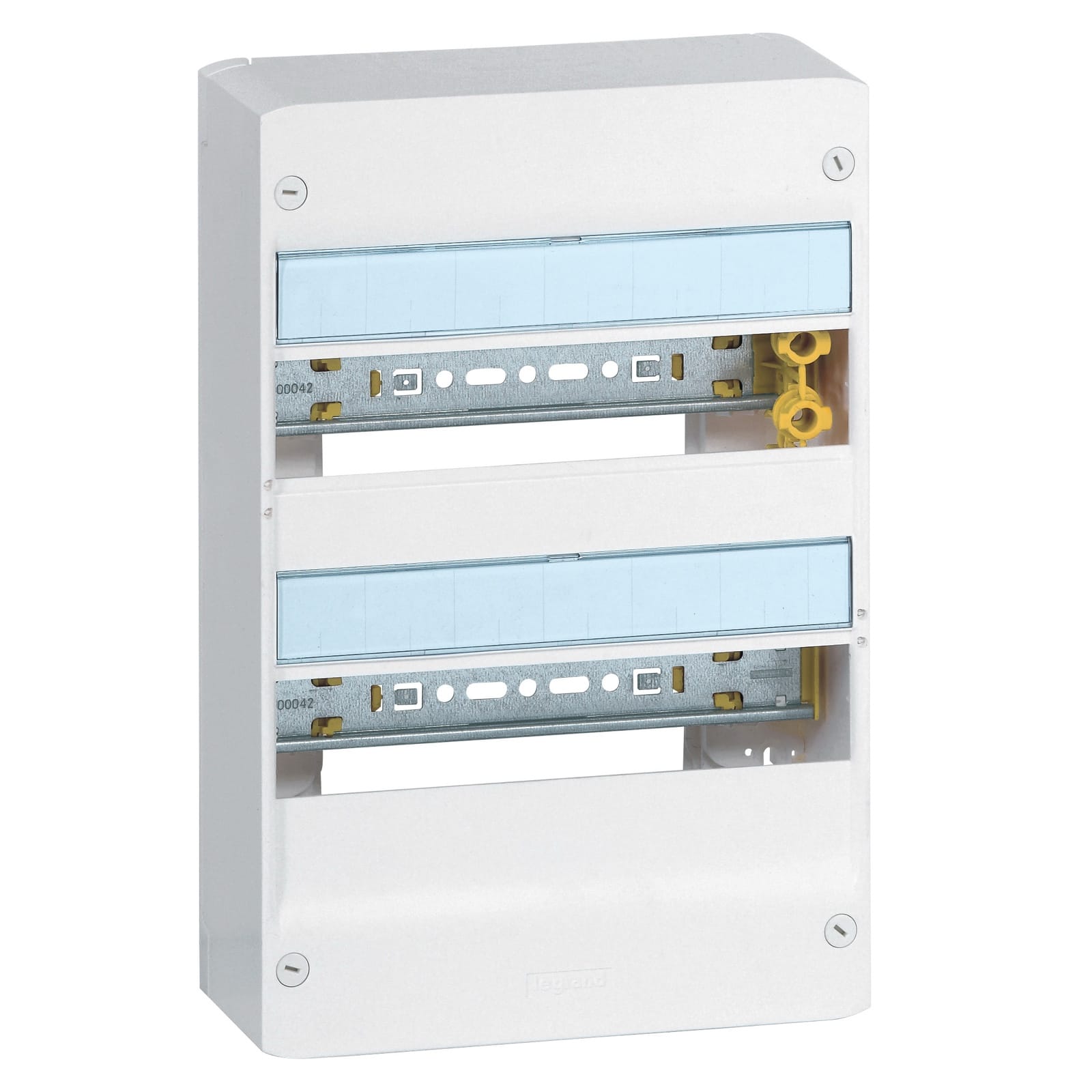

Coffret Drivia deux rangées : le nombre de rangées et les réserves sont à définir à partir du schéma.

Source : Legrand

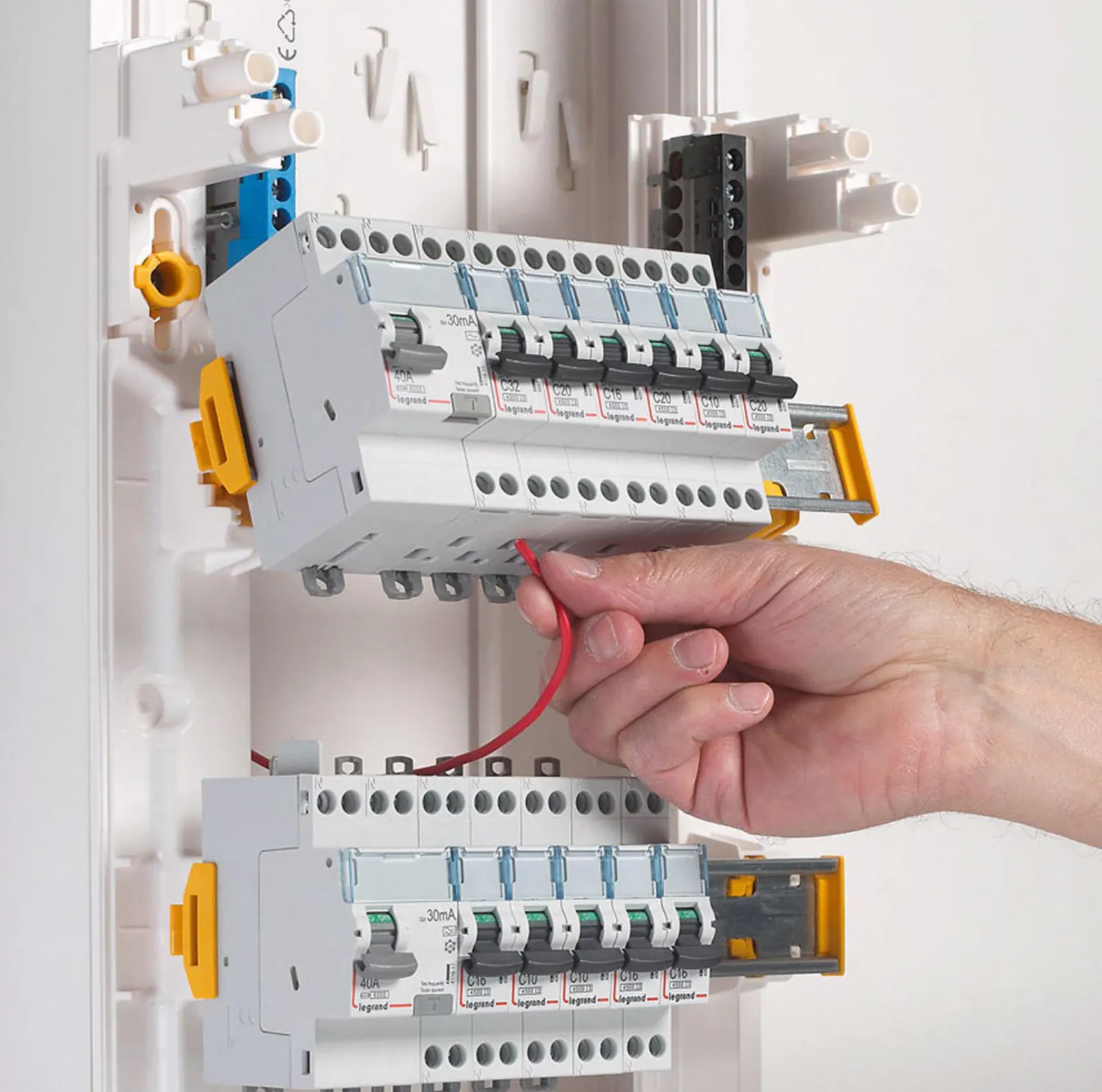

L’espace de câblage s’évalue avec les conducteurs et accessoires réellement prévus.

Source : Legrand

Un coffret plus grand apporte des réserves mais ne corrige pas une ligne ou une protection mal dimensionnée.

Source : Legrand

1 / 3

Legrand comme Schneider documentent leurs propres ensembles. Il n’est pas prudent de qualifier Drivia de « compatible avec presque tout », pas plus qu’il n’est utile de présenter Resi9 comme verrouillé dans l’absolu. Les questions de compatibilité se répondent référence par référence.

Ne pas mélanger les marques sans compatibilité documentée

Hager se rencontre souvent dans des tableaux existants, avec des générations de coffrets et de protections qui ont leurs propres accessoires. Un disjoncteur Hager peut se fixer sur le rail DIN d’un coffret Legrand ou Schneider, mais cette fixation ne valide ni le raccordement amont ni l’usage d’un peigne de l’autre marque. Les systèmes embrochables et les peignes horizontaux sont les premiers éléments à contrôler.

1 Peigne horizontal Peigne horizontal

Peigne horizontal

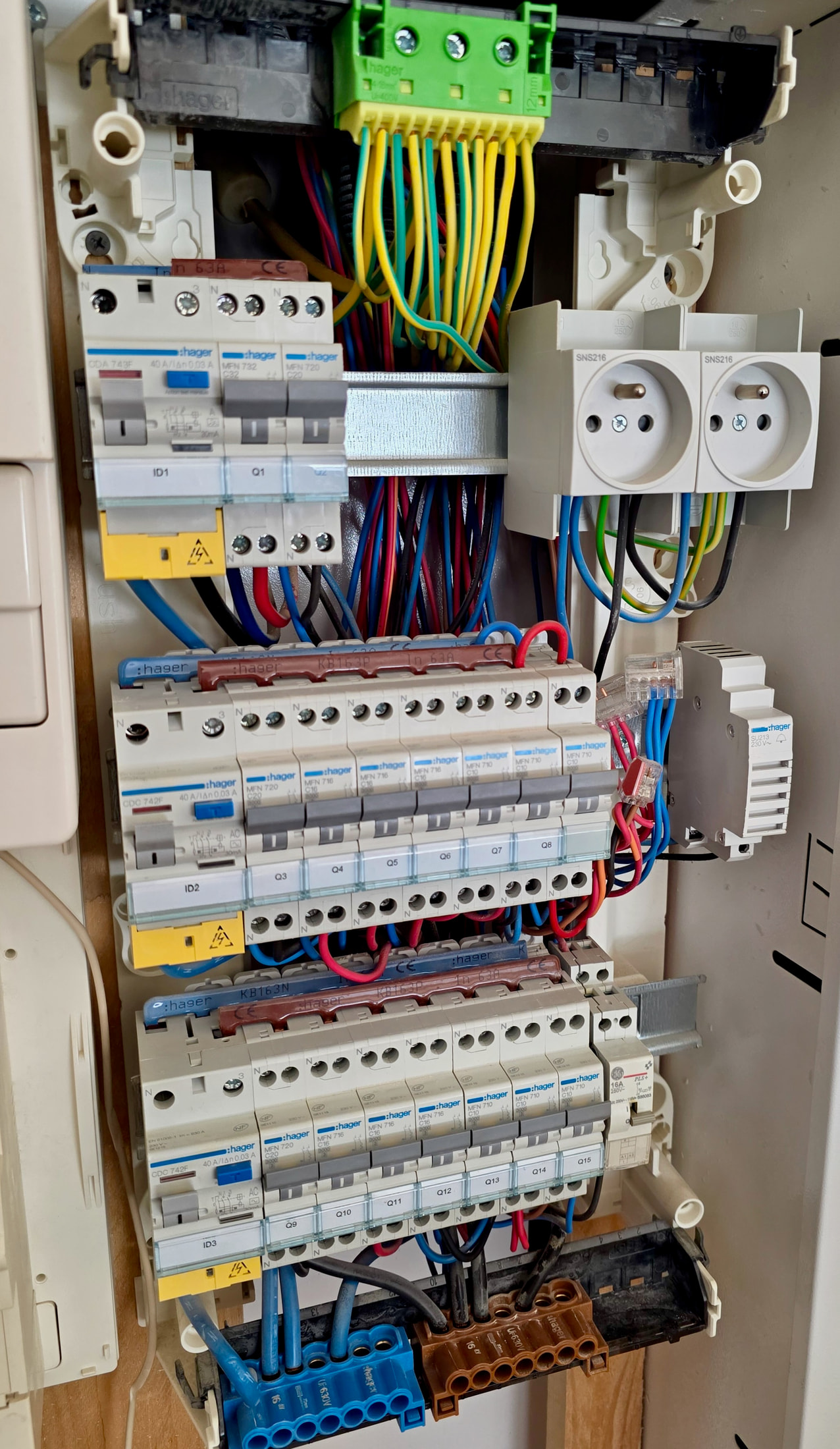

Le peigne doit correspondre aux références des modules en place, pas à la seule largeur du rail.

Le remplacement ponctuel d’un disjoncteur doit aussi conserver la logique du circuit : calibre adapté à la section, pouvoir de coupure adapté au tableau, repérage lisible et différentiel en amont cohérent avec l’usage. Changer de marque ne corrige jamais un déclenchement. Quand un départ saute, la méthode utile consiste à identifier la protection ouverte et la cause, comme dans le guide sur un disjoncteur qui ne se réarme pas.

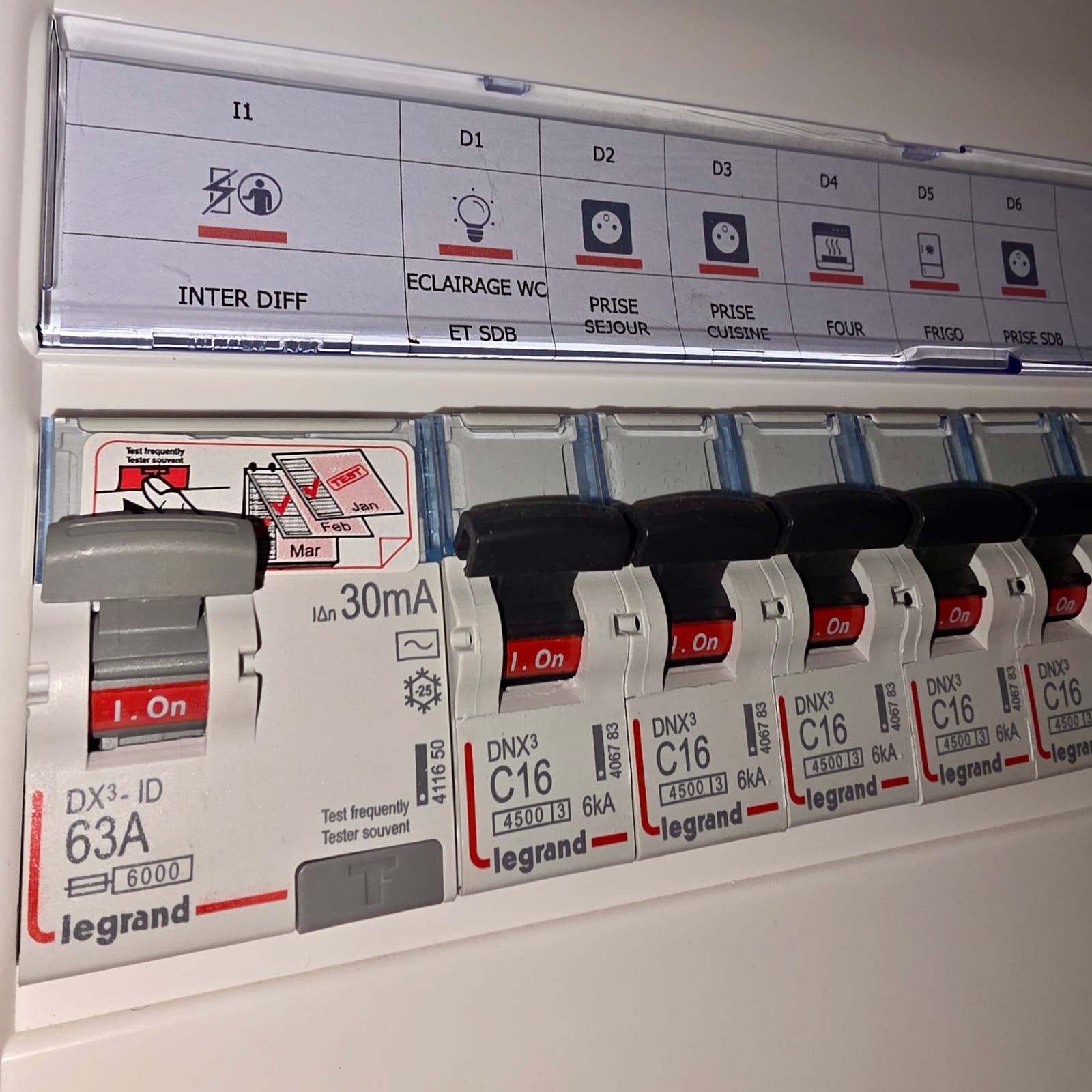

Le repérage du coffret et des protections est le premier contrôle avant un remplacement.

Sparx Elec

Les accessoires de connexion sont liés aux références de la gamme, pas seulement au rail DIN.

Sparx Elec

Un coffret documenté permet de retrouver les accessoires prévus par le fabricant.

Legrand

1 / 3

Mélanger deux marques peut sembler anodin lorsqu’un disjoncteur tient physiquement dans le rail DIN. Cette observation ne vérifie ni la connexion au peigne, ni l’entraxe, ni l’auxiliaire, ni le capotage, ni les conditions prévues par les fabricants. Les systèmes de raccordement doivent rester dans les associations indiquées dans les instructions de montage.

Cette règle n’est pas une interdiction de principe de toute coexistence de produits. Un tableau peut comporter des équipements différents lorsque le schéma, les interfaces et les documents l’autorisent. Elle évite surtout de considérer la largeur modulaire comme une preuve de compatibilité électrique et mécanique.

Lors d’une extension, commencez par photographier l’existant et relever les références des protections, des peignes et du coffret. Ensuite, consultez la documentation correspondante ou demandez confirmation au fabricant. Si aucune compatibilité n’est déclarée, choisissez l’accessoire prévu pour la gamme en place ou refaites la partie concernée avec un ensemble cohérent.

NF C 15-100 : quelle version est applicable ?

La page Legrand consacrée à la révision indique que la nouvelle série de normes a été publiée avec une date d’application au 23 août 2024. Elle indique aussi une période de coexistence terminée le 23 août 2025. Il est donc imprécis d’écrire simplement que la version 2024 est devenue obligatoire en septembre 2025.

La version à appliquer dépend notamment de la date du permis de construire, de la déclaration préalable, de la signature du marché ou de l’accusé de réception de commande, selon le projet. Il faut lire le cadre correspondant au chantier et conserver les documents contractuels. Pour une rénovation, le périmètre réel des travaux est aussi déterminant : remplacer un module n’appelle pas la même analyse qu’une réfection de l’installation.

Les marques proposent des matériels répondant à leurs normes produits. La conformité d’un logement ne se résume pas à une marque apposée sur le coffret. Elle dépend du nombre et de la nature des circuits, des protections, des sections, des volumes, de la terre, du repérage et de la mise en œuvre. Pour une exigence précise, lisez le texte applicable et la notice du produit concerné.

Un tableau se contrôle sur l’ensemble de ses protections, de son repérage et de ses réserves.

Le repérage des circuits reste un élément utile pour une extension ou un dépannage ultérieur.

Un parafoudre, comme chaque module, se choisit et se raccorde selon l’architecture réelle du tableau.

1 / 3

Différentiels : type F, type B et équipements particuliers

Le choix d’un dispositif différentiel ne se fait ni avec une liste de marques ni avec une règle « tableau moderne ». Schneider décrit les usages des différents types. La révision de la NF C 15-100 Obligation NF C 15-100

présentée par Legrand introduit le type F pour certains équipements monophasés à variateur de vitesse, notamment des pompes à chaleur. Le type F est donc un cas à examiner lorsqu’un circuit et sa notice entrent dans ce contexte.

Il ne faut pas en déduire que le type F est requis pour toute VMC, toute PAC, tout variateur ou toute IRVE. Pour une borne de recharge, distinguez alimentation monophasée et triphasée, électronique de la borne, dispositif de détection intégré et prescription du fabricant. Pour un équipement triphasé susceptible de produire une composante continue lisse, un type B peut être requis. La notice et la conception du circuit déterminent le dispositif final.

Un différentiel limite les conséquences d’un courant résiduel ; il ne remplace ni le choix du calibre, ni la section du câble, ni la protection contre les surintensités. Pour une pompe à chaleur, le départ est calculé sur la notice du modèle, son alimentation et le cheminement réel. Le même raisonnement vaut pour une borne de recharge.

Céliane et Odace : l’appareillage visible

Le choix entre Céliane et Odace porte davantage sur les fonctions disponibles, le rendu souhaité et les références réellement nécessaires que sur une supériorité générale. Un logement peut rechercher une finition particulière dans une pièce visible, une gamme simple pour les pièces secondaires ou des fonctions comme USB, commande de volets et variateur. Le devis doit distinguer les mécanismes, les supports et les plaques.

Céliane offre un large choix d’habillages et de fonctions dans son écosystème. Odace propose une autre esthétique et une gamme de mécanismes destinée au résidentiel. La bonne comparaison se fait à fonction identique : une prise standard, une prise USB, un va-et-vient ou un variateur ne se comparent pas avec le prix d’un mécanisme différent ou d’une plaque seule.

Évitez les fourchettes de prix sans SKU, vendeur, date de relevé, taxes et frais de port. Elles vieillissent vite et cachent les différences de composition. Pour chiffrer un chantier, établissez une nomenclature : référence complète, quantité, finition, accessoires, taxe, livraison et main-d’œuvre séparée. Cette méthode reste valable pour le choix des prises électriques comme pour le tableau.

Netatmo, Wiser et Matter : vérifier avant d’acheter

Les systèmes connectés ajoutent une passerelle, une application, des mises à jour et parfois des abonnements ou services tiers. Legrand documente Céliane with Netatmo et Schneider documente les fonctions Wiser sur les références concernées. Avant commande, identifiez la passerelle, le micrologiciel, le protocole, les fonctions disponibles dans votre pays et les conditions nécessaires à l’installation.

La Connectivity Standards Alliance a publié Matter 1.6 le 17 juin 2026. La publication d’une version du standard ne rend pas automatiquement les produits Netatmo ou Wiser compatibles. Une compatibilité Matter doit être confirmée pour la référence du produit, la passerelle, le micrologiciel et la documentation du fabricant. N’anticipez aucune mise à jour de passerelle en l’absence d’annonce écrite du fabricant.

Zigbee, Thread, Matter, HomeKit ou une intégration tierce ne se recouvrent pas automatiquement. Un produit peut utiliser un protocole radio sans exposer toutes ses fonctions dans chaque écosystème. Pour une maison où le pilotage est essentiel, demandez une démonstration sur la référence exacte ou prévoyez une phase de test avant de déployer toute l’installation.

Choisir sans classement artificiel

En rénovation avec des conducteurs existants, un tableau doit d’abord permettre un câblage propre et documenté. Drivia peut être un choix cohérent lorsque les coffrets et accessoires Legrand répondent au relevé. Dans une réfection complète ou une construction neuve, Resi9 peut être un choix cohérent lorsque son ensemble de références répond au schéma et aux évolutions prévues.

Pour l’appareillage, partez des usages et du budget de finition, non d’une moyenne de prix. Pour la domotique, séparez le besoin réel — éclairage, volets, mesure d’énergie, chauffage ou scénarios — des compatibilités annoncées. Pour les protections, suivez la norme applicable et les notices des équipements alimentés.

Avant commande, établissez un schéma unifilaire à jour et une liste de matériel. Ce document doit faire apparaître les départs existants, ceux qui seront créés, la réserve du coffret, les équipements à forte puissance et les circuits demandant une protection particulière.

Il donne au distributeur une base de chiffrage et à l’installateur une base de contrôle. Sans cette liste, deux devis peuvent employer les mêmes mots — « tableau trois rangées » ou « différentiel renforcé » — sans couvrir ni les mêmes références ni les mêmes travaux.

Le jour de la réception, vérifiez le repérage de chaque départ, le serrage lorsque les bornes le demandent, les obturateurs, le capotage et les documents de mise en œuvre. Conservez la liste des références et les notices : elles évitent de deviner le bon peigne, le bon auxiliaire ou le bon module au moment d’une extension. C’est aussi la façon la plus simple de garder un tableau évolutif sans le rendre hétérogène.

• Relevé du tableau : coffret, modules, peignes, borniers et réserves photographiés.
• Schéma de projet : circuits, puissances, équipements particuliers et extensions prévus.
• Références compatibles : coffret, peigne, disjoncteur, différentiel et auxiliaire vérifiés dans les documents fabricant.
• Nomenclature chiffrée : SKU, quantité, vendeur, date, taxes et livraison comparés à fonction identique.
• Domotique confirmée : produit, passerelle, firmware et intégration réellement documentés.
• Réception : repérage, mesures et notices conservés avec le tableau.
