Disjoncteur courbe C ou D pour PAC : décider

Le mauvais réflexe consiste à dire : “Pompe à chaleur égale courbe D.”

Le deuxième mauvais réflexe consiste à dire : “La courbe C suffit toujours, les PAC modernes ont un inverter.”

Le dimensionnement du disjoncteur et la protection d’une pompe à chaleur suivent la norme NF C 15-100. Obligation NF C 15-100 La courbe, le calibre, la section du câble et le type de différentiel doivent être choisis selon la notice technique du fabricant et vérifiés au démarrage réel de l’installation.

La bonne méthode est plus courte : on lit la notice, on regarde l’intensité maximale, on vérifie le câble, puis on choisit la courbe selon le démarrage réel de la machine. Une pompe à chaleur n’est pas une prise de cuisine. C’est un moteur, un compresseur, parfois une résistance d’appoint, une électronique de puissance et des cycles de dégivrage. Le disjoncteur doit protéger le câble sans déclencher à chaque appel normal.

Cet article parle uniquement de la courbe C ou D pour le départ PAC. Pour le raccordement complet, le sujet reste plus large : circuit dédié, différentiel, mono ou triphasé, section et mise en service.

Ce que la courbe change vraiment

Le calibre d’un disjoncteur, par exemple 16 A ou 20 A, protège contre les surcharges durables. La courbe, elle, règle la tolérance au déclenchement magnétique sur les appels très courts.

Schneider Electric donne le repère utile : une courbe C déclenche au magnétique autour de 5 à 10 fois l’intensité nominale. Les courbes D et K montent autour de 10 à 14 fois. En clair, un C20 peut déclencher sur un appel bref que le D20 laissera passer, tout en protégeant le même câble contre une surcharge durable si le calibre est correct.

La courbe D n’est donc pas “plus forte”. Elle est moins sensible au démarrage. Si on l’installe pour masquer un défaut réel, on ne répare rien. Si on l’installe parce que le compresseur a un appel normal élevé, on évite un déclenchement inutile.

Pourquoi une PAC fait hésiter

Une pompe à chaleur démarre rarement comme un simple radiateur. Elle peut avoir un compresseur, un ventilateur, une pompe de circulation, une carte inverter, parfois une résistance d’appoint. Selon la technologie, le courant d’appel peut être faible, moyen ou fort.

Les anciennes machines et certains compresseurs directs peuvent tirer fort au démarrage. La courbe D devient logique. Les machines inverter modernes démarrent plus progressivement. Certaines notices acceptent ou demandent une courbe C. Mitsubishi indique par exemple dans son guide Ecodan que l’aide au démarrage moteur peut permettre l’utilisation d’un disjoncteur en courbe C, à valider selon le cas. Le même fabricant donne aussi, dans d’autres tableaux, des protections en courbe D sur plusieurs références.

La conclusion est simple : le fabricant ne donne pas une règle universelle, il donne des valeurs par modèle. Une PAC air air murale, une PAC air eau de 14 kW et une unité extérieure triphasée ne se protègent pas de la même manière.

Lire la notice sans se tromper de ligne

Les notices PAC contiennent souvent plusieurs lignes électriques. Il faut prendre la bonne.

Vous pouvez trouver :

• alimentation unité extérieure : départ principal depuis le tableau
• interconnexion intérieure extérieure : câble de communication et alimentation entre unités
• résistance d'appoint : départ ou protection séparée selon appareil
• intensité maximale : valeur de dimensionnement, différente de l'intensité nominale en régime stabilisé
• disjoncteur recommandé : calibre parfois donné sans détailler la courbe
• section conseillée : souvent donnée pour une distance type, pas pour toutes les maisons

Daikin précise dans un manuel multi-split des calibres recommandés selon modèles : 16 A, 20 A, 25 A ou 32 A, avec disjoncteur différentiel conforme à la réglementation nationale. Mitsubishi donne dans ses documents des exemples de courbe D, mais aussi des cas où la courbe C est possible grâce à l’aide au démarrage.

Ce point évite beaucoup d’erreurs. Si la notice dit 20 A et que quelqu’un pose 32 A “pour être tranquille”, le câble peut ne plus être protégé correctement. Si la notice dit courbe D et que quelqu’un pose C par habitude, la PAC peut tomber au démarrage.

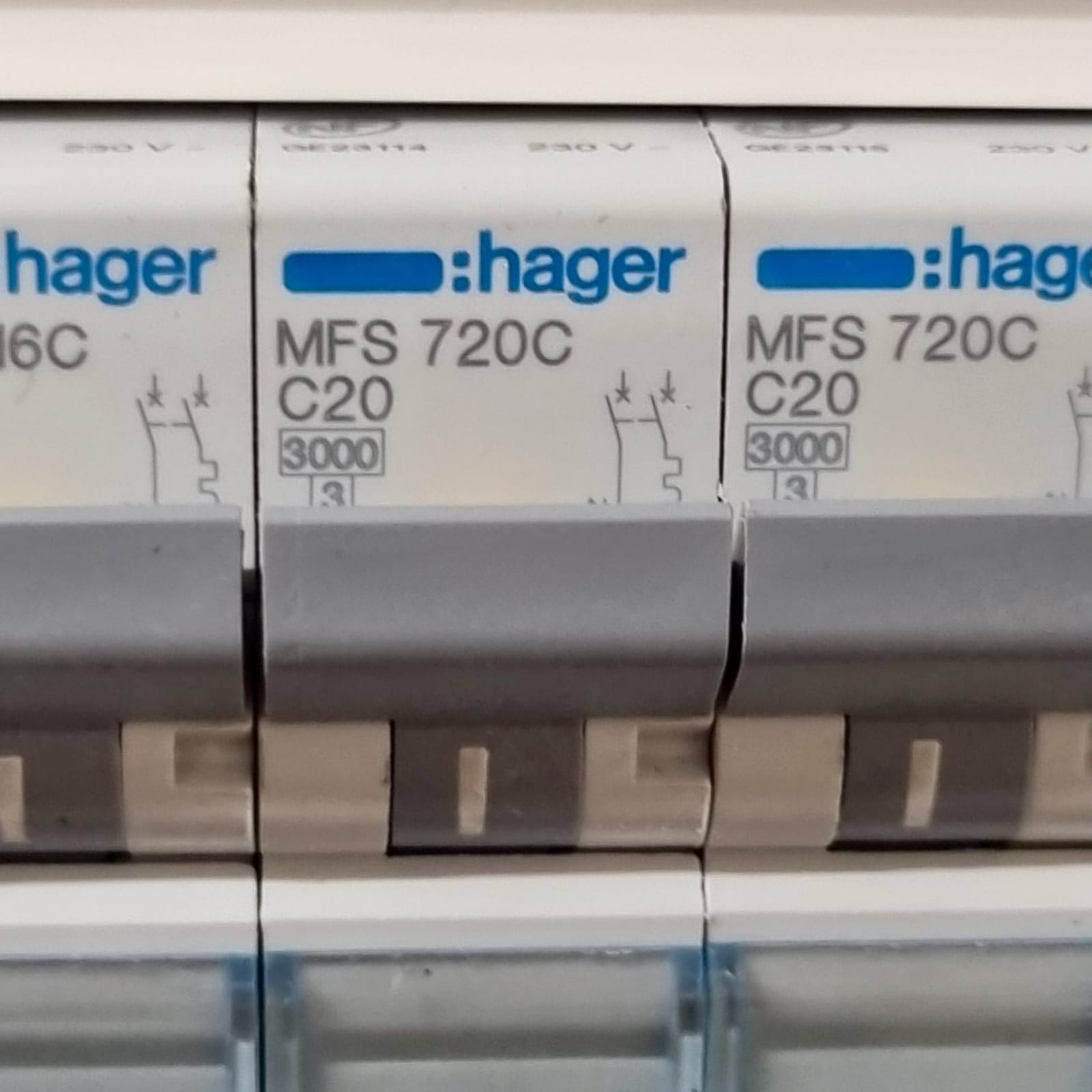

Courbe C : quand elle est cohérente

La courbe C est la courbe la plus courante dans l’habitat. Elle convient aux circuits usuels et à beaucoup d’équipements qui n’ont pas un appel de courant violent. Sur certaines PAC inverter, elle peut être cohérente si la notice la prévoit, si le calibre est adapté, si la tension est correcte, et si la liaison n’est pas trop longue.

Je garde une courbe C quand trois conditions sont réunies :

• la notice fabricant l'accepte ou la recommande
• le démarrage ne déclenche pas après tests en chauffage, froid et dégivrage
• la ligne est dimensionnée correctement en section et longueur
• le tableau a une protection différentielle adaptée
• la puissance souscrite ne provoque pas de décrochage global du logement

Une courbe C bien choisie a un avantage : elle déclenche plus tôt au magnétique. Sur une installation domestique avec utilisateur non professionnel, c’est souvent préférable quand l’appel de courant ne justifie pas une courbe D.

Courbe D : quand elle règle le bon problème

La courbe D est utile quand le déclenchement vient de un appel de courant normal au démarrage. Typiquement : le disjoncteur tombe instantanément quand le compresseur démarre, pas après dix minutes de fonctionnement. Le différentiel ne tombe pas, le général ne tombe pas, seul le départ PAC déclenche.

Dans ce cas, si la ligne est conforme et si la notice autorise la courbe D, le remplacement d’une courbe C par une courbe D peut être la bonne correction.

Mais je refuse de poser une courbe D sans contrôle quand :

• le câble est trop petit pour le calibre envisagé
• la liaison est trop longue et chute déjà en tension
• le différentiel déclenche au lieu du disjoncteur divisionnaire
• la PAC sent le chaud ou affiche un défaut compresseur
• le tableau est ancien avec serrages douteux ou protections mélangées
• la notice demande explicitement un autre montage

Une courbe D mal utilisée peut laisser passer un défaut bref plus longtemps qu’une C. Elle doit rester une réponse à un appel moteur, pas un pansement sur une installation faible.

Calibre : 16 A, 20 A, 25 A ou 32 A

Le calibre dépend de l’intensité maximale de la PAC, de la section du câble, de la longueur et du mode de pose. ENGIE donne un exemple simple : une PAC de 4 000 W en monophasé peut demander un disjoncteur 20 A. Mais sur chantier, la puissance thermique affichée ne suffit pas. Une PAC “8 kW” peut consommer beaucoup moins en régime nominal, puis davantage avec appoint ou conditions défavorables.

La formule de base en monophasé reste connue : intensité approximative = puissance absorbée en watts divisée par 230 V. Mais elle ne remplace pas la notice, parce qu’une PAC n’est pas une résistance pure. Le facteur de puissance, l’inverter, les intensités maximales et les phases changent le résultat.

En triphasé, le raisonnement change encore. L’intensité se répartit sur trois phases. Le déséquilibre du tableau, le neutre, la protection tétrapolaire et la puissance souscrite deviennent plus importants que la lettre C ou D seule.

Différentiel : l’autre déclenchement à ne pas confondre

Beaucoup de diagnostics partent dans la mauvaise direction parce que le client dit “le disjoncteur saute”. Il faut voir ce qui saute vraiment.

Si le disjoncteur divisionnaire tombe, on pense surcharge, court-circuit ou appel de courant. Si l’interrupteur différentiel 30 mA tombe, on pense défaut d’isolement ou fuite à la terre. Si le disjoncteur de branchement tombe, on pense puissance souscrite, défaut plus large ou défaut fort.

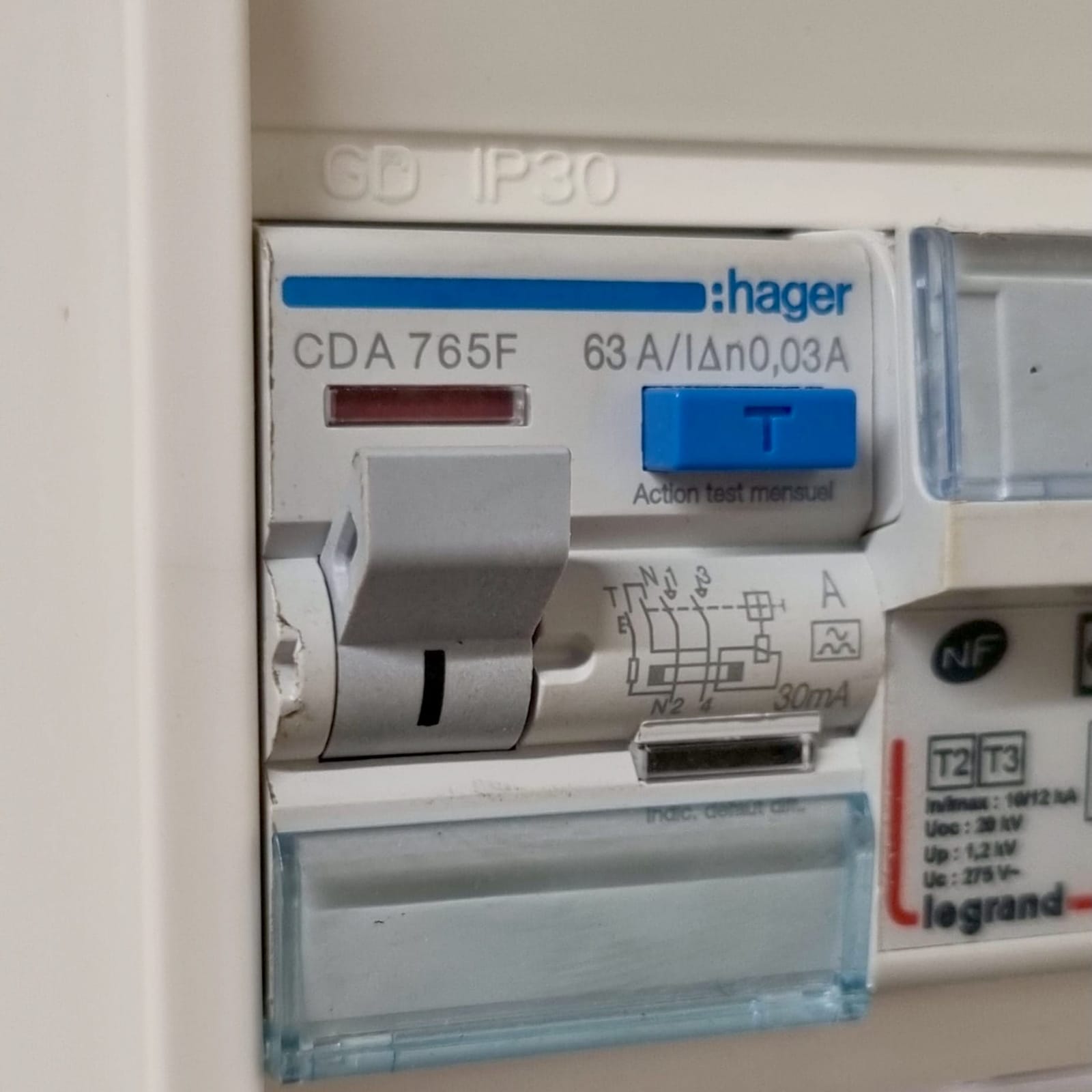

Une PAC moderne avec électronique de puissance peut demander un différentiel adapté, souvent type A ou haute immunité selon le fabricant et le contexte. Legrand rappelle que les circuits avec moteurs, pompes ou équipements permanents font partie des usages à traiter avec attention dans le tableau. Sur une maison ancienne, je préfère souvent dédier un différentiel au départ PAC plutôt que l’ajouter sur une rangée déjà chargée.

Section et distance : le test qui manque souvent

Une courbe D ne corrige pas une chute de tension. Si la PAC est au fond du jardin, si l’unité extérieure est loin du tableau, ou si la liaison passe dans des conditions thermiques défavorables, la section doit être calculée.

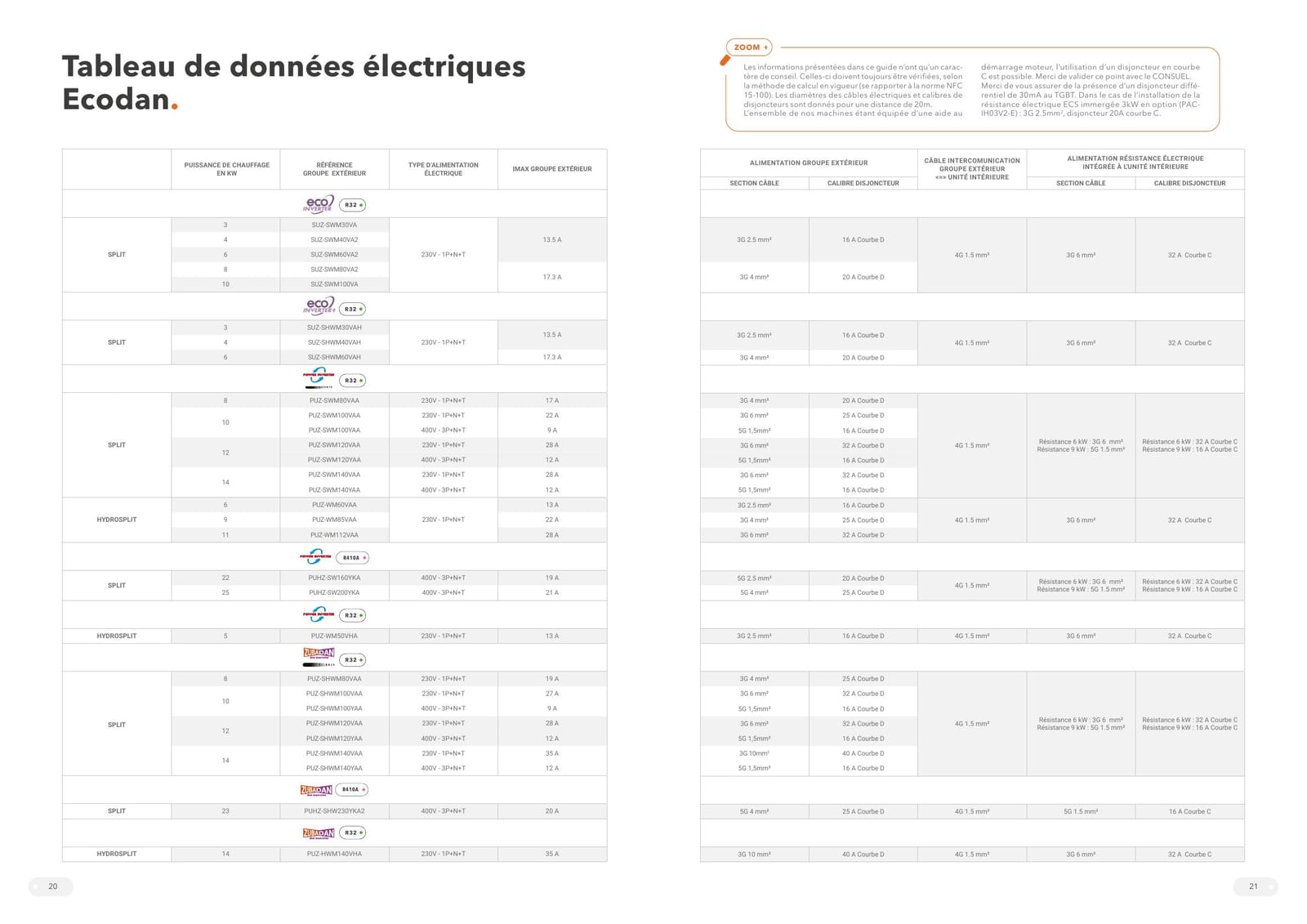

Mitsubishi précise que certains tableaux de sections et calibres sont donnés pour une distance de 20 m et doivent être vérifiés selon la méthode de calcul en vigueur. Cette phrase est importante. Une maison avec tableau en sous-sol, traversée de garage, sortie façade, cheminement extérieur et unité au fond d’une terrasse dépasse vite cette distance.

Une chute de tension trop forte crée des symptômes pénibles : démarrage difficile, erreurs électroniques, déclenchements, vieillissement du compresseur, démarrage aléatoire par temps froid. Le client voit une PAC capricieuse. L’électricien voit parfois une ligne trop juste.

Diagnostic : ça saute au démarrage

Si la PAC fait tomber le départ au moment exact du démarrage compresseur, je procède dans cet ordre.

Si le déclenchement intervient après plusieurs minutes, ce n’est plus le même film. On regarde l’intensité en régime, le dégivrage, les résistances, le ventilateur, l’encrassement, le fluide, l’isolement et les erreurs de carte. Une courbe D ne réglera pas un défaut qui apparaît à chaud.

Trois cas concrets

Premier cas : petite PAC air air murale, notice en 16 A, câble court en 2,5 mm², démarrage inverter doux. Une courbe C peut être parfaitement cohérente si le fabricant ne demande pas D. Poser une courbe D par réflexe n’apporte rien.

Deuxième cas : PAC air eau monophasée avec unité extérieure plus puissante, disjoncteur C20 qui tombe instantanément au lancement compresseur, différentiel stable, câble 4 ou 6 mm² selon distance, notice compatible D20. Là, la courbe D répond au bon problème.

Troisième cas : PAC qui fait tomber le différentiel par temps humide. Changer C en D ne sert à rien. On cherche un défaut d’isolement, une infiltration, un câble extérieur abîmé, une résistance d’appoint ou une carte. Le symptôme parle de fuite, pas d’appel magnétique.

Le cas des PAC avec appoint électrique

Certaines PAC air eau ont une résistance d’appoint dans le module intérieur. Elle peut avoir sa propre alimentation ou une protection distincte selon les modèles. C’est un piège fréquent : l’installateur regarde seulement l’unité extérieure et oublie l’appoint.

Une résistance se comporte différemment d’un compresseur. Elle n’a pas le même appel moteur. Une courbe C est souvent utilisée sur les résistances, mais la notice décide. Si l’appoint est activé par grand froid, le client peut avoir l’impression que “la PAC saute quand il fait froid”, alors que c’est l’addition compresseur plus appoint plus autres usages qui dépasse la puissance disponible ou sollicite une ligne mal prévue.

Dans les maisons tout électrique, ce point rejoint la puissance souscrite. Une PAC, un chauffe-eau, une plaque induction et une recharge de véhicule ne se cumulent pas sans stratégie. Le disjoncteur PAC peut être correct et le logement mal équilibré.

Erreurs courantes en remplacement

La pire erreur est de remplacer un disjoncteur sans ouvrir la notice. La deuxième est de copier le tableau d’une autre PAC. La troisième est de monter le calibre.

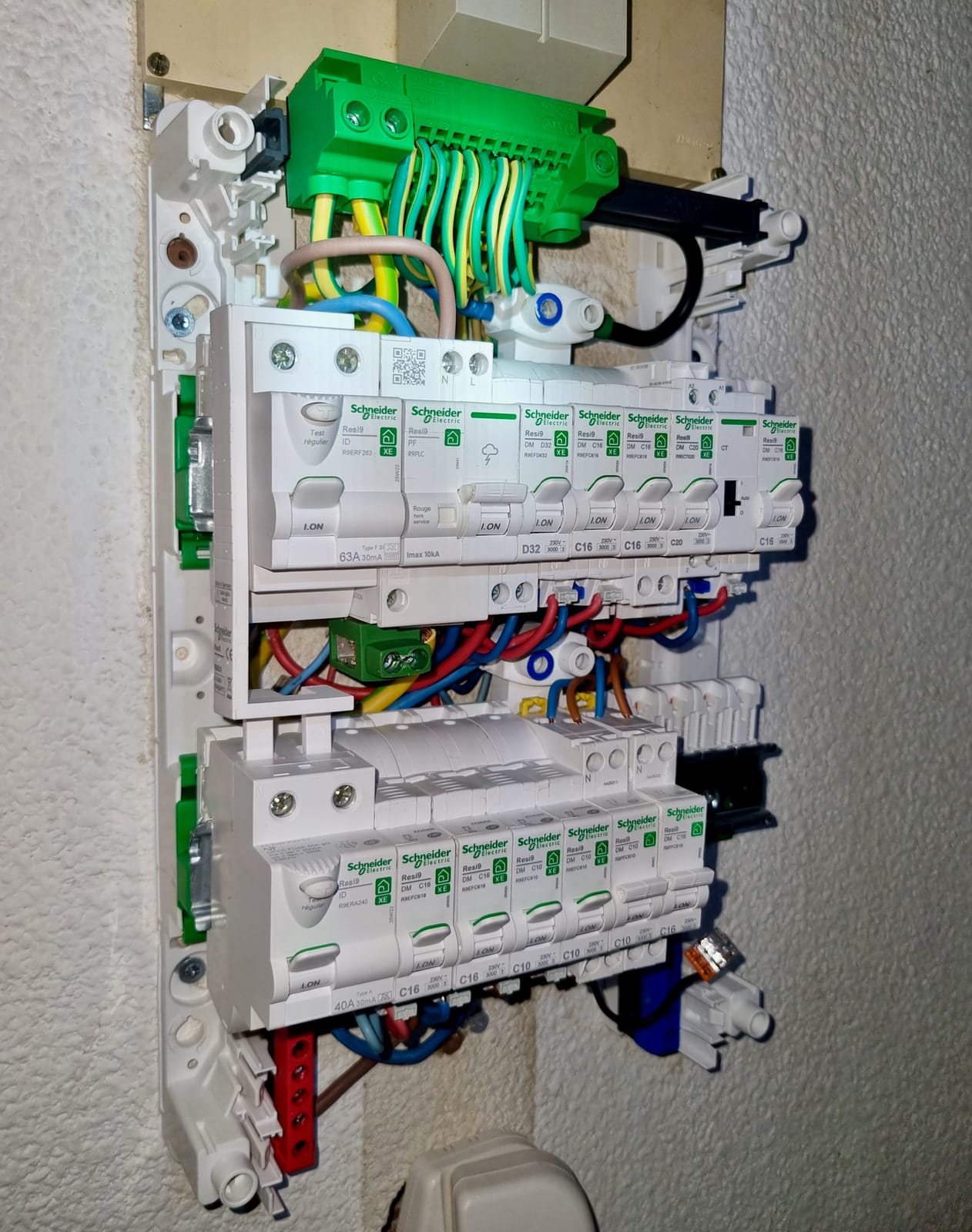

Je vois aussi des départs PAC sous le mauvais différentiel, des peignes mal adaptés, des serrages faits à la va-vite, des câbles souples sans embouts selon bornier, des unités extérieures alimentées par l’intérieur alors que la notice dit l’inverse, et des circuits repris sur une ancienne ligne de chauffage.

La courbe C ou D n’est qu’une lettre. Elle ne sauve pas un tableau improvisé.

Verdict terrain

Pour une pompe à chaleur, la courbe D n’est pas obligatoire par principe. Elle est pertinente quand le compresseur ou le moteur crée un appel de courant que la courbe C ne doit pas encaisser, et quand la notice ou le diagnostic le confirme.

La courbe C reste correcte sur certaines PAC modernes, notamment avec démarrage progressif, si le fabricant l’autorise et si les essais sont bons.

La règle finale tient en une phrase : ne choisissez pas C ou D pour faire comme d’habitude, choisissez la courbe qui protège le câble et laisse passer le fonctionnement normal de la machine.
