Disjoncteur type A ou AC pour four

La réponse courte : pour un four seul, on ne choisit pas un disjoncteur type A ou AC. On choisit un disjoncteur 16 A ou 20 A maximum Obligation NF C 15-100

adapté au circuit, puis un différentiel 30 mA en amont. Le type A ou AC concerne cette protection différentielle, pas le disjoncteur divisionnaire classique.

Dans une cuisine, la confusion est fréquente parce que tout se retrouve au même endroit : four, plaque, lave-vaisselle, prises de plan de travail, rangée du tableau et notices fabricants. Le four est souvent sage électriquement. La plaque ne l’est pas. Le lave-linge impose aussi son choix. Le bon tableau tient compte de tout ça, sans mélanger les circuits.

Type A ou AC : de quoi parle-t-on vraiment ?

Le type A et le type AC face à certains défauts

Le type A et le type AC désignent le comportement d’un dispositif différentiel face à certains défauts. Ce n’est pas le calibre du circuit. Ce n’est pas non plus la puissance du four. Un marquage C20 sur un disjoncteur et un marquage type A 30 mA sur un différentiel ne répondent pas à la même question.

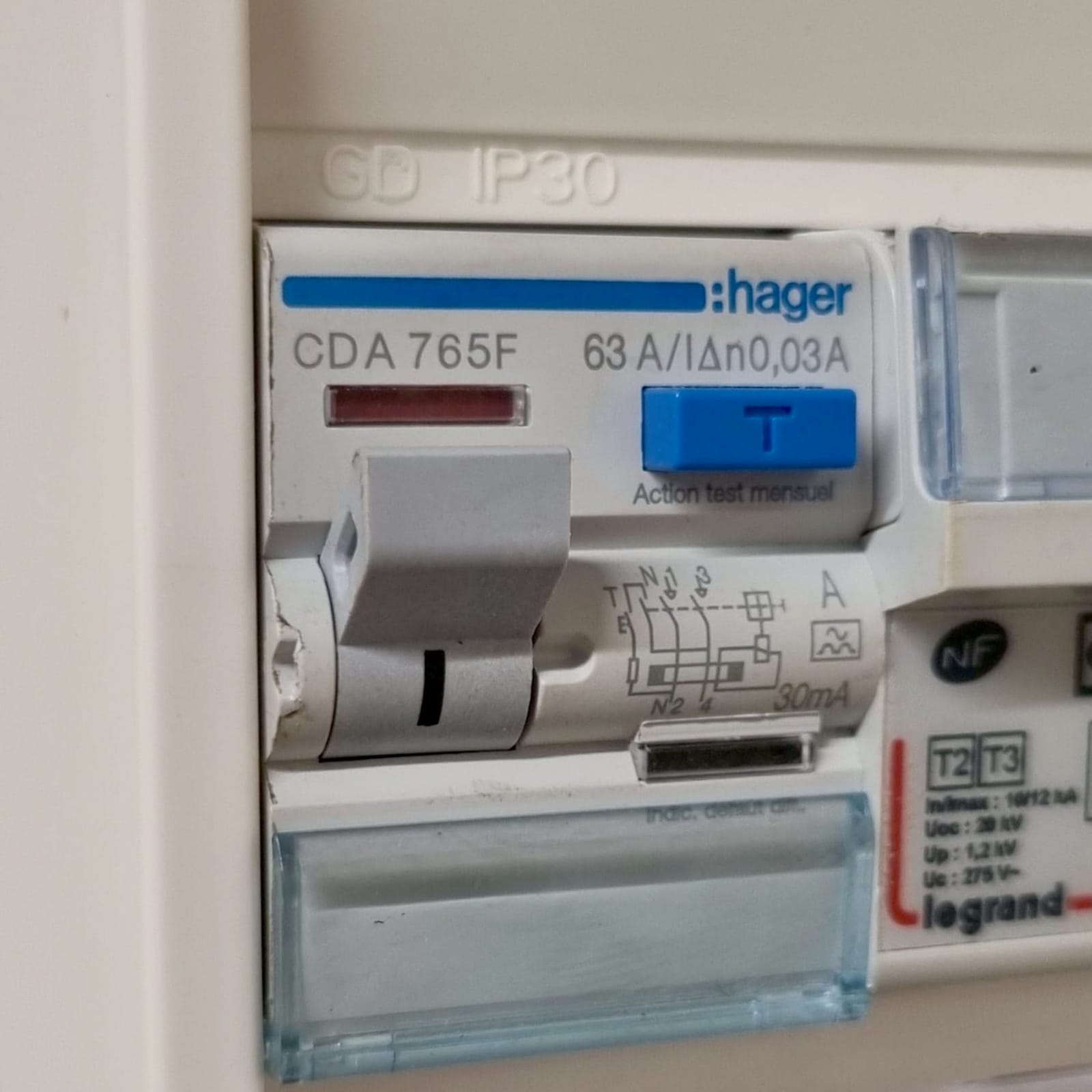

1 Marquage type A Marquage type A

Marquage type A

Confirmer le type différentiel imprimé sur le module avant d'acheter

Le disjoncteur divisionnaire protège les conducteurs contre les surcharges et les courts-circuits. Le différentiel protège les personnes en coupant quand une fuite de courant vers la terre dépasse son seuil. Si cette distinction n’est pas nette, l’article interrupteur différentiel ou disjoncteur différentiel pose les bases avant de choisir un module.

La confusion vient aussi des fiches produits

Cette confusion vient aussi des fiches produits. Certains modules combinent les deux fonctions et s’appellent disjoncteurs différentiels. Ils portent alors un calibre de circuit et un type différentiel sur le même appareil. Dans une maison, on rencontre plus souvent un interrupteur différentiel en tête de rangée, puis des disjoncteurs divisionnaires en aval.

Pour un four, cette différence change la lecture du tableau. Si vous voyez C20 sur un module étroit, vous lisez probablement la protection contre les surintensités. Si vous voyez 63 A type A 30 mA en tête de rangée, vous lisez la protection différentielle commune aux circuits placés derrière.

Regardez d’abord le marquage du module étroit : C16 ou C20 désigne la protection du circuit, pas le type différentiel.

Un bon contrôle commence par une question

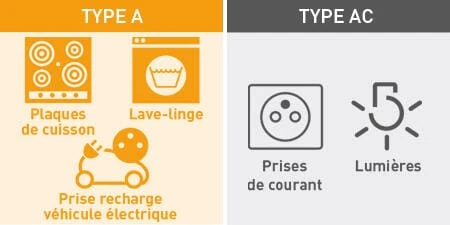

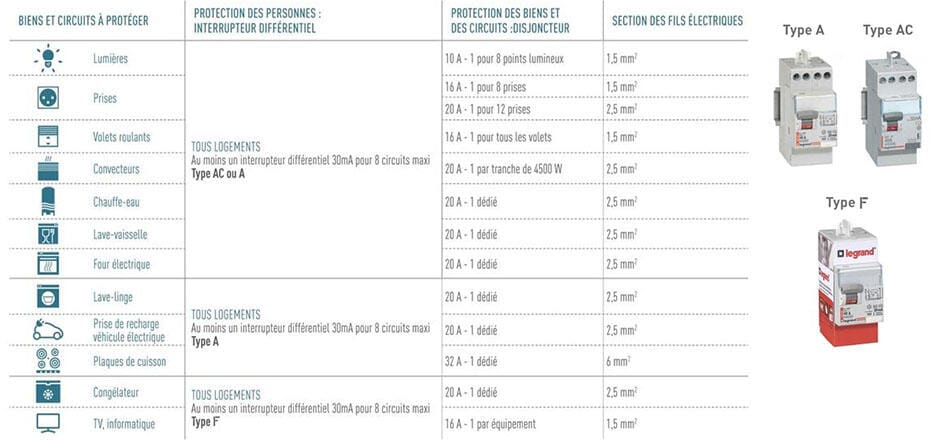

Legrand rappelle que les circuits d’un logement doivent être protégés par un différentiel 30 mA, et que le type AC exclut notamment les circuits plaque de cuisson, lave-linge et recharge de véhicule électrique Recommandation Legrand . Pour le four seul, la règle est moins spectaculaire : on regarde surtout la ligne dédiée et le disjoncteur.

Un bon contrôle commence donc par une question simple : quel appareil ce module protège-t-il exactement ? Sur un tableau récent, le repérage est souvent lisible. Sur une installation retouchée plusieurs fois, le libellé peut être faux. Un essai de coupure circuit par circuit évite de valider un mauvais départ.

Pour un four seul : type A ou type AC ?

Un four seul derrière un type AC

Un four électrique domestique seul peut fonctionner derrière un différentiel type AC si la rangée ne comporte que des circuits courants compatibles. C’est le cas théorique simple. Sur le terrain, la cuisine est rarement aussi propre : la même rangée accueille parfois la plaque, le lave-linge, le lave-vaisselle, plusieurs prises et un départ four ajouté après coup.

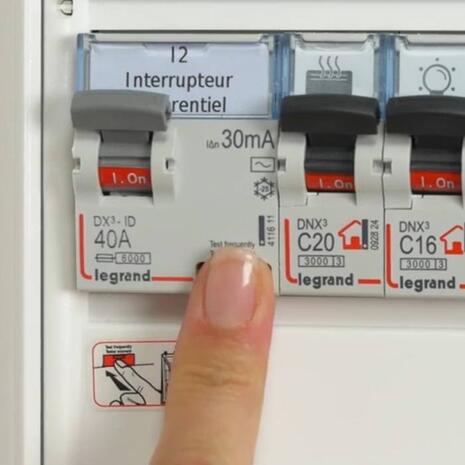

1 Marquage 30 mA Marquage 30 mA 2 Disjoncteur four C20 Disjoncteur four C20

Marquage 30 mA

Repérer la sensibilité du différentiel et le calibre du départ four avant de choisir la rangée

1. 1 Marquage 30 mA
2. 2 Disjoncteur four C20

Dans une cuisine rénovée, je privilégie souvent une rangée avec différentiel type A 63 A quand elle reçoit des circuits de cuisson ou des appareils avec électronique de puissance. Le surcoût est faible face au temps perdu à reprendre une rangée mal pensée. Ce n’est pas parce que le four l’exige seul. C’est parce que la cuisine entière l’impose vite.

Éviter la conclusion type A obligatoire

Il faut éviter une conclusion trop rapide : « mon four est électronique, donc type A obligatoire ». Les fours modernes ont des cartes, des ventilateurs, des résistances, parfois une pyrolyse. Mais la NF C 15-100 Obligation NF C 15-100

met surtout le type A en face des circuits connus pour générer certains défauts : plaque de cuisson, cuisinière, lave-linge et recharge. Le four seul se traite d’abord comme un circuit spécialisé correctement protégé.

En revanche, il serait aussi trop court de dire : « un four, c’est forcément type AC ». Dans une cuisine, le four n’est pas posé dans le vide. Il vit à côté d’une plaque, d’un lave-vaisselle, d’un micro-ondes, parfois d’un lave-linge en appartement. Si tous ces départs sont regroupés sur une même rangée, le type du différentiel se choisit pour la rangée, pas pour le four isolé sur le papier.

Le choix final doit donc être formulé proprement : le four n’impose pas toujours le type A, mais la rangée cuisine l’impose souvent. C’est la nuance qui évite les deux erreurs courantes : acheter un type AC par habitude, ou croire qu’un type A règle un mauvais circuit.

Le bon disjoncteur pour un four

Un circuit spécialisé en 2,5 mm²

Pour un four encastrable domestique, le repère courant est un circuit spécialisé en 2,5 mm², protégé par un disjoncteur 16 A ou 20 A maximum selon l’installation. Un four livré avec fiche 16 A peut se brancher sur une prise dédiée si le circuit est correct. Le guide brancher un four encastrable sur prise 16 A détaille ce cas.

Ce qui compte : le four ne doit pas être repiqué sur les prises du plan de travail, ni partagé avec le lave-vaisselle, ni repris sur la sortie de plaque. La prise peut accepter la fiche. Ça ne prouve pas que la ligne derrière est bonne.

Un disjoncteur plus fort protège moins bien

Un disjoncteur plus fort ne rend pas le four plus confortable. Il protège moins bien une ligne trop faible. Si un four déclenche, on cherche la cause : appareil en défaut, mauvais serrage, humidité, câble abîmé, circuit partagé ou différentiel fatigué. Remplacer un C16 par un C20 sans contrôle peut déjà être une erreur. Passer au-dessus est hors sujet pour un circuit four en 2,5 mm².

1 Marquage C16 Marquage C16

Marquage C16

Vérifier le calibre inscrit sur le module étroit avant tout remplacement

La puissance inscrite sur la plaque signalétique du four aide à comprendre la charge. Beaucoup de fours domestiques tournent autour de 2 500 à 3 500 W selon modèle et fonction. La pyrolyse tire fort et longtemps. Ce n’est pas un pic d’une seconde : la ligne, la fiche et les connexions doivent tenir pendant la chauffe.

La protection ne doit pas être dimensionnée pour éviter tout déclenchement visible. Elle doit protéger le câble. Un disjoncteur qui déclenche est parfois pénible, mais il donne une information. Un disjoncteur trop fort peut laisser une connexion fatiguée chauffer sans alerter assez tôt.

Prise ou sortie câble : même logique de protection

Circuit dédié, disjoncteur adapté et 30 mA

Le débat type A ou AC ne change pas selon que le four arrive sur une prise 2P+T ou sur une sortie câble. Dans les deux cas, le circuit doit être dédié, protégé par un disjoncteur adapté et placé sous différentiel 30 mA.

La prise a un avantage : elle rend le four débranchable. Elle a aussi un défaut : elle ajoute un point de contact. Une fiche mal enfoncée, une prise ancienne ou une boîte qui bouge peut chauffer pendant les cycles longs. La sortie câble supprime la fiche, mais elle demande un raccordement propre, accessible et conforme à la notice.

L’emplacement compte aussi

L’emplacement compte aussi. Une prise écrasée derrière le four, placée dans l’axe exact de la tôle arrière, vieillit mal. Il vaut mieux la décaler dans un meuble voisin ou dans une zone accessible après retrait d’un tiroir. Le four pourra sortir sans arracher le cordon.

Si la cuisine est neuve, ce point se décide avant la pose. Si la cuisine existe déjà, on vérifie avant de pousser le four au fond. Une prise invisible n’est pas un problème tant qu’elle ne chauffe pas. Le jour où elle chauffe, son invisibilité devient le problème.

Pourquoi le type A revient souvent en cuisine

La cuisine concentre des appareils puissants

Le type A revient parce que la cuisine concentre des appareils puissants et électroniques. Une plaque induction, une cuisinière, un lave-linge ou une recharge lente à proximité du tableau ne se traitent pas comme une lampe ou une prise de chambre. Legrand indique que le type AC protège la plupart des circuits, sauf ceux qui demandent un type A.

Sur une rangée cuisine, le choix propre consiste à lister les circuits avant d’acheter les modules. Si la rangée reçoit la plaque ou le lave-linge, le type A s’impose. Si le four est seul sur une rangée avec quelques circuits courants, le type AC peut être acceptable. Mais dans un tableau résidentiel moderne, le type A est souvent retenu pour garder une marge de cohérence.

• Type A si la rangée comprend plaque, cuisinière, lave-linge ou recharge.
• Type AC possible pour circuits courants sans besoin spécifique.
• 30 mA pour la protection différentielle des personnes.
• Disjoncteur dédié pour le four, séparé des prises de plan de travail.
• Repérage clair au tableau pour dépanner sans démonter la cuisine.

Le risque électrique ne se limite pas au choc

L’INRS rappelle que le risque électrique ne se limite pas au choc direct. Court-circuit, arc électrique, électrisation, incendie : les conséquences viennent souvent d’une accumulation de défauts. Une protection bien choisie ne compense pas une connexion mal serrée, mais elle évite d’ajouter une erreur au défaut de départ.

Dans les appartements, un autre cas revient souvent : le lave-linge est dans la cuisine, faute de buanderie. La rangée cuisine doit alors être lue avec plus d’attention. Un four seul aurait pu rester derrière un type AC dans certains cas, mais la présence du lave-linge impose le type A pour le circuit concerné.

Même remarque si une prise renforcée ou une recharge lente a été ajoutée près du tableau. Le type différentiel demandé peut changer selon le matériel. On ne mélange pas ces usages au hasard avec la cuisson parce qu’il reste de la place sur le rail.

Cas fréquents au tableau

Un tableau récent, une rangée type A

Le premier cas : un tableau récent, une rangée type A, un disjoncteur C20 identifié « four », une prise dédiée derrière le meuble. C’est cohérent. Il reste à vérifier la terre, l’accès, le serrage et la puissance du four.

Un vieux tableau avec un seul type AC

Le deuxième cas : un vieux tableau avec un seul différentiel type AC pour toute la cuisine. Le four fonctionne, mais la plaque et le lave-linge sont peut-être sur la même protection. Là, le débat « four type A ou AC » cache un problème plus large : la rangée doit être reprise.

Le troisième cas : un disjoncteur étiqueté « cuisine » qui coupe four, micro-ondes, prises du plan et lave-vaisselle. Ce n’est pas un circuit spécialisé. Si la cuisine est en rénovation, mieux vaut traiter ce point avec le budget global, comme dans prix rénovation électrique cuisine.

Le quatrième cas : une sortie 32 A prévue pour la plaque est libre, et quelqu’un veut y raccorder le four. Mauvaise idée. La plaque de cuisson demande un circuit d’une autre famille, souvent 32 A en 6 mm² en monophasé. Le four ne doit pas récupérer cette protection sans adaptation étudiée.

Un logement ancien avec fusibles

Le cinquième cas : un logement ancien avec fusibles et aucune protection différentielle 30 mA visible. Là, la discussion type A ou AC arrive trop tard. Avant de raccorder un nouveau four, il faut mettre l’installation en sécurité, au minimum sur les protections de personnes et les circuits de cuisine. Un four neuf ne rend pas un tableau ancien plus sûr.

Le sixième cas : une cuisine refaite esthétiquement, mais sans reprise du tableau. C’est fréquent. Les meubles sont neufs, la crédence est propre, les prises sont alignées, mais les départs derrière reprennent une installation ancienne. Dans ce cas, le meilleur moment pour corriger était avant les meubles. Le deuxième meilleur moment, c’est avant d’encastrer le four.

Type A partout : bonne ou mauvaise idée ?

Mettre du type A partout n’est pas une méthode

Mettre du type A partout n’est pas absurde techniquement dans beaucoup de logements, mais ce n’est pas une méthode de diagnostic. Le type A ne corrige pas un circuit partagé, une terre absente ou un disjoncteur trop fort. Il ne transforme pas une vieille prise fatiguée en raccordement fiable.

Le bon arbitrage dépend du tableau. En rénovation, je préfère limiter les mélanges : une rangée cuisine lisible, un type A quand les circuits l’exigent, un disjoncteur par circuit, des borniers propres et un repérage qui correspond à la réalité. En dépannage ponctuel, remplacer seulement le différentiel sans regarder les départs peut laisser le vrai défaut derrière le meuble.

Si le tableau n’a pas de différentiel 30 mA, la priorité change. Le CONSUEL traite la conformité des installations de consommation dans le logement, et l’INRS insiste sur la mise en sécurité des installations et des matériels. Avant d’ajouter un four puissant, il faut d’abord savoir si la base protège correctement les personnes.

Le disjoncteur différentiel dédié au four

Un disjoncteur différentiel dédié au four peut se défendre dans des cas particuliers : manque de sélectivité, circuit isolé qu’on veut dépanner vite, tableau avec architecture spécifique. Mais pour une maison classique, ce n’est pas le premier réflexe. Un interrupteur différentiel de rangée correctement choisi, puis un disjoncteur divisionnaire dédié au four, suffit dans la plupart des installations.

Le disjoncteur différentiel coûte plus cher et prend parfois plus de place. Il n’est pas plus « conforme » par nature. Il combine deux fonctions dans un seul module. S’il est choisi, il doit quand même avoir le bon calibre, le bon type différentiel et une ligne adaptée derrière.

Contrôler avant de brancher le four

Contrôler avant d’encastrer

Le bon moment pour contrôler, c’est avant d’encastrer. Après, la prise devient pénible à atteindre. On finit par réarmer au tableau sans regarder la fiche, alors que le problème peut venir d’un contact qui chauffe derrière la colonne.

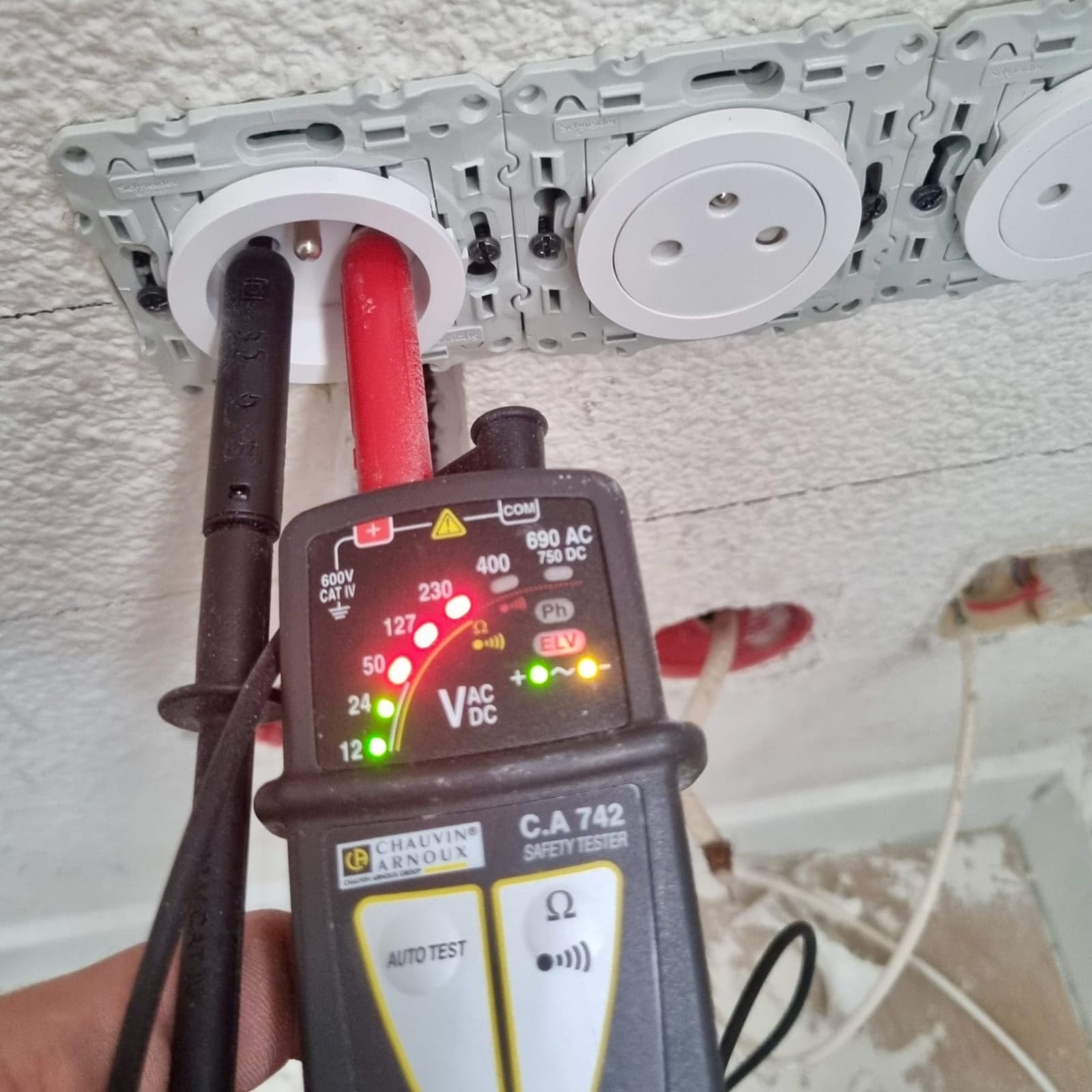

Coupez le circuit, vérifiez l’absence de tension avec un appareil adapté, puis ouvrez la prise ou la sortie câble si vous êtes compétent pour le faire. Regardez la section, la terre, le serrage, la tenue mécanique et l’absence de traces noires. Une prise qui bouge, un fil trop court, une gaine abîmée ou une odeur de chaud imposent une reprise.

Un four qui déclenche dès la chauffe peut avoir une résistance en défaut d’isolement. Un four qui déclenche après plusieurs minutes peut révéler une fuite à chaud. Une prise tiède ou une odeur de plastique indique plutôt un contact mauvais. Le diagnostic ne sera pas le même si c’est le disjoncteur C20 qui tombe ou le différentiel 30 mA.

La mesure de terre mérite un contrôle réel

La mesure de terre mérite aussi un contrôle réel. Voir un fil vert-jaune dans la boîte ne suffit pas. Il peut être coupé, mal repris ou absent plus loin. Un four a une carcasse métallique. La terre doit être continue et correctement raccordée, sinon le différentiel perd une partie de son intérêt en cas de défaut.

1 Fil vert-jaune Fil vert-jaune

Fil vert-jaune

Vérifier que la terre est réellement raccordée et continue avant de brancher le four

Le serrage est le point banal qui crée les pannes les plus coûteuses. Une vis mal serrée, un conducteur oxydé, un brin coupé ou une borne fatiguée peuvent tenir quelques semaines puis chauffer. Le four tire assez longtemps pour révéler ce défaut. Une inspection de deux minutes avant pose évite parfois de démonter une colonne complète.

Que faire si ça déclenche ?

Regardez d’abord ce qui tombe

Regardez d’abord ce qui tombe. Si le petit disjoncteur du four déclenche, cherchez surcharge, court-circuit ou défaut sur le circuit. Si c’est le différentiel de rangée, cherchez une fuite de courant vers la terre. Si le disjoncteur général coupe toute la maison, il peut y avoir surcharge globale ou défaut plus sérieux. Le guide disjoncteur qui ne se réarme pas donne la méthode de tri.

1 Levier disjoncteur déclenché Levier disjoncteur déclenché

Levier disjoncteur déclenché

Repérer la position des leviers pour identifier le module qui a déclenché

Ne remplacez pas le type AC par un type A en espérant régler une panne sans mesure. Parfois c’est nécessaire pour remettre la rangée en cohérence, mais une fuite sur résistance de four fera aussi tomber un type A. Le module ne doit pas servir de pansement à un appareil défectueux.

• Ne pas surcalibrer le disjoncteur du four pour éviter les coupures.
• Ne pas mélanger four et plaque sur le même départ.
• Ne pas laisser une prise chaude derrière un meuble.
• Ne pas remplacer un différentiel sans identifier ce qu’il protège.
• Ne pas réarmer en boucle si odeur, trace noire ou bruit de grésillement apparaît.

Isoler le four, puis trouver la zone

En dépannage, je commence par isoler le four. Tous les autres disjoncteurs de la rangée baissés, on réarme le différentiel, puis on remonte le circuit four seul. Si ça tombe immédiatement, la zone est trouvée. Si ça tient à froid puis tombe en chauffe, l’appareil ou son raccordement doit être contrôlé plus finement.

Si le déclenchement arrive seulement quand plusieurs appareils fonctionnent ensemble, regardez la puissance totale. Four, plaque, bouilloire, lave-vaisselle et chauffage d’appoint peuvent dépasser l’abonnement ou charger une rangée mal répartie. Le simulateur de surcharge tableau aide à visualiser ce cas, mais il ne remplace pas le contrôle de section et de protections.

Un dernier indice : si la coupure arrive pendant la pyrolyse, ne concluez pas trop vite à un mauvais différentiel. La pyrolyse sollicite fortement les résistances et peut révéler une fuite d’isolement à chaud. Le bon geste reste de couper, laisser refroidir, puis contrôler. Réarmer en boucle peut aggraver un point chaud.

Le verdict simple

Pour un four seul, la bonne réponse n’est pas « type A obligatoire » ni « type AC toujours suffisant ». La bonne réponse est : circuit four dédié, disjoncteur adapté à la section, différentiel 30 mA en amont, puis type A ou AC selon les autres circuits de la rangée.

En cuisine récente ou rénovée, le type A devient souvent le choix le plus logique, parce que la plaque, la cuisinière ou le lave-linge l’imposent déjà. Sur une rangée de circuits courants sans ces usages, le type AC peut rester cohérent. Le four ne doit pas servir d’excuse pour oublier la vraie vérification : le circuit, le serrage, la terre et l’accès.

La phrase à retenir avant achat : ne demandez pas seulement « type A ou AC pour mon four ». Demandez plutôt : quel différentiel protège la rangée cuisine, quels circuits sont derrière, et quel disjoncteur protège la ligne four ? Avec cette lecture, le choix devient beaucoup moins flou.

“

Quand un client demande type A ou AC pour un four, je regarde d’abord si le four a son vrai circuit. Le type du différentiel arrive après.
