Disjoncteur plaque induction 32 A ou 20 A

Le circuit plaque induction doit être dimensionné selon NF C 15-100 Obligation NF C 15-100 : en monophasé, un disjoncteur 32 A avec des conducteurs 6 mm² et une protection différentielle 30 mA de type A sont obligatoires pour la sécurité.

La réponse courte tient en une ligne : en monophasé, une plaque induction se protège en général avec un disjoncteur 32 A sur un circuit spécialisé en 6 mm².

Le 20 A n’est pas un raccourci économique. Il correspond au cas d’une plaque ou d’une cuisinière raccordée en triphasé, ou à un appareil très particulier dont la notice impose une autre configuration.

La confusion vient des cuisines rénovées à moitié. On voit une sortie de câble derrière le meuble, un disjoncteur 20 A au tableau, une plaque neuve de 7 200 W, puis quelqu’un demande si ça passe. Sur une vraie plaque induction domestique en monophasé, la bonne question n’est pas “est-ce que ça démarre ?”, mais “est-ce que la ligne peut encaisser proprement dans la durée ?”.

32 A ou 20 A : la règle utile

Pour un logement alimenté en monophasé 230 V, la plaque de cuisson se raccorde sur un circuit spécialisé protégé par un disjoncteur 32 A. La ligne est dédiée à la plaque, avec des conducteurs adaptés, généralement phase, neutre et terre en 6 mm².

Le repère qui change en triphasé

Pour un logement ou une plaque en triphasé, le repère change. Promotelec indique qu’une cuisinière ou une plaque de cuisson peut être protégée par un disjoncteur 20 A Recommandation Promotelec

dans ce cas. Ce n’est pas une autorisation de poser un 20 A sur une plaque induction monophasée de forte puissance.

Un poste de puissance à part

La plaque n’a pas le même statut qu’un four, une prise de plan de travail ou un lave-vaisselle. C’est un poste de puissance, souvent utilisé longtemps, avec des appels importants quand plusieurs foyers chauffent.

La plaque tire trop et les fils ne suivent pas

Un disjoncteur plus petit ne rend pas l’installation plus sûre si la plaque tire trop. Il déclenchera ou limitera l’usage. Un disjoncteur plus gros ne rend pas l’installation plus puissante si les fils derrière ne suivent pas. Il peut laisser chauffer une ligne trop faible.

Pourquoi une plaque induction demande une ligne dédiée

Une plaque induction concentre beaucoup de puissance sur un câble caché derrière les meubles. Les modèles familiaux tournent souvent autour de 7 kW en puissance maximale, même si les foyers ne tirent pas tous à fond en permanence.

La puissance cumulée d’une plaque quatre zones

Sur le papier, 32 A sous 230 V donne environ 7 360 W. C’est cohérent avec la puissance cumulée d’une plaque quatre zones. Le circuit en 6 mm² donne la marge nécessaire pour cet usage.

La cuisson séparée des petits appareils

Le circuit dédié évite aussi de mélanger la cuisson avec les petits appareils. Une bouilloire, un grille-pain et un robot sur le plan de travail peuvent déjà charger un circuit cuisine. Ajouter la plaque sur la même ligne serait une mauvaise économie.

Le sujet dans une rénovation complète

Si la cuisine est en rénovation complète, le sujet rejoint le plan global des circuits. Le guide prix rénovation électrique cuisine détaille les postes à prévoir avant la pose des meubles.

Le cas du 20 A : quand il est normal

Le 20 A est normal quand la plaque ou la cuisinière est prévue pour une alimentation triphasée et que le tableau est câblé en conséquence. La puissance est alors répartie sur plusieurs phases au lieu de passer sur une seule phase.

Le doute quand le logement est en monophasé

Dans un appartement ou une maison récente en France, l’alimentation domestique est souvent en monophasé. Dans ce cas, voir un 20 A derrière une plaque induction doit faire lever un doute. Il faut regarder le contrat, le disjoncteur de branchement, la présence éventuelle de trois phases au tableau et la notice de la plaque.

Le triphasé demande plus de méthode

Le triphasé n’est pas mauvais. Il demande seulement plus de méthode. Une plaque compatible peut avoir plusieurs schémas de pontage. Un pont mal placé ou une phase oubliée peut créer une panne immédiate, ou pire, un échauffement local.

Comprendre pourquoi le 20 A est là

Sur une rénovation, je ne valide jamais un 20 A plaque sans comprendre pourquoi il est là. S’il est en triphasé, le montage doit être cohérent. S’il est en monophasé avec du 2,5 mm², la ligne ne devient pas une ligne plaque par changement d’étiquette.

6 mm², 2,5 mm² : la section décide

La section des conducteurs fixe le calibre admissible. Pour une plaque induction monophasée, le repère à retenir est 6 mm² avec disjoncteur 32 A.

Une autre famille que la plaque de cuisson

Un circuit en 2,5 mm² relève plutôt des usages protégés à 20 A maximum : four, lave-vaisselle, lave-linge ou prises de cuisine selon configuration. Ce n’est pas la même famille que la plaque de cuisson.

Les lignes mixtes en rénovation

La difficulté, en rénovation, vient des lignes mixtes. On peut trouver du 6 mm² visible au tableau, puis une dérivation douteuse, une sortie de câble remplacée, ou une portion ancienne. Le contrôle doit porter sur le chemin complet.

Changer de calibre sans remplacer la ligne

Changer un disjoncteur 20 A par un 32 A sans remplacer la ligne est l’erreur la plus dangereuse. Le disjoncteur protège le câble. Si le câble reste en 2,5 mm², la protection n’est plus adaptée.

• Ne pas surcalibrer un circuit pour éviter les déclenchements.
• Ne pas repiquer la plaque sur une prise de plan de travail.
• Ne pas supposer que la sortie de câble est en 6 mm² sans contrôle.
• Ne pas oublier la terre et le différentiel 30 mA type A.
• Ne pas mélanger four et plaque sur le même départ.

Différentiel type A : le détail qui compte

La plaque de cuisson doit être protégée par un dispositif différentiel 30 mA de type A. Le rôle n’est pas le même que celui du disjoncteur divisionnaire.

Deux protections aux rôles différents

Le disjoncteur 32 A protège la ligne contre les surcharges et courts-circuits. Le différentiel 30 mA protège les personnes en détectant une fuite de courant vers la terre. Le type A est prévu pour des circuits comme la plaque de cuisson et le lave-linge.

Ne pas confondre les deux protections

Si la différence entre les deux protections n’est pas claire, le guide interrupteur différentiel ou disjoncteur différentiel évite beaucoup de mauvais achats.

Le problème dans le tableau ancien

Dans un tableau ancien, le problème n’est pas toujours le départ plaque lui-même. C’est parfois la rangée complète : pas de type A, trop de circuits sous le même différentiel, peignes mal serrés, absence de réserve ou ancien tableau à fusibles.

Peut-on brancher une plaque sur une prise 20 A ?

Pour une plaque induction domestique classique en monophasé, non. Une prise ou sortie 20 A en 2,5 mm² n’est pas le circuit attendu pour une plaque de cuisson.

Les plaques domino et la notice fabricant

Il existe des plaques domino, des petites plaques deux feux ou des appareils limités par construction. Là encore, la notice fabricant décide. Mais pour une plaque encastrable familiale, partir sur une ligne 20 A parce que “ça rentre dans le bornier” est une mauvaise lecture.

Le piège ressemble à celui du four

Le piège ressemble à celui du four. Un four encastrable peut souvent aller sur un circuit dédié 20 A, mais une plaque de cuisson n’est pas un four. Si votre projet mélange les deux sujets, l’article brancher un four encastrable sur prise 16 A pose les limites.

Le coût dépend de la distance et du passage

Le coût de cette ligne dépend de la distance et du passage. Dans une cuisine ouverte avant pose, c’est un poste raisonnable. Dans une cuisine terminée, carrelée et meublée, le même oubli devient pénible.

Diagnostic avant raccordement

Avant de raccorder la plaque, il faut suivre un ordre simple. Couper, vérifier l’absence de tension, identifier la ligne, lire la notice, contrôler le bornier, puis remettre sous tension après serrage.

Le test en charge n’est pas une formalité. Une plaque peut démarrer sur un mauvais serrage puis chauffer au bornier quand deux ou trois zones fonctionnent. Une odeur de chaud, une coupure répétée ou un bruit inhabituel au tableau impose d’arrêter.

1 Trace de chauffe Trace de chauffe 2 Bornes noircies Bornes noircies

Disjoncteur brûlé

Une trace de chauffe au tableau impose d’arrêter la mise en service et de contrôler le serrage du circuit avant tout nouvel essai.

1. 1 Trace de chauffe
2. 2 Bornes noircies

Si le tableau déclenche dès l’allumage, il faut distinguer le disjoncteur qui saute du différentiel qui déclenche. Le diagnostic n’est pas le même : surcharge, court-circuit, défaut d’isolement, mauvais raccordement ou plaque défectueuse.

Ancienne cuisine : les cas fréquents

Dans les cuisines des années 1970 à 1990, on trouve souvent des circuits bricolés au fil des appareils ajoutés. Une prise dédiée au four devient prise de plaque. Une sortie de câble alimente deux appareils. Une ligne non repérée passe derrière les meubles.

Le défaut discret des cuisines récentes

Dans une cuisine plus récente, le défaut est parfois plus discret : bonne section au tableau, mais mauvais différentiel, plaque et four dans le même boîtier, ou sortie de câble trop courte serrée en force.

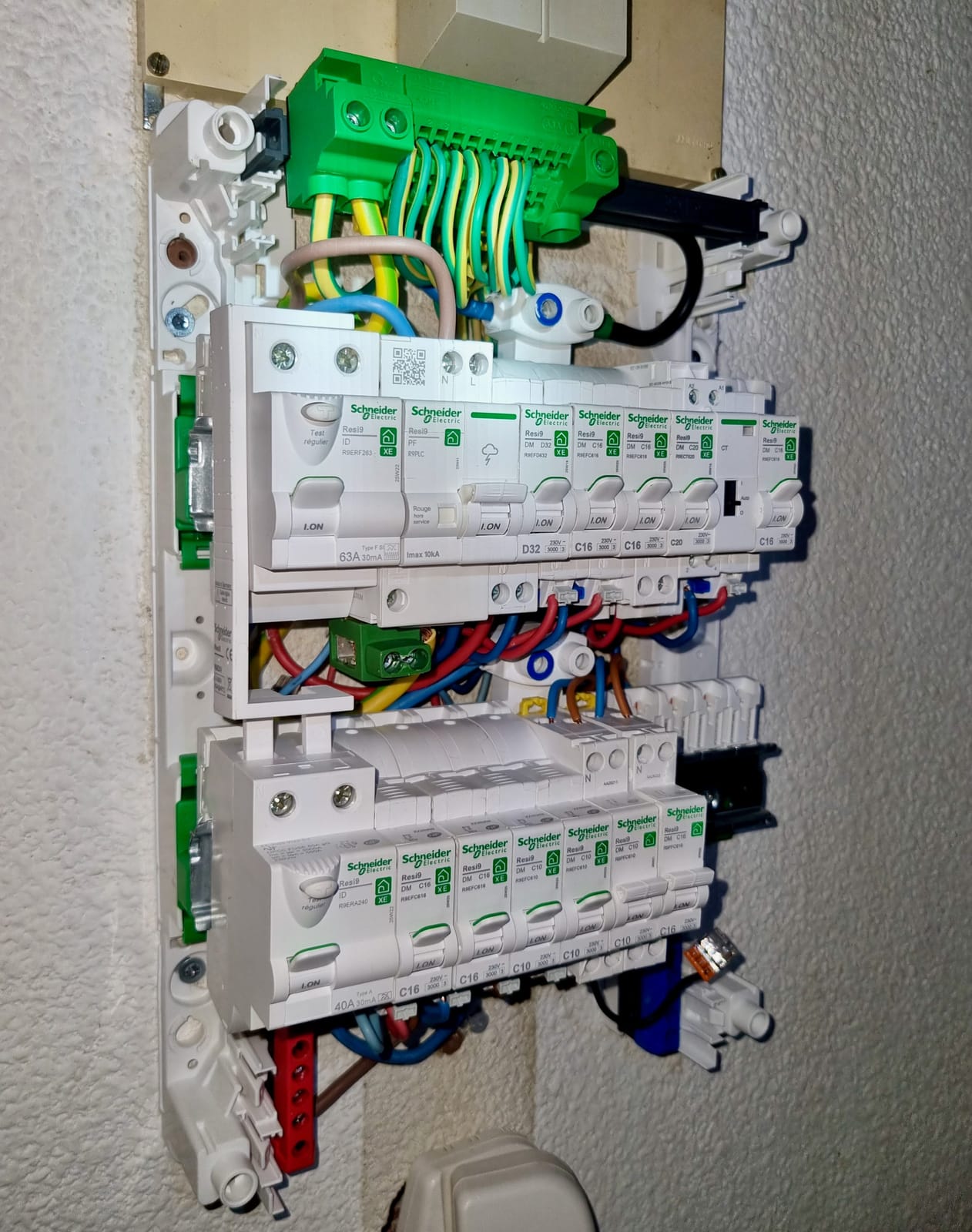

Le tableau donne les premiers indices, mais il ne suffit pas à lui seul.

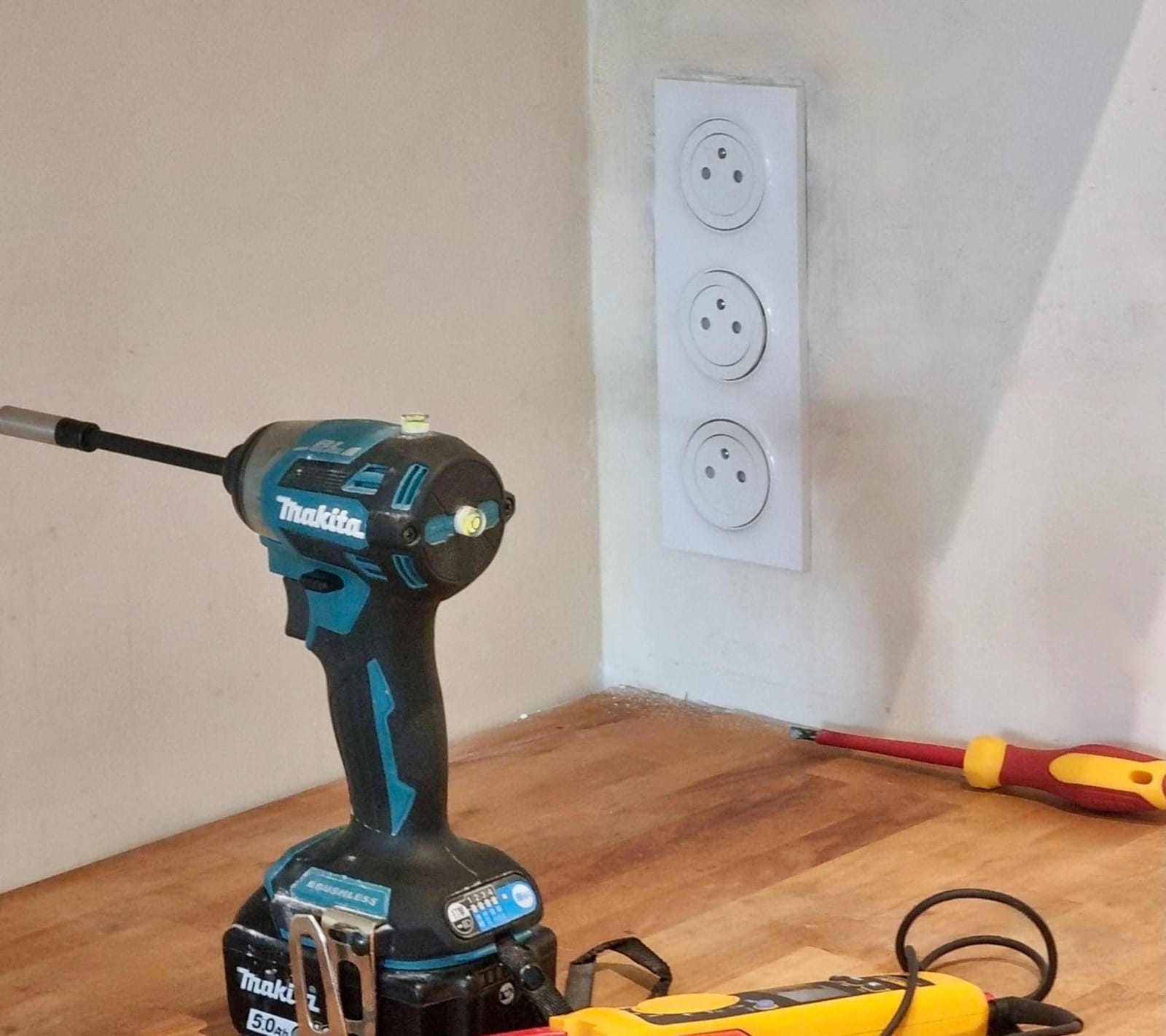

Les prises de plan de travail restent séparées du circuit plaque.

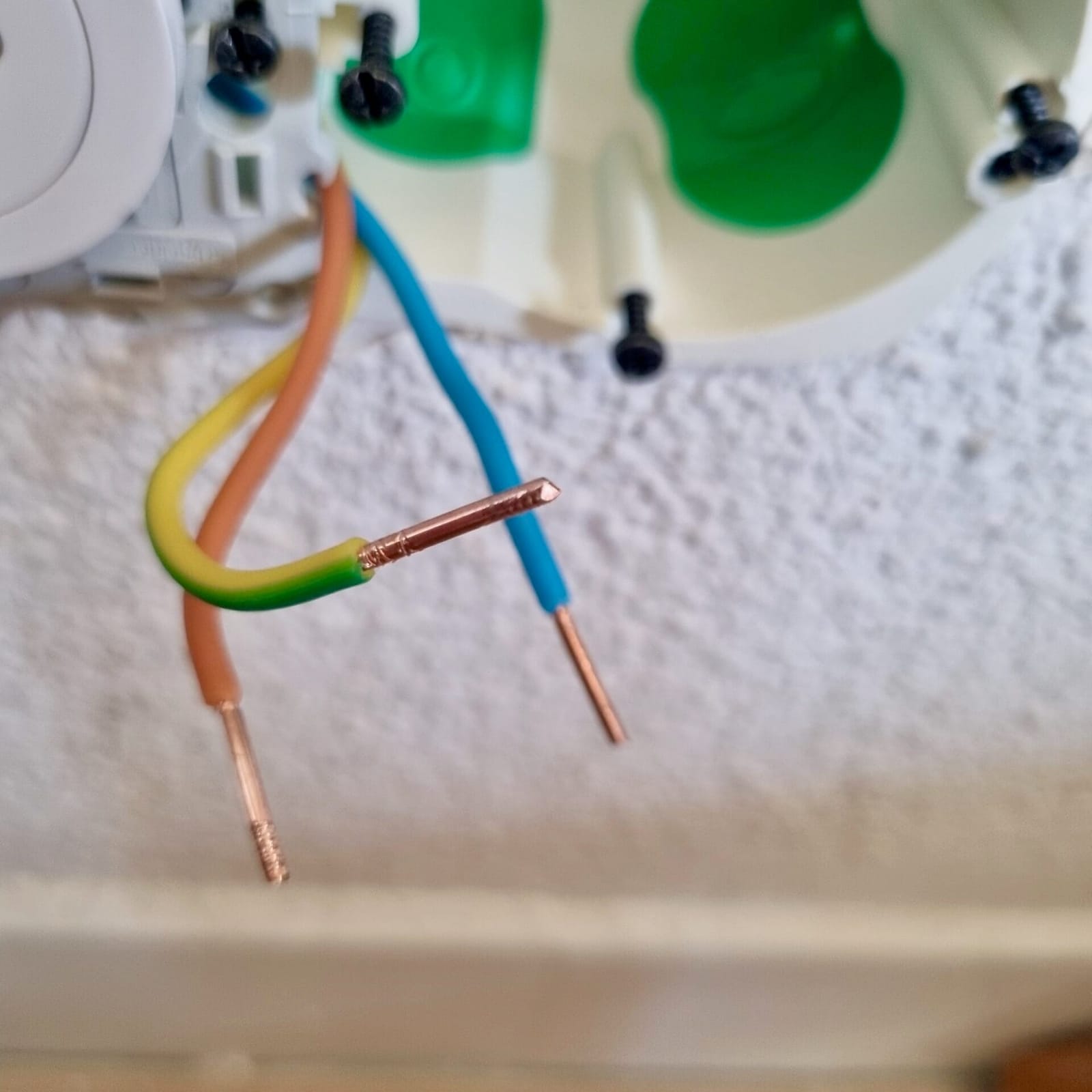

Section, couleur et continuité se contrôlent avant raccordement.

1 / 3

Les circuits remis au propre pendant les travaux

Si la cuisine est déjà ouverte pour travaux, profitez-en pour remettre les circuits au propre. Plaque, four, lave-vaisselle, prises de plan de travail et éclairage doivent être pensés ensemble. Le coût d’un câble oublié après pose des meubles est toujours plus mauvais.

Le sujet dépasse parfois la plaque

Le sujet dépasse parfois la plaque. Si plusieurs circuits déclenchent, si le tableau est saturé ou si les protections sont anciennes, utilisez aussi le simulateur de surcharge tableau pour cadrer le risque avant devis.

Quel choix faire dans les cas limites ?

Si votre plaque est en monophasé, que la notice annonce une puissance de plaque familiale et que la ligne existante est en 2,5 mm² sous 20 A, le choix est simple : ne pas poser un 32 A sur cette ligne. Il faut créer ou reprendre le circuit en 6 mm².

1 Courbe C Courbe C

Disjoncteur modulaire

Avant de décider d’un changement de calibre, le module existant porte lui-même les informations à lire.

1 Marquage type A Marquage type A

Différentiel type A

Le différentiel du circuit plaque doit être adapté à la cuisson : son marquage se contrôle à l’œil sur l’appareil.

Si votre logement est en triphasé et que la plaque accepte le triphasé, le 20 A peut être cohérent. Il faut alors respecter le schéma de la plaque, équilibrer les phases et vérifier le différentiel adapté.

Si vous avez un doute sur la section ou le mode d’alimentation, gardez le disjoncteur existant et ne raccordez pas l’appareil en force. Un déclenchement répété n’est pas un défaut de confort. C’est une information.
