Interrupteur différentiel ou disjoncteur différentiel ?

La réponse courte : dans une maison, on installe le plus souvent un interrupteur différentiel en tête de rangée, puis des disjoncteurs divisionnaires pour chaque circuit.

Le disjoncteur différentiel fait les deux à la fois. Il protège les personnes contre les fuites de courant et le circuit contre les surcharges. Il coûte plus cher, mais il isole mieux une panne, notamment sur une prise renforcée ou une ligne sensible. Pour le choix de la marque et de la rangée, ce guide complète Hager ou Schneider et Legrand vs Schneider Electric.

La différence en une ligne

Un interrupteur différentiel coupe quand il voit une fuite de courant vers la terre.

Un disjoncteur différentiel coupe aussi pour une fuite de courant, mais également pour une surcharge ou un court-circuit.

Pourquoi on confond les deux

Les deux appareils ont souvent un bouton test, un marquage 30 mA et une manette de coupure. Visuellement, ils se ressemblent.

La différence se lit sur le marquage :

• 40 A ou 63 A avec 30 mA : généralement un interrupteur différentiel de rangée.
• 16 A, 20 A ou 32 A avec 30 mA : souvent un disjoncteur différentiel dédié à un circuit.
• C16, C20, C32 : indication de courbe de disjoncteur, donc protection contre les surintensités.
• Type AC, A, F ou B : type de défaut différentiel détecté, pas la puissance du circuit.

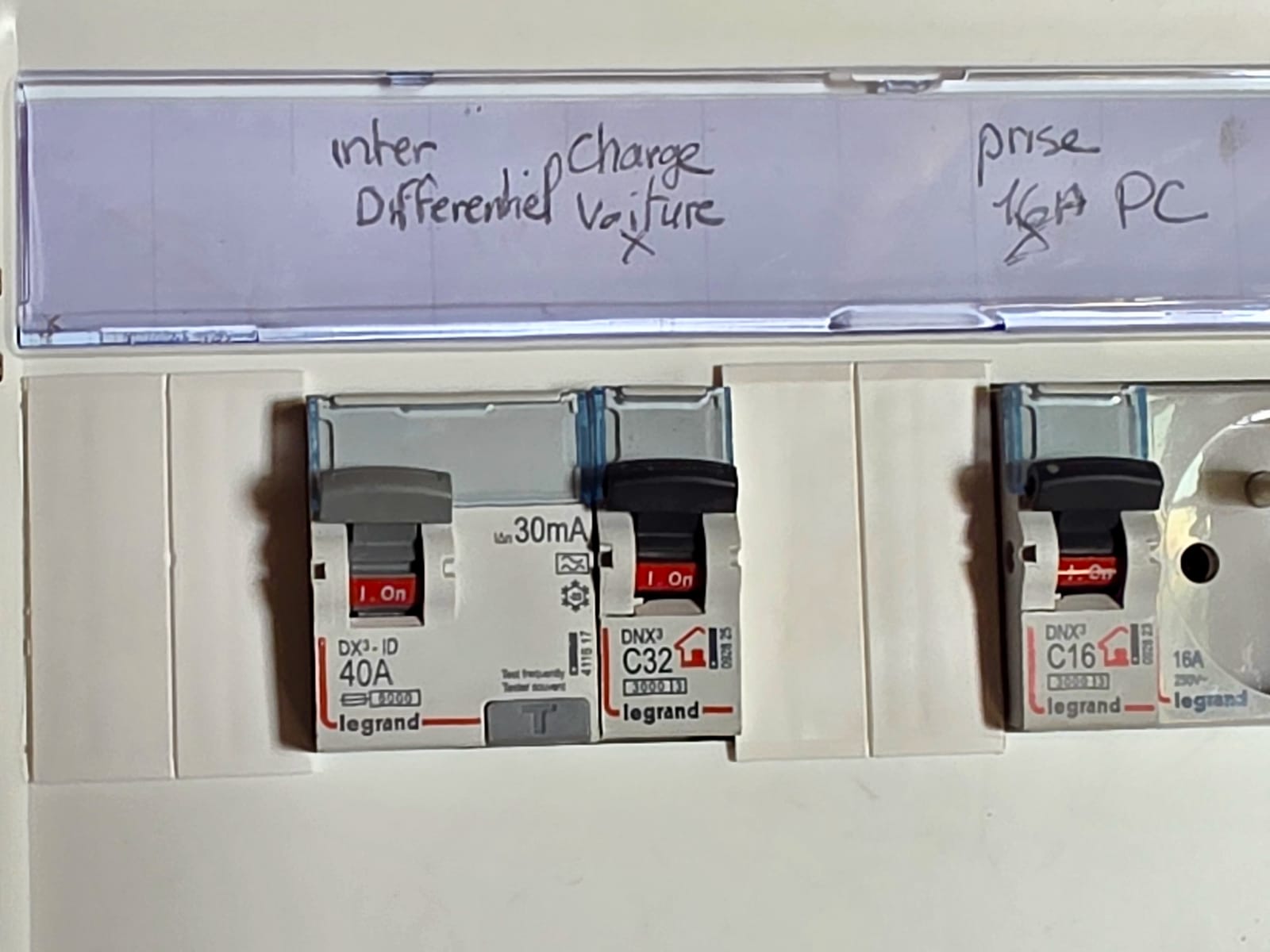

Disjoncteur différentiel : il combine protection des personnes et protection du circuit.

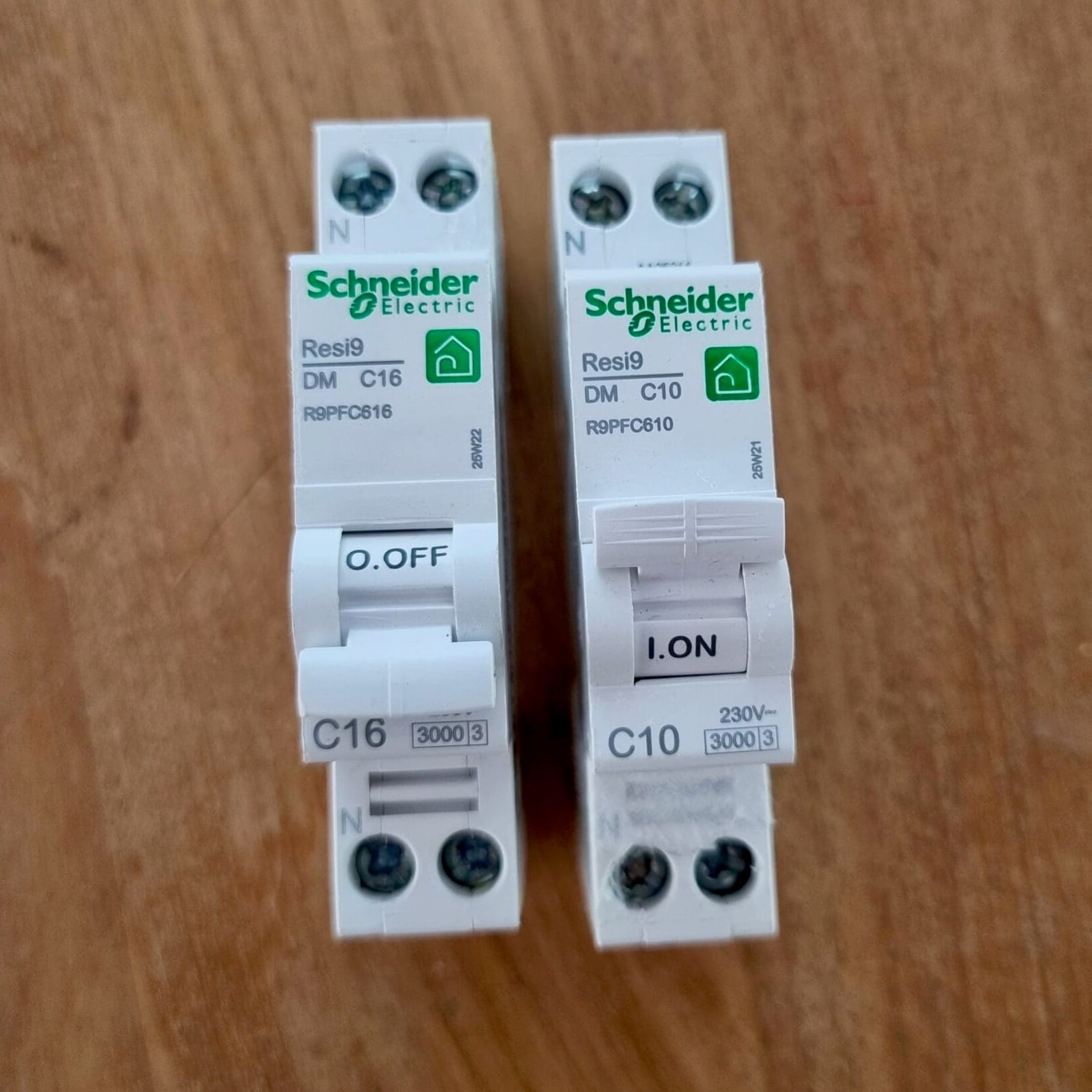

Disjoncteurs divisionnaires — ils protègent les fils contre surcharge et court-circuit.

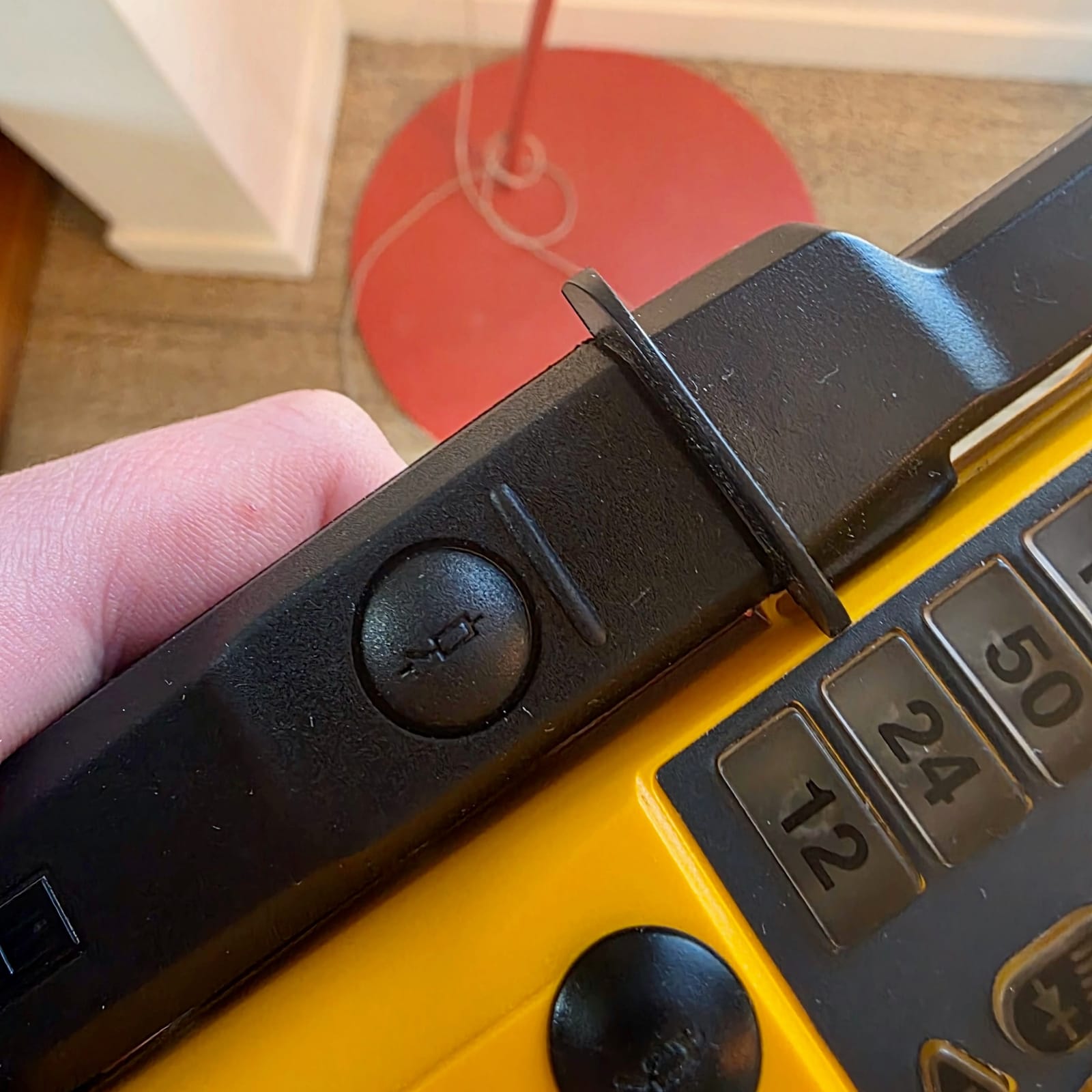

Test de déclenchement — un différentiel se vérifie, il ne se suppose pas.

1 / 3

Lire les marquages sans se tromper

Sur un tableau, la bonne lecture se fait dans cet ordre : fonction, sensibilité, calibre, puis type.

Le marquage 30 mA parle de protection des personnes. Il indique le seuil de fuite de courant qui fait déclencher le différentiel. Ce n’est pas la puissance admissible du circuit.

Le marquage 40 A ou 63 A sur un interrupteur différentiel indique ce que l’appareil peut supporter en intensité. Il ne limite pas un circuit prise à 16 A ou une plaque à 32 A. Ce travail revient au disjoncteur placé après.

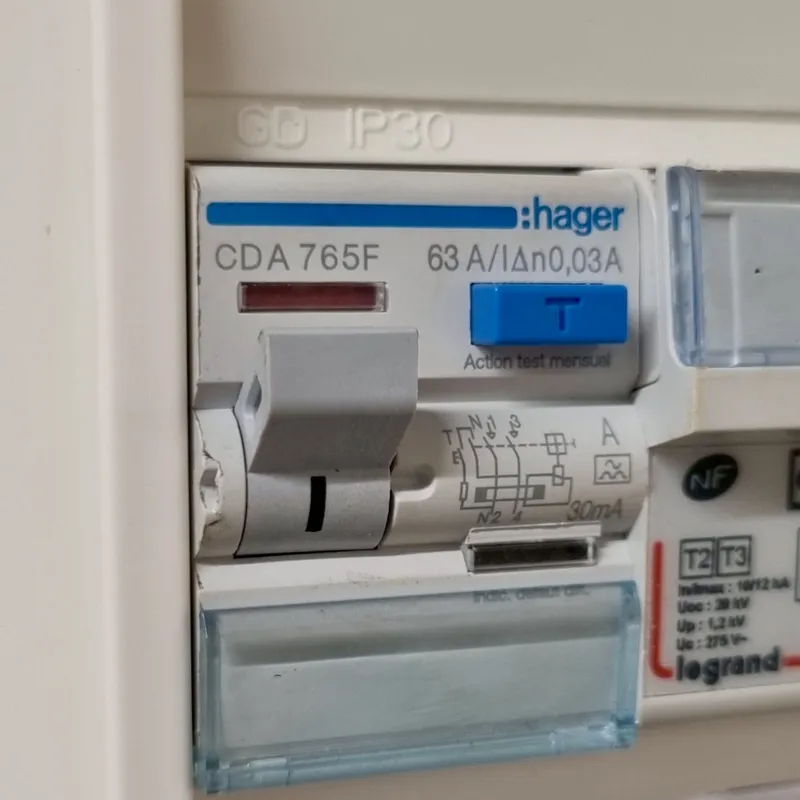

Un interrupteur différentiel 63 A type A 30 mA peut donc protéger une rangée entière, mais les circuits derrière doivent quand même avoir leurs propres disjoncteurs : 10 A pour certains éclairages, 16 A ou 20 A pour prises selon section, 32 A pour plaque de cuisson.

Ce que demande la NF C 15-100

La norme demande des dispositifs différentiels 30 mA pour protéger les personnes. Elle impose aussi une protection contre les surintensités sur chaque circuit.

Elle ne dit pas que tout doit être fait avec des disjoncteurs différentiels.

• Au moins 2 dispositifs différentiels dans un logement.
• 30 mA pour les protections différentielles en habitat.
• 8 circuits maximum derrière un même dispositif différentiel.
• Type A pour plaques de cuisson, lave-linge et recharge de véhicule électrique.
• Type AC possible pour les circuits courants, sauf besoins spécifiques.

Pour une installation neuve ou une rénovation complète, le choix se fait donc rarement entre sécurité et économie. Les deux solutions peuvent être conformes. La question réelle est : quelle sélectivité voulez-vous ?

Ce que le différentiel ne protège pas

C’est le point qui crée le plus de mauvais diagnostics.

Un interrupteur différentiel ne voit pas une simple surcharge. Si vous branchez trop d’appareils sur un circuit, ce n’est pas lui qui doit travailler. C’est le disjoncteur divisionnaire.

Il ne voit pas non plus tous les contacts dangereux. Si une personne touche phase et neutre sans fuite vers la terre, le différentiel peut ne pas déclencher. L’INRS rappelle qu’un DDR 30 mA complète les autres protections : il ne remplace pas l’isolation, les enveloppes, la terre et les gestes de coupure.

• Surcharge : trop d'appareils sur un circuit. Le disjoncteur divisionnaire doit couper.
• Court-circuit : phase et neutre se touchent. Le disjoncteur divisionnaire doit couper vite.
• Fuite à la terre : courant qui part vers une carcasse, de l'eau ou la terre. Le différentiel doit couper.
• Contact phase-neutre par le corps : cas dangereux où le différentiel n'est pas une protection suffisante.

Sur le terrain, ça change tout. Quand un client dit “le différentiel saute”, je cherche une fuite. Quand il dit “le petit disjoncteur saute”, je cherche d’abord une surcharge ou un court-circuit.

Le choix le plus courant

Pour la majorité des tableaux, je pose ou recommande :

Ce montage est lisible, moins cher et facile à dépanner. Si le différentiel saute, on baisse les disjoncteurs de la rangée puis on les remonte un par un.

Pour ce diagnostic, voir aussi le guide disjoncteur différentiel qui ne se réarme pas.

Exemple de rangée bien pensée

Une rangée résidentielle correcte n’est pas juste une suite de modules. Elle doit rester lisible et ne pas concentrer tous les gros usages au même endroit.

Exemple simple :

Pourquoi 63 A plutôt que 40 A ? Parce qu’en rénovation, les usages augmentent : four, plaques, lave-linge, sèche-linge, recharge lente, informatique, pompe à chaleur. Le 63 A laisse plus de marge et évite des calculs limite.

Quand choisir un disjoncteur différentiel

Le disjoncteur différentiel devient intéressant quand une panne ne doit pas couper toute une rangée.

Recharge de véhicule électrique

La recharge est le cas typique où l’on évite le bricolage. Le circuit doit être dédié, correctement calibré et protégé par un différentiel adapté à la borne ou à la prise renforcée.

Sur une prise renforcée, on rencontre souvent une protection type A 30 mA. Sur une borne, la notice fabricant peut imposer autre chose selon la détection de courant continu intégrée ou non.

Ce n’est pas le bon endroit pour économiser un module. Une recharge dure plusieurs heures, à forte intensité, parfois tous les soirs.

Extérieur, portail, piscine

Les circuits extérieurs déclenchent plus souvent : humidité dans une boîte, luminaire mal étanche, gaine remplie d’eau, insectes, câble abîmé.

Si tout l’extérieur est derrière le même différentiel que le congélateur, une fuite dans un spot de jardin peut couper l’alimentation du congélateur pendant la nuit.

Dans ce cas, une protection dédiée est logique. Pas pour “faire luxe”, mais pour éviter qu’un défaut prévisible coupe des usages qui n’ont rien à voir.

Congélateur et équipement sensible

Le congélateur mérite parfois son propre circuit, surtout dans une maison où le tableau est ancien ou chargé. L’objectif n’est pas de lui donner une protection moins sensible. L’objectif est de limiter les conséquences d’un défaut ailleurs.

Même raisonnement pour certains équipements informatiques, une baie réseau, une pompe de relevage ou une chaudière. Une coupure générale de rangée peut coûter plus cher que le module dédié.

Type AC, type A, type F : ne pas choisir au hasard

Le type du différentiel indique les défauts qu’il sait détecter.

• Type AC : circuits simples, éclairage, prises classiques hors usages spécialisés.
• Type A : plaques, lave-linge, recharge de véhicule électrique et appareils pouvant générer une composante continue.
• Type F : appareils avec variateur, pompe à chaleur, congélateur sensible ou équipement sujet aux déclenchements intempestifs.
• Type B : certains usages solaires, recharge ou électronique de puissance selon notice fabricant.

En rénovation, je préfère souvent un type A 63 A sur les rangées chargées. Le surcoût est faible face au temps perdu quand une rangée a été dimensionnée trop juste. Pour un circuit cuisson, le choix entre type A ou AC pour four mérite une vérification au tableau.

Pour les circuits de recharge, lisez aussi le guide prise renforcée pour voiture et moto électrique. Si vous installez une vraie wallbox, le sujet bascule vers la borne de recharge à domicile et la rentabilité immobilière d’une borne.

Type A ou type AC : mon tri rapide

Le type AC reste courant, mais il ne doit pas devenir le choix automatique.

Dans une maison récente, beaucoup d’appareils contiennent de l’électronique : variateurs, alimentations à découpage, moteurs pilotés, plaques, lave-linge, recharge. Le type A est plus polyvalent sur les circuits qui peuvent produire une composante continue.

Le type F n’est pas magique. Il devient intéressant quand il répond à un problème réel : équipement avec variateur, déclenchements répétitifs, circuit sensible. En poser partout n’a pas beaucoup de sens.

Calibre : 40 A, 63 A, 16 A, 20 A, 32 A

Le calibre d’un interrupteur différentiel et celui d’un disjoncteur ne répondent pas à la même question.

Pour un interrupteur différentiel, le calibre dit : “combien cette rangée peut supporter”. En rénovation, 63 A évite beaucoup de rangées trop justes.

Pour un disjoncteur, le calibre dit : “à partir de quelle intensité je protège ce circuit”. Il doit être cohérent avec la section du câble et l’usage.

• 10 A ou 16 A : éclairage selon conception et section.
• 16 A ou 20 A : prises selon section et nombre de socles.
• 20 A : circuits spécialisés fréquents, lave-linge, lave-vaisselle, four selon installation.
• 32 A : plaque de cuisson en monophasé, section adaptée obligatoire.
• 40 A ou 63 A : calibre typique d'interrupteur différentiel, pas calibre de circuit final.

Un exemple d’erreur : remplacer un disjoncteur 16 A qui saute par un 20 A sans vérifier la section, la longueur et la cause. Si le problème vient d’une surcharge réelle ou d’un échauffement, vous avez juste déplacé le risque.

Prix : pourquoi tout le tableau n’est pas en disjoncteurs différentiels

Le disjoncteur différentiel coûte plus cher parce qu’il regroupe deux protections. En mettre partout augmente vite le prix du tableau, sans toujours apporter un vrai bénéfice.

Le bon arbitrage : garder les interrupteurs différentiels pour les rangées et réserver les disjoncteurs différentiels aux circuits où une coupure serait pénible ou répétitive.

Tableau ancien : quoi remplacer en priorité

Dans les tableaux anciens, le débat “interrupteur ou disjoncteur différentiel” arrive souvent trop tôt. Avant ça, il faut vérifier si les protections de base existent.

Les vieux tableaux à fusibles peuvent encore fonctionner, mais ils sont rarement adaptés aux usages actuels. Le problème n’est pas seulement l’âge. C’est l’absence de 30 mA, le manque de terre, les circuits mélangés, les repiquages et les fils non repérés.

• Pas de différentiel 30 mA : priorité sécurité personnes.
• Fusibles sans repérage : dépannage lent, risque d'erreur.
• Plusieurs circuits sous un même départ : surcharge difficile à diagnostiquer.
• Tableau sans réserve : ajout d'un circuit propre presque impossible.
• Terre absente ou douteuse : différentiel moins utile si les masses ne sont pas reliées correctement.

Dans ce cas, ajouter un seul disjoncteur différentiel ne suffit pas forcément. Il faut parfois reprendre le tableau : rangées, borniers, peignes, repérage, terre, équilibrage des circuits.

Pour les logements anciens, le guide électricité maison ancienne : risques complète bien ce point.

Quand ça saute : lire le symptôme

Le composant qui tombe donne déjà une piste.

Si le différentiel tient avec tous les disjoncteurs baissés, puis retombe quand vous remontez un circuit précis, vous avez trouvé la zone. Ensuite seulement, on cherche l’appareil ou le câble.

Si le différentiel retombe alors que tous les disjoncteurs de la rangée sont baissés, le défaut peut être en amont de la rangée, dans le câblage du tableau ou dans le différentiel lui-même. Là, on ne force pas.

Comment tester un différentiel

Le bouton T ou test simule une fuite de courant. Quand on appuie, la manette doit tomber immédiatement.

Les erreurs que je vois souvent

La plupart des erreurs viennent d’une confusion entre différentiel, disjoncteur et calibre.

• Mettre un interrupteur différentiel seul en pensant qu'il protège un circuit contre les surcharges.
• Remplacer un type A par un type AC parce que le module est moins cher.
• Charger huit circuits lourds derrière le même différentiel sans répartir les usages.
• Mélanger extérieur et congélateur sur la même protection sans raison.
• Monter le calibre du disjoncteur pour éviter qu'il saute.
• Ignorer le bouton test pendant des années.

Le bon tableau n’est pas celui qui a le plus de modules chers. C’est celui où chaque défaut coupe la bonne zone, où les calibres correspondent aux fils, et où l’on comprend vite ce qui vient de tomber.

Cas limites : faut-il un différentiel dédié ou un disjoncteur différentiel ?

Un différentiel dédié n’est pas toujours un disjoncteur différentiel.

Pour isoler plusieurs circuits extérieurs ensemble, on peut mettre un interrupteur différentiel dédié puis plusieurs disjoncteurs. Pour isoler un seul circuit critique, le disjoncteur différentiel est plus compact et plus clair.

Quel choix pour votre tableau ?
