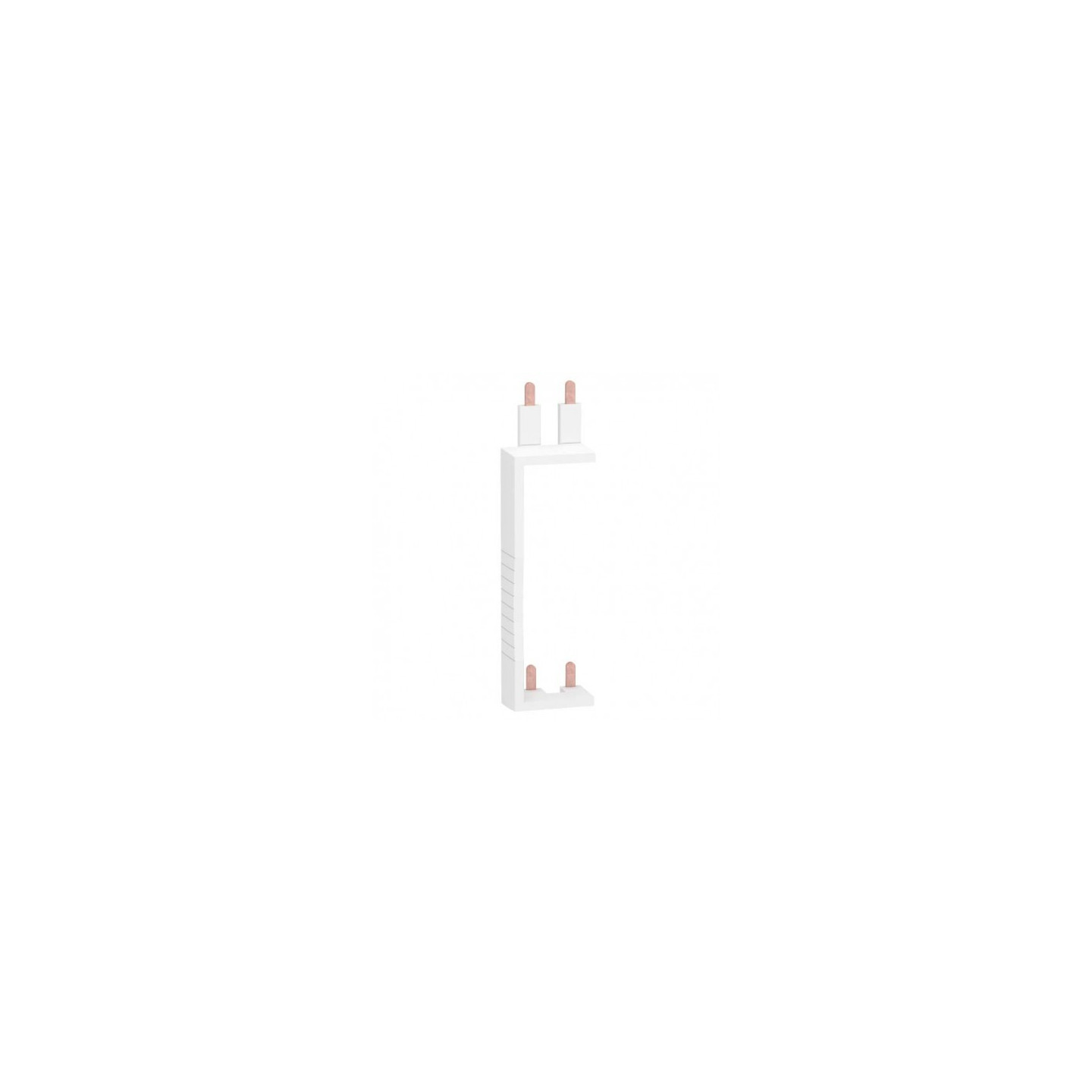

Peigne vertical Schneider : rôle et branchement

Le peigne vertical Schneider est souvent recherché au moment d’ajouter une rangée ou de remettre un tableau en ordre. Son rôle est simple : répartir l’alimentation entre plusieurs rangées compatibles. Sa pose ne l’est pas toujours. Un tableau électrique rassemble des courants importants, des bornes serrées et des appareils qui doivent rester accessibles sans exposer de pièce sous tension.

Le bon choix commence par la référence du coffret et des protections, pas par une photo de peigne sur un site marchand. Les dimensions, les pôles, les caches et les interfaces diffèrent selon les gammes. Un accessoire proche visuellement peut ne pas s’emboîter correctement ou laisser une connexion sans protection.

À quoi sert un peigne vertical ?

Un tableau comprend généralement une arrivée d’alimentation, des interrupteurs différentiels, des disjoncteurs et des rangées. Le peigne horizontal distribue souvent la phase et le neutre d’un différentiel vers les disjoncteurs d’une même rangée. Le peigne vertical transporte l’alimentation vers les étages du tableau, selon l’architecture de la gamme.

Il ne protège pas les personnes ni les câbles. Le différentiel détecte les défauts d’isolement et le disjoncteur protège le départ contre surcharge ou court-circuit. Le peigne est une liaison de distribution. Le considérer comme un simple morceau de cuivre fait oublier son intensité admissible, son enveloppe isolante et la qualité des bornes qu’il relie.

Un tableau bien organisé réduit les conducteurs qui traversent les rangées et rend le diagnostic plus lisible. Cela ne justifie pas de remplacer tous les fils par des peignes sur une installation existante sans vérifier le schéma. Une arrivée ancienne, un tableau triphasé ou plusieurs différentiels peuvent demander une distribution différente.

Identifier la bonne référence Schneider

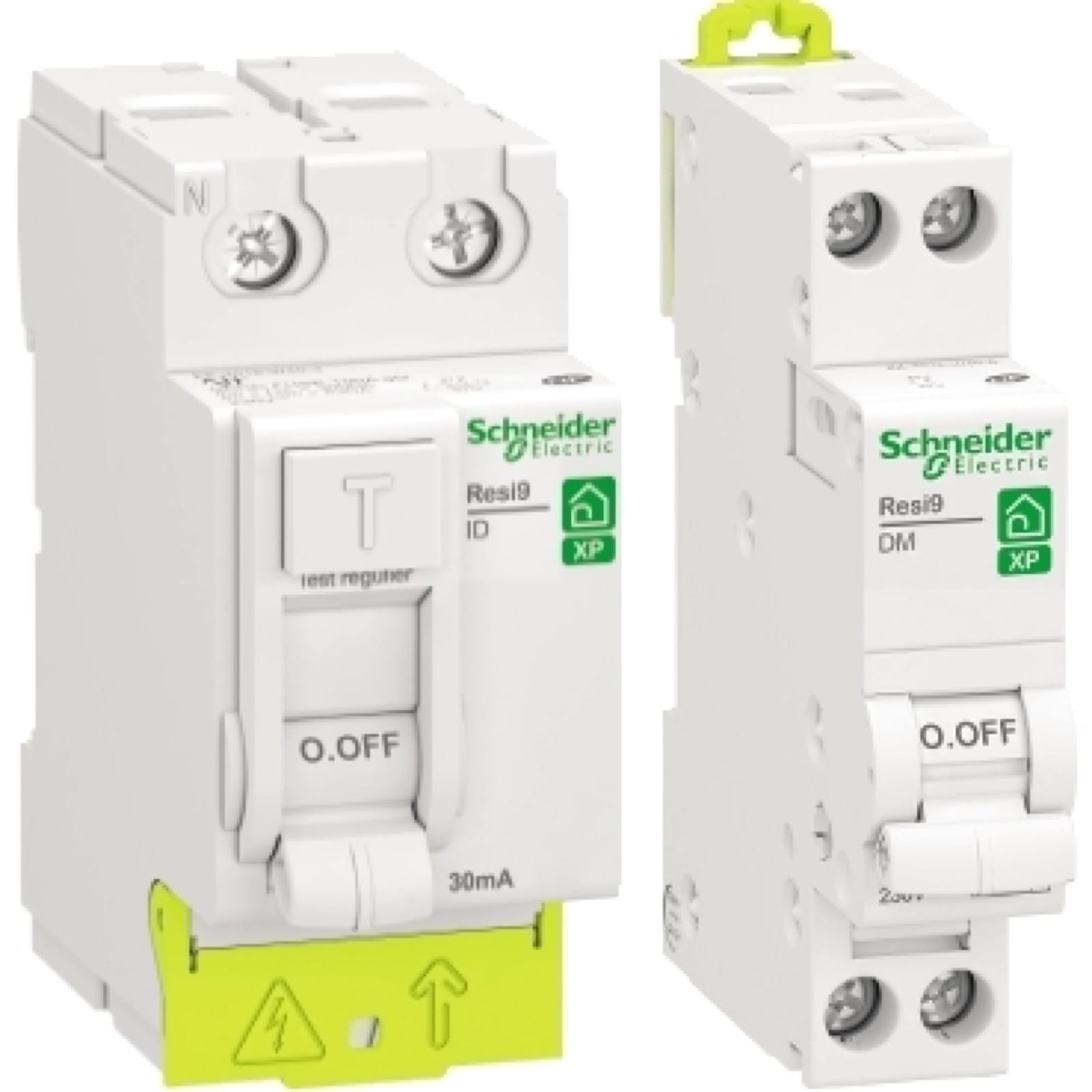

Relevez d’abord la référence imprimée dans le coffret, sur les appareils et dans la documentation du tableau. Schneider utilise plusieurs familles de matériel résidentiel et tertiaire. La mention Resi9 ne suffit pas toujours à choisir un accessoire : nombre de rangées, alimentation monophasée ou triphasée, type de répartiteur et version du coffret comptent aussi.

Regardez ensuite les pôles. En monophasé résidentiel, la distribution associe généralement phase et neutre. En triphasé, la logique change : nombre de phases, neutre, équilibre et protections tétrapolaires doivent être respectés. Ne prenez pas un peigne monophasé parce qu’il semble entrer dans un tableau triphasé.

Une photo nette du tableau fermé, des étiquettes et des références est plus utile qu’une estimation de largeur. Si le tableau est ancien ou incomplet, l’extension peut demander un coffret additionnel plutôt qu’un assemblage d’accessoires de générations différentes.

Compatibilité : ne mélangez pas les gammes

Les marques utilisent des formes de bornes, des entraxes et des systèmes de capotage propres. Un peigne peut se présenter devant les disjoncteurs alors que l’autre se raccorde par le haut ou par l’arrière. Deux appareils modulaires de même largeur ne sont pas automatiquement compatibles.

Le mélange de marques est particulièrement risqué au niveau d’une distribution. Une dent peut toucher sans être correctement maintenue, un cache peut ne plus fermer ou une borne peut recevoir une section non prévue. Le tableau peut fonctionner à la remise sous tension et présenter pourtant un échauffement après plusieurs semaines de charge.

Dans une rénovation, il est parfois plus sûr de conserver une distribution câblée propre et repérée que de chercher à adapter un peigne à tout prix. Le gain esthétique ne vaut pas une connexion incertaine. Le guide sur la compatibilité des disjoncteurs Hager, Legrand et Schneider explique pourquoi l’interchangeabilité apparente ne suffit pas.

Avant d’ouvrir le tableau

Un peigne vertical se pose dans le tableau, au voisinage de l’arrivée et des protections. L’interrupteur mural ne coupe pas cette zone. La mise hors tension doit être réelle, identifiée et vérifiée avec un appareil adapté. Une personne qui ne sait pas distinguer le disjoncteur d’abonné, l’arrivée et les circuits maintenus sous tension ne doit pas intervenir.

Prenez des photos avant démontage, repérez les rangées et ne déplacez pas un conducteur sans comprendre ce qu’il alimente. Un tableau peut contenir un circuit de chauffage, une alimentation auxiliaire ou un départ extérieur que l’étiquette ne décrit pas correctement. Remettre un fil « là où il était » ne constitue pas une méthode de vérification.

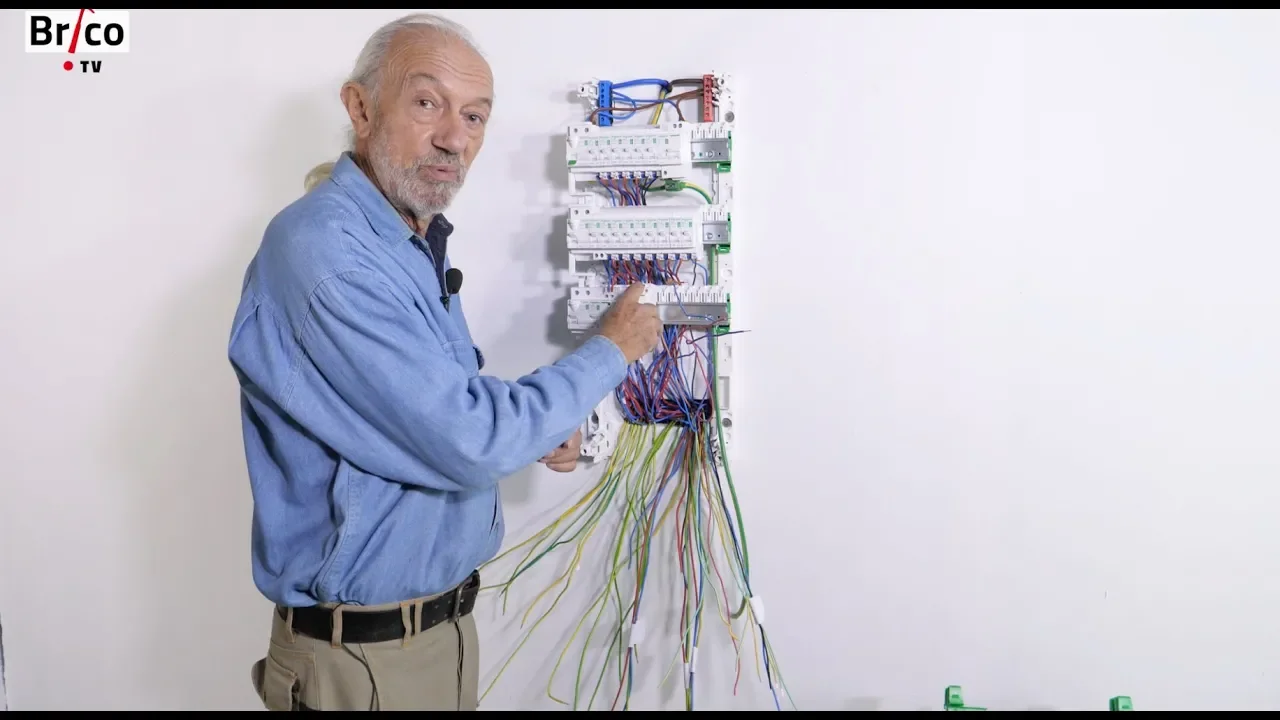

La pose : ordre et contrôles

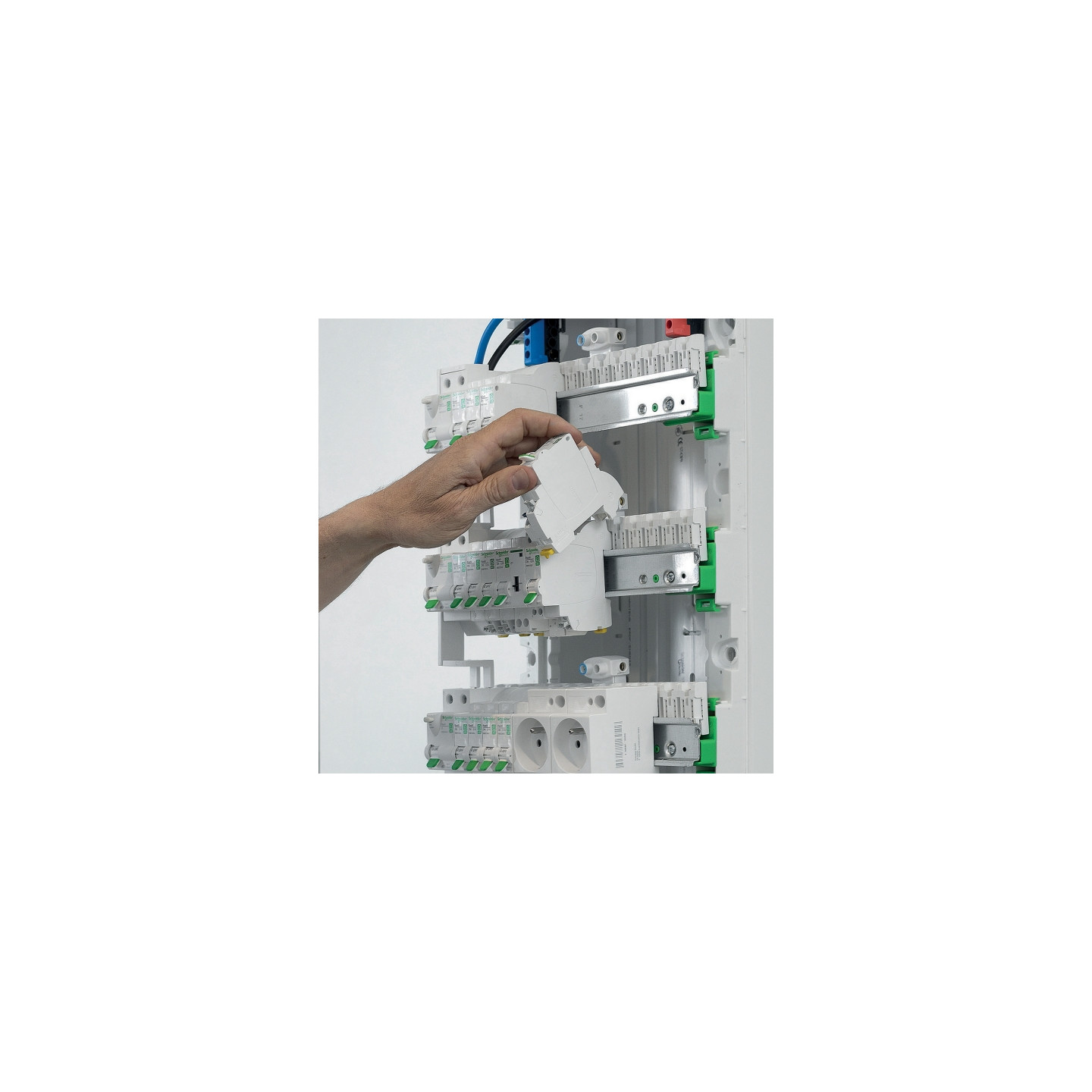

La pose commence par l’architecture : où arrive l’alimentation, comment les différentiels alimentent les rangées et quels peignes horizontaux sont associés. Installez les accessoires sans contrainte, avec les caches et obturateurs prévus. Une extrémité non utilisée doit être protégée selon la notice du système retenu.

Le serrage est aussi important que le choix du peigne. Une borne insuffisamment serrée augmente la résistance de contact. Sous charge, elle chauffe, oxyde le conducteur et peut finir par noircir le plastique. Une borne trop serrée peut abîmer le conducteur ou le matériel. Suivez le couple ou la méthode du fabricant, avec un outillage approprié.

• Rangées repérées avant toute déconnexion.
• Accessoires de même gamme : coffret, alimentation, peignes et capots vérifiés ensemble.
• Conducteurs préparés proprement : longueur, dénudage et section adaptés aux bornes.
• Aucune partie active accessible après fermeture des plastrons.
• Essais des différentiels et contrôle des circuits après remise sous tension.

Les erreurs qui font perdre le bénéfice du peigne

La première erreur est de croire qu’un peigne permet d’ajouter des disjoncteurs sans tenir compte de la réserve du tableau. Les différentiels, le calibre d’arrivée, le nombre de circuits et l’équilibre des usages restent à vérifier. Le tableau ne doit pas devenir un assemblage rempli jusqu’au dernier module sans repérage ni place de travail.

La deuxième est de mélanger les circuits derrière les différentiels. Les départs doivent garder une logique : éclairage, prises, appareils spécialisés et circuits humides ne se répartissent pas au hasard. Le peigne rend cette répartition plus nette, mais il ne la décide pas.

La troisième est d’oublier les obturateurs. Un module retiré ou une ouverture laissée dans un plastron peut donner accès à une zone dangereuse. Le tableau doit être contrôlé fermé, pas seulement ouvert par l’installateur qui sait où ne pas mettre les doigts.

Enfin, ne masquez pas un défaut existant avec une nouvelle distribution. Un disjoncteur qui saute, un différentiel qui retombe ou une odeur de chaud demandent un diagnostic. La pose d’un peigne ne corrige ni une surcharge, ni une fuite d’isolement, ni une borne endommagée. Voir aussi le guide disjoncteur qui ne se réarme pas.

Quand il faut faire intervenir un électricien

L’ajout d’un peigne peut être simple sur une extension de tableau entièrement identifiée. Il devient une intervention professionnelle lorsque le tableau est ancien, que le disjoncteur d’abonné est proche, que plusieurs arrivées coexistent, que le logement est triphasé ou que l’on ajoute une borne, une PAC ou un tableau divisionnaire.

Un électricien vérifie le calibre d’arrivée, la répartition sous différentiel, l’état des conducteurs et la compatibilité des équipements. Il peut surtout mesurer et essayer le tableau après travaux. L’objectif n’est pas de remplir le coffret : c’est de laisser une installation lisible, fermée et adaptée aux usages.

Prévoir une extension sans fragiliser le tableau

Un tableau électrique plein demande parfois une extension, plutôt qu’un ajout forcé sur une rangée.

Le peigne vertical est souvent envisagé lorsqu’un nouveau circuit doit être ajouté. Avant de commander, regardez la réserve réelle : modules libres, place pour les conducteurs, passage des gaines, capacité du coffret et présence d’un différentiel compatible. Une réserve de deux modules ne signifie pas toujours qu’un nouveau circuit peut être posé sans revoir toute la rangée.

Une borne, une pompe à chaleur, un sèche-linge ou un tableau divisionnaire ne sont pas de simples disjoncteurs supplémentaires. Ils peuvent demander une protection dédiée, une section particulière, une alimentation distincte ou un équilibre des phases. Un peigne ne doit jamais conduire à regrouper des départs spécialisés derrière une protection qui n’est pas adaptée.

Prenez aussi en compte l’entretien futur. Un tableau sans repérage coûte du temps au prochain dépannage. Étiquetez les départs, conservez les références du coffret et gardez le schéma lorsqu’une distribution est modifiée. Si un appareil est ajouté plus tard, ces informations évitent d’ouvrir le tableau pour deviner la fonction de chaque conducteur.

Dans un logement ancien, l’extension du tableau peut révéler une absence de terre, des fils trop courts ou des borniers fatigués. La bonne décision est alors parfois de reprendre le coffret ou de créer une extension dédiée. Forcer une alimentation verticale dans un espace trop étroit reporte seulement la difficulté sur la sécurité et le diagnostic futur.

Avant remise en service, refermez le coffret et observez le résultat comme le ferait un occupant : aucune ouverture ne doit laisser voir un conducteur, les étiquettes doivent rester lisibles et la porte doit fermer sans pousser sur les appareils. Ce contrôle visuel complète les essais électriques.

Il évite aussi les interventions ultérieures faites dans l’urgence sur un tableau devenu illisible.
