Section câble triphasé 400 V : calcul et choix

La question « quelle section de câble en triphasé 400 V ? » appelle rarement une réponse unique. Le même moteur de 7,5 kW peut être alimenté correctement avec une section sur une courte liaison en atelier et demander une section supérieure à 80 mètres, dans une gaine chaude ou avec plusieurs câbles regroupés.

Le bon point de départ est le courant nominal indiqué par le fabricant, pas une règle entendue sur un chantier. Viennent ensuite la longueur, le type de câble, le cheminement, le regroupement et le disjoncteur. En triphasé, une erreur de section n’est pas seulement une perte de performance : elle peut créer un échauffement, un déclenchement intempestif ou une protection incapable de jouer son rôle.

Ce que signifie le 400 V en triphasé

Dans un réseau triphasé domestique ou petit tertiaire, on trouve généralement 230 V entre phase et neutre et 400 V entre deux phases. Les trois phases sont décalées entre elles. Cette organisation permet d’alimenter des charges triphasées, comme un moteur, une pompe, un compresseur ou certaines machines, avec une puissance importante et un courant réparti sur trois conducteurs.

Elle permet aussi de conserver des circuits 230 V classiques, répartis entre les phases. Le tableau ne devient pas automatiquement plus puissant sur chaque départ : tout dépend de la puissance souscrite par phase et de l’équilibre des usages. Un seul appareil 230 V très chargé sur L1 peut faire couper l’abonnement alors que L2 et L3 restent peu sollicitées.

Le compteur Linky triphasé affiche les intensités par phase. C’est utile pour comprendre une coupure, mais ce n’est pas une validation de la section d’un nouveau câble. Le calcul doit être fait avant la pose, à partir du départ prévu et des conditions réelles de passage.

La formule utile et ses limites

Pour une charge triphasée équilibrée, la relation habituelle est :

P = √3 × U × I × cos φ

Puissance, tension, courant et facteur

P est la puissance active en watts, U la tension entre phases en volts, I le courant par phase et cos φ le facteur de puissance. Pour retrouver le courant, on isole I : I = P ÷ (√3 × U × cos φ).

Le cos φ et le rendement

Sur une charge résistive équilibrée, le cos φ est proche de 1. Un moteur a souvent un cos φ inférieur, indiqué sur sa plaque. Il faut aussi tenir compte de son rendement quand la puissance indiquée est une puissance mécanique. C’est la raison pour laquelle une règle du type « 10 kW égale tant de mm² » est trop courte.

Un exemple indicatif

Exemple purement indicatif : un moteur dont la plaque indique 7,5 kW, 400 V, cos φ 0,82 et rendement 0,9 appelle un courant autour de 14,7 A. Ce résultat ne choisit pas encore le câble. Il donne seulement le courant de référence à confronter à la capacité admissible du conducteur et à la chute de tension.

Pour une charge 230 V monophasée raccordée à un tableau triphasé, la formule n’est pas la même. Elle reste P = U × I × cos φ. Le danger est de calculer correctement le câble tout en oubliant que cette charge pèse sur une seule phase. Le guide pour équilibrer un tableau triphasé aide à séparer ces deux sujets.

La section ne dépend pas que de l’intensité

Un câble ne dissipe pas sa chaleur de la même façon selon qu’il est à l’air libre, dans une gaine encastrée, enterré, regroupé avec d’autres départs ou installé dans un local chaud. La capacité en courant annoncée par les tableaux de fabricants est donc toujours liée à un mode de pose.

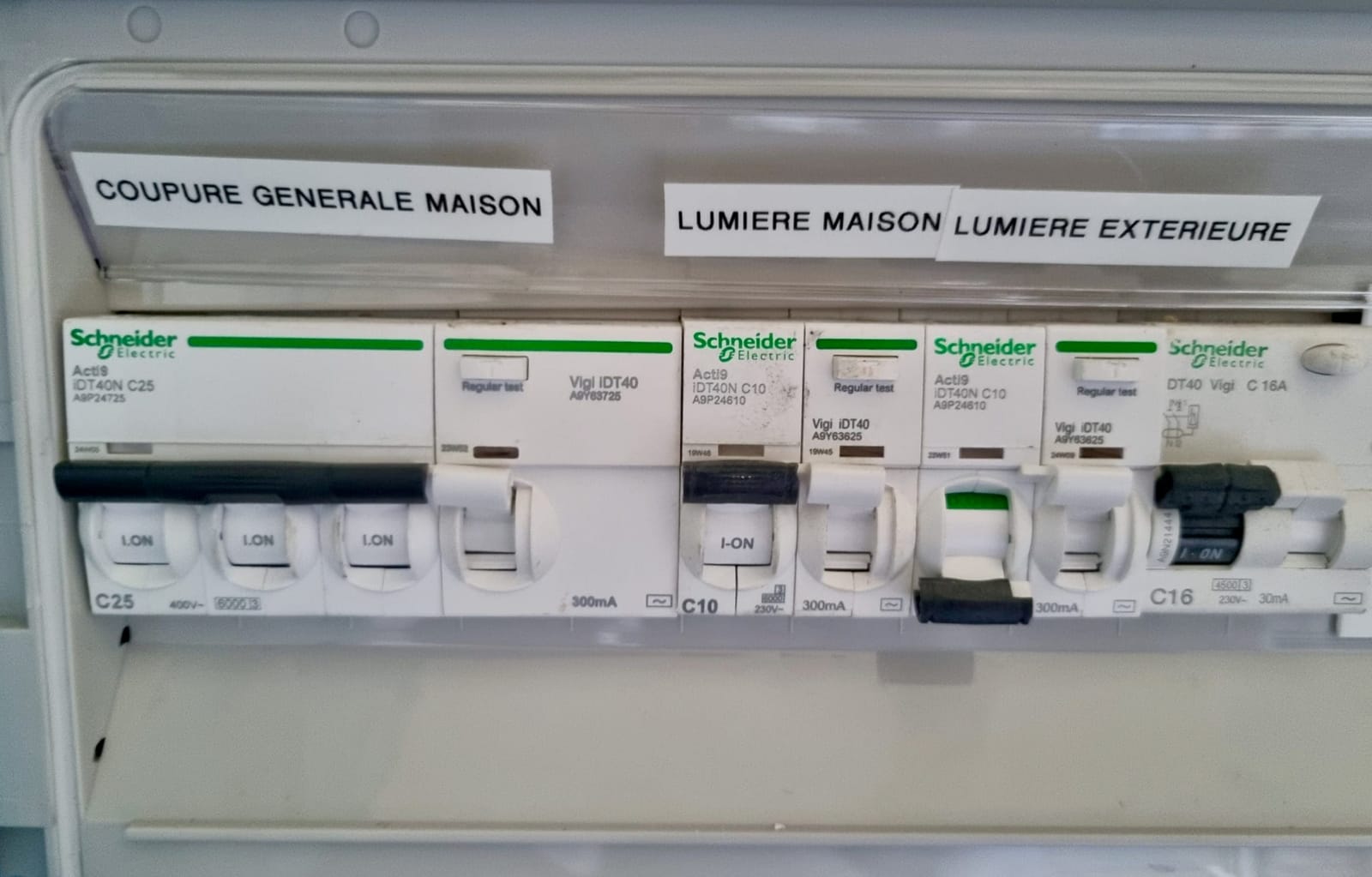

1 Barres de répartition Barres de répartition

Tableau en cours d’équipement

Tous les départs triphasés arrivent dans ce coffret : son emplacement et son encombrement conditionnent le mode de pose du câble.

Legrand France

Un câble 5G2,5 mm² contient trois phases, un neutre et une terre. Il peut être adapté à certains petits départs triphasés, mais pas parce que « 2,5 mm² est du triphasé ». Sa capacité dépend de l’intensité, de l’isolant, de la température et du cheminement. Pour un moteur sans neutre, un 4G peut suffire en principe, mais le choix du câble doit suivre l’équipement et les exigences du projet.

La protection contre les surcharges doit être coordonnée avec le câble. Un disjoncteur de calibre supérieur ne corrige pas un câble trop petit : il peut au contraire laisser le conducteur chauffer au-delà de ce qu’il supporte. Inversement, une protection trop faible peut déclencher sans que le câble soit en cause.

La chute de tension : le point oublié des longues liaisons

La chute de tension est la part de tension perdue dans le câble quand le courant le traverse. Elle augmente avec la longueur et l’intensité, et diminue lorsque la section augmente. Pour un réseau triphasé équilibré, on utilise une formule approchée faisant intervenir √3, la longueur aller, le courant et la résistance du conducteur.

Une tension trop faible à l’équipement

Dans une maison, quelques mètres entre le tableau et un appareil ne posent pas toujours de difficulté. En revanche, un atelier en fond de parcelle, une pompe de forage, un portail industriel, une dépendance ou une borne éloignée changent le calcul. Un câble qui semble largement assez gros en intensité peut laisser arriver une tension trop faible à l’équipement.

Un moteur sous tension trop basse

Le résultat peut être une machine qui démarre mal, un moteur qui chauffe, des variations visibles ou un contacteur qui travaille anormalement. Un moteur n’aime pas fonctionner durablement sous une tension trop basse. Sur un départ sensible, la chute de tension se calcule avant l’achat, pas après le premier déclenchement.

• Mesurer le trajet réel : tableau, remontées, virages, faux plafond, extérieur et arrivée à la machine.
• Retenir la longueur aller dans la formule triphasée, selon la méthode du tableau utilisé.
• Prendre le courant de fonctionnement et non seulement le courant maximal théorique.
• Comparer le résultat à la chute admissible du projet et aux prescriptions du fabricant.
• Augmenter la section si le trajet ou les conditions de pose rendent le résultat limite.

Les valeurs admissibles dépendent de la destination du circuit et du référentiel appliqué. Le calculateur ne remplace pas la lecture de la norme ni l’étude de la liaison. Notre calculateur de section de câble donne un ordre de grandeur, mais il ne connaît ni la température, ni le groupement, ni la plaque de votre machine.

Cas d’un moteur triphasé

Un moteur est le cas où la section et le disjoncteur demandent le plus de méthode. Il faut relever la puissance, la tension de couplage, le courant nominal, le cos φ, le rendement, le type de démarrage et la fréquence des démarrages. Une plaque 230/400 V ne signifie pas que le moteur accepte n’importe quel montage : le couplage étoile ou triangle dépend du réseau et de la commande.

1 Plaque signalétique Plaque signalétique

Plaque signalétique

Le courant nominal et la tension de l’équipement s’y lisent : ce sont eux qui alimentent le calcul de section.

Le courant de démarrage peut être plusieurs fois supérieur au courant nominal. Un disjoncteur standard choisi uniquement sur le courant de plaque peut déclencher à chaque lancement. Un départ moteur peut nécessiter une protection spécifique, un réglage thermique ou un démarreur adapté. La protection contre les surcharges et la protection contre les courts-circuits ne se déduisent pas d’un seul chiffre.

Pour un moteur fixe, n’improvisez pas le raccordement après avoir seulement regardé la section des fils existants. Les capots, borniers et coffrets peuvent contenir des parties actives. La référence INRS Recommandation INRS

reste simple : isoler l’installation, empêcher la remise sous tension et vérifier avant toute intervention. Le raccordement électrique d’une pompe à chaleur illustre aussi pourquoi une plaque constructeur est indispensable.

Cas d’une prise triphasée ou d’un atelier

Une prise triphasée doit être pensée avec l’usage prévu. Une prise pour une machine unique peut être dimensionnée avec son courant connu. Une prise polyvalente d’atelier demande de définir le courant maximal autorisé et de protéger le câble pour cet usage. Brancher ensuite une machine plus gourmande sans revoir le départ annule le raisonnement initial.

Le neutre n’est pas toujours utilisé en triphasé, mais sa présence peut être utile si la prise ou les usages comportent du 230 V. Le type de prise, le nombre de pôles, le repérage et la protection doivent correspondre. Ne confondez pas une prise industrielle triphasée avec une simple prise domestique renforcée.

1 Prise à cinq orifices Prise à cinq orifices

Prise triphasée

Le type de prise et ses pôles doivent correspondre au câble et à la protection : son aspect seul ne permet pas de déduire la section du départ.

Sparx Élec

Dans un atelier, le groupement est souvent le piège. Plusieurs départs posés côte à côte dans une goulotte, un chemin de câble ou une gaine technique s’échauffent mutuellement. Une extension ajoutée plus tard peut rendre faux le calcul d’origine. Garder les départs repérés et une réserve au tableau évite de multiplier les adaptations hasardeuses.

Comment traiter un câble déjà en place

Un câble existant ne se valide ni par sa couleur ni par son diamètre apparent. Il faut identifier sa section réelle, son type, son cheminement, l’état de sa gaine, sa protection et l’équipement qu’il alimente. Une installation ancienne peut avoir été modifiée sans repérage fiable.

1 Obturateur manquant Obturateur manquant

Ancien tableau vétuste

Un tableau ancien ne se valide pas sur son apparence : l’état réel des protections et des départs reste à identifier avant toute mesure.

Avant toute mesure ou manipulation, coupez le départ concerné, condamnez-le si le contexte le demande et vérifiez l’absence de tension avec un appareil adapté. Un multimètre n’est pas un vérificateur d’absence de tension. Ne touchez pas une extrémité de câble en supposant que l’autre a été coupée.

Une mesure d’isolement peut être nécessaire si le câble est ancien, humide, abîmé ou s’il fait déclencher un différentiel. Elle se réalise hors tension, avec les équipements électroniques isolés, à l’aide d’un appareil adapté. Le guide mesurer l’isolement d’un câble au mégohmmètre détaille les limites de ce contrôle.

Les erreurs qui reviennent le plus souvent

La première consiste à prendre la section utilisée pour un autre chantier sans comparer la longueur. Une section correcte à 10 mètres peut être insuffisante à 70 mètres. La deuxième est de choisir le disjoncteur d’abord puis le câble ensuite. Le câble et sa protection forment un ensemble, avec l’équipement au bout.

La troisième est d’oublier la répartition des phases. Trois machines monophasées puissantes peuvent surcharger une seule phase si elles sont mal distribuées. La quatrième est de négliger le serrage. Un conducteur de bonne section mal serré chauffe au bornier, parfois avant que le disjoncteur ne détecte une surcharge.

La dernière erreur est de sous-estimer les évolutions. Si une dépendance doit recevoir plus tard une borne, un compresseur ou un second tableau, l’étude peut justifier une section plus généreuse dès le départ. Cela ne veut pas dire surdimensionner au hasard : le calcul doit rester documenté et protégé.

Méthode de décision avant achat

Rassemblez la plaque de l’équipement ou la notice, un plan du trajet et des photos du tableau. Notez la longueur réelle, le passage intérieur ou extérieur, les gaines partagées, la température inhabituelle et les autres câbles proches. Ajoutez le type de protection attendu et les besoins de coupure locale.

Un professionnel peut alors calculer la capacité du câble selon le mode de pose, la chute de tension et les réglages de protection. C’est particulièrement important pour une machine avec moteur, une liaison enterrée, une dépendance ou un tableau divisionnaire. Le bon résultat n’est pas une section mémorisée : c’est une liaison qui tient sa charge, reste protégée et permet à l’équipement de fonctionner normalement.
