Tester l’isolation d’un moteur au mégohmmètre

Ce que mesure réellement un mégohmmètre

Le fonctionnement du mégohmmètre

Le fonctionnement d’un mégohmmètre aide à comprendre pourquoi cette mesure ne remplace pas un contrôle de tension.

La tension d’essai et le courant de fuite

Un mégohmmètre, aussi appelé contrôleur d’isolement, applique une tension continue d’essai et mesure le courant de fuite qui traverse l’isolant. Il donne une résistance en mégaohms entre un conducteur actif et la masse, ou entre plusieurs conducteurs. Plus la résistance est élevée, moins le courant de fuite est important dans les conditions du test.

Regardez d’abord le sélecteur de tension d’essai : c’est ce qui distingue un mégohmmètre d’un simple multimètre.

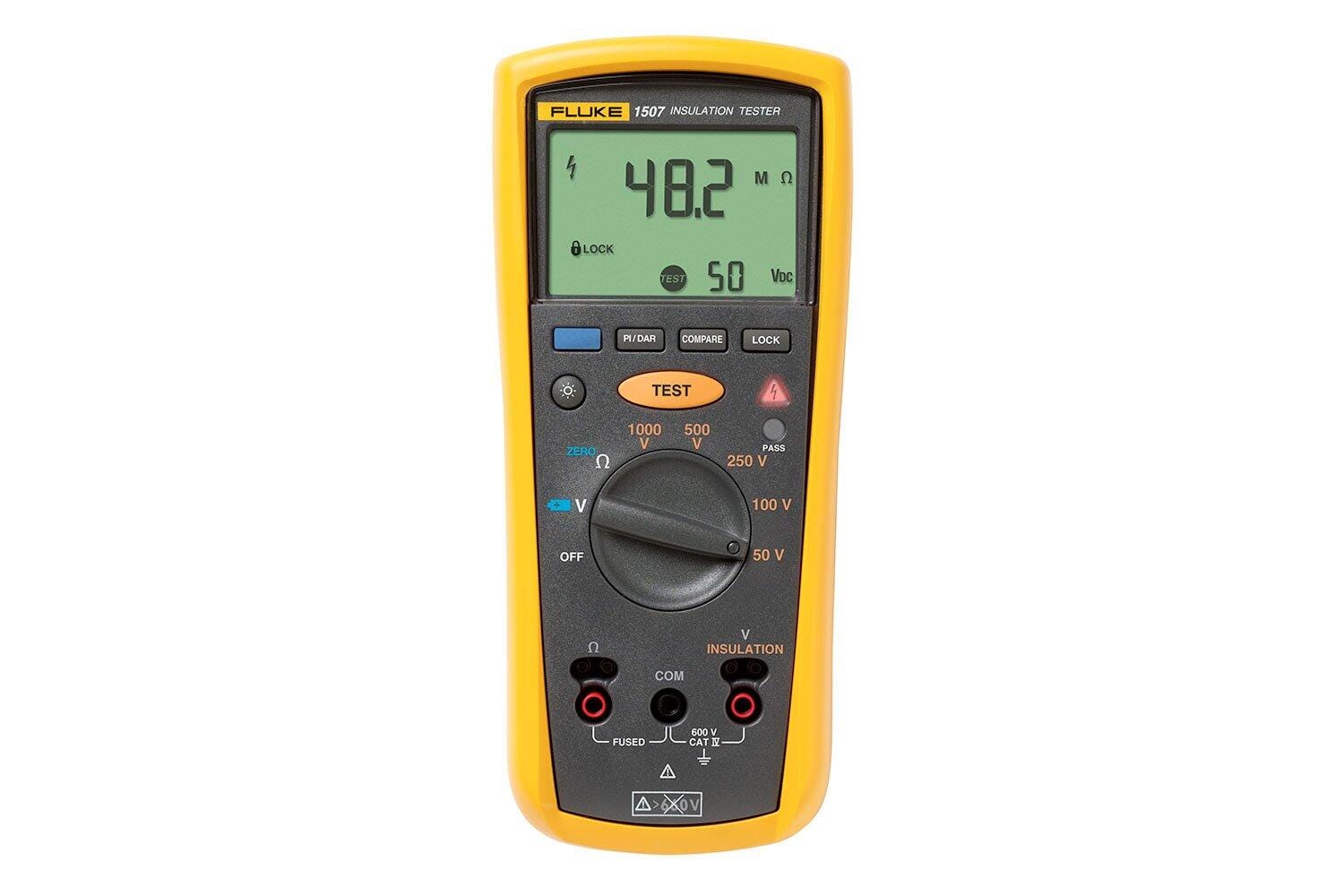

1 Sélecteur de tension d’essai (250/500/1000 V) Sélecteur de tension d’essai (250/500/1000 V)

Contrôleur d’isolement

Le sélecteur de tension d’essai (250/500/1000 V) le distingue nettement d’un simple multimètre.

Le résultat sur l’ensemble testé

Sur un moteur, le résultat renseigne sur l’ensemble testé : enroulement, câble entre tableau et moteur, boîte à bornes, humidité et salissures. Il ne localise pas seul le défaut. Un mauvais chiffre ne prouve donc pas que le bobinage est à remplacer ; il faut séparer les éléments pour savoir où se situe la fuite.

Le mégohmmètre ne remplace pas un multimètre. Un multimètre sert à mesurer tension, continuité ou résistance faible. Le contrôle d’isolement utilise une tension bien plus élevée. Utiliser ce test sur une carte électronique, un variateur ou un capteur raccordé peut les endommager.

Avant le test : identifier le moteur et son environnement

Commencez par la plaque signalétique : tension, mono ou triphasé, puissance et schéma de couplage. Photographiez la boîte à bornes avant de débrancher. Un moteur monophasé peut comporter un condensateur ; un moteur triphasé peut être couplé étoile ou triangle. Le test ne dispense pas de remettre les barrettes dans leur position initiale.

Repérez aussi ce qui est entre le moteur et le tableau : câble enterré, boîtier de raccordement, contacteur, relais thermique, variateur ou commande électronique. Une pompe ou un moteur extérieur présente souvent un défaut lié au câble humide ou à une boîte mal fermée. Tester le moteur seul puis le câble seul évite de remplacer la mauvaise pièce.

1 Mégohmmètre Fluke 1507 Mégohmmètre Fluke 1507 2 Pinces sur la prise triphasée Pinces sur la prise triphasée

Contexte d’un essai d’isolement

Avant de mesurer, repérez le circuit réel sur lequel l’essai va porter : c’est lui qu’il faut consigner, séparer et vérifier.

1. 1 Mégohmmètre Fluke 1507
2. 2 Pinces sur la prise triphasée

il faut empêcher le réenclenchement, vérifier l’absence de tension avec un appareil adapté Obligation Code du travail , puis identifier les conducteurs. Les règles d’habilitation électrique précisent qui peut réaliser cette opération selon le contexte professionnel.

Quelle tension d’essai choisir ?

La tension d’essai ne se choisit pas parce que le mégohmmètre la propose. Elle dépend de la tension nominale du moteur, de la documentation constructeur et surtout des éléments encore connectés. Les essais à 250 V, 500 V ou 1 000 V correspondent à des cas différents. Une tension excessive sur un équipement basse tension ou électronique est destructive.

Pour un moteur basse tension séparé de ses commandes, 500 V est une valeur fréquemment utilisée en maintenance, mais ce n’est pas une permission générale. Le fabricant du moteur, le plan de maintenance et les règles du site priment. Un circuit à très basse tension, une sonde PTC ou une électronique de puissance ne se teste pas de cette façon.

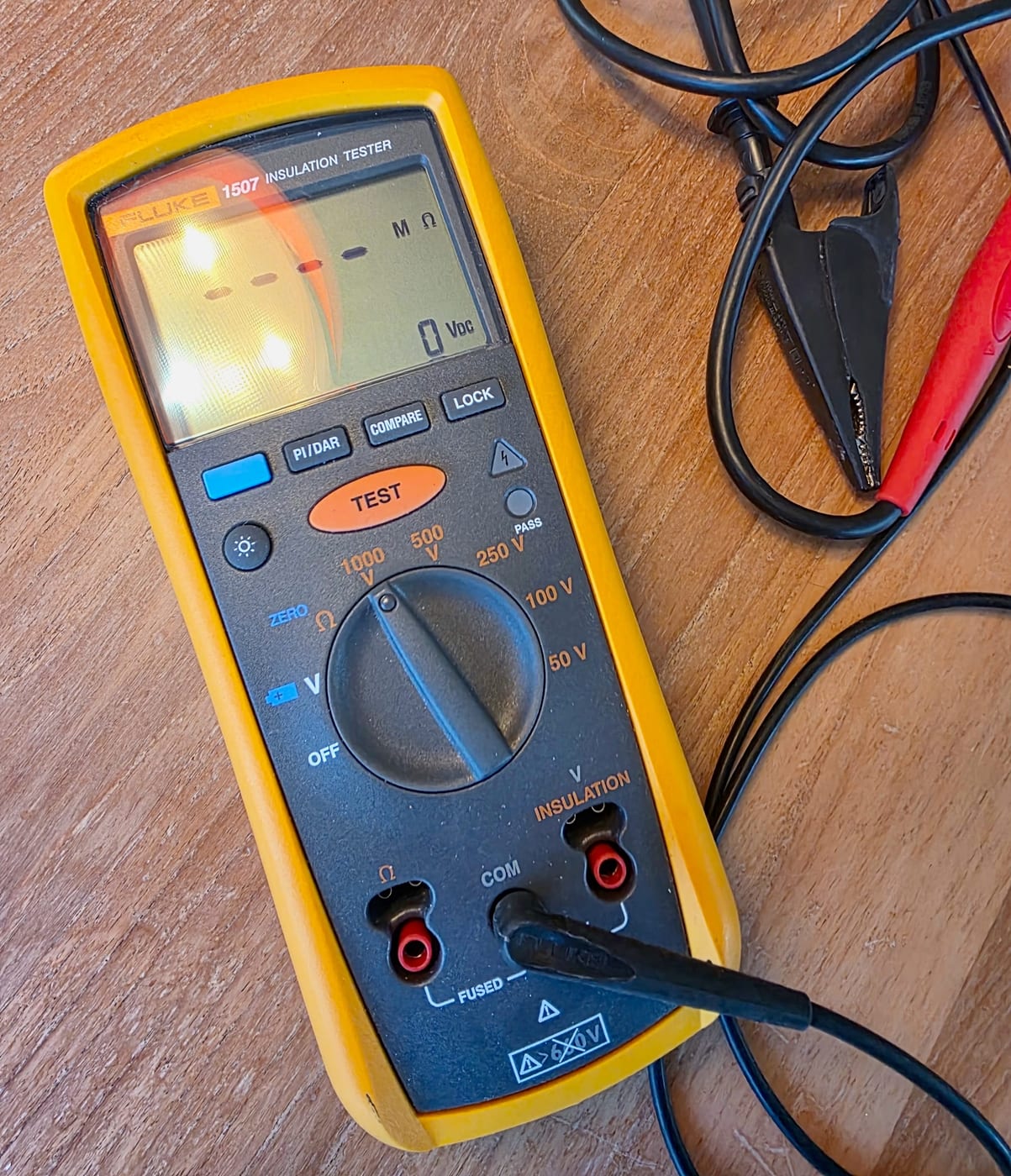

1 Sélecteur de tension d’essai Sélecteur de tension d’essai 2 Bornes de test Bornes de test

Réglage de la tension d’essai

La tension d’essai se règle sur l’appareil avant tout raccordement : le palier choisi dépend de la notice du moteur, pas des habitudes.

1. 1 Sélecteur de tension d’essai
2. 2 Bornes de test

Le temps de mesure doit aussi être cohérent. L’isolant peut se charger progressivement et la lecture évoluer. Notez la tension appliquée, la durée, la température approximative et l’humidité. Une valeur prise sans ces informations est difficile à comparer lors de la prochaine maintenance.

Comment raccorder les pointes de test

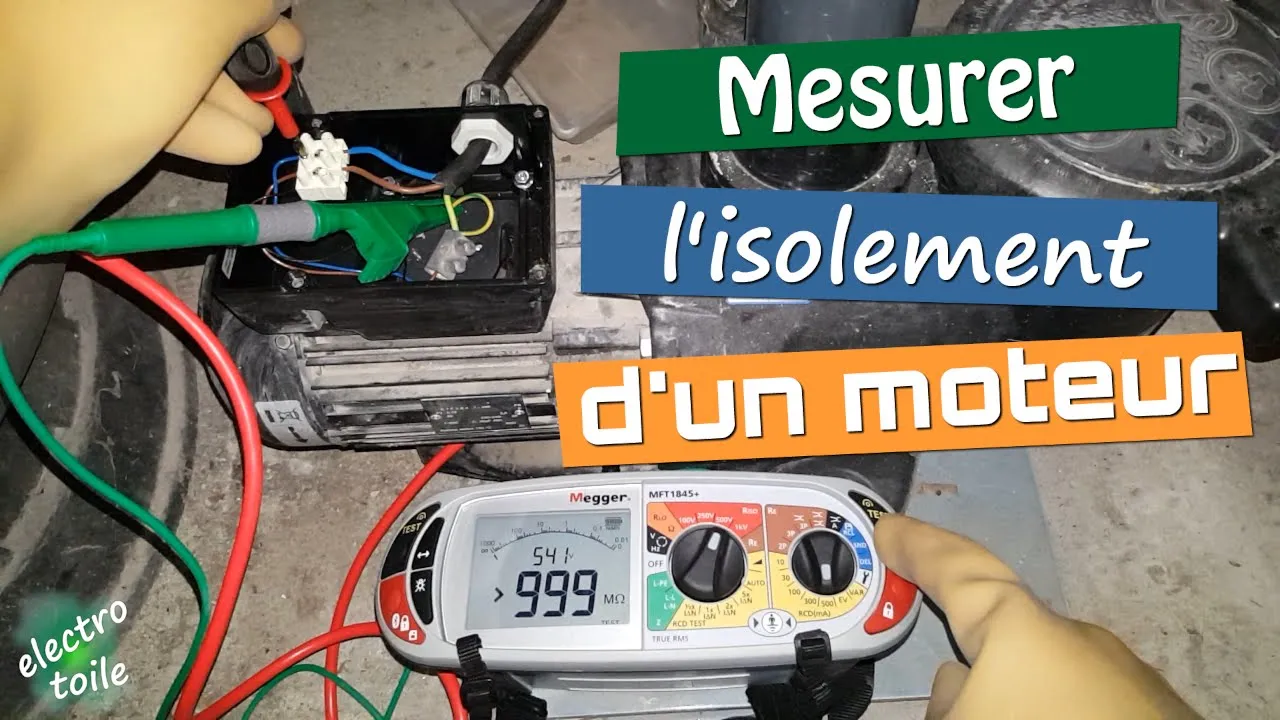

Pour rechercher une fuite à la masse, une pointe se place sur la carcasse métallique reliée à la terre et l’autre sur un conducteur d’enroulement isolé. Sur un moteur triphasé, les phases peuvent être contrôlées séparément vers la carcasse, puis entre elles si la procédure le prévoit. Les barrettes de couplage et les liaisons doivent être documentées avant démontage.

Les pointes ne se déplacent pas pendant l’essai. Gardez les mains hors des parties métalliques, empêchez l’accès à la zone et utilisez des cordons en bon état. À la fin, le circuit doit être déchargé suivant les instructions de l’appareil : certains matériels conservent une charge après la mesure.

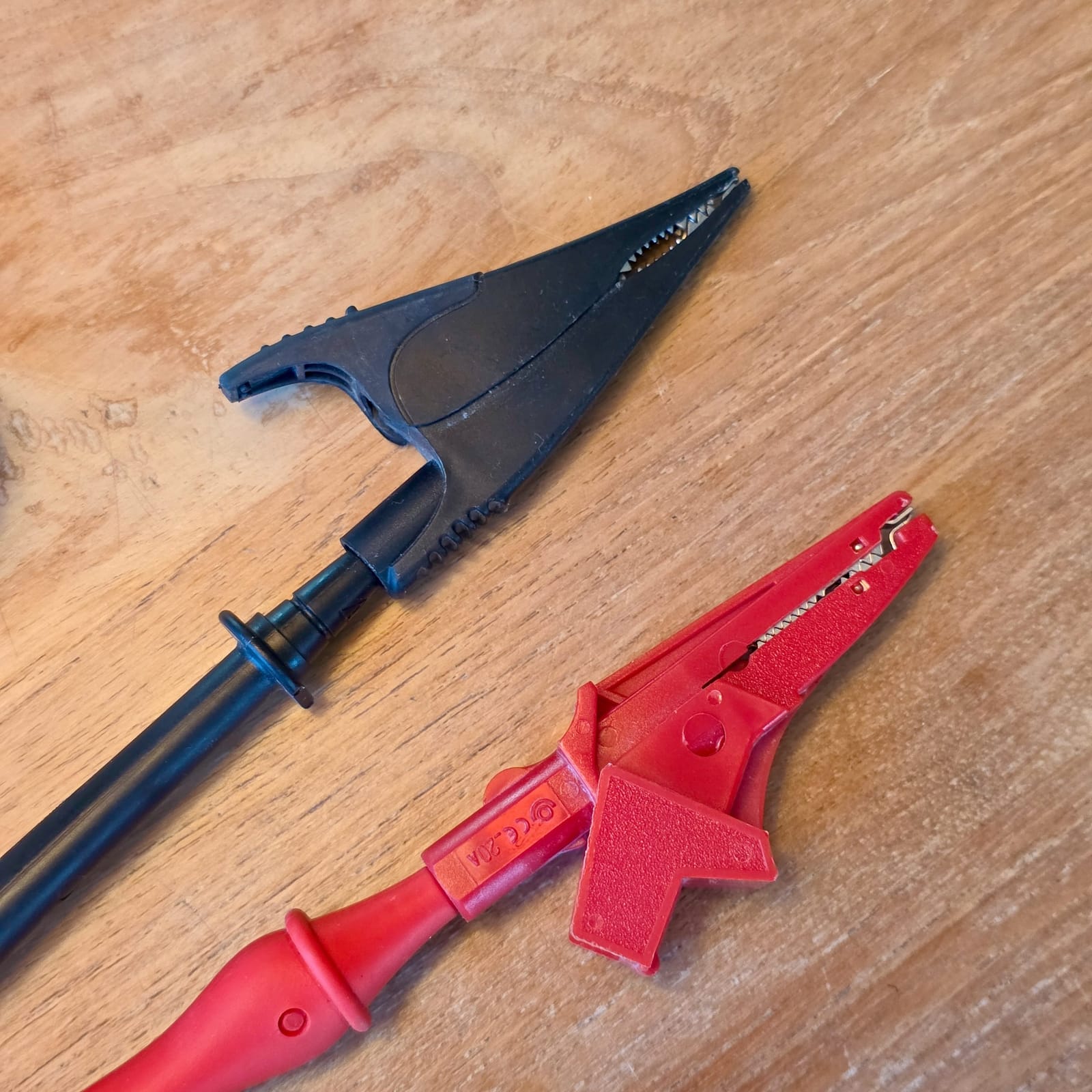

1 Pince crocodile noire Pince crocodile noire 2 Pince crocodile rouge Pince crocodile rouge

Cordons de test en bon état

Des cordons en bon état et des pinces propres limitent les mesures parasites pendant l’essai : vérifiez-les avant de raccorder.

1. 1 Pince crocodile noire
2. 2 Pince crocodile rouge

Une mesure entre phases peut être bonne alors qu’une mesure phase-terre est mauvaise. C’est pourquoi le contrôle ne se limite pas à « faire sonner » les bornes au multimètre. Le mégohmmètre et son fonctionnement détaille la différence entre continuité et résistance d’isolement.

Lire un résultat sans tirer une conclusion trop vite

Une résistance élevée est un bon signal, mais elle ne garantit pas le fonctionnement mécanique du moteur. Roulements, condensateur, thermique, contacteur ou alimentation peuvent rester en cause. À l’inverse, une résistance faible doit être confirmée après avoir séparé le câble, nettoyé la boîte à bornes et laissé sécher si l’humidité est plausible.

Il n’existe pas un seul chiffre universel valable pour tous les moteurs. La tension nominale, l’âge, le type d’isolant, la température et la procédure constructeur changent l’interprétation. La tendance est souvent plus utile qu’une valeur isolée : une baisse régulière au fil des relevés justifie une intervention avant la panne.

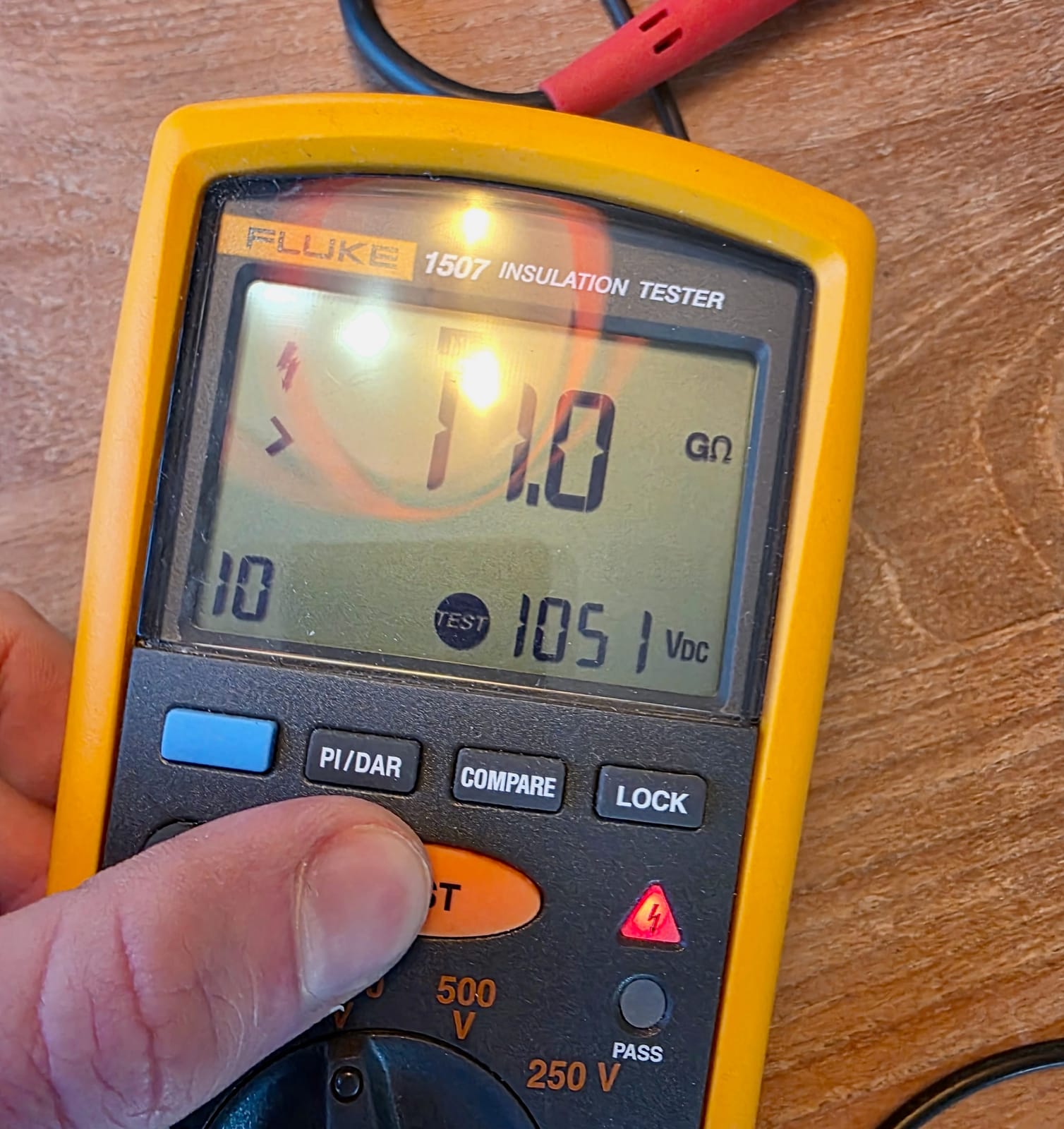

1 Écran de lecture Écran de lecture 2 Bouton TEST Bouton TEST

Lecture de la valeur d’isolement

Un relevé utile note la valeur, la tension appliquée et la durée : ces trois informations donnent du sens au chiffre affiché.

1. 1 Écran de lecture
2. 2 Bouton TEST

Notez le résultat par phase, avec le repérage U-V-W ou les bornes correspondantes. En triphasé, une seule phase anormale oriente le contrôle. En monophasé, le condensateur doit être isolé avant l’essai. Une valeur instable peut venir d’humidité, de pollution ou d’un câble dégradé, pas forcément du moteur.

Cas fréquents : pompe, portail, volet et ventilation

Une pompe de relevage qui déclenche après la pluie peut avoir une boîte à bornes humide ou un câble abîmé. On teste d’abord le câble séparé, puis le moteur. Remplacer le moteur sans cette séparation est une erreur coûteuse. Pour une pompe de piscine, l’environnement humide impose aussi de revoir les protections différentielles et la liaison à la terre.

Un moteur de portail ou de volet peut comporter une électronique intégrée. Le mégohmmètre ne se branche jamais au hasard sur les fils qui arrivent à la carte. La procédure du fabricant indique les points de contrôle ou demande de déconnecter le moteur. Un simple défaut de condensateur n’est pas établi par une mesure d’isolement.

Sur une VMC ou un moteur de ventilation, poussière, condensation et accès difficile favorisent les faux diagnostics. Le moteur doit être hors tension, isolé et identifié. Si le défaut revient après séchage, le relevé permet de décider entre réparation, remplacement du câble ou remplacement du groupe.

Quand arrêter le diagnostic et appeler un professionnel

Arrêtez si le moteur alimente un équipement de sécurité, si vous ne pouvez pas l’isoler de son électronique, si les fils ne sont pas identifiés ou si le tableau présente des traces d’échauffement. Un test erroné peut transformer une panne de câble en panne de variateur.

Une intervention professionnelle permet aussi de comparer les mesures à une procédure de maintenance et d’utiliser une pince, une caméra thermique ou des essais complémentaires. Le mégohmmètre n’est qu’une étape. Pour une fuite sur une installation domestique, le guide pour trouver une fuite de courant aide à distinguer le diagnostic d’appareil du défaut de circuit.

Préparer une fiche de mesure exploitable

Une mesure sans contexte est rarement utile au dépannage suivant. Inscrivez la date, l’identification du moteur, le repérage des bornes, la tension d’essai, la durée de test, la température approximative et les éléments débranchés. Ajoutez les conditions particulières : pluie récente, local humide, nettoyage, arrêt prolongé ou défaut survenu au démarrage.

Une fiche compare les phases entre elles et dans le temps. Un moteur qui affiche encore une valeur acceptable mais baisse régulièrement peut nécessiter une action préventive. À l’inverse, une mesure faible juste après une infiltration demande d’abord de traiter l’eau, le presse-étoupe ou le câble avant de juger l’enroulement.

Le relevé doit aussi indiquer qui a procédé à la consignation et quel appareil a été utilisé. Dans un environnement professionnel, cette traçabilité s’intègre au plan de maintenance. À domicile, elle aide surtout à éviter de refaire les mêmes essais et à donner des informations précises au réparateur.

Distinguer défaut d’isolement et panne de démarrage

Un moteur qui bourdonne, chauffe ou ne démarre pas n’a pas nécessairement un défaut d’isolement. Sur un moteur monophasé, le condensateur, un roulement grippé, une commande ou une protection thermique peuvent être en cause. Sur un moteur triphasé, une phase manquante, un contacteur usé ou un mauvais couplage sont des pistes différentes.

Le test d’isolement répond à une question précise : le courant fuit-il à travers l’isolant vers la masse ou un autre conducteur ? Il ne dit pas si le moteur tourne librement, si le couple est suffisant ou si l’alimentation arrive au bon moment. Associer les méthodes évite de remplacer un moteur sain à cause d’une panne de commande.

Un déclenchement différentiel est un indice, mais pas une preuve. Débranchez les circuits suivant une méthode sûre et identifiez quel ensemble déclenche. Le test au mégohmmètre intervient une fois la zone de défaut isolée, jamais comme première action sur une installation inconnue ou sous tension.

Erreurs de mesure à éviter

Ne testez pas un câble dont l’autre extrémité est encore reliée à une carte. Ne branchez pas les pointes sur un moteur dont vous ignorez le couplage. Ne mesurez pas après une coupure sans vérifier l’absence de tension. Chaque raccourci expose l’opérateur et peut fausser le résultat.

1 Écran d’affichage Écran d’affichage 2 Sélecteur de tension d’essai Sélecteur de tension d’essai

Vérifier réglage et affichage avant de lire

Avant de lire le résultat, vérifiez le réglage et la stabilité de la valeur : une lecture prise trop tôt ou sur le mauvais palier fausse le diagnostic.

1. 1 Écran d’affichage
2. 2 Sélecteur de tension d’essai

Évitez aussi de lire seulement la première valeur affichée. Certains isolants se stabilisent après quelques secondes. Appliquez la durée définie par la procédure, puis comparez dans les mêmes conditions aux relevés précédents. Si la valeur est surprenante, contrôlez les cordons et répétez après avoir séparé le câble du moteur.

Après la mesure : reconnecter sans créer une seconde panne

La remise en état après le test

La remise en état mérite autant d’attention que le test. Déchargez le circuit comme le prévoit la notice du mégohmmètre, retirez les cordons, puis remettez chaque conducteur à sa borne repérée. Vérifiez les barrettes de couplage, les serre-câbles et le capot de boîte à bornes. Une borne oubliée peut provoquer une panne différente de celle qui motivait le diagnostic.

Avant la remise sous tension

Avant la remise sous tension, assurez-vous qu’aucun outil ne reste dans le tableau ou près du moteur et que les protections mécaniques sont remontées. Si le moteur entraîne une pompe, un portail ou un ventilateur, dégagez la zone et prévenez les personnes présentes. La remise sous tension se fait suivant la procédure du site ou de l’installation.

Observer le premier démarrage

Observez le premier démarrage à distance sûre : bruit, échauffement, déclenchement et stabilité de l’alimentation. Si le défaut réapparaît, ne multipliez pas les réarmements. Conservez le résultat du test et les symptômes observés ; cette information a plus de valeur pour le réparateur qu’une succession d’essais non notés.

Un moteur qui a été mouillé ou stocké longtemps peut nécessiter un séchage contrôlé et une procédure de remise en service du fabricant. Le mégohmmètre permet alors de suivre l’amélioration, sans autoriser à remettre en route un équipement dont l’environnement ou le câble est encore dégradé.

Les équipements qui ne doivent jamais être testés ainsi

Les cartes électroniques, automatismes, variateurs, alimentations à découpage, capteurs et objets connectés ne sont pas des enroulements de moteur. Le mégohmmètre peut appliquer une tension qui les détruit sans laisser de trace évidente. La règle consiste à les déconnecter avant un essai, puis à appliquer leur procédure propre si un contrôle est nécessaire.

Les câbles avec blindage, filtres antiparasites ou composants intégrés demandent aussi une lecture de leur documentation. Une mesure isolée sur le mauvais point peut sembler anormale alors qu’elle traverse un composant prévu. En cas de doute, la bonne décision est d’arrêter l’essai et de demander le schéma au fabricant ou à l’installateur.

Lorsque la mesure fait partie d’une maintenance planifiée, utilisez toujours le même point de test, une tension d’essai identique et une durée comparable. La comparaison devient alors fiable. Changer simultanément l’appareil, les cordons et le câblage rend toute évolution difficile à interpréter. Les valeurs doivent être lues avec l’état réel du moteur : un local froid et humide, une période d’arrêt ou un lavage récent expliquent parfois plus qu’un chiffre isolé.
