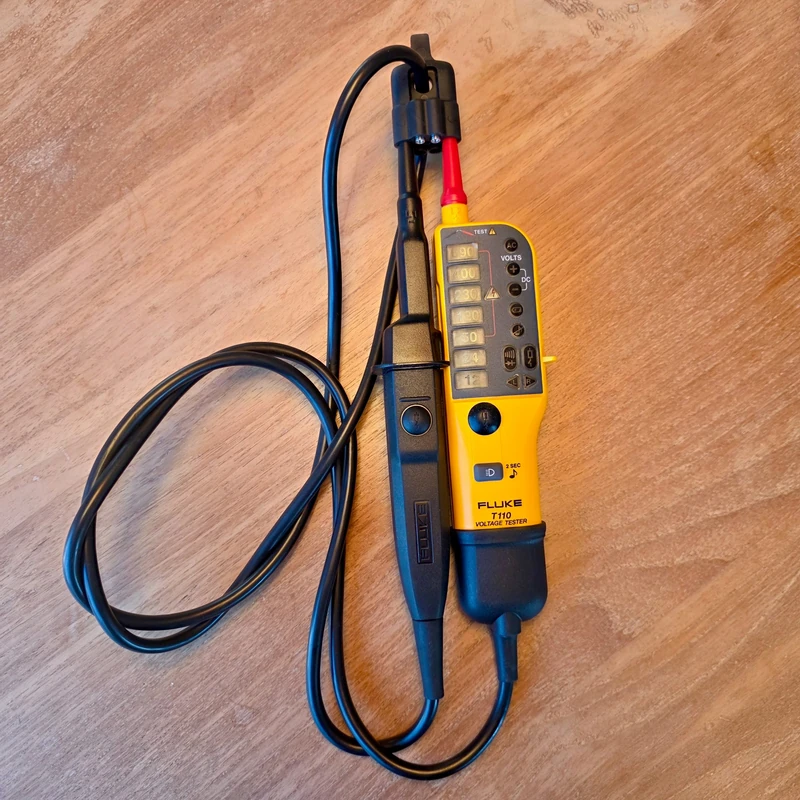

Vérificateur d’absence de tension : comparatif VAT

Un vérificateur d’absence de tension, ou VAT, ne se choisit pas comme un multimètre polyvalent. C’est un appareil de sécurité intégré à une organisation de travail : identification, séparation, condamnation, vérification d’absence de tension, puis conditions d’intervention. L’article R. 4544-5 du Code du travail Obligation Code du travail, R. 4544-5 exige que la partie concernée soit identifiée et consignée de sorte qu’aucune tension ne subsiste ni ne puisse apparaître pendant les travaux.

Je compare ici trois références bipolaires basse tension documentées : le CATU MS-917/2-ERDF, le Chauvin Arnoux C.A 762 IP2X et le Sofamel BVD-1000. Ce ne sont pas des avis de prise en main ni un classement. Les fiches et notices permettent de comparer leurs limites déclarées, leurs pointes, leurs fonctions et leur environnement d’emploi. Elles ne remplacent ni l’analyse de risque, ni l’habilitation, ni la consigne du site.

VAT, détecteur sans contact et multimètre : trois rôles différents

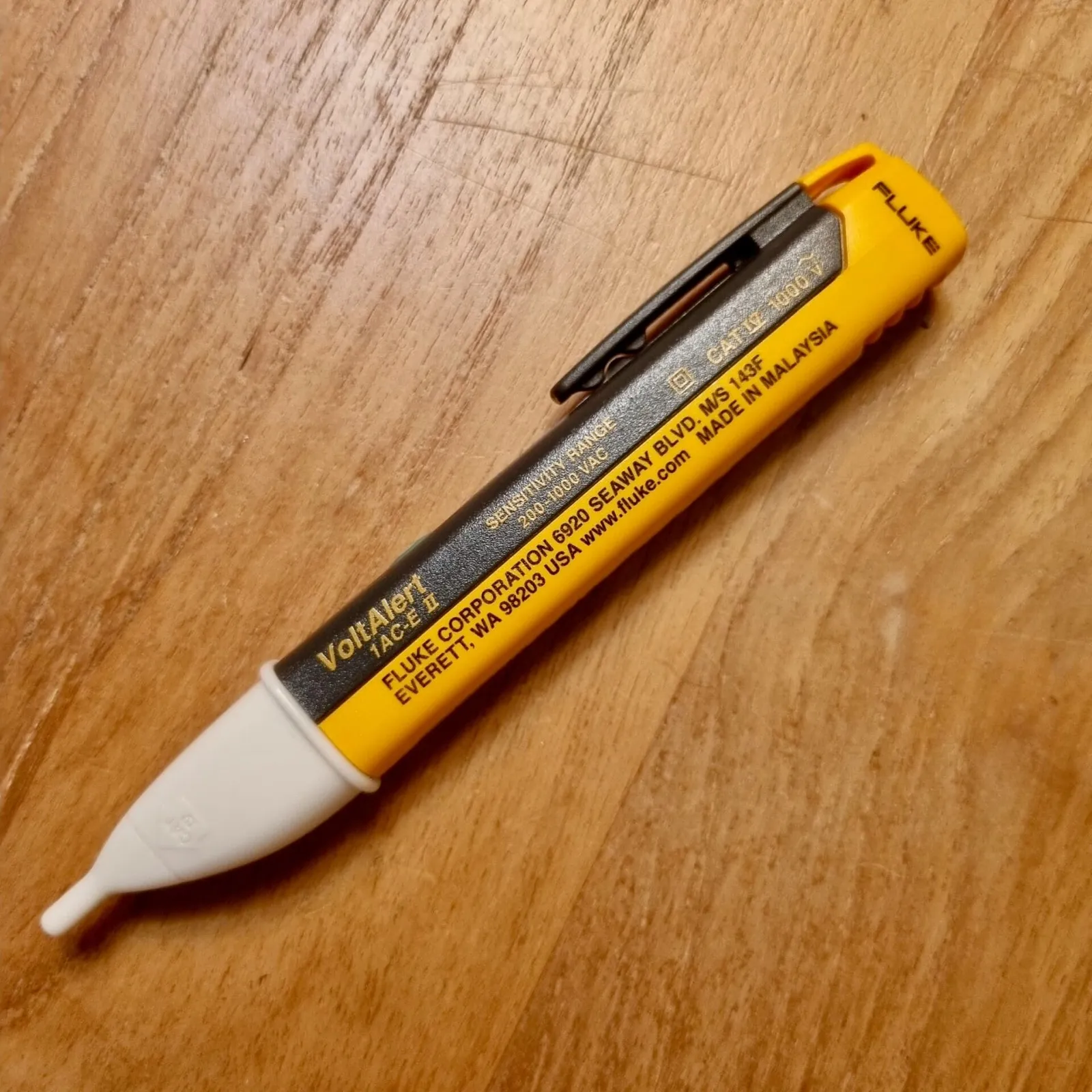

La confusion commence souvent avec le vocabulaire. Un détecteur sans contact peut signaler un champ électrique près d’un conducteur. Il ne met pas deux pointes en contact avec les points à contrôler et ne démontre donc pas l’absence de tension pour une consignation. Son intérêt est un repérage complémentaire, jamais une autorisation de toucher.

Le multimètre sert à mesurer : tension, résistance, courant selon son modèle et son branchement. Sa catégorie CAT renseigne sa tenue dans un environnement de mesure, mais ne suffit pas à le qualifier pour la VAT. La notice du C.A 762 le formule sans ambiguïté : c’est un détecteur, ses indications ne sont pas destinées à des fins de mesure. À l’inverse, le comparatif de multimètres professionnels concerne des instruments de diagnostic, pas un substitut de procédure de sécurité.

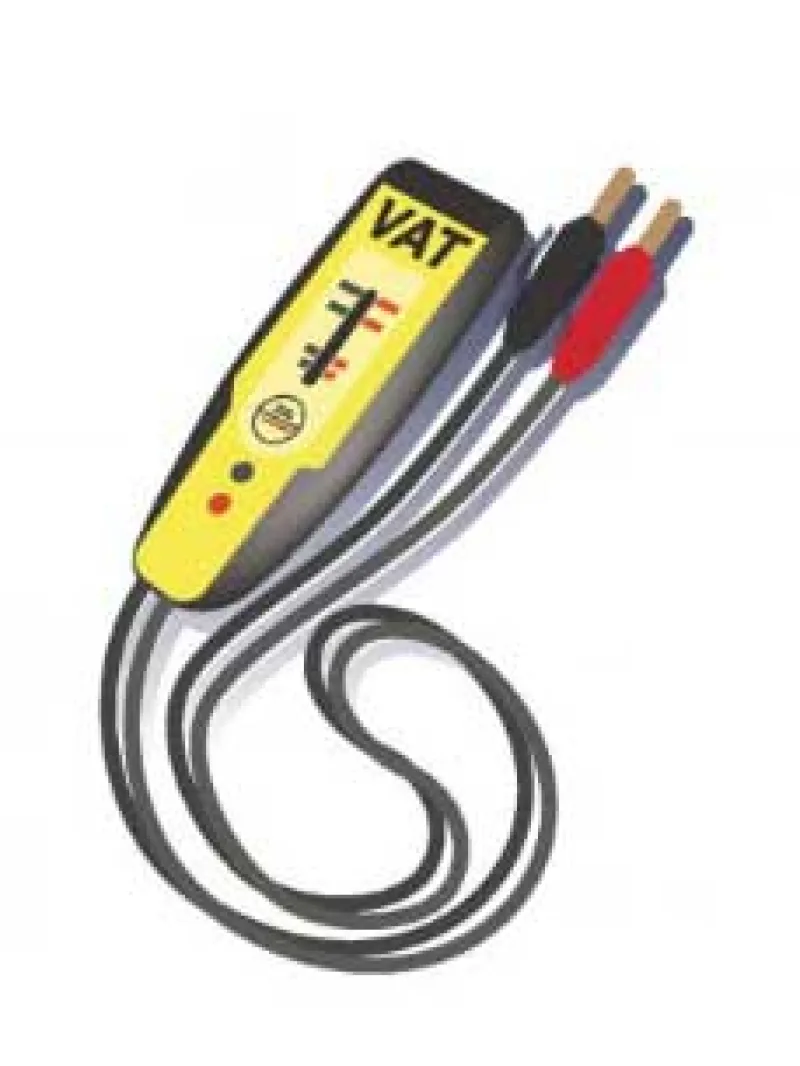

Le VAT bipolaire est construit pour son usage de sécurité. Prévention BTP rappelle qu’il doit être contrôlé juste avant et juste après la vérification. L’organisme précise aussi la différence avec le multimètre et la nécessité de pointes IP2X. Je retiens surtout l’ordre logique : le VAT intervient dans une consignation préparée, il ne corrige pas un circuit mal identifié ou une séparation insuffisante.

Ce que le droit impose, et ce qu’il ne dit pas

Le Code du travail ne donne pas une liste de marques ni de références. Il impose le résultat organisationnel : avant des travaux hors tension, la partie d’installation est identifiée et consignée afin qu’aucune tension ne subsiste, n’apparaisse ou ne réapparaisse. La norme NF C 18-510 structure la méthode de travail ; elle n’est pas un argument commercial attaché à un outil isolé.

L’INRS indique que les opérations doivent être réalisées en priorité hors tension et que les travaux hors tension sont les seuls à présenter une sécurité totale vis-à-vis du risque électrique. Pour une intervention BT élémentaire, il rappelle aussi le périmètre BS : préidentification, séparation, condamnation et vérification d’absence de tension de la partie concernée. Le guide de l’habilitation BS détaille ce périmètre, qui ne se déduit ni d’une formation ancienne ni de la possession d’un VAT.

Le choix de l’appareil s’inscrit donc après la définition de l’opération. Un kit de rénovation résidentielle ne se constitue pas comme l’équipement d’un poste HTA. Une habilitation électrique BR couvre un cadre d’intervention différent de BS ; elle n’efface pas les limites du matériel ni les règles du site. Les symboles d’habilitation électrique aident à situer ces rôles, sans remplacer l’analyse de la mission. C’est aussi pourquoi je ne classe pas un VAT sur la seule longueur de liste de fonctions.

Les critères qui comptent avant le logo

Je vérifie d’abord le domaine de tension et la référence complète. Les CATU, Chauvin Arnoux et Sofamel cités ici sont des détecteurs bipolaires BT, mais leurs plages, pointes, accessoires et notices ne sont pas interchangeables. Une désignation commerciale voisine peut cacher une autre version de cordon, une autre protection de pointe ou une autre destination.

Ensuite viennent les déclarations du fabricant. Le CATU MS-917/2-ERDF indique la CEI 61243-3:2014, NF EN 61243-3:2015 et NF C 18-510 dans sa fiche, avec 12 à 690 V AC, 12 à 750 V DC, CAT III 1 000 V et CAT IV 600 V. Son descriptif mentionne les pointes IP2X et le bouton de test distinct de la continuité. Cette fiche permet de vérifier une référence, pas de conclure qu’un exemplaire usé, incomplet ou mal employé conserve ses caractéristiques.

Le C.A 762 IP2X est présenté dans sa notice comme détecteur de tension conforme à la CEI 61243-3. Chauvin Arnoux annonce la détection des tensions dangereuses supérieures à 50 V AC ou 120 V DC, l’indication nominale de 12 à 690 V AC ou 750 V DC, ainsi que l’auto-test des cordons, de l’électronique et de l’alimentation. Le document précise aussi les cordons et pointes de la version IP2X : ce détail compte davantage que le nom de gamme seul.

Enfin, le Sofamel BVD-1000 déclare CEI 61243-3:2014, CAT IV 600 V, CAT III 1 000 V et IP65. Sa page produit mentionne tension AC ou DC jusqu’à 1 000 V, continuité, séquence de phases et essai DDR. Ces fonctions peuvent être utiles pour des contrôles prévus. Elles ne changent pas le fait qu’un essai DDR, une mesure de tension ou une VAT répondent à des objectifs distincts.

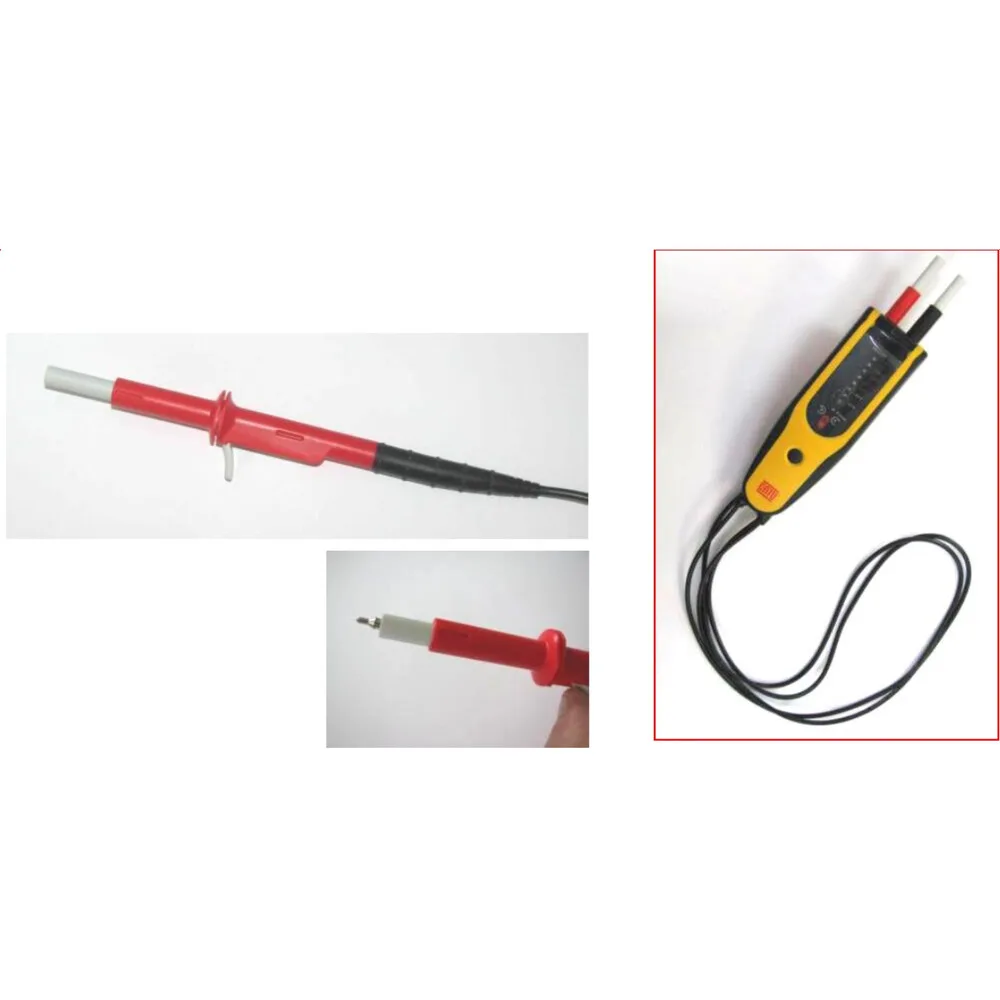

Le CATU MS-917 est une référence BT dont la fiche distingue les pointes IP2X, le bouton test et la fonction de continuité.

CATU — MS-917/2-ERDF

Le BVD-1000 est présenté par Sofamel comme un testeur bipolaire avec affichage LED, continuité et essai DDR documentés.

Sofamel — BVD-1000

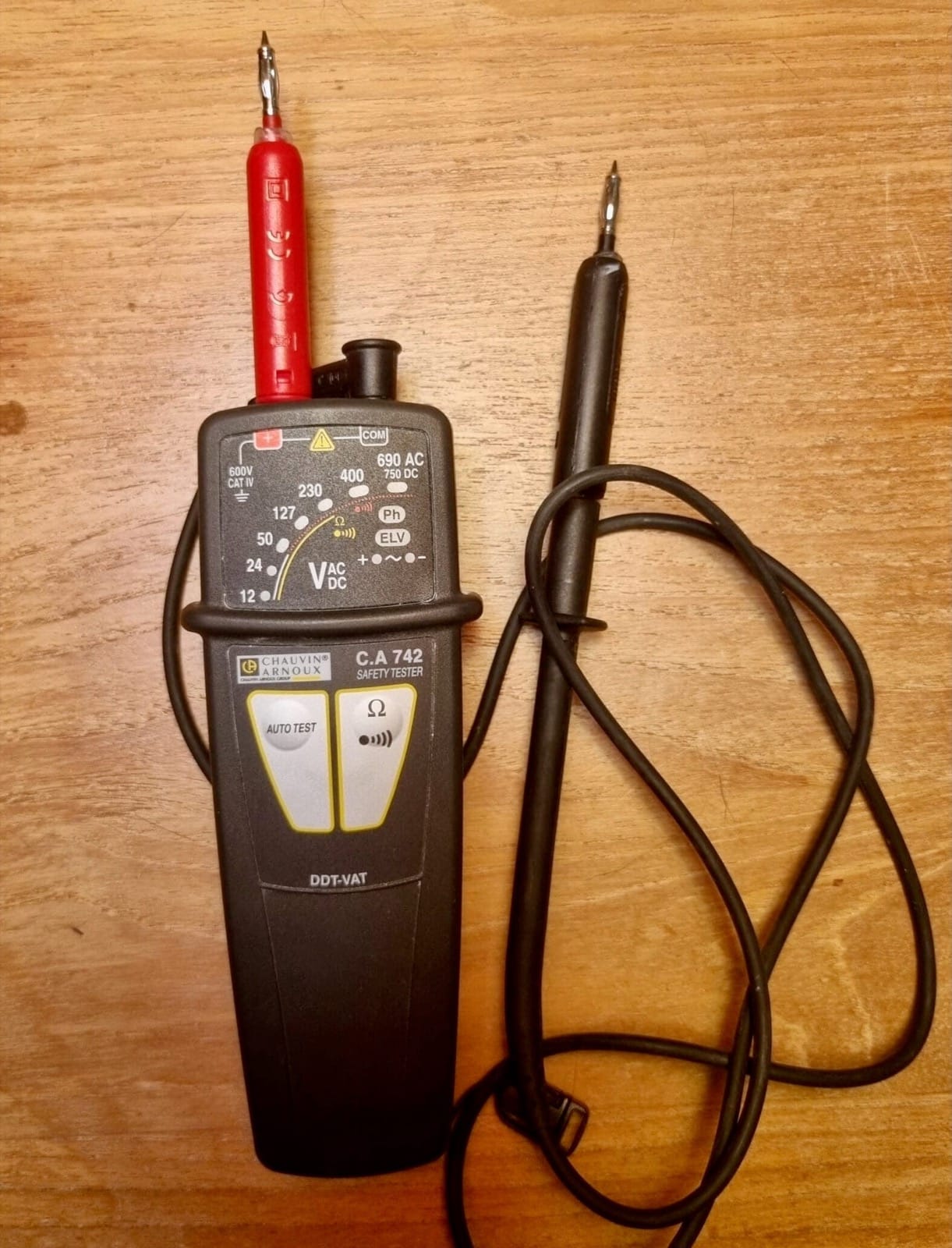

Un détecteur Chauvin Arnoux de la même famille rappelle qu’il faut lire la notice de la référence exacte avant de comparer les options.

Bibliothèque interne Sparx Élec

1 / 3

Comparatif des références BT documentées

Le tableau ne donne pas de note. Il évite plutôt trois erreurs d’achat : prendre un produit HT pour une mission BT, comparer des gammes sans vérifier la version de pointes, ou déduire d’une fonction annexe que l’appareil convient à une procédure donnée. Les caractéristiques ci-dessous viennent des documents constructeurs ouverts pour cet article.

Le CATU se distingue par une documentation de gamme centrée sur la VAT et par des déclinaisons de pointes. Cette modularité devient utile lorsque les points de contrôle imposent une géométrie particulière, mais elle impose d’autant plus de vérifier ce qui est réellement livré. Acheter une référence par photo ou par intitulé de marketplace est insuffisant : les cordons et les pointes font partie de l’appareil de sécurité. Le Catu DT-300 est un autre exemple utile de frontière : il contrôle une terre et une continuité dans son périmètre, mais ce n’est pas un VAT.

Le C.A 762 ajoute sur sa notice une indication d’ordre de phases et plusieurs niveaux de continuité. Ces fonctions ne sont pas un critère prioritaire si le besoin est seulement la VAT sur une installation BT habituelle. Elles peuvent devenir pertinentes sur une mission déterminée, à condition que l’opérateur, l’habilitation et la procédure couvrent bien l’opération. Le contrôleur d’installation Chauvin Arnoux CA 6117 relève encore d’une autre famille : il regroupe des essais d’installation, sans remplacer à lui seul la démarche de consignation.

Le BVD-1000 concentre davantage de fonctions dans le même boîtier, dont l’essai DDR annoncé par Sofamel. Ce n’est pas un avantage automatique. Un appareil chargé de fonctions demande de vérifier quelle fonction est autorisée, comment elle est documentée et si elle répond à la question réelle. Pour la VAT, l’essentiel reste la référence bipolaire adaptée, le contrôle de son bon état et le cadre d’intervention.

Auto-test, cordons et pointes : le système entier compte

Un VAT n’est pas seulement le boîtier. Les pointes, leur isolation, les cordons, les gardes, les fourreaux et l’alimentation forment un ensemble. Chauvin Arnoux décrit l’auto-test du C.A 762 comme un contrôle de l’intégrité des cordons, de l’électronique et du niveau de piles. CATU et Sofamel décrivent eux aussi des fonctions de test ou de contrôle d’état dans les documents de leurs appareils.

Je ne réduis pas cette vérification à une pression rituelle sur un bouton. Elle ne rend pas acceptable un cordon entaillé, une pointe déformée, une garde manquante ou un appareil tombé. Prévention BTP demande un contrôle avant et après chaque VAT. Dans la pratique, un doute sur le résultat, sur l’état physique ou sur l’adéquation au point à contrôler arrête l’opération et impose l’application de la procédure du site.

• Référence complète : le marquage du modèle doit correspondre à la notice et au domaine prévu.
• Cordons et pointes : aucune coupure, déformation, isolation abîmée ou pièce manquante ne se compense par un affichage qui s’allume.
• Pointes IP2X : vérifier la version livrée et le besoin réel, pas seulement une photo de catalogue.
• Autotest et contrôle sur source connue : suivre les indications de la notice et de la procédure applicable avant puis après la VAT.
• Stockage et choc : une chute, une humidité non prévue ou un défaut constaté sort l’appareil du circuit jusqu’à contrôle compétent.

La séquence de sécurité à garder au bon niveau

La vérification d’absence de tension ne commence pas par les pointes. Elle arrive après l’identification de la partie d’installation, sa séparation et sa condamnation. L’INRS résume la consignation par séparation, condamnation, identification, VAT et, selon le domaine et les conditions, mise à la terre et en court-circuit. Cette organisation dépend du contexte et du rôle de chacun.

Je ne détaille pas ici de geste de connexion sur une armoire ou un tableau. Ces gestes dépendent de l’ouvrage, des pièces nues voisines, du domaine de tension, des EPI et de la procédure écrite. La règle opérationnelle utile est plus courte : une indication d’absence ne suffit que dans la méthode prévue, avec le matériel prévu, par une personne autorisée pour cette mission.

Pour une maison, un atelier ou un local tertiaire, le lecteur particulier ne doit pas transformer cet article en tutoriel de tableau. Un VAT de qualité ne rend pas l’ouverture d’un tableau sûre sans compétence. Les travaux sous tension sont exceptionnels selon l’INRS ; lorsqu’une partie reste sous tension ou que le voisinage subsiste, l’intervention sort du bricolage et demande une organisation professionnelle.

BT et HT : une confusion de gamme à éviter

CATU et Sofamel proposent également des détecteurs destinés aux réseaux HT ou HTA. Les comparer directement à un VAT bipolaire de tableau ou de prise n’a aucun sens. Les appareils HT sont associés à leur plage de tension, à leurs électrodes, à des perches isolantes et à une organisation spécifique.

Par exemple, CATU documente le CL-465 pour poste HTA avec perche, dans une plage de 10 à 30 kV selon la version. Sofamel documente de son côté des détecteurs à électrode sur perche pour réseaux et sous-stations. Ces équipements ne sont pas « des VAT plus puissants » : ils appartiennent à une autre famille, avec d’autres limites d’emploi, d’autres accessoires et d’autres qualifications attendues.

Mon choix par situation, sans promesse de conformité

Pour une intervention BT encadrée, je pars de la procédure et je cherche ensuite la référence qui y correspond. Le CATU MS-917/2-ERDF est à considérer quand les pointes IP2X, la modularité et les valeurs déclarées par CATU correspondent exactement au besoin. Le C.A 762 IP2X est à considérer quand sa notice, ses cordons et les fonctions déclarées correspondent à l’environnement. Le Sofamel BVD-1000 est à considérer quand son domaine, ses fonctions documentées et ses limites apportent ce qui est requis, sans payer pour des fonctions inutiles.

Je n’écris pas qu’un de ces modèles « met aux normes » une intervention. Le produit n’habilite personne, ne condamne pas un organe de séparation et ne garantit pas l’identification du bon circuit. Son rôle est déterminant, mais borné. C’est la différence entre acheter un bon instrument et organiser une opération sûre.
