Fluke T110 : testeur de tension et VAT

Le Fluke T110 est un vérificateur d’absence de tension bipolaire, pas un multimètre. Il donne une indication de tension par LED, vérifie la continuité et ajoute deux fonctions utiles sur le terrain : la rotation de phases et l’essai de déclenchement des différentiels.

Sa fiche annonce 12 à 690 V AC/DC, une catégorie CAT IV 600 V et une protection IP64. Je le replace dans la famille des VAT avec le comparatif des références BT, qui détaille les modèles Catu, Chauvin Arnoux et Sofamel.

Le reste dépend de la procédure. Un VAT ne rend pas une installation sûre à lui seul, et l’appareil ne remplace ni la consignation ni l’habilitation.

Ce que le T110 est exactement

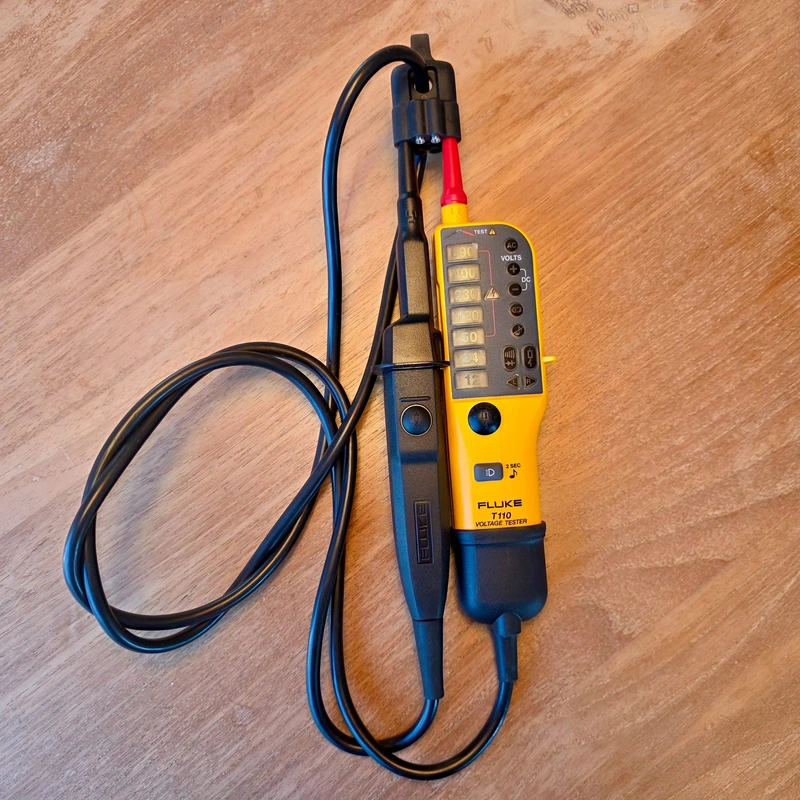

Le T110 appartient à la gamme T90, T110, T130 et T150. C’est un testeur à deux pointes, avec un cordon solidaire et une échelle de LED graduée de 12 à 690 V. Il n’a pas d’écran LCD.

Cette absence d’écran n’est pas un détail : elle change la façon de lire le résultat. Les LED indiquent un palier de tension, pas une valeur au volt près. Pour une VAT, c’est cohérent : la question est « y a-t-il de la tension ? », pas « combien ? ».

Le boîtier photographié ici porte le marquage CAT III 690 V / CAT IV 600 V, la conformité EN 61243-3:2014 et l’indice IP64. Ces trois informations comptent plus que le nombre de fonctions.

Le T110 est un appareil de la marque Fluke, dont l’histoire est liée à l’instrumentation de mesure. Cette filiation ne dispense pas de lire la notice du modèle exact : les fonctions et les limites du T110 ne sont pas celles du T130 ou du T150.

Ce qu’il vérifie, ce qu’il ne vérifie pas

Le T110 vérifie la présence ou l’absence de tension, la polarité en courant continu, la continuité, la rotation de phases et la présence de phase en test unipolaire. Il peut aussi provoquer le déclenchement d’un DDR 10 ou 30 mA à 230 V avec sa charge commutable.

Il ne mesure pas le courant, la résistance, l’isolement, l’impédance de boucle, le temps de déclenchement d’un DDR ni la résistance de terre. Ce n’est pas un contrôleur d’installation.

Pour un dépannage qui demande une valeur, il faut un multimètre ou un contrôleur d’installation. Le T110 reste l’appareil de la VAT, pas celui de l’analyse complète.

Un testeur comme le Fluke T6-1000 illustre bien la différence : sa fourche FieldSense lit tension et courant, mais il ne devient pas un VAT pour autant. La fonction et la procédure ne sont pas les mêmes.

VAT, détecteur sans contact et multimètre : trois rôles

Un VAT bipolaire n’est pas un détecteur sans contact amélioré. Le VAT met deux pointes en contact avec les points à contrôler et répond à une question binaire : la tension de service est-elle présente ou absente entre ces deux points ?

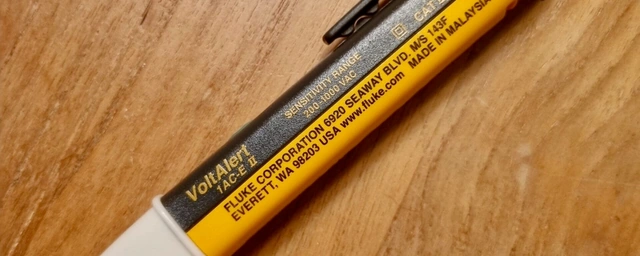

Le détecteur sans contact, lui, capte un champ électrique à distance. Il peut aider à repérer un conducteur ou à suivre une gaine, mais il ne prouve pas l’absence de tension. L’INRS le classe d’ailleurs hors de la famille des VAT, comme le voltmètre et le tournevis testeur.

Le multimètre est un autre outil. Il mesure une tension, un courant ou une résistance, avec une précision annoncée. Sa catégorie de sécurité et ses cordons peuvent être adaptés à un environnement donné, mais cela ne le qualifie pas pour la VAT. La mesure et la vérification d’absence de tension ne sont pas le même geste.

Le T110 appartient à la première famille. Il ne remplace ni un détecteur sans contact pour le repérage, ni un multimètre pour la mesure, ni un contrôleur pour les essais d’installation. Cette spécialisation est sa raison d’être.

Les chiffres qui comptent sur le chantier

La fiche Fluke donne les valeurs suivantes. Elles se lisent ensemble : une tension maximale sans catégorie adaptée ne suffit pas, et une catégorie élevée ne rend pas l’appareil étanche.

La notice recommande un étalonnage annuel et la fiche annonce une garantie de deux ans. Ce sont des repères d’entretien, pas une prolongation de la validité d’un auto-test raté.

L’indice IP64 protège contre la poussière et les projections d’eau. La notice exclut pourtant les environnements humides ou mouillés : un VAT n’est pas un appareil de chantier sous la pluie.

Catégorie CAT IV 600 V : ce qu’elle couvre

La catégorie de mesure décrit l’emplacement où l’appareil est employé, pas seulement la tension qu’il peut lire. CAT III couvre la distribution d’un bâtiment ; CAT IV couvre l’origine de l’installation, là où les surtensions transitoires peuvent être plus énergétiques.

Le T110 est déclaré CAT III 690 V et CAT IV 600 V. La tension la plus élevée n’est donc pas la catégorie la plus élevée : 690 V en CAT III, 600 V en CAT IV. Les deux valeurs doivent être lues ensemble.

Pour une installation domestique en 230/400 V, le T110 couvre largement le domaine. Cela ne l’autorise pas à travailler sous tension, ni à remplacer l’analyse de risque qui définit les EPI, la zone de travail et la procédure.

La catégorie n’est pas non plus une garantie contre une erreur de manipulation. Un appareil CAT IV utilisé avec un cordon abîmé ou des pointes non adaptées n’offre plus la protection annoncée.

L’auto-test avant et après

La notice Fluke impose un auto-test avant et après usage. Ce n’est pas un rituel : l’appareil contrôle ses cordons, son électronique et ses indicateurs.

Si une étape échoue, l’appareil ne s’utilise pas. La notice est explicite : un testeur qui échoue à l’auto-test ou au contrôle de tension ne doit pas être utilisé.

L’auto-test ne remplace pas l’inspection visuelle. Un cordon entaillé, une pointe tordue, un boîtier fendu ou une pile qui a coulé arrêtent l’usage, même si les LED s’allument.

Vérifier une absence de tension avec le T110

Le Code du travail impose que la partie d’installation soit préalablement identifiée et consignée avant les travaux hors tension (article R.4544-5). La VAT est une étape de cette consignation, pas une formalité isolée.

L’INRS précise la méthode : la vérification se fait sur chacun des conducteurs actifs, y compris le neutre, avec un dispositif spécialement conçu à cet effet, au lieu de travail. Un voltmètre, un tournevis testeur ou un détecteur sans contact ne sont pas des VAT.

Le T110 est un VAT bipolaire. Il se place entre deux points : phase-neutre, phase-terre, neutre-terre, ou entre deux phases selon le circuit. Une seule pointe ne suffit pas pour conclure.

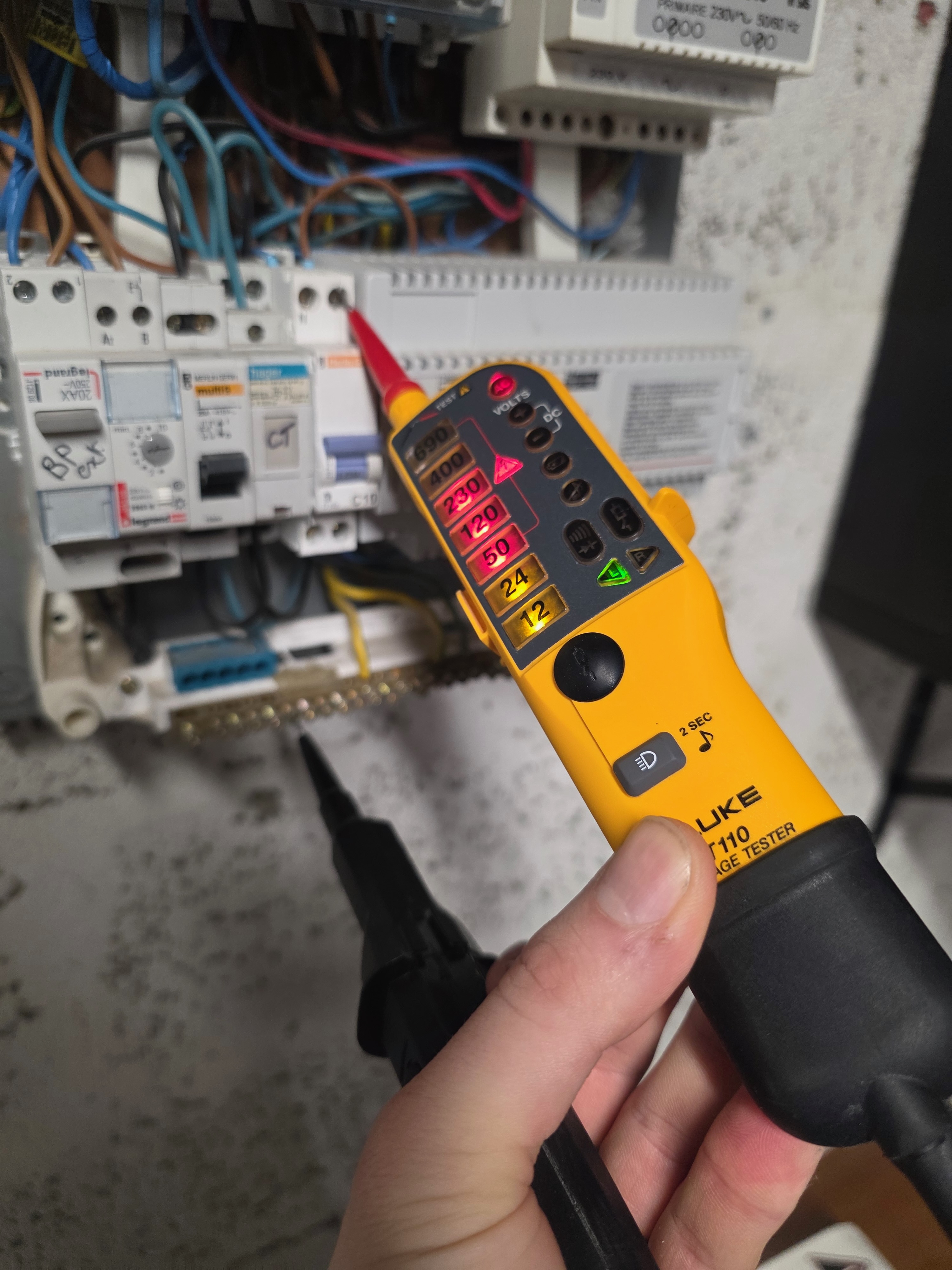

La photo prise devant un tableau ouvert montre l’information essentielle : la LED 230 V s’allume. Le T110 signale ainsi une tension présente, sans demander d’interpréter un écran ni de choisir une calibre. C’est ce que j’attends d’un VAT en dépannage.

La lecture doit rester une étape, pas une conclusion. Avant de toucher un conducteur, je refais l’auto-test et je vérifie que les deux pointes ont bien porté sur les conducteurs prévus, pas sur une borne voisine ou sur l’isolant.

Si aucune LED ne s’allume, Fluke recommande de mettre à la terre avant de travailler. L’INRS va plus loin : la mise à la terre et en court-circuit intervient immédiatement après la VAT, selon la procédure.

Un VAT ne se contente pas d’un silence. L’absence de LED n’a de valeur que si l’appareil a été testé avant et après, sur une source connue.

Le test unipolaire ne prouve pas l’absence de tension. La notice Fluke le dit : il sert à identifier un conducteur, pas à décider si un conducteur est hors tension. Pour cette décision, seul le test bipolaire compte.

Les erreurs qui rendent une VAT fausse

La première erreur est de ne tester qu’entre phase et neutre. Une VAT se fait sur chaque conducteur actif, y compris le neutre, et dans les combinaisons prévues par la procédure. Un neutre resté sous tension ne se voit pas entre phase et neutre.

La deuxième est de conclure sur l’absence de LED sans avoir testé l’appareil avant et après. Un VAT qui ne s’allume pas parce qu’il est en panne ne prouve rien. L’auto-test et le contrôle sur une source connue sont la seule façon de distinguer une absence de tension d’une absence de mesure.

La troisième est d’utiliser le test unipolaire comme preuve. Il identifie une phase, mais il dépend d’une référence capacitive et peut être perturbé par des gants, un sol isolant ou une échelle en fibre. La notice Fluke le dit clairement : ce test ne sert pas à vérifier l’absence de tension.

La quatrième est de remplacer le VAT par un multimètre ou un détecteur sans contact. L’INRS est explicite : les voltmètres et les tournevis testeurs ne sont pas des VAT. Le détecteur sans contact ne l’est pas davantage.

La cinquième est d’oublier la suite de la procédure. La VAT ne termine pas la consignation : la mise à la terre et en court-circuit intervient immédiatement après, selon l’INRS. Une absence de tension vérifiée sans cette suite reste une étape inachevée.

La sixième est de provoquer un déclenchement de DDR sans prévenir. La charge commutable coupe le circuit ; sur une installation occupée, cela peut éteindre un équipement sensible ou interrompre une activité. L’essai se fait dans le cadre prévu, avec l’accord et les précautions nécessaires.

Enfin, un cordon entaillé, une pointe tordue ou un boîtier fendu ne se compensent pas par un affichage qui fonctionne. L’inspection visuelle fait partie du contrôle, avant comme après la mesure.

La charge commutable : tensions parasites et essai DDR

Les deux boutons de charge se pressent en même temps, un sur chaque poignée de sonde. La résistance d’environ 7 kΩ abaisse les tensions de couplage inductif ou capacitif qui peuvent fausser une lecture.

Elle sert aussi à l’essai de déclenchement : à 230 V, entre phase et terre, elle fait passer environ 30 mA, assez pour un DDR de 10 ou 30 mA. La vibration et la LED de charge indiquent que le courant circule.

Ce n’est pas une mesure. La vibration ne dit pas quelle tension est présente, et l’essai ne mesure ni le temps de déclenchement ni le courant réel du DDR. Pour un essai complet, il faut un contrôleur d’installation.

Le circuit de charge est protégé : le courant baisse après 20 secondes à 230 V et après 2 secondes à 690 V. Ce n’est pas une charge permanente, et le mode d’emploi doit être respecté.

Provoquer un DDR coupe l’alimentation du circuit. Cet essai se fait dans le cadre prévu, pas pour vérifier au hasard si un différentiel fonctionne.

Continuité, rotation de phases et test unipolaire

La continuité est annoncée de 0 à 400 kΩ, avec un buzzer et un voyant. Elle se teste hors tension : si l’appareil détecte une tension, il bascule automatiquement en mode tension.

La rotation de phases est indiquée de 100 à 690 V, sur un réseau triphasé. La notice demande de placer la pointe de test sur L1 et la sonde indicatrice sur L2, puis de tenir la poignée indicatrice. Le sens s’affiche par un symbole gauche ou droite.

Le test unipolaire fonctionne au-dessus de 100 V AC. Il identifie une phase, mais il n’est pas fiable dans toutes les conditions : gants isolants, sol très isolant ou échelle en fibre peuvent perturber la référence capacitive. La notice le réserve à l’identification, pas à la VAT.

La rotation de phases est une indication de sens, pas une mesure de qualité du réseau. Elle ne remplace ni un contrôleur de rotation, ni les essais d’un contrôleur d’installation.

Lampe, piles et câble

La lampe et le rétroéclairage s’allument par une pression sur le bouton dédié. Ils s’éteignent automatiquement après 30 secondes pour économiser les piles. Sur la photo, le repère « 2 sec » est associé au symbole du bip : il indique le maintien nécessaire pour couper le son, pas la commande de la lampe.

L’appareil fonctionne avec deux piles AAA. L’indicateur de pile faible doit être pris au sérieux : la notice demande de remplacer les piles avant de poursuivre les mesures.

Le cordon est solidaire du boîtier et doublement isolé. Fluke annonce l’avoir testé à trois fois l’angle de courbure exigé par la norme, avec un assemblage redessiné. Ce n’est pas une raison pour le plier brutalement ou le ranger mouillé.

Le T110 pèse 280 g avec ses piles et mesure 26 cm de long. Le protecteur de pointes sert au rangement et peut recevoir les extensions de 4,2 mm prévues par Fluke.

La garantie constructeur est de deux ans. La notice recommande un étalonnage annuel, comme pour tout instrument de sécurité.

T110, T130, T150 ou T90 : lequel choisir

Les quatre modèles partagent la même famille, mais pas les mêmes fonctions. Le T110 est le modèle à LED avec charge commutable et rotation de phases ; le T130 ajoute un écran LCD, le T150 une mesure de résistance.

Le T110 est le milieu de gamme. Il reste sur une lecture par paliers, mais il ajoute la rotation de phases, la lampe et la charge commutable par rapport au T90. Il monte aussi en catégorie et en indice de protection.

Le T130 s’adresse à celui qui veut une valeur affichée et un plancher à 6 V. Son écran permet de lire une tension de manière plus fine, sans transformer l’appareil en multimètre.

Le T150 ajoute la résistance jusqu’à 1 999 Ω et le hold. Il pèse 180 g. Pour vérifier une valeur de résistance et pas seulement la continuité, c’est le modèle à regarder.

Le T90 reste le plus simple. Ses catégories CAT II 690 V / CAT III 600 V et son indice IP54 le placent un cran en dessous du T110 pour l’usage d’un électricien sur le terrain.

Prix et notice : ce que Fluke publie

Fluke ne publie pas de tarif public pour le T110. Le prix se demande en négoce ou sur devis ; il dépend du kit, des accessoires et du canal de distribution. Je n’invente pas de fourchette.

La notice Fluke est téléchargeable. Elle couvre l’auto-test, la VAT, la charge commutable, la lampe, l’entretien et les limites d’emploi. C’est le document à lire avant la première utilisation.

La contrefaçon existe sur les instruments de mesure. Avant d’acheter, je vérifie le marquage, le numéro de série et le circuit de distribution. Le guide pour reconnaître un Fluke authentique détaille les points de contrôle.

Pour qui le T110 est le bon choix

• Électricien qui fait de la VAT sur 230/400 V et veut un appareil dédié, sans écran.
• Interventions en armoire ou en local sombre : LED lumineuses, lampe et vibreur.
• Besoin ponctuel de rotation de phases et d’essai de déclenchement DDR.
• Appareil simple : deux piles AAA, cordon solidaire, pas de menu ni de réglage.

• Besoin d’une valeur de tension affichée : regarder le T130.
• Besoin de mesurer une résistance : regarder le T150.
• Besoin d’un contrôle complet d’installation : passer à un contrôleur dédié.
• Travail sous la pluie ou en milieu mouillé : l’IP64 ne suffit pas, la notice exclut ces environnements.

Le T110 n’est pas l’appareil du débutant qui veut tout mesurer. C’est un VAT pour celui qui sait déjà ce qu’il doit vérifier et qui veut un appareil lisible, sans fonctions qui détournent de la procédure.

Prenons un dépannage de prise dans un logement. Le multimètre peut donner une tension entre phase et neutre, mais il ne remplace pas la VAT. Le T110 permet de contrôler les trois combinaisons, de vérifier la continuité du circuit et de lire la rotation de phases si l’installation est triphasée.

Sur une armoire, la lampe et le vibreur font la différence quand l’écran serait difficile à lire ou que le local est bruyant. La charge commutable aide à démasquer une tension parasite, puis à déclencher le DDR dans le cadre de l’essai.

Sur une installation industrielle en 690 V, la catégorie et la tension maximale doivent être vérifiées avant de sortir l’appareil. Le T110 ne remplace pas un VAT de gamme supérieure ou un détecteur HT.

Les limites à connaître avant d’acheter

• Pas d’écran : la lecture est un palier de LED, pas une valeur au volt près.
• Plancher à 12 V : en dessous, l’échelle LED ne dit rien ; le T130 et le T150 descendent à 6 V.
• Pas de résistance : la continuité est un tout-ou-rien, pas une valeur en ohms.
• Test unipolaire non probant : il identifie une phase, il ne prouve pas l’absence de tension.
• Charge limitée dans le temps : 20 secondes à 230 V, 2 secondes à 690 V.

Ce ne sont pas des défauts cachés. Ce sont les limites de la définition du T110, et elles expliquent pourquoi la gamme comporte plusieurs modèles.

La plus importante est la lecture par paliers. Elle est adaptée à la VAT, où l’on cherche une présence ou une absence, mais elle ne répond pas à une question de diagnostic qui demande une valeur.

La deuxième est la catégorie. Le T110 est CAT IV 600 V et CAT III 690 V. Cela ne signifie pas qu’il peut tout mesurer jusqu’à 690 V dans tous les environnements : la catégorie la plus élevée en tension n’est pas la plus élevée en environnement.

La troisième est la charge commutable. Elle aide à démasquer une tension parasite et à déclencher un DDR, mais elle ne transforme pas l’appareil en contrôleur d’installation.
