Fluke VoltAlert : détecteur de tension sans contact

Le Fluke VoltAlert est un détecteur de tension alternative sans contact. On approche sa pointe d’un bornier, d’une prise ou d’un cordon : si le champ électrique est assez fort, la pointe s’allume et l’appareil bipe.

Cette information répond à une question simple : y a-t-il une tension ? Elle ne dit ni combien, ni si le circuit est sûr, ni s’il est hors tension.

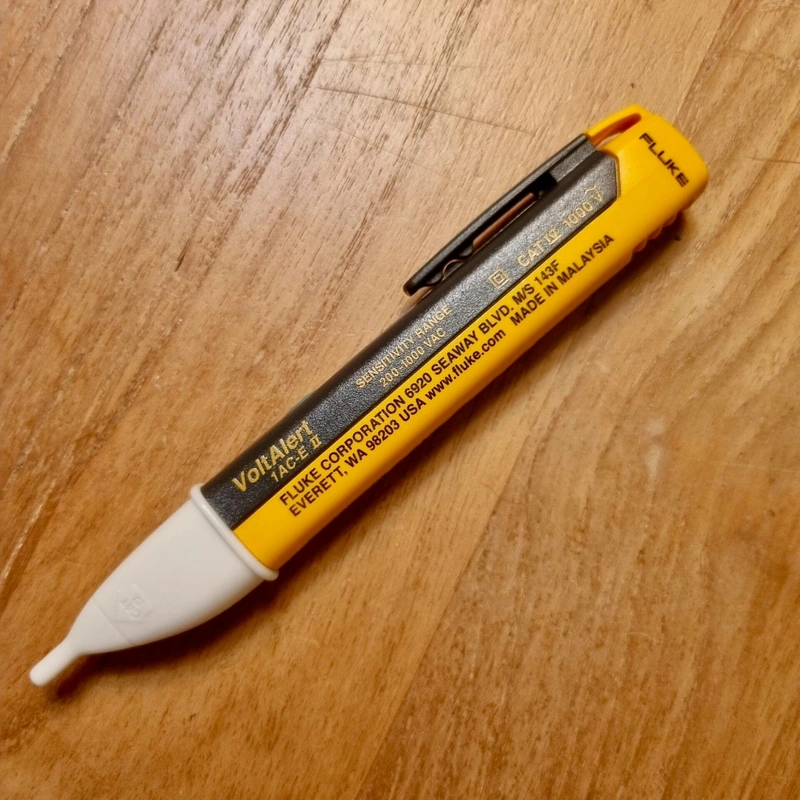

Sur la photo, le modèle est un 1AC-E II donné pour 200 à 1 000 V AC. C’est la version européenne du 1AC II ; elle ne descend pas à 90 V comme la version américaine. Le marquage du stylo indique 1AC-E II, la référence de commande est 1AC-E1-II.

Ce que le VoltAlert fait, et ce qu’il ne fait pas

Le principe est capacitif. La pointe capte le champ électrique alternatif qui traverse l’isolant, sans contact avec le cuivre. L’appareil ne mesure pas une tension : il compare l’intensité du champ à un seuil.

Cette différence change tout. Un voltmètre donne une valeur ; un VAT bipolaire compare deux points ; le VoltAlert donne une présence probable, à distance et sans contact.

Il rend service pour repérer un conducteur actif, vérifier qu’une prise est alimentée, suivre un cordon jusqu’à une coupure ou contrôler un bornier avant de l’approcher. Il ne remplace ni un VAT, ni un multimètre, ni un contrôleur d’installation.

Le constructeur le dit lui-même dans la notice du 2AC : cet appareil n’est pas conçu pour décider si un circuit est dangereux. Un voltmètre ou un détecteur bipolaire restent nécessaires pour confirmer l’absence de tension.

Le champ électrique, pas le courant

Le VoltAlert ne mesure pas le courant qui passe dans le fil. Il capte le champ électrique alternatif créé par la tension, à travers l’isolant. Plus la tension est élevée et la pointe proche, plus le champ est fort.

La pointe joue le rôle d’une petite antenne. Le corps de l’utilisateur complète le montage par une référence capacitive vers la terre. C’est ce couplage qui permet à l’appareil de distinguer un conducteur actif d’un conducteur au repos.

Cette référence explique une partie des faux négatifs. Debout sur un sol très isolant, avec des gants et des chaussures qui coupent la terre, l’utilisateur peut ne plus offrir de référence suffisante. La pointe reste éteinte alors que le conducteur est actif.

L’épaisseur de l’isolant et la distance comptent autant que la tension. Un câble blindé, une gaine épaisse ou une prise encastrée éloignent la pointe du conducteur. Le champ arrive trop faible, et le seuil n’est pas franchi.

Le seuil est calibré pour une plage précise : 90 ou 200 V selon le modèle, jusqu’à 1 000 V. En dessous, l’appareil ne promet rien. C’est pour cette raison que le 1LAC II A existe : il descend à 20 V AC pour les circuits de commande.

Cette conception a une conséquence simple. Le VoltAlert répond à une question de présence, pas à une question de valeur. Il ne dit pas 230 V, il ne dit pas 400 V, il dit qu’un champ assez fort est là.

1AC II, 2AC, LVD2, 1LAC II : quatre rôles

La famille VoltAlert n’est pas un seul produit. Les références se ressemblent, mais la plage, la catégorie et les fonctions changent. Le tableau ci-dessous résume ce qui différencie les modèles encore documentés par Fluke.

Le 1AC II est le stylo à bouton. Il fonctionne avec deux piles AAA, fait clignoter sa pointe en double toutes les deux secondes et bipe quand il détecte une tension. La version E1/E2 démarre à 200 V ; la version A1/A2 à 90 V.

Le 2AC supprime l’interrupteur : il est toujours allumé, avec un bouton de contrôle de pile. Sa plage est de 90 à 1 000 V AC, en CAT IV 1 000 V. Fluke annonce une pile qui tient plus d’un an. C’est le modèle à prendre si l’on oublie de rallumer un stylo.

Le LVD2 change de forme et de logique. Il détecte de 90 à 600 V AC, en CAT IV 600 V, avec deux niveaux : un bleu à distance, puis un rouge au contact de la source. Il ajoute une lampe blanche, utile dans un placard ou un faux plafond.

Le 1LAC II A est le modèle des circuits de commande : 20 à 90 V AC, CAT IV 1 000 V, pointe ronde. Il ne détecte pas le continu 12 ou 24 V d’un automate, ni une batterie.

En France, pour du 230/400 V, le 1AC-E1-II est la référence européenne. Vérifier la plage imprimée sur l’appareil avant l’achat : un 1AC II peut être vendu en 90-1 000 V ou en 200-1 000 V.

L’emballage ne fait pas le modèle. La plage et la catégorie sont gravées sur le corps de l’appareil, et c’est cette inscription qui compte.

Quel modèle pour quel usage

Pour l’électricien qui fait surtout du logement, le 1AC-E1-II couvre le 230/400 V avec une plage de 200 à 1 000 V. Le 2AC fait le même travail pour le 230/400 V avec l’avantage de rester toujours allumé.

Pour la maintenance en armoire ou en atelier, le 2AC est pratique : pas d’interrupteur à oublier, contrôle de pile rapide, CAT IV 1 000 V. Il ne dispense pas de vérifier la plage et l’état de l’appareil avant chaque intervention.

Pour le froid, la climatisation ou les circuits de commande, le 1LAC II A est le seul à descendre à 20 V AC. Le LVD2 rend service dans les endroits sombres avec sa lampe et sa double sensibilité, mais sa plage s’arrête à 600 V et sa catégorie à CAT IV 600 V.

Pour le bricolage à la maison, un 1AC II suffit pour repérer une prise ou un cordon. Il ne faut pas lui demander de sécuriser une intervention : la coupure au disjoncteur et la VAT restent indispensables, même pour changer une prise.

VoltBeat, pile et auto-test : le rituel qui évite le faux négatif

Le 1AC II n’est pas un appareil passif. En marche, il fait clignoter sa pointe en double toutes les deux secondes : c’est le VoltBeat, un auto-test permanent de la pile et de l’électronique.

Si le double flash s’arrête, l’appareil n’est plus fiable. La notice demande de le retirer du service, de remplacer les deux piles AAA, puis de vérifier à nouveau. Un VoltBeat absent ne se compense pas par un essai sur une prise.

Le 1AC II s’éteint seul après environ cinq minutes. Il faut le rallumer avant de l’utiliser. Le 2AC est toujours allumé ; son bouton de contrôle de pile ne remplace pas l’essai sur une source connue.

La notice du 2AC est explicite : le contrôle de pile est un confort, pas une preuve de bon fonctionnement. Il faut tester l’appareil sur un circuit réellement sous tension, dans sa plage, avant et après l’usage.

Deux piles AAA, un boîtier IP 40 pour le 1AC II, une plage de -10 à 50 °C. L’appareil craint l’eau et les atmosphères explosives ; la notice du 2AC interdit les environnements humides ou mouillés.

• VoltBeat absent : l’appareil ne doit pas servir, même s’il s’allume par intermittence.
• Pile faible : le double flash s’arrête ; remplacer les deux AAA avant de conclure quoi que ce soit.
• Boîtier fendu ou pointe abîmée : le remplacer ou le faire réparer, jamais le garder dans la poche.
• Contrôle de pile seul : il ne remplace pas l’essai sur une source connue avant et après.

Pourquoi un détecteur sans contact peut se tromper

La détection dépend de la force du champ. Plus la source est loin, plus l’isolant est épais, plus le signal est faible. Un câble blindé, une gaine épaisse, une prise encastrée ou un utilisateur isolé du sol peuvent empêcher l’allumage.

La notice du 2AC liste ces causes : câble blindé, épaisseur et type d’isolant, distance, utilisateur entièrement isolé, conception des prises encastrées, état de l’appareil et de la pile. Aucune n’est une panne de l’appareil : ce sont les limites du principe.

L’inverse existe aussi. Une tension induite par un conducteur voisin, un variateur, un ballast fluorescent ou un moteur peut créer un champ suffisant pour allumer la pointe alors que le circuit n’est pas alimenté par le réseau. C’est le faux positif.

Un faux positif fait perdre du temps. Un faux négatif fait prendre un risque. C’est pour cette raison que la notice répète qu’une pointe qui ne s’allume pas ne prouve pas l’absence de tension.

Le détecteur ne distingue pas 230 V de 400 V, ne dit pas si la tension est stable, ne vérifie pas la terre et ne mesure pas la continuité. Il ne détecte pas le courant continu. Un 12 V continu de batterie ou un 24 V continu d’automate ne l’allume pas.

• Câble blindé : le blindage atténue le champ et peut masquer une tension réelle.
• Isolant épais ou prise encastrée : la pointe reste trop loin du conducteur.
• Utilisateur isolé : sans référence capacitive à la terre, le signal peut disparaître.
• Tension induite : un conducteur voisin peut allumer la pointe sans alimentation réelle.

Les cinq erreurs de lecture les plus fréquentes

La première est de transformer un silence en certitude. Une pointe qui ne s’allume pas ne dit pas « c’est coupé » : elle dit « je ne vois pas de champ ». La notice du 1AC II le répète, et c’est la phrase qui compte le plus.

La deuxième est de tester un seul conducteur et de généraliser. Un détecteur sans contact ne remplace pas la vérification de chaque conducteur actif, y compris le neutre. Cette vérification appartient au VAT, avec deux pointes et une procédure.

La troisième est de confondre le double flash avec une détection. Le VoltBeat clignote toutes les deux secondes pour dire que l’appareil fonctionne. Un rouge continu et un bip disent autre chose : un champ est présent.

La quatrième est de conclure à travers un câble blindé ou une gaine épaisse. Le champ peut être atténué au point de ne plus franchir le seuil. Un câble apparemment mort peut être actif.

La cinquième est de ranger l’appareil sans refaire l’essai sur une source connue. Si le détecteur a cessé de fonctionner pendant la vérification, le résultat précédent ne vaut plus rien. Le contrôle avant et après est la seule preuve de fonctionnement.

• Silence = certitude : non, un silence n’est pas une mesure.
• Un seul conducteur : la présence se vérifie sur chaque conducteur actif, avec un VAT.
• Double flash : c’est l’auto-test, pas une détection.
• Câble blindé : le champ peut être trop faible pour être vu.
• Absence de contrôle final : sans essai après, le résultat est invalide.

VoltAlert et VAT : deux outils, deux décisions

Un VAT n’est pas un détecteur sans contact. C’est un appareil bipolaire, conçu pour être mis en contact avec les conducteurs, et conforme à la norme NF EN 61243-3. Il répond à une question de sécurité : la tension de service est-elle absente entre ces deux points ?

L’INRS décrit la VAT sur chaque conducteur actif, y compris le neutre, avec un dispositif spécialement conçu. Il précise que les appareils de mesurage et les détecteurs de type voltmètre ou tournevis testeur ne sont pas des VAT. Un détecteur sans contact ne figure pas parmi les dispositifs de VAT décrits par l’INRS.

Le Code du travail impose l’identification et la consignation avant les travaux hors tension. La VAT est une étape de cette consignation, pas un geste isolé. Promotelec rappelle que le VAT est l’outil qui garantit l’absence de tension avant intervention.

Le VoltAlert peut précéder la VAT : il donne une première indication, il aide à choisir le conducteur à contrôler, il évite d’approcher une pointe d’un bornier qui a l’air mort. Il ne conclut jamais. Si la pointe ne s’allume pas, la seule conclusion autorisée est : je ne sais pas.

La confusion entre les deux est dangereuse. Un détecteur qui ne s’allume pas peut être en panne, mal orienté, trop loin, face à un câble blindé ou dans un local où l’utilisateur est isolé. La VAT, elle, se fait avec un appareil vérifié, sur chaque conducteur, avant et après.

Le comparatif des VAT détaille les modèles bipolaires et leur place dans la procédure. Le Fluke T110 montre ce qu’un VAT vérifie en plus : la continuité, la rotation de phases et l’essai de déclenchement des différentiels.

Mode d’emploi : bien lire un VoltAlert

Le geste est simple, mais la lecture demande de la méthode. Voici l’ordre que j’applique, que l’appareil soit un 1AC II, un 2AC ou un LVD2.

Le rouge fixe n’est pas le clignotement VoltBeat. Un double flash régulier signifie que l’appareil fonctionne ; un rouge continu signifie qu’il voit un champ. Le bip du 1AC II accompagne la détection ; il peut être coupé au démarrage.

Le LVD2 se lit autrement : le bleu indique une proximité, le rouge la source. Cette gradation aide à suivre un câble, pas à mesurer une distance exacte. La notice donne 2,54 à 12,7 cm pour le bleu, pas une garantie de précision.

Tenir l’appareil derrière la garde tactile. Ne jamais toucher la pointe métallique, même avec des gants. La catégorie CAT IV décrit la protection contre les surtensions, pas une autorisation de travail sous tension.

Après usage, refaire l’essai sur la source connue. Si l’appareil ne réagit plus, le résultat précédent est invalide. Cette double vérification distingue un appareil qui fonctionne d’un appareil muet. Elle ne transforme pas un silence en absence de tension.

Entretien, piles et durée de vie

Le VoltAlert n’a pas de pièce d’usure à changer, sauf les piles. Le 1AC II et le 2AC utilisent deux piles AAA ; le LVD2 une seule. La notice du 1AC II demande de retirer les piles si l’appareil reste longtemps inutilisé, ou s’il est stocké au-dessus de 50 °C.

Une pile qui coule peut endommager l’appareil et créer un risque. Si le compartiment montre des traces blanches ou vertes, l’appareil se retire du service. Le nettoyage se fait avec un chiffon humide, sans solvant.

Le boîtier IP 40 protège contre les solides, pas contre l’eau. Un appareil tombé dans une flaque ou utilisé sous la pluie ne doit pas être réutilisé sans contrôle. La notice du 2AC interdit les environnements humides ou mouillés.

Un choc peut fendre la pointe ou le boîtier. La notice du 2AC demande d’examiner la pointe avant chaque usage et de ne pas utiliser un appareil fissuré. Un VoltAlert qui a pris un coup se remplace ; il ne se répare pas avec un peu de ruban.

La notice du 1AC II ne prévoit pas d’étalonnage périodique : elle demande de vérifier le VoltBeat et de tester sur une source connue. Un appareil qui échoue à ces contrôles ne doit plus servir.

Les usages où il fait gagner du temps

Le premier usage est le repérage. Dans une boîte de dérivation, la pointe donne une première idée du conducteur actif. Elle ne dispense pas de couper le circuit et de consigner avant d’y toucher.

Le deuxième est le contrôle d’une prise ou d’un cordon. Une lampe témoin ou un appareil branché, puis le détecteur le long de la gaine, sans toucher le métal : le signal s’arrête à la coupure. On localise, on ne répare pas.

Le troisième est la recherche d’un circuit. Brancher une charge, couper les disjoncteurs un par un, vérifier la présence au niveau de la prise, sans la démonter : le détecteur confirme l’extinction. Un testeur de prise reste plus précis pour la terre et le câblage.

Le quatrième est le contrôle d’un bornier avant intervention. La pointe passe devant les bornes ; si elle s’allume, le circuit est probablement actif. Si elle ne s’allume pas, il faut un VAT. C’est toute la nuance.

Le détecteur ne remplace pas un traceur de câble pour suivre une gaine dans un mur, ni un contrôleur d’installation pour les essais réglementaires. Il ne remplace pas non plus un multimètre quand une valeur est nécessaire.

Sur une installation ancienne, le repérage au VoltAlert est encore moins concluant : fils sans terre, câblage hétérogène, câbles cachés, boîtes noyées. Le détecteur peut aider à ne pas toucher un fil actif, jamais à décider que l’installation est sûre.

Les risques d’une maison ancienne se traitent par un diagnostic, pas par un stylo.

Pour les circuits de commande 24 V AC, le 1LAC II A est le seul de la famille à descendre à 20 V. Il ne détecte toujours pas le continu d’un automate, ni une batterie. La référence et la nature du courant se vérifient avant l’achat.

Ce que je retiens

Le VoltAlert n’est pas un gadget. C’est un outil de première ligne, rapide, qui évite d’approcher une main d’un bornier sans savoir s’il est actif. Sa limite est dans sa nature : il indique la présence probable d’une tension, jamais son absence certaine.

• Format poche : il tient dans une poche et se sort sans préparation.
• CAT IV 1 000 V sur le 1AC II et le 2AC : une vraie protection contre les surtensions.
• VoltBeat : l’auto-test permanent rend le faux négatif plus visible.
• LVD2 : la lampe et la double sensibilité dépannent dans les endroits sombres.

Le prix n’est pas publié par le fabricant : le tarif se demande en négoce ou sur devis. La référence exacte compte plus que le nom : un 1AC II européen et un 1AC II américain n’ont pas la même plage.
