Fluke T6-1000 : avis d’un électricien

Le Fluke T6-1000 ne mérite pas un faux verdict de chantier. Je ne l’ai pas utilisé sur un chantier précis pour écrire cet article : je m’en tiens donc à sa documentation, à la fonction FieldSense et à ce qu’elle permet réellement de décider. C’est un testeur de mesure, pas un certificat d’absence de tension ni un substitut à la consignation.

Son intérêt est net dans une armoire ou une boîte où l’on doit identifier rapidement un conducteur alternatif unique, relever son courant et sa tension, puis poursuivre le diagnostic avec l’outil adapté. Sa limite est tout aussi nette : dès qu’il faut comparer deux conducteurs, caractériser du courant continu, confirmer une absence de tension avant d’intervenir ou contrôler une installation, la fourche ne suffit plus.

Mon avis en une phrase : une fourche utile, à condition de ne pas lui demander le rôle d’un VAT

Le T6-1000 concentre deux familles d’usage. La première est la mesure FieldSense : tension alternative vraie valeur efficace, courant alternatif et fréquence, à travers l’isolant d’un conducteur placé dans la fourche. La seconde utilise les deux cordons intégrés : tension alternative ou continue, résistance et continuité.

Cette séparation est plus importante que la promesse « sans contact ». La fourche peut éviter de poser une pointe sur une borne active dans des espaces encombrés. Elle ne donne ni la polyvalence d’un multimètre à choisir selon la mesure, ni le statut d’un vérificateur d’absence de tension conçu pour une autre opération de sécurité.

Ce que FieldSense mesure exactement

FieldSense ne se limite pas à repérer un champ comme un détecteur de proximité. La documentation Fluke décrit une mesure de tension alternative fondée sur un signal de référence et sur le champ électrique capté au niveau de la fourche. L’appareil affiche également le courant alternatif grâce au champ magnétique du conducteur, ainsi que la fréquence pour le T6-1000.

La conséquence pratique est simple : un seul conducteur doit passer dans la fourche. Phase et neutre ensemble, ou plusieurs conducteurs d’un même câble, font disparaître ou déforment le champ utile à la mesure du courant. Il ne faut donc pas lire un résultat obtenu sur une gaine complète comme le courant d’un circuit identifié.

La fiche technique indique 0,1 à 200 A AC, 45 à 66 Hz et une ouverture de 17,8 mm. La tension FieldSense est spécifiée jusqu’à 1 000 V AC avec une résolution de 1 V et une précision annoncée de ±(3 % + 3 digits), dans la plage 45 à 66 Hz. Ce ne sont pas les mêmes caractéristiques que la mesure de tension alternative par cordons, annoncée à ±(1,5 % + 2 digits).

La mesure demande aussi une référence capacitive vers la terre. Dans la configuration habituelle documentée par Fluke, la main nue touche la zone prévue au dos du boîtier, avec la sonde noire rangée dans son logement. L’appareil exploite alors le corps de l’utilisateur comme chemin capacitif de référence.

Ce principe explique les cas où une lecture est incomplète ou moins précise : gants isolants, chaussures fortement isolantes, échelle isolante, sol isolant ou absence de référence fiable. Fluke demande alors d’établir cette référence avec le cordon noir vers un point de terre adapté à la mesure. Ce cordon n’est pas un détail d’ergonomie : il fait partie de la condition de fonctionnement.

La documentation prévoit un indicateur vert pour une mesure FieldSense valide, une indication de mauvaise référence à la terre et un symbole de danger à partir de 30 V. Elle précise aussi que FieldSense est spécifié de 16 V à 100 % de la plage. Sous ce seuil, une absence d’affichage n’est donc pas une preuve d’absence de tension.

Lire un chiffre sans lui donner une précision qu’il n’a pas

Une lecture FieldSense est annoncée avec une précision de ±(3 % + 3 digits) sur les fonctions tension et courant alternatifs. La précision est meilleure par cordons pour la tension AC, soit ±(1,5 % + 2 digits). Cette différence fixe le bon niveau d’exigence : la fourche sert à un relevé et à une comparaison de diagnostic, pas à trancher une dérive faible sans méthode de confirmation.

Les spécifications sont données pour un an après étalonnage, entre 18 °C et 28 °C et jusqu’à 90 % d’humidité relative. Fluke ajoute un coefficient de température hors de cette plage. Il ne s’agit pas de rejeter la mesure dès qu’un local est froid ou chaud, mais de ne pas faire d’un affichage à l’unité près une certitude métrologique dans des conditions éloignées de celles annoncées.

La position du conducteur est une autre source de variation documentée : Fluke recommande de le centrer au fond de la fourche. Un conducteur incliné, placé à l’ouverture ou accompagné d’autres âmes change la géométrie du champ. Avant de comparer deux valeurs, je vérifierais donc que le même type de conducteur est isolé de la même façon et placé au même endroit, plutôt que d’attribuer trop vite l’écart à l’équipement mesuré.

Enfin, le voyant de validité est une information sur les conditions de FieldSense, non un tampon de conformité de l’installation. Une lecture verte indique que l’appareil estime la mesure exploitable dans son principe. Elle ne valide ni le serrage d’une borne, ni le calibre de protection, ni l’état de l’isolement, ni l’absence de retour d’énergie par une autre source.

Les fonctions exploitables sans transformer le T6 en couteau suisse imaginaire

Le T6-1000 est souvent présenté comme un multimètre sans contact. Cette formule masque ses modes et leurs limites. Avec les cordons, il mesure jusqu’à 1 000 V AC et 1 000 V DC. En résistance, la fiche constructeur annonce les plages 1 Ω à 2 kΩ, 20 kΩ et 100 kΩ, avec les cordons.

Pour une continuité ou une résistance, l’alimentation du circuit doit être coupée. Ce n’est pas une nuance d’écriture : Fluke le met dans son guide d’utilisation, avant la sélection du mode ohm. Une mesure de résistance sur un circuit alimenté est hors de son usage prévu et peut endommager l’appareil ou produire une interprétation erronée.

Le signal sonore de continuité est annoncé pour une résistance inférieure à 40 Ω. Il sert à orienter un diagnostic de liaison, pas à qualifier l’état global d’un conducteur de protection, d’un isolement ou d’une prise de terre. Pour ces opérations, les méthodes et appareils à employer dépendent de la mesure visée : un mégohmmètre et sa méthode de mesure ne répond pas à la même question qu’une fourche de courant.

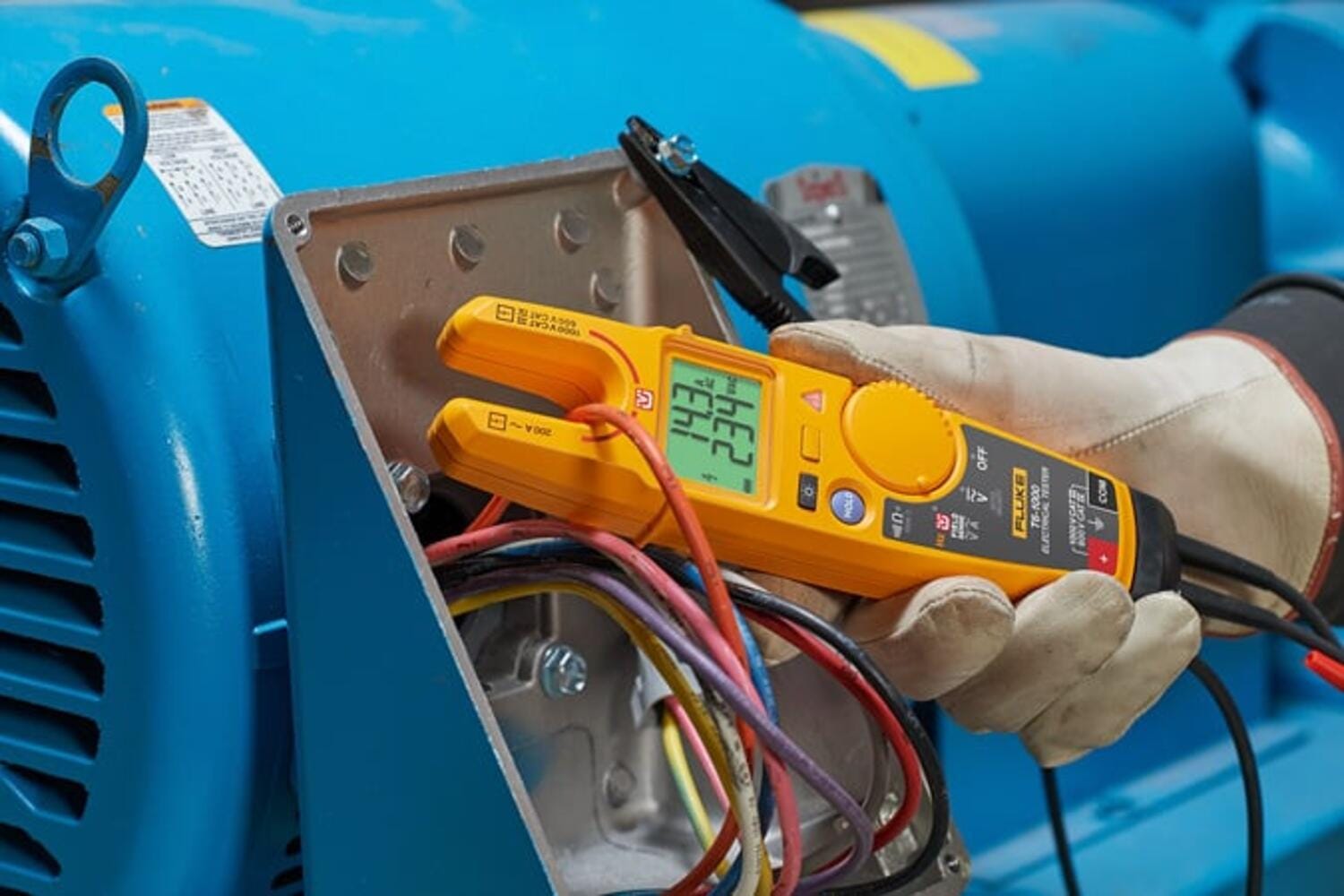

La photo constructeur montre une mesure sur une seule âme dans la fourche : c’est la condition qui permet de relever le courant alternatif du conducteur.

Photo : Fluke — T6-1000

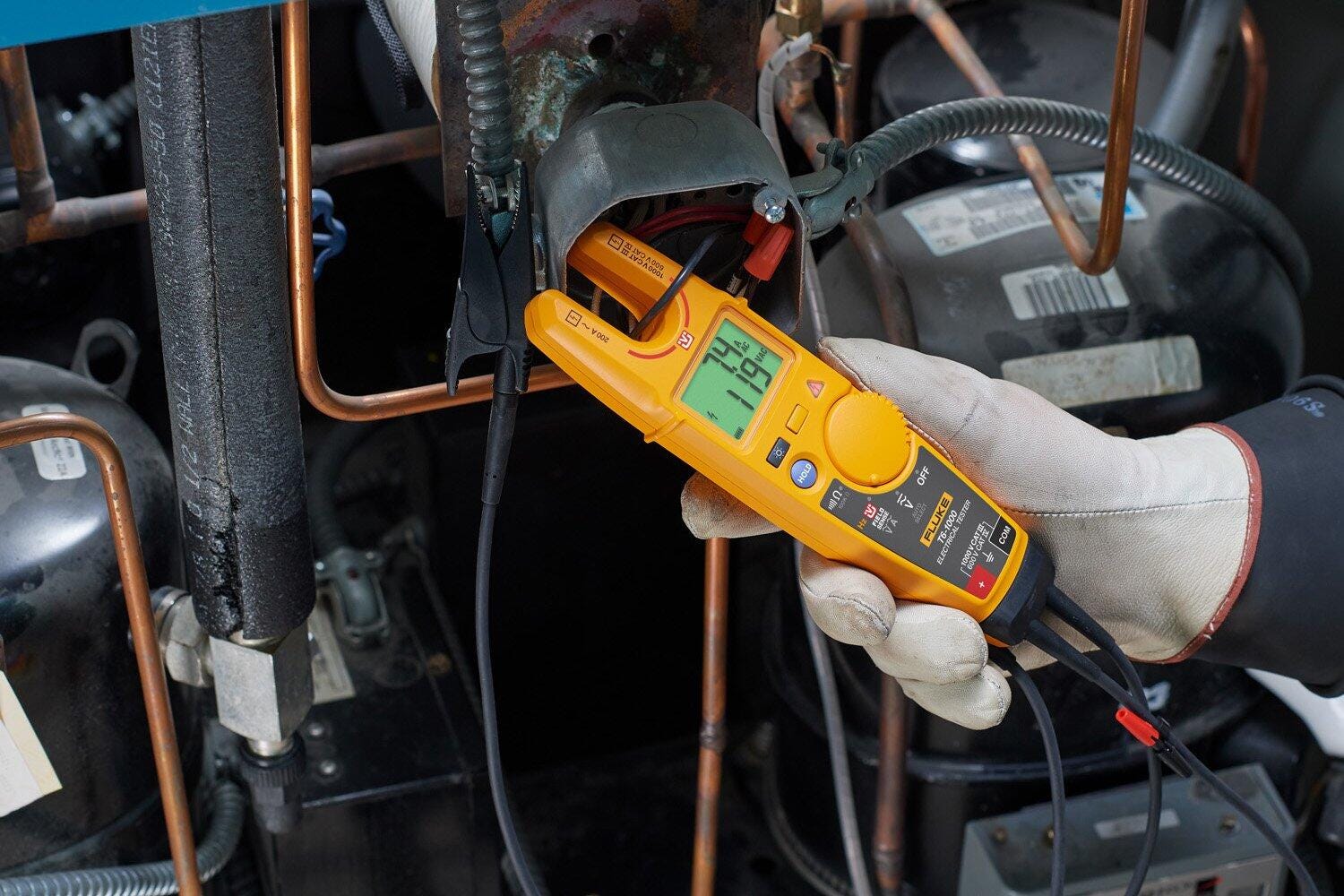

Le cordon noir vers la terre fournit la référence nécessaire lorsque la main de l’utilisateur ne peut pas assurer le chemin capacitif attendu.

Photo : Fluke — T6-1000

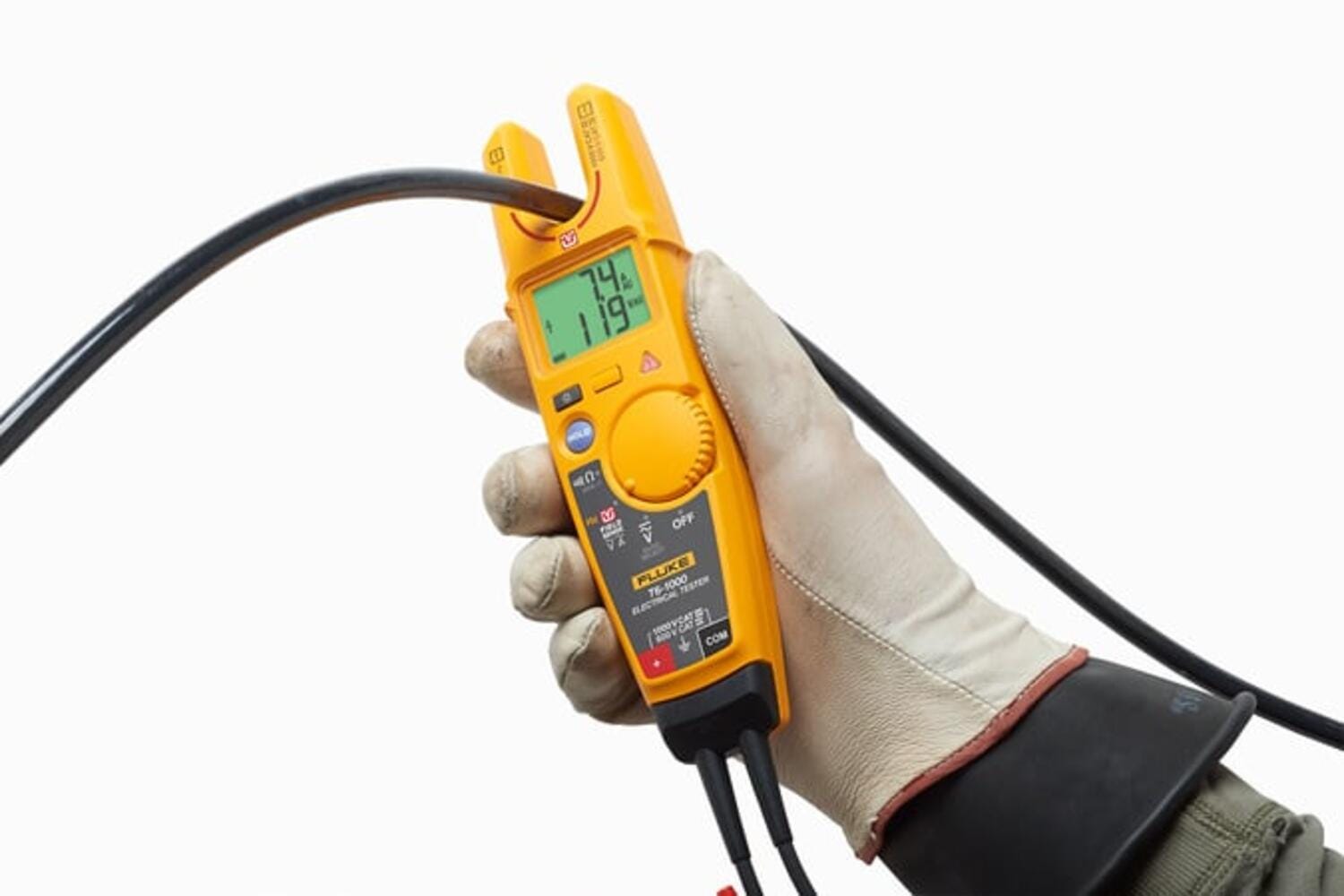

La lecture affiche simultanément tension et courant en FieldSense sur le T6-1000 ; la fréquence se sélectionne séparément.

Photo : Fluke — T6-1000

1 / 3

Le bouton HOLD, le rétroéclairage et les deux piles AA sont des détails utiles, mais ils ne déterminent pas l’achat. Je regarderais d’abord la possibilité réelle de faire passer le seul conducteur recherché dans 17,8 mm, puis les mesures qui nécessiteront malgré tout les cordons.

Quand la fourche apporte un gain concret

Dans une armoire de distribution, un moteur, une boîte de dérivation ou un équipement CVC, il existe des situations où la question est strictement : « quel courant circule ici et quelle tension alternative est associée à cette âme ? ». Quand le conducteur est accessible, isolé et clairement individualisé, la fourche évite de chercher deux points métalliques de mesure pour ce premier relevé.

Le T6-1000 affiche tension et courant simultanément en FieldSense. C’est utile pour comparer des départs, constater qu’un moteur prend une intensité inhabituelle ou distinguer une alimentation présente d’une alimentation sans charge. C’est aussi plus rapide qu’une mesure par pointes lorsqu’aucun autre diagnostic n’est nécessaire à cette étape.

La fourche ouverte a un autre intérêt : il n’y a pas de mâchoire à ouvrir avec un levier. En contrepartie, elle ne convient pas à un câble qui contient plusieurs conducteurs, à une barre, ni à une âme inaccessible. Une pince ampèremétrique dédiée peut être plus adaptée si le courant est la grandeur centrale, notamment quand la géométrie des conducteurs impose une mâchoire plus large ou une pince de fuite.

Il faut aussi séparer « plus rapide » de « plus sûr dans toute situation ». La suppression du contact métallique de la pointe réduit une exposition possible sur le point mesuré, mais elle ne supprime pas les risques de voisinage, d’arc, de mauvaise identification de circuit ou de contact avec d’autres pièces nues. La catégorie de mesure et les EPI se déterminent par l’environnement réel, l’analyse de risque et les consignes de l’entreprise.

Quand les pointes de mesure restent la bonne réponse

Le premier cas est le courant continu. La fourche FieldSense est une fonction alternative, dans une bande de fréquence spécifiée. Pour caractériser une alimentation DC, une batterie, un bus continu ou une polarité, les cordons et le mode V DC sont nécessaires. Le T6-1000 mesure le DC par contact jusqu’à 1 000 V selon Fluke, mais ce choix de fonction ne transforme pas l’opération en intervention sans risque.

Le deuxième cas est la mesure entre deux conducteurs : phase-neutre, phase-phase, ou comparaison de potentiel entre deux points. FieldSense lit un conducteur par rapport à une référence, pas une différence de potentiel entre deux pointes placées où l’on veut. La documentation Fluke demande d’ailleurs les cordons pour les mesures phase-phase.

Le troisième cas est un résultat qui paraît incohérent. Une tension basse, une valeur instable, une absence de lecture malgré un circuit supposé alimenté ou un conducteur difficile à isoler doit conduire à requalifier la situation, pas à répéter le geste jusqu’à obtenir le nombre espéré. Les cordons, le calibre approprié et un schéma compris donnent alors une information différente, souvent plus décisive.

Le quatrième cas est la recherche d’un défaut d’isolement. Le T6-1000 n’injecte pas la tension d’essai d’un mégohmmètre et ne donne pas une résistance d’isolement. Pour un moteur, une liaison ou une installation, la question « est-ce que l’isolant tient sous tension d’essai ? » relève d’un test d’isolement de moteur, avec un appareil dédié et une préparation hors tension.

Enfin, une mesure de terre ne se déduit pas de la présence d’un conducteur vert-jaune dans la fourche. Les méthodes de mesure de terre d’une maison dépendent du schéma de liaison à la terre et de la grandeur recherchée. Le T6-1000 peut constater une tension ou un courant, pas substituer une méthode de contrôle de prise de terre.

Catégories CAT : une enveloppe d’emploi, pas un score de sécurité

La fiche du T6-1000 indique 1 000 V CAT III et 600 V CAT IV. Ces catégories de mesure décrivent la capacité de l’appareil et de ses accessoires à supporter les surtensions transitoires prévues pour des environnements déterminés. Elles ne résument pas le risque d’une opération et ne remplacent ni le choix des EPI ni l’habilitation.

Dans les termes usuels, CAT III couvre les installations fixes et leurs distributions, tandis que CAT IV vise l’origine de l’installation et les environnements exposés à des transitoires plus sévères. Je ne déduirais jamais de la mention CAT IV qu’un point est mesurable sans analyse : il faut que l’appareil, ses cordons, ses pointes, leurs capuchons et leur état soient adaptés à la mesure envisagée.

La notice de référence demande de tenir le testeur derrière le garde-doigts, d’utiliser uniquement les pièces de rechange spécifiées et de ne pas toucher le conducteur pendant la mesure. Ces consignes comptent autant que le marquage sur la face avant. Un cordon endommagé, une isolation coupée ou une pointe inadaptée retire précisément la protection que la catégorie est censée exprimer.

La documentation Fluke donne une plage d’utilisation de −10 °C à +50 °C et une humidité relative maximale qui diminue avec la température. Sur site, condensation, eau, poussières conductrices, manque de recul ou pièces sous tension voisines peuvent imposer de reporter ou de faire réaliser la mesure selon une procédure adaptée. Un appareil homologué ne rend pas son environnement bénin.

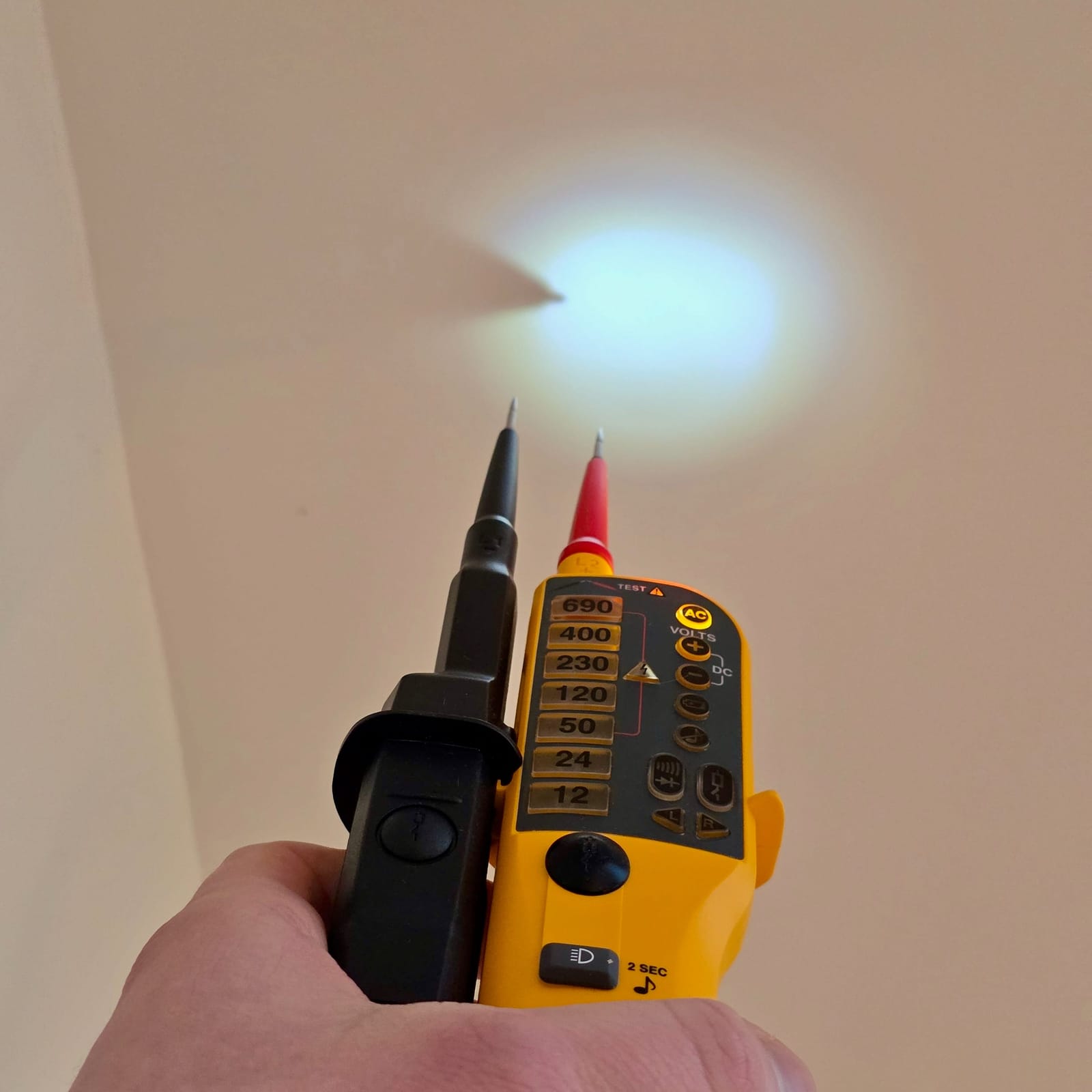

Pourquoi le T6-1000 ne remplace jamais un VAT

La confusion est dangereuse parce qu’un affichage vide peut être lu trop vite comme une absence de tension. Pourtant, FieldSense n’est spécifié qu’à partir de 16 V, dépend d’une référence capacitive et est conçu pour de la mesure sur conducteur unique. Le T6-1000 peut donc orienter un diagnostic, mais il ne constitue pas la vérification d’absence de tension nécessaire avant une intervention.

L’INRS distingue explicitement la VAT des appareils de mesurage et des détecteurs de tension. Sa brochure ED 6109 rappelle que la consignation électrique implique la séparation de toute source, la condamnation, l’identification de l’équipement puis la VAT. La vérification elle-même doit être traitée comme une opération sur installation sous tension, avec les mesures de prévention adaptées.

Promotelec rappelle également qu’un VAT se contrôle avant et après emploi. Ce point est irréconciliable avec l’idée de « tester vite avec la fourche et ouvrir ». Pour intervenir sur une partie d’installation, je retiendrais donc cette règle : le T6-1000 renseigne une mesure ; un VAT intervient dans une procédure de mise en sécurité.

Accessoires et achat : ce qui compte réellement

Le contenu de base comprend le testeur, les cordons attachés avec capuchons de sonde 4 mm amovibles et la documentation. Fluke liste notamment comme accessoires possibles le support ceinture H-T6, le support magnétique TPAK, les jeux de pointes TP1 ou TP38 selon le format recherché, les pinces crocodiles SureGrip et l’unité de preuve PRV240FS.

Je ne considérerais pas ces références comme un panier obligatoire. Le support magnétique peut dégager les mains lors d’un relevé autorisé. Des pinces adaptées peuvent rendre une mesure par cordons moins précaire lorsqu’une procédure la prévoit. L’unité de preuve est cohérente avec le contrôle d’un appareil dans le cadre où elle est prescrite. Aucun accessoire n’élargit pour autant le rôle du T6-1000 jusqu’à celui d’un VAT.

L’achat pertinent dépend donc de trois questions : les conducteurs à mesurer sont-ils régulièrement accessibles un par un, faut-il souvent associer courant et tension alternatifs, et dispose-t-on déjà d’un outillage de mesure cohérent pour le VAT, l’isolement et les contrôles d’installation ? Si la réponse à la première question est non, la valeur de la fourche chute rapidement.

Pour un contrôle d’état, je vérifierais l’intégrité du boîtier, la souplesse et l’isolant des cordons captifs, l’état des capuchons, le garde-doigts, le logement de piles et la lisibilité des marquages CAT. Une référence d’étalonnage ou une vérification documentée est plus utile qu’un boîtier visuellement propre. Fluke indique un cycle d’étalonnage d’un an dans sa fiche technique ; cela ne dispense pas du contrôle avant emploi prévu par l’organisation de travail.

Verdict décisionnel

Le T6-1000 est intéressant si l’objectif est précisément de relever tension, courant et fréquence alternatifs sur une âme isolée, sans amener une pointe sur la partie active pour ce relevé. La lecture simultanée tension-courant, l’ouverture de 17,8 mm et la conservation de cordons pour les mesures conventionnelles en font un outil de diagnostic ciblé.

Je ne le choisirais pas comme appareil unique si la priorité est le contrôle d’installation, la mesure de fuite, le courant continu, l’isolement, la terre ou la sécurité avant travaux. Ces besoins exigent des appareils et méthodes dédiés. Le meilleur achat n’est donc pas « la fourche la plus pratique », mais un ensemble où chaque outil garde son rôle.
