Pince ampèremétrique Fluke : 323, 324, 376 FC et fuite

Une pince ampèremétrique ne se choisit pas au diamètre de sa mâchoire ni au plus grand nombre affiché sur la boîte. La décision commence par la question de mesure. Un courant de charge alternatif sur un départ, un courant continu, un faisceau trop serré pour une pince rigide ou une recherche de courant de fuite ne demandent ni la même géométrie ni la même résolution.

Dans la gamme Fluke, le 323 est une pince de courant alternatif simple. Le 324 reste proche mais ajoute température, capacité et rétroéclairage ; Fluke l’indique désormais comme non vendu. Le 376 FC couvre le courant alternatif et continu, la mesure de démarrage, le filtre VFD et une sonde souple iFlex. Le 369 FC n’est pas une version plus grande des précédentes : son travail est de détecter du courant de fuite alternatif à partir de très faibles valeurs.

Je ne présente donc pas ces quatre appareils comme une montée de gamme linéaire. Je choisis d’abord la pince qui peut répondre à la question sans transformer un affichage en diagnostic complet. La comparaison Fluke 117 ou 179 traite le même principe côté multimètres : une fonction ne vaut que si elle apporte une information qui change la décision suivante.

Réponse directe : quatre pinces pour quatre questions de terrain

Je retiens le Fluke 323 lorsqu’il faut lire un courant alternatif de charge, compléter ce relevé par une tension AC ou DC, une résistance ou une continuité, sans attendre de l’appareil le courant continu, la capacité, la température ou une lecture en milliampères de fuite. La fiche Fluke annonce 400 A AC, 600 V AC/DC, la réponse True RMS, une ouverture de 30 mm, CAT III 600 V et CAT IV 300 V.

Le Fluke 324 ne devient pertinent que si la mesure de température par contact ou la capacité répondent réellement à un diagnostic. Il garde le courant AC jusqu’à 400 A et 600 V AC/DC, mais ajoute une gamme de capacité jusqu’à 1 000 µF, une température de contact de −10 à 400 °C et un écran rétroéclairé. Fluke indique toutefois que la référence n’est plus vendue et suggère le 325 ; je ne suppose donc ni disponibilité, ni prix, ni équivalence exacte avec une version actuelle.

Le Fluke 376 FC prend le relais quand le courant continu, une intensité plus élevée, un moteur avec démarrage à observer ou un conducteur trop encombrant sont dans le périmètre. Par mâchoire, sa documentation annonce 999,9 A AC et DC. Avec l’iFlex fournie, la mesure monte à 2 500 A AC et peut entourer un conducteur que la mâchoire de 34 mm ne peut pas recevoir. Cette souplesse apporte aussi une condition de mesure précise : le conducteur doit être placé près du centre de la boucle pour rester dans l’incertitude annoncée.

Le Fluke 369 FC se choisit pour autre chose : du courant de fuite AC sur un ensemble de conducteurs. Ses plages commencent à 3 mA avec une résolution de 0,001 mA, soit 1 µA, jusqu’à 60 A. Je ne le substitue pas à une pince de charge. Une phase seule dans sa mâchoire donne le courant de ce conducteur ; phase et neutre du même circuit ensemble peuvent révéler le déséquilibre qui part vers une terre ou un autre chemin.

Une pince compte le champ magnétique créé par le courant qui traverse sa boucle. C’est pourquoi le principe de base reste le même sur ces références : je place un seul conducteur dans la mâchoire quand je cherche le courant de charge d’un circuit. Enfermer phase et neutre ensemble annule largement leurs champs opposés et ne donne plus le courant consommé par le récepteur.

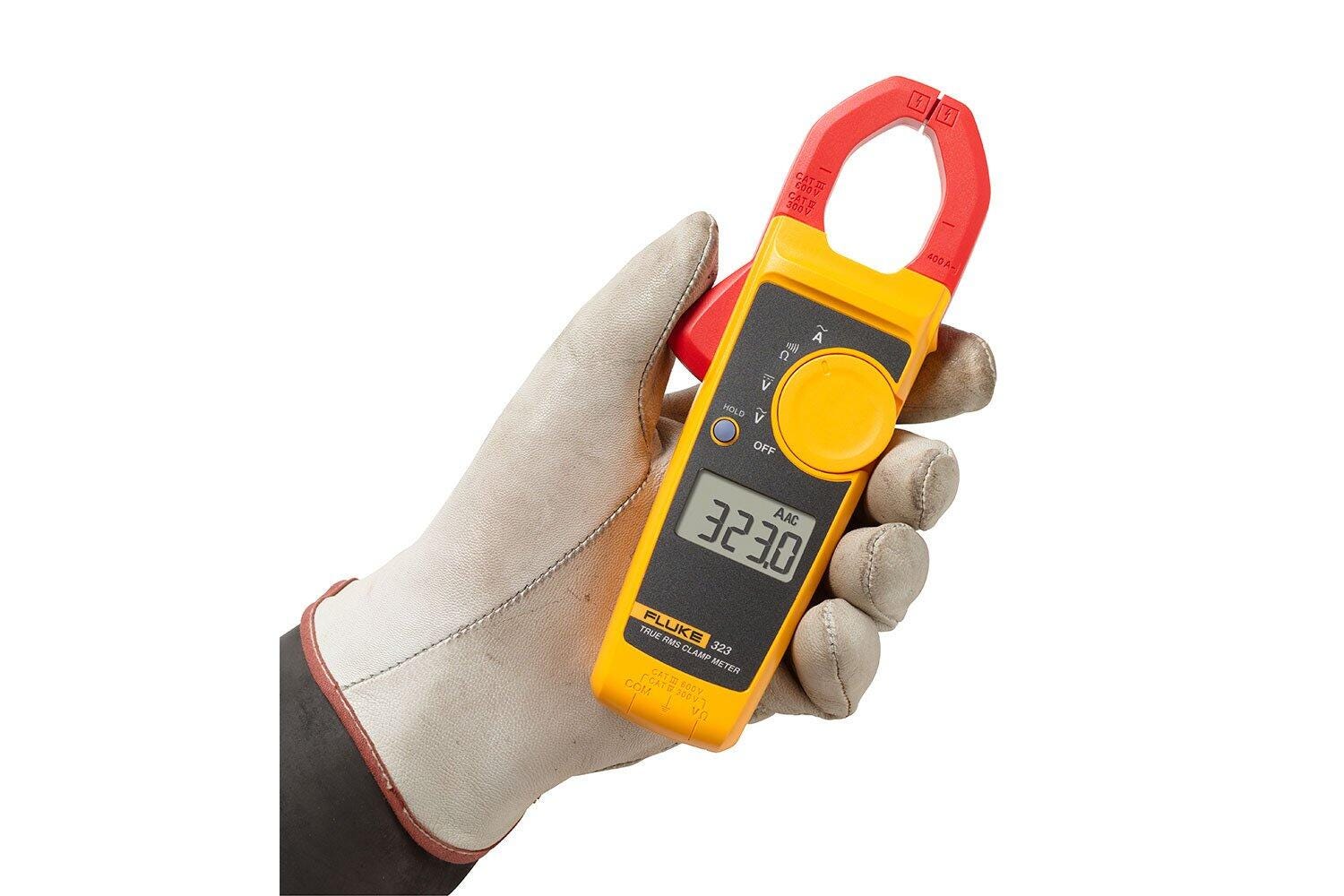

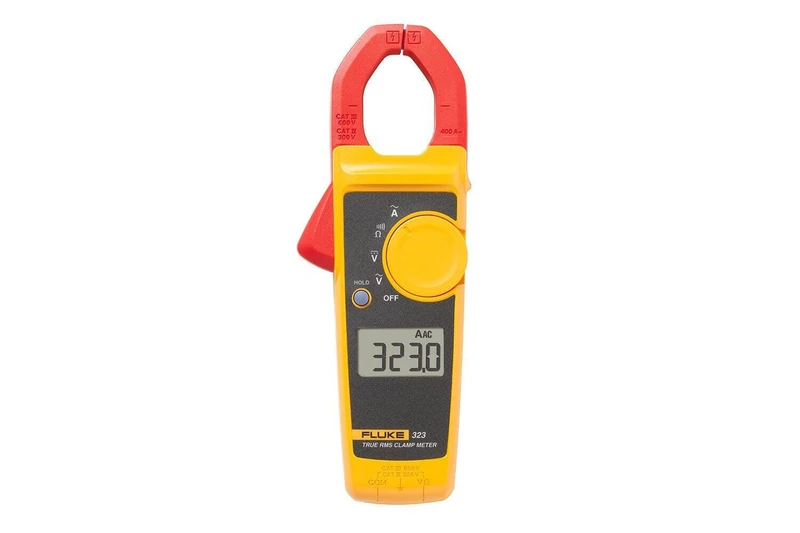

Fluke 323 : le choix direct pour du courant alternatif, avec un périmètre court

Le 323 est utile parce qu’il évite d’ouvrir le circuit pour insérer un multimètre en série. Sur une alimentation, un radiateur, un ballon d’eau chaude ou une commande, la pince permet de relever le courant alternatif autour du conducteur accessible. Le geste est plus simple qu’une mesure par cordons en ampèremètre, mais il ne dispense pas d’identifier le départ ni de savoir ce que doit consommer l’équipement.

Fluke donne une plage de 400,0 A AC, avec une précision de ±(2 % + 5 chiffres) de 45 à 65 Hz, puis ±(2,5 % + 5 chiffres) jusqu’à 400 Hz. Ce dernier détail compte sur une mesure qui s’écarte de 50 Hz : la précision n’est pas une propriété figée du boîtier. Le 323 est bien annoncé True RMS pour courant et tension AC. Cela aide à mesurer des signaux non sinusoïdaux dans ses limites documentées, mais ne transforme pas une lecture sur variateur ou alimentation électronique en diagnostic de compatibilité.

La partie multimètre reste volontairement limitée : tension jusqu’à 600 V AC/DC, résistance 400 Ω et 4 000 Ω, continuité à 70 Ω ou moins, maintien d’affichage. Fluke n’indique ni capacité, ni fréquence, ni température, ni courant DC, ni rétroéclairage sur cette référence. Je préfère cette liste négative à une fausse polyvalence : si l’une de ces mesures est indispensable, le 323 n’est pas l’outil à compléter par une estimation.

La sécurité est donnée CAT III 600 V et CAT IV 300 V. Je lis toujours cette catégorie avec la tension, les cordons et le point de mesure. Un appareil marqué CAT IV 300 V ne devient pas CAT IV 600 V parce qu’il mesure 600 V dans une autre catégorie. Pour les points proches de l’origine d’installation ou les environnements sévères, je compare le marquage complet à la situation réelle, comme pour un Fluke T6-1000 ou un multimètre.

La mâchoire ne sert pas à entourer une gaine, un câble complet ou un faisceau sans savoir quelles âmes elle enferme. Si plusieurs conducteurs sont présents, la première étape reste de libérer ou d’identifier l’âme pertinente dans des conditions compatibles avec l’intervention. Une pince posée autour d’un ensemble indifférencié ne fournit pas une mesure que je peux relier proprement à un disjoncteur ou à un récepteur.

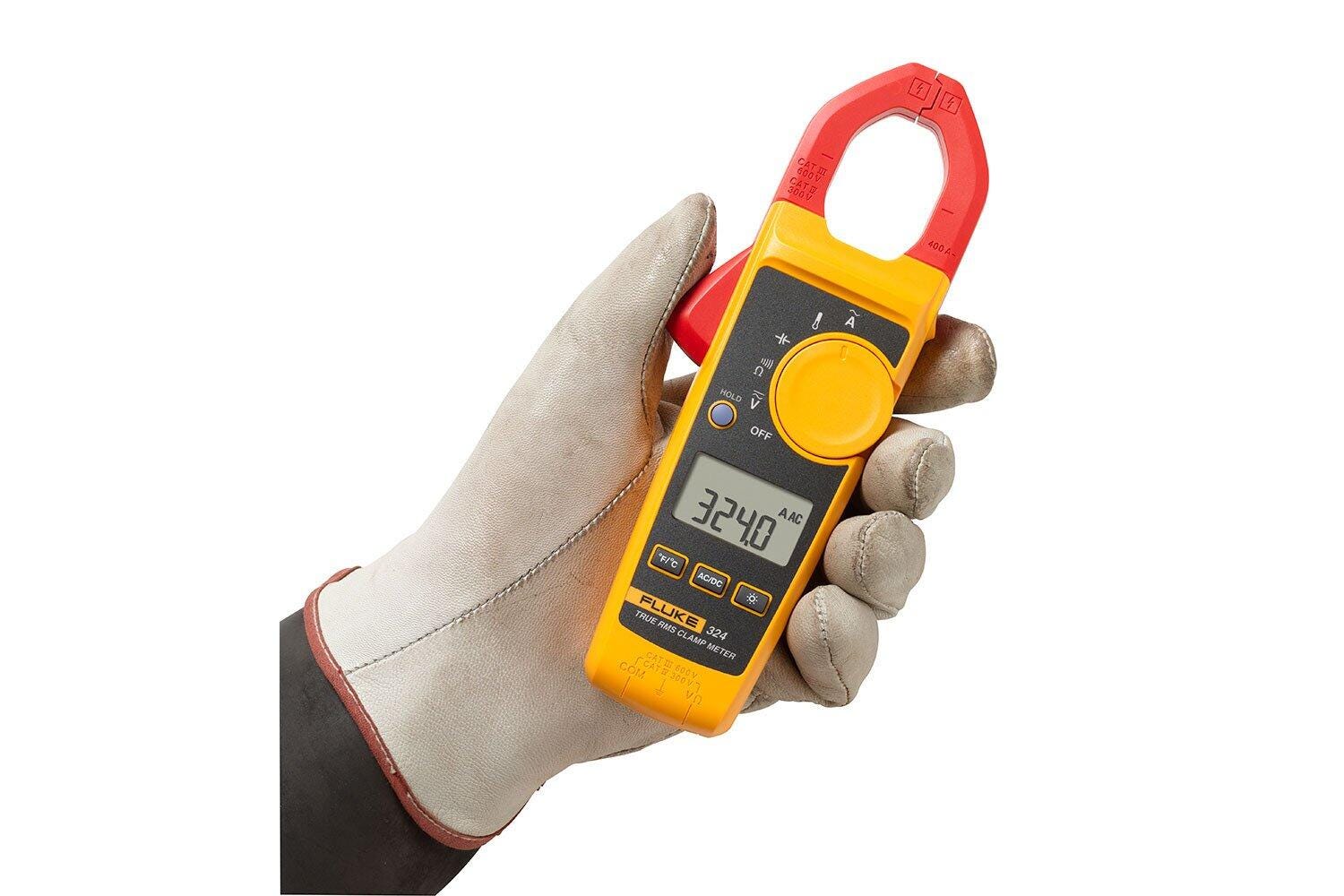

Fluke 324 : mêmes bases, température et capacité, mais référence arrêtée

Le 324 partage la géométrie compacte de la série 320 : 207 × 75 × 34 mm, une ouverture maximale de 30 mm et une catégorie CAT III 600 V/CAT IV 300 V. Pour le courant AC, Fluke annonce deux plages, 40,00 A et 400,0 A, avec ±(1,5 % + 5 chiffres) de 45 à 400 Hz et une note de sensibilité de position. Une valeur lue près de la limite de mâchoire n’a donc pas le même statut qu’un conducteur bien centré.

Ce qui le distingue du 323 est mesurable. La continuité est annoncée à 30 Ω ou moins, alors que le 323 est donné à 70 Ω ou moins. Il ajoute deux gammes de capacité, de 0 à 100,0 µF puis de 100,0 à 1 000 µF, ainsi qu’une température de contact de −10,0 à 400,0 °C. L’écran rétroéclairé est également documenté. Il ne mesure pas le courant continu par mâchoire et aucune mesure de fréquence n’est indiquée sur la fiche.

La capacité peut aider à vérifier un condensateur démonté et déchargé, à condition de lire la valeur nominale et les tolérances du composant. Elle ne suffit pas à conclure que le moteur ou la commande fonctionnera en charge. Le guide sur le contrôle d’un condensateur de volet roulant sépare justement la mesure hors tension de la recherche de panne du système complet.

La température par sonde demande la même retenue. Une température de contact est liée à la sonde, à son point d’appui et au temps de stabilisation. Elle ne remplace pas une inspection thermique d’un tableau, surtout si le risque concerne une connexion qui chauffe sous charge. Pour ce besoin, une caméra ou une procédure de mesure adaptée peut être plus pertinente qu’une valeur ponctuelle sur une surface refroidie.

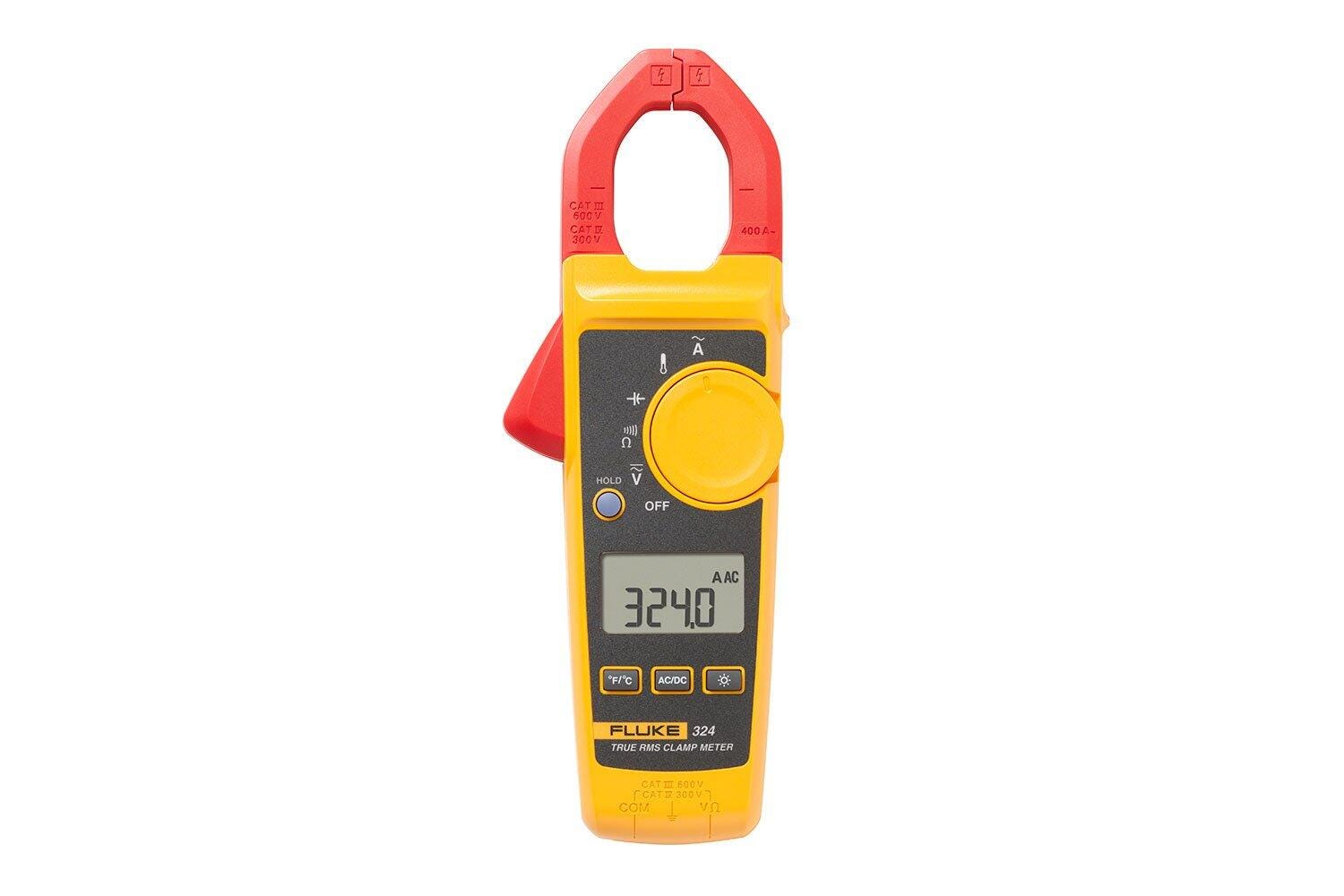

Cette vue permet de différencier les fonctions ajoutées du 324, sans déduire de la silhouette très proche de la série 320 une équivalence de mesures entre toutes ses références.

La page Fluke du 324 précise qu’il n’est plus vendu ou a été reclassé, et renvoie vers le 325. Je le conserve dans ce comparatif parce que sa référence est recherchée, mais je ne le recommande pas sur la seule base de ses fonctions supplémentaires. Un matériel arrêté impose de vérifier l’état, les accessoires, l’origine et la disponibilité de réparation avant un achat d’occasion ; ce sont des questions distinctes de la fiche technique.

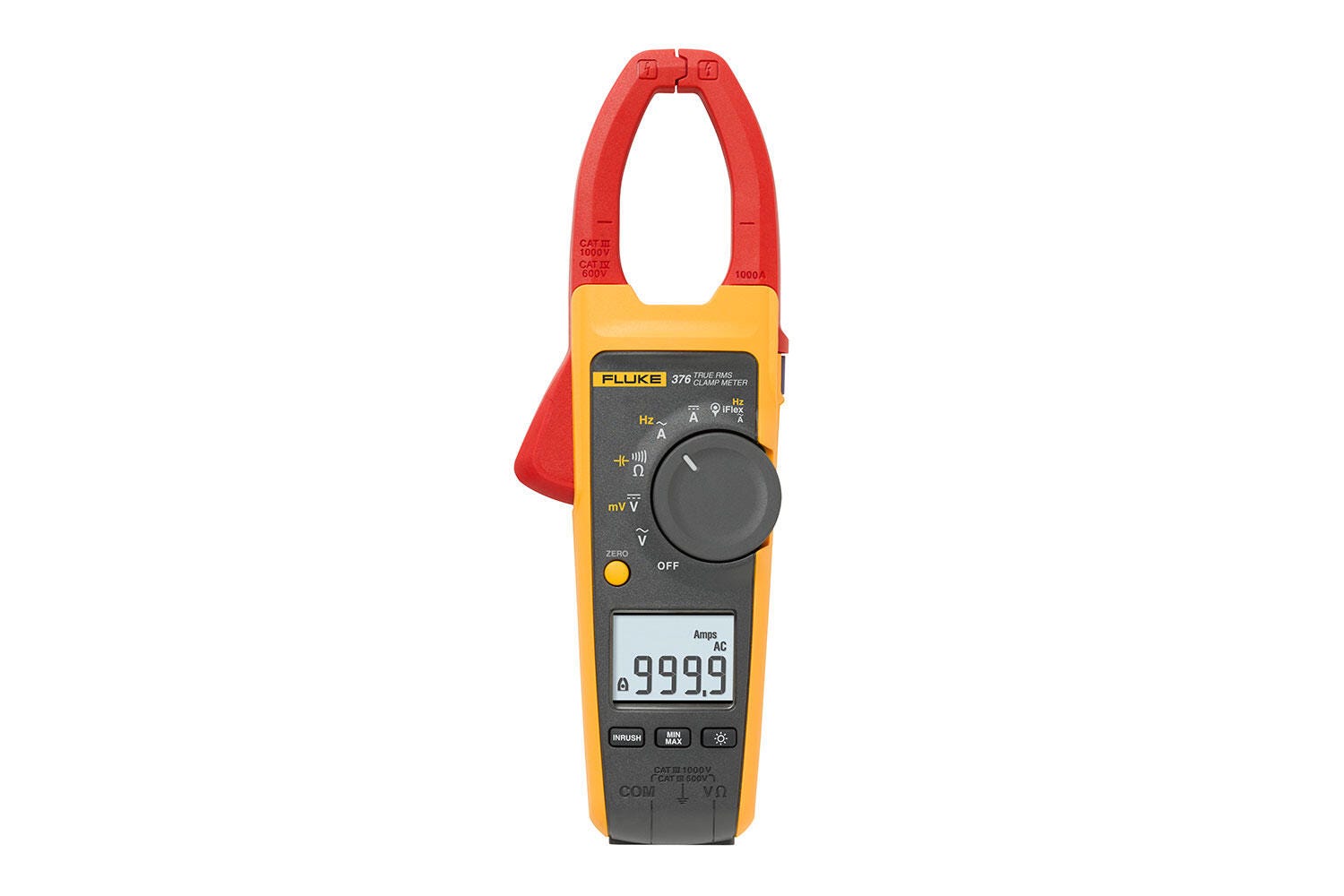

Fluke 376 FC : quand le courant continu et l’iFlex changent la méthode

Le 376 FC se distingue d’abord par son courant continu. La fiche officielle annonce 999,9 A DC par mâchoire avec une résolution de 0,1 A et une précision de ±(2 % + 5 chiffres). Le 323 et le 324 n’ont pas cette fonction. Sur une installation photovoltaïque, une batterie ou un équipement à alimentation continue, ce n’est pas une option de confort : c’est la différence entre pouvoir mesurer le courant avec cette pince ou devoir prendre un appareil conçu pour le continu.

En alternatif, la mâchoire atteint aussi 999,9 A. Fluke annonce ±(2 % + 5 chiffres) de 10 à 100 Hz, puis ±(2,5 % + 5 chiffres) de 100 à 500 Hz. Le 376 FC ajoute un filtre passe-bas VFD pour les entraînements moteur, des relevés minimum, maximum et moyenne, ainsi qu’une mesure de démarrage. Je les vois comme des outils de diagnostic de variation, pas comme une explication automatique d’une panne : il faut encore savoir quel moteur, quel mode de fonctionnement et quelle protection sont examinés.

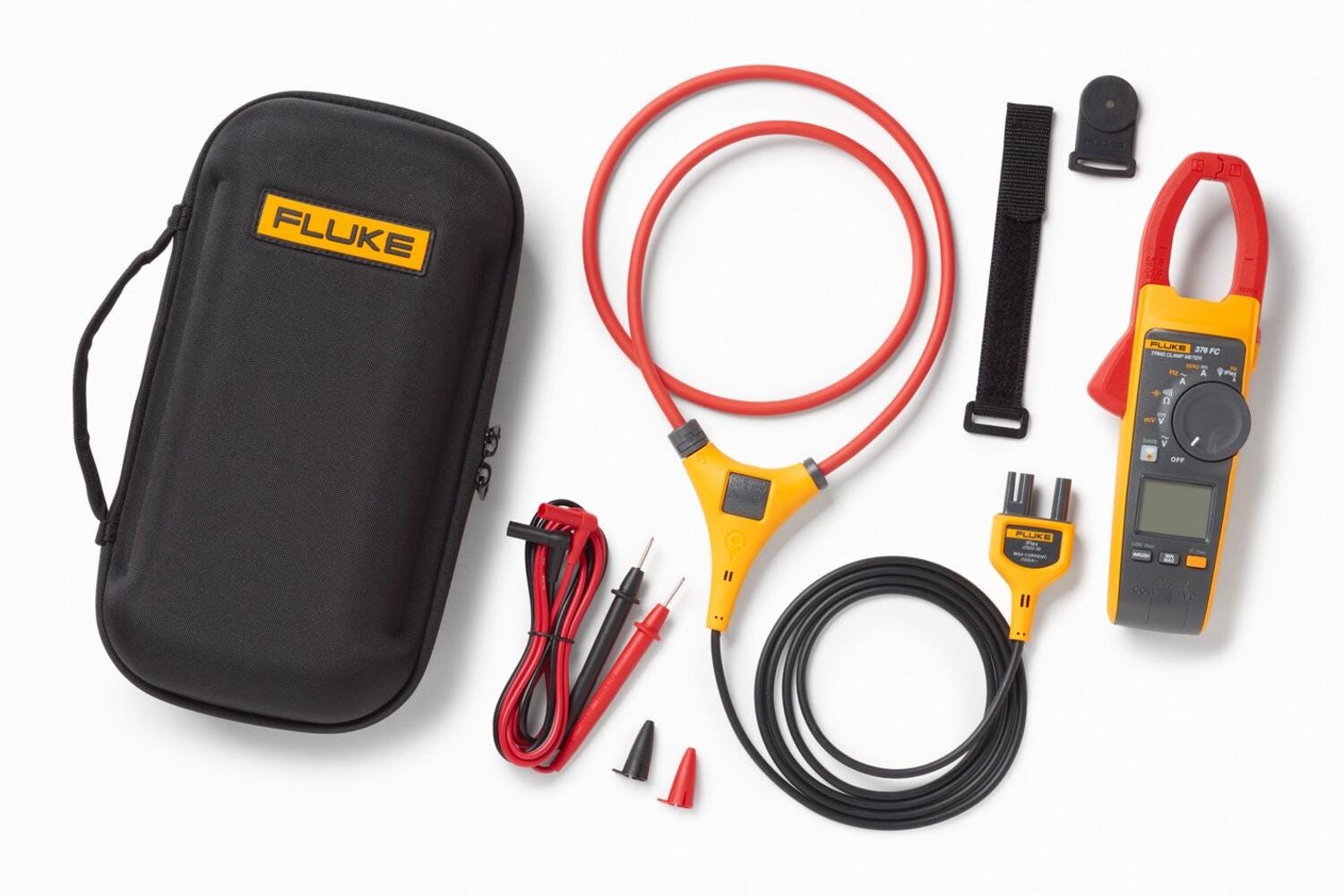

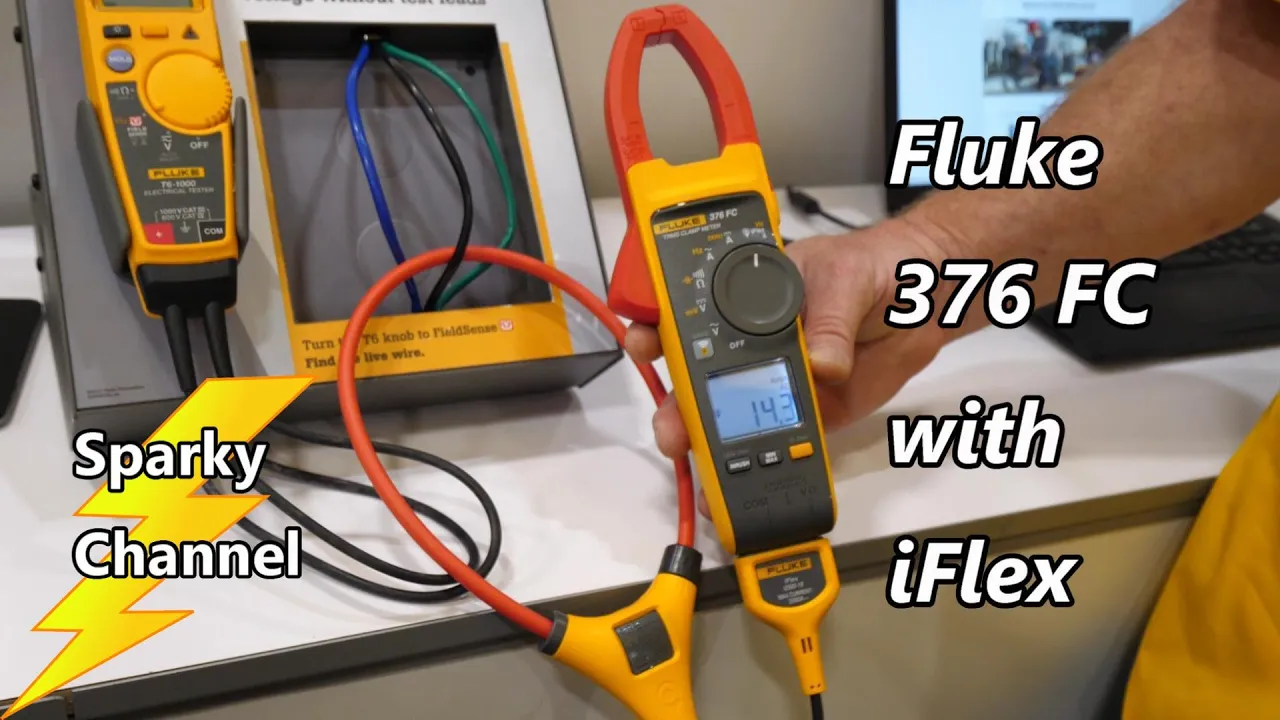

L’iFlex répond à un problème d’accès. La sonde flexible de 7,5 mm de diamètre entoure un conducteur ou un ensemble de conducteurs que la mâchoire rigide de 34 mm ne peut pas saisir. La version fournie selon kit fait 18 ou 36 pouces, soit une longueur de 1,8 m entre la tête et le connecteur électronique pour la référence 18 pouces décrite par Fluke. Elle élargit la gamme à 2 500 A AC, avec une résolution de 0,1 A jusqu’à 999,9 A puis de 1 A au-delà.

Cette souplesse a une limite métrologique affichée noir sur blanc. Fluke indique que la précision de l’iFlex dépend d’un conducteur principal centré, de la température de fonctionnement et de l’absence de champ électrique ou magnétique externe. Son tableau de position ajoute une erreur avec l’éloignement : l’optimum du modèle 18 pouces est à 35,6 mm, l’erreur monte à ±1 % à 50,8 mm puis ±2 % à 63,5 mm. Une boucle refermée sans vérifier la position ne donne donc pas la même confiance qu’une boucle placée comme demandé.

La mesure par iFlex n’est pas un moyen de mesurer n’importe quel câble globalement. Pour le courant de charge d’un circuit, une seule âme active doit être entourée. Pour une mesure de fuite, la logique est inverse et l’on entoure ensemble tous les conducteurs actifs du même circuit. Mélanger ces deux usages donne des résultats très différents, même avec une sonde correctement fermée.

Le 376 FC est annoncé CAT III 1 000 V/CAT IV 600 V, avec une tension maximale de 1 000 V entre une borne et la terre. Les cordons TL75 sont inclus dans le kit, avec la sonde iFlex, une sangle TPAK, deux piles AA et une sacoche. Ces éléments ne doivent pas être remplacés par des accessoires de catégorie inférieure au point de mesure. Le marquage de l’instrument seul ne protège pas une chaîne de mesure dont les pointes ou cordons ne suivent pas.

Courant de fuite : pourquoi le 369 FC ne s’emploie pas comme un 323

Un courant de fuite est la part du courant qui ne revient pas par le conducteur prévu du circuit. Sur un départ monophasé, une pince de fuite placée autour de phase et neutre ensemble mesure leur somme vectorielle. En fonctionnement normal, les courants opposés se compensent presque. Un écart peut correspondre à un courant vers le conducteur de protection, une masse, la terre ou un autre chemin ; sa cause reste à identifier.

Cette configuration est l’inverse de la mesure de charge. Avec un 323 ou un 376 FC, j’entoure une phase seule pour savoir combien le récepteur appelle. Avec un 369 FC, j’entoure tous les conducteurs actifs du même départ, sans le conducteur de protection, pour chercher ce qui ne revient pas par le chemin attendu. Entourer uniquement la phase avec le 369 donne le courant de charge, mais son intérêt spécifique, sa résolution et son blindage ne sont alors pas utilisés pour leur objet.

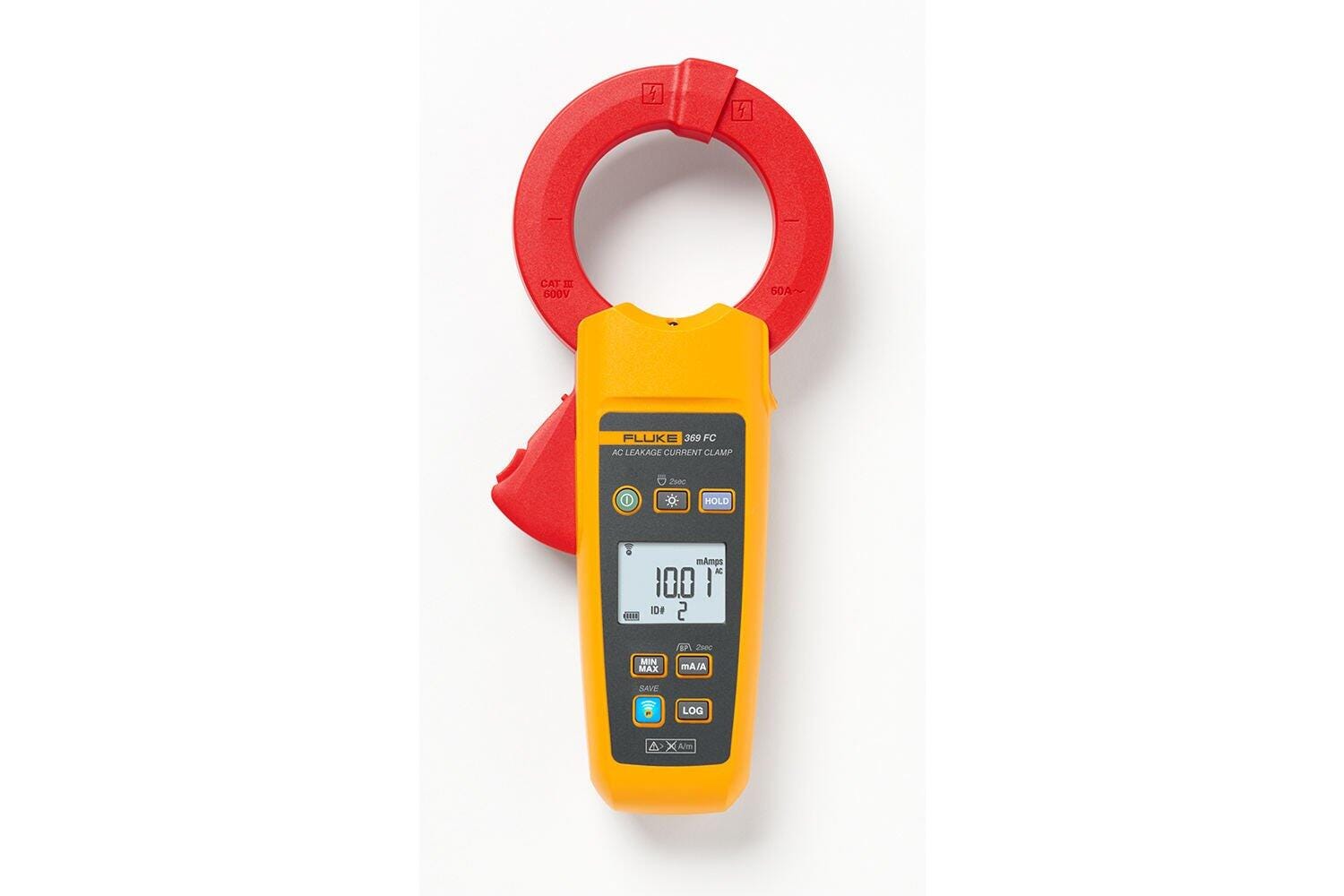

Le 369 FC est True RMS, avec des gammes de 3 mA, 30 mA, 300 mA, 3 A, 30 A et 60 A. La fiche donne une fréquence de 40 Hz à 1 kHz, un filtre réglable, une mâchoire de 61 mm et la connectivité Fluke Connect. Le filtre activé est spécifié de 40 à 70 Hz, le filtre désactivé de 40 Hz à 1 kHz. Cette distinction doit suivre le signal recherché : activer un filtre pour obtenir un chiffre plus calme n’est pas une preuve que le phénomène non filtré a disparu.

Je ne mets pas une valeur de fuite en regard du seul calibre d’un différentiel pour conclure à une panne. Une mesure est un point de départ : elle doit être associée au circuit, à l’état des récepteurs, aux moments de déclenchement et aux opérations d’isolement prévues. Le guide sur la recherche d’une fuite de courant dans une maison développe cette méthode de réduction du périmètre sans confondre courant de fuite, consommation permanente et défaut avéré.

Le 369 FC peut enregistrer jusqu’à 65 000 points dans sa mémoire interne et transmettre via Fluke Connect. C’est utile quand un déclenchement est intermittent, parce qu’une série de valeurs contextualisée vaut mieux qu’une unique lecture prise après l’incident. La mémoire ne désigne pourtant pas le récepteur fautif. Une tendance demande encore des repères d’heure, de circuits en service et de conditions identiques pour devenir exploitable.

True RMS, plage et mâchoire : trois limites qui ne se remplacent pas

Les 323, 324, 376 FC et 369 FC sont documentés True RMS dans leurs périmètres respectifs. La fonction compte lorsqu’une forme d’onde n’est pas une sinusoïde propre, par exemple avec certains variateurs, alimentations à découpage ou équipements électroniques. Je conserve cependant la plage de fréquence publiée : True RMS ne signifie pas que toute fréquence, tout facteur de crête ou tout signal perturbé est couvert sans condition.

La plage doit aussi être lue avec sa résolution. Le 323 affiche 400,0 A AC, mais ne mesure pas une fuite de quelques milliampères. Le 369 FC commence ses gammes à 3 mA et descend à 1 µA de résolution, mais se limite au courant alternatif et à 60 A. Le 376 FC couvre la puissance et le DC, mais une iFlex n’est pas l’outil de référence pour visualiser une fuite minuscule sur un départ. La bonne pince n’est pas celle qui cumule les chiffres ; c’est celle dont la plage recouvre la grandeur utile avec la résolution utile.

Enfin, une ouverture de mâchoire ne décrit que l’accès mécanique. Le 323 et le 324 sont à 30 mm, le 376 FC à 34 mm et le 369 FC à 61 mm. Une grande mâchoire facilite le passage de conducteurs imposants, mais elle n’autorise pas à entourer n’importe quel faisceau. Je commence par déterminer si je dois isoler une âme ou additionner les actifs d’un même départ. Ce choix donne le montage avant de choisir le diamètre.

• 323 : courant AC, tension, résistance et continuité quand la mesure reste dans 400 A AC et 30 mm de mâchoire.
• 324 : mêmes usages de base, avec capacité, température et rétroéclairage documentés, mais référence annoncée non vendue par Fluke.
• 376 FC : courant AC/DC, démarrage, filtre VFD et iFlex lorsque l’accès ou le courant continu le justifient.
• 369 FC : investigation de fuite AC quand la résolution milliamps et le montage autour des conducteurs actifs sont nécessaires.

Pince, VAT et consignation : trois rôles qui ne se confondent pas

Une pince est faite pour mesurer dans les conditions prévues par son fabricant. Elle ne rend pas une partie d’installation sûre à ouvrir. L’article R4544-5 du Code du travail impose qu’une partie sur laquelle des travaux hors tension sont réalisés soit préalablement identifiée et consignée de sorte qu’aucune tension ne subsiste, ne puisse apparaître ou réapparaître pendant les travaux.

L’INRS précise que la vérification d’absence de tension doit être faite au lieu de travail sur chacun des conducteurs actifs, neutre compris, au moyen d’un appareil spécialement conçu à cette fin. Le document ajoute qu’un voltmètre et un détecteur de tension ne sont pas des VAT. Cette distinction vise aussi une pince munie de cordons : elle peut mesurer une tension, mais elle n’est pas un vérificateur d’absence de tension.

Le Catu DT-300 est un exemple de VAT dédié. Le 323, le 324, le 376 FC et le 369 FC ont chacun leur rôle de mesure avant, pendant ou après une opération préparée, mais aucun n’absorbe la séquence de consignation. L’iFlex n’y change rien : un accès plus facile au conducteur ne modifie ni le risque électrique ni la procédure requise.

Cette séparation évite une dérive fréquente dans les comparatifs : comparer des catégories de sécurité, une grande plage de tension et une fonction sans contact comme si elles dispensaient d’une méthode. Les catégories indiquent le domaine de mesure défini pour l’instrument. Elles ne constituent pas une autorisation de travailler sous tension et ne remplacent ni l’habilitation ni les protections liées à l’opération.

Le choix que je ferais selon le besoin réel

Je pars sur le 323 pour une pince compacte de courant alternatif lorsque je n’ai pas besoin de température, capacité, DC ou fuite. Son périmètre est limité mais lisible. Un courant de charge mesuré sur une phase isolée, complété au besoin par tension et continuité, suffit souvent à poser une première question pertinente sur un départ ou un récepteur.

Je considère le 324 si une mesure de capacité ou de température de contact est réellement intégrée à la routine et si l’appareil disponible est vérifié. Comme Fluke le signale non vendu, je ne le traite pas comme une recommandation d’achat neuf. Ses capacités ne remplacent pas les outils ou méthodes spécialisés requis par un essai d’isolement, un diagnostic de chauffe ou une vérification de sécurité.

Je choisis le 376 FC lorsque le courant continu, les variations au démarrage, un environnement moteur ou l’accès par iFlex sont au centre du besoin. Sa polyvalence a du sens si les conditions de plage et de position sont respectées. Pour un seul courant AC de 50 Hz sur un conducteur accessible, elle n’apporte pas automatiquement une information meilleure qu’un 323 ; elle apporte davantage de possibilités.

Je réserve le 369 FC à la recherche de fuite et au suivi de valeurs faibles. Sa résolution, son filtre et sa mémoire servent lorsque le montage autour de tous les actifs rend le déséquilibre mesurable. Si un interrupteur différentiel déclenche sans raison apparente, la pince de fuite peut aider à organiser l’investigation, mais elle ne remplace pas l’isolement des circuits ni l’examen des appareils concernés.

Questions fréquentes sur les pinces ampèremétriques Fluke
