Trouver fuite de courant maison : méthode sûre

Une fuite de courant dans une maison se repère souvent par un symptôme banal : le différentiel coupe, parfois tout de suite, parfois après vingt minutes, parfois seulement quand il pleut.

Le piège consiste à chercher “le disjoncteur qui saute” sans distinguer les protections. Un disjoncteur divisionnaire qui coupe parle de surcharge ou de court-circuit. Un interrupteur différentiel 30 mA qui coupe parle plutôt d’un courant qui s’échappe vers la terre.

Ce guide donne une méthode de tri utilisable à la maison, sans ouvrir un tableau sous tension et sans jouer à l’électricien. Il sert à séparer les cas simples, comme un lave-linge en défaut, des cas où il faut arrêter les essais.

Ce qu’on appelle fuite de courant

Dans un circuit sain, le courant arrive par la phase et revient par le neutre. Le différentiel compare les deux en permanence. Si une partie du courant ne revient pas, il suppose qu’elle part ailleurs : vers la terre, une carcasse métallique, une zone humide, ou dans le pire cas une personne.

Legrand résume le principe : l’interrupteur différentiel coupe lorsqu’il détecte une fuite supérieure à sa sensibilité, généralement 30 mA. Les causes citées sont les appareils défectueux, un câble desserré ou l’humidité infiltrée.

Ce n’est pas forcément spectaculaire. Il peut ne rien sentir, ne rien voir au tableau, ne pas identifier le brûlé. Une fuite de courant peut être faible, intermittente et pourtant assez nette pour faire tomber un 30 mA.

Différentiel, disjoncteur, général : ne pas mélanger

Avant de chercher la fuite, il faut savoir ce qui a coupé. C’est le premier tri.

Le premier tri se fait sur la forme du module et son bouton de test :

1 Bouton de test marqué T Bouton de test marqué T 2 Marquage IΔn 30 mA Marquage IΔn 30 mA 3 Disjoncteur divisionnaire C16 Disjoncteur divisionnaire C16

Interrupteur différentiel 30 mA

Le module large surveille la fuite vers la terre ; les modules étroits ne surveillent chacun qu’un circuit.

1. 1 Bouton de test marqué T
2. 2 Marquage IΔn 30 mA
3. 3 Disjoncteur divisionnaire C16

Si c’est un petit disjoncteur C16 ou C20 qui tombe, l’article disjoncteur qui ne se réarme pas sera plus direct. Si c’est le différentiel en tête de rangée, la suite est la bonne méthode.

Méthode simple depuis le tableau

La méthode maison doit rester hors tension côté manipulation. On ne dépose pas les capots, on ne touche pas les bornes, on ne met pas les doigts dans le tableau. On utilise seulement les manettes accessibles.

Si le différentiel tient quand le circuit est vide, la fuite vient probablement d’un appareil branché. Si le différentiel coupe encore, le défaut est plutôt dans le câblage fixe, une prise, un luminaire, une boîte de dérivation ou un extérieur.

1 Manette en position haute Manette en position haute

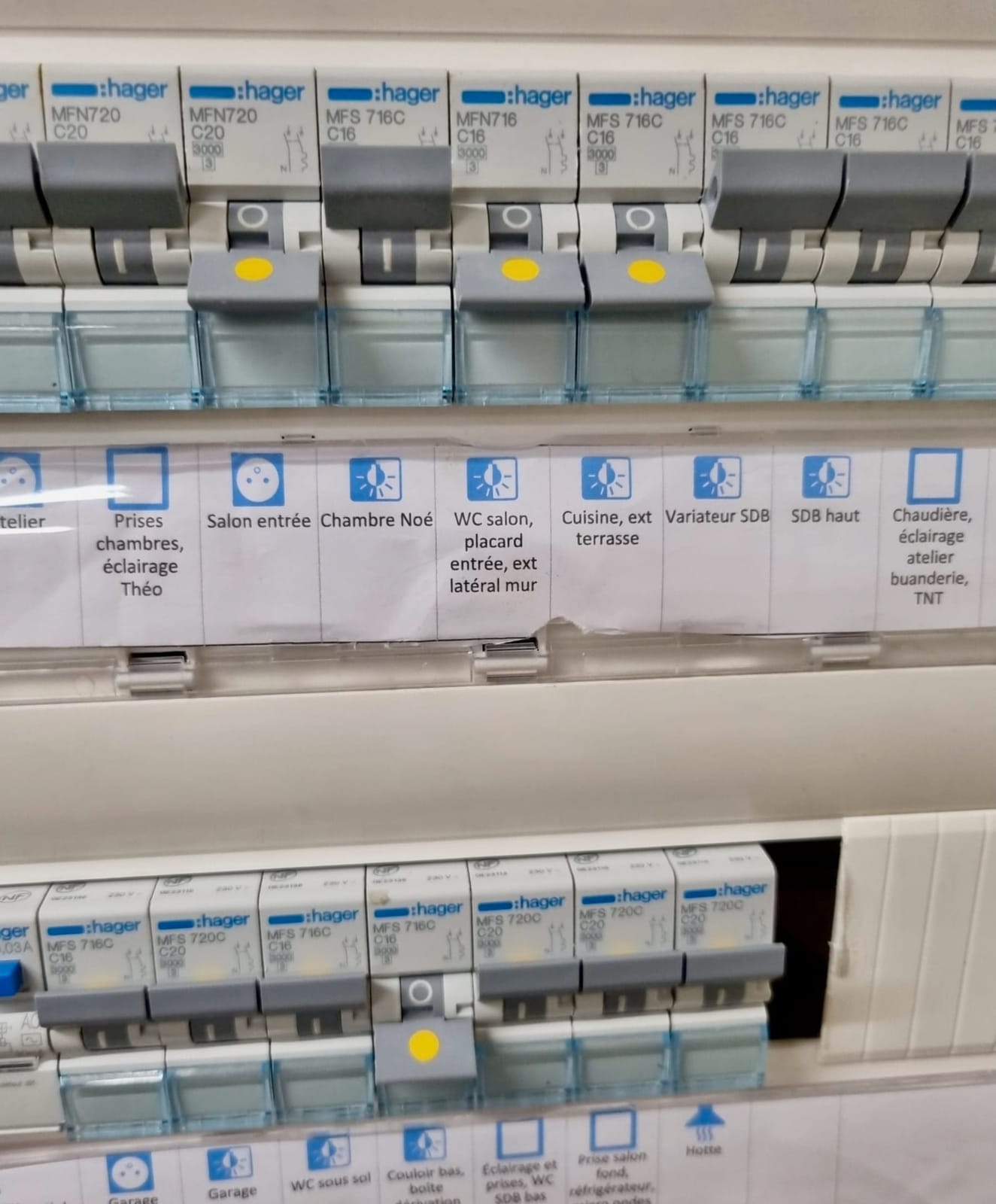

Tri des circuits au tableau

Repérez la position des manettes : baissez les circuits de la rangée, puis remontez-les un par un pour isoler celui qui fait recouper le différentiel.

Cette méthode ressemble au diagnostic d’une panne électrique qui revient, mais elle évite une erreur courante : réarmer toute la maison sans noter quel circuit a provoqué la coupure.

Appareils qui fuient le plus souvent

Dans une maison habitée, la fuite vient souvent d’un appareil qui a de l’eau, de la chaleur ou un moteur. Les résistances chauffantes vieillissent mal. Les circuits extérieurs prennent l’humidité. Les rallonges oubliées au garage finissent en panne intermittente.

• Chauffe-eau : résistance entartrée ou percée, déclenchement fréquent pendant la chauffe ou en heures creuses.
• Lave-linge et lave-vaisselle : résistance, pompe, moteur ou faisceau humide, souvent au milieu du cycle.
• Four et plaque : fuite à chaud, isolant fatigué, bornier abîmé ou humidité après nettoyage.
• Frigo et congélateur : compresseur, dégivrage, câble pincé ou fuite faible qui déclenche par moments.
• Piscine, pompe, portail, éclairage extérieur : défaut qui apparaît avec la pluie, la rosée ou une boîte mal étanche.
• Multiprise et rallonge : câble écrasé, prise brûlée, poussière humide, bricolage temporaire devenu permanent.

Le test simple consiste à débrancher tout ce qui est accessible sur le circuit suspect. Puis vous rebranchez les appareils un par un, avec un délai suffisant si la panne se produit à chaud.

Un chauffe-eau peut ne pas faire couper immédiatement. Il peut déclencher seulement quand sa résistance chauffe. Dans ce cas, le lien avec le contacteur heures creuses aide à comprendre pourquoi la coupure arrive la nuit.

Humidité : la panne qui rend fou

Les fuites de courant les plus pénibles ne sont pas toujours les plus fortes. Ce sont celles qui apparaissent après pluie, nettoyage, gel, condensation ou retour du chauffage.

Un luminaire extérieur peut fonctionner tout l’été puis faire tomber le différentiel en novembre. Une boîte de dérivation sous terrasse peut sécher pendant la journée et refuir le soir. Une prise de garage peut être correcte à vide et déclencher quand un appareil est branché.

Le réflexe utile : noter l’heure, la météo, les appareils en marche et le circuit qui tombe. Trois notes bien prises valent mieux que dix réarmements au hasard.

Terre et différentiel : le duo de sécurité

La terre ne sert pas à faire joli sur les prises. Elle sert à évacuer un courant de défaut vers un chemin prévu pour cela. Le différentiel, lui, détecte que le courant ne revient pas normalement et coupe.

Legrand rappelle qu’un interrupteur différentiel fonctionne correctement avec des circuits reliés à la terre. En pratique, sur une installation ancienne, une prise peut avoir une broche de terre non raccordée, ou une terre trop mauvaise. Dans ce cas, le défaut peut devenir dangereux avant même d’être évident.

1 Prise sans broche de terre Prise sans broche de terre

Prise 2 pôles sans terre

Sans broche de terre, le courant de défaut n’a aucun chemin d’évacuation : le différentiel reste la seule protection.

Si la maison est ancienne, le sujet rejoint le diagnostic électrique des défauts courants et la mise à la terre d’une maison. Une fuite de courant n’est pas seulement un confort perdu. C’est parfois le premier signe que l’installation n’est plus adaptée.

Ce que vous pouvez tester sans outillage pro

Un particulier peut faire un tri. Il ne peut pas faire un diagnostic complet sans outil, sans méthode et sans accès aux conducteurs.

• Identifier la protection qui coupe au tableau.
• Baisser puis remonter les circuits un par un avec les manettes accessibles.
• Débrancher les appareils du circuit suspect.
• Supprimer les multiprises et rallonges de l’essai.
• Repérer les conditions : pluie, chauffe, cycle machine, appareil branché, pièce concernée.

Ce tri suffit souvent quand l’appareil coupable est évident : un lave-linge qui déclenche à chaque cycle, une rallonge extérieure trempée, un four qui coupe dès qu’il chauffe.

1 Multiprise surchargée Multiprise surchargée

Multiprise branchée en cascade

Retirez les multiprises et rallonges de l’essai : un câble écrasé ou une prise brûlée y provoque des fuites intermittentes.

Mais il y a une limite : si le circuit coupe à vide, si le tableau sent le chaud, si une prise est noircie, ou si le différentiel ne tient pas même tous les départs baissés, il faut arrêter.

Les tests d’électricien : VAT, isolement, mégohmmètre

Sécuriser puis mesurer

Un électricien ne cherche pas une fuite de courant au feeling. Il commence par sécuriser, puis il mesure.

Le VAT et le mégohmmètre

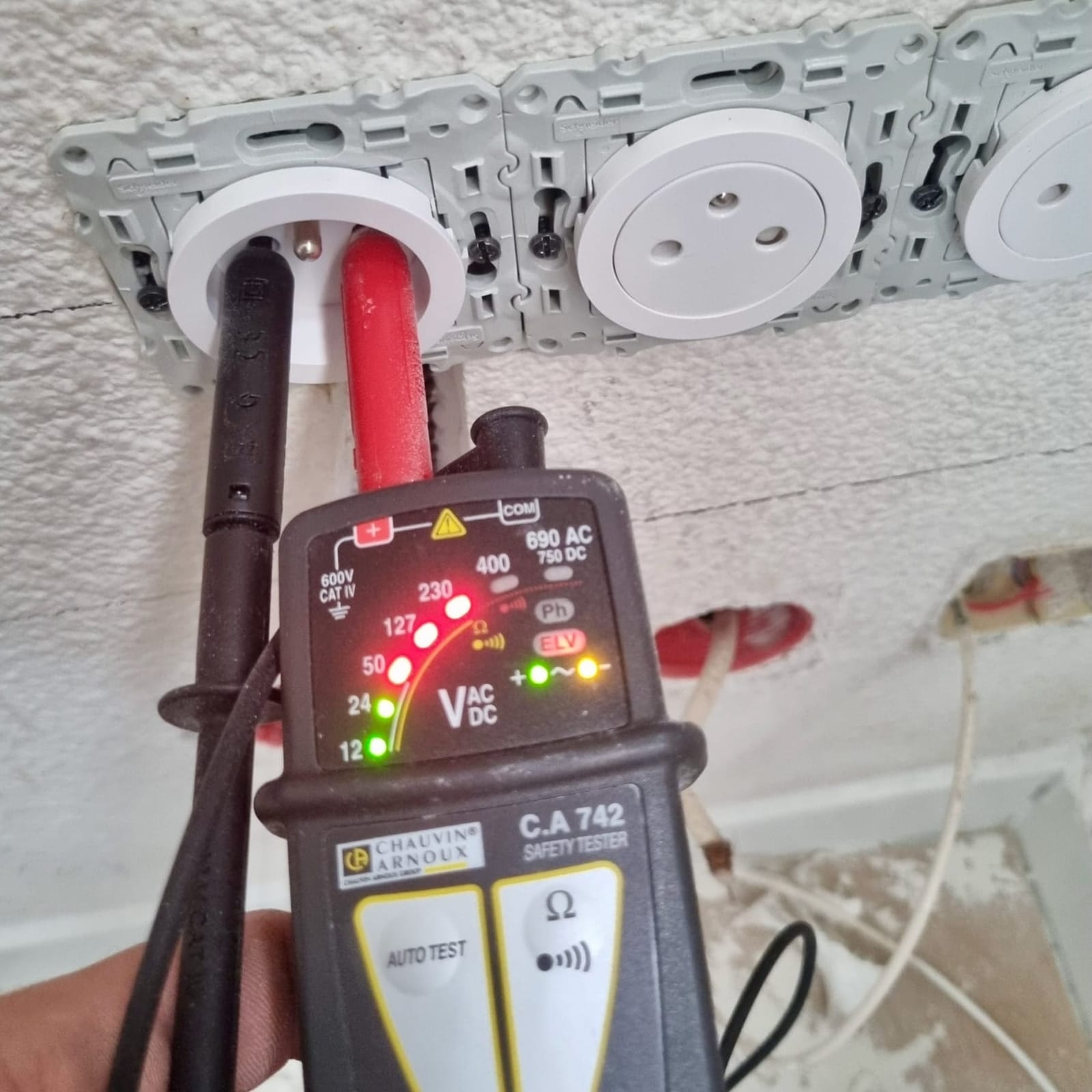

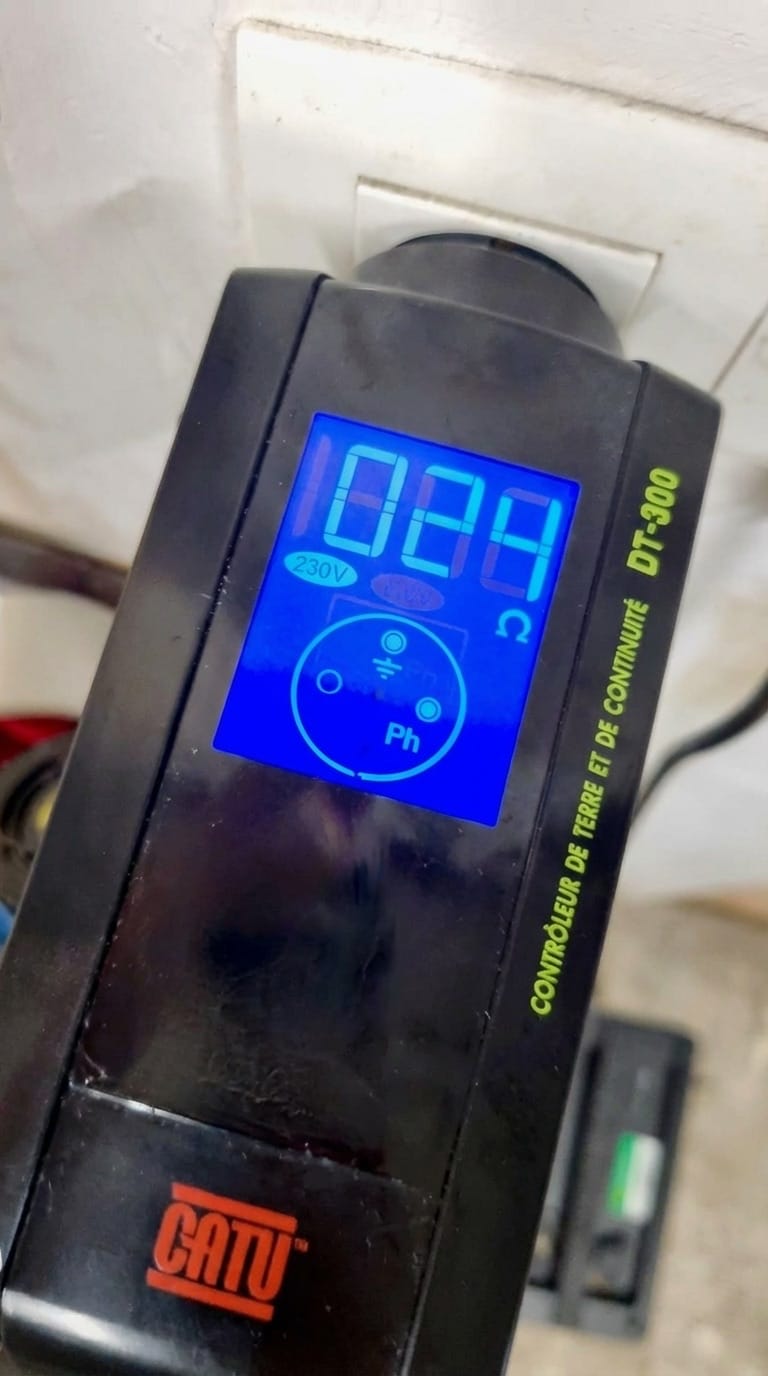

Le VAT sert à vérifier l’absence de tension avant intervention. Le contrôleur de terre vérifie la liaison de protection. Le mégohmmètre met l’isolant sous tension d’essai, hors tension réseau, pour voir si un conducteur fuit vers la terre ou vers un autre conducteur.

Les tests du mégohmmètre

Le mégohmmètre est utile quand le défaut ne se voit pas au multimètre. Il teste souvent phase terre, neutre terre, puis parfois phase neutre selon le symptôme. Il impose de débrancher les appareils, retirer les ampoules et isoler les électroniques fragiles.

1 Écran du mégohmmètre Écran du mégohmmètre 2 Pinces entre deux phases Pinces entre deux phases

Mégohmmètre Fluke 1507

Le test d’isolement se fait hors tension : l’appareil met l’isolant sous tension d’essai pour révéler un conducteur qui fuit vers la terre.

1. 1 Écran du mégohmmètre
2. 2 Pinces entre deux phases

Le détail important : un test d’isolement se fait hors tension. Brancher un mégohmmètre n’importe comment sur une installation alimentée peut détruire l’appareil, abîmer l’installation ou blesser la personne qui teste.

Quand la fuite vient du câblage fixe

Si tous les appareils sont débranchés et que le circuit fait encore tomber le différentiel, le défaut se cache souvent dans le fixe : câble encastré, boîte de dérivation, prise, luminaire, gaine extérieure, connexion humide.

À ce stade, la méthode consiste à découper le circuit en tronçons. On ouvre les bons points, on sépare les départs, on mesure, puis on avance jusqu’à trouver la zone qui fuit. Ce n’est plus un test de confort. C’est du dépannage électrique.

Les causes typiques :

• Câble blessé par une vis, une cheville, un meuble de cuisine ou un ancien percement.
• Boîte humide en extérieur, cave, garage, vide sanitaire ou terrasse.
• Neutre commun entre deux circuits, surtout après bricolage ou extension ancienne.
• Luminaire ancien avec douille fatiguée, isolant craquelé ou terre absente.
• Prise brûlée après mauvais serrage, multiprise lourde ou échauffement répété.

Un neutre commun mérite une mention spéciale. Deux circuits peuvent sembler séparés au tableau, mais partager un neutre quelque part. Le différentiel n’aime pas cela : une partie du courant revient par un autre chemin, et la coupure devient difficile à lire.

Fuite ou consommation fantôme ?

Beaucoup de demandes mélangent fuite de courant et consommation électrique cachée. Ce n’est pas le même sujet.

Une fuite de courant qui déclenche un différentiel est un défaut de sécurité. Une consommation fantôme est un appareil qui consomme en veille ou un usage mal identifié. Le compteur Linky peut aider à suivre une consommation, mais il ne localise pas un défaut d’isolement.

Si votre problème est une facture élevée, il faut partir du simulateur facture électricité ou du suivi de consommation. Si votre problème est un différentiel qui coupe, il faut chercher le circuit en défaut.

Le simulateur de surcharge tableau peut être utile si les coupures arrivent quand plusieurs gros appareils tournent ensemble. Mais s’il s’agit d’un différentiel 30 mA, la piste prioritaire reste l’isolement.

Quand appeler sans attendre

Certains signes ne demandent pas plus de méthode. Ils demandent une coupure et une intervention.

• Odeur de chaud au tableau, à une prise ou près d’un appareil.
• Prise noircie, plastique fondu, câble durci ou trace de brûlure.
• Différentiel qui ne tient pas avec tous les circuits de la rangée baissés.
• Circuit qui coupe à vide après débranchement de tous les appareils accessibles.
• Déclenchement après pluie sur extérieur, portail, pompe, piscine ou cave humide.
• Choc électrique ressenti sur une carcasse métallique, un robinet, une machine ou un luminaire.

En cas de choc, le bon sujet n’est plus seulement la panne. Consultez les consignes de choc électrique, que faire et appelez les secours si la personne a été traversée par le courant, même si elle dit aller bien.

Pour une urgence locale, la page urgence électrique donne les cas où couper le général et appeler sans attendre.

Combien coûte la recherche de fuite ?

Le coût dépend surtout du temps de recherche. Un appareil défectueux trouvé en trente minutes ne coûte pas la même chose qu’un défaut intermittent dans une gaine extérieure enterrée.

Le meilleur moyen de réduire la facture est de préparer les infos utiles : quel différentiel coupe, à quelle heure, par quel temps, avec quels appareils en marche, et quels circuits ont déjà été testés.

Vérifiez vos repères sur la fuite

FAQ

Une fuite de courant se traite comme un défaut, pas comme un caprice de tableau. Le bon réflexe est de localiser sans forcer : différentiel, rangée, circuit, appareils, puis arrêt si le circuit reste mauvais à vide.
