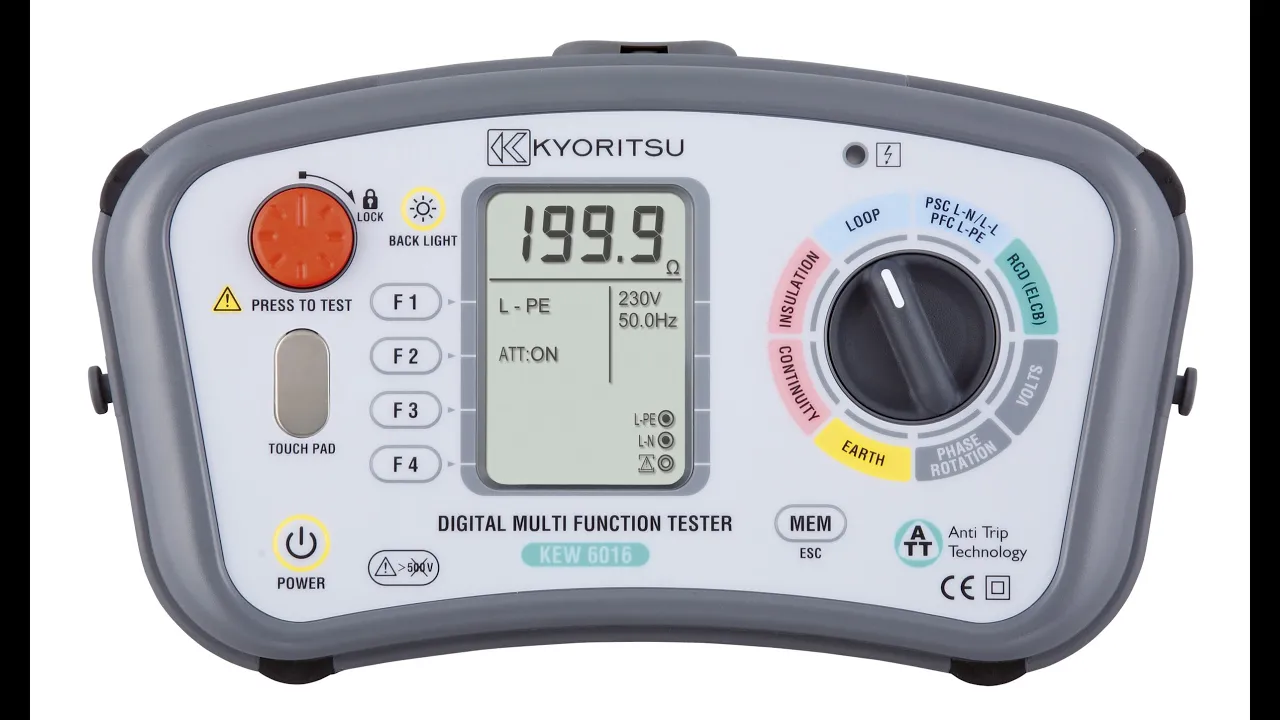

Mégohmmètre : ce que le multimètre ne voit pas

Un mégohmmètre sert à mesurer l’isolement d’un circuit. Il ne cherche pas seulement si deux fils se touchent. Il vérifie si un conducteur laisse fuir du courant vers la terre, vers le neutre ou vers un autre conducteur, ce qu’un multimètre ne montre pas toujours.

C’est l’outil que je sors quand un différentiel déclenche sans logique apparente : pluie, humidité, vieille gaine, appareil qui chauffe, câble extérieur, luminaire fatigué. Le multimètre peut afficher quelque chose de normal. Le mégohmmètre, lui, met l’isolant sous contrainte, surtout après une panne électrique qui revient.

À quoi sert un mégohmmètre ?

Un multimètre classique mesure des tensions, des résistances faibles, de la continuité. C’est très utile, mais insuffisant pour juger l’état d’un isolant. Pour choisir l’outil adapté, le comparatif meilleur multimètre 2026 complète ce point.

Un mégohmmètre applique une tension continue plus élevée, souvent 250 V, 500 V ou 1000 V, puis mesure le très faible courant qui arrive à passer. L’appareil convertit ce courant en résistance d’isolement, affichée en mégohms ou en gigohms.

Le principe est simple : un bon isolant laisse passer très peu de courant. Un isolant humide, écrasé, brûlé ou abîmé laisse fuir davantage. Le mégohmmètre rend cette fuite visible.

Comment ça marche électriquement ?

Un câble, trois conducteurs

Imaginez un câble phase, neutre, terre. En fonctionnement normal, le courant doit circuler par la phase et revenir par le neutre. Il ne doit pas partir vers la terre.

Le mégohmmètre teste cette séparation. Il envoie une tension d’essai entre deux points : phase terre, neutre terre ou phase neutre. S’il détecte une fuite, la résistance affichée chute.

Le test n’est pas destructif

Le test n’est pas destructif quand il est fait correctement. Le problème vient des charges oubliées : box internet, variateur, détecteur, alimentation LED, plaque électronique, ampoule connectée. Ces éléments n’aiment pas recevoir une tension d’essai d’isolement.

La règle terrain est claire : on débranche tout ce qui peut l’être. On retire aussi les ampoules. Sinon la mesure peut être fausse, et l’électronique peut être abîmée.

Tension d’essai, seuil minimal et interprétation

Le seuil minimal documenté

Le guide de mesure d’isolement publié par Éduscol et Chauvin Arnoux s’appuie sur la série NF C 15-100 édition 2024, soit 21 normes d’application obligatoire depuis le 1er septembre 2025 : sa partie vérifications reprend le tableau des valeurs minimales d’isolement, avec pour une tension nominale de 50 à 500 V AC une tension d’essai de 500 V DC et une résistance minimale de 0,5 MΩ.

Ce seuil est une condition minimale documentée pour ce périmètre ; il ne devient pas une cible de diagnostic ni une règle pour un équipement électronique, un parafoudre ou un circuit dont la notice donne une autre instruction.

Lire la valeur par rapport au seuil

Une valeur inférieure au seuil documenté appelle une recherche de défaut. Une valeur juste au-dessus peut être recevable au sens du minimum, mais mérite d’être consignée et comparée dans les mêmes conditions. Une valeur élevée et stable est un signal favorable. Une valeur qui baisse pendant le test, varie fortement ou diffère nettement entre conducteurs ou circuits comparables doit être investiguée.

Le guide rappelle que température, humidité et durée de mesure influencent le résultat. Il indique aussi que l’évolution dans le temps est souvent plus informative qu’une valeur absolue isolée. Le 1000 V disponible sur certains mégohmmètres reste un réglage de produit : il ne se lance que si le circuit et les équipements raccordés le supportent et si la documentation applicable le prévoit.

Méthode depuis le tableau

Le test propre se fait depuis le tableau, circuit hors tension. On identifie le départ, on isole les conducteurs, puis on teste les bonnes paires. Avant de brancher le mégohmmètre, je fais toujours les mêmes contrôles : disjoncteur coupé, absence de tension vérifiée au VAT, appareils débranchés, ampoules retirées, conducteurs accessibles sans contact douteux.

Différentiel intermittent : phase terre, puis neutre terre

Quand le différentiel déclenche

Un différentiel déclenche quand une partie du courant ne revient pas par le chemin normal. En habitation, la cause peut être une fuite vers la terre : appareil humide, câble extérieur, luminaire de jardin, résistance de chauffe, vieux four, pompe, boîte de dérivation mouillée.

Dans ce cas, je teste d’abord phase terre. Si la valeur est mauvaise, on sait qu’il y a une fuite entre phase et terre sur le circuit ou un appareil raccordé.

Le test neutre terre souvent oublié

Ensuite je teste neutre terre. Ce test est souvent oublié, alors qu’un neutre abîmé peut aussi faire tomber un différentiel. Sur un circuit ancien ou bricolé, c’est un vrai sujet.

Pour approfondir la logique des protections, voir aussi interrupteur différentiel ou disjoncteur différentiel.

Court-circuit intermittent : phase neutre

Quand ce n’est pas le différentiel qui déclenche mais un disjoncteur magnétothermique, la logique change. On ne cherche pas seulement une fuite vers la terre. On cherche une liaison anormale entre conducteurs actifs, ou un défaut qui apparaît quand un câble bouge, chauffe ou prend l’humidité.

Dans ce cas, on teste plutôt phase neutre, toujours hors tension et charges retirées. Si la valeur d’isolement est basse, le circuit peut avoir un défaut entre phase et neutre.

Un court-circuit intermittent peut venir d’un câble pincé derrière une prise, d’une boîte avec humidité, d’un luminaire extérieur, d’un conducteur blessé dans une gaine ou d’un appareil qui se met en défaut seulement à chaud. Quand la panne concerne une prise, le guide de choix des prises électriques aide aussi à comprendre les contraintes de pose.

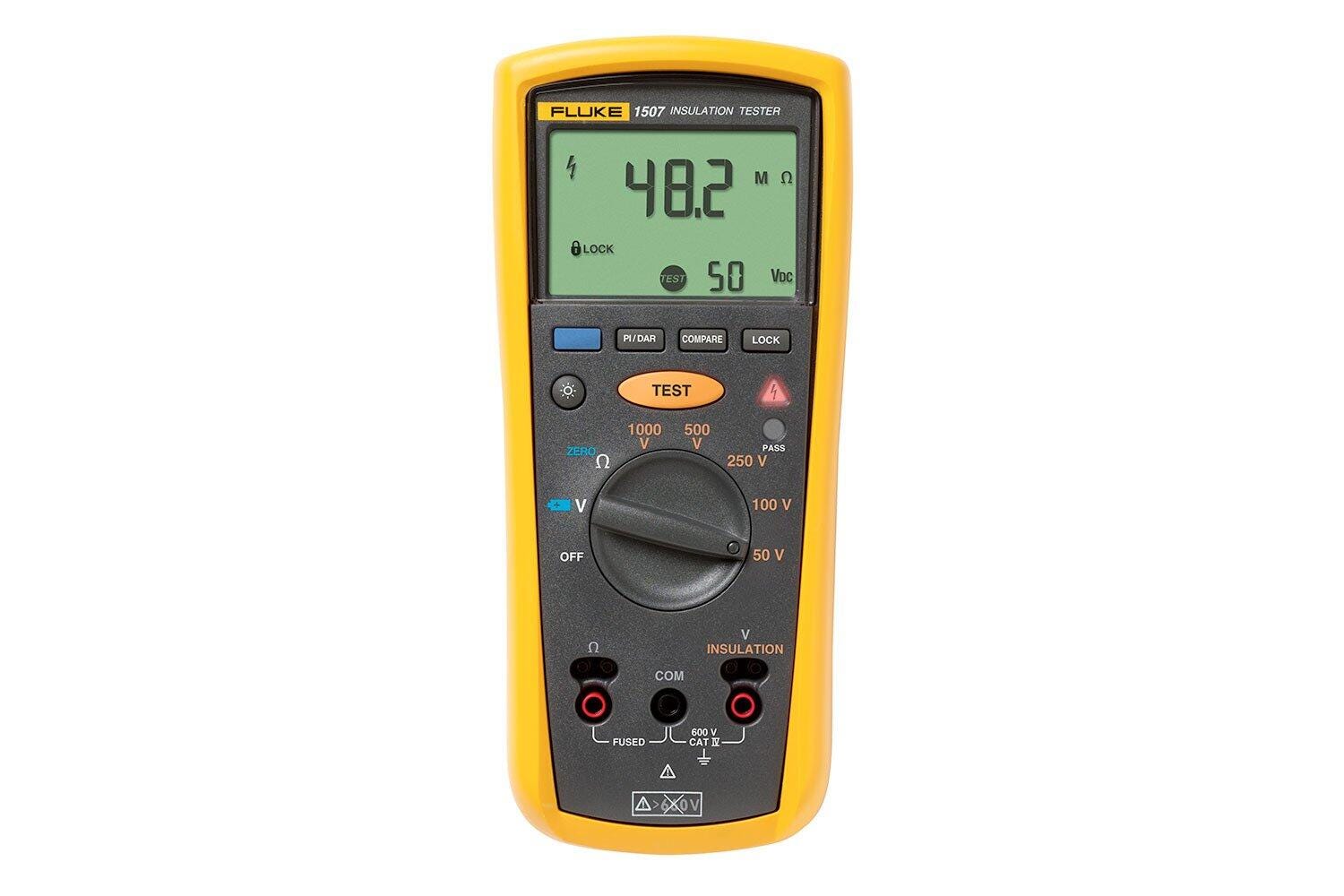

Fluke 1507 : sélecteur de tension d’essai, écran et touches de mesure.

Source : Fluke

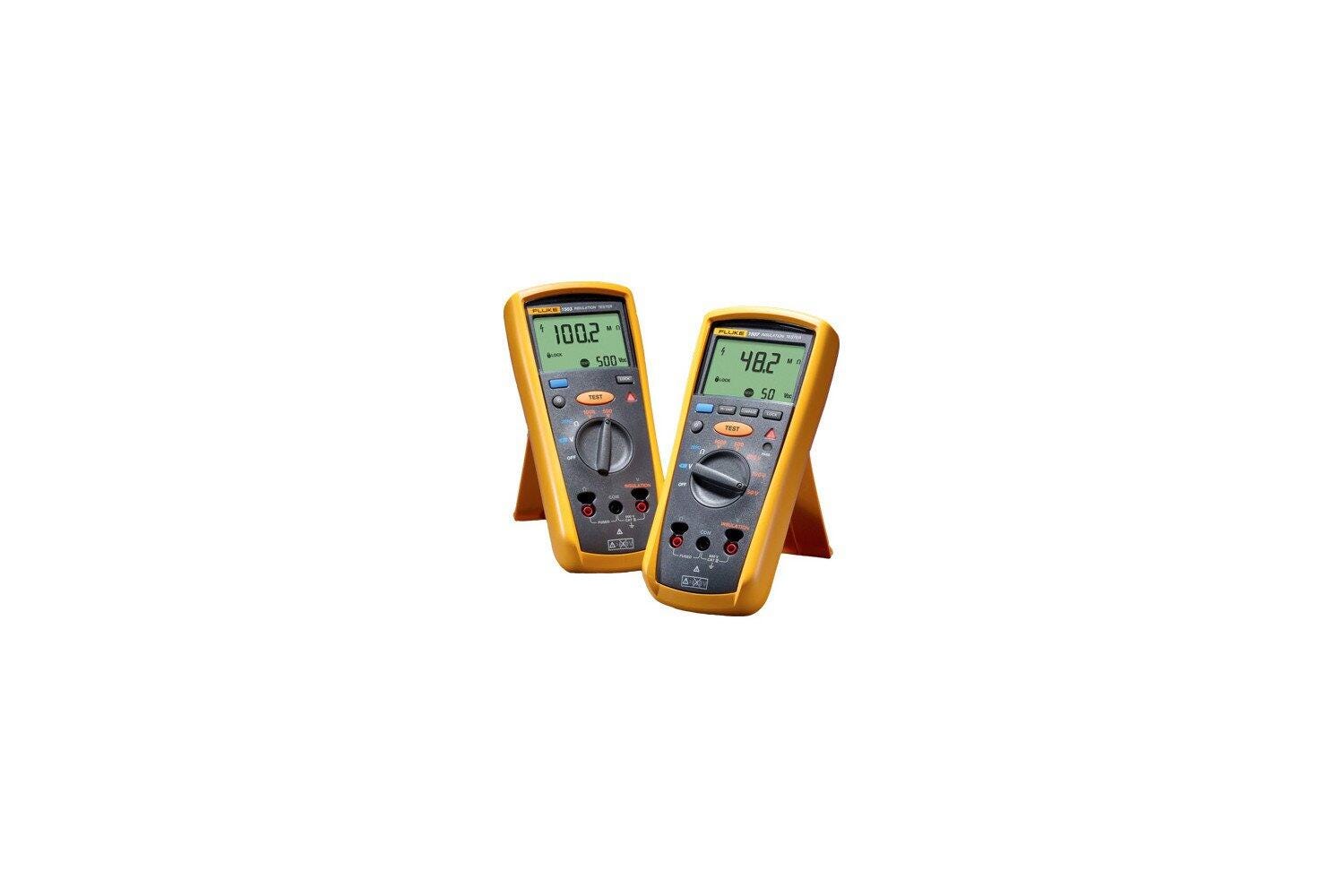

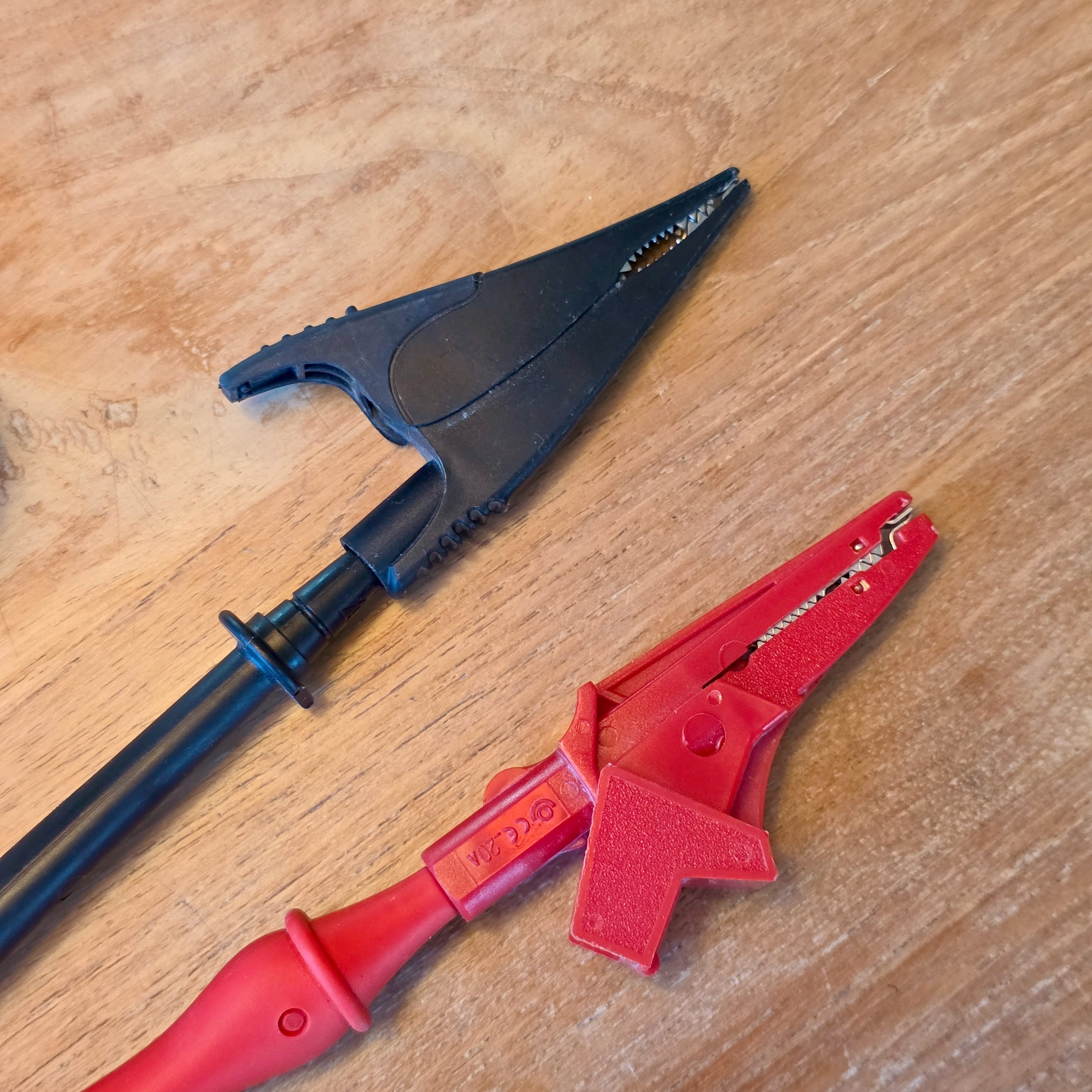

Les cordons et pinces font partie de la méthode de mesure et du relevé de résultat.

Source : Fluke

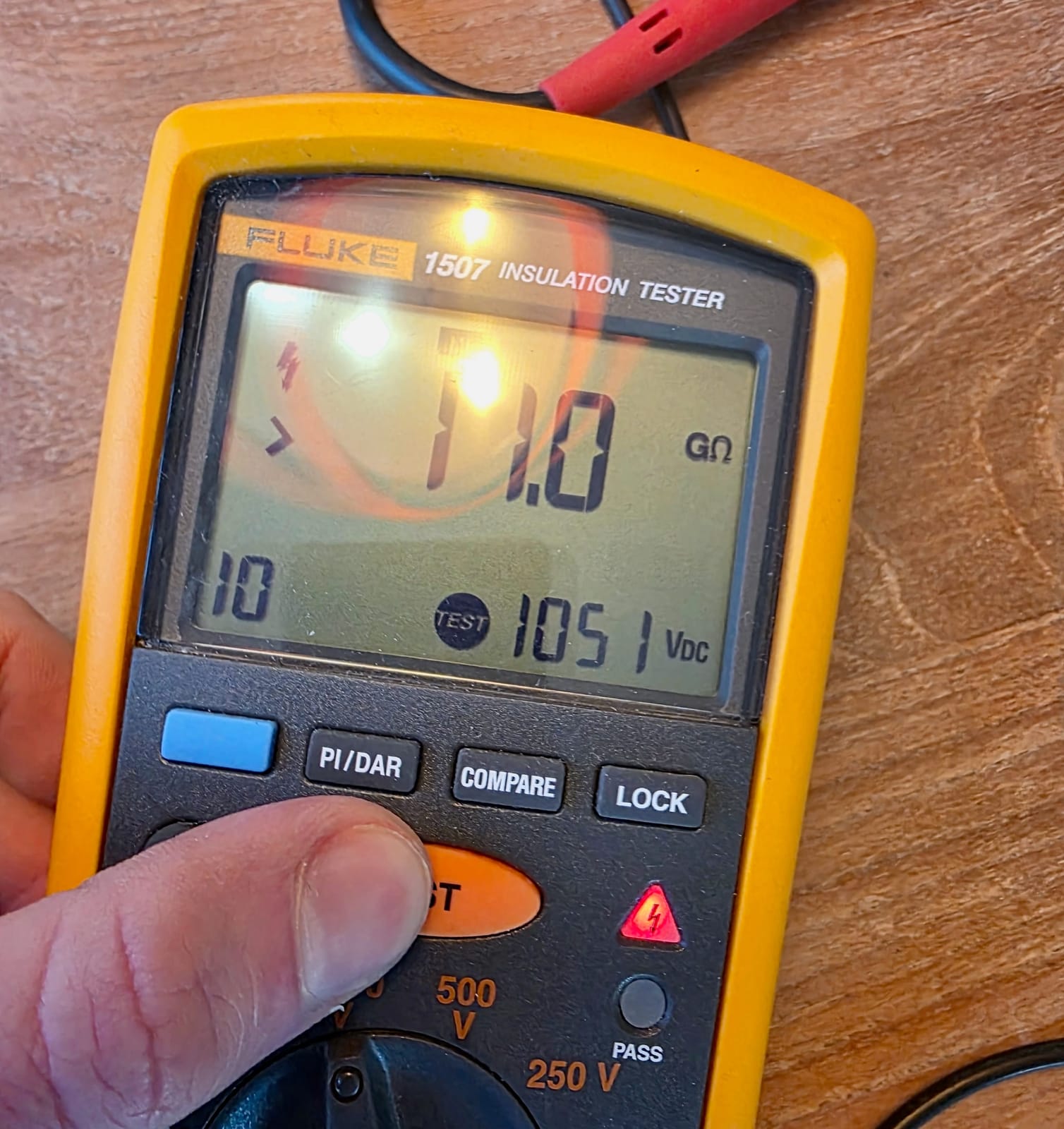

Un essai d’isolement se prépare hors tension, avec les équipements sensibles isolés du circuit.

1 / 3

“

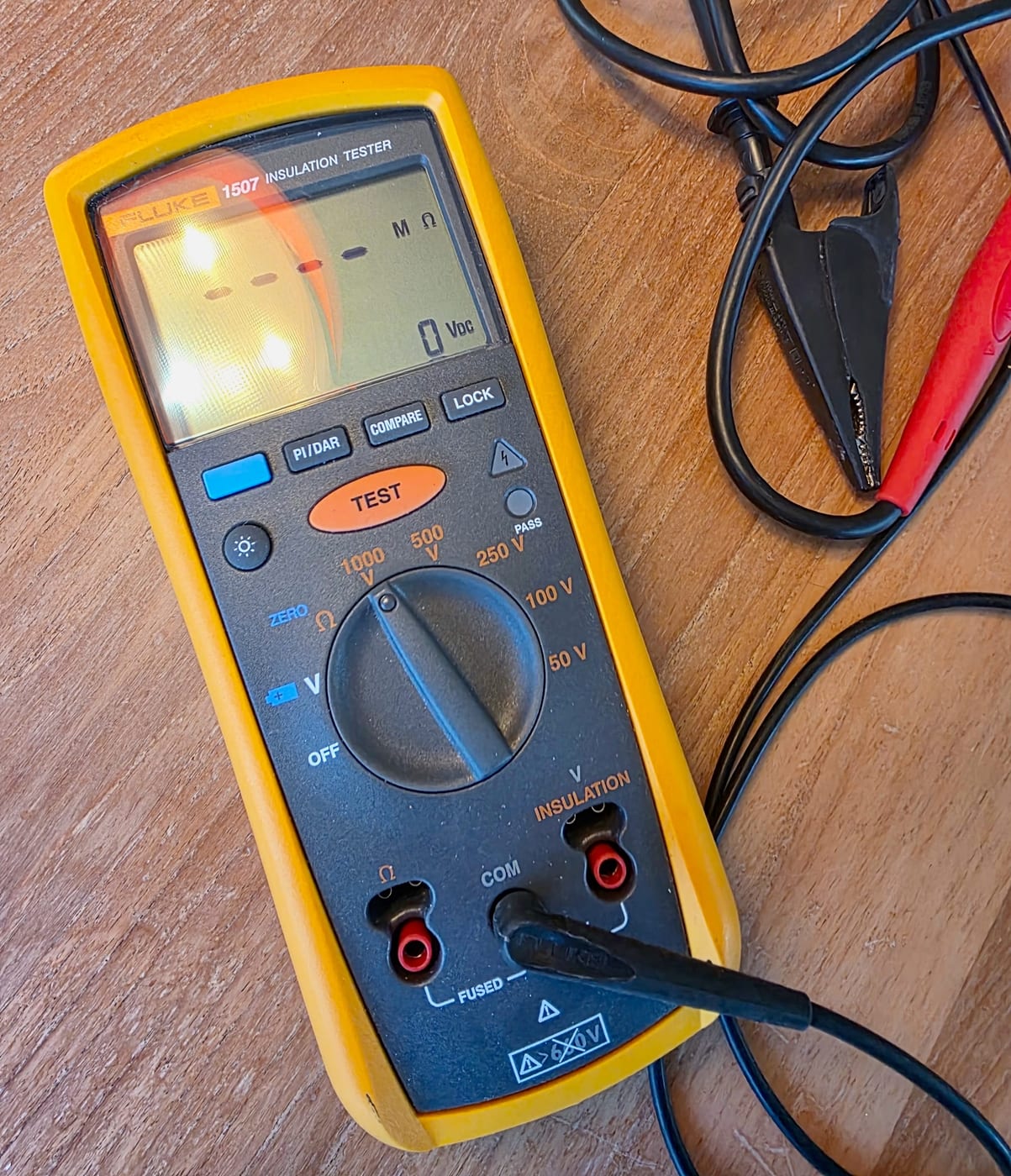

Mon Fluke 1507 est déjà tombé d’une échelle de quatre mètres sur du béton, sur un chantier à Marly-le-Roi. Il fonctionne toujours. C’est exactement ce que j’attends d’un outil de dépannage.

PI et DAR : utiles, mais pas au quotidien

Le PI et le DAR comparent la résistance d’isolement à différents moments du test. L’idée est de suivre la façon dont l’isolant se comporte dans le temps.

En industrie, sur des moteurs ou des équipements suivis régulièrement, cela peut avoir du sens. En dépannage résidentiel, c’est rarement ce qui débloque la situation. On cherche surtout à localiser un circuit, une boîte, une lampe, un appareil ou un câble.

Ce n’est pas grave d’avoir ces fonctions. Mais je n’achèterais pas un mégohmmètre résidentiel uniquement pour ça. J’achèterais d’abord un appareil lisible, solide, sûr et fourni avec de bons accessoires.

Valeurs : comment interpréter une mesure ?

Il n’y a pas une seule valeur magique valable dans tous les cas. Un circuit neuf, sec et court doit afficher haut. Un vieux circuit extérieur humide peut afficher moins bien. Un appareil branché peut faire chuter la valeur sans que le câble soit responsable.

La bonne méthode consiste à comparer et isoler. Si le circuit complet est mauvais, on débranche les charges. S’il reste mauvais, on coupe le circuit en tronçons. Si la valeur remonte après avoir retiré un luminaire, une prise extérieure ou un appareil, vous avez une piste.

• Sous le seuil documenté : arrêter la réception ou le diagnostic et isoler le défaut.
• Juste au-dessus du seuil : relever température, humidité, tension et durée, puis comparer à une mesure future identique.
• Valeur élevée et stable : résultat favorable, sans conclure sur les appareils déconnectés.
• Valeur qui décroît ou varie : investiguer humidité, contamination, connexion, charge oubliée ou défaut intermittent.
• Écart entre conducteurs ou circuits comparables : tester le tronçon différent et chercher ce qui change dans son environnement.
• Phase terre ou neutre terre faible : rechercher une fuite vers la terre sans oublier le neutre.

Après un test, certains circuits peuvent rester chargés brièvement. Les appareils modernes déchargent souvent automatiquement, mais il faut rester prudent et laisser le temps au circuit de revenir à un état sûr.

Erreurs fréquentes

Tester trop vite

La première erreur est de tester trop vite. On coupe, on branche, on appuie. Puis on oublie qu’une alimentation LED, une ampoule, un appareil ou un module domotique est encore raccordé.

La deuxième erreur est de croire qu’un bon résultat sur phase terre suffit. Si le différentiel déclenche encore, il faut aussi regarder neutre terre.

Une tension d’essai trop élevée

La troisième erreur est d’envoyer une tension d’essai trop élevée sans réfléchir. Le 1000 V existe, mais sur une installation habitée, le travail propre consiste d’abord à isoler les charges et choisir une tension adaptée.

• Ne jamais tester sous tension : le circuit doit être coupé et contrôlé au VAT.
• Ne pas laisser les appareils branchés : cela fausse le test et peut abîmer l’électronique.
• Retirer les ampoules : surtout LED, fluocompactes, connectées ou avec électronique intégrée.
• Ne pas interpréter trop vite : isoler par tronçons avant de condamner un câble.

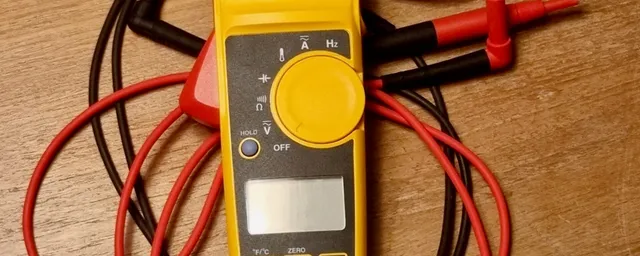

• Ne pas confondre fuite et surcharge : le mégohmmètre ne remplace pas une pince ampèremétrique.

Pour les déclenchements, l’article pourquoi mon électricité saute complète bien ce guide.

Quand appeler un électricien ?

Si un différentiel retombe après plusieurs essais, si une valeur d’isolement reste basse, ou si le défaut concerne un câble encastré, il vaut mieux arrêter les tests bricolés. Le risque n’est pas seulement la coupure. C’est l’échauffement, la fuite vers une masse métallique, ou le retour d’un défaut sous humidité. Sur une installation ancienne, un diagnostic électrique remet les mesures dans l’ordre.

Un électricien peut isoler le circuit proprement, ouvrir les bonnes boîtes, séparer les départs, tester phase terre, neutre terre et phase neutre, puis recouper jusqu’à trouver la zone en cause.
