Testeur de composants ou multimètre : mesurer une carte en panne

Quand une carte de chaudière, de PAC, de VMC ou de volet roulant tombe en panne, la première question n’est pas « quel composant est mort » mais « quel outil sortir de la caisse ». Un multimètre ne suffit pas toujours, et un testeur de composants ne remplace pas le multimètre. Les deux se complètent à deux moments différents de la recherche de panne.

Je détaille ici ce que chacun mesure vraiment, ce que vaut le testeur de composants LCR-T4 que l’on trouve à petit prix, et dans quel ordre je mène le diagnostic d’une carte hors tension. Les chiffres viennent de fiches produit vérifiées chez deux revendeurs et d’une méthode de dépannage publiée par un technicien frigoriste de quarante ans de terrain.

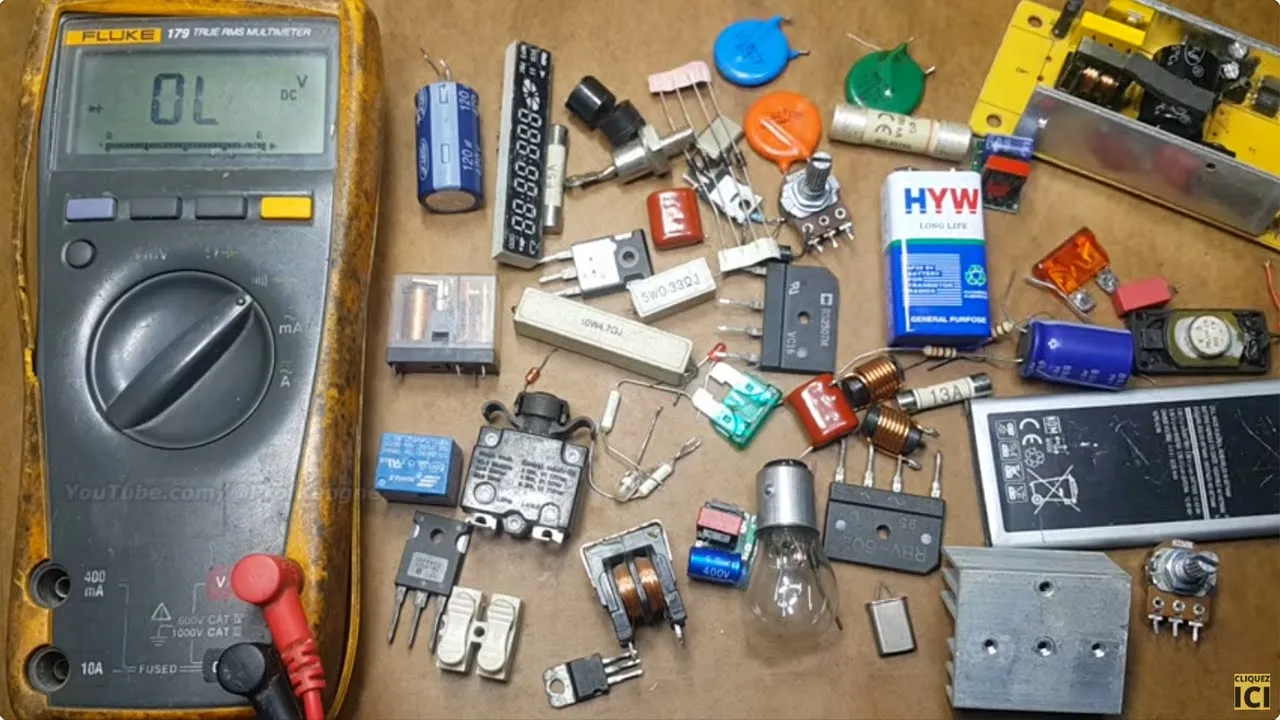

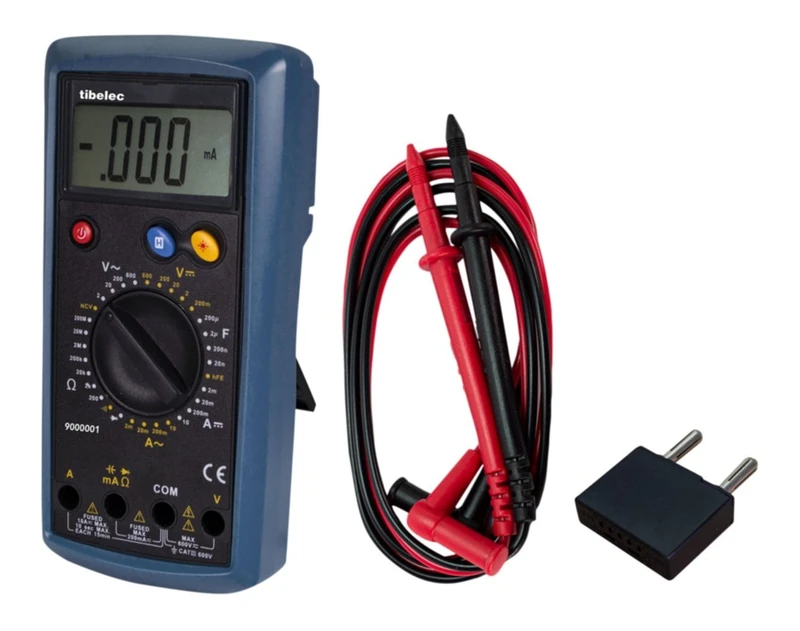

Ce que le multimètre fait bien sur une carte

Le multimètre reste l’outil des grandeurs de base : tension, continuité, résistance, capacité. Sur une carte alimentée depuis le secteur, c’est lui qui confirme la présence de tension en entrée, qui suit le chemin du courant et qui vérifie qu’un fusible n’a pas coupé la ligne.

Son vrai point fort sur carte, c’est le mode continuité. Une piste coupée, une soudure sèche, un fusible fondu se repèrent en quelques secondes, hors tension, en posant les pointes de part et d’autre. Le mode diode permet aussi de contrôler une diode ou un transistor une fois sorti du circuit, et la mesure de capacité existe sur la plupart des modèles.

Sa limite est connue : en circuit, les composants en parallèle faussent la lecture. Une résistance mesurée directement sur la carte donne presque toujours une valeur inférieure à sa valeur réelle, parce que le reste du circuit est branché en parallèle. C’est une déduction que je vérifie à chaque fois sur les cartes de volets roulants : la mesure en place oriente, seule la mesure hors circuit tranche.

La mesure de capacité au multimètre a ses propres règles, avec un seuil d’usure retenu, et je la traite séparément dans mon article sur le test de condensateur de volet roulant. Si le choix d’un appareil de terrain vous intéresse, le guide du meilleur multimètre couvre les critères CAT, TRMS et les gammes de prix.

Le testeur de composants LCR-T4 : une identification automatique

Le LCR-T4, parfois référencé M328, est un petit boîtier vendu sans marque constructeur unique. La fiche du revendeur américain wiredco le dit explicitement : tous ces testeurs sont des clones du même circuit et du même firmware, déclinés par de nombreux vendeurs. Le firmware est celui du projet open-source TransistorTester, dont la documentation officielle est publiée en plusieurs langues sur GitHub par kubi48.

Côté matériel, la fiche annonce un cœur ATmega328, un écran LCD 128 x 64 rétroéclairé et une pile 9 V. La consommation en veille est d’environ 2 mA, avec extinction automatique et courant d’arrêt d’environ 20 nA. Autrement dit, l’appareil s’éteint tout seul, ce qui évite de tuer la pile en le laissant dans un tiroir.

L’intérêt n’est pas dans le boîtier mais dans ce qu’il sait faire : détection automatique du type de composant et de ses broches. On branche le composant n’importe comment, on appuie sur un bouton, et l’écran affiche NPN ou PNP, MOSFET canal N ou P, JFET, diode, double diode, thyristor, triac, LED, résistance, condensateur, inductance ou potentiomètre. Le testeur identifie aussi les montages Darlington et mesure le gain bêta, la tension de seuil base-émetteur, la tension de seuil et la capacité de grille des MOSFET.

Plages annoncées par les fiches

Les plages publiées par wiredco pour le LCR-T4 sont les suivantes :

Deux remarques avant d’aller plus loin. D’abord, la résolution annoncée varie selon les fiches : 0,01 Ω chez wiredco, 0,1 Ω sur la fiche Amazon française. C’est le premier indice du niveau de documentation de ces appareils. Ensuite, la fiche indique des résolutions, jamais des précisions : aucun chiffre de tolérance n’est publié.

Sur la mesure d’inductance, la fiche elle-même précise que la précision n’est pas bonne. C’est une honnêteté rare chez les revendeurs, et il faut la retenir : le LCR-T4 reste un outil de tri, pas un banc de mesure.

Comment se passe une mesure

La manipulation est simple : on insère le composant sur les bornes 1, 2 et 3, on appuie, le résultat s’affiche. Le piège classique, signalé par les utilisateurs de ces testeurs, est que les broches opposées sont reliées entre elles : sur certaines sérigraphies de cartes, la numérotation ne correspond pas, et un composant inséré de travers donne une lecture absurde.

Autre particularité : une calibration manuelle est requise. La procédure décrite par wiredco consiste à court-circuiter les trois bornes, allumer l’appareil, retirer le shunt, puis brancher un condensateur non polaire de plus de 100 nF. Sans cette calibration, les mesures de capacité et d’inductance dérivent.

Ce que le LCR-T4 ne sait pas faire

Le testeur a des limites nettes, et je préfère les citer avant les avantages. Les diodes zener ne sont détectées que si leur tension de claquage inverse est inférieure à 4,5 V ; au-delà, l’affichage devient ambigu. Pour une zener de 12 V, le testeur peut l’afficher comme une diode ordinaire, ce qui fausse le diagnostic.

Les thyristors et triacs ne sont détectés que si le courant de maintien est atteint. Le courant de test est limité à environ 7 mA : certains composants à courant de gâchette élevé ne sont tout simplement pas testables avec cet appareil.

Il n’y a pas de notice constructeur normalisée, pas de garantie métrologique, pas de certification. Les fiches donnent des plages et des résolutions, rien de plus. C’est le point qui distingue fondamentalement le LCR-T4 du multimètre, dont la sécurité de mesure est, elle, encadrée par la norme de classification CAT.

CAT et CEI/EN 61010-1 : pourquoi le multimètre reste certifié

La classification CAT vient de la norme CEI/EN 61010-1, intitulée « Safety requirements for electrical equipment for measurement, control and laboratory use ». Elle définit quatre catégories de mesure selon la proximité avec la source d’énergie, et surtout la tension transitoire d’impulsion que l’appareil doit supporter.

La lecture des définitions est simple. CAT I couvre les mesures sur circuits non reliés directement au secteur, c’est-à-dire les circuits électroniques protégés : c’est la catégorie des mesures sur carte. CAT II concerne les circuits directement reliés à l’installation basse tension, comme les appareils domestiques et les outils portables. CAT III couvre l’installation du bâtiment : tableaux, disjoncteurs, câblage, boîtes de jonction. CAT IV vise la source de l’installation : compteurs et protections primaires.

La conséquence pratique est double. D’un côté, la mesure sur carte électronique elle-même n’exige pas une catégorie élevée, puisque la carte est un circuit protégé. De l’autre, la carte est alimentée depuis le secteur : côté alimentation, on mesure en CAT II ou CAT III. C’est pour cela qu’un multimètre de terrain classé CAT III 600 V reste le bon choix d’ensemble, comme je le détaille dans le guide du meilleur multimètre.

Le LCR-T4, lui, n’a aucune certification CAT. Il ne porte aucun marquage de catégorie et n’est prévu que pour des composants déchargés, posés sur un établi. La consigne découle directement de l’avertissement répété sur toutes les fiches : jamais de testeur de composants sur une carte sous tension.

La démarche de mesure d’une carte en panne

La méthode de référence que je décris ici est publiée sur abcclim.net par un technicien frigoriste de quarante ans de terrain, dans son article sur le diagnostic d’une carte inverter. Ce n’est pas un organisme officiel, mais une source métier, et elle vaut pour toute carte alimentée depuis le secteur.

Couper et attendre

La première étape n’est pas une mesure, c’est la coupure. On coupe au disjoncteur, puis on attend au moins 10 minutes avant de toucher quoi que ce soit. Les condensateurs de filtrage conservent une charge dangereuse pendant plusieurs minutes après la coupure. Une carte de chaudière ou de PAC peut garder du potentiel bien après l’extinction de l’afficheur.

L’inspection visuelle avant toute mesure

Avant de sortir le multimètre, on regarde. La méthode abcclim liste les signes à chercher : composants noircis ou brûlés, pistes coupées ou décollées, soudures fissurées (la fameuse soudure sèche), condensateurs gonflés ou fuyants, et fusibles. Un condensateur bombé est un signe certain de défaillance, et il se voit avant de se mesurer.

Cette inspection coûte trente secondes et elle oriente toute la suite. Quand une carte présente un fusible fondu, la question n’est pas de le remplacer, mais de trouver ce qui l’a fait fondre.

La séquence de mesure sous tension

Une fois la carte réalimentée dans des conditions maîtrisées, la séquence type sur une carte alimentée par le secteur suit trois points. D’abord le pont de diodes en entrée : on doit y retrouver environ 240 V AC. Ensuite le bus continu après les condensateurs de lissage : pour 240 V AC, on attend environ 310 à 325 V DC, soit 240 multiplié par la racine de 2.

Une valeur très inférieure ou nulle sur le bus oriente directement vers le pont de diodes ou les condensateurs. C’est le premier verdict chiffré de la recherche de panne, et il est souvent suffisant pour cibler la zone.

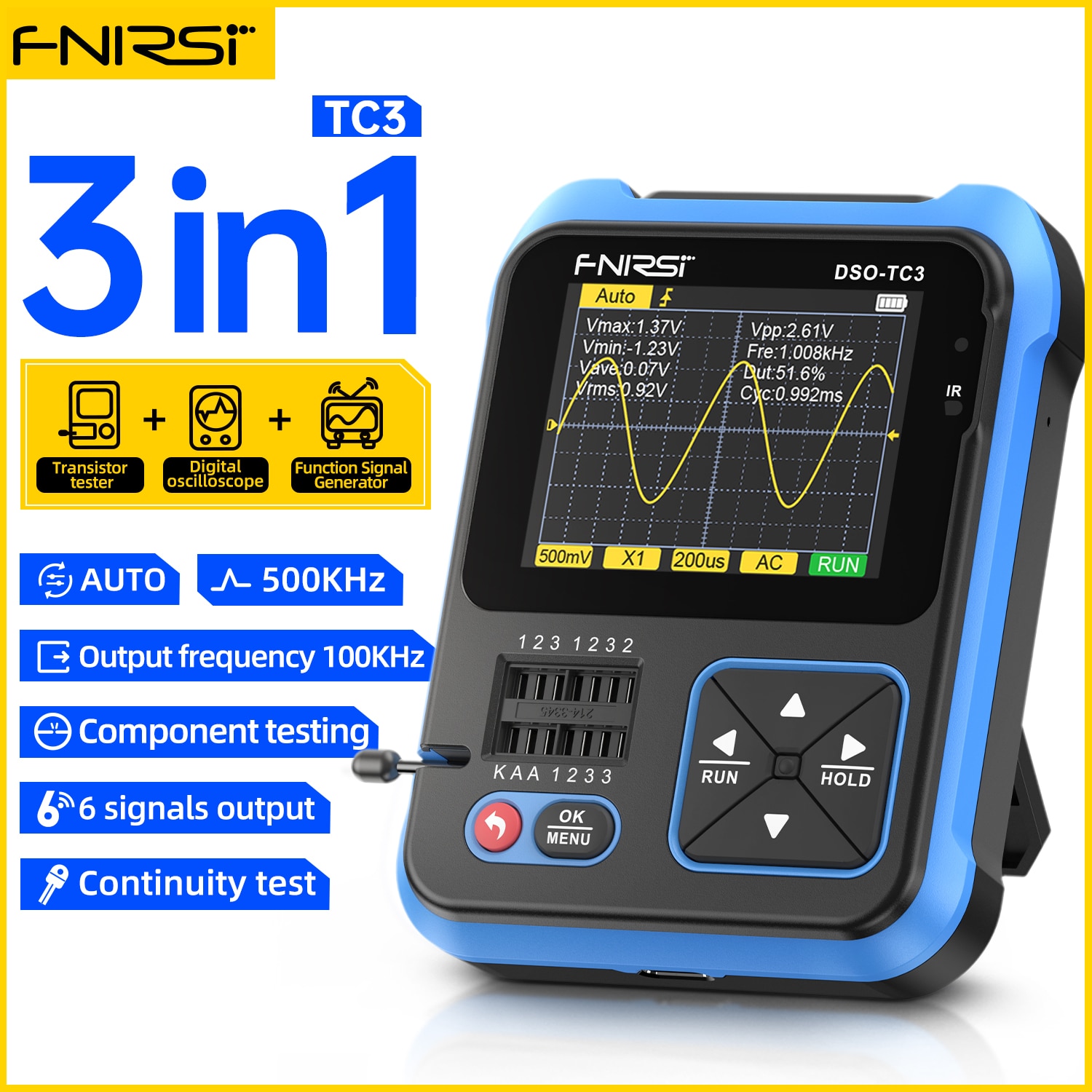

La sortie de puissance (le module IPM) se comporte différemment : sa tension varie au démarrage, et un multimètre seul ne suffit pas à la caractériser. La méthode abcclim l’écrit noir sur blanc : il faut un oscilloscope ou un contrôleur dédié de type « check-inverter ». Ne pas y passer des heures avec un multimètre.

Les tests hors tension

Hors tension, le mode diode prend le relais : chaque diode du pont doit montrer ni court-circuit ni circuit ouvert. Une diode qui passe dans les deux sens est morte ; une diode qui ne passe dans aucun sens est coupée.

Le contrôle du moteur

Pour un moteur débranché, la méthode est simple et fiable. Avec les enroulements hors circuit, les mesures U-V, V-W et U-W doivent être identiques entre elles. Une valeur qui s’écarte des deux autres indique un enroulement en cause.

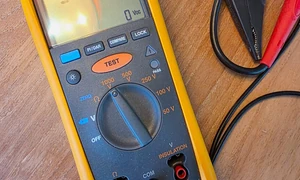

L’isolement se vérifie ensuite entre chaque borne et la masse : la lecture doit être OL, c’est-à-dire infinie. Une valeur finie entre une borne et la masse signale un défaut d’isolement. Le mégohmmètre reste l’outil adapté à cette mesure, et j’explique son fonctionnement dans un article dédié. Le multimètre donne une indication, le mégohmmètre donne la valeur sous tension d’essai.

Enfin, les codes d’erreur affichés par la carte orientent mais doivent être confirmés par la mesure physique. Je le répète à chaque dépannage : un code d’erreur est une piste, pas une preuve. Les défauts courants d’une installation électrique se confirment de la même façon, par la mesure.

Quand sortir les composants de la carte

C’est ici que le testeur de composants entre en jeu. La mesure hors circuit est la seule fiable : une fois la résistance, la diode ou le transistor déssoudé, les composants en parallèle ne faussent plus la lecture. Le LCR-T4 prend alors le relais du multimètre, en donnant le type exact du composant et ses caractéristiques.

Le point fort du testeur, c’est la vitesse d’identification. Un transistor dont on ne connaît ni le brochage ni le type se branche sur les trois bornes et s’affiche en quelques secondes : NPN ou PNP, gain bêta, tension de seuil. Essayer de faire la même chose au multimètre demande de connaître le brochage et de jongler entre les modes.

La mesure d’ESR est l’autre atout. Pour les condensateurs de plus de 2 µF, le testeur affiche la résistance série équivalente, avec une résolution de 0,01 Ω. Un condensateur qui affiche une capacité nominale mais une ESR élevée est un condensateur fatigué, et c’est un mode de panne classique des cartes d’alimentation.

Le testeur devient rentable quand le dépannage électronique est régulier : cartes de chaudière, de PAC, de VMC, de volets roulants. Pour une intervention isolée par an, le multimètre et le mode diode suffisent. Pour quelqu’un qui répare plusieurs cartes par an, l’identification automatique fait gagner un temps considérable, surtout sur les transistors et les MOSFET dont le brochage varie d’une carte à l’autre.

La frontière entre l’électronique et l’électrique mérite d’être posée proprement, et je l’ai détaillée dans le guide complet électronique ou électrique. La mesure d’une carte relève de l’électronique ; la sécurité de l’alimentation qui la dessert relève de l’électrique, avec ses normes.

Prix et provenance du LCR-T4

Le prix constaté chez wiredco, revendeur américain, est de 13,50 $ US. Le prix France n’est pas vérifié : la fiche Amazon.fr du modèle LCR-T4 M328 (vendeur Glewi, référence B0H1Q2LGK5) était indisponible au moment de la rédaction, sans prix affiché. Un ordre de grandeur courant de 15 à 30 € circule sur ces testeurs, mais je ne l’ai pas vérifié sur une fiche française lisible, je le marque donc comme non vérifié.

Ce prix bas s’explique : pas de marque, pas de notice normalisée, pas de certification. L’achat se fait chez le revendeur qui propose le modèle le plus récent du firmware, dont la documentation reste disponible en open source sur le dépôt GitHub de kubi48.

• Identification automatique du type et des broches : NPN, PNP, MOSFET, JFET, diodes, thyristors, triacs, LED.
• Plages utiles : résistance de 0,1 Ω à 50 MΩ, capacité de 25 pF à 100 000 µF.
• ESR mesuré au-delà de 2 µF, résolution de 0,01 Ω.
• Zener limitées à 4,5 V de tension de claquage inverse.
• Aucune certification CAT, aucune garantie métrologique.
• Calibration manuelle requise avant chaque série de mesures.

L’ordre logique de l’atelier

Si je devais résumer la démarche en une phrase : on coupe, on attend, on regarde, on mesure sous tension, on teste hors tension, puis on sort les composants douteux. Le multimètre intervient aux étapes de tension, de continuité et de diode ; le testeur de composants intervient à la toute fin, sur l’établi, hors circuit.

Les deux appareils ne se concurrencent pas. Le multimètre certifié CAT reste obligatoire dès qu’une carte est alimentée depuis le secteur, et sa sécurité de mesure est encadrée par la CEI/EN 61010-1. Le LCR-T4, sans certification, reste cantonné à l’établi et aux composants déchargés.

Pour la qualité métrologique, il faut aussi garder en tête que ces testeurs n’affichent que des résolutions. La question de l’étalonnage et de sa périodicité se pose pour un multimètre de travail ; elle se pose à peine pour un testeur à 13,50 $ dont la calibration est une manipulation manuelle. J’ai détaillé le sujet dans mon article sur l’étalonnage du multimètre.

Et si vous hésitez entre un multimètre de chantier et un modèle de banc, ce sont deux usages différents : le terrain demande la robustesse et le classement CAT, le banc demande la précision et la stabilité, comme le montre l’avis sur l’UNI-T UT61E. Sur une carte en panne, c’est la méthode qui fait le diagnostic, pas le prix de l’appareil.

FAQ

L’essentiel à retenir

Une carte en panne se mesure dans un ordre précis : coupure au disjoncteur, attente de 10 minutes, inspection visuelle, mesures sous tension, tests hors tension, composants sortis. Le multimètre certifié CAT couvre les tensions et la continuité. Le testeur de composants LCR-T4, sans certification, identifie les composants sortis de la carte, avec des limites claires : zener sous 4,5 V, courant de test d’environ 7 mA, inductance peu précise.

À 13,50 $ US chez wiredco, l’appareil est une option crédible pour qui dépanné régulièrement des cartes de chaudière, de PAC, de VMC ou de volets roulants. Pour une panne isolée, le multimètre suffit. Dans les deux cas, la sécurité prime : un condensateur se considère chargé tant qu’il n’est pas mesuré déchargé.
