Tektronix avis : oscilloscopes

Quand je pense aux oscilloscopes, Tektronix est la première marque qui me vient à l’esprit. Fondée en 1946 aux États-Unis, elle a inventé l’oscilloscope moderne et reste une référence mondiale de la mesure.

Mon avis sur la marque est clair : c’est une valeur technique sûre, mais il faut bien comprendre ce qu’elle vend avant d’acheter.

Tektronix ne cible pas le terrain d’un électricien. Sa gamme va du petit oscilloscope d’étude au banc de laboratoire à 164 000 €, et son entrée de gamme est pensée pour les étudiants, les développeurs embarqués et les petites entreprises.

Pour mon métier, je la classe dans les outils de banc et de diagnostic embarqué, pas dans les outils de poche.

La cohérence de la marque est frappante : 80 ans d’histoire, une garantie 5 ans sur l’entrée de gamme et des prix officiels publiés en euros. Voici le détail, chiffres à l’appui, d’après les pages du fabricant et un revendeur spécialisé français.

Ce que représente Tektronix aujourd’hui

Tektronix se définit elle-même comme une « measurement insight company », une entreprise dont le métier est de rendre la mesure compréhensible. Ses marchés officiels sont les laboratoires d’enseignement, la recherche et développement, l’industrie et l’automobile. Ces informations viennent de la page Company du fabricant.

La page Company ajoute deux chiffres significatifs : plus de 700 brevets déposés depuis l’an 2000 et des bureaux dans 21 pays. Le communiqué des 75 ans, publié en 2021, confirme la longévité : la marque revendique 80 ans d’existence et le titre d’inventeur du déclenchement de l’oscilloscope.

Le positionnement est net : Tektronix vit sur le banc de mesure, pas dans la sacoche d’un artisan. Pour un électricien, cela change tout. Rien dans la gamme ne remplace un multimètre ou une pince ampèremétrique pour vérifier une tension, une continuité ou un courant sur une installation.

Quand je dois choisir un multimètre pour le terrain, je regarde plutôt des marques comme Fluke ou Chauvin Arnoux, dont j’ai raconté l’histoire de Fluke. La scène de la mesure compte aussi des acteurs français comme Metrix, qui occupe un créneau différent.

Tektronix n’est donc pas un concurrent direct sur le chantier : elle se positionne sur le banc.

1946 : la naissance de l’oscilloscope moderne

L’histoire commence en 1946, à Beaverton, dans l’Oregon. Deux hommes, C. Howard Vollum et Melvin J. Murdock, fondent une société qu’ils nomment d’abord Tekrad. Leur invention fondatrice est le premier oscilloscope à balayage déclenché au monde, ce que les anglophones appellent le time-base triggered.

Avant cela, un oscilloscope affichait une forme d’onde qui défilait sans repère stable. Le déclenchement permet de synchroniser l’affichage sur le signal lui-même : la forme d’onde devient nette et reproductible. C’est cette idée, simple en apparence, qui a fait de Tektronix le socle de l’instrumentation moderne.

Le premier oscilloscope commercial, le Type 511, est vendu en 1947 à l’University of Oregon Medical School. Le site du fabricant indique un prix de 795 $, le communiqué officiel parle d’environ 800 $. Le Type 511 est resté au catalogue de 1947 à 1953.

Le communiqué des 75 ans résume la suite d’une formule : Tektronix est « the seed that grew the Silicon Forest », la graine qui a fait pousser la forêt du silicium. La formule dit bien ce que la marque représente pour l’industrie technologique américaine.

Soixante-quinze ans de jalons

Le communiqué publié en 2021 pour les 75 ans de la marque donne une timeline officielle. Elle montre une entreprise qui a accompagné tous les grands virages technologiques du XXe siècle : la voici reproduite avec ses repères.

Quelques lectures de ce tableau. Les 7 Emmy Awards des années 1950 récompensent le travail sur la vidéo et la télévision couleur. Le programme Apollo de la NASA et les mainframes IBM des années 1960-70 attestent de la place de la marque dans les grands projets américains.

Le premier brevet américain date de 1956 : le total dépasse les 3 200 brevets US. La première usine européenne ouvre en 1958 à Guernesey. Les premières ventes internationales datent de 1948, avec le constructeur suédois L.M. Ericsson comme premier client étranger.

Un détail m’a marqué dans le communiqué des 75 ans : le siège est toujours à Beaverton, dans l’Oregon, depuis la fondation. Soixante-quinze ans après 1946, la marque travaille dans la même ville, ce qui est rare, à ma connaissance, pour une entreprise technologique américaine de cette époque.

Cette continuité compte dans mon avis : elle explique en partie l’attachement des utilisateurs à la marque.

La structure de propriété a changé plusieurs fois. En 2007, Tektronix est rachetée par Danaher pour environ 2,8 milliards de dollars. En 2010, elle absorbe Keithley Instruments. En 2016, Danaher sépare ses activités dans une nouvelle société, Fortive Corp., et Tektronix suit ce mouvement.

En 2019, la marque lance TekDrive, son espace de stockage cloud pour les mesures.

Ces mouvements capitalistiques sont courants dans le monde de l’outillage : je les détaille dans mon article sur les groupes qui possèdent quoi.

Ils n’ont pas empêché Tektronix d’innover : le premier oscilloscope à analyseur de spectre intégré (MDO) est sorti en 2011, et la série TBS2000 a été lancée en 2016, toujours selon la page Company.

La gamme : du 50 MHz au 70 GHz

La page officielle des oscilloscopes publie les prix de base en euros, ce qui facilite la comparaison. La gamme couvre du 50 MHz au 70 GHz : c’est l’éventail de prix le plus large du marché, à ma connaissance. Voici le tableau complet des séries avec les prix catalogue.

Ce tableau mérite deux remarques pour un électricien. D’abord, les séries qui me concernent vraiment sont les trois premières : les autres dépassent largement un usage artisan. Ensuite, l’entrée de gamme 4 voies n’existe pas en TBS1000C : la gamme C est limitée à 2 voies.

Pour trouver du 4 voies, il faut monter en TBS2000B, à partir de 2 900 € pour le TBS2074B. C’est un point que j’ai vérifié modèle par modèle sur les pages du fabricant, et il change souvent la discussion avec un client qui croit acheter un petit oscilloscope 4 voies d’entrée.

L’entrée de gamme TBS1000C : la série 2 voies

La série TBS1000C couvre 50 à 200 MHz en 2 voies, avec un échantillonnage de 1 GS/s et 20 kpoints de mémoire. La page produit précise qu’elle vise les étudiants, les développeurs embarqués et les petites entreprises. Ce n’est donc pas un outil conçu pour le chantier, mais un instrument d’étude et de banc.

1 écran des ondes sinusoïdales écran des ondes sinusoïdales 2 marquage TBS 1000C SERIES marquage TBS 1000C SERIES

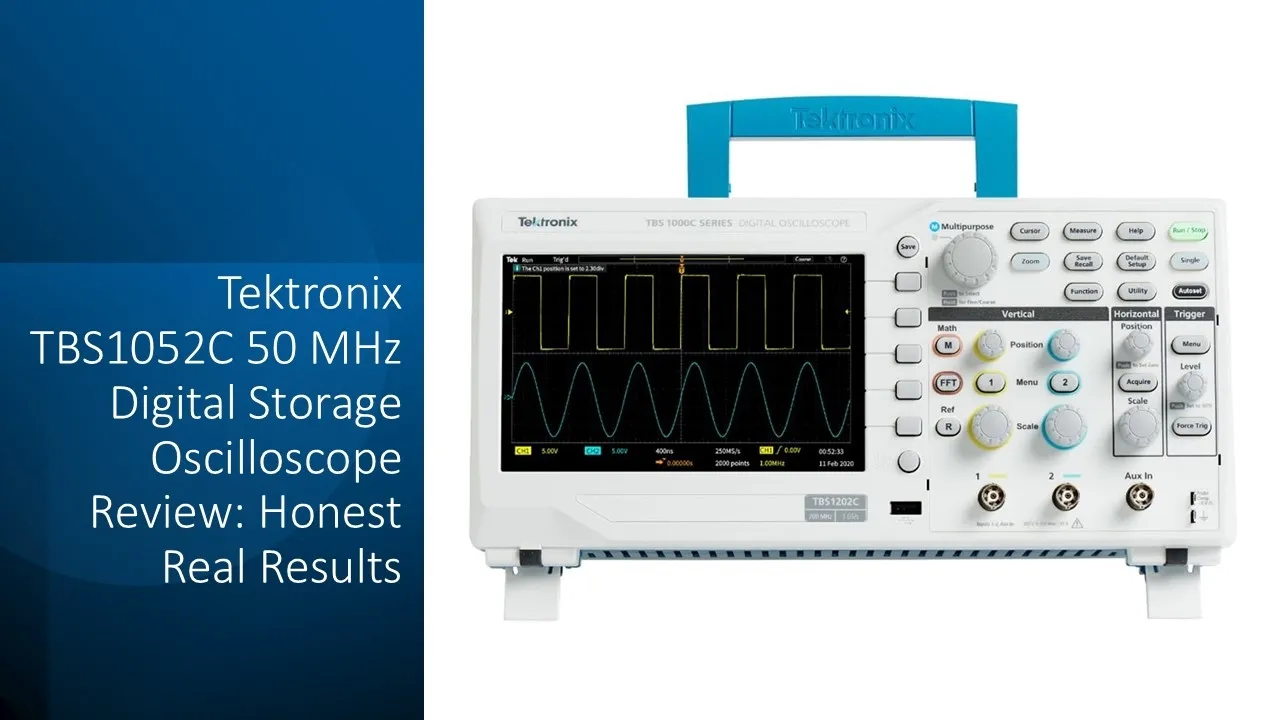

TBS1052C d’entrée de gamme

Photo du modèle d’entrée de la série, celle qui sert de référence aux prix et à la garantie 5 ans.

1. 1 écran des ondes sinusoïdales
2. 2 marquage TBS 1000C SERIES

Les prix officiels vont de 458 € pour la version EDU à 2 080 € pour le modèle le plus rapide. La version EDU est destinée à l’enseignement ; la version standard commence à 591 € pour le TBS1052C. Voici les références publiées :

• TBS1052C-EDU : 458 €
• TBS1052C : 591 €
• TBS1072C : 951 €
• TBS1102C : 1 310 €
• TBS1202C : 2 080 €

Toute la série bénéficie d’une garantie 5 ans, indiquée à la fois sur la page produit et dans le tableau comparatif officiel. C’est un argument de confiance rare dans cette catégorie de prix. Il pèse dans la décision quand on hésite entre du neuf et de l’occasion.

La TBS2000B quand il faut 4 voies

La série TBS2000B monte en gamme : 70 à 200 MHz, 2 ou 4 voies, échantillonnage de 1 à 2 GS/s et 5 Mpoints de mémoire. Elle ajoute un écran de 9 pouces avec 15 divisions, 32 mesures automatiques et des connexions WiFi ou Ethernet.

La bande passante est upgradable sur le terrain, ce qui permet de démarrer moins cher et d’évoluer plus tard.

Les prix publiés vont de 1 860 € pour le TBS2072B à 3 340 € pour le TBS2202B. Le TBS2102B est à 2 360 €, et le TBS2074B, le 4 voies d’entrée, à 2 900 €. La garantie 5 ans s’applique aussi à cette série, toujours selon le tableau comparatif officiel.

C’est, à mon avis, la série la plus cohérente pour un atelier qui veut un oscilloscope sérieux sans viser le laboratoire. Le 4 voies à 2 900 € est le point d’entrée que je regarderais si j’avais besoin de suivre plusieurs signaux en même temps. L’écran de 9 pouces et les mesures automatiques simplifient la prise en main.

La 2 Series MSO : le créneau automobile

La 2 Series MSO est la nouveauté qui m’intéresse le plus pour le diagnostic embarqué. C’est un oscilloscope portable de moins de 2 kg, alimentable sur batterie en option, avec 70 à 500 MHz et 2 ou 4 voies. Son prix de base est de 1 920 €.

Tektronix lui consacre une page dédiée à l’automobile, disponible en français. Les usages annoncés : tests des calculateurs (ECU), contrôle des capteurs et des actionneurs, décodage des bus de communication et analyse de puissance des onduleurs de véhicules électriques.

Les bus pris en charge sont le CAN, le LIN, le FlexRay, le SENT et le PSI5.

C’est exactement le type de travail que je décris dans mon article sur le diagnostic automobile. Un artisan qui intervient sur l’électronique embarquée trouve ici un oscilloscope transportable, avec un décodage de bus intégré qui évite d’acheter un équipement séparé.

Pour la mécanique simple, en revanche, un oscilloscope reste surdimensionné.

Ce positionnement portable sur batterie est nouveau pour la marque, qui a longtemps fait des instruments de table. Il répond à une demande réelle des ateliers : pouvoir se déplacer autour du véhicule sans chercher une prise.

Quelle série pour quel usage ?

Voici ma lecture des pages officielles, pour choisir une série selon le besoin réel :

• Étude, enseignement, découverte : TBS1000C, à partir de 458 € en version EDU.
• Atelier, mesures sérieuses, 4 voies : TBS2000B, à partir de 1 860 €.
• Diagnostic embarqué, déplacements : 2 Series MSO, à partir de 1 920 €.
• Laboratoire, recherche et développement : 3 Series MDO et au-delà, à partir de 4 790 €.

Ce tableau de correspondance est ma lecture des pages officielles, pas une vérité absolue. Il aide à éviter le piège classique : acheter un oscilloscope 2 voies quand on découvre six mois plus tard qu’il faut 4 voies pour suivre deux signaux et leur déclenchement.

En France : prix, occasion et location

Le prix catalogue européen est une chose, le prix payé en France en est une autre. J’ai vérifié les tarifs chez Leasametric, un revendeur spécialisé qui publie ses prix hors taxes. L’exemple le plus parlant est le TBS1104, un modèle 4 voies de 100 MHz de l’ancienne génération TBS1000.

Le TBS1104 neuf est affiché à 1 750 € hors taxes avec une garantie de 60 mois, ce qui recoupe la garantie 5 ans annoncée par le fabricant. La version reconditionnée « ReNEWed » est à 1 290 € avec 6 mois de garantie. La location revient à 38 € par semaine, et l’option calibration à 195 €.

Le catalogue d’occasions est fourni : des TDS3012B à partir de 1 245 €, des TDS520D à 3 495 €, des TDS5104 à 4 995 €. Pour un usage ponctuel, la location hebdomadaire à 38 € est une piste que peu de marques permettent. Elle rend la marque accessible sans engager plusieurs milliers d’euros.

Le TBS1104 échantillonne à 1 GS/s : une fiche honnête pour un usage d’atelier, même si la génération est ancienne. Pour un premier contact avec la marque, je regarderais d’abord la location hebdomadaire ou un reconditionné : le risque financier est limité et la question de la revente ne se pose pas.

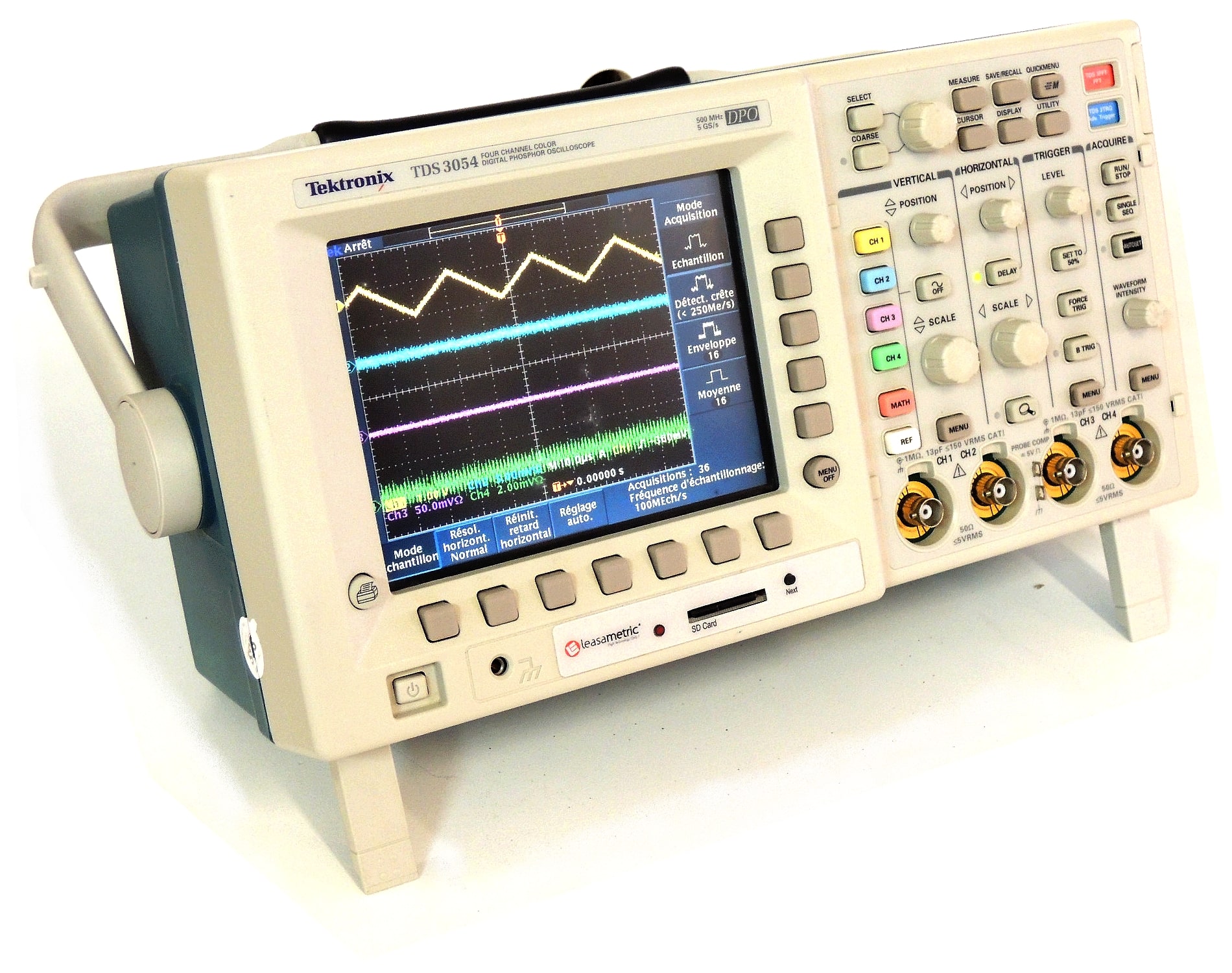

1 écran des signaux écran des signaux 2 marquage TDS 3054 marquage TDS 3054

TDS 3054 d’occasion

Photo d’un modèle TDS3000 vu chez le revendeur, pour comparer visuellement les oscilloscopes d’occasion cités.

1. 1 écran des signaux
2. 2 marquage TDS 3054

La question de l’étalonnage et de sa périodicité se pose pour tout appareil de mesure, neuf ou d’occasion. L’option calibration à 195 € chez le revendeur simplifie la maintenance. C’est un coût à intégrer dans le budget, comme pour n’importe quel instrument.

Le support et l’étalonnage multi-marques

L’achat d’un oscilloscope ne s’arrête pas à la livraison : il y a le support, les manuels et l’étalonnage. La page d’accueil du fabricant mentionne un support technique gratuit, des manuels en ligne et un service d’étalonnage qui couvre 140 000 produits issus de 9 000 fabricants.

Cette mention provient de la page d’accueil, pas d’une page produit dédiée : demandez la confirmation au revendeur avant achat.

L’intérêt pour un atelier est réel. Un service multi-marques permet de faire étalonner un oscilloscope d’occasion au même endroit, quel que soit son constructeur d’origine. Cela rejoint la question de la périodicité de l’étalonnage que je pose pour les multimètres, et l’option calibration à 195 € du revendeur français citée plus haut.

Avant d’acheter un oscilloscope, je vérifie trois choses : la disponibilité des manuels, la durée de garantie et l’existence d’un service d’étalonnage. Sur ces trois points, Tektronix publie des éléments clairs, même si le service multi-marques reste une mention d’accueil à confirmer au moment de la commande.

Pour un autre regard sur le marché de la mesure, je vous renvoie à mon avis sur Keysight.

La garantie 5 ans change la donne

La garantie 5 ans sur l’entrée de gamme est, à mes yeux, l’argument le plus solide de la marque. Elle est confirmée par deux sources indépendantes : les pages officielles TBS1000C et TBS2000B, et le revendeur français qui annonce 60 mois sur le TBS1104.

Dans cette catégorie de prix, c’est rare. Beaucoup de constructeurs s’arrêtent à un an, certains à trois. Une garantie 5 ans change le calcul économique, surtout quand on hésite entre du neuf et de l’occasion : elle justifie une partie de l’écart de prix.

Je compare les politiques de garantie des grandes marques dans mon article sur la garantie de l’outillage. Pour les autres séries Tektronix, le tableau comparatif officiel annonce 1 an pour la 2 Series MSO, 3 ans pour la 3 Series MDO, et 1 an pour les séries 4, 5, 6 et 7.

Ces durées sont à confirmer modèle par modèle avant achat : le tableau officiel les donne, à vérifier au moment de la commande.

Les points non confirmés

Un avis sérieux doit aussi dire ce qu’il ne sait pas. Aucun comparatif chiffré fiable et ouvert n’existe entre l’entrée de gamme Tektronix et les marques chinoises Rigol ou Siglent, souvent citées dans les discussions de passionnés : ce débat n’est pas tranché ici.

Sur le plan industriel, Tektronix fait partie du groupe Fortive depuis la scission de Danaher.

Bien que la marque conserve son aura historique de référence absolue dans les laboratoires de recherche et l’enseignement supérieur, le choix d’un modèle d’entrée de gamme comme le TBS1102C face aux offres agressives de Siglent ou Rigol doit être évalué sur banc en fonction de vos besoins réels en bande passante et en capture de transitoires.

Mon avis en synthèse

Si je résume, Tektronix est une marque que je recommande pour un usage de banc, d’enseignement ou de diagnostic embarqué. L’invention du balayage déclenché, la longévité de 80 ans et la garantie 5 ans sur l’entrée de gamme sont des faits documentés, pas des promesses marketing.

En revanche, je ne la recommande pas comme premier oscilloscope d’un électricien de terrain, et encore moins comme remplaçant d’un multimètre ou d’une pince.

Pour le quotidien d’un chantier, un bon multimètre reste l’outil central, et le budget d’équipement d’un débutant se regarde globalement : j’ai détaillé ce budget dans mon article sur l’équipement d’un électricien débutant.

Mon verdict : achetez Tektronix si vous avez un besoin précis de mesure de signaux, en atelier, en formation ou en diagnostic auto. Sinon, regardez d’abord les marques de terrain. L’occasion et la location permettent d’entrer dans la marque sans casser le budget : c’est la voie que je conseille pour un premier contact.
