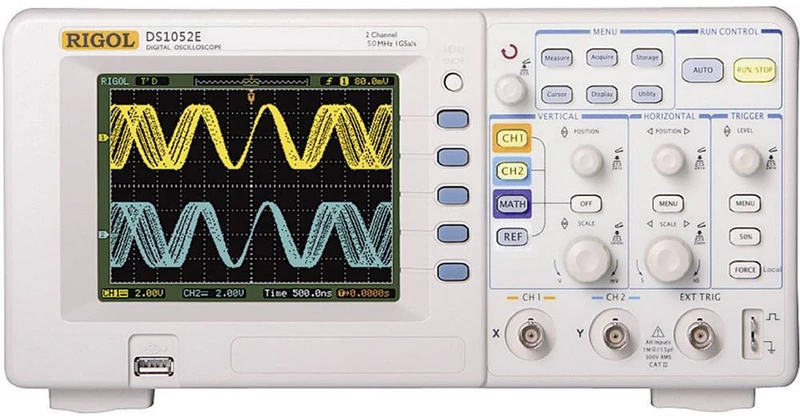

Oscilloscope débutant : par où commencer pour le diagnostic

Quand une carte de chaudière, de VMC ou d’onduleur tombe en panne intermittente, mon multimètre affiche souvent une tension parfaitement propre. La panne est pourtant là, quelque part entre deux mesures. Le multimètre donne une moyenne, l’oscilloscope montre la forme d’onde.

C’est exactement la limite que pointe Altium dans son guide du débutant : le multimètre ne fournit aucune visualisation, il ne voit ni les pics transitoires, ni la forme du signal, ni le bruit. L’oscilloscope affiche la tension en fonction du temps, avec une résolution en millivolts, et capture des transitoires qu’un multimètre rate.

Je précise le cadre d’emblée : je parle ici du diagnostic de cartes électroniques (VA, chaudières, VMC, onduleurs, moteurs, domotique), pas de la vérification d’une installation domestique, où le VAT et le multimètre restent rois. Dans cet article, je pose les bases pour un électricien qui sort du tableau électrique : les quatre spécifications qui comptent, le choix du premier appareil, les sondes, la sécurité et la première prise en main.

Pourquoi le multimètre ne suffit pas au diagnostic de cartes

Sur une installation classique, la valeur efficace répond à presque tout : présence de tension, chute, continuité, isolation. Sur une carte électronique, elle cache l’essentiel. Une alimentation qui s’écroule sous charge laisse une tension moyenne correcte au multimètre ; seule la forme de l’ondulation montre que la carte est en train de lâcher.

Le même raisonnement vaut pour les transitoires de capteurs ou d’encodeurs : une impulsion manquée toutes les cent peut passer inaperçue sur un affichage, pas sur un écran. Un front numérique sale, un dépassement, un ringing sur un bus SPI ou I²C : autant de défauts invisibles à la mesure moyenne et lisibles à l’œil sur une forme d’onde.

Cela ne veut pas dire que le multimètre disparaît de la caisse. Il reste l’outil de premier niveau, et mon guide sur le choix d’un multimètre détaille les critères quand on part de zéro. L’oscilloscope vient en complément, pas en remplacement, et l’article électricité et électronique : ce qui change explique la frontière entre les deux mondes pour un électricien.

Les quatre spécifications à comprendre avant d’acheter

Quand on ouvre une fiche produit, quatre chiffres reviennent systématiquement. Comprendre ce qu’ils mesurent évite d’acheter trop petit ou de payer pour du vide. Le tableau ci-dessous résume les règles que j’ai retenues des documentations de Rohde et Schwarz et de NI.

Bande passante : la spécification que tout le monde cite

La bande passante se définit par la fréquence où le signal d’entrée est atténué à 70,7 % de sa valeur réelle, soit −3 dB. Au-delà, l’amplitude affichée ne reflète plus la réalité : la mesure devient douce, arrondie, sous-évaluée.

Pour une sinusoïde, la règle est de 1,5 fois la fréquence maximale mesurée. Pour un signal complexe ou numérique, il faut 3 à 5 fois la fréquence d’horloge, parce que les fronts contiennent des harmoniques bien au-delà de la fréquence de base. Une autre estimation circule dans les documentations : bande passante ≈ 0,35 divisé par le temps de montée du signal.

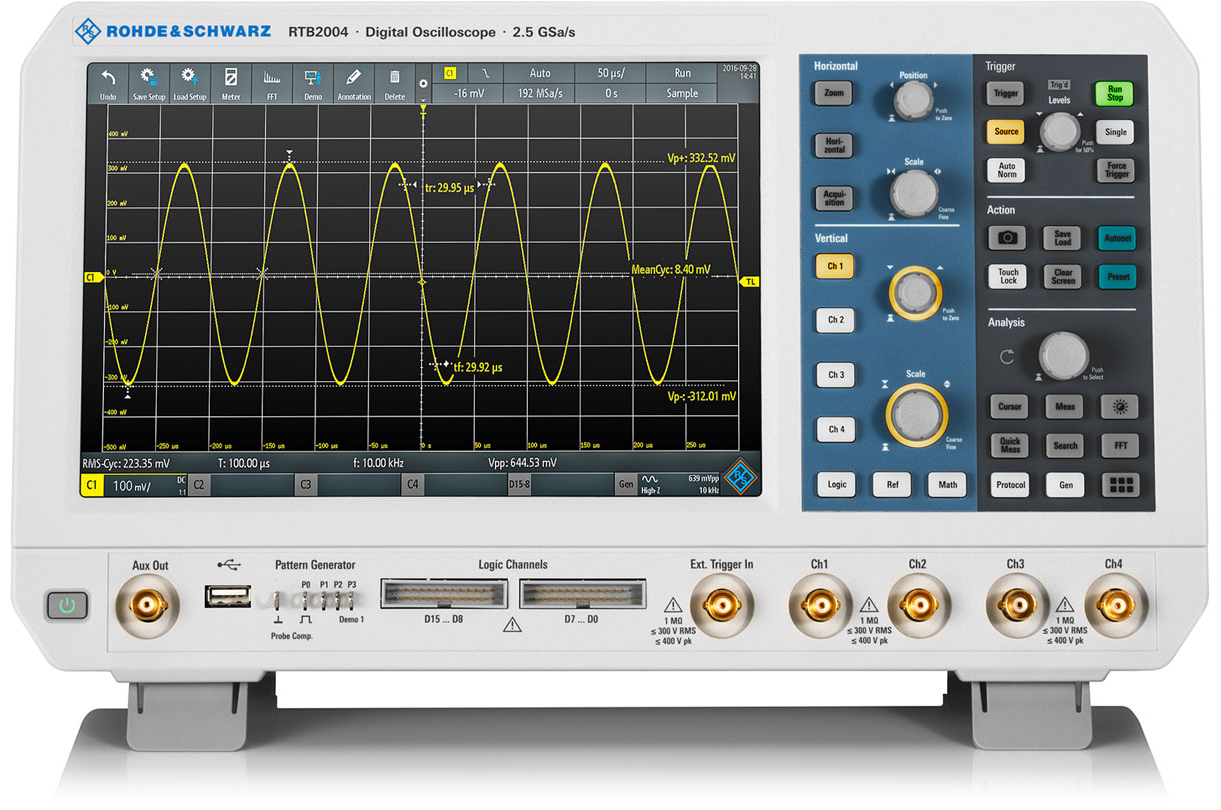

Taux d’échantillonnage : la cadence du convertisseur

Le taux d’échantillonnage est la cadence à laquelle le convertisseur numérise le signal. La règle minimale retenue par Rohde et Schwarz : au moins 2,5 fois la bande passante, pour que la forme reconstruite reste fidèle.

Un piège revient dans les fiches : certains appareils n’atteignent leur taux maximal que sur une seule voie. Le RTC1000 de Rohde et Schwarz en 300 MHz annonce ainsi 2 Géch/s sur 1 voie mais 1 Géch/s quand les 2 voies sont actives. Si vous comptez mesurer deux signaux en même temps, vérifiez ce chiffre en mode deux voies.

Profondeur de mémoire : le tampon qu’on oublie

La profondeur de mémoire est la taille du tampon d’acquisition : elle détermine combien de temps d’enregistrement l’appareil peut garder à pleine cadence. Rohde et Schwarz la cite comme critère de choix au même titre que la bande passante.

Je n’ai trouvé aucune règle chiffrée dans les sources ouvertes que j’ai consultées. Je la traite donc qualitativement : plus la mémoire est profonde, plus on peut zoomer dans une longue séquence sans perdre de détails. Pour un premier achat, c’est un critère secondaire par rapport à la bande passante et à l’échantillonnage.

Résolution du convertisseur : les bits de quantification

La résolution du CAN fixe la finesse de quantification de l’amplitude. L’entrée de gamme travaille en 8 bits, ce qui est le cas annoncé du FNIRSI 1014D que je détaille plus bas. Rohde et Schwarz mentionne des modes 12 bits « HD » sur ses gammes supérieures.

En pratique, pour le diagnostic de pannes franches (signal absent, déformé, bruité), 8 bits suffisent largement. La résolution devient un critère quand on cherche de très faibles variations d’amplitude, par exemple l’ondulation d’une alimentation régulée.

Quelle bande passante choisir pour débuter

La réponse courte vient d’Altium : 25 MHz minimum absolu, 50 MHz recommandé pour un débutant en électronique. C’est le plancher qui permet de voir correctement les signaux de la plupart des cartes courantes.

Pour du signal numérique — SPI, I²C, microcontrôleurs — la règle des 3 à 5 fois la fréquence d’horloge reprend la main. Un bus I²C à 100 kHz se contente de peu ; une horloge de microcontrôleur à plusieurs MHz exige déjà plus de marge.

Mon conseil pour un électricien qui diagnostique des cartes : viser un appareil 2 voies autour de 100 MHz. C’est le profil le plus courant de l’entrée de gamme, et il couvre à la fois l’analogique et les bus numériques courants. Au-delà, le budget grimpe vite, et les prix français des marques établies n’étaient pas vérifiés au moment où j’ai écrit cet article.

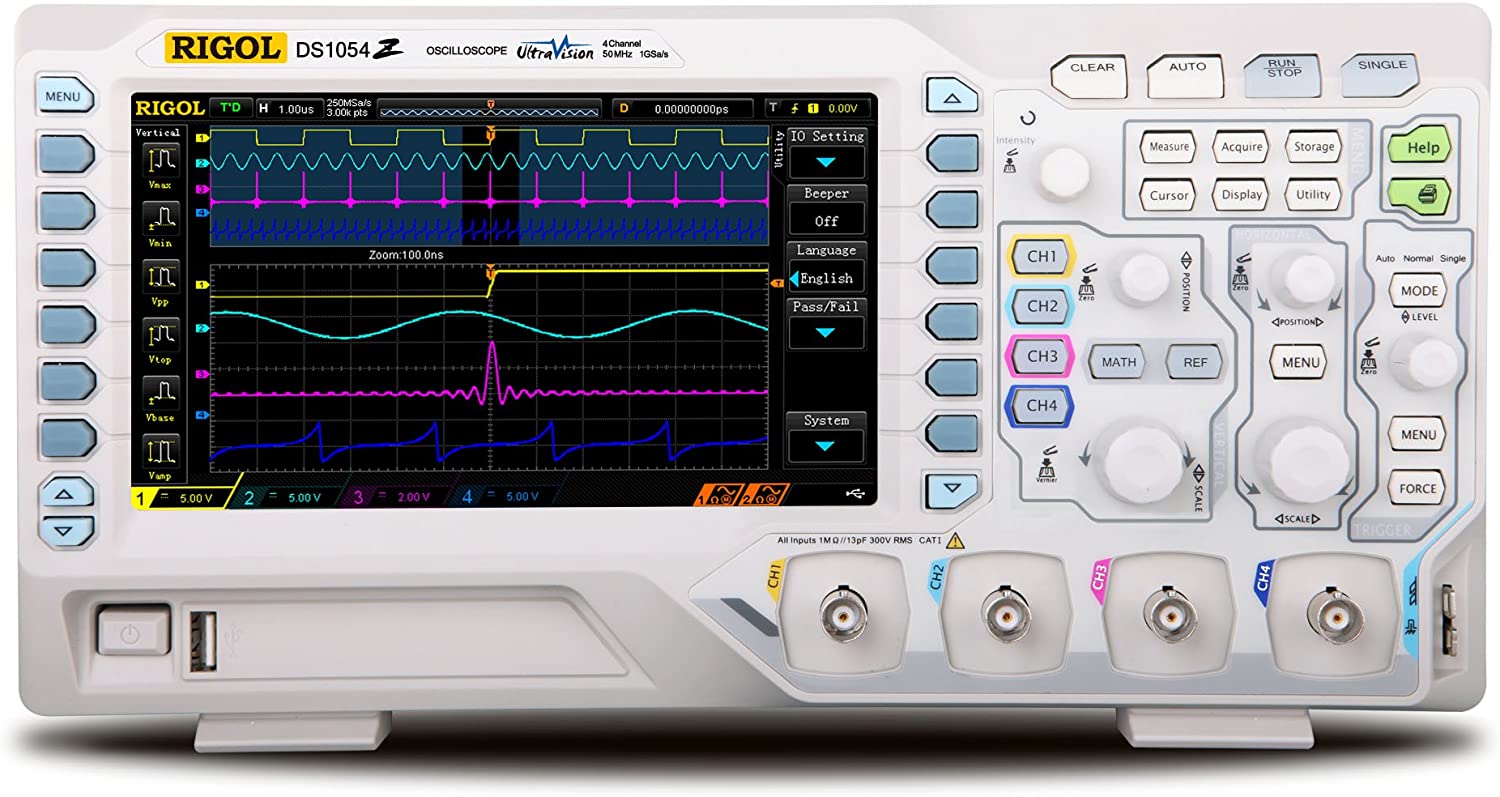

Choisir son premier oscilloscope

Les formats disponibles

La plupart des oscilloscopes vendus aujourd’hui sont des DSO de table ou des MSO, comme le rappelle Altium. Les « oscilloscopes » bas de gamme au format multimètre sont, eux, très limités.

Pour un premier achat de diagnostic de cartes, le DSO de table 2 voies reste le choix le plus simple : prix contenu, écran dédié, sondes fournies. Le portable à voies isolées ne se justifie que si vous devez mesurer des signaux non référencés à la terre, je reviens sur ce point dans la partie sécurité.

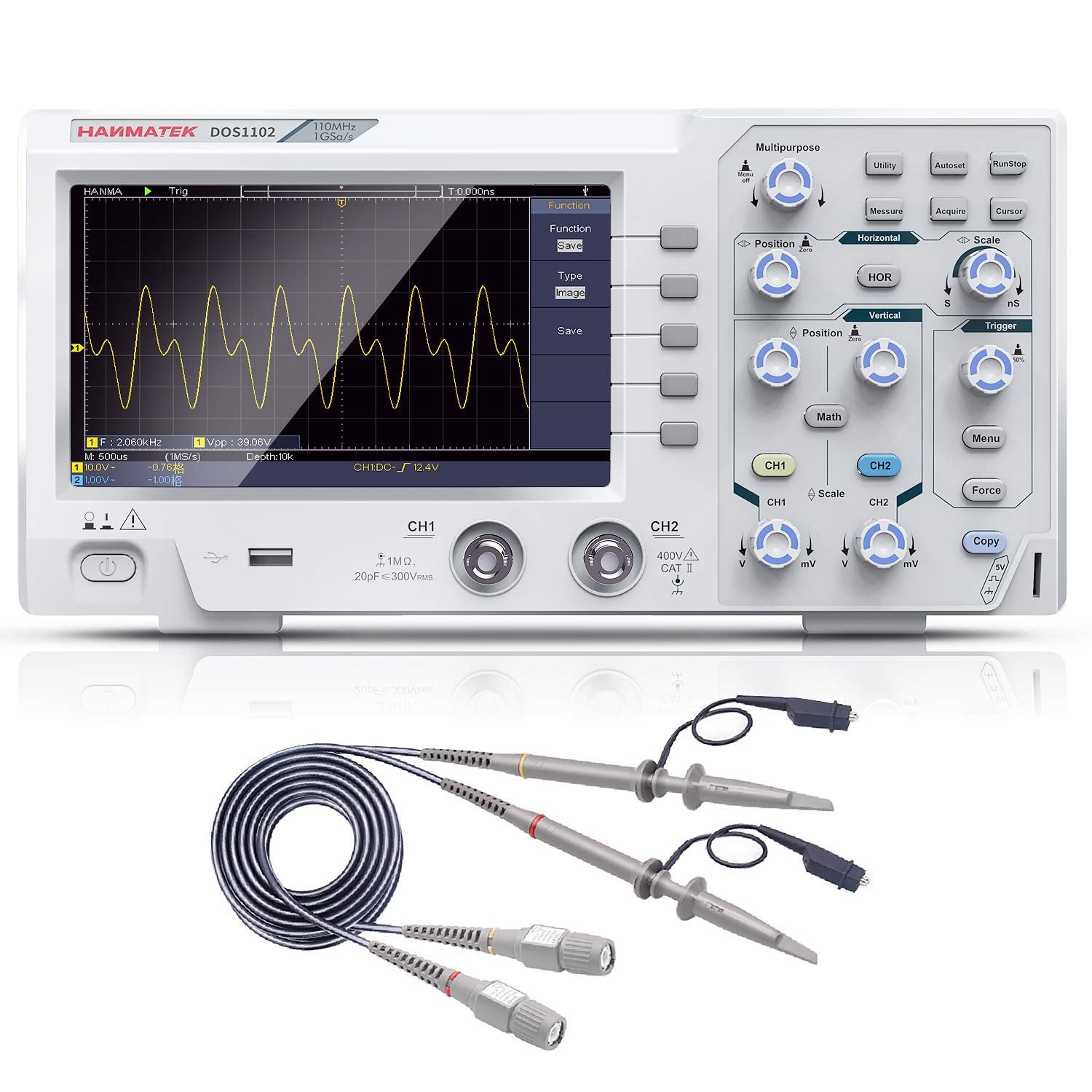

Le profil d’entrée de gamme type

L’entrée de gamme se présente presque toujours sous le même profil : 2 voies, 100 MHz, 1 Géch/s, convertisseur 8 bits, écran 7 pouces, souvent avec un générateur de signaux DDS intégré. Le FNIRSI 1014D en est l’exemple type : 100 MHz sur 2 voies, 1 GSa/s, entrée 1 MΩ, 240 Kbit de mémoire, tension maximale 40 V en sonde 1X et 400 V en sonde 10X, générateur de 14 formes de signaux, FFT et Lissajous.

Les prix que je cite ici ont été relevés au moment de la recherche, sur les fiches ouvertes. Ce sont des instantanés, pas des tarifs garantis dans le temps.

Les ordres de grandeur US de 2023 viennent du commentaire Hackaday : ce ne sont pas des prix français, juste une indication de positionnement. Les prix français des marques établies (Rigol, Siglent, Owon, Hantek, Chauvin Arnoux) n’étaient pas vérifiés au moment de la recherche : je préfère le dire que d’avancer des chiffres inventés.

Les sondes : le vrai sujet du débutant

La sonde est le premier maillon de la mesure, et c’est là que la plupart des erreurs se glissent. La sonde passive 10× est la plus courante et généralement fournie avec l’appareil ; il existe des facteurs 1×, 10× et 100×, comme le détaille Tektronix.

Une sonde passive atténuante doit être compensée à chaque mise en place. La compensation se fait sur le signal carré de référence prévu en façade, typiquement 1 kHz ou 1 MHz selon les modèles. Le résultat se lit immédiatement : une sonde sous-compensée arrondit les angles, une sonde sur-compensée crée un dépassement au sommet du carré. Dans les deux cas, la mesure est inexacte.

Dernier chiffre à noter avant de brancher quoi que ce soit : la tension maximale de la sonde. Sur le FNIRSI 1014D, elle est de 40 V en 1X et 400 V en 10X. Avant toute mesure sur un circuit de puissance, vérifiez cette valeur sur votre propre sonde : elle dépend du modèle et ne se devine pas.

Sécurité : l’oscilloscope de table n’est pas isolé

C’est le point que je veux marteler, parce que la plupart des tutos grand public l’expédient en une ligne. Pour un électricien qui sort du tableau électrique, c’est le risque numéro un : l’oscilloscope de table n’est pas isolé.

Sa masse est reliée à la terre par le cordon secteur tripolaire. Tektronix le rappelle dans son primer : la mise à la terre de l’oscilloscope est une obligation de sécurité, elle fait circuler le courant de défaut vers la terre au lieu de l’opérateur. Mais cette terre a une conséquence directe, que je déduis de cette architecture : la pince masse de la sonde est au potentiel de la terre.

Pour les mesures « flottantes », non référencées à la terre, les constructeurs proposent deux solutions vérifiées : les sondes différentielles, et les oscilloscopes portables à voies isolées. Tektronix précise que les sondes isolées permettent des mesures non référencées à la terre ; Chauvin Arnoux et Metrix proposent une gamme d’oscilloscopes portables à voies isolées, par exemple le Handscope 20/40 MHz en 2 voies, visible dans leur catalogue.

Je ne mentionne volontairement aucun classement CAT pour ces sondes : je n’ai trouvé aucune source ouverte vérifiée sur le sujet au moment de la recherche, et je préfère ne pas l’affirmer. Le reste de l’équipement de sécurité, lui, ne change pas : les gants et outils isolés 1000 V gardent leur place dans le sac dès qu’on travaille près d’une installation sous tension.

Première prise en main en cinq étapes

Voici la méthode que je reprends du primer Tektronix, chapitre « Setting Up and Using an Oscilloscope ». Elle vaut pour n’importe quel DSO de table et évite les mesures fausses dès la première mise sous tension.

La lecture est le dernier geste, et le plus difficile à apprendre. Tektronix conseille de chercher les formes régulières contre les formes déformées, de noter l’amplitude, la fréquence et la durée des motifs avant de conclure. Un signal stable et répétitif est un signal sain ; une déformation est un indice, pas un verdict.

Applications concrètes de diagnostic

Moteurs, actionneurs et réseaux

Tektronix documente le diagnostic automobile avec l’oscilloscope : allumage, injecteurs, capteurs, actionneurs, réseaux de communication CAN et LIN. La démarche se transpose directement aux équipements que je croise chez mes clients : moteurs de volets roulants, VMC, circulateurs de chaudière, actionneurs de domotique.

Le principe est le même partout : une forme d’onde régulière indique un signal stable, une forme déformée signale un composant défectueux ou un câblage défaillant. Avant d’investir, sachez que le diagnostic d’un condensateur de volet roulant au multimètre donne déjà une partie de la réponse ; l’oscilloscope ajoute la forme du signal et les transitoires que la mesure moyenne ne voit pas.

Alimentations et cartes électroniques

Sur les cartes, Altium liste les usages qui justifient l’achat : ondulation et bruit des alimentations, transitoires de capteurs ou d’encodeurs, qualité des fronts numériques, ringing, signaux SPI et I²C, jusqu’à la localisation de bruit rayonné en champ proche.

Ce n’est pas parce qu’on sort l’oscilloscope que les autres outils disparaissent. Sur une installation, le diagnostic des défauts électriques courants se fait au multimètre et au VAT ; sur une carte, la forme d’onde prend le relais. Et la mesure d’isolation reste du domaine du mégohmmètre, pas de l’oscilloscope : je détaille son fonctionnement dans mon article sur le mégohmmètre.

Mon ordre d’achat pour commencer

Si vous partez de zéro, l’ordre d’achat compte autant que le matériel. Le multimètre reste l’outil quotidien : pour la présence de tension, la continuité, les valeurs efficaces, rien ne le remplace. Un modèle correct comme l’UNI-T UT61E couvre déjà une bonne partie des besoins du diagnostic courant.

L’oscilloscope vient en second achat, quand les pannes que vous rencontrez ne se résolvent plus à la valeur moyenne. À ce moment-là, le budget s’organise autour du profil vu plus haut : 2 voies, 100 MHz, 1 Géch/s, sondes 10× fournies, avec une sonde différentielle à prévoir dès que vous touchez des signaux non référencés à la terre.

• Multimètre de qualité pour l’usage quotidien : présence, continuité, valeurs efficaces.
• DSO de table 2 voies autour de 100 MHz avec sondes 10× fournies et compensées.
• Sonde différentielle ou oscilloscope à voies isolées si des mesures flottantes s’annoncent.
• Documentation du fabricant : primer Tektronix, fiches produit, guide d’achat Rohde et Schwarz.

Deux rappels budgétaires. Les prix français des marques établies n’étaient pas vérifiés au moment de la recherche : faites vos relevés avant d’acheter, les tarifs bougent vite. Et pensez à la suite de la vie de l’appareil : comme pour un multimètre, l’étalonnage périodique fait partie du coût de possession. Le poste oscilloscope s’intègre d’ailleurs au budget d’équipement d’un électricien débutant, où je détaille ce que j’achète en premier.
