Tester condensateur volet roulant au multimètre

Tester un condensateur de volet roulant au multimètre sert à répondre à une question simple : le moteur manque-t-il de couple parce que le condensateur est fatigué, ou faut-il chercher ailleurs ?

Sur un volet roulant, le symptôme typique est parlant. Le moteur bourdonne, le tablier monte de quelques centimètres, s’arrête, repart à la main, ou descend mieux qu’il ne monte. Le condensateur n’est pas toujours coupable, mais il fait partie des premières vérifications sérieuses quand le moteur tubulaire a plusieurs années.

Ce guide vise le cas courant : un moteur de volet roulant monophasé avec condensateur permanent accessible dans le tube ou dans la tête moteur. Il ne remplace pas la notice du fabricant, mais il évite les deux erreurs qui font perdre du temps : tester le condensateur encore câblé dans le moteur, ou conclure trop vite qu’un moteur est mort.

Pour replacer ce dépannage dans l’installation, gardez aussi sous la main le guide du tableau électrique, le rappel sur le différentiel 30 mA et le guide du multimètre.

Pourquoi le condensateur bloque un volet

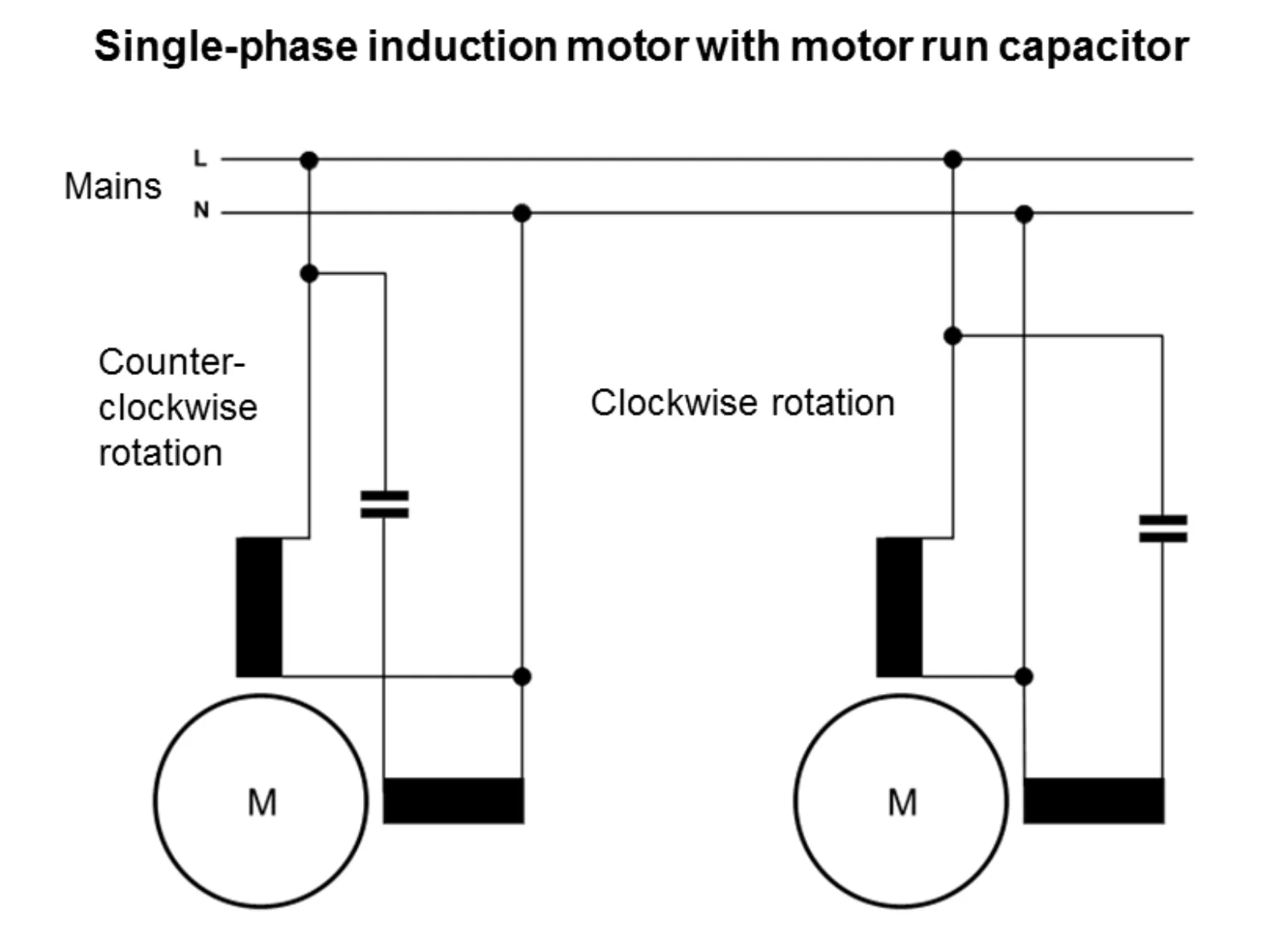

Dans un petit moteur tubulaire 230 V, le condensateur aide le moteur à créer le déphasage nécessaire au démarrage et au couple. Quand il perd de la capacité, le moteur reçoit encore du courant, mais il n’a plus assez de force pour lancer correctement le tablier.

Le bruit change souvent. Le moteur grogne, vibre, tente de partir, puis s’arrête sur protection thermique. Parfois il fonctionne à vide sur l’établi, mais plus dans le coffre, parce que le poids du tablier et les frottements réclament plus de couple.

“

Un volet qui descend mais ne monte presque plus fait penser au condensateur, mais je regarde toujours les coulisses avant de commander la pièce.

Le piège vient de là. Un condensateur faible ressemble à une panne mécanique. Une lame déplacée, un tablier qui frotte, des coulisses sales ou un axe mal aligné peuvent produire le même comportement. Tester le condensateur évite de remplacer un moteur encore récupérable, mais il ne dispense pas de regarder le volet.

Les signes qui orientent vers le condensateur

Le condensateur devient suspect quand le moteur est alimenté, réagit, mais manque de force. Ce n’est pas la même panne qu’un volet totalement muet.

• Bourdonnement au départ : le moteur reçoit une commande mais peine à lancer le tablier.
• Aide à la main efficace : le volet part si on l’accompagne légèrement, sans forcer.
• Montée plus difficile que descente : le poids révèle le manque de couple.
• Arrêt après quelques secondes : la protection thermique peut couper après l’effort.
• Panne progressive : le volet devient lent pendant des semaines avant de bloquer.

À l’inverse, un moteur totalement silencieux oriente plutôt vers l’alimentation, la commande, le récepteur radio, le module mural, une fin de course, une coupure de câble ou un moteur coupé. Dans ce cas, le condensateur peut être en bon état et le test ne changera rien.

Si plusieurs volets tombent en panne le même jour, ne commencez pas par les condensateurs. Regardez le circuit au tableau, le disjoncteur, l’interrupteur différentiel, une commande centralisée ou un module domotique.

Matériel nécessaire

Le minimum est un multimètre avec mesure de capacité en microfarads. Beaucoup de multimètres d’entrée de gamme mesurent la tension et la continuité, mais pas la capacité. Dans ce cas, le mode ohmmètre peut donner un indice grossier, pas une mesure fiable.

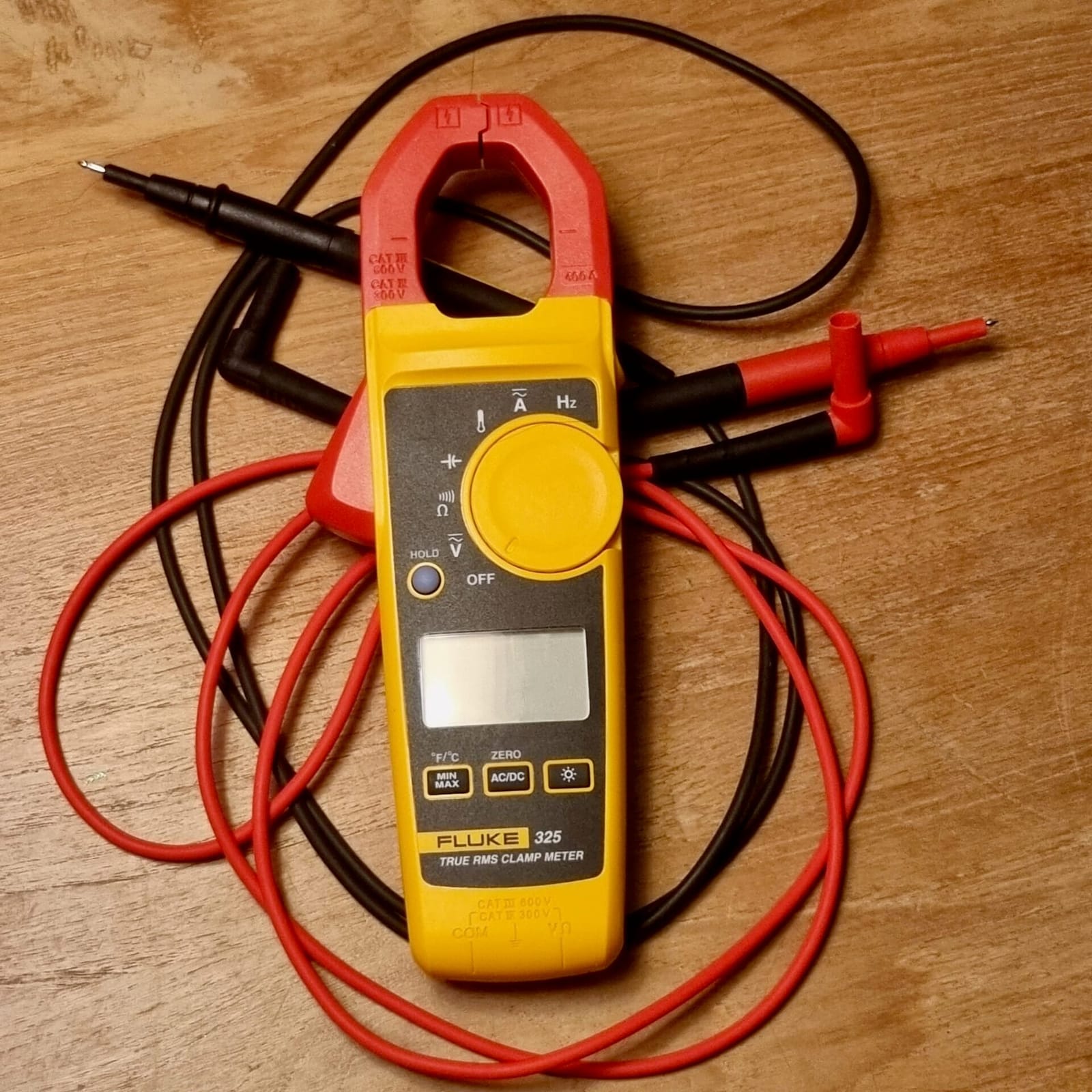

1 Écran du multimètre Écran du multimètre

Multimètre mode capacité

Le mode capacité en microfarads du multimètre simplifie le verdict sur le condensateur

Préparez aussi un tournevis adapté, un marqueur ou des étiquettes pour repérer les fils, une pince isolée, une résistance de décharge et de quoi photographier les branchements. Le téléphone évite bien des erreurs au remontage.

Les cordons du multimètre comptent. Des pointes abîmées, des fiches lâches ou un appareil non adapté au 230 V créent de mauvaises mesures et un vrai risque. Fluke rappelle que les cordons font partie du système de mesure, pas d’un simple accessoire.

Avant d’ouvrir le coffre

Coupez l’alimentation du volet au tableau. Si le circuit n’est pas identifié, coupez plus large. Ensuite, vérifiez que la commande ne réagit plus. Cette étape paraît basique, mais dans les maisons rénovées par morceaux, les volets peuvent être repris sur des circuits différents.

Ne vous contentez pas de mettre l’interrupteur mural sur arrêt. Un volet radio ou centralisé peut recevoir une commande ailleurs. Une télécommande, une horloge, un module connecté ou une centralisation peut relancer le moteur pendant que vous travaillez.

Si vous découvrez des fils dénudés, du ruban fatigué, des dominos brûlés ou un module 230 V mal enfermé, ne faites pas seulement le test du condensateur. La réparation doit remettre le raccordement au propre.

Décharger le condensateur sans bricoler

La charge conservée par le condensateur

Un condensateur peut conserver une charge. Sur un volet roulant, l’énergie stockée reste limitée, mais le geste doit être propre. La décharge se fait avec une résistance adaptée, pas avec un court-circuit brutal au tournevis.

Le court-circuit brutal au tournevis

Le court-circuit peut marquer les bornes, abîmer la pièce, surprendre la main et envoyer un éclat. Il donne aussi une mauvaise habitude. En dépannage électrique, les gestes brusques finissent toujours par coûter cher.

La décharge avec une résistance

Utilisez une résistance de décharge avec conducteurs isolés, maintenue quelques secondes entre les deux bornes. Ensuite, contrôlez la tension résiduelle au multimètre en mode volts continu ou alternatif selon le contexte. Quand la tension est retombée, vous pouvez passer au test de capacité.

Les condensateurs de volet sont souvent cylindriques, avec deux fils souples ou deux cosses. Le corps indique la capacité, la tension de service, parfois la tolérance et la classe. Notez tout avant de jeter l’ancienne pièce.

Mesurer la capacité au multimètre

Le mode capacité du multimètre

Placez le multimètre sur le mode capacité. Si plusieurs plages existent, choisissez une plage compatible avec la valeur imprimée sur le condensateur. Pour un condensateur marqué 4 µF, une plage 20 µF convient.

Brancher les pointes sur les bornes

Branchez les deux pointes sur les bornes du condensateur. Sur un condensateur permanent de moteur en courant alternatif, il n’y a généralement pas de polarité comme sur un condensateur électrolytique de carte électronique. Attendez que la valeur se stabilise.

La tolérance imprimée sur la pièce

La tolérance imprimée sur la pièce compte. Beaucoup de condensateurs acceptent un écart autour de 5 % ou 10 % selon modèle. Mais sur un volet qui manque déjà de couple, une valeur nettement basse suffit souvent à expliquer la panne.

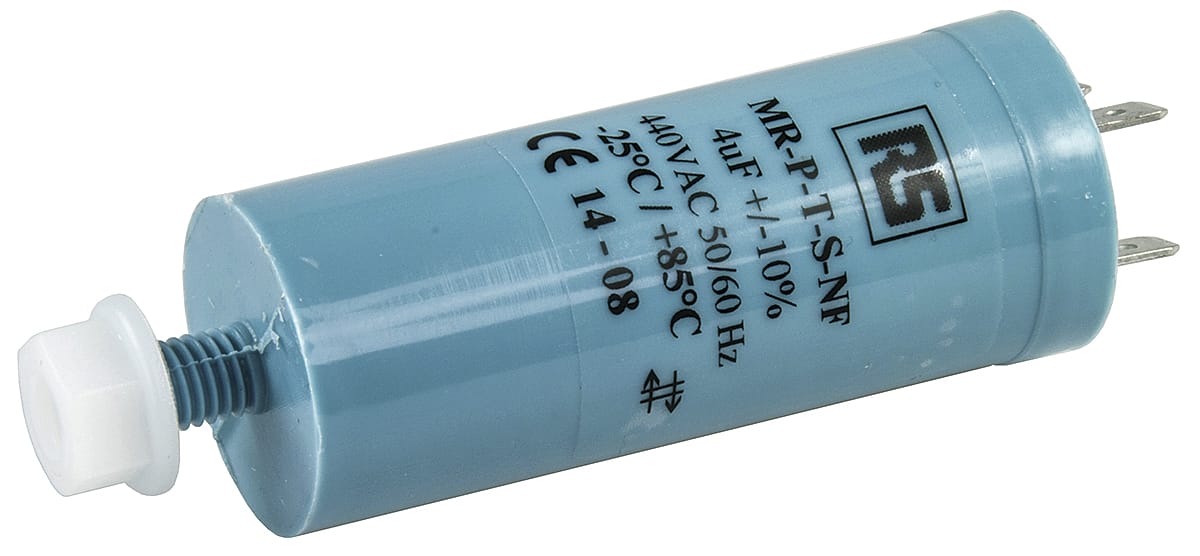

1 Marquage 4 µF ±10 % Marquage 4 µF ±10 % 2 Cosses de connexion Cosses de connexion

Condensateur 4 µF

La valeur inscrite sert de référence pour comparer la mesure du multimètre

1. 1 Marquage 4 µF ±10 %
2. 2 Cosses de connexion

Si votre multimètre n’a pas de mode capacité, ne forcez pas le diagnostic. Le mode résistance peut parfois montrer une charge progressive, puis une montée vers l’infini. C’est un indice de non-court-circuit, pas une validation en microfarads.

Tester sans débrancher : mauvaise idée

Le condensateur isolé du circuit

La mesure de capacité doit se faire condensateur isolé du circuit. Si vous laissez le condensateur branché au moteur, le multimètre voit aussi les enroulements, les fils, les composants voisins et parfois le module de commande.

Une valeur fausse ou rassurante à tort

La valeur peut devenir fausse, instable ou rassurante à tort. C’est particulièrement vrai sur les volets radio ou les installations avec module encastré. Un composant autour du moteur peut créer un chemin parallèle.

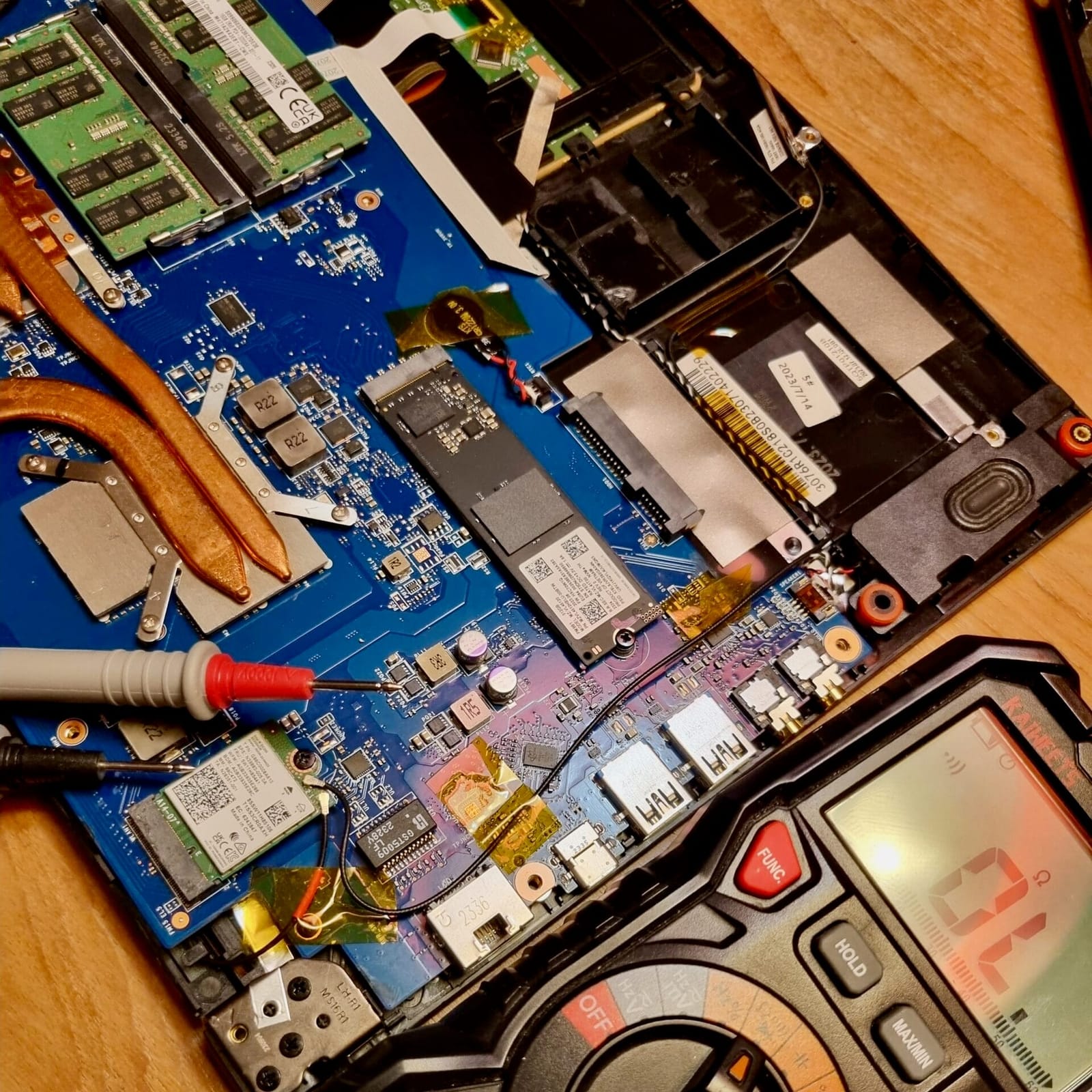

1 Carte de commande Carte de commande 2 Multimètre Multimètre

Volet avec électronique

Avec une carte de commande dans le circuit, la mesure en place voit tout le circuit autour : le condensateur doit être isolé

1. 1 Carte de commande
2. 2 Multimètre

Le seul cas où une mesure en place donne un indice utile est le contrôle visuel et la comparaison de symptômes. Pour une décision de remplacement, sortez au moins une patte ou débranchez les deux fils selon montage.

Vérifier les connecteurs

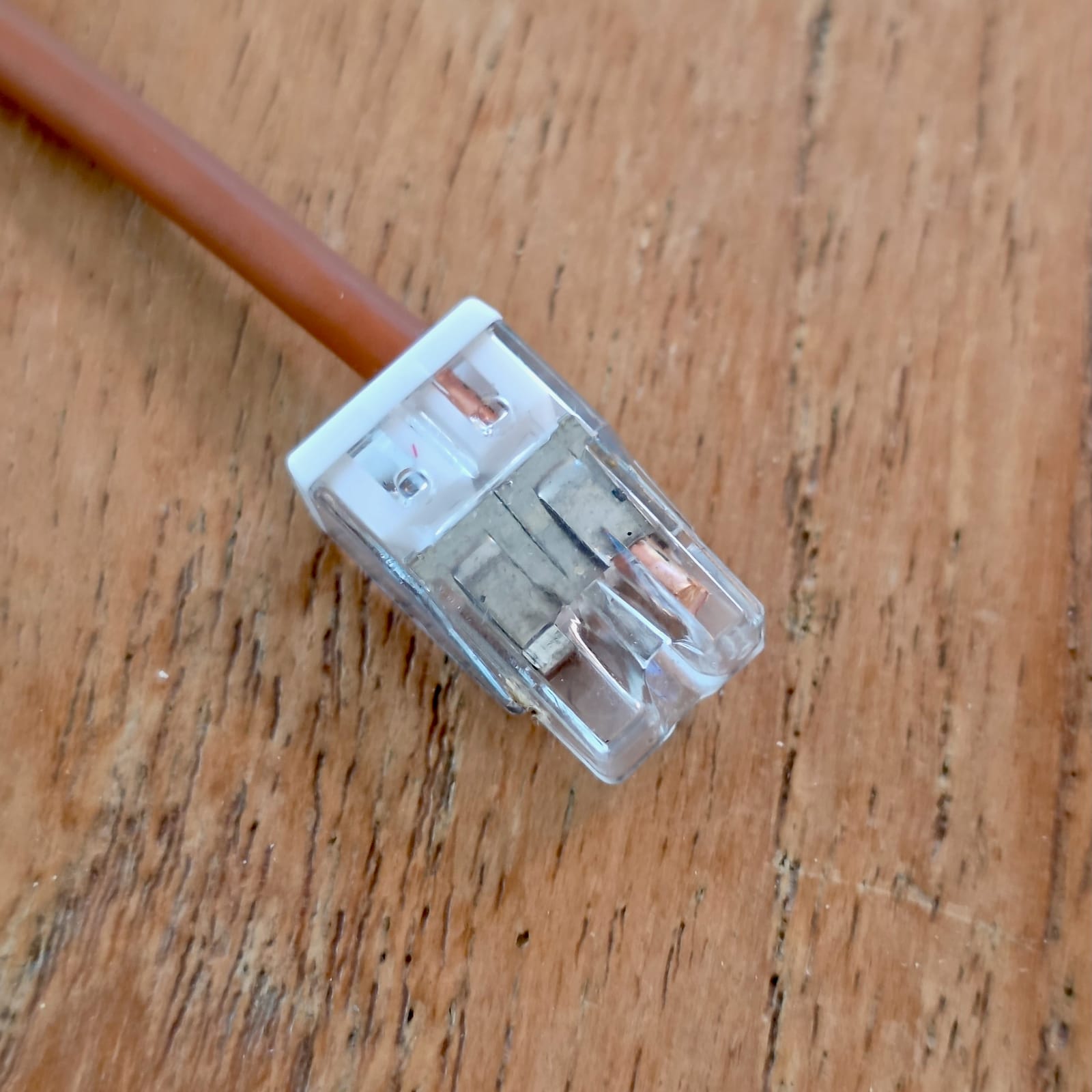

Profitez-en pour vérifier les connecteurs. Une cosse oxydée, mal serrée ou noircie peut imiter un condensateur faible. Si le volet est dans une pièce humide ou près d’une baie exposée, les raccordements vieillissent mal.

Choisir le bon condensateur de remplacement

Respecter la capacité et la tension de service

Le remplacement ne se fait pas au plus proche trouvé dans un tiroir. Il faut respecter la capacité en µF, une tension de service au moins équivalente, le type prévu pour moteur permanent et un format compatible avec le moteur.

Ne pas monter un condensateur de démarrage

Ne montez pas un condensateur de démarrage prévu pour un autre usage. Sur un moteur de volet, le condensateur reste intégré au fonctionnement. Il doit tenir le service attendu, la température et l’encombrement dans la tête moteur.

• Même capacité : remplacez 4 µF par 4 µF, pas par 6 µF pour avoir plus de force.
• Tension adaptée : gardez une tension de service équivalente ou supérieure selon marquage.
• Format compatible : longueur, diamètre, fils et fixation doivent rentrer sans contrainte.
• Type moteur permanent : évitez les condensateurs non prévus pour cet usage.
• Marquage lisible : conservez la référence de l’ancienne pièce pour le prochain dépannage.

Augmenter la capacité, pas une réparation

Augmenter la capacité pour compenser un volet dur n’est pas une réparation. Le moteur peut chauffer, le couple peut devenir anormal et la panne mécanique reste présente. Si le tablier force, on corrige le volet.

Après remplacement, faites un essai court, capot ouvert si possible, puis laissez le moteur refroidir si plusieurs essais ont déclenché la thermique. Réglez ou vérifiez les fins de course seulement si elles ont été touchées.

Quand le condensateur n’est pas la panne

Un condensateur correct avec un volet faible oblige à regarder le reste. Commencez par le tablier. Une lame sortie de son rail, des coulisses encrassées ou un verrou abîmé peuvent suffire à bloquer la montée.

Ensuite, écoutez le moteur. Un ronflement franc avec aucun mouvement oriente encore vers le couple ou la mécanique. Un silence complet renvoie vers l’alimentation. Des à-coups aléatoires peuvent venir d’un module radio, d’une commande murale ou d’une coupure dans le câble souple.

Si le disjoncteur ou le différentiel déclenche, ne répétez pas les essais. Un moteur humide, un câble blessé ou un module mal raccordé peut créer un défaut plus sérieux. Le diagnostic rejoint alors les méthodes décrites dans trouver une fuite de courant et électricité qui saute.

Cas des volets radio et modules connectés

L’électronique ajoute une couche

Sur un volet filaire classique, le chemin est assez direct : commande, moteur, condensateur, fins de course. Sur un volet radio ou connecté, l’électronique ajoute une couche. Le symptôme peut venir de la réception, d’un relais interne, d’une programmation ou d’un module encastré.

Comprendre le câblage avant le diagnostic

Si la rénovation vise à supprimer la commande murale, le câblage d’un moteur de volet roulant sans interrupteur doit être compris avant le diagnostic.

Cela ne change pas la méthode de test du condensateur. La pièce doit être isolée et mesurée hors tension. En revanche, cela change l’interprétation. Un condensateur bon ne valide pas le module radio, et un module qui clique ne prouve pas que le moteur reçoit une alimentation correcte.

Le bon ordre de diagnostic

Si le volet répond une fois sur trois, commencez par la commande et l’alimentation. Si le moteur reçoit bien l’ordre, grogne et manque de force, revenez au condensateur. Le bon ordre de diagnostic évite de démonter le tube pour une pile de télécommande ou un relais fatigué.

Pour un volet centralisé, isolez le volet concerné avant de comparer. Une commande groupée peut masquer une panne locale. Elle peut aussi envoyer des ordres pendant vos essais si une horloge ou une box domotique reste active.

Faut-il remplacer soi-même ?

Un remplacement qui paraît simple

Remplacer un condensateur paraît simple : deux fils, une pièce peu chère, un coffre à ouvrir. En pratique, le risque tient moins au prix de la pièce qu’au contexte : travail en hauteur, coffre fragile, axe sous tension mécanique, fils 230 V, moteur coincé dans le tube.

Le contrôle par un bricoleur soigneux

Si le volet est accessible, l’alimentation identifiée et le condensateur facile à sortir, un bricoleur soigneux peut faire le contrôle. Si le coffre est haut, ancien, intégré dans une menuiserie, ou si les fils sont abîmés, mieux vaut confier le dépannage.

Le prix d’un condensateur seul reste modéré. Le coût réel vient du temps d’accès, du diagnostic et du risque de casser une joue, une attache ou un tablier. Sur un volet ancien, je préfère parfois remplacer le moteur complet si la mécanique a déjà fatigué la pièce neuve précédente.

Ne pas laisser un raccordement douteux

Ce point rejoint la logique d’une mise en sécurité électrique : on ne répare pas un élément isolé en laissant autour un raccordement douteux. Un volet roulant est un équipement simple, mais il reste alimenté par le réseau domestique.

Mini diagnostic avant démontage

Ce test ne remplace pas une mesure, mais il donne un ordre logique. Le bon dépannage commence toujours par le symptôme, pas par la pièce la plus connue.
