Brancher moteur volet roulant sans interrupteur

Brancher un moteur de volet roulant sans interrupteur peut vouloir dire trois choses différentes. Soit le moteur est radio et reçoit seulement son alimentation. Soit le moteur est filaire et vous voulez supprimer le bouton mural. Soit un micromodule prend la place de l’interrupteur et reçoit les ordres par télécommande ou domotique.

Ces trois cas ne se câblent pas pareil. C’est là que les erreurs arrivent : phase envoyée sur le mauvais fil, montée et descente alimentées ensemble, module coincé dans une boîte trop petite, terre oubliée, ou raccord caché dans le coffre.

Si le volet est en panne avant le projet, commencez par le diagnostic : tester le condensateur d’un volet roulant, disjoncteur qui ne se réarme pas ou trouver une fuite de courant. Domotiser un défaut ne le répare pas.

Moteur radio : le cas le plus simple

Un moteur radio intégré reçoit généralement l’alimentation permanente. La commande se fait par télécommande, commande murale sans fil ou box compatible. La Boutique du Volet décrit ce cas avec un moteur radio à phase, neutre et terre, dont le point de commande est radio.

Dans ce scénario, il n’y a pas d’interrupteur mural à câbler pour les ordres montée et descente. Il faut en revanche une alimentation propre, protégée, une boîte de raccordement accessible et une programmation correcte de la commande.

• Phase permanente vers l’entrée alimentation du moteur.
• Neutre permanent vers le moteur.
• Terre raccordée si le moteur la prévoit.
• Commande radio appairée selon notice fabricant.
• Fins de course réglées avant usage normal.

Ce type de moteur n’aime pas les bricolages à base d’ancien interrupteur laissé en série. Si l’alimentation est coupée par un bouton mural, le moteur radio perd sa disponibilité. La télécommande ne peut rien faire quand l’alimentation est ouverte.

Moteur filaire : pourquoi l’interrupteur manque

Un moteur filaire traditionnel a besoin d’un ordre montée ou descente. Il reçoit en général un neutre commun, une terre selon moteur, puis deux fils de commande : un pour un sens, un pour l’autre. L’inverseur mural sert à envoyer la phase sur un seul sens.

Sans interrupteur, il faut un autre organe pour faire ce travail. Le micromodule volet roulant est le cas courant : il reçoit phase et neutre, puis envoie la phase vers montée ou descente selon l’ordre radio ou connecté.

Si vous alimentez le fil montée et le fil descente en même temps, vous forcez le moteur dans deux directions. Selon le moteur, il peut grogner, chauffer, déclencher ou être abîmé. Ce n’est pas un test acceptable.

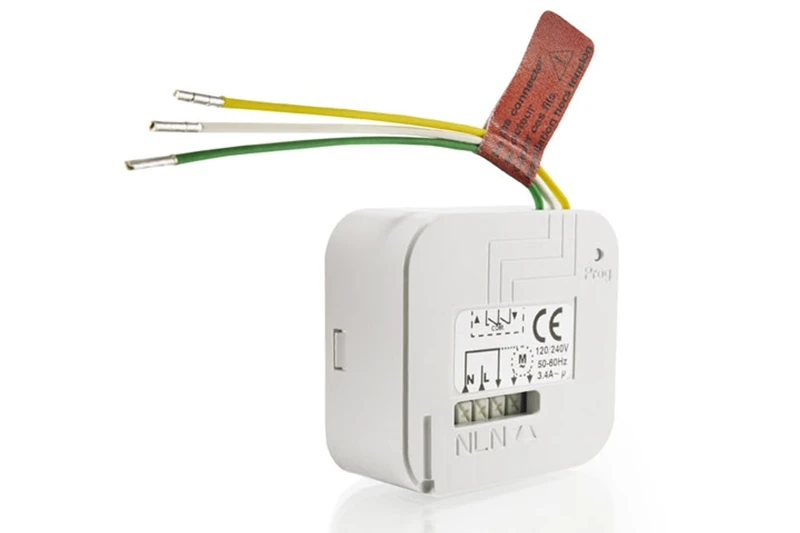

Micromodule : le vrai remplacement du bouton

Le micromodule se place souvent derrière l’ancien interrupteur, dans une boîte de dérivation ou près du moteur si le câblage le permet. Il doit être prévu pour volet roulant, pas pour éclairage. Un module d’éclairage ne sait pas gérer deux sens moteur.

La notice Somfy du micro-récepteur volet roulant indique le raccordement au moteur avec neutre, fils moteur et alimentation secteur, et précise que si aucune commande filaire n’est connectée, certains fils de commande doivent être reliés avec la barrette fournie selon le cas prévu par le fabricant. elle rappelle aussi le respect phase, neutre et traction sur borniers.

Le point qui manque souvent est la place. Beaucoup de boîtes d’interrupteur anciennes sont trop peu profondes pour recevoir module, connexions et conducteurs sans contrainte. Si vous forcez la plaque, les fils tirent sur les bornes. La panne revient plus tard.

Où raccorder sans interrupteur

Le raccordement doit rester accessible. Pas de module caché dans un coffre inaccessible, pas de dominos noyés dans un mur, pas de fils volants au-dessus du tablier. Une boîte de dérivation accessible ou une boîte d’encastrement assez profonde est la base.

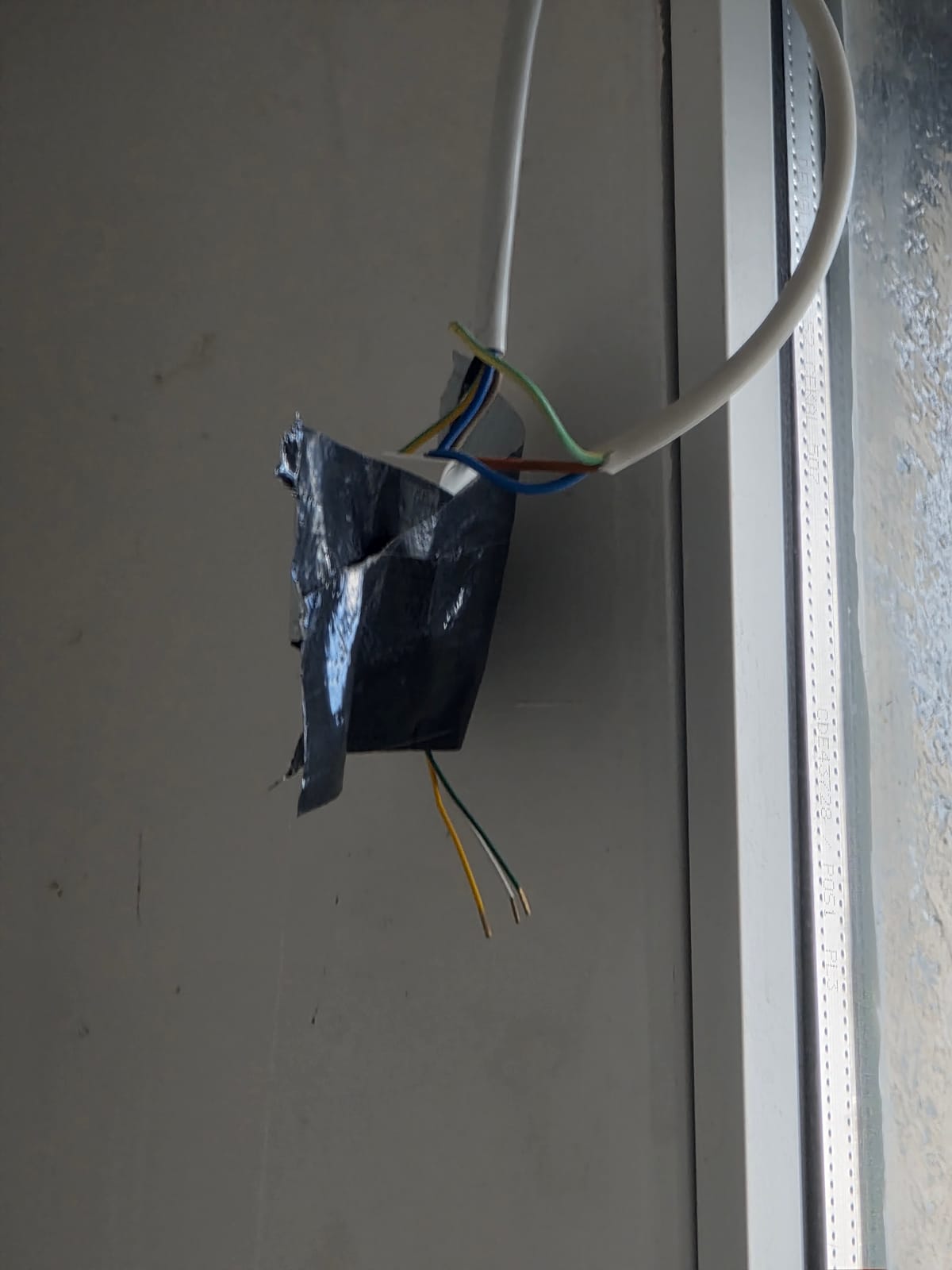

Des conducteurs dénudés en attente et un module isolé au scotch, hors boîte, sont deux signes d’un raccordement non conforme.

1 Module isolé au scotch Module isolé au scotch

Raccordement non accessible

Le module est enroulé dans du scotch, sans boîte de raccordement, hors de portée d’un contrôle futur.

Le coffre de volet n’est pas toujours un bon emplacement. Il peut vibrer, prendre la poussière, être difficile à rouvrir, ou manquer de volume. Si le module doit être près du moteur, choisissez une boîte adaptée et fixée, pas un paquet de fils posé dans le vide.

Legrand montre dans son guide de centralisation que la commande peut être dissociée de la charge, avec des contrôleurs qui pilotent les moteurs et des commandes séparées. C’est l’idée à retenir : l’ordre peut être sans fil, mais la charge 230 V doit être pilotée par un appareil fait pour ça.

Sécurité avant câblage

Coupez le circuit au tableau. Sur une installation avec centralisation, horloge ou box domotique, neutralisez aussi les ordres automatiques. Une fermeture programmée pendant que vous travaillez dans le coffre n’est pas théorique.

1 Écran tension 230 V Écran tension 230 V 2 Pointes de touche Pointes de touche

VAT en test sur prise

Le VAT confirme la présence ou l'absence de tension avant toute manipulation des conducteurs du volet.

1. 1 Écran tension 230 V
2. 2 Pointes de touche

Vérifiez l’absence de tension avec un VAT. L’INRS Recommandation INRS

rappelle que les opérations sur ou à proximité d’installations électriques doivent privilégier le hors tension, avec préparation et mise en sécurité. En pratique domestique, cela veut dire : ne jamais se fier à la position d’un interrupteur.

Si le circuit déclenche dès la remise sous tension, ne répétez pas. Il y a peut-être inversion, court-circuit, moteur en défaut, humidité ou module abîmé.

Repérer les fils sans se tromper

Sur un moteur filaire, on rencontre souvent bleu pour neutre, vert-jaune pour terre, puis marron et noir pour les sens. Mais ce n’est pas une règle suffisante. Les fils peuvent avoir été prolongés, inversés ou raccordés avec une autre couleur.

La seule méthode sérieuse consiste à lire la notice, repérer le câble moteur, identifier l’alimentation et vérifier au multimètre ou VAT selon l’opération. Le multimètre ne remplace pas le VAT pour l’absence de tension, mais il aide au diagnostic hors tension avec continuité ou repérage.

Ne faites pas de test en touchant des fils entre eux. Un moteur peut réagir, mais vous ne saurez pas si le raccordement est durable, protégé et interverrouillé.

Schéma logique sans dessiner de raccourci dangereux

Le principe d’un moteur filaire avec module est simple. L’alimentation arrive au module. Le neutre va au moteur selon notice. Les sorties du module alimentent montée ou descente. La terre rejoint le moteur si nécessaire. La commande sans fil donne l’ordre au module.

1 Connecteur étanche Connecteur étanche

Bornier à vis avec conducteurs raccordés

Le raccordement se fait borne par borne en suivant la notice du module, jamais d'après les couleurs seules.

Ce principe ne remplace pas la notice, parce que chaque marque nomme ses bornes différemment. Certains modules demandent le neutre, d’autres ont des entrées bouton, certains acceptent une commande filaire en plus, d’autres non.

Si le volet monte quand vous appuyez sur descente, on inverse les sorties de sens. On ne modifie pas l’alimentation générale pour corriger un sens.

Cas sans neutre à l’interrupteur

Beaucoup d’anciens interrupteurs de volet ont plus de fils qu’un interrupteur lumière, mais la présence du neutre n’est pas garantie dans tous les montages. Or la plupart des micromodules volet roulant ont besoin d’une alimentation complète phase et neutre.

Si le neutre n’est pas dans la boîte murale, vous avez trois options : déplacer le module vers une boîte où le neutre est présent, tirer le neutre correctement, ou choisir un système compatible avec votre câblage réel. Neutre emprunté sur un autre circuit : non.

Ce point explique beaucoup de projets bloqués. Le module acheté est bon, le moteur est bon, mais la boîte murale ne contient pas ce qu’il faut.

Cas d’un moteur radio sans bouton mural

Dans une rénovation, on trouve parfois un volet sans interrupteur mural, avec seulement une commande collée au mur. C’est normal si le moteur est radio. La commande murale est alors une télécommande fixée, alimentée par pile, et non un interrupteur 230 V.

Vouloir remplacer cette commande par un interrupteur filaire décoratif peut imposer de changer de moteur ou d’ajouter une interface compatible. Le forum Somfy montre régulièrement ce type de confusion : un moteur radio ne devient pas filaire parce qu’on veut un bouton avec des fils.

“

Avant de chercher le bon schéma, je cherche le type de moteur. Sinon on câble une idée, pas le volet réel.

Si le moteur radio fonctionne, gardez la logique radio et ajoutez une commande sans fil compatible. C’est plus propre que de réinventer une commande filaire impossible.

Centraliser sans interrupteurs partout

Pour plusieurs volets, la centralisation peut se faire par modules radio, par contrôleurs au tableau, par bus ou par système domotique. Le choix dépend du câblage existant. Si chaque moteur revient au tableau, la centralisation tableau est propre. Si tout passe par des interrupteurs dispersés, les micromodules locaux sont souvent plus simples.

Le guide Legrand de centralisation illustre des typologies où le moteur est raccordé au 230 V via contrôleur, pendant que la commande peut être dissociée. Cela évite de tirer des fils de commande partout, mais demande une architecture cohérente.

• Un volet isolé : moteur radio ou micromodule local.
• Plusieurs volets déjà filaires : modules locaux si les neutres sont disponibles.
• Rénovation complète : retour tableau ou bus à envisager dès le départ.
• Commande générale : système fabricant ou domotique compatible, pas mélange improvisé.
• Location ou revente : garder une commande locale compréhensible.

La commande par smartphone ne doit pas supprimer toute commande locale. Le jour où la box tombe, où le Wi-Fi change ou où la pile est vide, il faut encore pouvoir ouvrir.

Remise sous tension et essais

Après raccordement, fermez les borniers, rangez les fils sans traction, puis remettez sous tension. Testez par impulsions courtes. Commencez avec le tablier à mi-course si possible, pas en butée haute ou basse.

Vérifiez le sens. Si montée et descente sont inversées, coupez et inversez les deux sorties moteur selon la notice. Ne modifiez pas neutre et phase pour corriger un sens de rotation sur un moteur filaire.

Écoutez le moteur. Un bruit de grognement, un arrêt rapide, un échauffement ou un déclenchement au tableau impose l’arrêt. Le raccordement n’est peut-être pas la seule panne.

Erreurs qui coûtent cher

La première erreur est d’acheter un module avant d’avoir ouvert la boîte. Le neutre manque, la profondeur manque, le moteur n’est pas celui attendu, et le projet devient un bricolage.

La deuxième erreur est de laisser l’ancien interrupteur en série avec un moteur radio. Le volet marche quand le bouton est dans la bonne position, puis devient incompréhensible pour les autres occupants.

• Alimenter montée et descente en même temps.
• Installer un module lumière à la place d’un module volet roulant.
• Cacher un raccord dans le coffre sans boîte accessible.
• Prendre un neutre sur un autre circuit.
• Forcer un module dans une boîte trop peu profonde.
• Programmer la télécommande avant d’avoir réglé ou vérifié les fins de course.

La troisième erreur est de croire qu’un volet solaire ou radio se câble comme un filaire. Chaque famille a sa logique. Si vous ne l’identifiez pas, vous ne dépannez pas.

Quand appeler un électricien

Appelez si le circuit n’est pas identifié, si plusieurs volets sont centralisés, si le différentiel déclenche, si la terre est absente, si le moteur a pris l’eau ou si le câblage contient des couleurs anciennes. Ce sont des cas où l’erreur dépasse le simple confort.

Appelez aussi si le volet est lourd, bloqué ou en butée. Un moteur peut être correctement câblé et forcer à cause du tablier. Dans ce cas, l’électricien ne remplace pas le menuisier, mais il évite de faire porter la panne au mauvais élément.

Sur une installation ancienne, profitez du chantier pour étiqueter les circuits au tableau et les boîtes. Le prochain dépannage sera plus court.
