Électronique et électricité : les différences

L’expression électronique électrique rapproche deux domaines que l’on confond souvent. Je les résume ainsi : l’électricité transporte et transforme l’énergie, alors que l’électronique commande cette énergie, mesure des grandeurs et traite des informations.

Une prise, un disjoncteur et un câble appartiennent surtout au domaine électrique. Une carte de chaudière, un variateur de lumière, un thermostat connecté ou le module de commande d’un portail utilisent aussi de l’électronique. Dans un appareil moderne, les deux parties travaillent presque toujours ensemble.

J’ai déjà consacré un guide aux bases dans l’électricité pour les nuls, un contenu plus large au cours d’électricité générale, et un angle pédagogique dans l’expérience enfant électricité. Ici, je me concentre sur la frontière entre puissance, alimentation, commande et signal, car c’est elle qui aide réellement à comprendre un appareil ou une panne.

Électricité et électronique : la différence utile

Je ne sépare pas ces domaines par la taille de l’appareil. Je les sépare par leur fonction principale. Un circuit électrique fournit une énergie exploitable à une lampe, un moteur, une résistance chauffante ou un compresseur. Un circuit électronique décide quand, comment et avec quelle consigne cette énergie doit être utilisée.

L’électricité domestique s’appuie sur des conducteurs, des protections, des connexions et des récepteurs. Elle concerne notamment la tension, l’intensité, la puissance, la section des conducteurs, l’isolement et la protection contre les défauts.

L’électronique ajoute des composants capables de limiter, filtrer, redresser, amplifier, commuter ou calculer. Le CEA rappelle qu’un circuit intégré rassemble dans une même puce des transistors et d’autres composants, notamment des diodes, résistances et condensateurs. STMicroelectronics décrit pour sa part un microcontrôleur comme un ensemble réunissant processeur, mémoire et entrées-sorties sur une même puce.

La frontière reste parfois floue. Un relais possède une bobine de commande et des contacts de puissance. Un variateur LED contient une électronique qui agit directement sur l’énergie délivrée au luminaire. Un onduleur photovoltaïque ou une borne de recharge relèvent de l’électronique de puissance, c’est-à-dire de circuits électroniques conçus pour convertir et piloter des niveaux d’énergie importants.

De la prise murale à la carte de commande

Pour comprendre un appareil, je suis le trajet de l’énergie. Le réseau apporte en France une tension nominale de 230 V en monophasé, à 50 Hz, selon les documents techniques d’Enedis. Cette énergie arrive d’abord par un câble, un interrupteur, un fusible interne ou un filtre antiparasite.

Elle passe ensuite souvent par une alimentation. Celle-ci peut transformer, redresser et réguler la tension afin d’obtenir des niveaux adaptés aux cartes de commande. Un téléviseur, une box internet, un interphone ou une chaudière peuvent ainsi comporter une zone secteur, une alimentation et plusieurs tensions continues destinées aux circuits logiques.

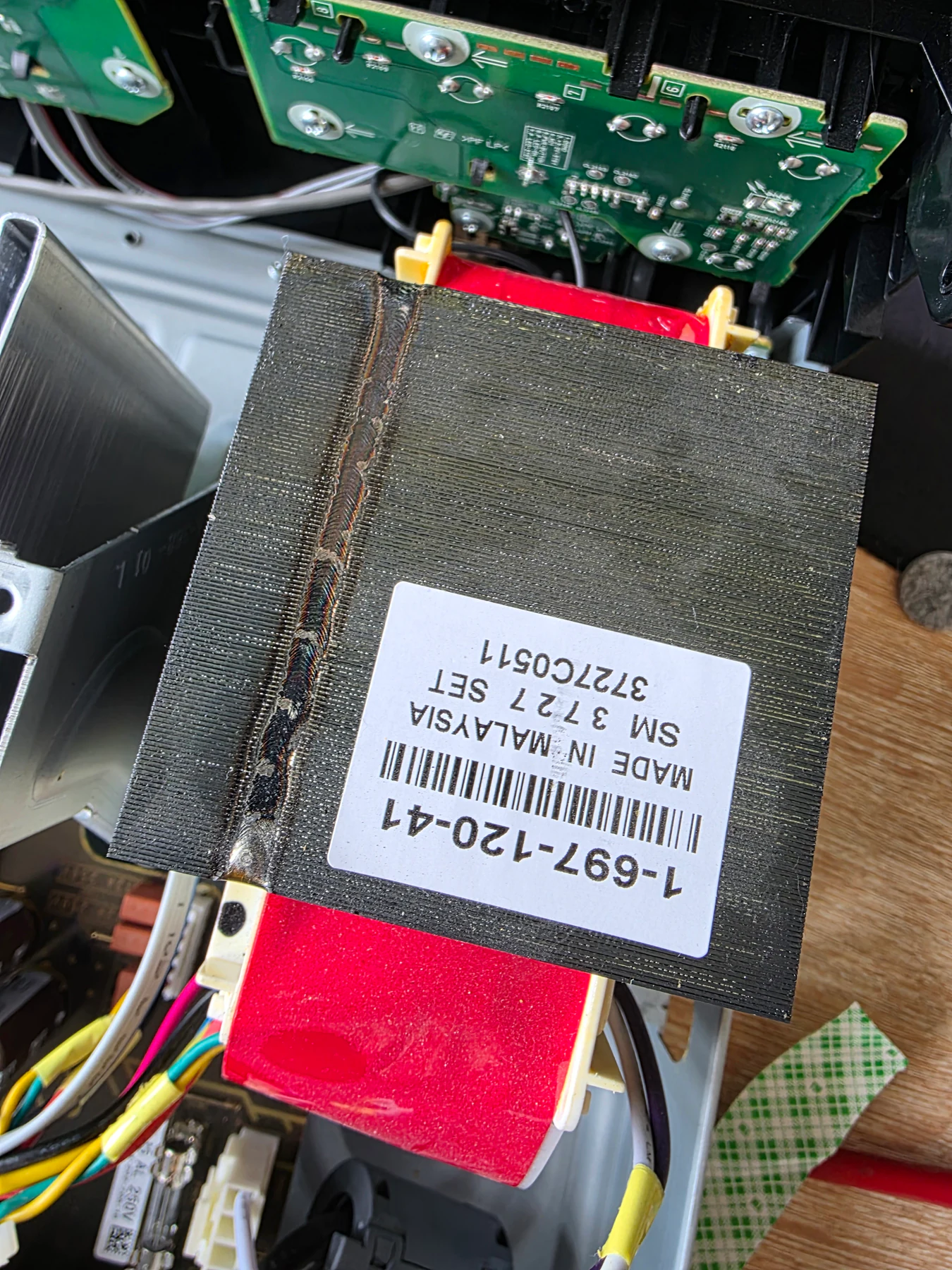

Pour repérer la zone secteur dans un appareil, je cherche d’abord le transformateur : c’est lui qui matérialise la frontière entre le 230 V et les circuits de commande.

1 Les fils de sortie multicolores Les fils de sortie multicolores

Transformateur d'alimentation

Repérer le transformateur aide à savoir où l'appareil reste relié au secteur.

La partie commande reçoit ensuite des informations. Un bouton, une sonde de température, un détecteur, un capteur de position ou une liaison réseau fournit un état ou une mesure. Le microcontrôleur applique un programme, puis pilote un relais, un transistor, un afficheur, un moteur ou une communication.

Cette chaîne explique pourquoi une panne peut avoir plusieurs origines. Un appareil totalement éteint peut manquer d’alimentation. Un écran allumé avec une fonction absente peut signaler un problème de capteur, d’actionneur ou de commande. Ce ne sont que des orientations : un diagnostic sérieux repose sur le schéma, les valeurs attendues et des mesures réalisées dans de bonnes conditions.

Les quatre grandeurs à comprendre avant toute mesure

La tension

La tension, exprimée en volts, représente une différence de potentiel entre deux points. Je la compare souvent à une pression disponible, tout en rappelant que cette image a ses limites. Une tension ne se mesure donc pas « dans un fil » isolé, mais entre deux points de référence.

Dans une installation domestique, la tension secteur impose des précautions strictes. Sur une carte électronique, les tensions peuvent être plus faibles, mais une erreur de référence, de calibre ou de point de mesure peut provoquer un court-circuit ou détruire un composant.

L’intensité

L’intensité, exprimée en ampères, correspond au courant qui traverse une branche du circuit. Elle dépend de la tension appliquée et de l’impédance du circuit. Une mesure d’intensité impose généralement d’insérer l’appareil de mesure dans le trajet du courant, ce qui la rend plus intrusive qu’une mesure de tension.

Je déconseille de commencer un diagnostic par une mesure de courant. Une mauvaise position des cordons ou un multimètre branché en ampèremètre directement sur une source peut créer un court-circuit franc. Pour les conversions courantes, mon guide ampère en watt explique le lien entre courant et puissance sans transformer la formule en règle universelle.

La résistance

La résistance, exprimée en ohms, traduit l’opposition d’un composant au passage du courant continu dans un modèle simple. La loi d’Ohm s’écrit U = R × I. Elle aide à comprendre une résistance chauffante, une limitation de courant ou une chute de tension, mais elle ne décrit pas à elle seule tous les circuits alternatifs et électroniques.

Une résistance se mesure normalement hors tension. Le composant peut aussi être influencé par les autres branches du circuit lorsqu’il reste soudé sur une carte. Une valeur inattendue ne prouve donc pas immédiatement que la pièce est défectueuse.

La puissance

La puissance, exprimée en watts, indique le rythme auquel l’énergie est fournie ou consommée. En courant continu, ou pour une charge résistive simple, la relation P = U × I est utile. En courant alternatif, le déphasage et la forme du courant peuvent imposer des notions supplémentaires.

Un chargeur qui délivre 5 V sous 2 A peut fournir jusqu’à 10 W dans les conditions prévues par son fabricant. Un moteur, une alimentation à découpage ou un variateur demande une lecture plus prudente. Le convertisseur électrique permet de vérifier les unités, mais il ne remplace pas la plaque signalétique ni la documentation technique.

Courant alternatif et courant continu

Le réseau domestique fournit du courant alternatif. La polarité évolue périodiquement, à une fréquence nominale de 50 Hz. Cette forme est adaptée au transport et à la transformation de l’énergie, mais de nombreux circuits électroniques fonctionnent en courant continu.

Une alimentation électronique réalise alors plusieurs opérations. Elle peut filtrer les perturbations, abaisser ou découper la tension, la redresser, puis la réguler. Le résultat alimente les circuits de commande avec une polarité définie.

Je ne classe pas automatiquement le courant continu comme inoffensif. L’INRS indique que le courant continu est relativement moins dangereux que le courant alternatif à faible intensité, mais précise aussi qu’un générateur capable de faire circuler durablement plus de 10 mA dans l’organisme doit être considéré comme dangereux. La tension, la durée du contact, le trajet dans le corps et l’environnement modifient le risque.

Les batteries illustrent bien cette nuance. Une petite pile fournit une tension limitée. Une batterie de vélo, d’outil ou de véhicule peut en revanche délivrer un courant de court-circuit important. Faible tension ne signifie pas absence de risque thermique, de brûlure ou d’incendie.

Les composants électroniques que je rencontre le plus souvent

La résistance

La résistance sert à limiter un courant, créer une polarisation, diviser une tension ou dissiper une petite puissance. Elle peut être traversante ou montée en surface. Sa valeur est indiquée par un code de couleurs, un marquage ou la nomenclature de la carte.

Une résistance brûlée peut révéler une conséquence plutôt que la cause initiale. La remplacer sans comprendre le défaut en amont expose à une nouvelle destruction. Je recherche donc un court-circuit, une surtension ou un composant commandé en défaut avant de conclure.

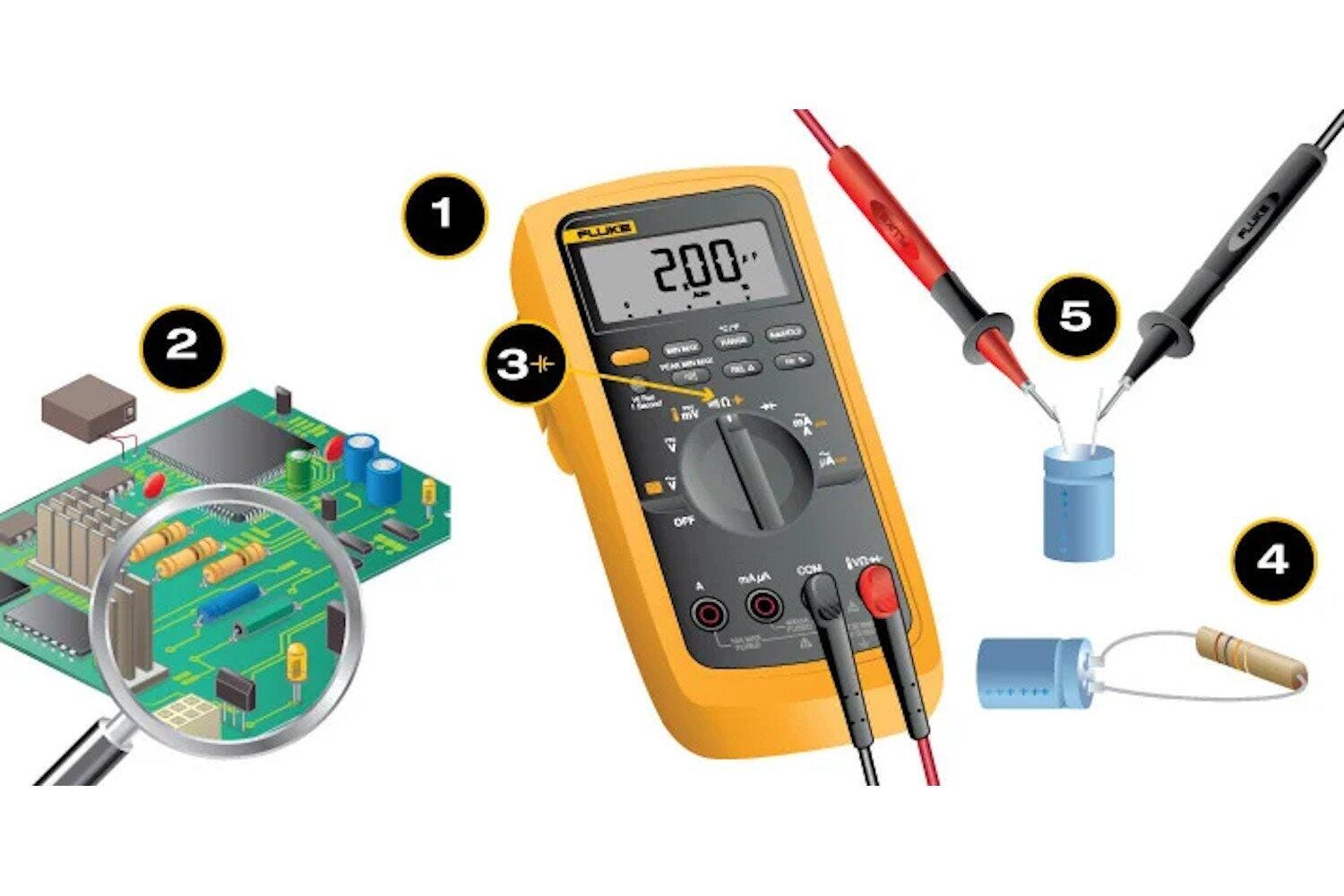

Le condensateur

Le condensateur stocke temporairement de l’énergie dans un champ électrique. Il sert au filtrage, au découplage, à la temporisation, au démarrage de certains moteurs ou au lissage d’une tension redressée. Sa capacité s’exprime en farads, souvent en microfarads ou nanofarads.

Certains condensateurs conservent une charge après la coupure. Les modèles de forte capacité placés dans une alimentation secteur ne doivent pas être manipulés sur la base d’une simple attente arbitraire. Mon article sur la manière de tester un condensateur au multimètre concerne un contexte précis et ne doit pas être appliqué sans distinction à une alimentation à découpage.

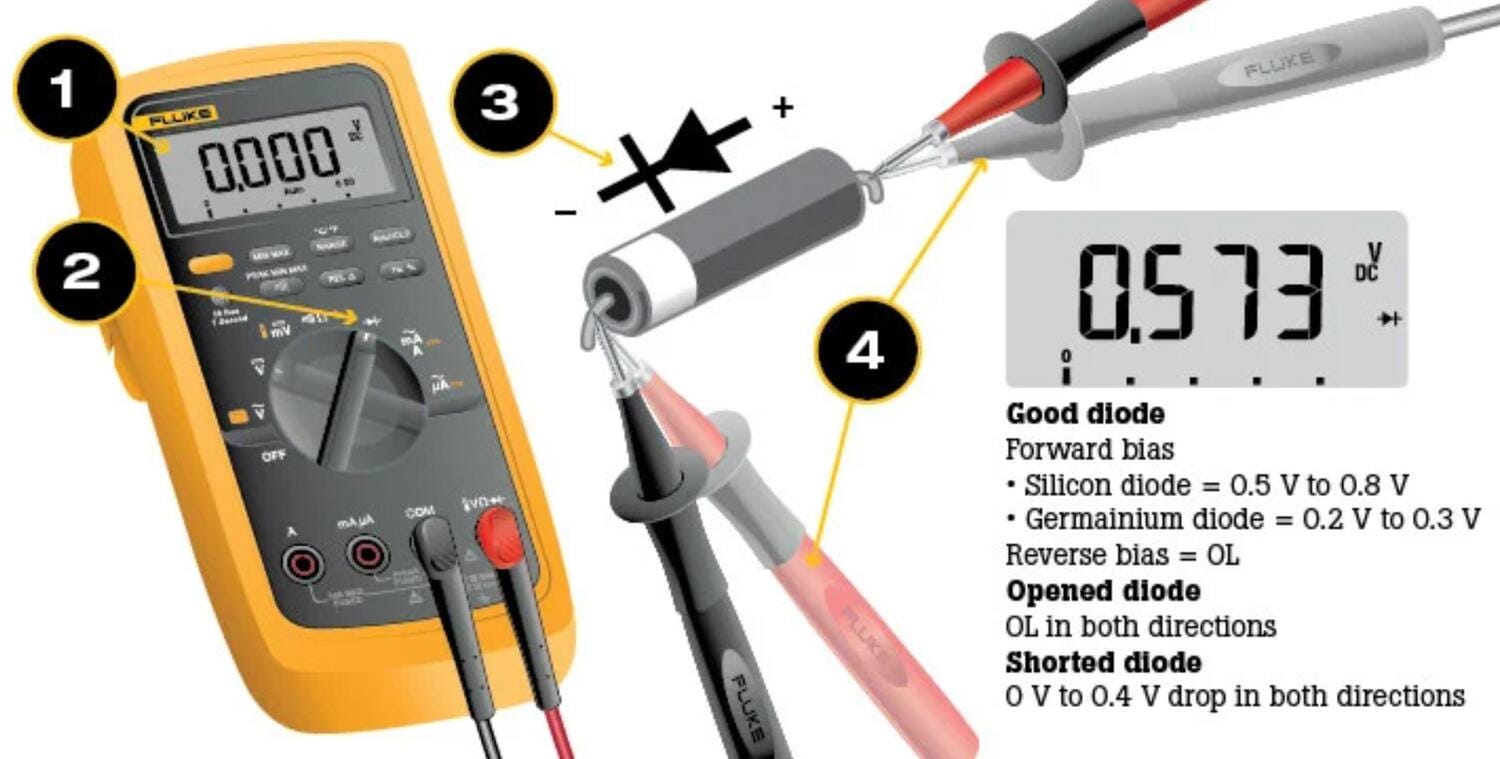

La diode

La diode laisse principalement circuler le courant dans un sens. Elle peut redresser une tension, protéger contre une inversion de polarité, écrêter une surtension ou émettre de la lumière lorsqu’il s’agit d’une LED. Sa tension directe et sa capacité en courant dépendent de sa technologie.

Une diode en court-circuit peut faire sauter une protection ou empêcher une alimentation de démarrer. Une diode ouverte peut interrompre une fonction. Le mode « diode » du multimètre donne un indice, mais l’interprétation dépend du montage et des composants en parallèle.

Le transistor

Le transistor est un composant de commande. Il peut amplifier un signal ou fonctionner comme un interrupteur électronique. Les technologies bipolaires et MOSFET n’ont pas le même mode de pilotage, mais elles permettent toutes deux de contrôler un courant plus important à partir d’un signal adapté.

Le transistor MOSFET occupe une place importante dans les alimentations, variateurs, onduleurs et commandes de moteurs. Le CEA le présente comme une brique centrale des circuits intégrés. Dans un appareil de puissance, un transistor défaillant peut être associé à d’autres dégâts : fusible, résistance de grille, circuit de commande ou charge en défaut.

Le circuit intégré et le microcontrôleur

Un circuit intégré réunit de nombreux composants sur une puce. Il peut remplir une fonction simple, comme une régulation de tension, ou une fonction complexe, comme le traitement d’un signal. Le boîtier visible ne permet pas toujours de deviner son rôle sans lire sa référence et sa documentation.

Le microcontrôleur ajoute un processeur, de la mémoire et des périphériques d’entrée-sortie. Il lit des capteurs, exécute un programme et commande des sorties. Lorsqu’un appareil se bloque, la cause n’est pas forcément le microcontrôleur : une alimentation instable, une horloge absente, une mémoire corrompue ou un capteur incohérent peut produire un symptôme proche.

Le relais

Le relais établit ou coupe un circuit grâce à une bobine. Il crée une séparation fonctionnelle entre la commande et la puissance, sous réserve que le modèle et le circuit imprimé respectent les distances d’isolement nécessaires. On le trouve dans les chaudières, portails, tableaux de commande, alarmes et automatismes.

Un relais peut présenter des contacts usés, collés ou charbonnés. Un bruit de claquement ne prouve pas que les contacts conduisent correctement. À l’inverse, l’absence de claquement peut venir de la bobine, de son transistor de commande ou de l’ordre logiciel.

L’électronique de puissance relie les deux mondes

L’électronique de puissance convertit et pilote l’énergie. Elle utilise des diodes, transistors, inductances, condensateurs et circuits de commande pour modifier une tension, une fréquence ou un courant. C’est le domaine des alimentations à découpage, variateurs, onduleurs, chargeurs et commandes de moteurs.

Dans un éclairage LED, le pilote transforme le secteur en un courant adapté aux LED. Dans une plaque à induction, l’électronique crée un courant haute fréquence dans une bobine. Dans une pompe à chaleur, des variateurs commandent les moteurs et le compresseur selon les besoins.

Cette proximité entre signal et puissance complique le dépannage. Une commande logique peut fonctionner tandis que l’étage de puissance reste bloqué. À l’inverse, un composant de puissance en court-circuit peut faire chuter les alimentations de commande et donner l’impression que toute la carte est morte.

Je retiens une règle pratique : plus un circuit commute une puissance importante, plus le diagnostic exige de connaître l’énergie disponible, les procédures de décharge, les catégories de mesure et les risques d’arc. La présence d’une petite carte ou d’un connecteur basse tension ne suffit jamais à conclure que l’ensemble est accessible sans danger.

Comment orienter une panne sans ouvrir l’appareil

Je commence par le symptôme, pas par le multimètre. Une observation structurée réduit les démontages inutiles et évite de transformer une panne simple en défaut supplémentaire.

1. L’appareil est totalement éteint. Je vérifie d’abord la présence d’énergie en amont, l’état visible du cordon, la prise et la protection concernée. Je n’ouvre pas l’appareil tant que le secteur n’est pas écarté par une méthode sûre.
2. L’affichage fonctionne, mais pas l’actionneur. La commande reçoit probablement une alimentation, sans que cela prouve le bon état du relais, du moteur, de la sortie de puissance ou du câblage.
3. Le fonctionnement est intermittent. Je pense à un mauvais contact, une alimentation instable, une surchauffe, une soudure fissurée ou un capteur. Une manipulation mécanique improvisée sous tension reste à proscrire.
4. Une protection déclenche. Je traite le défaut comme potentiellement électrique : court-circuit, défaut d’isolement, surcharge ou fuite à la terre. Le guide sur le disjoncteur qui ne se réarme pas détaille les premières vérifications sans banaliser le risque.
5. Une odeur ou une trace de chauffe apparaît. Je coupe l’alimentation et je n’essaie pas de relancer. Une odeur de brûlé dans un tableau ou un appareil impose de rechercher la cause avant remise en service.

Cette méthode ne donne pas un diagnostic définitif. Elle permet de séparer un défaut d’alimentation, un défaut de puissance et un défaut de commande avant d’aller plus loin.

Mesurer sans transformer le multimètre en source de panne

Le multimètre est utile lorsqu’il répond à une question précise. Je définis d’abord la grandeur attendue, le point de référence, le calibre et la catégorie de mesure. Je vérifie ensuite la position des cordons avant de toucher le circuit.

1 Pince ampèremétrique Pince ampèremétrique 2 Sélecteur de calibre Sélecteur de calibre 3 Écran de mesure Écran de mesure

Pince ampèremétrique

La pince permet de mesurer l’intensité sans ouvrir le circuit, ce qui évite l’insertion des cordons dans le trajet du courant.

1. 1 Pince ampèremétrique
2. 2 Sélecteur de calibre
3. 3 Écran de mesure

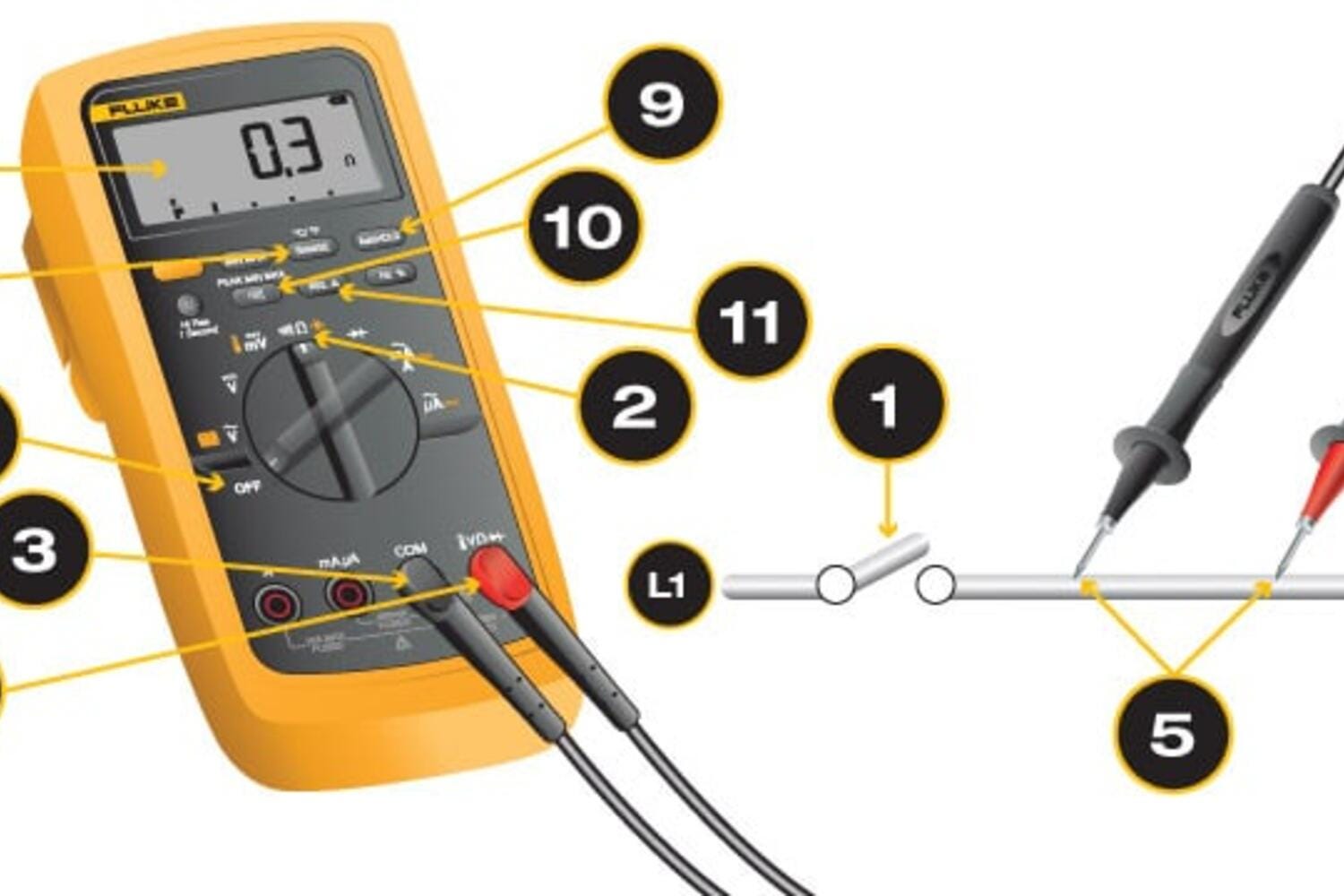

Pour une mesure de continuité ou de résistance, le circuit doit être hors tension. Je vérifie aussi que les condensateurs concernés ne restent pas chargés. Une continuité sonore ne signifie pas toujours zéro ohm, et l’absence de bip ne signifie pas forcément un circuit ouvert si le seuil de l’appareil est dépassé.

Pour une mesure de tension, le multimètre se branche en parallèle. Cette opération peut devenir dangereuse sur le secteur ou dans un tableau. Un appareil mal classé, des pointes mal isolées ou un geste imprécis peuvent provoquer un contact direct ou un court-circuit.

Pour une mesure d’intensité, le risque d’erreur augmente. Le cordon placé sur l’entrée courant modifie le chemin électrique interne du multimètre. Je ne laisse jamais un cordon dans cette borne après la mesure, car une future mesure de tension pourrait mettre la source en court-circuit.

Le choix d’un appareil ne se limite pas au nombre de chiffres affichés. Les protections internes, la catégorie de mesure, les fusibles et la qualité des cordons comptent. Mon comparatif de multimètres explique ces critères dans un contexte de terrain.

Les risques ne viennent pas seulement de la tension affichée

L’INRS distingue notamment l’électrisation, l’électrocution, les brûlures et les risques indirects. Un accident peut aussi provoquer une chute, un incendie ou une explosion. La gravité dépend du courant traversant le corps, de sa durée, de son trajet et des conditions de contact.

Dans le cadre professionnel, le Code du travail précise que les opérations sur les installations électriques ou dans leur voisinage ne peuvent être effectuées que par des travailleurs habilités. L’habilitation est délivrée par l’employeur après vérification des compétences et de l’aptitude à réaliser les opérations prévues. Elle ne transforme pas une personne en électricien universel et ne remplace pas l’analyse de risque.

Chez un particulier, la réglementation professionnelle sur l’habilitation ne s’applique pas de la même manière à un loisir domestique. Le danger physique reste pourtant identique. Je garde donc les mêmes principes : mettre hors tension, empêcher la réalimentation, vérifier l’absence de tension, protéger les pièces nues et utiliser le matériel adapté.

Une alimentation électronique peut aussi créer des tensions élevées à partir d’une source apparemment modeste. Un flash photo, un allumeur, un onduleur ou certains circuits de rétroéclairage en sont des exemples. Le nom « basse tension » utilisé dans le langage courant ne suffit pas à évaluer le risque réel.

En cas de contact électrique, la priorité n’est pas le diagnostic de l’appareil. Il faut supprimer le danger sans toucher directement la victime si elle reste en contact avec la source, alerter les secours et appliquer les gestes adaptés. Mon guide choc électrique : que faire rassemble les réflexes à connaître.

Réparer une carte ou remplacer un module

Une réparation au composant peut être pertinente lorsque le défaut est identifié, la documentation disponible et le circuit accessible sans compromettre la sécurité. Elle demande souvent du matériel de soudage, une alimentation de laboratoire, des moyens de mesure et une compréhension du schéma.

Le remplacement d’un module complet est parfois plus cohérent. Il limite le temps de recherche et conserve une configuration validée par le fabricant. Il faut toutefois vérifier la référence exacte, la version, les paramètres, le logiciel éventuel et la cause initiale afin de ne pas endommager la nouvelle pièce.

Je me méfie des cartes noircies ou des fusibles remplacés sans analyse. Un fusible protège contre une surintensité, mais ne crée pas lui-même le défaut. Mettre un calibre supérieur, le shunter ou le remplacer à répétition supprime une protection sans corriger la panne.

Une réparation devient peu raisonnable lorsque l’isolement est carbonisé, que les pistes de puissance sont arrachées, que le boîtier a pris l’humidité ou que des composants critiques ne sont pas identifiables. La sécurité, la disponibilité des pièces et la valeur de l’appareil doivent rester dans la décision.

Que faire d’un appareil électronique hors d’usage

Un appareil électrique ou électronique ne va pas dans les ordures ménagères. Service Public rappelle qu’il peut être remis à un distributeur dans les conditions prévues, déposé en point de collecte ou apporté en déchetterie selon sa catégorie et sa taille.

Avant de jeter, je distingue trois situations : réparable, réutilisable pour pièces ou à orienter vers la filière DEEE. Un câble, un moteur ou un boîtier peut parfois être réemployé, mais je n’entrepose pas une carte brûlée, une batterie gonflée ou un condensateur endommagé sans précaution.

Les données personnelles comptent aussi. Une box, une caméra, un disque, un thermostat ou un appareil connecté peut contenir des identifiants, un historique ou une configuration réseau. Une remise à zéro documentée ou la destruction sécurisée du support peut être nécessaire avant dépôt.

Une méthode simple pour progresser sans brûler les étapes

Je conseille de commencer par des circuits alimentés par pile ou par une alimentation limitée en courant. L’objectif est de comprendre la polarité, la loi d’Ohm, les montages série et parallèle, le rôle des composants et la lecture d’un schéma.

Un premier montage peut associer une pile, une résistance, une LED et un interrupteur. On peut ensuite mesurer la tension aux bornes de chaque élément, sans travailler sur le secteur. Cette progression permet de voir concrètement qu’une tension se mesure entre deux points et qu’un courant suit une boucle fermée.

La deuxième étape consiste à utiliser un microcontrôleur sur une carte de développement. Une entrée lit un bouton ou un capteur, puis une sortie commande une LED. Je garde toutefois en tête que la sortie d’un microcontrôleur délivre un courant limité : elle ne pilote pas directement une charge importante.

1 Multimètre Multimètre

Carte de développement

Une carte de développement permet de relier des entrées-sorties et de mesurer des tensions sans travailler sur le secteur.

La troisième étape peut introduire un transistor, une diode de roue libre et un petit relais ou moteur basse tension. Cette expérience montre comment un signal faible commande une charge plus exigeante. Elle doit rester alimentée par une source limitée et correctement protégée.

Je réserve les alimentations secteur, variateurs et étages de puissance à un cadre formé et équipé. Apprendre l’électronique ne nécessite pas de commencer par le 230 V. La plupart des notions fondamentales se comprennent très bien avec quelques volts et une limitation de courant.

Ce que je retiens de l’électronique électrique
