Transformateur 230 V en électronique

Un transformateur 230 V est le composant qui abaisse la tension du secteur et assure l’isolation galvanique avant l’électronique. Quand il tombe en panne, je le vérifie au multimètre : continuité des enroulements, tensions d’entrée et de sortie, puis isolement au mégohmmètre.

Si la sortie est nulle avec une entrée correcte, l’enroulement est ouvert et le remplacement s’impose.

Je traite ici le transformateur en tant que composant d’appareil : sonnerie, carillon, gâche, platine de portier, alimentation d’équipement. Le circuit d’installation, lui, suit d’autres règles, que je ne répète pas ici.

Le rôle du transformateur 230 V dans un appareil

Dans un équipement branché sur le secteur, le transformateur est le premier composant que rencontre le 230 V. Il matérialise la frontière entre le circuit d’alimentation et l’électronique : il abaisse la tension et assure l’isolation galvanique.

Le guide électricité et électronique détaille ce chemin complet, depuis l’arrivée du secteur jusqu’aux cartes.

Ensuite, le reste de l’alimentation transforme, redresse et régule la tension pour fournir les niveaux continus dont les circuits ont besoin. Le transformateur lui-même ne redresse rien : il ne fait qu’abaisser une tension alternative et isoler les deux circuits l’un de l’autre.

La tension abaissée est ensuite redressée et régulée dans le reste de l’alimentation avant d’atteindre les circuits ; une panne de transformateur se traduit donc en général par une absence totale d’alimentation côté carte.

Ces petits transformateurs se trouvent dans les armoires d’équipement, dans les circuits HVAC et dans les circuits basse tension de commande. Le multimètre est l’outil de première passe pour les contrôler, avant de décider d’une réparation ou d’un remplacement.

Transformateur de sécurité ou de séparation : deux familles

La fiche Promotelec sur l’éclairage très basse tension distingue deux familles, et cette distinction change la lecture d’une plaque signalétique. Le transformateur de sécurité a un secondaire ≤ 50 V AC et alimente des circuits TBTS ; le transformateur de séparation des circuits (isolement) a un secondaire > 50 V AC.

Les seuils viennent du tableau 41B de la NF C 15-100, cité par Promotelec : la très basse tension va jusqu’à 50 V AC et 120 V DC. En dessous de 25 V AC et 60 V DC, la protection contre les contacts directs n’est pas nécessaire ; entre 25 et 50 V AC, et 60 à 120 V DC, elle devient nécessaire.

En pratique, ces seuils se lisent sur la plaque signalétique : un secondaire ≤ 25 V AC, comme les 12 V et 8 V des transformateurs de sonnerie, n’exige aucune protection contre les contacts directs ; entre 25 et 50 V AC, cette protection devient nécessaire.

C’est la raison pour laquelle je vérifie toujours la tension annoncée avant de remplacer un modèle.

En TBTS, aucun point du secondaire n’est relié à la terre ; en TBTP, un point peut l’être. Pour l’éclairage très basse tension, seule la TBTS est admise, selon le guide UTE C 15-559 cité par Promotelec.

Le comparatif éclairage TBTS 12 V couvre déjà le placement hors volume et le choix de l’équipement ; ici je reste côté composant.

Le moyen fiable de reconnaître une source « de sécurité » sur un appareil est le pictogramme : les transformateurs de sécurité conformes portent l’écusson avec barre horizontale symbolisant la séparation des circuits.

Le carré indique une tenue aux courts-circuits par dispositif incorporé Obligation NF EN 61558-2-6 .

Les normes de la série EN 61558

La série NF EN 61558 couvre la sécurité des transformateurs, des bobines d’inductance et des blocs d’alimentation. La partie générale, NF EN IEC 61558-1, fixe les exigences et les essais de sécurité électrique, thermique et mécanique, et se situe dans le champ de la Directive Basse Tension 2014/35/UE.

Concrètement, un transformateur conforme a passé des essais d’échauffement, de tenue diélectrique et de tenue mécanique : c’est ce qui donne sa valeur au marquage porté sur la plaque.

La NF EN 61558-2-4, en vigueur depuis août 2018 et publiée par l’AFNOR, remplace l’édition d’octobre 1999.

Elle fixe les règles particulières et les essais pour les transformateurs de séparation des circuits et les blocs d’alimentation qui les incorporent, jusqu’à 1 100 V ; les transformateurs incorporant des circuits électroniques sont également couverts Obligation NF EN 61558-2-4 .

La NF EN 61558-2-6 concerne les transformateurs de sécurité, ceux qui portent l’écusson décrit plus haut. Pour les transformateurs de sonnerie, les fiches produit Legrand annoncent la conformité aux normes EN 61558-2-8 et IEC 61558-2-8 ; la référence provient des fiches distributeur et n’est pas confirmée directement côté AFNOR.

Tester un transformateur 230 V au multimètre

Le test se fait en deux temps : hors tension d’abord, puis, seulement si vous êtes habilité, sous tension. Les règles d’habilitation s’appliquent pleinement ici, et le guide des niveaux et symboles d’habilitation rappelle qui peut faire quoi.

L’inspection visuelle ne se saute pas

Avant de sortir l’ohmmètre, je regarde le boîtier : traces de brûlure, décoloration, fils fondus, bornes oxydées. J’écoute aussi : un bourdonnement excessif ou un grésillement, et une odeur d’isolant brûlé orientent directement vers un remplacement, sans mesure compliquée.

Un multimètre classique suffit pour cette première passe, à condition de lire la résistance et la tension alternative. Le choix d’un multimètre se joue sur ces deux fonctions, plus la sécurité des catégories de mesure.

1 Écran d’affichage Écran d’affichage 2 Sélecteur rotatif Sélecteur rotatif

Multimètre Fluke 325

L’outil de première passe pour lire la continuité des enroulements et les tensions avant de décider d’un remplacement.

1. 1 Écran d’affichage
2. 2 Sélecteur rotatif

La continuité des enroulements, hors tension

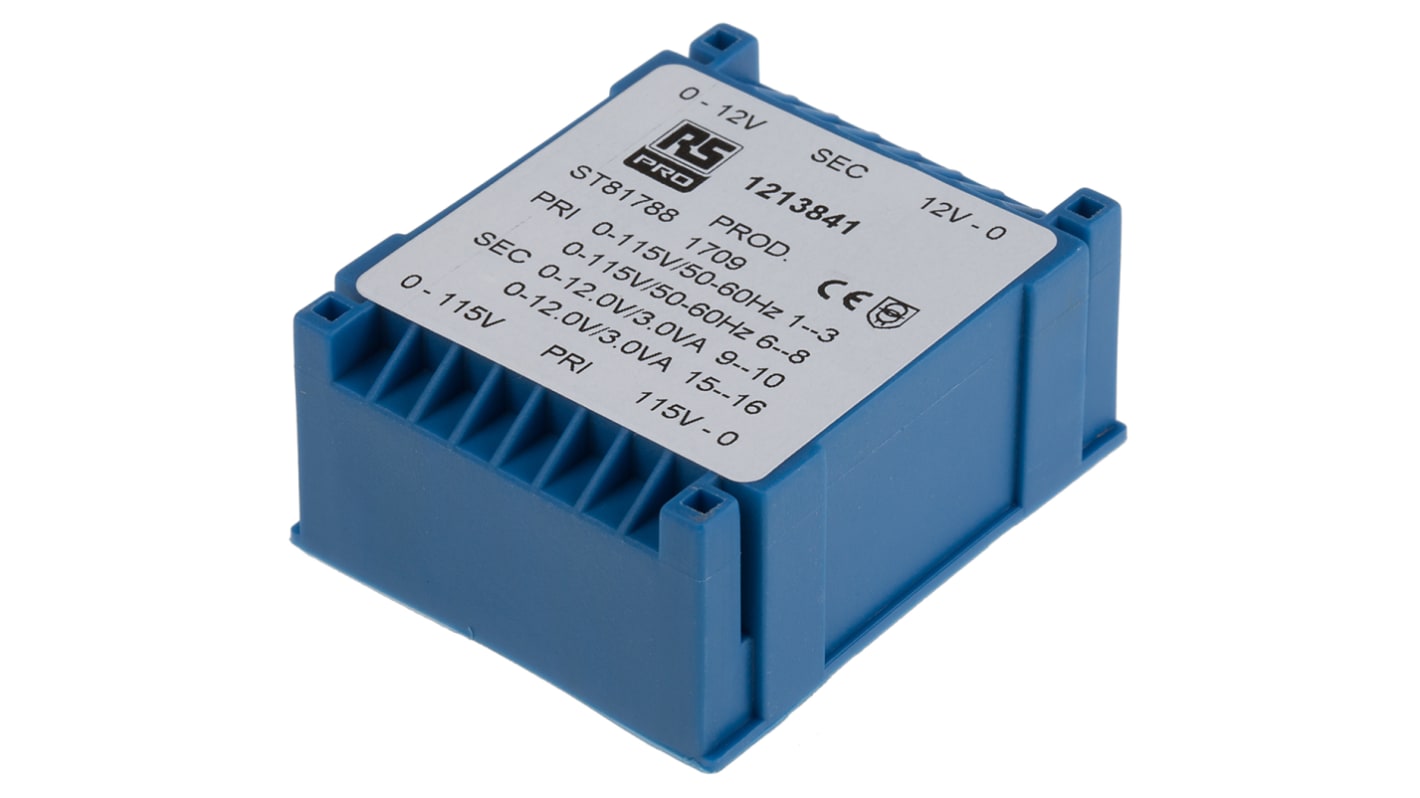

Appareil déconnecté, je mesure chaque enroulement en ohmmètre et je compare à la plaque signalétique.

Une résistance faible signifie un enroulement intact ; une lecture OL ou infinie signale un enroulement ouvert, donc une coupure interne ; une valeur quasi nulle là où on attend une résistance évoque des spires en court-circuit.

Le primaire lit généralement plus fort que le secondaire, car son fil est plus fin et comporte plus de spires. C’est une règle utile pour identifier les deux enroulements quand la plaque a disparu.

Je décharge aussi les capacités éventuelles du secondaire avant de brancher l’ohmmètre : certaines alimentations gardent une charge après la coupure, et la mesure s’en trouverait faussée.

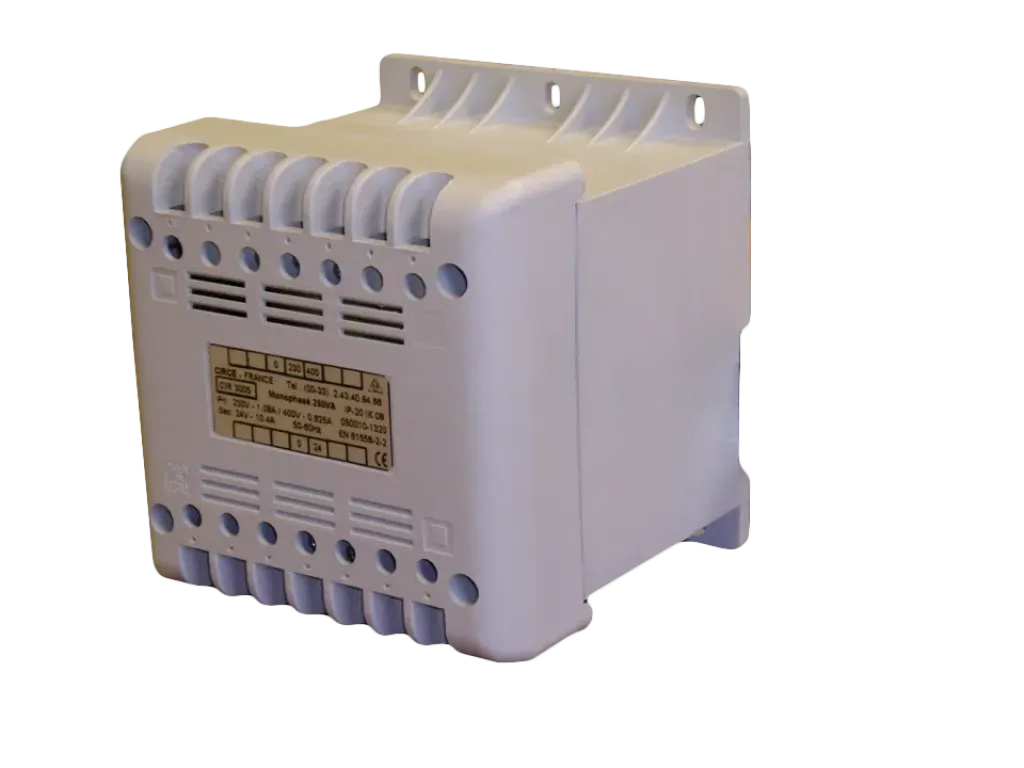

1 Étiquette technique Étiquette technique

Autotransformateur monophasé

Ce boîtier gris porte les indications qui permettent d’identifier le primaire et le secondaire avant la mesure de continuité.

circe-technologies.com

Ces valeurs proviennent de blogs et de forums, pas d’une source officielle : je les donne comme ordres de grandeur usuels, pas comme des données normatives. Une résistance infinie reste une coupure, une quasi nulle un court-circuit : c’est la logique qui compte, plus que le chiffre exact.

La vérification sous tension, avec précaution

Sous tension, je vérifie d’abord l’entrée au primaire : 230 V ±10 %, soit une plage de 207 à 253 V. Si l’entrée mesurée sort de cette plage, une sortie anormale s’explique par l’alimentation et non par le transformateur : je remonte alors la vérification vers l’installation en amont avant de condamner l’appareil.

Sur un modèle à double sortie, comme le Legrand 413092 qui délivre 12 V et/ou 8 V, je contrôle chaque secondaire séparément : un seul enroulement peut être coupé. Ensuite je mesure la sortie au secondaire et je la compare à la plaque signalétique.

À vide, un transformateur 12 V lit plutôt 12,5 à 13,2 V (il compense la chute sous charge) ; sous charge nominale, il revient vers 12 V ±5 %.

Une sortie nulle avec une entrée présente indique un enroulement ouvert : c’est le cas le plus net, et la décision est le remplacement. Cette étape sous tension n’est pas un geste banal : sans habilitation, on s’arrête aux mesures hors tension.

Le test d’isolement au mégohmmètre

La continuité ne dit rien de l’état de l’isolation. Pour valider l’isolation galvanique avant une remise en service, je mesure la résistance d’isolement entre enroulements et vers la masse au mégohmmètre sous 500 V : c’est la mesure critique pour la sécurité des personnes.

Le fonctionnement du mégohmmètre mérite son propre traitement, avec les tensions d’essai et la lecture des valeurs.

1 Écran d’affichage Écran d’affichage 2 Marquage du modèle Marquage du modèle

Mégohmmètre Fluke 1507

L’appareil complète le multimètre pour révéler les fuites d’isolement que la continuité ne montre pas.

1. 1 Écran d’affichage
2. 2 Marquage du modèle

Le multimètre a ses limites : un défaut de quelques spires en court-circuit peut ne pas se voir en résistance continue. Il ne se confirme qu’au rapport de transformation ou à l’isolement, deux mesures que seul un contrôle plus poussé révèle.

Le rapport de transformation pour trancher

Quand la continuité paraît bonne mais que le comportement reste suspect, je vérifie le rapport de transformation : à vide, le rapport entre la tension d’entrée et la tension de sortie doit correspondre à la plaque signalétique. Pour un modèle 230 V vers 12 V, on attend environ 19 fois moins en sortie, soit 230 divisé par 12.

Si la sortie à vide s’écarte nettement de ce rapport alors que l’entrée est correcte, des spires en court-circuit sont vraisemblables : le transformateur chauffe, bourdonne, et le remplacement se justifie même quand l’ohmmètre ne montre rien de franc. C’est le complément que la mesure de résistance continue ne peut pas donner.

Quand remplacer : le diagnostic qui décide

La lecture des mesures se résume à une logique simple : si l’entrée est correcte et que la sortie manque, ou si un enroulement est ouvert, le transformateur est hors service. Dans ce cas, la réparation interne d’un transformateur 50 Hz n’est pas rentable : je remplace.

Rebobiner un petit transformateur d’appareil n’est pas une opération de terrain : il faudrait démonter le circuit magnétique, recompler les spires et refaire l’isolation des fils. Le temps passé dépasse largement le prix d’un modèle neuf, je préfère donc remplacer.

Avant de commander, je vérifie quand même que le défaut vient bien du transformateur : je mesure la sortie à vide, puis sous charge. Une sortie à vide correcte qui s’effondre sous charge oriente vers l’appareil alimenté ou un transformateur sous-dimensionné, pas forcément vers un enroulement coupé.

Attention à ne pas condamner le transformateur trop vite : si toutes les mesures sont conformes, le défaut est ailleurs, dans l’appareil alimenté ou dans le câblage.

C’est le cas classique d’une sonnerie muette avec un transfo sain, où le branchement des spots LED rappelle d’ailleurs que chaque équipement basse tension a sa propre logique de circuit.

Choisir le transformateur de remplacement

Quatre critères guident mon choix, déduits des fiches produit consultées : les mêmes tensions secondaires (par exemple 8 V et/ou 12 V), une puissance en VA au moins égale à l’original, le même format de pose (rail DIN, fixation murale ou encastrée) et la conformité normative du modèle.

Pour une sonnerie, la conformité annoncée est EN 61558-2-8 ; pour une source de sécurité TBTS, il faut la NF EN 61558-2-6 et l’écusson de sécurité. Le cas le plus courant en rénovation est le transformateur de sonnerie sur rail DIN, comme les deux références Legrand ci-dessous.

Le 413092 est protégé contre les surcharges et les courts-circuits par une CTP. En cas de coupure par surcharge, je coupe l’alimentation et je laisse refroidir avant toute remise en service ; c’est un comportement normal de protection, pas une panne.

Le contexte de prix est utile : un carillon électromécanique Legrand 041650 (8-12 V) vaut 13,37 €, et les carillons Legrand 8 V requièrent un transformateur 8 VA, référence 413091 ou 042025. Le transformateur reste l’élément le plus cher de la chaîne sonnerie, ce qui justifie de bien le choisir.

Un cas relevé sur un forum d’électricité illustre le geste de terrain : remplacement d’un vieux transformateur 8 V-1 A sur tableau par un Legrand 413091, avec le 230 V d’un côté et le 8 V de l’autre.

Les références 413090 et 413091 permettent le passage du peigne, sont équipées d’un porte-étiquette et reçoivent le peigne d’alimentation par le bas, en aval d’un disjoncteur uni + neutre.

Protections et mise en œuvre côté installation

La fiche Promotelec donne les règles de protection, que je résume pour un transformateur de sécurité. Au primaire, la protection se fait par un disjoncteur divisionnaire de courbe C pour un transformateur ≤ 450 VA ; au-delà, on passe en courbe D, insensible aux courants magnétisants.

Le guide des disjoncteurs explique ce choix de courbe en détail.

Les LED sur convertisseurs ne nécessitent qu’une protection contre les courts-circuits au primaire. Au secondaire, aucune protection de surcharge n’est requise pour un seul appareil ; les courts-circuits sont couverts par le dispositif incorporé si le circuit fait moins de 2 m.

Au-delà de 2 m, une protection externe s’impose à l’origine du circuit, et plusieurs circuits secondaires se traitent circuit par circuit.

Le cheminement d’un circuit TBTS se fait en isolation double ou renforcée, dans des conduits distincts des circuits basse tension. Le transformateur ou le convertisseur doit rester accessible, par exemple dans la partie fixe d’un faux-plafond démontable.

Pour l’éclairage, les liaisons entre luminaires et transformateur doivent tenir 170 °C.

La protection du primaire relève du même réflexe que les circuits spécialisés : un équipement dédié, un calibre adapté, une courbe choisie pour le courant d’appel.

Quand je vérifie le calibre, je m’appuie aussi sur le configurateur de tableau électrique pour recouper le dimensionnement avant de commander le matériel.
