Configurateur tableau électrique gratuit

Le configurateur tableau électrique sert à préparer un remplacement ou un tableau neuf. Il ne dessine pas une installation prête à câbler, et il ne rend pas un diagnostic sur un vieux coffret. Son intérêt est plus concret : éviter de commander un tableau trop petit, oublier un circuit spécialisé ou remplir toutes les rangées dès le premier jour.

L’outil pose trois questions : le type de logement, les circuits à prévoir et la réserve souhaitée. Il restitue une base de rangées de 13 modules, de différentiels 30 mA, de modules occupés et de marge libre. C’est une bonne façon de mettre de l’ordre dans un projet avant de parler matériel ou devis.

Ce que le configurateur calcule réellement

Le configurateur additionne les modules des circuits sélectionnés, ajoute une estimation des protections différentielles, puis compare ce total à la capacité d’un coffret de 13 modules par rangée. Il garde au moins deux différentiels et augmente le nombre lorsque les circuits sont nombreux. La borne de recharge ou certains ensembles de chauffage peuvent faire monter cette estimation.

Ce calcul est volontairement lisible. Il ne prétend pas connaître l’état de vos borniers, le trajet de vos câbles ou les appareils exacts. Il donne une réponse à une question préalable : « de quelle place ai-je besoin pour ne pas commencer trop serré ? » C’est le bon niveau pour établir un cahier des charges ou comparer deux coffrets.

Étape 1 : choisir le type de logement

La première étape distingue studio ou T2, T3 ou T4, et maison. Ce choix fournit un point de départ de capacité. Un studio avec peu d’équipements peut tenir dans une configuration compacte. Un T3 ou un T4 possède généralement davantage de départs cuisine, de prises et d’éclairage. Une maison ajoute souvent extérieur, garage, portail, chauffage, VMC ou dépendance.

Ne cherchez pas à faire correspondre exactement le nombre de pièces à une règle mécanique. Un petit logement tout électrique peut être plus chargé qu’une grande maison chauffée autrement. L’outil ne remplace donc pas la liste des usages. Il évite seulement de démarrer avec une hypothèse de coffret disproportionnée.

Choisissez ensuite « Auto » pour laisser l’outil proposer le minimum compatible avec les circuits retenus. Les options deux ou trois rangées servent à tester une contrainte de place ou à comparer des coffrets. Si le résultat indique que la réserve ne tient pas, ce n’est pas une invitation à supprimer des modules : c’est le signe que le coffret envisagé est trop court.

Étape 2 : sélectionner les circuits utiles

La liste contient éclairage, prises courantes, cuisine, plaque, four, lave-linge, chauffe-eau, chauffage, borne de recharge, VMC et domotique. Les trois premiers constituent une base fréquente. Les suivants doivent être sélectionnés parce qu’ils existent ou sont prévus, pas parce qu’ils pourraient un jour être utiles.

Un circuit spécialisé correspond à un usage qui mérite son propre départ et sa protection adaptée. La plaque, le four et le lave-linge sont séparés pour cette raison. Une borne de recharge ne doit jamais être assimilée à une prise de garage classique : son circuit, son différentiel et le cadre de pose demandent une étude spécifique. La VMC et la domotique prennent peu de modules, mais les oublier rend le résultat artificiellement optimiste.

Un bon usage consiste à prendre la liste de circuits existants, puis à ajouter les projets réels : climatisation, atelier, portail, piscine, extension ou véhicule électrique. Le simulateur de puissance électrique complète cette réflexion pour l’abonnement, mais il ne dimensionne pas le tableau.

Étape 3 : garder une réserve utile

La réserve libre est le nombre de modules encore disponibles une fois les protections posées. Le configurateur propose 20 % par défaut et permet de choisir entre 10 et 40 %. Cette réserve n’est pas une obligation universelle à appliquer sans réflexion. C’est une marge de projet, utile pour ne pas revenir au coffret deux ans plus tard pour une simple VMC, une climatisation ou un départ extérieur.

Une réserve trop faible produit un tableau dense où chaque ajout devient une recherche de place. Une réserve excessive peut gonfler inutilement le projet, surtout dans un petit appartement sans évolution prévue. Le bon réglage correspond à des usages identifiés : borne envisagée, pompe à chaleur, atelier, volet roulant, protection solaire ou tableau divisionnaire.

1 Repérage des circuits Repérage des circuits

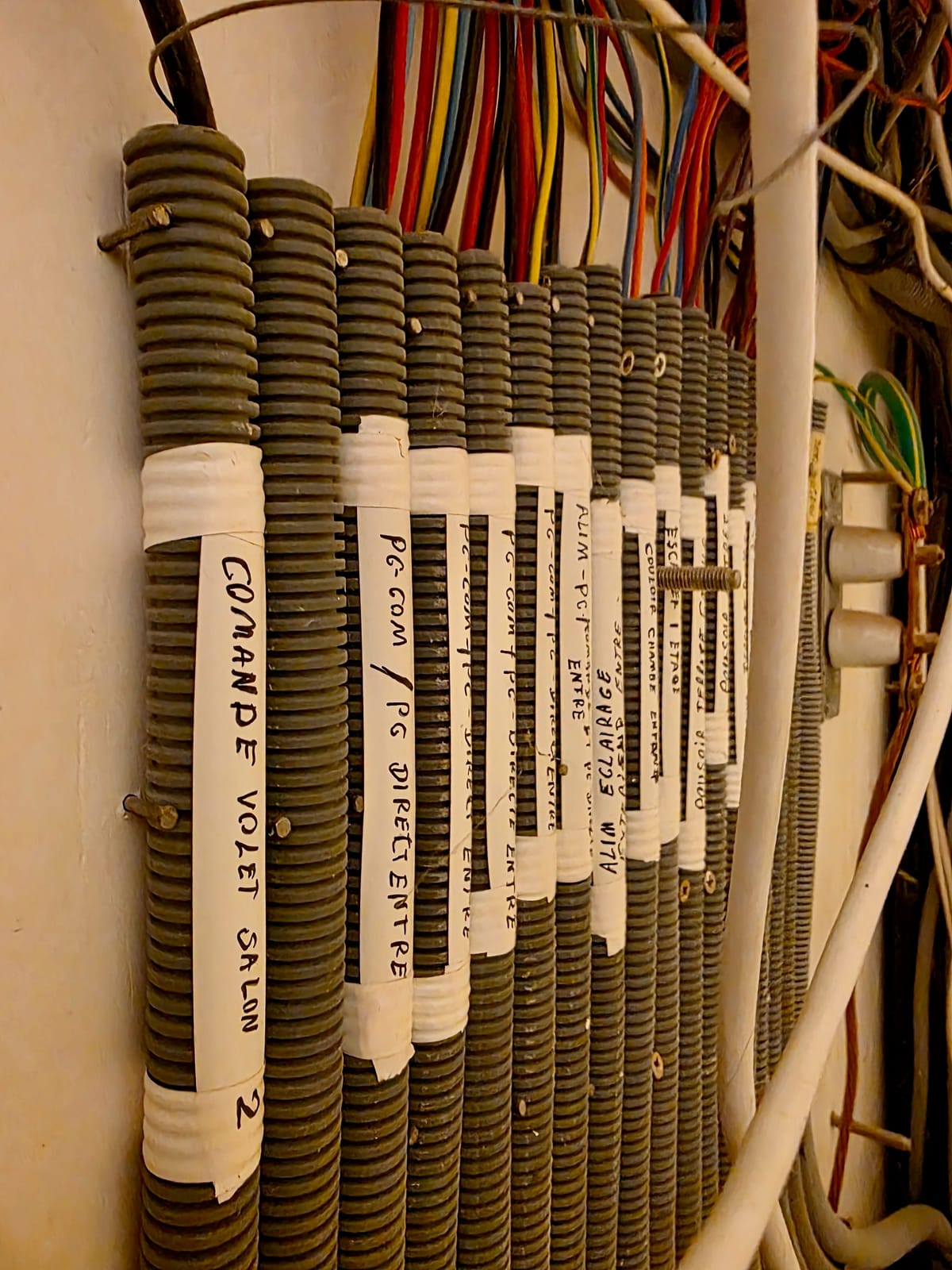

Gaines ICTA en réserve

Prévoir de la place dans le tableau aide à raccorder plus tard un circuit déjà anticipé.

Sparx Elec

La réserve ne concerne pas seulement les modules. Il faut aussi prévoir des borniers terre et neutre accessibles, un passage de câbles possible, des peignes cohérents et une fermeture de tableau sans forcer les conducteurs. Le résultat de l’outil ne voit pas ces détails, mais il permet de poser les bonnes questions avant la visite.

Lire le résultat sans lui demander ce qu’il ne sait pas faire

Le résultat affiche les rangées de 13 modules, le nombre de différentiels estimés, les modules occupés et la capacité totale. Il signale aussi si la réserve choisie est atteinte. Si le statut est « adapté », cela signifie que le scénario sélectionné entre dans le coffret avec la marge demandée. Ce n’est pas une attestation de conformité, ni une validation d’un tableau existant.

Le nombre de différentiels est une estimation. Le type A, AC, F ou B se choisit à partir des circuits, des notices fabricants et du cadre applicable. L’outil identifie les usages qui demandent une attention particulière, mais il ne connaît pas la référence exacte de chaque appareil. Il ne calcule pas non plus le pouvoir de coupure, la sélectivité ou l’intensité de court-circuit du logement.

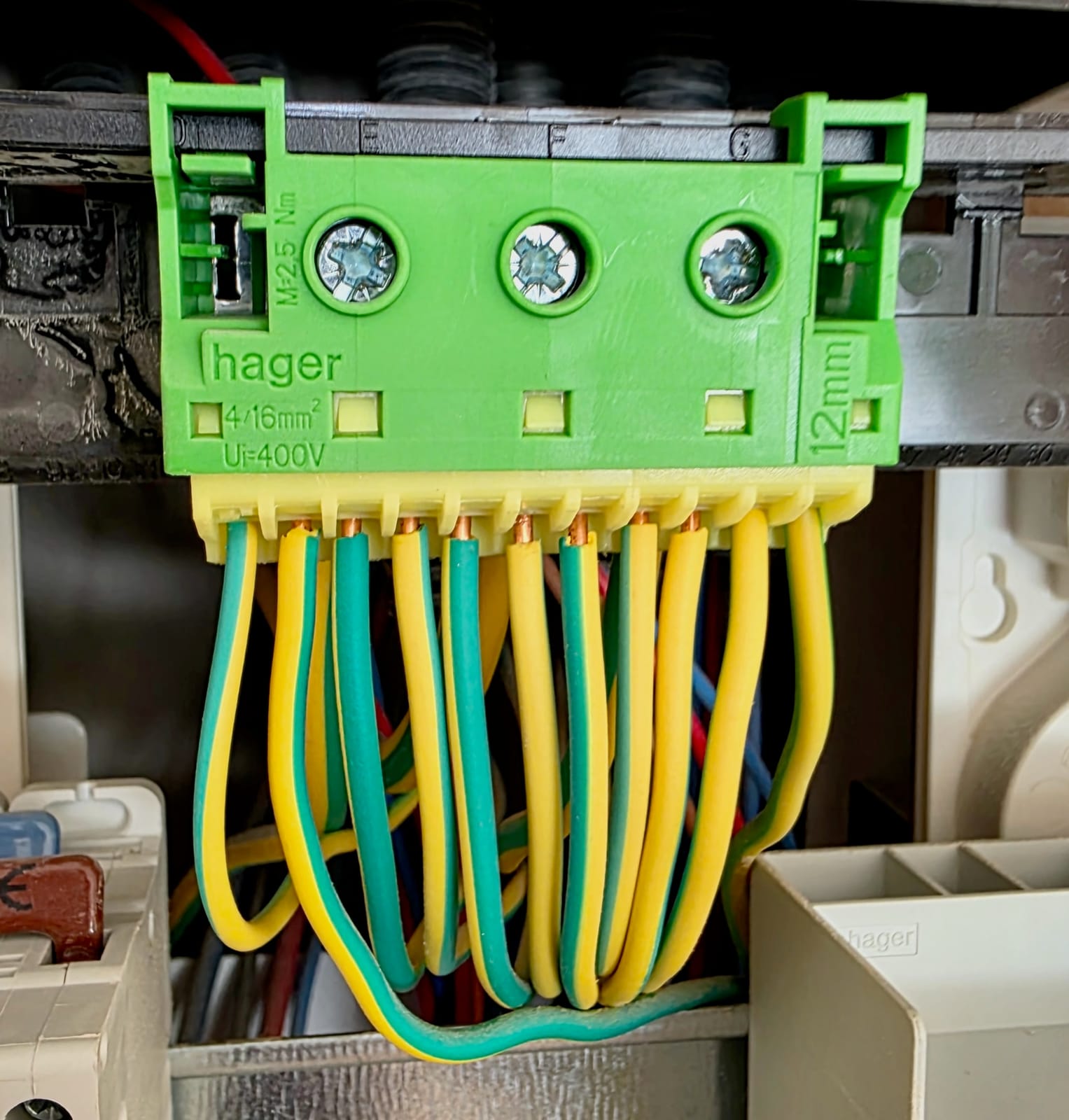

1 Bornier de terre Bornier de terre

Bornier de terre

La capacité d’un tableau ne se résume pas aux modules : les borniers et le repérage comptent aussi.

Sparx Elec

La différence est importante : un configurateur aide à décider de la taille, une étude traduit cette taille en matériel, protections et raccordements vérifiables. Le résultat doit donc être lu comme une base de conversation, pas comme une liste à acheter à l’identique.

Ce que l’outil ne remplace pas

Il ne remplace pas le relevé des circuits existants. Dans un tableau ancien, les étiquettes sont parfois incomplètes, les neutres peuvent être mélangés et plusieurs usages peuvent partager le même disjoncteur. Avant un remplacement, il faut identifier les départs, mesurer si nécessaire et examiner l’état des conducteurs. Le simulateur de surcharge tableau s’intéresse davantage à cette lecture de l’existant.

1 Porte-fusibles Porte-fusibles

Tableau à fusibles 1970

Le relevé des circuits et de l’état des conducteurs précède tout projet de remplacement avec le configurateur.

1 Plusieurs départs groupés Plusieurs départs groupés 2 Bornes sans obturateurs Bornes sans obturateurs

Tableau avec départs groupés

Un relevé des circuits existants précède tout projet de remplacement.

1. 1 Plusieurs départs groupés
2. 2 Bornes sans obturateurs

Il ne dimensionne pas les câbles. La section dépend de l’intensité, de la longueur, du mode de pose et de l’usage. Pour une PAC, une dépendance ou une borne, utilisez le calculateur de section de câble comme support de préparation, puis faites valider le trajet et les protections.

Il ne remplace pas non plus une visite lorsqu’il faut déplacer le coffret, modifier une GTL, séparer des circuits ou corriger une anomalie. Un tableau peut avoir la bonne capacité sur le papier et rester inadapté à cause de son emplacement, d’une arrivée trop courte ou d’un manque de terre.

Préparer une visite ou un devis avec le résultat

Le meilleur usage est de conserver une capture du résultat et de la compléter avec des informations terrain : photo nette du tableau ouvert, photo du disjoncteur de branchement, liste des appareils fixes, projet d’extension et puissance d’abonnement. Indiquez aussi les pannes ou déclenchements observés. Un artisan peut alors comparer le scénario à la réalité et corriger les hypothèses avant de chiffrer.

1 Marquage de calibre Marquage de calibre 2 Levier de coupure Levier de coupure

Disjoncteur de branchement

C'est cet appareil qu'il faut photographier avec le tableau ouvert.

1. 1 Marquage de calibre
2. 2 Levier de coupure

Pour un remplacement de tableau, notez ce qui reste alimenté lorsque vous coupez chaque départ. Pour une rénovation, indiquez les murs à ouvrir, les zones humides, les circuits extérieurs et les équipements ajoutés. Pour une maison, mentionnez garage, portail, dépendance et éventuel tableau secondaire. Ces éléments changent la répartition et la réserve plus sûrement que le nombre de chambres.

Un bornier de terre repéré aide à contrôler la capacité réelle d’un tableau avant de fixer les hypothèses du configurateur.

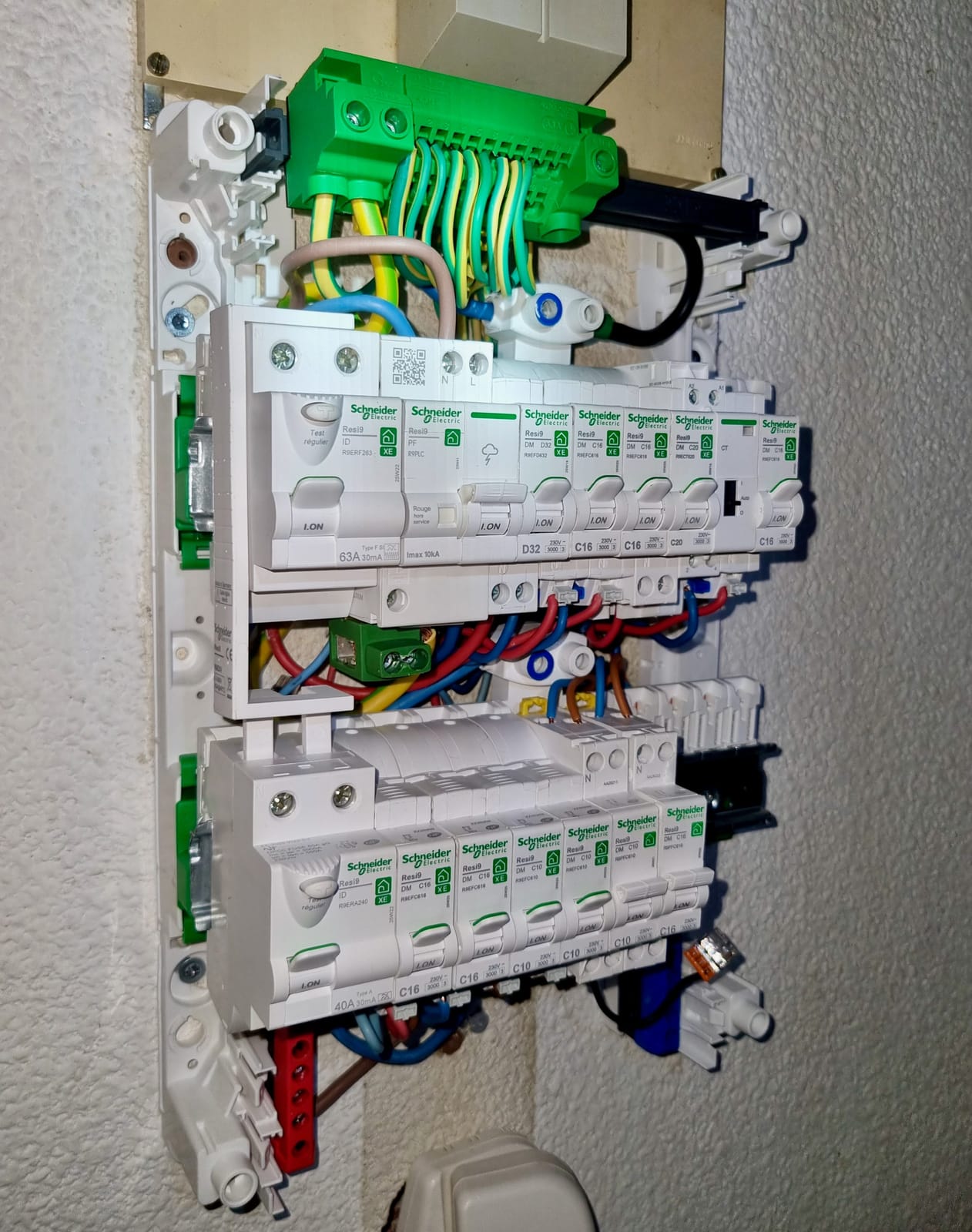

Une photo du tableau ouvert complète le résultat du configurateur lors de la préparation d’une visite.

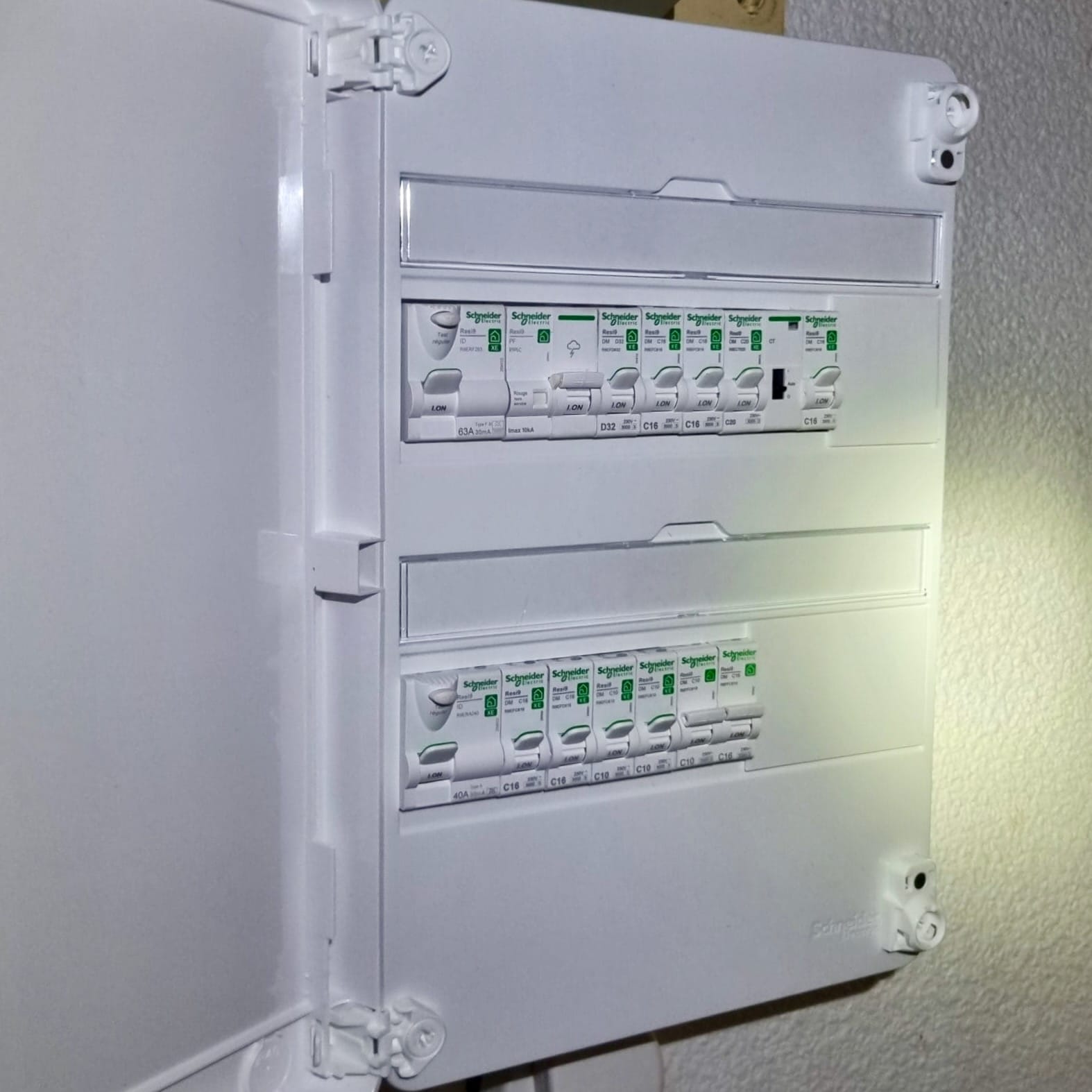

Un tableau posé illustre le résultat attendu : rangées, protections et réserve visibles sur l’installation réelle.

1 / 3

• Capture du résultat avec logement, circuits et réserve sélectionnés.
• Photos du tableau fermé et ouvert, prises sans masquer les repères existants.
• Liste des projets : PAC, borne, atelier, portail, piscine, extension ou domotique.
• Informations de puissance : abonnement, disjoncteur de branchement et éventuels déclenchements.
• Accès au tableau : emplacement, contraintes de goulotte, murs et passages de câbles.

Exemple de lecture pour un projet courant

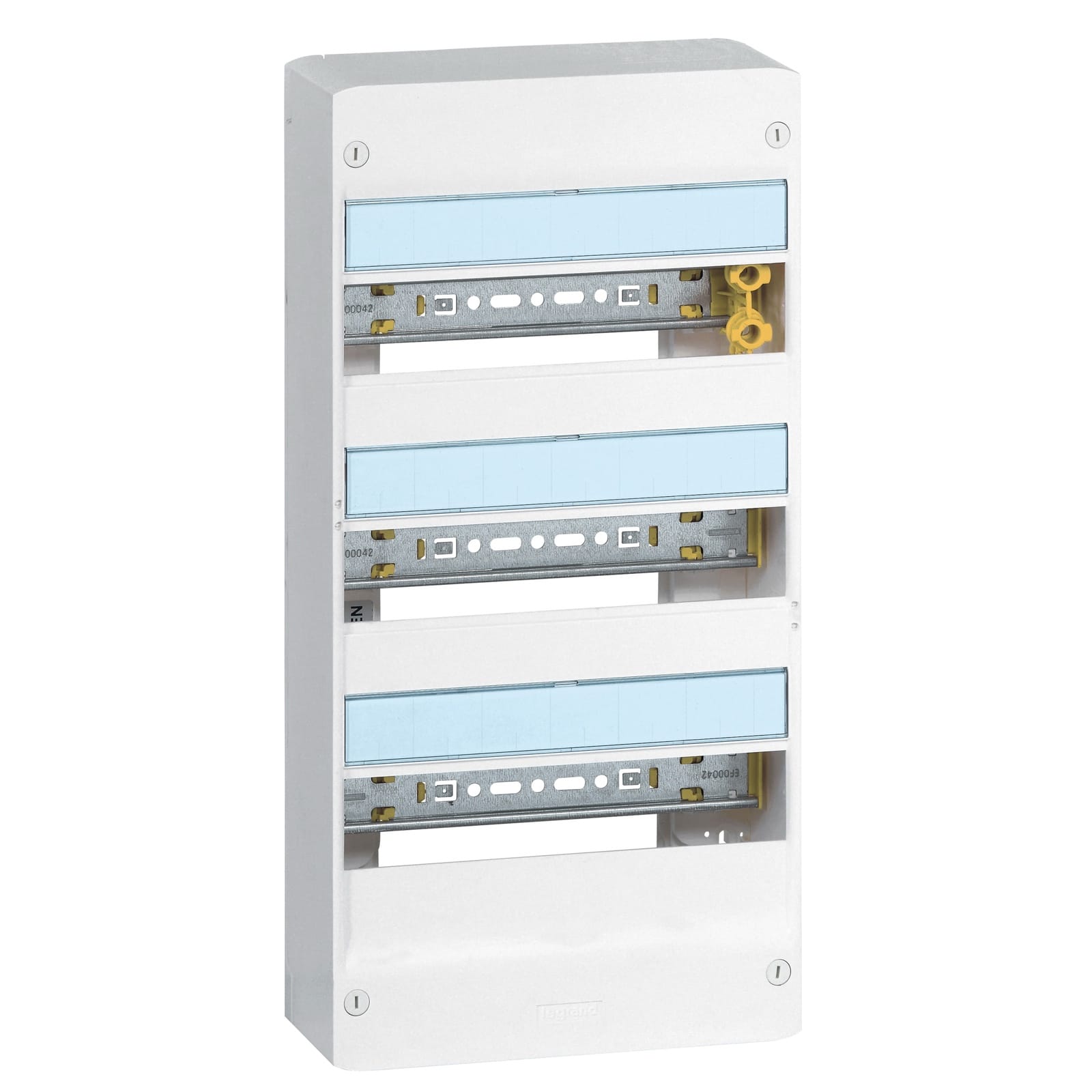

Prenons un T3 ou un T4 avec éclairage, prises, cuisine, plaque, four et lave-linge. Ces circuits forment la base proposée par l’outil. Si le logement reçoit aussi un chauffe-eau, une VMC et du chauffage électrique, sélectionnez-les : la capacité monte parce que les départs et les protections doivent tenir dans le coffret. Le résultat peut passer de deux rangées envisagées à trois rangées adaptées. Ce n’est pas un luxe ; c’est l’effet direct des usages déclarés.

Ajoutez ensuite les projets proches. Une climatisation, une PAC, un atelier ou une borne ne sont pas des détails que l’on glisse à la fin du chantier. Ils demandent place, protection et souvent une ligne dédiée. Si vous hésitez encore, vous pouvez les sélectionner pour vérifier l’impact, puis conserver une réserve équivalente si le projet n’est pas immédiat. L’important est de ne pas commander un coffret juste assez grand pour la situation du jour.

Le résultat ne décide pas si un tableau de trois rangées doit être posé. Il doit être confronté à la place physique, au nombre de départs présents, à l’arrivée Enedis, aux équipements et au parcours de chaque nouveau câble. Dans certains appartements, un coffret plus haut est possible. Dans d’autres, la GTL, une goulotte ou un coffret juxtaposé demandent une solution différente. Le configurateur donne une capacité, non un plan d’implantation.

Vérifier les hypothèses avant de valider le matériel

Avant de transformer le résultat en panier de matériel, relisez les hypothèses une par une. Les circuits sélectionnés existent-ils réellement ? Les appareils de cuisson sont-ils électriques ? Le logement possède-t-il un chauffe-eau, un chauffage électrique ou une VMC ? Une borne est-elle prévue à court terme ? Cette liste vaut mieux qu’un nombre de rangées choisi à l’intuition.

Vérifiez ensuite l’existant. Un compteur Linky, une arrivée de puissance disponible ou un tableau avec trois rangées ne prouvent pas que l’installation est prête pour de nouveaux circuits. Il faut connaître les sections, les états de serrage, les différentiels en place, les neutres et les conducteurs de terre. Lorsqu’un tableau est ancien, la bonne réponse peut être une mise en sécurité avant une extension.

1 Marquage type A Marquage type A 2 Sensibilité 30 mA Sensibilité 30 mA

Interrupteur différentiel

À contrôler avec la liste des circuits avant de valider le matériel.

1. 1 Marquage type A
2. 2 Sensibilité 30 mA

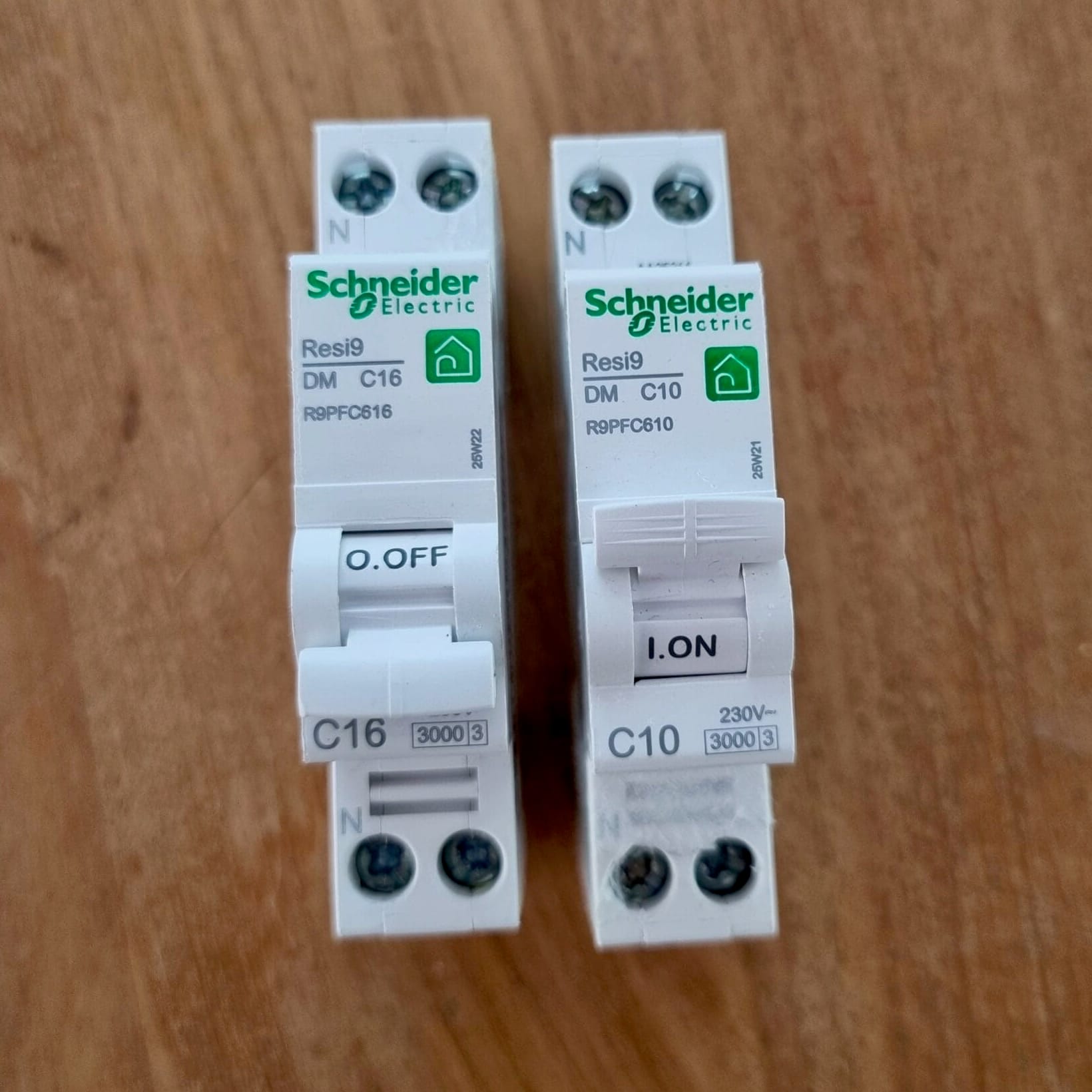

Le choix du coffret ne suffit pas non plus. Peignes, interrupteurs différentiels, disjoncteurs, borniers, obturateurs, repérage et enveloppe font partie d’un ensemble. Des modules libres ne compensent pas un bornier saturé ou des fils trop courts. La visite sur site sert précisément à vérifier ces contraintes et à retenir une référence compatible.

Limites utiles à connaître avant de cliquer sur « résultat »

Le configurateur ne mesure aucune intensité. Il ne sait pas si une résistance chauffe, si un contacteur colle ou si une borne provoque des déclenchements. Pour ce type de symptôme, il faut un diagnostic et des contrôles. Il ne connaît pas davantage les distances : une ligne de dépendance ou de pompe à chaleur doit être dimensionnée séparément avec son trajet réel.

Ne pas remplacer les exigences de fabricant

Il ne remplace pas les exigences de fabricant. Un appareil particulier peut exiger un type de protection ou une méthode de raccordement qui ne ressort pas d’une liste générique. Conservez toujours les notices et soumettez-les avec le résultat du configurateur. C’est un gain de temps, car le scénario sera déjà clair, mais ce n’est pas une autorisation de poser sans contrôle.

Ces limites font la valeur de l’outil

Ces limites font la valeur de l’outil : il ne donne pas une fausse certitude. Il permet de préparer correctement les questions techniques, de comparer les options et de savoir quand il est temps de passer au relevé du tableau.

Un résultat qui évolue après validation

Après validation sur site, le résultat initial peut évoluer sans que l’outil ait été « faux ». Une rangée supplémentaire peut être retenue pour faciliter le câblage, un circuit peut être regroupé différemment, ou un appareil imposer une protection particulière. Le configurateur a alors rempli son rôle : rendre les besoins visibles assez tôt pour choisir une solution propre plutôt que subir un coffret trop juste.

Configurateur, surcharge et diagnostic : usages différents

Le configurateur prévoit un nouveau tableau. Il répond à « combien de place faut-il pour les circuits que je veux ? ». Le simulateur de surcharge examine un tableau déjà en place et aide à comprendre si les usages simultanés mettent l’installation sous pression. Le diagnostic, lui, se fait sur site avec observation, relevé et mesures.

Ces usages se complètent. Vous pouvez commencer par le configurateur pour une rénovation, contrôler l’impact des gros appareils avec le simulateur, puis faire valider le projet. Essayer de faire passer ces trois étapes dans un seul formulaire créerait une fausse précision. Mieux vaut un résultat lisible dont les limites sont explicites.

Le prix du remplacement d’un tableau électrique dépend ensuite de la capacité du coffret, des protections et du travail nécessaire autour des circuits existants.
