Hauteur du tableau électrique : norme NF C 15-100

La hauteur du tableau électrique ne se résume pas à « poser le coffret à un mètre ». La NF C 15-100 encadre surtout la position des manettes de commande : elles doivent rester atteignables, visibles et protégées contre les chocs.

Dans le cas courant d’un tableau sans porte, les organes de manœuvre se situent entre 0,90 m et 1,80 m du sol fini. La présence d’une porte permet d’abaisser la limite basse. Un logement soumis aux prescriptions d’accessibilité utilise une plage plus resserrée.

Ces valeurs changent la façon de prendre la mesure. On ne contrôle ni le bas de la goulotte, ni le haut du coffret, ni son centre géométrique. On relève l’axe de la manette la plus basse et celui de la manette la plus haute.

Quelle hauteur pour un tableau électrique ?

Pour un tableau de répartition sans porte, configuration fréquente dans une gaine technique de logement, les manettes doivent être comprises entre 0,90 m et 1,80 m au-dessus du sol fini. Obligation NF C 15-100

Avec une porte, les organes protégés par cette enveloppe peuvent descendre jusqu’à 0,50 m. La limite haute reste 1,80 m. La porte doit réellement protéger l’accès ; une simple trappe décorative éloignée des modules ne justifie pas automatiquement la cote basse.

Le disjoncteur de branchement, aussi appelé appareil général de commande et de protection, se traite séparément. Son organe de manœuvre doit rester entre 0,90 m et 1,80 m dans le cas général. Le compteur Linky n’est pas une rangée du tableau de répartition et sa pose relève du matériel de comptage.

Une pose à exactement un mètre n’est donc ni une règle universelle ni une mesure du coffret. Elle peut convenir à certaines configurations, mais un tableau à quatre rangées demande de contrôler la rangée haute autant que la basse.

La mesure se prend sur les manettes, pas sur le coffret

Un coffret possède des marges au-dessus et au-dessous des rails. Deux modèles de même nombre de rangées peuvent avoir des hauteurs extérieures différentes. Coter seulement le bas du plastique ne garantit pas la position des commandes.

Le repère utile est l’axe de l’organe que l’occupant actionne : manette de disjoncteur, interrupteur différentiel ou coupure générale. Le premier contrôle porte sur l’appareil le plus bas ; le second sur l’appareil le plus haut.

Prenez la cote depuis le sol fini. Sur un chantier neuf, la dalle brute sera encore recouverte d’une chape, d’un parquet ou d’un carrelage. Une réservation calculée depuis la dalle peut perdre plusieurs centimètres une fois le logement terminé.

Un niveau laser facilite le report horizontal, mais il ne corrige pas une mauvaise origine. Marquez d’abord le niveau fini fourni par le lot sol. En rénovation, partez du revêtement qui restera en place, pas d’une plinthe ou d’une marche voisine.

Tableau avec porte ou sans porte : ce qui change

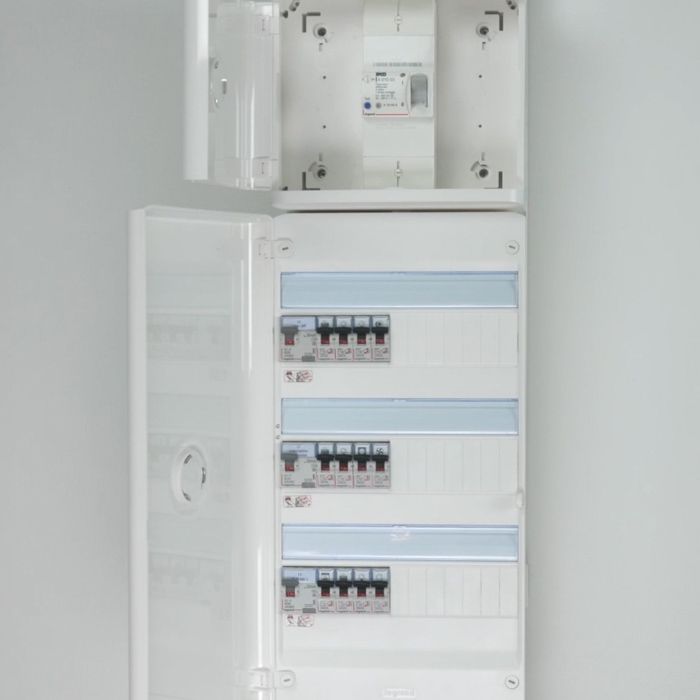

La limite basse de 0,50 m concerne le tableau dont les organes sont placés derrière une porte. La logique est de limiter l’action involontaire et les chocs sur des commandes installées bas.

Sans porte, la première manette reste au-dessus de 0,90 m. Un coffret dont la porte est démontée durablement doit être évalué comme une configuration sans cette protection. Il ne suffit pas que le fabricant vende une porte en option si elle n’est pas posée.

Une porte n’autorise pas à rendre le tableau difficile à atteindre. La manette haute reste limitée, l’ouverture doit être possible et les étiquettes doivent rester lisibles. Un meuble placé devant annule en pratique le bénéfice d’une bonne cote.

La mesure concerne l’usage normal, porte ouverte. La poignée de la porte n’est pas l’organe de commande du circuit. Le bord inférieur de l’habillage n’est pas non plus le point de référence.

Hauteur dans un logement accessible

Pour un logement soumis aux prescriptions d’accessibilité, Legrand reprend une plage de 0,75 m à 1,30 m pour les manettes du tableau. Obligation NF C 15-100

Cette plage spécifique ne doit pas être confondue avec la règle réglementaire générale des dispositifs de commande du bâtiment. L’arrêté du 24 décembre 2015 place ces commandes entre 0,90 m et 1,30 m et demande qu’elles soient manœuvrables debout comme assis. Obligation Arrêté du 24 décembre 2015

Pour le tableau, la limite basse normative de 0,75 m permet d’organiser plusieurs rangées sous 1,30 m. Le disjoncteur de branchement et la coupure d’urgence doivent rester dans une zone réellement atteignable. Un projet accessible se vérifie équipement par équipement, pas seulement avec la hauteur globale du coffret.

La possibilité d’approcher le tableau compte autant que la cote verticale. Une personne en fauteuil doit pouvoir venir face aux commandes ou dans une position compatible avec leur manœuvre. Un angle de mur serré, une porte qui bloque le passage ou un meuble fixe peut rendre un tableau inutilisable malgré une hauteur correcte.

• Maintenir les manettes du tableau entre 0,75 m et 1,30 m.
• Placer les commandes générales dans la plage réglementaire qui leur est applicable.
• Préserver une approche dégagée devant la gaine technique.
• Choisir des étiquettes lisibles depuis une position assise.
• Vérifier l'ouverture des portes sans réduire le passage utile.

Une adaptation volontaire dans une maison existante peut reprendre ces principes même si le chantier ne relève pas de l’arrêté du neuf. Il s’agit alors d’une conception d’usage à cadrer avec l’occupant et l’électricien, pas d’une déclaration automatique sur le statut réglementaire du logement.

Construction neuve : prévoir la hauteur dès le plan

Dans le neuf, l’installation se conçoit selon la série NF C 15-100 applicable au projet. AFNOR a publié la nouvelle série en août 2024 ; elle est structurée en plusieurs parties, dont la NF C 15-100-10 pour les bâtiments d’habitation.

Le tableau, le disjoncteur de branchement et le coffret de communication s’organisent dans l’espace technique électrique du logement, l’ETEL. La gaine technique du logement, ou GTL, reçoit les matériels et les canalisations qui les desservent.

La hauteur n’est qu’une donnée d’implantation. Il faut aussi préserver la largeur, la profondeur, les cheminements et l’absence de réseaux incompatibles dans cet espace. Le guide du tableau électrique connecté décrit l’organisation de l’ETEL et du coffret de communication.

Le nombre de rangées doit être connu avant la réservation. Un tableau compact posé trop haut peut respecter la rangée basse mais dépasser 1,80 m sur la rangée supérieure. À l’inverse, abaisser un grand coffret sans porte peut placer la première manette sous 0,90 m.

Le plan doit indiquer une cote d’axe claire. Une mention comme « tableau à 1,20 m » reste ambiguë : s’agit-il du bas, du centre, de la première rangée ou du disjoncteur général ? La bonne pratique est de nommer l’organe mesuré.

Rénovation totale : les mêmes cotes que dans le neuf

Une rénovation totale où l’installation est déposée et refaite se traite comme une installation neuve pour les parties électriques. Les hauteurs du nouveau tableau se prévoient donc selon le référentiel en vigueur du projet.

Promotelec rappelle que les circuits nouvellement créés ou remplacés en totalité sont réalisés selon la NF C 15-100 en vigueur. Obligation NF C 15-100

Conserver une ancienne implantation trop haute « parce qu’elle existait » n’est pas un bon point de départ si le tableau et ses liaisons sont entièrement refaits. Le projet doit recoter le sol, les commandes et l’ETEL comme un ensemble.

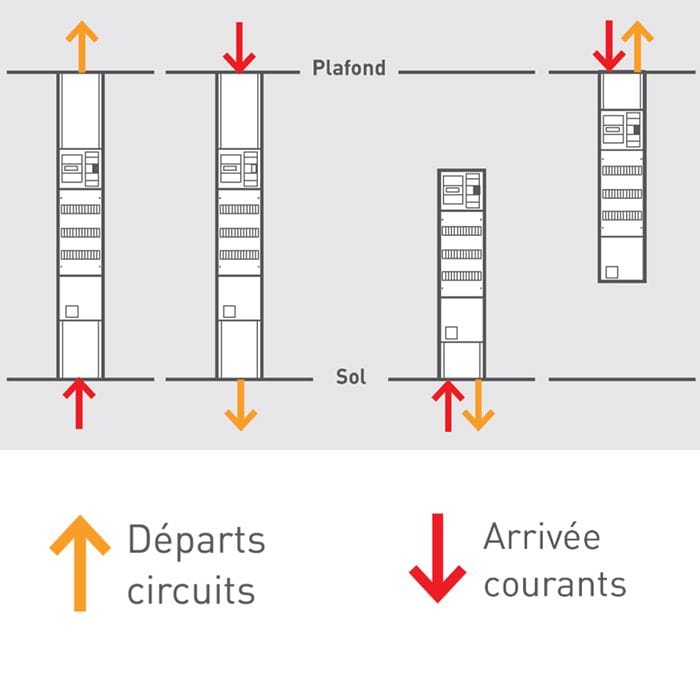

La hauteur choisie doit aussi laisser assez de place pour les arrivées et les départs. Abaisser le coffret sans étudier les longueurs de conducteurs peut créer des raccords ou des cheminements inutiles. Cette question relève de la conception de la rénovation, distincte du seul contrôle de hauteur.

Le coût d’une mise aux normes électrique dépend surtout de l’étendue des circuits repris. Une cote non conforme repérée tôt coûte peu à corriger sur plan ; elle devient plus lourde après finition des murs et raccordement du tableau.

Rénovation partielle : faut-il remettre l’ancien tableau à hauteur ?

Une rénovation partielle ne rend pas automatiquement toute l’installation ancienne conforme à la norme actuelle. Les circuits créés ou entièrement remplacés suivent le référentiel en vigueur, tandis que l’existant doit au minimum rester sûr.

Un tableau ancien situé au-dessus de la plage actuelle mérite donc une analyse, mais le constat ne signifie pas toujours que chaque petit ajout impose son déplacement complet. Il faut distinguer une extension de circuit, un remplacement de modules, une rénovation de tableau et une réfection totale.

Cette distinction correspond à celle entre mise en sécurité et mise aux normes. La première traite les risques essentiels de l’existant ; la seconde vise la conformité du projet rénové au référentiel actuel.

Une commande inaccessible peut cependant poser un problème réel même sans rénovation totale. En cas de déclenchement ou d’urgence, l’occupant doit pouvoir couper l’alimentation sans escabeau. L’âge du logement n’annule pas ce besoin d’usage.

Si le coffret doit changer de place, le chantier implique les longueurs de conducteurs, les canalisations, l’AGCP et parfois le périmètre Enedis. Ce sujet dépasse la hauteur réglementaire et doit faire l’objet d’une étude d’implantation dédiée.

Tableau dans un garage, une entrée ou un placard

La hauteur des manettes reste la même dans un garage, une entrée ou un local intérieur. Le choix de la pièce ne crée pas une dérogation verticale.

Un garage impose de regarder l’humidité, les chocs et les usages futurs. Un établi, une étagère ou le capot d’un véhicule ne doit pas masquer le tableau. Hager rappelle qu’il doit rester accessible et protégé contre l’humidité et les températures extrêmes.

Dans une entrée, un habillage peut intégrer une porte, à condition de préserver l’accès, la ventilation nécessaire et l’identification des circuits. Une façade décorative difficile à ouvrir n’est pas une solution d’accessibilité.

Un placard destiné au tableau n’est pas un rangement ordinaire. Les vêtements, cartons, aspirateurs ou produits ménagers ne doivent pas s’accumuler devant les protections. La zone reste disponible pour la commande et la maintenance.

• Installer le tableau au-dessus d'une étagère fixe qui oblige à se pencher ou à monter.
• Le cacher derrière un meuble profond ou un appareil électroménager.
• Prendre la cote depuis une marche au lieu du sol de la zone d'approche.
• Placer la rangée haute au-delà de 1,80 m parce que la première rangée est correcte.
• Occuper l'espace devant l'ETEL avec du stockage permanent.

Hauteur du coffret de communication et du compteur Linky

Le coffret de communication appartient à la GTL, mais ses connecteurs ne sont pas des disjoncteurs du tableau de répartition. Ne lui appliquez pas mécaniquement la cote d’une manette sans consulter les prescriptions du système choisi.

Son emplacement doit permettre le brassage des prises RJ45, l’accès au DTI et la maintenance des équipements. Le guide sur le coffret de communication obligatoire détaille son rôle sans le confondre avec le tableau courant fort.

Le compteur Linky et le disjoncteur de branchement peuvent être regroupés sur un panneau de contrôle ou placés ailleurs selon la configuration. Le compteur relève du comptage ; le disjoncteur général fournit l’organe de coupure à maintenir accessible.

Ne déplacez pas un compteur, un panneau de contrôle ou un équipement scellé. Le périmètre entre installation intérieure et réseau doit être identifié avant travaux.

Erreurs de mesure fréquentes

La première erreur consiste à mesurer le haut du coffret. Un modèle plus grand serait alors jugé non conforme alors que toutes ses manettes restent dans la plage, ou l’inverse.

La deuxième est d’oublier le sol fini. Cinq centimètres de chape et de revêtement peuvent faire passer une commande basse sous la limite prévue.

La troisième est de contrôler une seule rangée. La rangée basse et la rangée haute forment les deux points critiques ; les autres se trouvent entre elles.

La quatrième est de mélanger les chiffres du tableau général et ceux de l’accessibilité. 0,90 m à 1,80 m répond au cas courant sans porte. 0,75 m à 1,30 m répond au tableau du logement accessible. L’arrêté fixe par ailleurs 0,90 m à 1,30 m pour les dispositifs de commande visés par ses dispositions.

La cinquième est de considérer la hauteur isolément. Un tableau à la bonne cote, mais derrière une chaudière, une porte condamnée ou un amoncellement de cartons, n’est pas correctement accessible.

Préparer la pose sans erreur

Choisissez d’abord le tableau selon le nombre de circuits et la réserve nécessaire. Relevez dans la notice l’entraxe des rangées et les dimensions de l’enveloppe. Décidez si la porte fait partie de l’installation finale.

Tracez le niveau du sol fini, puis les axes admissibles. Positionnez la manette la plus basse au-dessus de la limite applicable et vérifiez la manette la plus haute. Gardez une marge de chantier plutôt que de viser exactement le seuil.

Contrôlez ensuite l’ouverture, l’approche et les conflits avec les autres lots. Une porte intérieure, un doublage, une plinthe épaisse ou un meuble prévu après l’électricité peut rendre l’accès médiocre.

Pour une rénovation, photographiez l’ensemble sans retirer le capot et relevez les dimensions disponibles. L’électricien pourra comparer maintien, remplacement dans l’emprise et nouvelle implantation sans improviser après dépose.
