Coffret de communication obligatoire

Le coffret de communication est obligatoire dans un logement neuf et lors d’une rénovation totale. Il organise l’arrivée des réseaux opérateur et la distribution vers les prises de communication du logement.

En rénovation partielle, la réponse est différente. Remplacer le tableau électrique ou ajouter une prise RJ45 ne conduit pas automatiquement à reconstruire tout le réseau VDI. Le coffret devient néanmoins pertinent dès que plusieurs câbles doivent être brassés, testés et redistribués proprement.

Que dit la réglementation pour un logement neuf ?

L’annexe II de l’arrêté du 16 décembre 2011, dans sa version applicable depuis septembre 2016, décrit une installation intérieure de communication en étoile. Elle prévoit un tableau de communication, un volume pour les équipements opérateur et des prises terminales reliées au bandeau de brassage. Obligation Arrêté du 16 décembre 2011

Le Code de la construction et de l’habitation encadre aussi l’arrivée des lignes de communication électronique et de la fibre dans les bâtiments d’habitation. Le réseau privatif du logement prolonge ces arrivées vers les pièces desservies.

La série NF C 15-100 publiée en 2024 consacre sa partie 11 aux réseaux et tableaux de communication à l’intérieur des locaux d’habitation. Obligation NF C 15-100-11

Neuf et rénovation totale

Dans le neuf, le coffret se prévoit dès le plan de la gaine technique du logement. Les gaines, câbles RJ45, arrivées fibre et prises de courant nécessaires sont intégrés avant les finitions.

Une rénovation totale place le logement dans une logique comparable : l’installation est reconstruite, les réseaux sont redistribués et le coffret fait partie de l’équipement attendu. Le qualifier de simple option déco serait faux.

1 Volume pour la box Volume pour la box

GTL et volume de communication

Le coffret de communication s’intègre dans la GTL : repérer la gaine technique et le volume réservé aux équipements opérateur permet de situer les compartiments courant fort et communication.

Legrand France

Le coffret n’est pas le tableau électrique courant fort. Il se trouve souvent dans la même GTL, mais les câbles de communication et les circuits de puissance conservent leurs compartiments et leurs règles de cheminement.

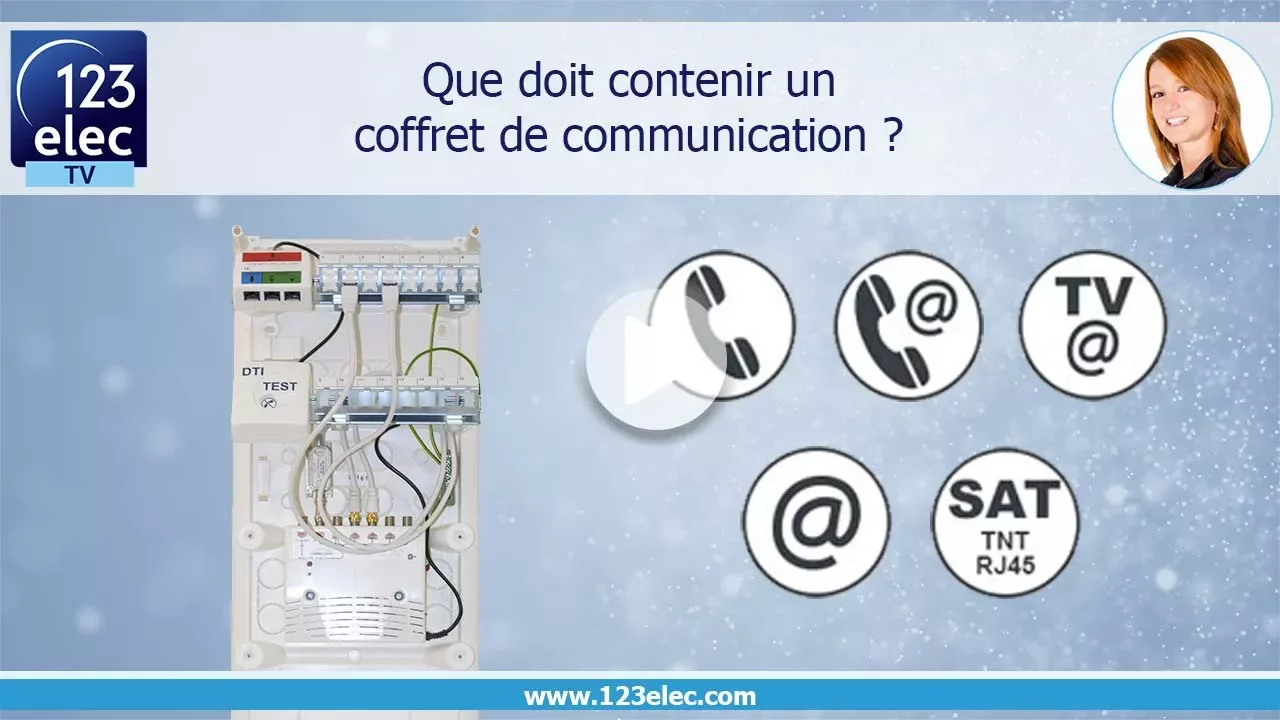

Que doit contenir le coffret de communication ?

La composition minimale réglementaire ne correspond pas à une baie informatique complète. Elle forme le point de terminaison et de brassage du logement.

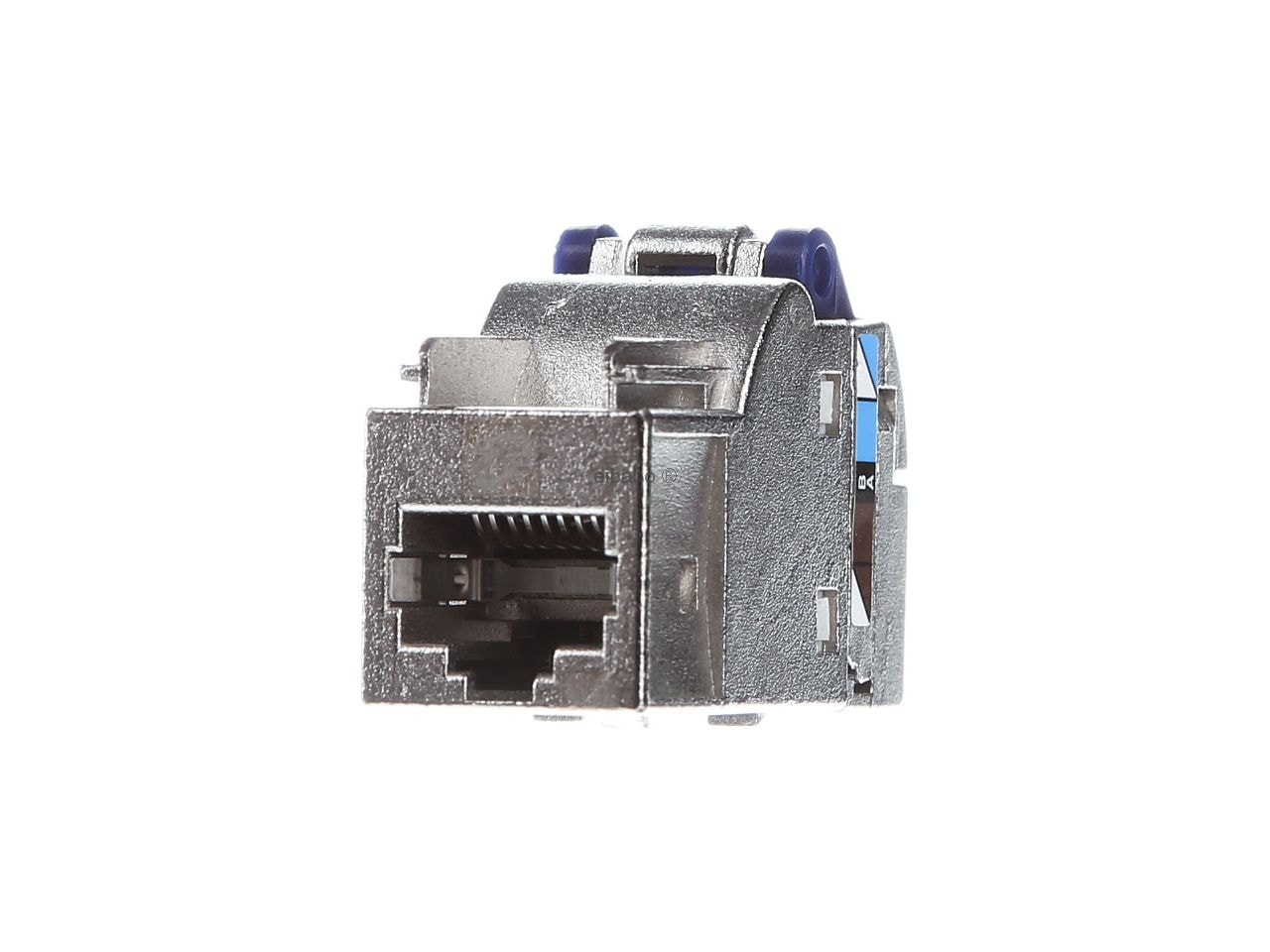

L’arrêté prévoit notamment un bandeau équipé de 4 socles RJ45, les dispositifs de terminaison adaptés aux adductions, un dispositif pour les services audiovisuels, une mise à la terre et, selon l’installation, la répartition téléphonique. Obligation Arrêté du 16 décembre 2011

Un volume attenant ou intégré d’au moins 240 × 300 × 200 mm doit permettre d’accueillir les équipements de l’opérateur et les appareils additionnels. Il comprend au moins une prise de courant pour les équipements actifs.

Le terrain : un DTI n’est pas un coffret complet

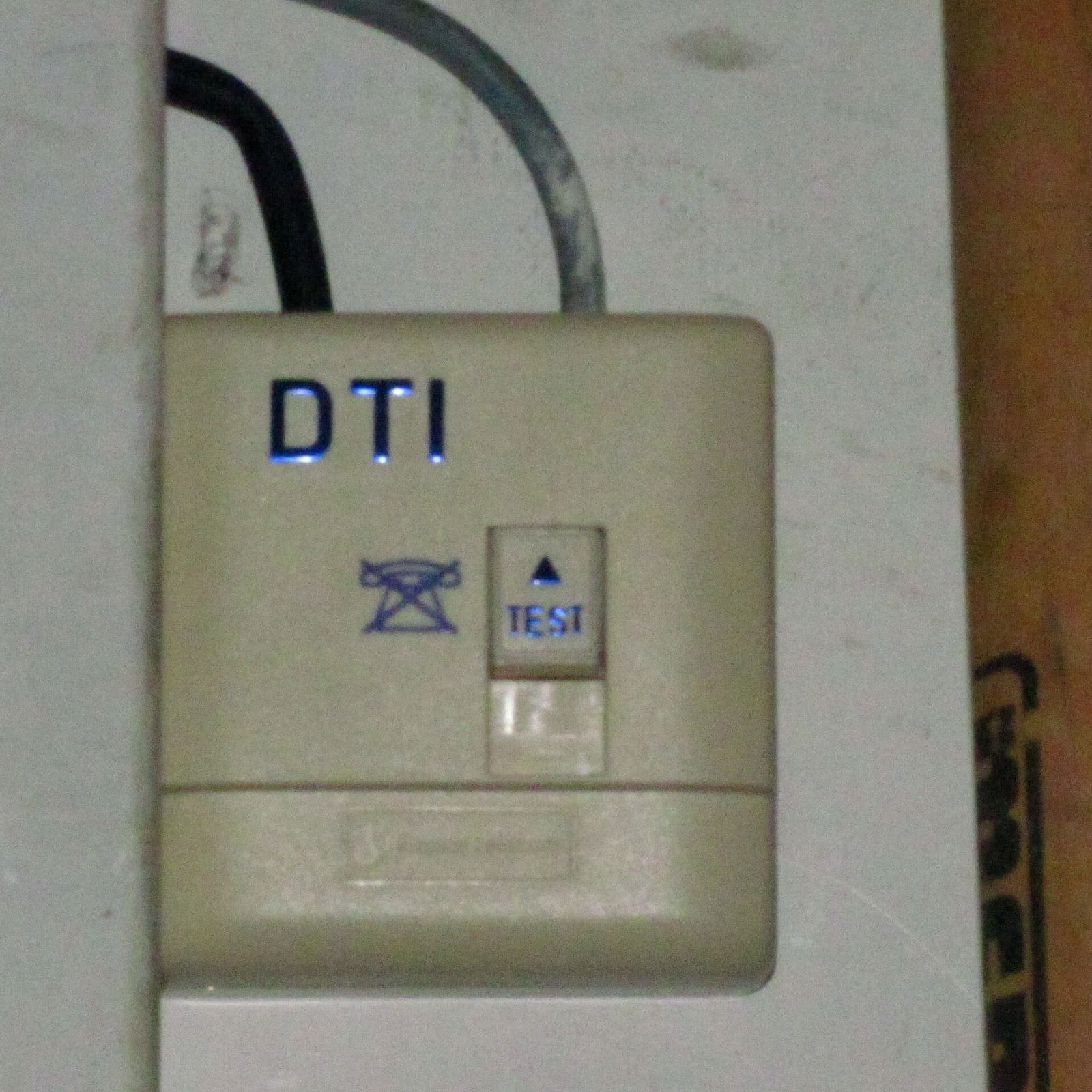

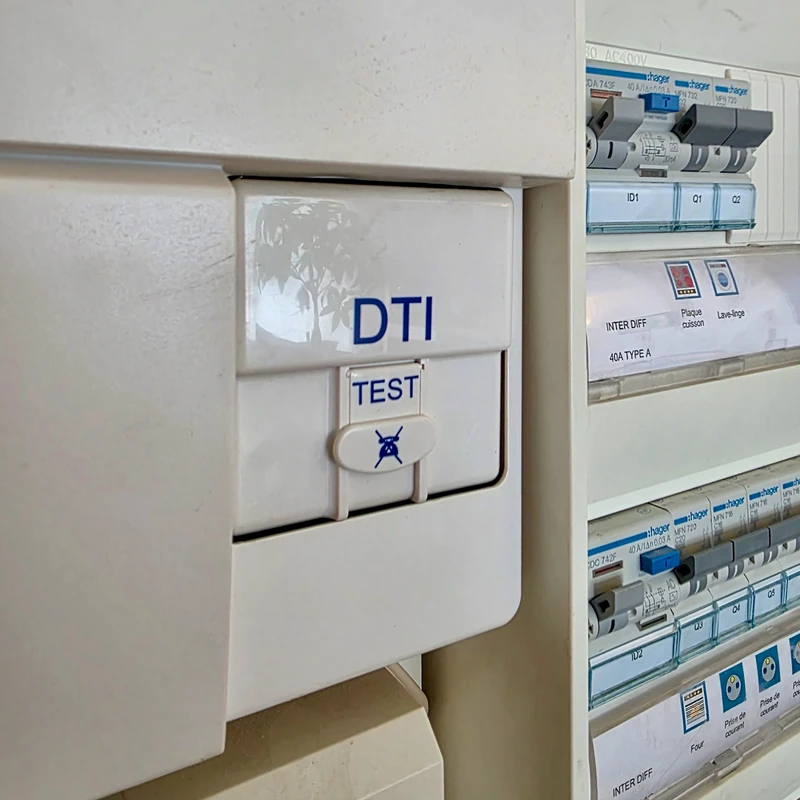

Dans certains tableaux récents, le DTI apparaît comme un petit module voisin des protections électriques. Il marque l’arrivée cuivre et offre un point de test, mais il ne distribue pas à lui seul Ethernet dans les pièces.

Cette distinction évite une erreur courante : voir un module marqué DTI et conclure que toutes les prises RJ45 du logement sont actives. Il faut encore identifier leurs câbles, leur brassage et la liaison vers la box ou le switch.

Un module marqué DTI n’est pas un point de distribution Ethernet : c’est la terminaison de la ligne cuivre, avec son point de test.

DTI, DTIo et PTO : quelles différences ?

Le DTI concerne l’arrivée cuivre. Il matérialise la limite de l’installation opérateur pour le téléphone historique ou les services qui utilisent encore cette liaison.

Le DTIo, dispositif de terminaison intérieur optique, marque l’arrivée de la fibre dans le logement. Le vocabulaire PTO, prise terminale optique, est également utilisé pour le point où la jarretière de la box se raccorde.

Dans une construction récente, le DTIo se trouve normalement dans le tableau de communication de la GTL. Dans l’existant, la PTO peut avoir été posée dans le salon, près du téléviseur ou à l’endroit accepté lors du raccordement.

1 Boîtier PTO Boîtier PTO 2 Câble optique Câble optique

Boîtier d’arrivée fibre

Le DTIo ou la PTO matérialise l’arrivée de la fibre dans le logement : repérer le boîtier et le câble optique évite de confondre terminaison optique et box.

1. 1 Boîtier PTO
2. 2 Câble optique

Ce décalage n’oblige pas à déplacer la fibre pour poser un coffret en rénovation partielle. Le bon choix dépend du passage optique, de la position de la box et du réseau cuivre Ethernet disponible.

Le guide installer la fibre optique chez soi traite le chemin du câble optique, la PTO et l’intervention opérateur. Ici, le sujet reste l’architecture intérieure autour du coffret.

Combien de prises RJ45 faut-il prévoir ?

Le texte réglementaire adapte le minimum au nombre de pièces principales. Pour un logement d’une pièce principale, deux prises terminales juxtaposées sont prévues dans le séjour près de la zone audiovisuelle.

Pour deux pièces principales, ces deux prises du séjour sont complétées par une prise dans une autre pièce. À partir de trois pièces principales, deux autres pièces reçoivent chacune une prise, en plus des deux prises juxtaposées du séjour. Obligation Arrêté du 16 décembre 2011

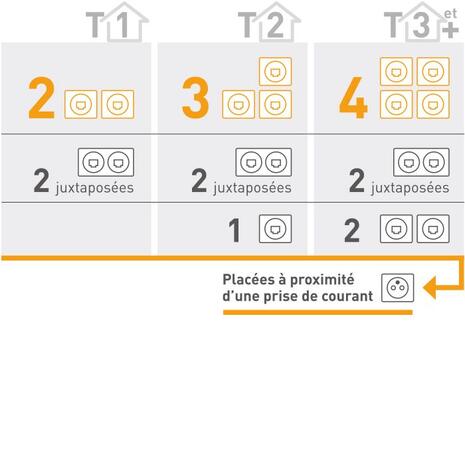

1 Prises du séjour Prises du séjour 2 Prise autre pièce Prise autre pièce

Répartition minimale des prises RJ45

Le nombre minimal de prises terminales suit le nombre de pièces principales : repérer les deux prises juxtaposées du séjour et les prises des autres pièces donne le minimum à brasser au coffret.

1. 1 Prises du séjour
2. 2 Prise autre pièce

Legrand France

Ces nombres donnent un minimum. Une maison avec télétravail, télévision connectée, console, caméras ou points d’accès Wi-Fi peut nécessiter davantage de liaisons.

Chaque prise revient au coffret par son propre câble. La méthode de raccordement, les catégories et les tests sont détaillés dans le guide pour installer une prise Ethernet murale.

Coffret VDI, baie réseau, box et switch

Ces quatre éléments peuvent coexister, mais ils n’ont pas la même fonction.

Le coffret VDI est le tableau résidentiel de voix, données et images. Il centralise les arrivées, le brassage et les départs vers les pièces dans un format adapté à la GTL.

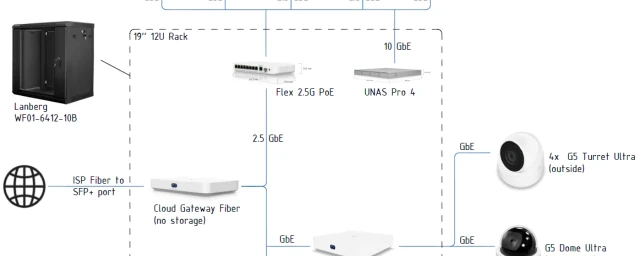

La baie réseau est une enveloppe informatique, souvent au format 19 pouces. Elle reçoit un panneau de brassage, un ou plusieurs switches, un routeur, un onduleur ou un serveur. Elle devient intéressante avec des caméras PoE ou un local technique dédié.

1 Switch Ethernet Switch Ethernet

Baie réseau 19 pouces

La baie réseau centralise switch et brassage dans un format 19 pouces : la repérer à l’œil aide à la distinguer du coffret VDI résidentiel de la GTL.

La box est l’équipement actif fourni ou validé par l’opérateur. Elle établit l’accès Internet, assure généralement le routage et diffuse souvent le Wi-Fi.

Le switch Ethernet multiplie les ports actifs du réseau local. Le bandeau RJ45 du coffret reste passif : sans cordons vers la box ou le switch, les prises murales ne transportent pas Internet.

Une baie réseau remplace-t-elle le coffret ?

Dans une rénovation libre, une baie peut centraliser efficacement un réseau important. Elle ne fait pas disparaître les obligations attachées à un logement neuf ou totalement rénové.

Le projet doit encore prévoir les terminaisons opérateur, la terre, les services demandés et l’organisation dans la GTL. Une baie posée dans le garage sans coordination avec le DTIo et les arrivées du logement peut créer deux centres réseau difficiles à relier.

Pour huit à vingt-quatre ports, des caméras et du PoE, une baie est souvent plus confortable qu’un petit coffret résidentiel. Pour quatre départs et une box, elle peut être encombrante sans apporter de bénéfice réel.

Où placer la box Internet ?

La réglementation prévoit un volume attenant ou intégré pour accueillir les équipements opérateur. Placer la box près du brassage réduit le nombre de câbles et simplifie la distribution Ethernet.

Cette position n’est pas toujours bonne pour le Wi-Fi. Une box enfermée dans une porte métallique, au fond d’un garage ou dans un placard dense peut mal couvrir le logement.

Deux architectures sont courantes. La box reste dans le volume technique et alimente des points d’accès Wi-Fi reliés en Ethernet. Ou elle est placée dans une pièce centrale, avec des liaisons aller et retour permettant de distribuer son réseau vers le coffret.

Une prise de courant dans le volume ne justifie pas d’y entasser box, switch, alimentation, répéteur et disque réseau sans ventilation. Les équipements actifs dégagent de la chaleur et leurs blocs d’alimentation prennent de la place.

En rénovation partielle, faut-il poser un coffret ?

Dans une maison ancienne, l’absence de coffret n’impose pas à elle seule une rénovation. Si la box alimente correctement deux appareils et qu’aucun câble mural n’existe, ajouter un coffret vide n’apporte rien.

Le projet devient pertinent quand plusieurs pièces doivent recevoir Ethernet, quand des câbles arrivent déjà au même endroit sans repérage ou quand la fibre est installée près de la GTL.

Trois niveaux de rénovation

Le premier niveau consiste à nettoyer l’existant : identifier les câbles, remplacer des connecteurs défectueux, ajouter un petit panneau de brassage et étiqueter les prises.

Le deuxième crée un vrai coffret VDI avec arrivée opérateur, bandeau, terre, prises d’alimentation et espace actif. Il convient à une rénovation électrique et réseau structurée.

Le troisième installe une baie séparée pour un réseau plus dense : nombreux ports, switch PoE, caméras, stockage ou domotique. Le coffret réglementaire et la baie doivent alors être reliés par une architecture claire.

Quel grade et quel câble choisir ?

Le réseau de communication est un ensemble : câble, connecteurs, bandeau, prises terminales et cordons. Acheter un coffret annoncé grade 3 ne transforme pas des câbles téléphoniques anciens en réseau performant.

Le grade 2 TV couvre de nombreux usages résidentiels. Le grade 3 TV vise une distribution plus large des services sur le câblage adapté. Les catégories Cat 6 et Cat 6A appartiennent au vocabulaire du câblage réseau et doivent rester cohérentes avec les connecteurs.

Le comparatif câbles RJ45, Cat 6 et grade 3 TV aide à choisir la chaîne. Cet article ne reprend pas les méthodes de sertissage ni les débits par catégorie.

En rénovation, vérifiez d’abord la nature du câble existant. Quatre paires visibles ne suffisent pas à prouver sa performance, surtout si les conducteurs ont été détorsadés, écrasés ou raccordés comme une ancienne ligne téléphonique.

Les erreurs courantes dans un coffret VDI

La première est de croire que chaque prise RJ45 donne automatiquement Internet. Une prise doit être reliée au bandeau, puis brassée vers un port actif de la box ou du switch.

La deuxième consiste à installer la box sans prévoir sa taille, ses connecteurs et le rayon de courbure de la jarretière optique. Le capot finit ouvert ou les câbles sont pliés.

La troisième est de ne pas étiqueter. Un logement avec six départs identiques devient pénible à dépanner si personne ne sait lequel dessert le bureau.

• Cordons non repérés entre le bandeau et le switch
• Box enfermée dans un volume trop petit ou mal ventilé
• Jarretière fibre pliée pour fermer la porte
• Câbles courant fort et faible mélangés sans séparation adaptée
• Connecteurs de niveaux différents dans une chaîne annoncée performante
• Baie ajoutée sans liaison claire avec le DTIo et la GTL

La quatrième erreur est de centraliser le Wi-Fi dans le pire endroit du logement. Un réseau filaire bien conçu permet au contraire de déporter un ou plusieurs points d’accès aux endroits utiles.

La cinquième est d’utiliser une multiprise flottante dans le coffret. Les prises de courant et les alimentations doivent être prévues proprement, sans bloquer l’accès aux terminaisons.

Comment préparer le projet ?

Le plan commence par les pièces et les appareils, pas par une référence de coffret. Listez télévision, bureau, console, téléphone, caméras, points Wi-Fi et équipements domotiques.

Si le projet touche une gaine qui contient aussi des circuits 230 V, coupez l’alimentation concernée avant ouverture et faites vérifier la séparation. Le réseau de communication travaille en faible courant, mais son installation peut passer au voisinage du tableau électrique.
